Печь в баню своими руками из металла: инструменты, материалы, этапы работ

Банная печь своими руками: инструкция

Чтобы правильно изготовить печи для бани своими руками, которая будет обеспечивать достаточную теплоотдачу и быстрый прогрев помещений бани, необходимо все выполнять по инструкции. Во время работ следует использовать качественные материалы и применять необходимые инструменты.

Материалы:

листовая сталь 8 мм;
металлическая труба. У нее толщина стенок должна быть не менее 10 мм, а величина диаметра — 600 мм;
пруток — 10 мм;
колосник;
щеколды и дверцы для топочной камеры, поддувала и каменки. Если дверцы будут изготавливаться самостоятельно, то необходимо будет приобрести только щеколды;
труба длиной 2 метра. Из них 90 см пойдут для топочной камеры, 60 см — для бака, а оставшиеся 50 см будут использоваться для изготовления второстепенных деталей;
из инструментов при проведении работ потребуются сварочные аппараты и болгарка.

Этапы работ по изготовлению железной печи для бани

размер 50 х 200 мм

После этого можно переходить к изготовлению топки. Для этого следует сделать отверстие размером 250 х 200 см. Сверху выполняется приваривание, посредством которого будет выполняться закрепление прутков каменки. Вместо них можно использовать колосниковые решетки, применяемые в печках круглой формы. Приобрести их также можно без проблем в любом магазине.

Когда эта работа выполнена, проделывают отверстие с противоположной стороны каменки. В него при эксплуатации печки будет заливаться вода. После этого выполняют заполнение каменку камнями. В качестве материала можно использовать диабаз или талькохлорит. Не следует применять для заполнения каменки гранит и другие слюдосодержащие камни.

После этого необходимо проделать отверстие в крышке, предназначенной для печки. Она будет использоваться для установки дымоходной трубы. Когда отверстие сделано, выполняют установку трубы. Хотя на этом монтаж печи для бани своими руками и можно считать завершенным, тем не менее, специалисты рекомендуют выполнять установку бака для воды.

Необходимо приварить к каменке оставшийся кусок трубы. На его нижнюю часть вваривают кран для воды. При использовании печки дым, проходя по трубе, будет постепенно нагревать её, при этом закипание воды будет исключено.

В завершение работ необходимо изготовить крышку, которой будет закрываться нагревательный бак. Она должна быть сделана в соответствии с диаметром, используемым в конструкции печки трубы. Готовая крышка разрезается пополам. Далее в первой половине необходимо вырезать отверстие под дымоход. После этого необходимо приварить его к баку. Вторую половину необходимо оснастить ручкой и петлями. Благодаря этому при эксплуатации печки она будет съемной, её легко можно будет открыть.

Как сделать печь для бани из металла

Печка в настоящей русской баньке должна быть экономичной и выделять здоровое тепло. По этим критериям дровяные отопители выигрывают у электрических и газовых теплогенераторов. Но есть и третий, не менее важный плюс: сделать металлическую печь для бани вы можете своими руками при условии, что неплохо владеете электросваркой. Кирпичный вариант обогревателя тоже хорош, но не всем доступен из-за цены материалов и сложностей кладки в готовом помещении парной. Так что выбирайте самодельный агрегат из предложенных в нашей публикации моделей и приступайте к изготовлению, пользуясь пошаговой инструкцией и чертежами.

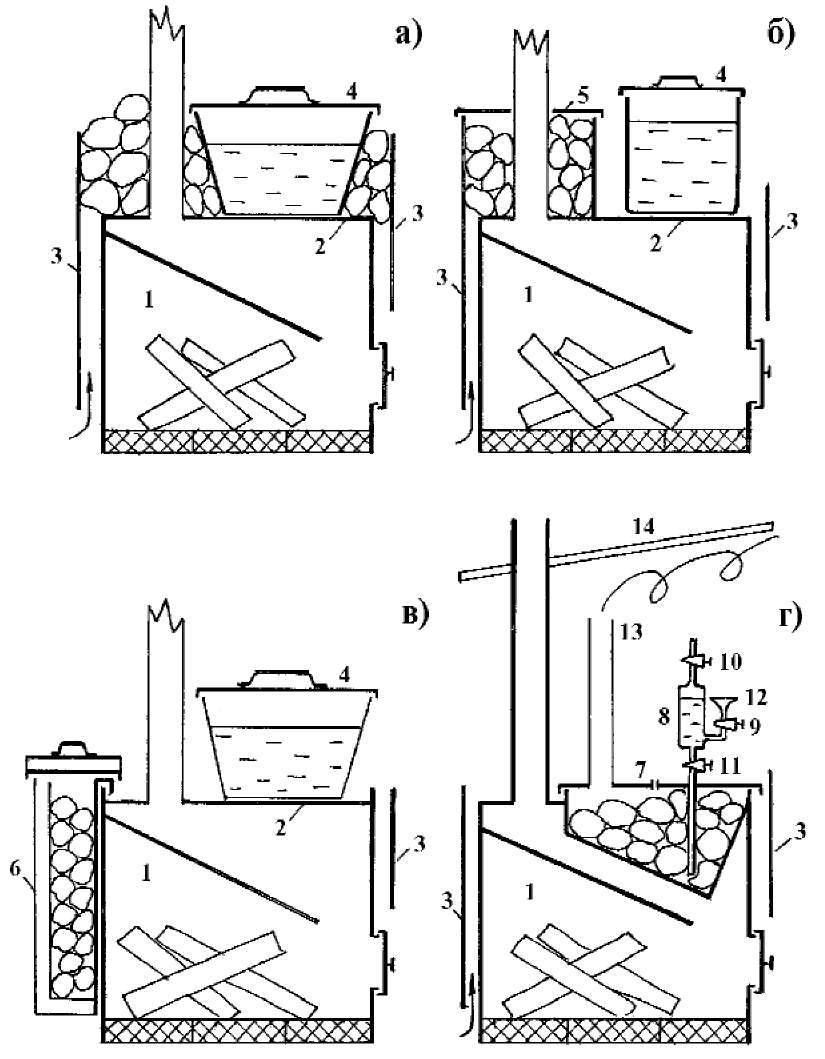

Примеры изготовления

Решив сделать печь для бани своими силами, необходимо подойти к делу основательно. Во-первых, выбрать проект, который подойдет для бани наилучшим образом, во-вторых, сделать чертежи, чтобы проще было строить. Вариантов банных печей существует много, поэтому любой человек может создать свой вариант, учитывая какие-то основы.

Вот некоторые примеры самоделок.

Металлическая с плотно закрывающейся каменкой

Такой вариант возможен для парилки размером 2 на 3 и высотой 2,3 метра. Материал, а именно металл берется листовой, толщиной три миллиметра. Подача воздуха идет в верхнюю часть топки. К задней стенке такой топки приваривается металлическая пластина, в отверстие между стенкой топки и этой пластиной подается воздух с помощью трубок. Это помогает охладить заднюю стенку и подать вверх горячий воздух, где сосредоточены дымовые газы. При их смешивании вещества воспламеняются. Благодаря этому нагреваются камни до больших температур, хотя дров идет намного меньше.

Для компактной парилки

Такую печь соорудить совсем несложно. Для ее постройки понадобится металлический лист толщиной до пяти миллиметров. Если взять лист потоньше, печка быстро прогорит. Размеры ее составляют 90 см в длину, 80 см в высоту и 60 см в ширину. Для создания дымохода подойдет кусок трубы диаметром в 11,5 см. Внизу должен находиться зольник с дверкой, между этой частью печки и топкой размещаются колосники из чугуна и каменки для осуществления вывода отходов, оставшихся после сгорания. Для этого одна треть задней стенки каменки заваривается прочным листом из металла, где по центру вваривается патрубок для дымоотвода, опущенный вниз на 10-12 сантиметров.

Сверху печь накрывается крышкой из металла до одного миллиметра толщиной. Именно она не дает остыть камням, а также не допускает попадания отходов и пепла в парилку. Крышка открывается только когда это нужно, а именно перед походом в баню.

Простая каменка

Это самая лучшая самодельная печь, которая подойдет и для сауны, и для простой баньки. Высокая температура достигается приблизительно за полтора часа. За это время могут закипеть нужные для купания 50 литров воды. Такая печь имеет не один дымоход, а два. Первый подходит для подогрева помещения. Второй – для выхода угарного газа и едкого дыма. Конструкция состоит из листов железа толщиной в 3-4 миллиметра, а вот сам топливник изготавливают позже. Делают его из металла толщиной до 6 миллиметров. Также в комплект входят маленькая и крупная задвижки и две металлические решетки.

Каменку делают из стали до трех миллиметров, которая крепится на «горловину» самой топки. Сверху ставятся два патрубка, к которым привариваются фланцы с нужными отверстиями для фиксации выводной трубы и для крепления колена.

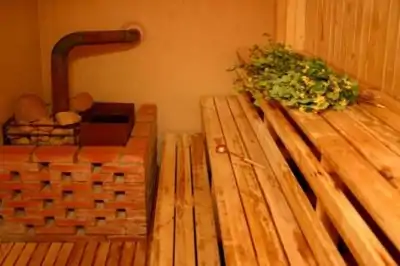

С кирпичной кладкой

В таком варианте используют двойную технологию, то есть кладка из кирпича плюс корпус из металла. Сюда подойдет сталь до двух миллиметров, а кирпич должен быть жаростойким.

Сначала делается основание, к которому привариваются ножки, нужные для устойчивости конструкции. Потом выкладывают ряд кирпича. Остальные ряды выстраивают возле топки в полкирпича. Устанавливают колосник и решетку для камней. Необходимо также установить окошко для задвижки, где будет сохраняться тепло после окончания топки. Последние два ряда делаются сплошными, оставляется только место с окошком для дымохода.

Окончив кладку кирпича и подождав, пока он застынет, можно приступать к привариванию корпуса из металла, играющего роль футляра. Необходимо вырезать металл под зольник и окна для загрузки. Устанавливается дверца, обязательно с уплотнителем. Дополняется металлическая основа холодной рукояткой.

Последней приваривается крышка с отверстием под дымоход. Когда печь установится на отведенное под нее место, можно закладывать камни. Их закладка играет не последнюю роль. Ведь от этого тоже зависит эффективность работы. Камни лучше брать округлой формы и разного размера приблизительно от 50 до 100 килограмм.

Рассмотрев виды и конструкции самодельных печей для бани, можно с уверенностью сказать, что изготовить ее своими руками – вполне выполнимая работа, если при ее установке учесть все требования по безопасности. Это позволит сэкономить деньги для семьи, а сама печка станет достоянием и гордостью хозяина.

Один из наиболее удачных вариантов печки

Для изготовления банной печи не потребуются специальные марки металла, используются доступные сорта листового металла и трубы. Благодаря продуманности конструкции приведенный вариант банной печи из металла реально собрать своими руками, изучив чертежи. Изготовленная по размерам на приведенном чертеже, печь из металла легко прогревает помещение парилки в 15 кубов.

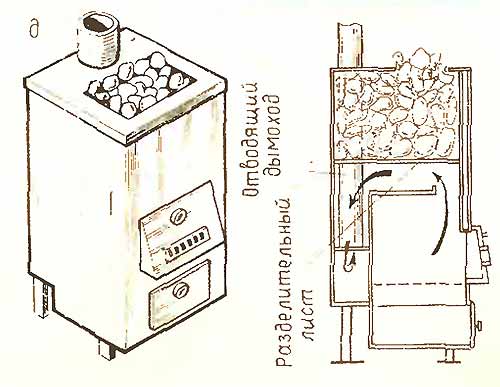

Банная печь разделена на несколько секций, расположенных в одном корпусе – отрезке трубы диаметром 500мм и длиной 1300-1350мм:

Топочная камера, объемом загрузки до 10 кг дров, находится в нижней части корпуса.
Каменка, имеющая отдельное отверстие для закладки парного камня и набрызгивания воды.
Бак с подогреваемой водой. Нагрев происходит через стенку трубы дымохода. Благодаря съемной верхней крышке достаточно просто чистить и обслуживать емкость. Воду можно забирать как через верх, так и используя дополнительный штуцер или кран, вмонтированный в стенку бака.

Кроме основных секций, в конструкции печи использована разделительная камера между каменкой и водяным баком. В этой полости будет интенсивно накапливаться сажа, поэтому через специальное окно, закрытое накладкой, следует периодически ее удалять.

К сведению! Указанная конструкция является самой безопасной и практичной в использовании, требует минимального количества раскройных и сварных работ.

Прежде чем начинать постройку печи, убедитесь в прочности трубной заготовки, отсутствии трещин или локальной деформации металла.

До начала раскройки трубы под банную печь предварительно удалим слой ржавчины и окислов, присутствующих на поверхности металла, с помощью ручного пескоструйного аппарата или щетки для чистки металла. Использовать химические составы на основе фосфорной кислоты не рекомендуется.

Для изготовления банной печки нам будет необходимо:

Сварочное оборудование и материалы,
Лист металла толщиной 5мм и размерами 60х350см,
Фурнитура для изготовления навесов дверок, штуцер или отвод для горячей воды,
Металлические трубы для выведения газов из топки диаметром 108мм — отрезок в 100см, трубы обогрева каменки диаметром 60мм – четыре отрезка.

Учитывая тот факт, что максимальную опасность для человека представляет угроза отравления угарными газами, разработчиками данной конструкции банной печки были предприняты меры для уменьшения количества сварных швов в топочной части

Как сделать печь для бани из металла

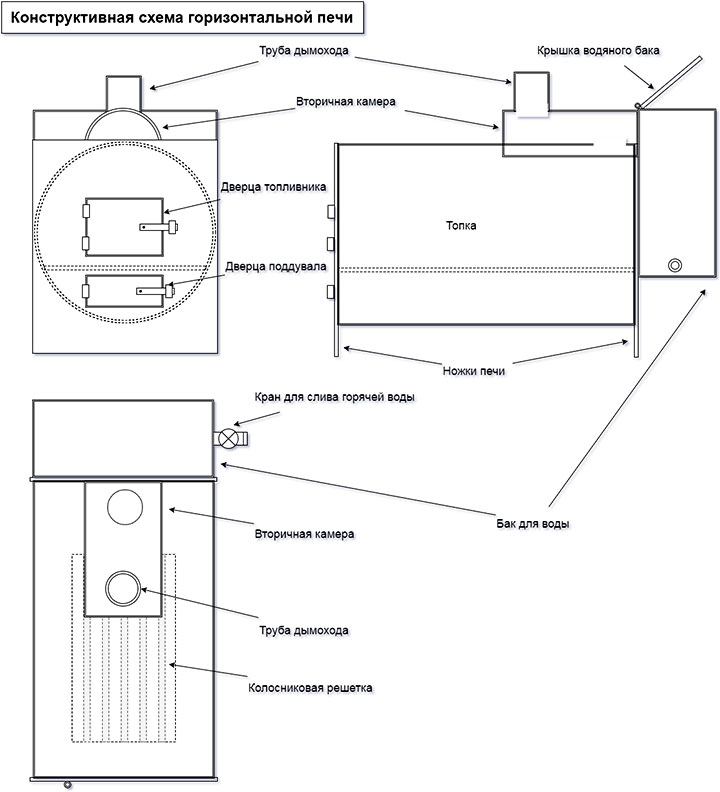

Горизонтальная печь

Рассмотрим печь, которая имеет горизонтальную основу. Здесь каменка устанавливается с внешней стороны, а бак подвешивается. К положительным моментам предлагаемой печи относят ее компактные габариты и приличную глубину топки, что гарантирует возможность быстрого прогрева бани.

Процесс предполагаемых работ включает в себя:

Подготовку основы. Для чего понадобится труба длиной 0,8 м, диаметр которой должен составлять 0,5 м.
Изготовление колосниковой площадки за счет использования листового металла толщиной около 12 мм и арматуры. Размер данной площадки должен составлять 40 на 80 см. В ней делается отверстие, которое оснащается арматурой путем ее приваривания.

Печка должна быть установлена таким образом, чтобы шов располагался под колосником. Это позволит избежать слишком высокой термической нагрузки на стык в виде шва.

Создание фасада, на изготовление которого может пойти прямоугольный лист железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для поддувала, а другое – для топки.
Обустройство обратной стороны печи, что делается также с помощью листа металла прямоугольной формы, но несколько другого размера – 70 на 90 см. Верхняя линия этого листа – ограничитель каменки.
Соединение фасада и задника с печкой посредством сварки. Фиксирование переднего ограничителя посередине печи, форма которого должна совпадать не только с корпусом самого теплового агрегата, но и с контурами заднего ограничителя.
Вырезание отверстия 15 на 15 см в задней части печи для крепления металлического свода, имеющего предназначенную для дымохода прорезь.

Устанавливайте дымоход ближе к передней части печи сантиметров на 15. Это создаст условия для отсечения огня и качественного сгорания топлива.

Приваривание свода, служащего дном каменки. Для увеличения объема можно дополнить ее решеткой из арматуры, навариваемой на стенки так, чтобы она возвышалась примерно на 20 см.
Оснащение зольника и топки дверцами.
Монтаж полки для установки водяного бака. Фиксируется с помощью сварки. Ее размер должен соотноситься с размером основания теплового агрегата.
Оборудование бака краном.

Декоративная отделка красиво и практично

Для обеспечения подлинного комфорта изготовленную своими руками банную печку из металла следует дополнить соответствующей отделкой банных помещений. Для парилки традиционно используется осина или липа, они не выделяет капель смолы, могущих при попадании на кожу причинить серьезные ожоги. Пол также делают осиновым, однако лиственница прослужит гораздо дольше

Хорошее решение – пол из керамической плитки или керамогранита, их обязательно нужно брать с шероховатой поверхностью, чтобы никто не поскользнулся.

Под вагонку разумно заложить слой фольги и базальтовой ваты для улучшения теплоизоляции.

В мойке не такая высокая температура, и выбор материалов для отделки шире. Здесь возможно применение экономичных хвойных пород, но надо отдавать себе отчет, что в условиях повышенной влажности сосна ил ель прослужат недолго. Пол из керамической плитки – также отличное решение. Плиткой можно отделать и стены. Угол, в котором установлена душевая кабина, подлежит особой гидроизоляции.

Комната отдыха, ставшая традиционной в современной бане, не испытывает воздействия экстремальных температур или высокой влажности. Здесь больше внимания можно уделить эстетическим качествам отделки, и обязательно – удобной мебели.

Все электрооборудование и электроарматура, применяемое в бане, должно иметь класс защиты не ниже IP44 и быть предназначенным для работы в условиях повышенной влажности.

Легкого вам пара!

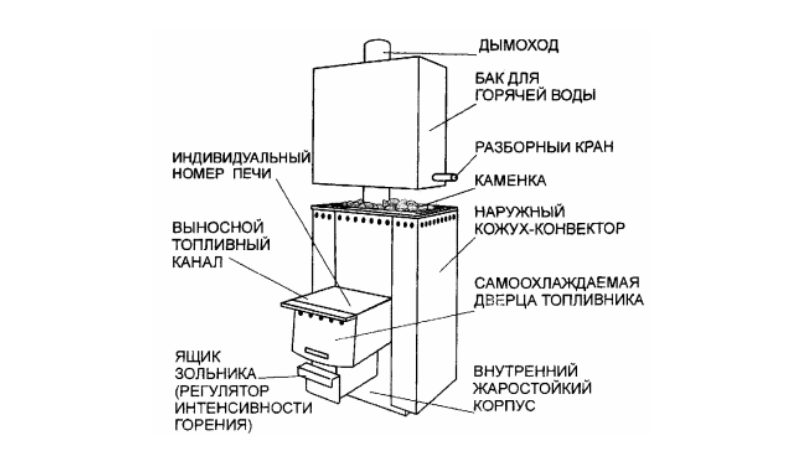

Основные элементы банной печи

Металлическая печь для бани собирается из таких элементов, как:

основная топка;
резервуар для сбора образующейся золы – зольник;
проходная топочная труба, выведенная в соседнее помещение (при необходимости);
дожигающая система;
бак емкостью 120 л или более;
пароотводящая труба;
вводная труба для подачи воды;
входное отверстие для установки душа (по желанию);
защитный экран (кожух);
резервуар для экстренного нагревания воды;
кран и вентиль для воды;
система дымоходных труб;
запирающаяся дверка для топки;
колосниковая решетка.

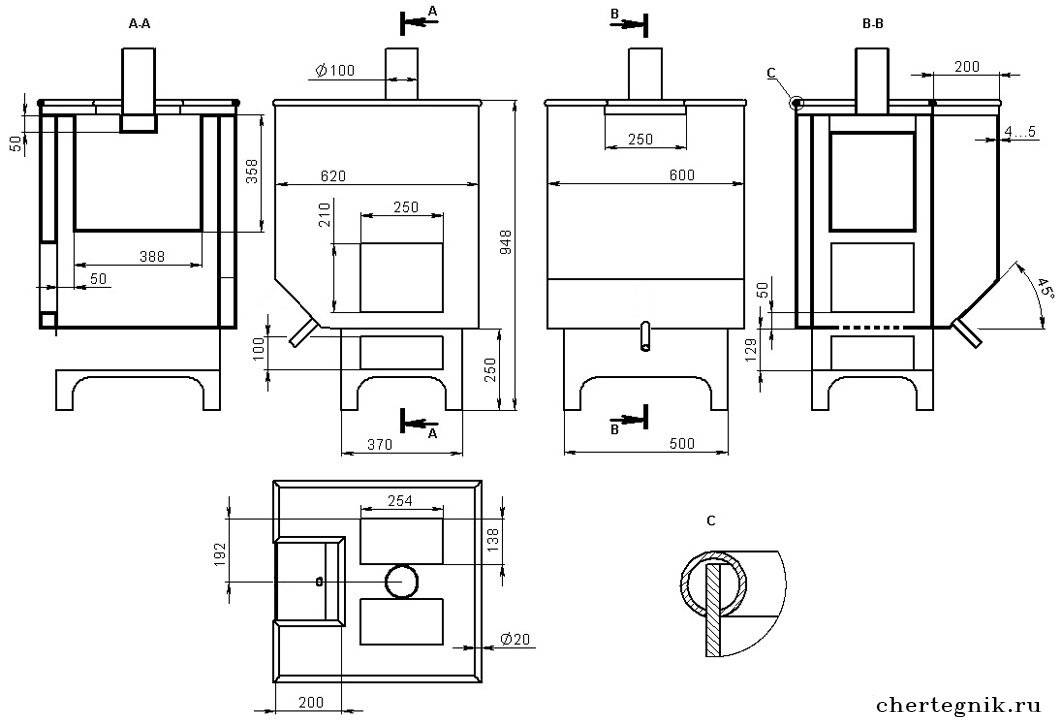

Конструкция сварной металлической печи в бане

Обязательно понадобится совок и специальное ведро для удаления золы, сажи и других продуктов горения.

Как залить фундамент

Когда выбрано место, где сварить печь для бани, можно приступать к работе. Вначале необходимо залить фундамент.

Из досок и другого подходящего материала выстраивается опалубка. Затем бетонный раствор замешивается строительным миксером из песка и цемента. Можно использовать готовую смесь, добавив в нее воду согласно инструкции.

Схема заглубленного фундамента под печь в бане

Размер фундамента зависит от габаритов будущей печи. Его делают больше минимум на 5 см. Готовый раствор заливается внутри опалубки на высоту от 25 до 40 см. Поверхность выравнивается. Пузырьки воздуха удаляются жесткой щеткой.

После технологического застывания бетона необходимо выложить кирпичную кладку в 1 или 2 ряда. Раствор используется только глиняный, кирпич – огнеупорный и/или красный.

Высота кирпичного основания — от 15 до 20 см над уровнем чистового пола. Площадь немного превышает планируемые габариты будущей печи.

Печи для русской бани, сделанные своими руками

Самое главное при изготавливании по чертежам металлических печей для бани своими руками – это учесть, что невозможно при разогретых металлических стенках поддерживать нужную температуру в пределах 60-65 ºС (прочитайте: “Чертежи банной печи из металла – строим печь своими руками”). Обязательно придется перетапливать, что сопровождается излучением сильных ИК волн, при котором довольно тяжело находиться рядом с печью.

Решить эту проблему можно двумя методами:

Произвести футеровку топки. Процесс заключается в обкладывании топки изнутри огнеупорным кирпичом. Достаточно укладки на ребро, при этом толщина футеровки составит 6 см, хотя встречается и узкий шамот, толщиной 3 см. Как бы то ни было, нагрев стальных стенок является незначительным, больше всего прогревается каменка. Чтобы получилась лучшая печь для русской бани, сразу следует спроектировать топку, чтобы она была увеличенных размеров, потому как большая часть ее объема отводится на футеровку. Недостатком такого способа считается то, что в результате вырабатывается горячий дым, что понижает пожаробезопасность. Лучше всего провести его охлаждение путем установки бака или каменки на трубу. Немного сложнее – установить отопительный щиток, проходя через который, дым остывает до 80-120 ºС.
Установить кирпичный экран вокруг печи из железа для бани. Его собирают из керамического кирпича, при этом в стенке оставляют окошки для монтирования дверок, которые позволят в будущем контролировать уровень прогрева воздуха. Можно сделать вывод, что такой вариант является лучшим из-за возможности регулирования температуры, однако он менее практичен, так как задняя стенка очень сильно перегревается, поэтому приходится в конструкцию включать жаропрочную сталь. В таком случае получается, что для более продолжительного срока службы железной банной печи, нужно выбирать довольно толстый металл. Его, как показывает практика, лучше устанавливать в верхней и нижней части топки.

Отдельно стоит упомянуть швы. Самодельная железная печка в баню довольно часто начинает прогорать именно от некачественных швов. В производственных условиях такую проблему решают, используя гнутую конструкцию. Сверху печи стараются минимизировать количество швов.

Технология изготовления металлической печи для бани своими руками

Самому сварить печь для бани достаточно просто, поскольку изготовление самодельного отопительного оборудования не требует наличия серьезных расчетов и схем.

По своим техническим и эксплуатационным характеристикам готовое устройство абсолютно не будет уступать заводским изделиям.

Итак, как сварить печку для бани своими руками из доступных материалов? Для начала следует подготовить надежное основание под самодельное устройство.

Возведение фундамента под печь

Несмотря на компактные габариты и небольшой вес металлической печи, механическая нагрузка на пол в месте монтажа устройства будет значительной. Поэтому под печь нужен прочный и надежный фундамент.

Оптимальный вариант для металлической конструкции – фундамент из бетона. Все работы проводятся в следующем порядке:

В месте установки печи подготавливается котлован глубиной до 55 см. По ширине котлован должен превышать габариты печи на 10 см с каждой из сторон.
На дно засыпается гидроизоляционная песочная подушка высотой до 12 см. Плотно трамбуется и увлажняется.
Далее устанавливается опалубка из нешироких досок, верхняя часть которой должна быть на уровне чистового пола.
Между досками устанавливается каркас из арматурных прутьев.
Выполняется заливка фундамента бетонной смесью и трамбовка строительным вибратором.
После застывания бетона опалубка демонтируется, а сверху выкладывается площадка из огнеупорного кирпича в 2 ряда. Высота готовой площадки должна быть выше уровня пола на 20 см.

Пошаговая сборка печи

Самый доступный вариант самодельной печи – из листового металла толщиной до 6 мм. Размеры готового устройства: высота – 75 см, ширина – 55 см, длина – 85 см.

Для сборки основных элементов конструкции используется сварка. Все работы проводятся в следующем порядке:

Болгаркой подготавливаются 4 заготовки для будущих стенок. Две имеют размеры 65 × 85 см, две – 65 × 55 см. Размеры днища, внутренней перегородки и верхней части конструкции составляют 54 × 84 см для припуска при наваривании стенок к основанию.
Дно выкладывается на ровное основание. Вначале фиксируется одна боковая стенка, далее проверяется правильность полученного угла угольником. Аналогично фиксируются остальные стенки – вторая боковая и задняя. После сборки стенок тщательно свариваем все соединительные швы по периметру.
Внутри корпус разделяется на три отделения – для золы, топки и каменки.
Для фиксации внутренних перегородок используется уголок размером 3 × 3 см. Подготавливается четыре заготовки по 84 см каждая.
Две заготовки фиксируются сваркой на боковые стенки на уровне 14 см, остальные – на уровне 40 см.
В заготовке для перегородки размером 54 × 84 см делается небольшой отступ в 5 см и вырезается отверстие 15 × 25 см. Далее привариваются арматурные прутья диаметром 10 мм, которые используются в качестве колосника. Расстояние между отдельными элементами – 10 мм.
В заготовке для лицевой стороны с отступом в 4 см от нижней части проделывается отверстие 10 × 25 см в качестве дверки для зольного отделения. Отступив от изделия 4 см, проделайте еще одно окно 15 × 25 см для закладки топлива.
Лицевая часть приваривается к конструкции.
Во внутреннюю часть корпуса устанавливаются уголки на перегородку для колосников и фиксируются сваркой.
На крыше проделывается выходное отверстие для трубы. Далее выполняется фиксация крышки по периметру.
Выполняется установка трубы и фиксация сваркой по окружности основания.
Монтируются защитные дверки при помощи фиксирующих элементов.
На заднюю часть корпуса устанавливается водяной бак.
Сверху на топочную камеру выкладываются банные камни.
В завершении привариваются ножки, изготовленные из металлических уголков, длиной до 12 см.

Теперь любой владелец бани сможет сварить печь своими руками и создать практичное и надежное отопительное устройство.

Основные правила безопасности

Решить проблему, как сварить металлическую печь в баню, несложно. Главное, при проведении всех работ соблюдать правила пожарной безопасности:

готовую печь можно устанавливать в помещение только после неоднократного предварительного протапливания вхолостую на открытом воздухе;
все швы должны быть заварены наглухо;
материал можно использовать только качественный с соблюдением всех указанных габаритов;
печь располагают так, чтобы отверстие топки находилось напротив входной двери;
вблизи печи не должно быть деревянных перекрытий, стен и т. п.;
вокруг печи пол и стены помещения необходимо покрыть листовой сталью и теплоизолятором;
дымоходная труба выводится наружу, минимальная высота — 70 см над коньком крыши;
вокруг прохода дымоотводящей трубы через крышу нужно наложить слой штукатурки, затем побелить известью;
во все технологические отверстия нужно установить мелкие трубки в направление дымохода — это убережет от скапливания копоти;
в дымоудаляющую трубу нужно установить заслонку для регулирования тяги;
дымоходные трубы необходимо периодически чистить, чтобы избежать случайного возгорания скопившейся сажи.

Стены около банной печи необходимо изолировать для пожаробезопасности

Конструкционные особенности современных металлических печей

Самым простым примером конструкции банных печей из металла своими руками считается буржуйка. Она состоит из оборудованного трубой и дверцей ящика. Ее главный недостаток – это незначительная теплоотдача при большом расходе топлива. Поэтому сейчас буржуйку используют крайне редко.

Современные агрегаты из металла имеют более высокий класс пожаробезопасности. Их производят из листового материала, толщина которого не превышает 4-5 миллиметров. У них имеется тепловая камера для засыпки камней (прочитайте: “Как уложить камни в банную печь правильно, какие камни лучше использовать”). Часто их конструкционное решение предусматривает возможность обустройства дополнительного водяного бака объемом до 70 литров.

Общие правила монтажа банной печи

Сначала определяются с местом расположения печки. Затем надо установить прибор в соответствии с правилами пожаробезопасности. Нюансы монтажа будут зависеть от типа печки, ее размеров и материала, из которого выполнено помещение.

Общие правила монтажа:

Создание основания. Основа для любой печи должна быть надежной, ровной и негорючей, делают ее обычно из бетона или кирпича.

Перед установкой конструкции на пол его обязательно покрывают листом асбеста толщиной 12 мм или используют лист металла толщиной более 1 мм. Лист должен перекрывать размеры печки не меньше 3 см, а со стороны топки больше 50 см.

Расположение. Конструкция размещается так, чтобы топочная дверца была направлена в сторону входа. Расстояние от топочной дверцы до деревянной противоположной стены не меньше 150 см. Бока и зад печи должны находиться на расстоянии 50 см от сгораемых поверхностей. Сгораемые стены защищают экраном, размер которого на 30% больше печи.

Установка трубы. Она может быть как из кирпича, так и из металла. В любом случае выполняется ее теплоизоляция от кровли. Чтобы в металлической трубе не образовывался конденсат, снаружи она утепляется.

Потолок. Над печкой он должен быть из несгораемых материалов, размер которых больше площади печки на 30%.

Безопасность. Если есть электрический нагревательный элемент, обязательно делают заземление и устанавливают УЗО.

Защита от ожогов. Для этого из кирпича или металла делают конвекционный экран. Он не только защищает от ожогов, но и способствует равномерному распределению тепла. Деревянное ограждение можно делать не ближе, чем в 50 см от горячих поверхностей.

Внимание! Монтаж печи в бане должен быть выполнен в соответствии с требованиями пожаробезопасности, особенно это касается деревянных зданий

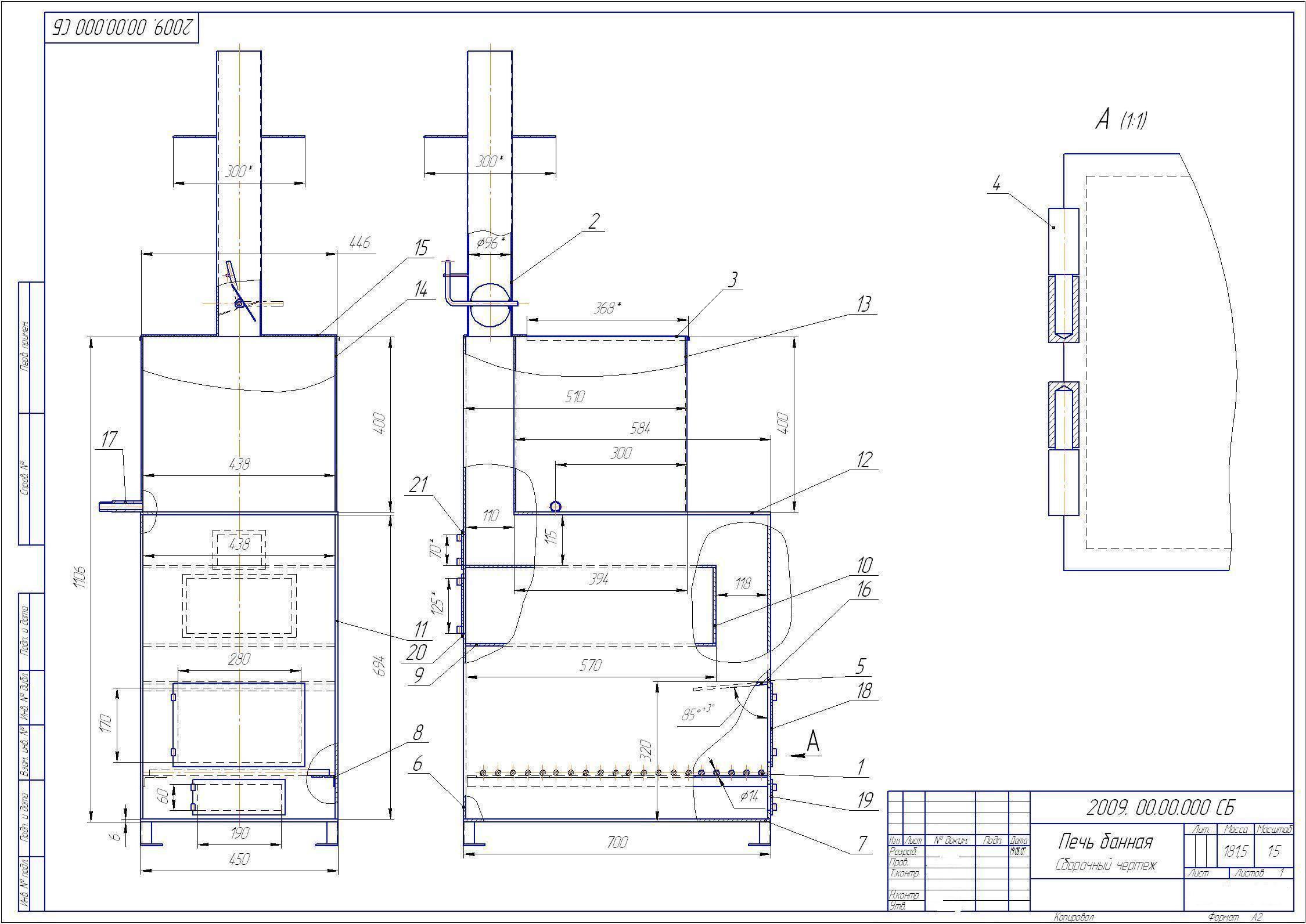

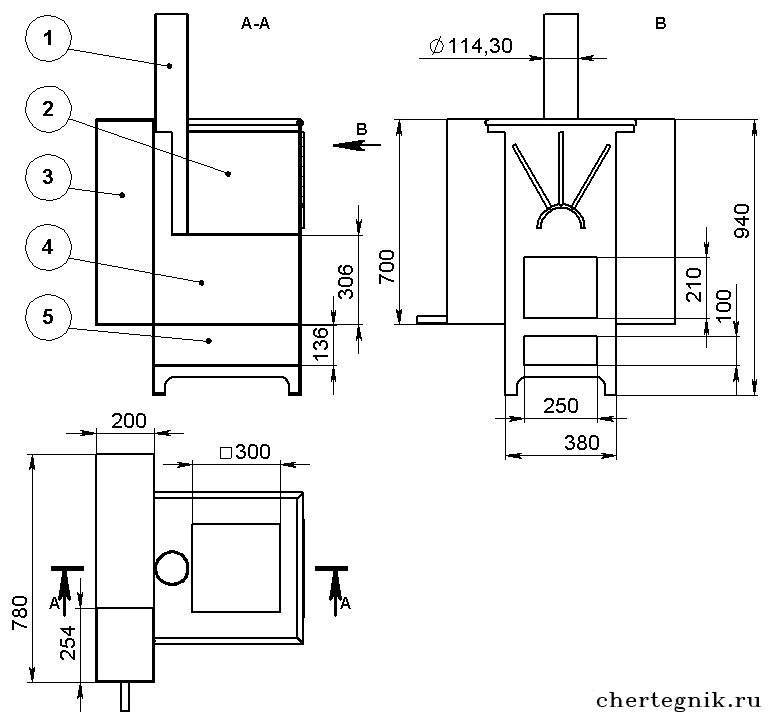

Чертежи и способы изготовления самодельной металлической печки для бани
