Отопительные регистры
До того как провести печное отопление, стоит определиться с типом отопительного водяного контура, называемого еще регистром, теплообменником, змеевиком или водяной рубашкой. Чаще всего он представляет собой прямоугольную плоскую емкость или же соединенные воедино несколько трубок.
Но перед тем как подключить отопление к печке, к регистру необходимо приварить два патрубка. Первый служит для забора горячего теплоносителя из печи, а второй – подает остывшую воду обратно в теплообменник.
Определить размер теплообменника можно по уровню теплопотерь в конкретном доме. Так, при необходимости в 10 кВт тепловой энергии площадь теплообменника должна составлять 1 м2. При этом стоит учитывать, что работает печь не целый день, а примерно 1,5-3 часа в зависимости от температуры на улице. Этого времени должно быть достаточно, чтобы прогреть воду в теплоаккумуляторе. Следовательно, для расчета площади регистра определяют суточный расход тепловой энергии в доме.
Так, при теплопотерях дома в 12 кВт/час, суточное потребление составит 288 кВт энергии. Допустим, что печь работает 3 часа в сутки. Получается, что каждый час должно выделяться по 288÷3=96 кВт энергии. Тогда площадь отопительного регистра составит 96÷10=9,6 м2. Форма теплообменника в данном случае не важна, главное, чтобы площадь поверхности была не меньше полученных данных.
При использовании антифриза в качестве теплоносителя можно еще больше увеличить объем аккумулятора тепла, поскольку у воды и антифриза разная теплоемкость.
Если буферную емкость дополнительно утеплить, то тепло в ней будет сохраняться дальше, а эффективность печного отопления возрастет.
Особенности эксплуатации подобных котлов
- невысокая цена (может себе позволить каждый домовладелец)
- длительный срок эксплуатации
- надежность (при правильной эксплуатации там просто нечему ломаться)
- доступность и низкая стоимость топлива
- настройка и обслуживание своими руками (не требует высокой квалификации)
- относительно невысокое КПД (по сравнению с котлами на газу, или дизельном топливе)
- требуется периодическая загрузка дров (один раз в 3-8 часов)
Как видим, такие котлы имеют как свои плюсы, так и свои минусы. Однако, то что они повсеместно распространены в нашей стране, говорит о том, что использование такого оборудования для нагрева дома в зимний период весьма эффективно.
Положительные стороны
Применение печек для отопления домов имеет длинную историю. Они и до сих пор часто используются благодаря многим преимуществам, недоступным современным обогревателям:
- полная автономность и независимость от внешних факторов при наличии запаса топлива. Для эксплуатации такого отопления нет необходимости в наличии электричества, газа, воды;
- стоимость устройства печей в несколько раз ниже стоимости установки оборудования для использования иных видов отопления;
- периодичность процесса и доступность дров в некоторых регионах в совокупности с их невысокой ценой делают такой вид отопления экономным.
При наличии достаточных навыков реально выполнение печного отопления для частного дома своими руками. В его конструкции чаще всего отсутствует жидкий теплоноситель, в качестве которого используется вода. Это делает возможным останавливать процесс топки надолго и возобновлять его в любое время, независимо от каких-либо условий. Последний фактор наиболее актуален для зданий с временным присутствием людей, например, для дач, садовых домиков. Впрочем, водяное отопление при желании можно добавить, если установить трубы и радиаторы.
При устройстве печи существует возможность различных вариантов исполнения. На стадии строительства печи можно выполнить ее в виде камина, предусмотреть в конструкции лежанки, сушилки, кухонные плиты, встроить баки для подогрева воды.
Чугунные радиаторы в роли котла
Можно встроить в кирпичную печь старые радиаторы, и они будут выполнять функцию котла. Чугунные встроенные водогрейные элементы имеют свои особенности, например, чугун не очень хорошо реагирует на открытый огонь. Тем не менее, такой метод используется, причем довольно широко. Можно использовать радиатор М-140, который легко можно найти на местах сноса пятиэтажных домов. Если сварить дюжину секций, получите нагреватель, площадь которого 3 кв.м и 18 л емкости. Плоский котел с такими же характеристиками потребовал бы очень много места. Такие котлы могут обогревать большие площади.
Перед тем как радиаторы будут свариваться вместе, их необходимо разобрать, очистить от грязи и тщательно промыть горячим 6 %-м раствором соляной кислоты. Затем вновь ополоснуть водой. Потом сменить картонные прокладки, находящиеся между секциями, поскольку они попросту сгорят. Используйте вместо них асбестовый шнур с пропиткой из порошка графита и натуральной олифы.
Собирать элементы радиатора следует в определенной последовательности. В соединяемые секции ввернуть ниппели со своей правой и левой резьбой, затем намотать на них пропитанный шнур из асбеста и затянуть оба ниппеля ключом, следить, чтобы не было перекоса секций. После соединения двух секций можно присоединить третью, затем спрессовать радиатор ради проверки качества сборки. Теперь можно монтировать стояки.
По диагонали можно расположить вход холодной и выход горячей воды. Другие два отверстия могут заглушаться пробками, чтобы обеспечить циркуляцию воды через полный объем. Радиатор необходимо вмонтировать в дымовой канал, расположенный позади топки. Это поможет избежать контакта чугуна с открытым огнем: котел будет нагреваться горячими газами.
Добиться повышения естественной циркуляции воды в таких печах можно, если провести трубу обратной линии через ее фундамент и пространство под полом, благодаря чему будет увеличена разница температур между обратной и горячей линией. Батарея в печи устанавливается с незначительным уклоном для выхода воздуха и попадания его в систему. Для чистки можно в самом дымовом канале встроить дополнительную дверцу.
Мнение экспертов о самодельном теплообменнике в печь отопления
Печь с водяным контуром начиняется дровами 1 раз в сутки
Профессионалы делают несколько замечаний по поводу монтажа котла в отопительную установку:
- Эффективность результата комбинированной системы без переплат.
- Возможность использования любого вида топлива. Подойдут опилки, уголь, паллеты и дрова, хранящиеся в сухом месте.
- Печной агрегат, у которого есть водный котел, не нужно топить постоянно. Топливо закладывается 1 раз в 12-24 часа.
- Система, где реализован длительный тип сгорания, позволяет качественно прогреть постройку и обеспечить ГВС.
- При отсутствии навыков сварки и понимания процесса изготовления стоит избегать самодельных отопительных приборов. В порядке исключения рассматривается монтаж на даче или в населенных пунктах с перебоями электричества.
- Оптимальный тип дымохода для печки с котельным резервуаром – колпаковый. Теплообменник в виде регистра из труб с большим сечением ставится внутрь.
- Чтобы не тратиться на медную арматуру, можно работать с бесшовными трубами. Они не растрескиваются при нагревании.
Особенности использования печек
Главной особенностью печного отопления является периодичность топки. Это означает, что в течение некоторого времени такая система требует участия человека в технологическом процессе. Это участие выражается в выполнении работ по подноске топлива, запуске (разжигании) печи, удалении остаточных продуктов горения (золы). Как правило, время, необходимое на совершение этих действий невелико по сравнению с длительностью технологического периода (временем от начала топки до начала следующей топки).
Второй отличительной особенностью является обязательное расположение печки в отапливаемом помещении, а это требует соблюдения повышенных требований к противопожарному состоянию здания и к вентиляции.
Кладку печи выполняют из камня или кирпича. Эти материалы поглощают тепло во время топки, отдавая его в течение нескольких часов. Чтобы увеличить время остывания, в дымоход встраивается задвижка, перекрывающая его.
Существуют печи и для временного протапливания помещений. Они небольшие и легкие, очень быстро протапливаются и быстро остывают после прекращения топки. Такие печи называют буржуйками.
Достоинства комбинированной отопительные системы
- Экономичность системы. Строительство печи или переоборудование уже готовой не потребует серьезных финансовых вложений, и как отопительный прибор она не нуждается в сложном и дорогом обслуживании.
- Можно совместить печь с камином и получить не только отопительный прибор, но и уникальный декоративный элемент, который может стать главной достопримечательностью интерьера.

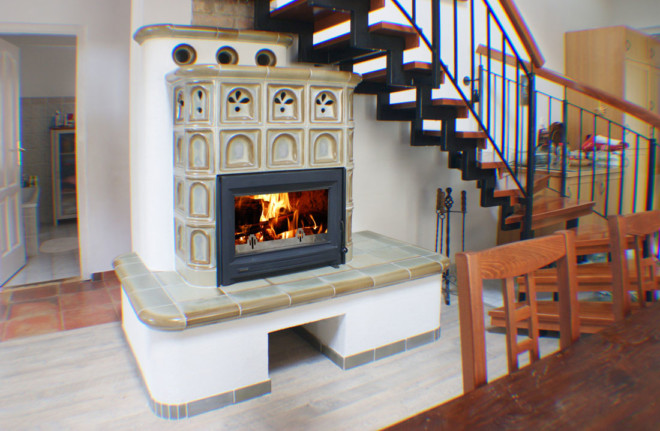

Внешний вид печи может быть выбран владельцем дома
- В доме создается особый уют и атмосфера, которую можно создать только с помощью этого живого способа отопления.
- Сравнительно высокий КПД. Если печь сложена грамотным специалистом по хорошей схеме, ее производительность будет достаточно высокая, вплоть до 60% в сравнении, например, с жидкотопливным котлом.
Создание схемы разводки отопления
Совмещать печь с водонагревательным котлом и подключать контур к отопительной системе можно по двум схемам.
Открытая система
При открытой системе расширительный бак находится в верхней точке — на чердаке, можно включить в схему насос
Теплоноситель движется гравитационным способом, поэтому требуется установка циркуляционного насоса. Он ставится на байпас, снижает температурную разницу обратки и подачи, увеличивает скорость движения воды и качество теплоотдачи. Без электричества линия будет работать по принципу самотека.
Для его организации понадобится увеличить линию и горизонтальные наклонные в диаметре. Открытую систему оснащают разводящим коллектором на 32 мм с наклоном от 3до 5 мм на каждый погонный метр. Расширительная емкость находится вверху, в нее поступает воздух из коммуникаций.
Закрытая система
Радиаторная сеть предусматривает принудительное движение воды. Тягу в данном случае создает насос. Он же нагнетает давление от 1 Бар для холодного теплоносителя. Резервуар мембранного типа, находится снизу. Для его соединения с магистралью применяется отсекающий кран. Устройства безопасности (воздухоотводчик, манометр, спускной клапан) ставятся обязательно.
Принцип работы
Печь с водяным отоплением отличается от стандартной. Она не только нагревает воздух вокруг себя. К ней подводят трубы, по ним тепло поступает от отопительного прибора к комнатам.
Трубы контура подключают к котлу, его встраивают в печь. Кроме того, он может быть подключен к регистру. Теплоноситель, проходя через регистр, нагревается. После этого он поступает в трубы и радиаторы отопления. Проходя через контур, отдает тепло и остывает. В таком виде он снова попадает в теплообменник, где опять нагревается. Процесс повторяется.
Для того чтобы теплоноситель проходил по всем трубам, циркуляция в системе должна быть стабильной. Это достигается при помощи насоса, который встраивается в контур.
Систему отопления нужно оборудовать расширительным бачком. Если контур герметичен, то система называется закрытой, в этом случае бачок можно установить в любом месте. Если же система отопления открытая, то бачок следует поместить в самую высокую точку контура. Например, в частном доме его удобно разместить на чердаке. Устройство простое, но без него не обойтись.
Когда теплоноситель нагревается, он расширяется. Поэтому при выборе бачка следует покупать такую емкость, которая бы имела необходимый объем. В продаже есть бачки разной конструкции. При их выборе следует учитывать систему отопления, а также количество теплоносителя, который будет циркулировать по контуру.
Если в доме для обогрева планируется сделать систему закрытого типа, необходимо оснастить ее комплектом приборов, позволяющим безопасную эксплуатацию. Для контроля давления используют предохранительный клапан. Для удаления воздушных пробок в трубах требуется автоматический воздухоотводчик. Кроме того, следует приобрести манометр.
Дровяная печь с водяным контуром
Последнее время подобный вид отопления становится всё более популярным в загородном доме. Его использование значительно сэкономит использование горячей воды, а также, если Вы все же решите установить котел у себя дома своими руками. он сможет заменить вам газ в течении достаточно длительного времени .
Систему водяного отопления достаточно просто сделать дома своими руками абсолютно каждому
Не важно. огромный ли у Вас частный дом или небольшая дача, система водяного отопления Вам точно подойдет
Ведь материалы для неё найти достаточно просто, и также большого труда не составит разобраться со схемой и смонтировать все необходимое оборудование.
В случае если Вы все сделаете правильно, качественно проведете сборку, то по всем расчетам водяные котлы будут работать намного эффективнее, чем газовые. Также с его помощью теплый воздух будет распределяться по помещению наиболее равномерно .
Изготавливаем змеевик
Печное водяное отопление начинается с изготовления теплообменника. При определенном желании им можно оснастить уже имеющуюся печку, адаптировав его под размеры топки. В этом случае затраты будут минимальными. В принципе, змеевик может иметь любую конструкцию, а основой для его изготовления служит стальная труба с толщиной стенок 4-5 мм – такая толщина необходима с целью исключения прогорания змеевика от горящих дров. Также есть возможность использовать профильную прямоугольную трубу размером 60х40 мм.
Если есть возможность изготовить теплообменник для водяного отопления с помощью печи на дровах из нержавеющей стали, то это еще лучше – нержавейка обладает высокой стойкостью к коррозии. Неплохими характеристиками обладают змеевики из гнутой медной трубы.
Схема наиболее удачного змеевика.
Например, змеевик можно обустроить по чертежу на рисунке слева. Он изготавливается из металлических труб различного диаметра. Дрова здесь горят как-бы внутри теплообменника, а тепло передается в циркулирующую воду. При необходимости, вы можете выполнить змеевик по любой другой схеме. Есть и альтернативное решение – в доме строится кирпичная печь с водяным отоплением, теплообменником в которой выступает самая простая чугунная батарея.
Как выбрать проект? Порядовка
В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать
Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система
Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи
Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.
Другое дело — если площадь, количество комнат и этажей больше
Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы
Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.
Какие материалы потребуются
Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.
Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.
Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.
Необходимые инструменты
Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:
- строительный уровень;
- рулетка;
- мастерок;
- ведро;
- пассатижи;
- электродрель;
- сварочный инвертор;
- гаечный ключ;
- отвёртка.
Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.
Подготовка места
Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.
Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.
Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией
Ведь печь — тяжёлое сооружение, которое требует подготовленной базы
Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу
Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.
Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство
Постройка печи с котлом водяного отопления своими руками
Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.
В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.
Сложности при строительстве и наладке
Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.
Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.
Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.
Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.
Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.
Правила безопасности
Используя печи дровяного отопления, всегда соблюдайте правила техники безопасности
Никогда не оставляйте печи длительного горения в течении долгого времени без контроля, не забывайте вовремя отчищать зольную камеру и подкладывать дрова в топку Уделяйте внимание задвижкам канала дымохода. держите их в открытом положении, пока не начнете разжигать печь Используйте только в холодное время года, ее использование летом нецелесообразно. Значительное перегревание может привести к поломке, и тогда придется ремонтировать печь
причем серьезно. Высокая температура может послужить причиной разрушения стен печи. Именно поэтому стоит избегать чрезмерно высоких температур и использования агрегата в теплое время года
Значительное перегревание может привести к поломке, и тогда придется ремонтировать печь. причем серьезно. Высокая температура может послужить причиной разрушения стен печи. Именно поэтому стоит избегать чрезмерно высоких температур и использования агрегата в теплое время года.
Положительные стороны
Применение печек для отопления домов имеет длинную историю. Они и до сих пор часто используются благодаря многим преимуществам, недоступным современным обогревателям:
- полная автономность и независимость от внешних факторов при наличии запаса топлива. Для эксплуатации такого отопления нет необходимости в наличии электричества, газа, воды;
- стоимость устройства печей в несколько раз ниже стоимости установки оборудования для использования иных видов отопления;
- периодичность процесса и доступность дров в некоторых регионах в совокупности с их невысокой ценой делают такой вид отопления экономным.
При наличии достаточных навыков реально выполнение печного отопления для частного дома своими руками. В его конструкции чаще всего отсутствует жидкий теплоноситель, в качестве которого используется вода. Это делает возможным останавливать процесс топки надолго и возобновлять его в любое время, независимо от каких-либо условий. Последний фактор наиболее актуален для зданий с временным присутствием людей, например, для дач, садовых домиков. Впрочем, водяное отопление при желании можно добавить, если установить трубы и радиаторы.
При устройстве печи существует возможность различных вариантов исполнения. На стадии строительства печи можно выполнить ее в виде камина, предусмотреть в конструкции лежанки, сушилки, кухонные плиты, встроить баки для подогрева воды.
Особенности печной кладки
Для возведения печи выбирают подходящий стройматериал. Оптимальным вариантом считается кирпич нормального обжига, а для стенок топочной и дымового канала лучше купить тугоплавкий кирпич.
Печная кладка
- Перед тем как укладывать кирпич, его опускают в воду и держат пока не перестают появляться пузырьки воздуха;
- Каждый ряд и угол обязательно привязывается;
- Раствор наносят сразу по всему ряду, слоем примерно 5 мм, и на торец каждого кирпича непосредственно перед укладкой;
- Во время укладки топки раствор из глины рекомендуют распределять не мастерком, а рукой;
- Положив около 5 рядов, между швами аккуратно срезают раствор и затирают шов мокрой губкой;
- Конечно, обязательно контролируют вертикальность и горизонтальность возводимых стенок.
