Печь с водяным контуром для отопления дома

Популярные модели печей

Наибольшей популярностью у населения являются печи производителей:

• финской компании — Helo, Kastor и Harvia;
• чешской — ABX;
• немецкой — Schmid;
• итальянских — EdilKamin, La-Nordica.

По стилю и качеству их продукция вне конкуренции, но высокая цена делает товар не для всех доступным.

Отечественные компании предлагают печи по более низкой стоимости. Наиболее приближенные к зарубежному уровню печи производителей:

• Термофор
• Ермак
• Вулкан

EdilKamin — производитель с более чем 40 летней историей. Его продукция отличается функциональностью и простотой в эксплуатации. Выпускаются печи в разных цветовых решениях. Некоторые модели имеют керамическую облицовку. Внутренние узлы выполнены из легированной стали, а основание и корпус из чугуна. В некоторых моделях встроена система терморегуляции.

La-Nordica— выпускает отопительно-варочные агрегаты, модели которых оснащены духовым шкафом, с изящным дизайном и КПД 80%.

Примеры печей промышленного изготовления с водяным контуром

Приобретение готовых изделий в некоторых случаях выгоднее, чем печное отопление с водяным контуром в деревянном доме, сделанное своими руками.

Причины следующие:

1. Готовое изделие обойдется дешевле, чем строительство своими силами или с привлечением специалистов.
2. Конструкции созданы на основе опытных образцов, технология отработана и хозяин уже не сможет нарушить технику обустройства, а значит, снижается риск поломки, возникновения пожара.
3. Изготавливаются готовые системы из жаропрочного чугуна, стали, которые нельзя купить для формирования собственной печи и системы отопления.
4. Промышленное предприятие обладает большими возможностями для изготовления конструкций, соответствующих нормативным требованиям.

Такие печи сохраняют длительный гарантийный срок, их проще смонтировать на месте, в комплекте уже идут готовые типовые проекты, по которым можно ориентироваться при создании новой системы отопления или интеграции в старую конструкцию.

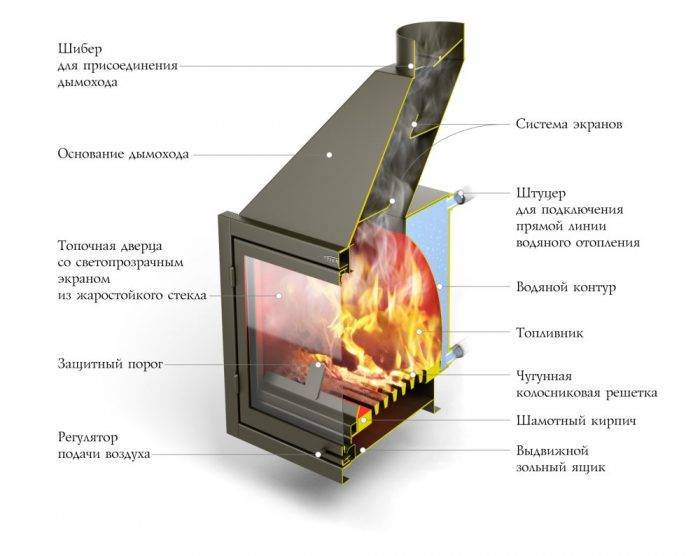

Топка для камина с водяным контуром Аквариус

Это продукция компании Термофор. Топка может быть дополнена водяным контуром для формирования системы отопления в доме. Изделие выпускается в двух вариантах – с теплообменником для воды и без него. Что касается характеристик образцов, то они есть в технической документации.

Особенности конструкции:

• жаропрочное стекло позволяет наблюдать за интенсивностью горения без риска ожога;
• топливник выпускается в большом объеме, что снижает регулярность закладки сырья;
• защита из шамотного камня увеличивает срок службы изделия;
• продукция выпускается в разных размерах, поэтому можно подобрать топку под параметры камина;
• топка с теплообменником работает только в системах открытого типа.

Через систему водяного теплообменника система передает до 6 кВт энергии, что достаточно для помещений площадью в 55-65 м2 при высоте потолков до 2,7 м. Для прогрева комнаты, где установлен камин, нужно предусмотреть обустройство конвекционных потоков поверху топки, чтобы теплый воздух равномерно распределялся по комнате.

Применение изделия в качестве системы отопления в доме будет более практичным, если на обратной линии установить циркуляционный насос с байпасом. В этом случае вода может транспортироваться как естественным, так и принудительным образом.

Котел отопительный на твердом топливе Armada 20

Также изделие от российского производителя, представляющее собой печь с водным теплоносителем. Характеристики Armada 20 даны в технической документации и зависят от габаритов конструкции.

Особенности:

1. Теплообменник оснащен большим количеством труб, поэтому общая площадь теплосъема намного больше, чем объем теплоносителя. Такая особенность обеспечивает значительную теплоотдачу.
2. Дверца дополнена жаропрочным стеклом.
3. Поверхность котла оснащена варочной поверхностью, поэтому этот печной котел отопления для частного дома может выполнять функции плиты.
4. Верхняя часть топки съемная, что облегчает процесс чистки конструкции и дымохода от сажи.
5. Наружные части теплообменника исполняют роль воздушного конвектора.
6. Котел предназначен для сжигания твердых видов топлива.
7. Без воды запускать оборудование в работу нельзя.
8. Конструкция встраивается в открытую, закрытую систему отопления при показателях рабочего давления не выше 3 Мпа.

Печь с водяным контуром Armada 20 может использоваться в качестве системы отопления для большого дома, применяться для подогрева воды, приготовления пищи.

Плюсы и минусы печного отопления с водяным контуром

Преимущества

По сравнению с отдельностоящей Шведкой или Голландкой, печь с котлом водяного отопления прогревает комнаты более равномерно, плавно.

Тепло как бы растекается по всему дому, заходит во все углы.

Печь греет воздух вокруг себя, причём на не очень большом расстоянии. Её придётся доводить до более экстремальных температур, чтобы добиться того же результата, что и от небольшого прогрева водяного контура.

• Как уже говорилось, водяной контур позволяет отапливать множество комнат, в том числе и этажные дома.
• Ещё одно неоспоримое преимущество – доступность. Именно простотой процесса изготовления и низкой стоимостью материалов объясняется популярность печного отопления с водяным контуром.
• Рубашка защищает кирпичи топки от прогорания. Они не контактируют с первым жаром, а значит, печка будет служить дольше.
• Естественная циркуляция делает дом независимым от электроэнергии и может использоваться и там, где нет никаких благ цивилизации.

Настоящая кирпичная печка в современном доме уже стала предметом декоративным, стильным. Многим нравится уют и дыхание истории, которые от неё исходят!

К недостаткам можно отнести

• Система инертна, невозможно регулировать температуру термостатом, да и просто удерживать температуру на одном уровне сложно, даже опытному истопнику. В домах вечером жарко, а к утру холодно.
• По сравнению с газовыми котлами – меньшая эффективность.
• Необходимость варить трубы отопления. Если делать это с привлечением специалиста, стоимость его услуг может превысить затраты на покупку самих труб. Упрощает дело использование пластиковых труб, но тогда нельзя допускать закипания воды в контуре.
• За отоплением нужен постоянный присмотр человека. Нельзя устанавливать в помещениях, где не топят регулярно (дачи, гаражи и т.д.), ведь если зимой вода замёрзнет, она разорвёт трубы.
• Снижение температуры на плите самой печи, если она используется для приготовления пищи. Часть тепла уходит в водяную рубашку, поэтому еда может закипать гораздо дольше, или не закипать вовсе (зависит от конструкции котла).
• Кроме того, в летний период нужно варить где-то в другом месте (летняя кухня, электроплита), ведь в доме не нужна жара, а сливать воду и топить с сухим теплообменником нельзя – он скоро выйдет из строя.
• В сравнении с отопительными котлами фабричного производства, печка – громоздкая конструкция, скрадывающая площадь.

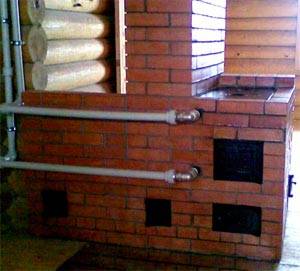

Чтобы установить водяное отопление и сохранить функцию приготовления еды, можно разместить водяную рубашку чуть глубже, к дымоходам. Тогда в передней части топки будет поверхность, хорошо разогревающаяся от пламени.

Особенности системы

Обычная печь из кирпича состоит из таких компонентов, как камера для топки, зольник, колосники и дымоотводы. Эти компоненты простой русской печи наверняка знакомы любому жителю деревни. В визуальном плане современные типы печей практически ничем не отличаются от традиционных деревенских конструкций.

Основные характеристики печей с водяным отоплением

Традиционным печам свойственны такие характеристики, как:

• Простая деревенская печка за один час может выделить более 6500 Ккал тепла. Такого количества тепла вполне хватает, чтобы обогреть дом с небольшой площадью. Такая отопительная система будет идеальным решением для небольшого дачного домика. Печь с водяным отоплением, в которой главным компонентом является водяной котел, будет эффективней примерно в 2,5 раза. Посредством такой отопительной системы можно обогреть уже дом с куда большей площадью. Для того чтобы обогреть дом, потребуется такое же количества топлива, а значит, такая система будет более экономичной.
• Эффективной будет еще такая отопительная система, которая сочетает в себе печь и котел. Если работают одновременно обе системы, то их производительность увеличивается многократно. Тандем двух таких отопительных систем за один час работы может выделять более 21000 Ккал тепла. Такого количества тепла хватит на обогрев дома с площадью до 300 кв. метров.

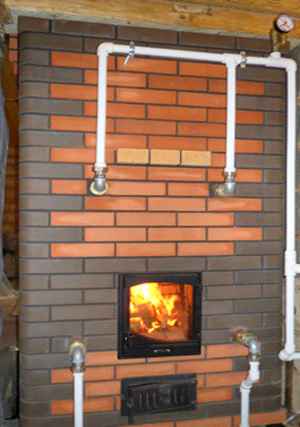

Печь подключенная к водяному отоплению

• Чаще всего для такой отопительной системы используется такое топливо, как уголь или дрова. Цена на такое топливо не является высокой, а его транспортировка не должна вызывать особых трудностей. Дрова можно комбинировать одновременно с углем.
• Нет необходимости постоянно топить печи с водяным отоплением. Топливо можно закладывать в печь несколько раз в день. В помещении можно создать комфортные условия независимо от того, какая на улице погода или температура.
• Если сравнить коэффициент полезного действия традиционного печного отопления с комбинированной системой, то этот показатель повысится с 50% до 85%. Для отопления на дровах такой показатель можно назвать идеальным.
• Материалы, которые необходимы для организации такой отопительной системы, вполне доступны, и не входят в дорогую ценовую категорию.

Недостатки печей с водяным отоплением

Есть у печного отопления и свои недостатки, и было бы несправедливо их не перечислить.

Печь кирпичная с водяным отоплением может быть установлена не только в сельском или дачном доме, но и в элитных коттеджах. Обычно хозяева элитных домов стремятся к тому, чтобы такая печь для водяного отопления, помимо своих обычных функций, выполняла и декоративную роль. Во время эксплуатации такой комбинированной системы необходимо соблюдать некоторые правила безопасности и ухода за системой:

Печь для водяного отопления дома должна все время быть под контролем человека

Это касается не только вопроса загрузки топлива, но также и очистки зольной камеры

Внимание к себе требуют также дымовые каналы. Перед тем, как развести огонь в рычаге, необходимо удостовериться в том, что задвижки дымового канала находятся в открытом положении

Подобные системы можно использовать только в холодное время года

В теплый период года использовать такую печь отопления с водяным контуром для приготовления пищи будет нецелесообразным. Если необходимо приготовить пищу, то лучше для этих целей использовать другой альтернативный источник тепла.

Если вы хотите выполнить печи для водяного отопления дома на заказ, то лучше обратиться за помощью к профессионалам. Если же вашу печь изготовит неквалифицированный специалист, то не будет никаких гарантий, что печь будет функционировать нормально или будет полностью безопасной. Перегрев печи может вызвать некоторые проблемы, которые впоследствии приведут к полной поломке печи.

Обычная печь, как правило предназначена для обогрева небольшого помещения

Так как пламя имеет высокие температурные показатели, оно со временем нарушит целостность стенок котла. Это значит, что наступит время, когда теплообменник нужно будет поменять. Сделать это не так просто, так как нужно снять хорошую часть кладки.

Плюсы и минусы водяных печей-каминов

При естественной циркуляции теплоносителя можно обойтись одними дровами – без электричества и газа

Каминные топки и печи с жидкостным теплообменником отличаются рядом преимуществ:

• независимость от электричества и газа – для закладки используются дрова;
• компактные габариты, что подходит для любой зоны помещения;
• возможность использования для обогрева и приготовления пищи;
• поддержка комфортного температурного режима в большом доме;
• равномерность распределения и подачи тепла в дальние комнаты;
• большой КПД при минимальных топливных затратах;
• эксплуатация печек с контуром и баком для горячего водоснабжения;
• безопасность – наружные части корпуса с облицовкой не нагреваются;
• подключение к радиаторной системе отопления.

Печной камин с водяной системой имеет несколько недостатков:

• минимальная автоматизация кирпичных и металлических моделей;
• затраты времени на закладку топки и розжиг огня;
• образование копоти, сажи и дыма при использовании дров из хвойных деревьев, вишни, ивы;
• быстрое остывание стальных модификаций;
• для топки углем подходят не все агрегаты.

Особенности обогрева на базе печки

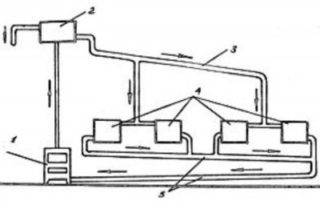

Отопление дома печью с водяным контуром обеспечивается не только прямым нагревом печи от дров, но и водой, которая распределяется по всем комнатам жилища. В конструкции оборудования предусмотрен водяной контур, его еще называют теплообменник. Принцип работы:

1. Вода нагревается в теплообменнике.
2. Когда она набирает достаточную температуру, под естественным давлением ее выталкивает к радиаторным батареям, расположенным в нескольких комнатах дома.
3. Затем жидкость снова возвращается к обогревательному прибору, нагревается и отправляется по тому же пути.
4. Радиаторы равномерно распределяют тепло, полученное от печи по всем комнатам.

Иногда для обеспечения циркуляции в системе предусматривается циркуляционный насос, но это необходимо только в том случае, если воду нужно распределять по длинной системе труб: когда в доме много комнат для отопления, чаще всего можно обойтись естественной циркуляцией.

Печи с водяным контуром выбирают за следующие качества:

1. Высокую производительность. Такое оборудование способно прогревать помещения больших площадей, вне зависимости от его размещения.
2. Доступная цена. При примерно одинаковой производительности с аналогами обогревательного оборудования на газу и других видах топлива, печи с водяным контуром для отопления имеют более низкую цену.
3. Доступность топлива. Подходят все виды твердого топлива: древесина, торф, уголь, брикеты.
4. Независимость от электросети. Печи с водяным контуром для отопления частного дома функционируют по принципу естественной циркуляции, значит, им не нужна электроэнергия для обеспечения горения. В доме может пропасть электричество, но тепло в нем будет всегда.
5. Экономичность. Особенно это относится к печи длительного горения, их КПД и теплоотдача находятся на самом высоком уровне.
6. Возможность приготовления пищи. Большинство видов оборудования предусматривает наличие варочных поверхностей в конструкции.
7. Простота эксплуатации. Дрова – классический источник тепла, обращаться с ним просто и удобно.
8. Легкий монтаж. Чаще всего под установку отопительного оборудования с водяным контуром не нужно выполнять сложную подготовку: заливать фундамент, монтировать защиту.
9. Подогрев воды. Можно обеспечить нагрев воды для собственных нужд: мытья посуды, принятия душа.

Мы предлагаем обширный ассортимент отопительных печей, выбирайте ориентируясь на габариты помещений дома и мощность оборудования.

Одни из них оборудуются водяным контуром отопительной системы, а другие нет. Но выкидывать их и менять на современные котлы хозяева сельского жилья не спешат. Более безотказного и беспроблемного способа обогрева еще не придумали.

Без контура с водой по дому дровяная печь способна прогреть лишь небольшое пространство вокруг себя. Для отопления одной-двух комнат такой вариант приемлем, но для большого коттеджа уже нет

В качестве топлива в подобных деревенских печах сжигают:

• уголь;
• торф;
• дрова;
• брикеты (евродрова).

Делая выбор в пользу печного обогрева, не стоит забывать о противопожарных нормах устройства кирпичных печей – только их неукоснительное соблюдение позволит свести риск возникновения пожара к минимуму

Среди достоинств печного отопления числятся:

• отсутствие зависимости от наличия в сети электроэнергии;
• сравнительно низкая стоимость устройства отопительной системы;
• дешевизна твердого топлива и возможность использования разных его видов;
• предельная простота эксплуатации;
• длительная отдача тепла (для кирпичных конструкций);
• универсальность – подходит одновременно для обогрева и готовки еды.

Если частный дом невозможно подключить к магистральному газу, то дровяная печь будет наилучшим выбором для его отопления.

Единственное исключение – когда уголь или дрова недоступны в конкретной местности. Но такой вариант в России является скорее исключением, нежели нормой.

Два главных недостатка печей с водяным контуром – невозможность автоматизации работы и проблематичность регулировки теплоотдачи в отдельных комнатах

Также из недостатков печного отопления следует упомянуть:

• долгий прогрев системы до начала теплоотдачи;
• потеря массы полезного пространства в доме из-за массивности печи;
• большой вес печной конструкции из кирпича;
• низкий КПД из-за ухода значительного объема тепла в трубу;
• высокая пожароопасность при неправильной эксплуатации.

Фундамент для такой массы требуется мощный и дорогой по затратам, что также можно назвать минусом рассматриваемых отопительных систем.

Правильный порядок монтажа печного отопления с водяными контурами

Габариты печей и их место расположения обычно отражается на этапах проектирования. При этом обязательно учитываются расположение межкомнатных перегородок и мебели. Большие печи требуют наличия надежного бетонного основания, способного выдерживать вес. Между основанием печи и напольным материалом должен предусматриваться отступ, снижающий вероятность возгораний.

Кладка выполняется с использованием качественного раствора и кирпича. При отсутствии опыта смесь лучше приобретать в строительных организациях. На основании необходима настилка гидроизоляционного слоя. Кирпичи замачиваются в воде и только после этого используются для выкладывания по схеме. Когда известны размеры, порядовка легко находится в Интернете.

В возводимую конструкцию закладывается регистр-змеевик, используемый потом для присоединения труб ввода и вывода теплоносителей. По одной из них горячий теплоноситель через расширительный бачок направляется в систему, а по другой – происходит его возвращение обратно к регистру. Циркуляция воды происходит благодаря наличию гравитационных сил.

Швы не должны превышать четырех миллиметров. Не допускается наличие острых углов в топливнике и дымоудаляющих каналах. Углы скругленные не будут уменьшать спокойное дымоудаление, а в топливнике будет меньше сажи.

Важные правила строительства печей

Нормативные требования к строительству и эксплуатации рассматриваемых печей заключаются в следующем:

• Обязательное наличие зазора между печкой и прилегающими стенами и металлического листа перед топкой, служащие для защиты пола и стенных конструкций.
• Обеспечение максимальной прочности армированием каждых четырех рядов кладки при помощи металлических штырей.
• Использование глиняного раствора средней пластичности. Скатанный из него небольшой шарик при ударе о пол не дает больших трещин и не рассыпается.
• Дымоход высотой не менее пяти метров завершается оголовником, то есть элементом, который защищает трубы от попадания внутрь дождя и мусора. Он усиливает тягу и украшает здание.

Сложить печь самостоятельно не так уж сложно, хоть может быть, и применена готовая конструкция из металла. Не стоит, правда, забывать, что печь из кирпича имеет более эстетичный внешний вид, украшая внутренний интерьер жилищ.

Необходимо выбрать подходящий кирпич, лучшим вариантом которого является керамический красный, предварительно обожженный. Он отличается равномерным цветом. При простукивании слышится металлический звук.

Пережженный и недожженный материал использоваться не может, поскольку не будет гарантировать необходимое качество и соответствие нормам безопасной эксплуатации. Для топок, где наблюдаются самые высокие температуры, лучшим будет вариант с использованием тугоплавкого огнеупорного кирпича, который избавит от проблем при эксплуатации данного оборудования.

Установка водяного контура

Водяная система отопления эффективно работает за счет установки регистра, представляющего собой теплообменник либо котел. Его популярное название – змеевик. Ставится это изделие в топливник.

В схему такой системы входят камеры горения, зольники, герметические дверцы, очистные люки, поверхности для разогрева, инжекторы, шиберы, колосники и конвективные трубы.

При самостоятельном изготовлении емкости детали соединяются только сваркой. Для подключения труб используются муфты, фитинги и т.д. Такая конструкция гарантирует экономию на котле, поскольку материалы для него обходятся дешевле, нежели необходимо для покупки готового агрегата. Самым оптимальным вариантом является использование обычной металлической трубы с отверстиями для входов и выходов трубопроводов.

Сооружение теплообменника для дома требует определенной толщины конструкционных стенок. Если планируется использование печи, работающей на дровах, стенки могут быть и тоньше, а функционирующие на угольных брикетах – толще. Игнорирование данного требования приводит к быстрому прогоранию котлов и их быстрой, раньше установленных эксплуатационных сроков, замене. На практике это означает, что придется фактически заново собирать печь после такой замены, вкладывая дополнительные финансы.

Преимущества агрегата

Ангара 12 от Мета

Камин Ангара обладает следующими преимуществами, которые выгодно отличаю его от другой аналогичной продукции:

• большая топочная камера, что позволяет использовать дрова длиною 0,5 м;
• простота монтажа, что предоставляет возможность установить отопительный прибор своими руками;
• все поверхности легко чистятся от сажи и копоти;
• стеклянная дверца снабжена системой «чистый огонь», что значительно продлевает срок службы прибора и позволяет его эксплуатировать на протяжении более длительного срока;
• высокая продуктивность из-за применения системы вторичного дожига, что позволяет использовать энергию не только от твердого топлива, а и от газов, которые образовываются в процессе топки печки;
• низкий расход дров из-за внедрения системы длительно горения.

Также существенным преимуществом печек Мета Ангара 12, считается наличие в некоторых моделях варочной панели, что дает возможность использовать данный агрегат не только для обогрева жилых помещений, а и для приготовления пищи.

Основные принципы устройства водяного отопления в доме от печи

Водяное отопление в частном доме от печи на дровах проектируется, в зависимости от теплотехнических и эксплуатационных характеристик отапливаемого здания.

Существует несколько решений систем обогрева, имеющих свои преимущества и недостатки:

• Самоциркулирующие системы – теплоноситель внутри труб двигается посредством естественной циркуляции. Система подходит для одноэтажных домов, требует строгого соблюдения уклонов и углов.Отопление с естественной циркуляцией в системе не требует существенных материальных затрат. Эффективность обогрева снижается по мере удаления от источника тепла. Про монтаж системы с естественной циркуляцией подробно написано здесь.

Схема с циркуляционным насосом – в принудительных системах допускается любая разводка отопления в доме. На эффективность обогрева не влияет количество этажей и удаленность от источника тепла.Недостаток – система энергозависима. При отключении электричества, циркуляция теплоносителя останавливается. Про монтаж системы с насосной циркуляцией теплоносителя подробно описано здесь.

При выборе правильной схемы системы отопления, внимание обращают на общую схему разводки: одно и двухтрубное решение:

• Однотрубная система отопления – подача и обратка теплоносителя поступает через одну трубу. Выполняется последовательное подключение батарей. После отдачи тепла в первом радиаторе, теплоноситель поступает во второй, оттуда в третий и т.д. Последняя батарея подключается к обратному трубопроводу отопления. Самотеком от дровяной печи однотрубную схему полноценно прогреть не получится, обязательно устанавливают циркуляционный насос.

Двухтрубная схема подключения печи – в этом случае подающий и обратный трубопроводы подходят к каждому радиатору. Преимущество схемы в более равномерном прогреве радиаторов по всей системе, отсутствие необходимости в установке циркуляционного оборудования.

При подключении печи соблюдают принцип расположения важных узлов системы отопления:

• Расширительный бак монтируют в наивысшую точку системы.

В самотечной системе трубы находятся под уклоном не менее 3°.

Уровень расположения печи над полом – 15 см.

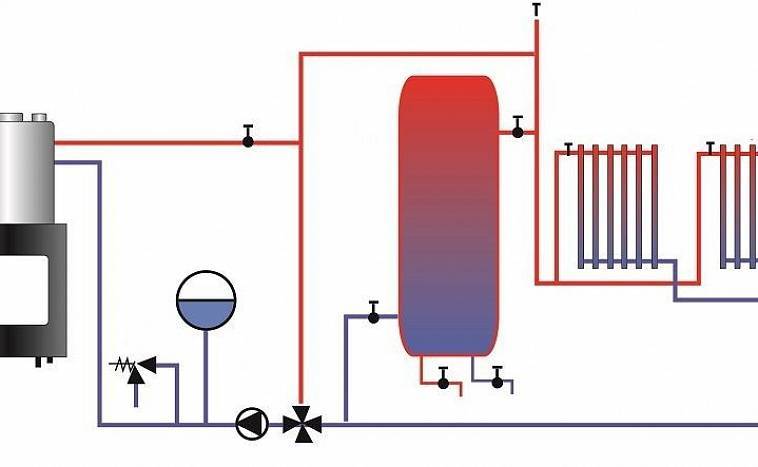

Отдельно проектируется система с внешним накопительным баком для теплоносителя. В инструкции к емкости, подключаемой к системе отопления, указывается номинальная мощность отопительного прибора, необходимая для полноценного нагрева. Точные вычисления делаются с помощью онлайн калькулятора или специалистом теплотехником.

Применение внешнего накопительного бака делает эксплуатацию печи максимально удобной. Тепло, получаемое во время пиковой теплоотдачи в процессе горения, аккумулируется в специальной емкости. После того как пламя в топочной камере погасло и теплообменник остыл, теплоноситель продолжает держать температуру, проходя через накопительный бак.

За и против обогрева дома – печь или котёл

Установка печи с водяным контуром в загородном доме целесообразна при условии обогрева небольшого здания с общей отапливаемой площадью не более 120 м². Для двухэтажных домов площадью 200 м² и выше, лучше приобрести твердотопливный котел.

Отзывы покупателей на самые современные печи показывают, что в моделях с 2012 года была существенно улучшена теплоотдача, при этом сохранились основные преимущества, недоступные для твердотопливных котлов:

• Возможность приготовления пищи.

Небольшой вес и простота подключения.

Печное отопление с водяным контуром в деревянном доме имеет еще один плюс – высокую безопасность эксплуатации. Топка печи герметичная, исключается случайное возгорание в процессе горения. Стоимость печи приблизительно на треть меньше, чем у аналогичных по параметрам котлов.

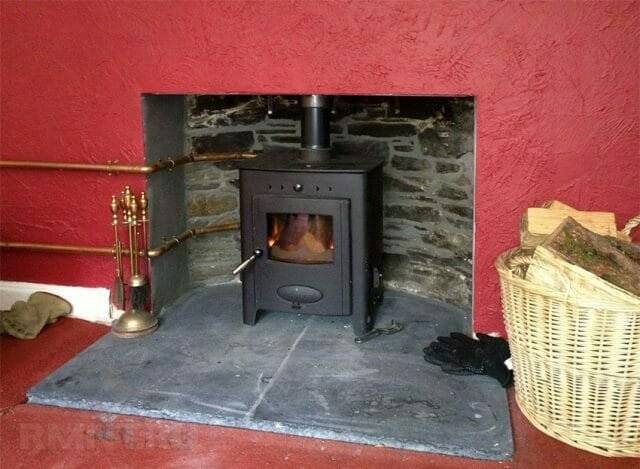

Сделать водяное отопление в доме своими руками не представляет сложности. Печь устанавливается на ножки. Для подключения системы отопления предусмотрены два отвода.

Все указанные преимущества относятся к заводской продукции. Самодельные печки, как правило, имеют меньший КПД, дымят при работе, быстро прогорают и не в состоянии поддерживать полноценный обогрев дома.

При обогреве небольших домов, печка с водяным контуром может составить серьезную конкуренцию твердотопливному котлу. Но, отапливать помещения свыше 200 м², эффективнее и экономичнее котельным оборудованием.

Недостатки печного отопления с водяным контуром

Теплообменник встраивается в топливник и существенно уменьшает размеры. Если печь строится с нуля, эту особенность легко учесть при проектировании и сделать топку большего размера. Если же происходит реконструкция, придется чаще подкладывать топливо.

Печи пожароопасны

При правильной эксплуатации инциденты исключены, но важно оставаться бдительными – открытый огонь не прощает ошибок и использует любую возможность вырваться наружу

Важно убедиться в правильном функционировании печи и научиться проводить регулярные проверки, иначе рискуете стать жертвой угарного газа, выделяемого при горении. Опять же, если все сделано по инструкции, такая вероятность исключена, но бдительность важна!
