Перегородка из гипсокартона своими руками: пошаговый процесс монтажа перегородки

Разметка перегородки

Профиль потребуется двух видов: ПН и ПС. Первый обрезают ножницами по металлу и прикрепляют к полу и потолку. До его обрезки и монтажа выполняют разметку пола. На нём отмечают: проектную толщину стены (по приложенным к профилю кускам картона), привязку стоек, оконные и дверные проёмы. Между стойками дверного проёма предусматривают разрыв направляющего профиля.

Методы разметки перегородки приведены ниже:

3.1 Разметка перпендикуляра (угол 90°)

Чаще всего перегородка из гипсокартона возводится перпендикулярно существующей стене, поэтому возникает необходимость начертить линию под углом 90°.

Эту задачу возможно выполнить несколькими способами, которые мы подробно рассмотрим ниже.

а) Метод египетского треугольника

Египетский треугольник — это треугольник с соотношением сторон 3:4:5

Очень важно, что египетский треугольник всегда имеет прямой угол. Например треугольник со сторонами 15 см, 20 см и 25 см является египетским и соответственно прямоугольным

Для того, чтобы отложить перпендикуляр, нам необходимо построить египетский треугольник, один из катетов которого будет лежать на несущей стене. Пример построения приведён ниже:

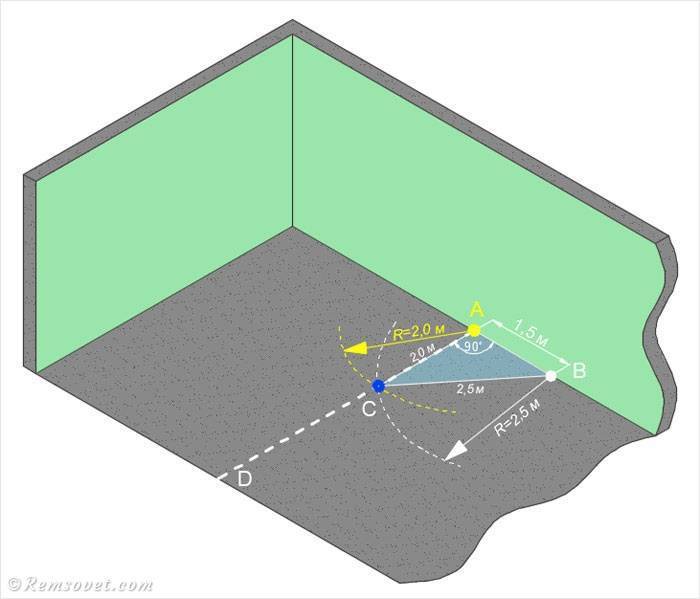

На рисунке выше используется треугольник со сторонами: 1,5, 2,0 и 2,5 м. Возможно, вам будет удобнее построить треугольник больших или меньших размеров. Главное уловить суть: берём некую условную длину отрезка, например, 0,5 м, затем умножаем это число, на 3, на 4 и на 5, и таким образом получаем длины сторон нашего треугольника: 1,5 м, 2,0 м и 2,5 м.

Выполняем построение: ставим точку «А» — основание нашего перпендикуляра, затем через 1,5 м по рулетке откладываем точку «В». Из точки «В» проводим дугу с радиусом 2,5 м, для этого можно использовать капроновую верёвку и карандаш, а из точки «А» аналогично проводим дугу с радиусом 2,0 м.

Точка пересечения дуг – «С» будет являться третьей вершиной египетского треугольника. Отрезок АС будет перпендикулярен отрезку АВ, а соответственно и несущей стене. Затем, используя металлический профиль или капроновый шнур можно продлить линию АС до противоположной стены. Соответственно прямая АD будет являться перпендикуляром к несущей стене, что нам и необходимо.

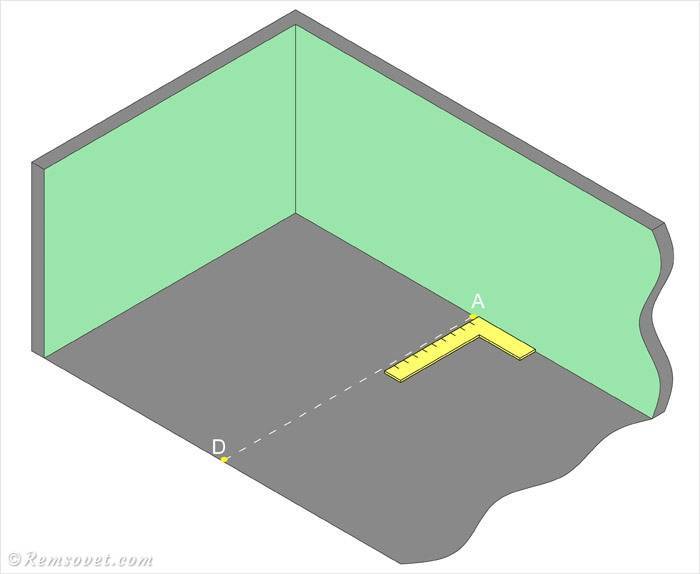

б) Перпендикуляр с помощью угольника

Этот метод является менее точным, чем первый. Это связано с тем, что угольник имеет небольшие размеры и любая неровность стены может сказаться на конечном результате.

Для разметки прикладываем угольник короткой стороной к несущей стене, а по длинной отчерчиваем линию, затем эта линия продлевается до противоположной стены.

Этот способ подходит при ровных стенах и небольших участках разметки.

в) Перпендикуляр с помощью рулетки

Откладываем равные отрезки от существующей стены, как показано на рисунке выше. Этот способ также не является абсолютно точным, так как существующие стены могут иметь изъяны и не быть перпендикулярными друг другу. Однако можно совместить методы, и полученный с помощью рулетки перпендикуляр проверить угольником.

3.2 Перенос отметок с пола на потолок

Выполнив разметку основания перегородки, необходимо перенести данные отметки на потолок. Для этого также существует несколько способов.

а) С помощью отвеса

Данный способ наглядно продемонстрирован на рисунке ниже. Чем больше точек вы перенесёте с пола на потолок, тем точнее будет конечный результат. Через перенесённые точки проводим линию с помощью профиля, также очень удобно использовать красящий (отбивочный) шнур.

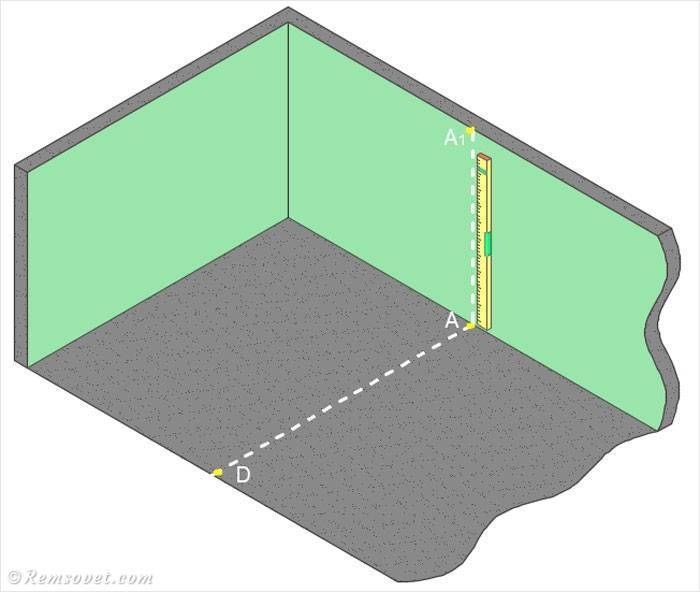

б) С помощью пузырькового уровня:

С помощью пузырькового уровня можно перенести только крайние точки, расположенные у стен. Способ является менее точным, чем с использованием отвеса.

Перегородки из гипсокартона инструкция:

Для изготовления перегородки из гипсокартона вам потребуются:

  • Для обшивки – ГКЛО, ГВЛ, ГКЛВО, ГКЛВ, ГКЛ;
  • Для каркаса – металлический профиль или деревянные брусья, звукоизоляционная лента;
  • Для изоляции можно использовать минеральную вату или стекловату;
  • Для крепления – саморезы, пластмассовые дюбели с шурупами

Итак переходим к тому, как сделать перегородку из гипсокартона в комнате.

Для того чтобы изготовить гипсокартонную перегородку нужно: разметить помещение, установить каркас, закрепить листы гипсокартона первого слоя, проложить звукоизоляционный слой, закрепить листы гипсокартона второго слоя.

Разметка. Разметку помещения следует начинать с пола. Трассировочным шнуром задается ось перегородки на полу, отмечаются дверные проемы. Далее, все тем же трассировочным шнуром, ось переносится на стены и потолок.

Монтаж направляющих профилей. Перед креплением направляющий профиль нужно оклеить звукоизоляционной лентой. Затем профиля крепятся по осям к полу и потолку. При крепеже следует не забывать о том, что в местах дверных проемов нужно оставлять промежутки. Крепиться профиль пластмассовыми дюбелями с шурупами (6х40, 6х60, 8х60) с шагом в 1000 мм.

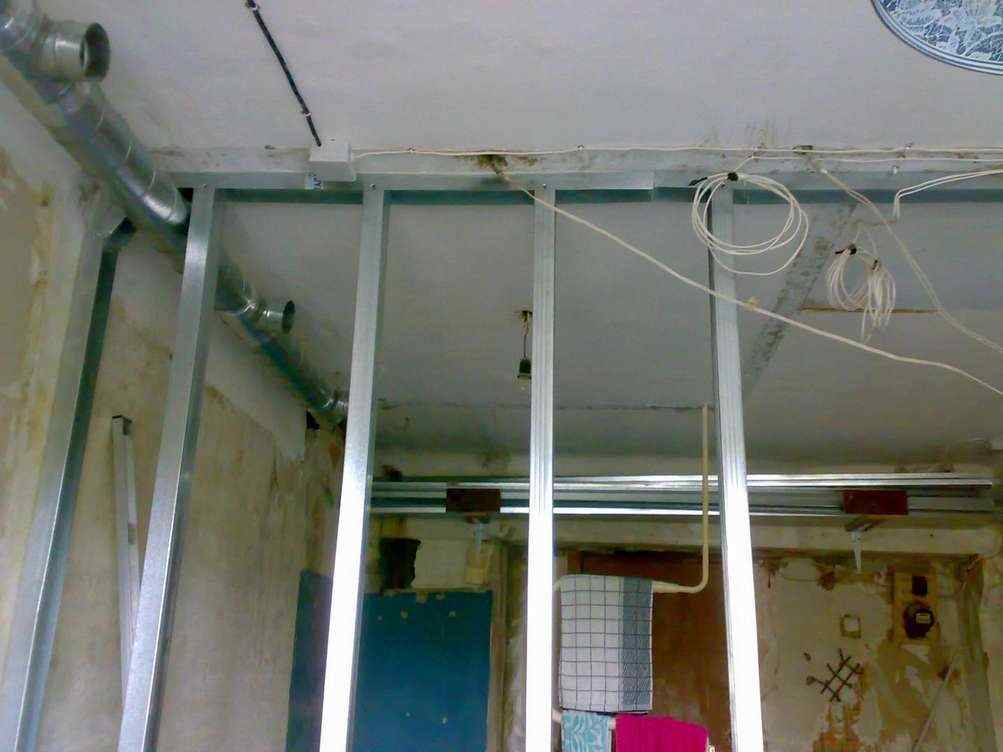

Монтаж стоек. Вначале стойку нужно вставить в нижний профиль, а затем в верхний. Профиль стойки должен входить в направляющий профиль минимально на 20 мм. Далее стойки ровняют по вертикали с межосевым шагом в 600 мм. Согласно классической немецкой установке открытая сторона стоечного профиля будет смотреть в направлении монтажа. А по американской установке в направлении монтажа будет смотреть только пристенный профиль.

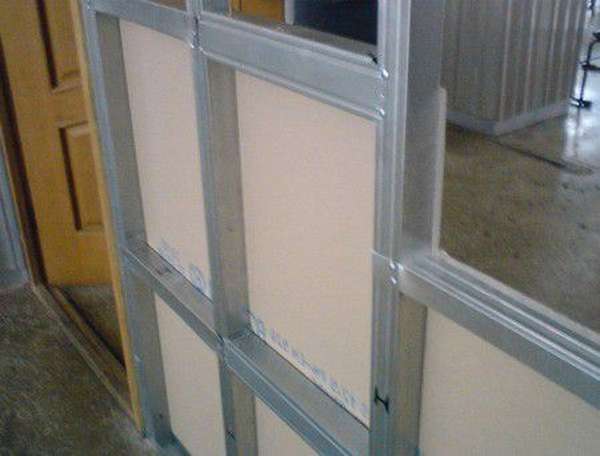

Обшивка гипсокартоном первой стороны. Обшивка начинается с крепления листов гипсокартона, толщина которого 1200 мм. Их закрепляют при помощи саморезов по металлу 25 мм в длину с шагом в 250 мм. Если обшивка будет двухслойной, то шаг саморезов на первом листе увеличивают до 750 мм. Еще нужно сместить верхний шов между листами на 600 мм (один шаг профилей). В связи с этим смещением второй обшивочный слой начинается с половинного листа гипсокартона (ширина 600 мм). Для закрепления этого листа используются самореза длиной 35 мм и шагом в 250 мм.

Укладка изоляционного слоя. После того как обшивка первой стороны будет завершена нужно внутри конструкции произвести монтаж коммуникаций. Далее прокладывается изоляционный слой таким образом, чтобы все внутренне пространство перегородки было плотно закрыто.

Обшивка гипсокартоном второй стены. Обшивку второй стены нужно начинать со смещения вертикальных швов между ГКЛ на один шаг профилей (т.е. 600 мм) по отношению к обшитой стороне. Далее крепление гипсокартонных листов начинается с листа с половинной шириной (т.е. 600 мм). Если обшивка будет двухслойной, то второй слой должен начинаться с аналогичного листа.

Отделочные работы. После того, как конструкция из гипсокартона будет доделана, нужно выполнить шпаклевку стыков. На каждый шов при помощи шпателя равномерными движениями наносится шпаклевка. Излишки смеси удаляются. После высыхания шпаклевки  швы проклеиваются армирующей лентой, которую нужно будет вдавить шпателем. Затем швы шпаклюют еще одним слоем. После высыхания шпаклевки швы зачищаются при помощи наждачной бумаги.

На внешние углы перегородки надевают угловые профили, которые кладутся на покрытую шпаклевкой поверхность, а затем покрываются еще одним слоем шпаклевки.

Кстати, если вы не знаете, как выполняется правильная укладка ковролина, то советуем почитать об этом тут: http://pro-kovrolin.ru/ukladka/kak-ukladyvat-kovrolin-svoimi-rukami.html

Внутренние углы нужно зашпаклевать и обклеить армирующей лентой, которую сгибают под прямым углом. Рекомендуем также статью о том, как из гипсокартона сделать стену.

Несколько советов о том, как правильно сделать перегородку из гипсокартона:

  • Если изготовление перегородки будет производиться в помещении с высокой влажностью, то нужно для работы выбирать влагостойкие гипсокартонные листы;
  • При монтаже перегородки в помещениях с высокой влажностью между ГКЛ нужно уложить гидроизоляционный слой;
  • В процессе работы следите за тем, чтобы коммуникации не повредились саморезами;

Перед там, как самостоятельно приступить к изготовлению перегородки рекомендуется просмотреть в интернете видео материал о том, как построить перегородку из гипсокартона.

Расчет материалов

Монтаж перегородки из гипсокартона требует предварительного расчета потребного количества листов, выбора каркаса и профиля (бруса) для него, а также клея или саморезов. При этом необходимо учитывать:

  • размеры планируемого сооружения;
  • стандартный размер (и площадь) листов гипсокартона;
  • предполагаемые нагрузки на сооружение;
  • необходимый уровень звукоизоляции (возможно, также теплоизоляции);
  • последующую отделку поверхности.

Сколько нужно панелей

При самостоятельном производстве работ важно помнить о весе гипсокартонных панелей, особенно если придется поднимать их на значительную высоту. Производители предлагают стандартные листы, вес которых определяется толщиной и размерами

Для помещения 8х8 м с высотой потолков 2,5 м, в котором требуется сделать зонирующую (не полностью разделяющую комнату, а только отделяющую ее часть) перегородку длиной 5 м потребуется

Естественно, количество листов округляется до целого числа, то есть на двустороннюю обшивку перегородки потребуется 9 листов.

Профиль: какой и сколько

В нашей стране в основном используют металлический профиль, предназначенный специально для устройства перегородок из гипсокартона. Он имеет несколько разновидностей, используемый в разных частях конструкции.

Соответственно этой таблице количество необходимых металлических элементов рассчитывается из условия:

  1. направляющий профиль напольный и потолочный – по длине перегородки, то есть по 5 м;
  2. стоечный профиль – количество стоек умножается на высоту помещения. Для обычной, не несущей нагрузки перегородки, можно принять минимальный размер стоек, 50х50 мм. Усилить желательно крайние стойки, то есть выбрать для этих мест профиль 75х50 мм или 100х50 мм;
  3. угловой профиль приобретается по желанию. Его количество соответствует числу углов, требующих усиления, умноженное на высоту перегородки.

Еще один важный момент: ширина направляющего профиля выбирается с учетом планируемой толщины перегородки. При профиле ПН-2 50Х40 мм толщина составит

Здесь 12,5 мм – толщина одного гипсокартонного листа. Если в качестве звукоизоляционного материала используется минеральная вата или другой вариант изолятора толщиной 50 мм, такого профиля достаточно. Если планируется больший слой изолирующего материала – закладывается более широкий профиль.

Шаг стоек выбирается из учета стандартной ширины панели и планируемой жесткости межкомнатной перегородки из гипсокартона. Обычно стойки располагают с шагом 600 или 400 мм, тогда стыки листов приходятся четко на полки стоечных профилей.

Выбирая шаг 600 мм, ширину профиля 50 мм и наличие двух усиливаемых углов (один край перегородки упирается в капитальную стену), получаем:

  1. профиль направляющий ПН-2 (50х40 мм) – 5 х 2 = 10 м;
  2. профиль стоечный ПС (50х50 мм) – (5 : 0,6) х 2,5 = 8,33 х 2,5 = 20,9 м. Реально количество стоек принимаем равным 8 для ПС 50х50 мм и добавляем угловую ПС 75х50 мм. То есть требуемое количество 8 х 2,5 =20 м плюс 2,5 м соответственно;
  3. профиль угловой ПУ 20х20 мм – 2,5 х 2 = 5 м.

Количество саморезов рассчитывается индивидуально, учитывая рекомендуемый шаг 35 мм. На данную площадь потребуется около 370 штук саморезов с длиной 25 мм. Длина выбирается с учетом того, что не менее трети самореза должно находится внутри профиля, при толщине листа 12,5 мм 25 мм достаточно.

Крепление направляющего профиля к полу и потолку выполняется дюбель-гвоздями. На указанную длину (5 м) потребуется по 10 дюбель-гвоздей на каждый из профиля, то есть всего 20 штук.

Дополнительные материалы

При необходимости шумоизоляции перегородок из гипсокартона дополнительно приобретается минеральная вата или аналогичный материал из расчета 12,5 кв. м. Чтобы исключить (уменьшить) передачу вибрации от базовых конструкций здания металлическим профилям, используется лента-подложка. Она наклеивается на тыльную сторону профиля после его нарезки и перед монтажом. В случае стоечного профиля желательно проклеить обе стороны, прилегающие к гипсокартонной облицовке. Количество ленты и ее тип выбираются индивидуально.

Заделка стыков между плитами выполняется специальной шпаклевкой или герметиком, на указанную площадь потребуется примерно 7…8 кг. Стыки проклеиваются армирующей лентой, на 8 стыков длиной 2,5 м необходимо 20 метров ленты.

Поверхность гипсокартонных листов шпаклюется и грунтуется, необходимо 15 кг и 2,5 кг материалов соответственно (количество зависит от марки материала и вида дальнейшей отделки).

Полезные советы

Не утихают споры среди строителей по поводу оптимального времени возведения гипсокартонных стен. Одни полагают, что эти работы необходимо выполнять уже после заливки стяжки. Вторая половина считает, что сначала возводятся стены и после их защиты плёнкой из полиэтилена выполняется заливка.

Производители гипсокартона дают рекомендацию выполнять работы до того, как будут смонтированы чистые полы. При этом все «мокрые» работы должны быть уже закончены. Следовательно, сначала заливается стяжка, затем сооружается перегородка из ГКЛ и в завершении монтируются чистые полы.

Если перегородка из гипсокартона устанавливается в загородном доме, в котором отопление проводится с определёнными перерывами неизбежно растрескивание её швов. Чтобы минимизировать эти дефекты необходимо использовать только качественные шпатлёвки и армирующую ленту.

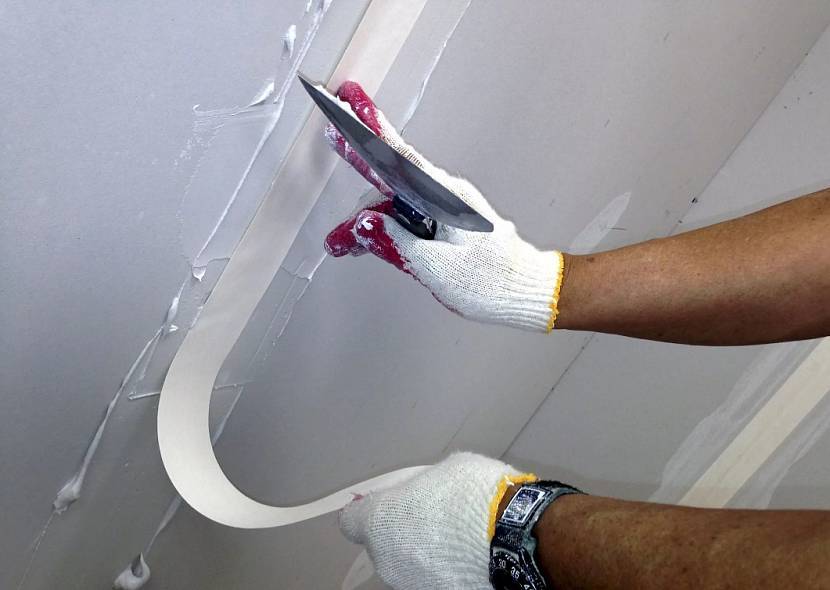

Заделка швов при помощи специально лентыИсточник prorab.help

Для того чтобы повысить звукоизоляцию перегородки можно использовать двойное покрытие листами. Или применить специальный материал из пробки толщиной 4 миллиметра что добавит, как в случае с двойной обшивкой, порядка 3 децибел к звукоизоляции. В 6 децибел увеличивает звукоизоляцию двойной каркас разнесённого типа.

Видео описание

Отделка гипсокартонной перегородки под декоративную отделку штукатуркой в видео:

Коротко о главном

Гипсокартон – это один из первых материалов, о котором вспомнят, когда решают, как быстро возвести межкомнатные стены – из чего лучше выполнить эти работы.

Наряду с другими строительными материалами, использование ГКЛ выглядит более предпочтительным вариантом. Готовые стены практически не требуют дополнительной отделки и, после небольшого шпатлевания, готовы к покраске или оклейке обоями.

В зависимости от требуемых характеристик возводимой перегородки, количество требуемых для работы листов ГКЛ надо предварительно рассчитать. Сделать это достаточно просто, так как размеры листов в каждой разновидности материала стандартные.

Монтаж гипсокартона хоть и требует определённой сноровки, но в целом является достаточно простой операцией.

Варианты монтажа гипсокартона

Гипсокартон к поверхности допустимо крепить тремя способами в зависимости от ровности стен:

  1. На каркас из стандартных оцинкованных профилей, которые являются неотъемлемой частью гипсокартонных систем. Этот вариант отличается тем, что можно получить достаточно ровную поверхность без каких-либо усилий. Набор профилей, а также крепежа к ним, позволяет решить любую проблему, выровняв стены любой кривизны. Как правило, применение гипсокартонных систем позволяет получить между зашиваемой поверхностью и гипсокартоном промежутка. В этом промежутке размещаются различные коммуникации и электрическая проводка. Кроме этого, в подобный промежуток укладывается утеплитель, а также звукоизоляция. Если не заполнить этот промежуток, то гипсокартон прекрасно проводит звуки. Как правило, стараются решить сразу несколько проблем, в том числе и проблемы со звукоизоляцией за счет применяемого материала.
  2. На каркас из деревянных реек. Монтаж такого каркаса мало, чем отличается от монтажа каркаса из металлических профилей, при этом крепеж можно использовать от гипсокартонных систем или крепить рейки непосредственно к стене. Применяя деревянные рейки, допустимо минимизировать потери части жилого пространства, поскольку дерево, если необходимо, можно стесать, чего не сделаешь с профилями из металла. Основной недостаток, это пожароопасность, поэтому каркас лучше обработать специальными огнеупорными составами. Кроме этого, необходимо использовать качественный, сухой материал.
  3. Монтаж гипсокартона без каркаса. Этот способ применим в том случае, если требуется избавиться от незначительных неровностей. Как правило, монтаж осуществляется с помощью различных клеевых смесей или «жидких гвоздей». В таком случае клей наносится, как на поверхность гипсокартона, так и на поверхность стены, причем не полностью, а в виде полос или фрагментарно в шахматном порядке. Если необходимо, то выставляются широкие маяки и гипсокартон крепится к этим маякам. Это наиболее эффективный вариант выравнивания стен с помощью гипсокартона, так как он позволяет максимально сохранять площадь жилых помещений, хотя он не всегда применим.

Каждый способ монтажа имеет свои достоинства и свои недостатки

Последний способ позволяет решить проблему с минимальными затратами, особенно полезной площади, что очень важно. К сожалению, такой способ неприемлем, если кривизна стен достаточно большая, что встречается повсюду, особенно в советских постройках

В таком случае приходится монтировать каркас, отбирая часть полезной площади несмотря на то, что на счету каждый квадратный сантиметр.

Посмотрев видео, можно ознакомиться с тем, как клеить гипсокартон на стены.

Dot and Dab Plasterboard Drylining Plastering by Namis Development Ltd

Watch this video on YouTube

Область применения перегородок из гипсокартона

Скорее всего, вы слышали о таком материале как ГКЛ или гипсокартонные листы. Теперь давайте выясним, почему стоит выбрать для зонирования и декора межкомнатные перегородки из гипсокартона.

ГКЛ – отделочный материал, состоящий из трех композитных прослоек. В этом «бутерброде» средний слой делается из модифицированного гипса для строительных работ с дополнительным армированием. Наружные слои выполняются из картона. Для прочности в гипс дополняются специальные компоненты. Облицовочный картон является основой для финишных покрытий.

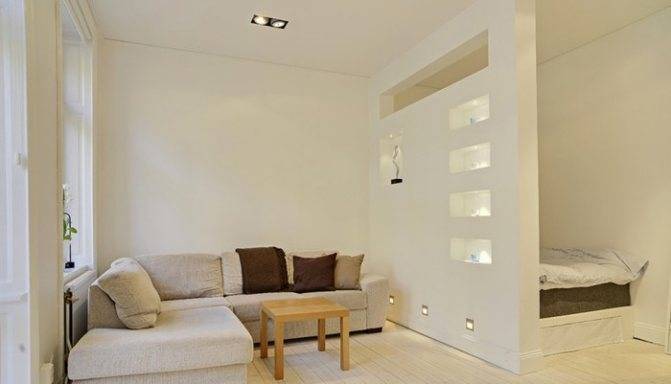

С помощью гипсокартона можно создать оригинальные ниши

Популярность конструкции обусловлена ее простотой. Листы гипсокартона фиксируются к стальному каркасу, а внутренние полости наполняются звукоизоляционными материалами. Каркас делают из горизонтальных профилей, которые крепятся к потолочным и напольным поверхностям.

Гипсокартон применяется во многих областях. Ведь из этого материал можно воплотить в жизнь любые конфигурации и размеры. Например, не составит большого труда соорудить перегородку из гипсокартона с дверью.

В ГКЛ листах можно вырезать любые формы, например, для полок под сувениры

Гипсокартоновые стенки часто применяются для зонирования. Так вы можете отделить рабочий кабинет, игровую или студию. Это может быть и изысканный элемент для украшения интерьера.

Статья по теме:

Существуют следующие варианты перегородок:

  • арочные, стандартные, на двойном или одиночном профиле. При этом учитываются особенности профиля;
  • декоративные перегородки из гипсокартона или функциональные стены;
  • с проемами для дверей или глухие поверхности;
  • раздвижные или неподвижные. Это зависит от техники монтажа.

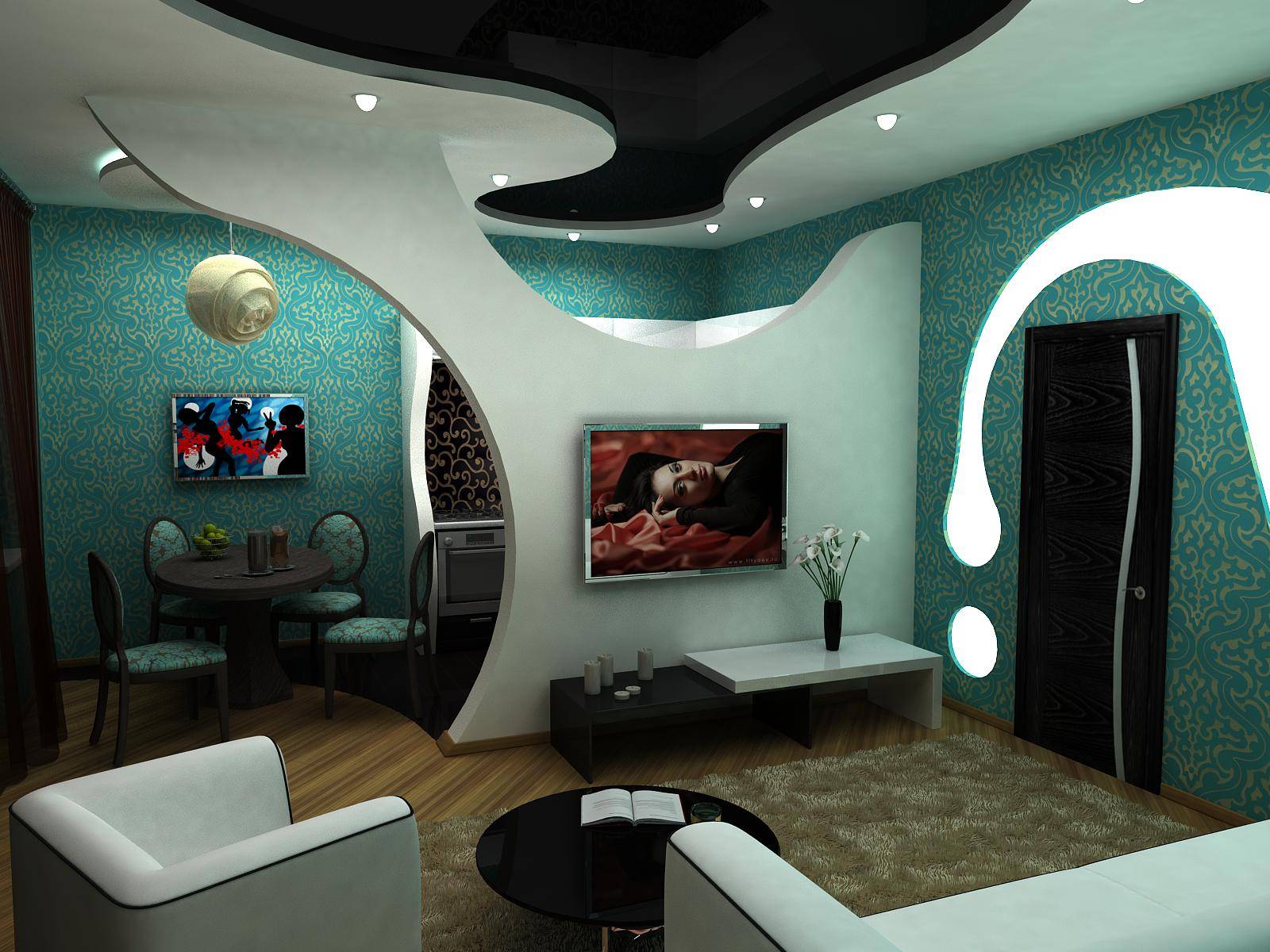

Из данного материала можно создавать арки самой причудливой формы

Декоративные варианты применяются для декорирования помещения, а также маскировки интерьерных недочетов.

Кроме перегородок гипсокартон применяется для потолков. Это позволяет сделать поверхности идеально ровными. Также можно воплотить в жизнь дизайнерские задумки в виде многоуровневых конструкций. Актуальны и ниши из данного материала. В них можно установить подсветки или разные сувениры.

С помощью арочных конструкций можно создать оригинальный декор в помещении. А отделка из гипсокартона позволяет скрыть с глаз любые дефекты стен.

В гипсокартоновых конструкциях можно использовать оригинальные подсветки

Как может выглядеть интерьер с гипсокартонными перегородками можно посмотреть в этом видео:

Watch this video on YouTube

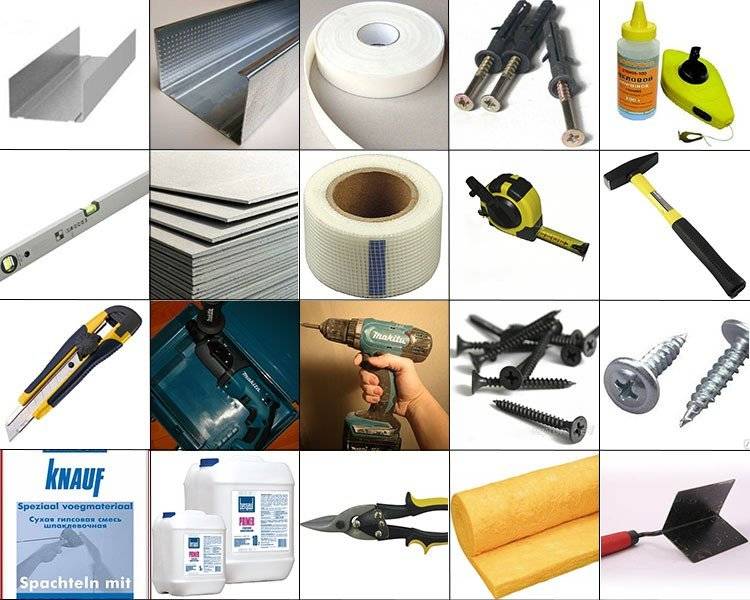

Необходимые инструменты и материалы

Для того чтобы своими руками сделать гипсокартонную перегородку, вам понадобятся:

  • лазерный уровень или ватерпас, отвес;
  • шуруповёрт и саморезы;
  • ножницы для резки металла, нож для гипсокартона;
  • рулетка и уголок;
  • рубанок с наклонным лезвием.

Список материалов:

  1. Качественные металлические профили из достаточно толстой стали – направляющие (uw) и несущие (cw). Идеальная толщина профиля – 75 мм. Профиль толщиной 50 мм не обеспечит достаточную надежность конструкции, 100-миллиметровый увеличит толщину перегородки, что может быть нежелательно из соображений экономии площади.
  2. Гипсокартон. Тип ГКЛ может быть любым: обычным, влагостойким, огнестойким. Выбор будет зависеть от условий эксплуатации.
  3. Деревянные брусья по размеру несущих профилей для усиления дверного проема.
  4. Крепеж: дюбели, саморезы по металлу с диаметром 3,5 мм и длиной 8,5 мм для соединения профилей, саморезы для гипсокартона диаметром 3,5 мм и длиной 25 мм.

Достоинства и недостатки стеновых гипсокартонных конструкций

Для начала, наверное, имеет смысл вкратце выделить положительные и отрицательные стороны стеновой каркасной конструкции из гипсокартона. Разобравшись в них, можно будет со знанием дела определиться, подходит ли подобная перегородка для конкретного случая, или нет.

После проведения отделочных работ гипсокартонная конструкция будет выглядеть полноценной стеной.

Итак, к преимуществам гипсокартонных перегородочных конструкций можно отнести следующие моменты:

Материалы, используемые для возведения таких стен, довольно легкие, поэтому не утяжелят межэтажные перекрытия. Следовательно, смонтированная конструкция будет абсолютно безопасной для здания.
Стены и перегородки из гипсокартона не являются капитальными, поэтому для их возведения не потребуется оформлять разрешения, получение которого сопряжено с потерей немалого количества времени, средств, сил и нервов.
Гипсокартон производится в нескольких вариантах — это простые листы (ГКЛ), влагостойкие (ГКЛВ), огнестойкие (ГКЛО). Для потолочных конструкций выпускаются облегченные листы

Поэтому стены и перегородки могут быть возведены из этого материала в любой из комнат, в том числе и в помещении санузла или около печи или камина.
Доступная стоимость как самого гипсокартона, так и комплектующих элементов для постройки каркаса позволяет для проведения ремонта приобрести их семье даже со скромным бюджетом.
Вполне реально спроектировать и смонтировать из гипсокартона стены, имеющие сложные декоративные и полезные формы, например арочные дверные проемы или функциональные ниши и шкафы, позволяющие отказаться от покупки мебельных аксессуаров.
При выравнивании этим материалом стен, не потребуется удалять старую штукатурку.
Конструкция стен из гипсокартона (или при выравнивании стен гипсокартоном каркасным способом) позволяет сразу же провести работы по утеплению и звукоизоляции.
В каркас выстраиваемой стены можно спрятать электропроводку.
Имеется полная возможность обойтись без привлечения бригады строителей, так как все работы можно произвести самостоятельно или с одним помощником.
Материал является «дышащим» и экологически чистым, что немаловажно для обустройства жилых помещений.
Стена или перегородка, возведенные этим способом, получаются идеально гладкими, пригодными для любого облицовочного материала, будь то обои, краска или керамическая плитка.

Для выравнивания или выстраивания стен в ванной используются влагостойкие листы гипсокартона

Цены на гипсокартон

гипсокартон

Теперь, для объективности картины, необходимо рассмотреть и отрицательные стороны гипсокартонной конструкции. О них желательно знать заранее, чтобы впоследствии, уже при эксплуатации комнат, не столкнуться с некоторыми неожиданными неудобствами. :

Деревянные закладки в металлический каркас гипсокартонной конструкции

  • Стена из этого материала не сможет выдержать навешивание непосредственно на гипсокартон каких-либо тяжелых предметов, так как листы довольно тонкие (12.5 мм), хрупкие, а сам гипс не отличается особой прочностью. Поэтому, если в перспективе есть делание повесить на стену, например, телевизор или бра, то их месторасположение необходимо определить на этапе планирования конструкции, и предусмотреть для крепежа дополнительные перемычки из металлического профиля с деревянными закладками.
  • Конструкция стены будет иметь минимальную толщину порядка 80 мм, а частенько — и значительно больше. Тем самым несколько скрадывается площадь комнаты. Но задумайтесь, а если использовать для перегородки другие материалы? Практически любой другой даст еще большую толщину. Поэтому этот недостаток можно назвать очень сомнительным.
