Перекос фаз: определение, причины его возникновения и способы защиты
В однофазном режиме значение напряжения должно составлять 220 вольт, а при трёхфазном — 380 вольт. Но в реальности эти числа практически не встречаются.
Поэтому проверив значение напряжения в розетке, можно наглядно убедиться в существовании перекоса фаз.
Чтобы приблизить значение напряжения к стандартным значениям, необходимо понимать, что подразумевается под словосочетанием «перекос фаз», его причинами и возможными способами устранения.
- Суть понятия
- Причины возникновения
- Способы защиты
- Последствия перекоса
Фаза — это электрическая цепь с некоторым значением синусоидальной электродвижущей силы.
Трёхфазная цепь, в свою очередь, состоит из трёх электрических цепей, которые владеют синусоидальной электродвижущей силой с одинаковой амплитудой и частотой тока.
Трёхфазная сеть состоит из трёх синусоидальных токов или напряжений, которые имеют одну частоту и сдвинуты по фазе на угол, равный 120 градусам.

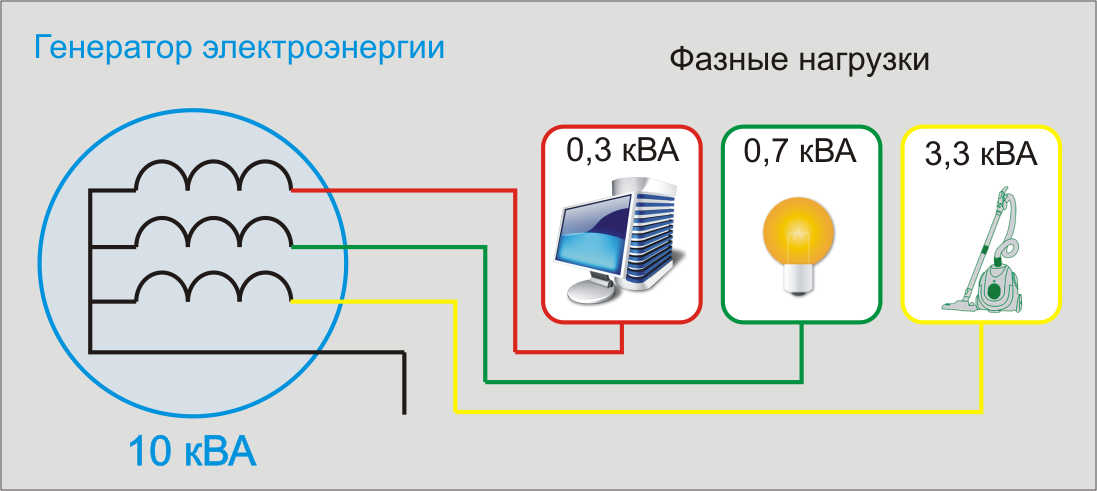

Если потребителей электрической энергии подключить к фазам сети неравномерно — например, большинство сосредоточить в одной, а в двух других их будет гораздо меньше — это приведёт к асимметрии напряжения. При этом в трёхфазных четырёхпроводных сетях несимметричность параметров будет менее заметна, так как нулевой провод выравнивает неравномерность напряжения по фазам.
Причины возникновения
Нарушение симметричности напряжений в трёхфазной цепи — нежелательная ситуация. Поэтому для того чтобы её устранить, необходимо понять, почему она может возникнуть. Причины перекоса фаз в трёхфазной сети сводятся к основным трём обстоятельствам:
- неравномерное группирование потребителей;
- отсоединение нулевого провода;
- замыкание фазного провода на землю.
При неправильном распределении потребителей в трёхфазной трёхпроводной цепи, напряжение на них будет существенно отличаться. Потребители, обладающие наименьшим сопротивлением, окажутся под повышенным напряжением. Токоприёмники с большим значением сопротивления будут иметь напряжение, не достигающее оптимального значения.
На источниках электроэнергии неравномерное распределение напряжения по фазам скажется в виде увеличенного потребления энергии, повреждений изоляции, износа, сокращение срока службы. При использовании автономного дизельного генератора увеличится расход топлива и охлаждающего вещества.
Снижение качества электрической изоляции для потребителей чревато такими последствиями:
- повреждение, поломка бытовых приборов или электрической проводки;
- возникновение пожара;
- получение травм;
- выход из строя электроприборов.
Способы защиты
Устранить нежелательное явление перекоса можно с помощью организационных мероприятий и установкой защитной аппаратуры.
К организационным мероприятиям относится правильное распределение нагрузки по всем фазам с учётом мощности. Недостатком является тот факт, что при всём желании проектировщика произвести очень точное размещение, особенно при подключении квартир, домов, невозможно.
Защитная аппаратура, которую можно установить:
- Трёхфазный автоматический выключатель.
- Трёхфазный стабилизатор напряжения.
- Реле контроля фаз. Особенно целесообразно использовать реле совместно со стабилизаторами напряжения.
- Симметрирующие трансформаторы. По строению они отличаются от силовых тем, что имеют дополнительную обмотку, которая включается между заземлением средней точки и нулём.
Недостатки трёхфазных стабилизаторов:
- излишний расход электроэнергии;
- низкая надёжность работы из-за частой смены деталей;
- принцип работы, способствующий появлению перекоса фаз.
Последствия перекоса
Наиболее просто обнаружить неравномерность напряжения даже без вольтметра в быту. При его пониженном значении бытовые приборы могут не включаться, осветительные приборы будут гореть очень тускло.
Последствия неравномерного распределения нагрузки:
- ухудшение качества электроэнергии;
- появление уравнительных токов, из-за которых потери электроэнергии увеличиваются;
- неэффективная работа электрооборудования, снижение качества электрической изоляции и, как следствие, уменьшение срока службы аппаратуры.
Перекос фаз — явление крайне нежелательное, но, к сожалению, довольно распространённое при работе электрооборудования. Полностью искоренить его почти невозможно. Поэтому необходимо следить, чтобы отклонения значения напряжений всегда находились в допустимых пределах. Это обеспечит длительный срок службы электроприборов и сохранит здоровье и жизнь обслуживающему персоналу.
Причины перекоса
Авария, которая напрямую влияет на перекос фаз – обрыв нуля, так как именно этот провод играет роль баланса в трехфазной сети. Как известно, при надлежащей работе сети из трех фаз напряжение в обоих фазных проводах составляет 220В.
Второй фазный провод начинает выдавать 380В – как вы думаете, что в этом случае происходит с бытовой техникой в доме? Конечно, она начинает выходить из строя, сильно пострадает та техника, которая находится на самом конце сети. Тем более что не все автоматы отключаются сразу. В такой ситуации приборы могут воспламениться, как и проводка. Как видим, обрыв нуля в сети вызывает непоправимые последствия, которые опасны для человека, так как отсутствие заземления может привести к поражению током, при включенных приборах.
Схема работы перекоса фаз в трехфазной сети
Еще одной причиной перекоса считается неправильное распределение напряжения в частном доме с трехфазной сетью. Например, бытовая техника, которая потребляет много энергии, сгруппирована в одном месте, и все они включены в одну розетку, а все остальные свободна. И если провести исследования сети, то на свободной фазе напряжение будет гораздо больше, чем на загруженной. Конечно, автоматы могут прекратить подачу электричества в перегруженную сеть, просто отключив фазную сеть.
Но давайте представим такую ситуацию, что автомат заклинило. Что может произойти? Перегрев проводки, деформация и возгорание, так что даже без обрыва нуля, может случиться перекос. Избежать этого просто – достаточно правильно распределить приборы, потребляющие электричество.
Перекос фаз. Какие нормы на перекос фаз
Перекос фаз явление в электротехнике встречающееся довольно часто. Практики хорошо знакомы с ним и знают его последствия. А вот причина негативных его проявлений далеко не всем понятна.
Сначала давайте определимся в терминах. Речь идет о разнице напряжений, между фазами в трехфазной сети или фазными и нулевым проводником в той же трехфазной цепи. Под перекосом мы будем понимать различие этих напряжений.
Напомним, что любая трехфазная цепь может быть выполнена с «глухо заземлённой нейтралью» либо с «изолированной нейтралью». Первая имеет три фазных проводника и, так называемый, нулевой провод. Вторая только три фазных проводника. Соответственно, потребители в первой цепи могут быть соединены как в треугольник, так и на звезду. Во второй только в треугольник. В сети 380/220 В с глухо заземлённой нейтралью потребители, в подавляющем большинстве случаев, подключены по схеме «звезда». Это относится как к асинхронным двигателям, так и к «осветительным нагрузкам». О таких случаях мы будем вести речь в дальнейшем. Сделаем одно замечание. Сопротивление питающих линий является конечным, носит омический характер и должно учитываться при расчете трехфазной цепи.
Так называемый перекос фаз, является отклонением от нормальной разницы между мгновенными значениями линейных напряжений, либо результатом изменения фазового угла между линейными напряжениями. Последний случай можно исключить из рассмотрения, так как он встречается крайне редко.
Когда мы определились с терминами можно перейти к рассмотрению вопроса по существу. И тут становиться всё просто. Предположим, что все нагрузки у нас осветительные. Под этим термином понимают активные нагрузки, например в виде ламп накаливания. Ещё, предположим, что к одной из фаз подключено лампочек значительно больше чем к остальным. Токи, протекающие через них, по законам Кирхгофа будут протекать не только через нулевой проводник но, и через других потребителей. В результате падение напряжения на потребителях других фаз неизбежно вырастет. Это и вызывает перекос фаз.
Все это можно объяснить и через напряжения. Большой ток одной из фаз создает небольшое, но вполне реальное падение напряжения в нулевом проводе. Это напряжение сдвинуто на угол 120о относительно других фаз. Поэтому напряжение, приложенное к их нагрузкам, является суммой фазного напряжения и напряжения на нулевом проводе.
Крайним случаем перекоса фаз является однофазное замыкание на «землю». В этом случае токи короткого замыкания будут протекать и через потребителей, питающихся от двух других фаз что, неизбежно, вызовет перенапряжение в них.
Ещё одним из случаев того же порядка является обрыв нулевого провода. При этом также нарушается баланс токов в нагрузках. Напряжения в сети могут изменяться крайне непредсказуемо, в зависимости от величины нагрузки на каждую из фаз. Практики знают, что напряжения в бытовых розетках, в этих условиях могут достигать даже линейных значений. Ещё перекос фаз возникает при обрыве одного из фазных проводников. Такой режим называется неполнофазным.
Обрыв нейтрального проводника
Обрыв нулевого провода в 3-х фазной электрической сети самая неприятная авария, которая вызывает немедленно перекос фаз. Она является непосредственной причиной выхода из строя однофазного электрооборудования.
В этом случае величина напряжения становится 380 В, вместо положенных 220 В, что будет катастрофой для электроприбора, рассчитанного на данное напряжение.
На электрических подстанциях в силовых согласующих трансформаторах 3 имеющихся обмотки, соединены по схеме «звезда». Из общей точки их подключения исходит нулевой проводник. В случае его обрыва в электросети создается несимметрия напряжений, то есть перекос фаз, который находится в прямой зависимости от подключенной нагрузки. Ниже рисунок демонстрирует такую ситуацию.
Рисунок показывает: если все нагрузки RH одинаковы, то наиболее загруженной окажется фаза C, а разгруженная – фаза А. Обрыв нейтрального проводника вызывает неуправляемый процесс.
Последствия обрыва нулевого проводника
В конечном результате неуправляемого процесса последует перераспределение в фазах разности потенциалов. Проводник фазы, которая подвержена наибольшей загрузке, будет выполнять роль нейтрального провода и напряжение в нем увеличится до 380 вольт. В фазе, загруженной по минимуму, напряжение «проседает» до 127 вольт и ниже.
Тогда, если в домашней электросети будут включены электроприборы, то индикатор будет показывать наличие в розетках двух фаз, то есть 380 В. Все потребители электроэнергии будут запитаны по принципу «Звезда без нуля».
Отсюда следует, что выйдут из строя первыми потребители энергии с двигателями. К их числу следует отнести: холодильники, вентиляторы, сплит-системы, стиральные машины, кондиционеры.
За ними последуют ИБП и приборы, в конструкцию которых включены нагревательные элементы. Точная радиоэлектронная аппаратура, которая содержит элементы локальной защиты пострадает меньше всего. Современный телевизор, скорее всего, отключится, но сгореть не должен.
В худшем положении окажутся потребители электроэнергии, находящиеся «в конце» данной цепочки. На этом участке сети будет наблюдаться превышение допустимых величин нагрузки и положение усугубляется тем, что далеко не все автоматы сработают в штатном режиме.
Тогда возрастает вероятность возгораний источников потребляемой мощности и электропроводки. В этом состоит исключительный эпизод перекоса фаз. Полная асимметрия напряжений сети приводит к поражению электрическим током, если к тому же отсутствует надежное дополнительное заземление.
Методы защиты
Одна из причин обрыва нейтрали указывает на неверное подсоединение нулевого проводника либо нарушение последовательности подключений проводов электриком. Однако аварийная ситуация также может создастся и без человеческого фактора.
Так, например, не исключено «отгорание» нейтрального проводника на электроподстанции или в силовом распределительном щите, обрыв жилы в электрическом кабеле и др. Когда нулевой проводник не надежно закреплен, то он нагревается, окисляется и в конечном итоге перегорает.
Использование больших номиналов предохранителей также может привести к аналогичному результату. Частенько нулевая жила обрывается от обледенений, проведения некачественных ремонтных работ, от сильного ветра и др.
Единственный выход из такого аварийного положения просматривается в немедленном отключении питающего напряжения. Это действие доступно сделать вручную, но не всегда можно успеть. С подобной задачей на высоком уровне справляются автоматические устройства защиты, которые способны моментально отключить сеть при возникновении в ней перенапряжения.
К таким устройствам относятся стабилизаторы, УЗО, в которых предусмотрена защита от повышенного напряжения, дифференциальные автоматы, реагирующие на обрыв нейтрали, автоматические выключатели.
Возможности автоматических выключателей расширяются, если совместно с ними используются расцепители напряжения, срабатывающие от допустимой максимальной и минимальной величины разности потенциалов. Нередко для предупреждения аварийных ситуаций используются специализированные реле напряжения.
Эффективен также ограничитель перенапряжения УЗИП. Он отключает электросеть при перенапряжении в электрической проводке, которое возникает из-за обрыва либо «отгорании» нейтрального проводника, при попадании разряда молнии и по ряду других причин. Часто используется в частных домовладениях.
Как исправить проблему с перекосом фаз
Представленные ниже специализированные устройства выбирают с определенным запасом по мощности (20-25%). Это продлит срок службы оборудования, упростит перемещение техники и подключение новых нагрузок. Для экономии средств можно создать защиту только для отдельных групп потребителей.
Стабилизатор
Такие аппараты можно использовать для поддержания заданного уровня напряжения в одной или трех фазах. Как правило, дополнительно обеспечивается фильтрация импульсных помех. Дорогие модели формируют на выходе сигнал с минимальными искажениями синусоиды.
Современный электронный стабилизатор с индикацией рабочих параметров на ЖКИ экране
Симметрирующий трансформатор
Технику этой категории в соответствующем исполнении применяют в одно,- и трехфазных сетях. С ее помощью:
- обеспечивают одинаковое распределение нагрузки для источника электропитания вне зависимости от реального распределения токов по фазным линиям;
- предотвращают падение напряжения (сглаживают переходной процесс) при подключении мощных двигателей и других изделий с индуктивными характеристиками;
- оптимизируют потребление электроэнергии, когда нагрузка отличается выраженными реактивными параметрами внутреннего сопротивления.
Вместо симметрирующего трансформатора для устранения перекоса применяют комплекты конденсаторов. Также используют комбинированное включение емкостных/ индуктивных компенсационных элементов.
Как исправить перекос фаз
Предотвратить негативные последствия для оборудования от перекоса между фазами позволяет трехфазный стабилизатор. Еще его часто называют трансформатор для выравнивания перекоса фаз. В отличие от бытовых стабилизаторов напряжения, фазные стабилизаторы устраняют асимметрию путем усиления или перераспределения нагрузки. Применение этого прибора позволит исключить случаи, когда из-за превышения потребления мощность на одной фазе автоматически отключается электричество во всем доме.
Пример HTML-страницы
В принципе, функцию многофазного симметрирующего стабилизатора может выполнять сборка из трех однофазных стабилизаторов напряжения. Совместное использование трех стабилизаторов может сулить существенную выгоду. Принцип действия трехфазного прибора заключен в том, что он имеет одно устройство запаса и преобразования энергии, в роли которого выступает импульсный трансформатор. Если сказать проще, здесь однофазный стабилизатор, установленный на наиболее просаженной фазе, вынужден компенсировать повышение напряжения за счет увеличения потребляемой мощности, что сопровождается сильным снижением КПД преобразователя.
Трехфазные же стабилизаторы берут необходимую для выравнивания мощность от фаз, на которых напряжение выше номинального, за счет этого размер потерь на преобразование значительно ниже. При этом происходит дополнительная нагрузка на ненагруженные фазы, то есть стабилизируется не только потребительская, но и частично питающая сеть. Наличие общего инвертора также позволяет поддерживать трехфазную сеть при временном отсутствии напряжения на одной из фаз питания.
Напряжения в трехфазной сети
Вначале перед тем, как перейти к рассмотрению вопроса о перекосе фаз и к какой опасности он приводит, не лишним будет напоминание о видах напряжений, существующих в трехфазной сети, и некоторых других нюансах.
Разность потенциалов (токи) рассматриваемой сети, по отношению к активной нагрузке, сдвинуты по циклу на 120 градусов. Между любыми двумя фазами присутствует линейное напряжение, величина которого составляет 380 В. Провод любой из них, по отношению к нулевому проводу, имеет значение 220 В, которое называется фазным напряжением.
В современных электрических кабелях жилы имеют цветовую окраску, в соответствии с которой принято их подключать к электросети. Нулевой проводник всегда обозначается синим цветом, а «земляной» — желтым с зелеными полосками.
Для подключения линейного напряжения используются любые другие цвета, кроме отмеченных двух. В зависимости от производителя кабелей набор цветных проводников, подключаемых к фазным шинам, может варьироваться в различных сочетаниях.
Если потребитель электроэнергии нуждается в однофазном напряжении, то он аналогично и называется. К нему подводится как минимум два провода: от нейтрали и провода фазного напряжения (220 В), не считая «земляной» шины. Потребители электроэнергии считаются трехфазными, если для питания требуют разность потенциалов 380 вольт.
Если суммарная мощность электроэнергии составляет меньше 10 кВт, то к таким потребителям, по большей части, подводят однофазное напряжение. Когда в дом введено такая разность потенциалов и нейтральный проводник, то следует обязательно позаботиться об оборудовании надежного контура заземления. Иначе, вероятная возможность фазового перекоса может вызвать необратимые последствия с печальным исходом.
Перекос фаз в трехфазной сети: причины, защита и способы устранения
При эксплуатации силовых сетей 380 Вольт возможны нарушения, существенно влияющие на качество поставляемой потребителю электроэнергии. Одно из таких отклонений – перекос фаз, проявляющийся в неравномерном их распределении по подключенным к линии нагрузкам.
Результатом этого эффекта является существенное снижение мощности включенного в промышленную трехфазную сеть оборудования (трансформаторов или двигателей, в частности). В домашних условиях оно чревато повреждением бытовой техники, подключенной к одной из фаз электросети загородного дома.
Это объясняется тем, что напряжение в ней становится сильно заниженным или наоборот – превышает допустимую норму. Для предупреждения негативных последствий разного напряжения на фазах 380 Вольт разработан ряд организационных и технических мер.
Допустимые нормы перекоса
Для ограничения допустимых отклонений напряжений из-за перекоса фаз разработаны нормативы, регламентирующие их значения для промышленных силовых сетей. При превышении этих норм появляется реальная опасность выхода из строя силового оборудования, подключенного к данной линии. Их точные значения приводятся в соответствующих ГОСТах и других документах, определяющих порядок эксплуатации электрооборудования (в ПУЭ, например).
В соответствие с нормативами устанавливаются фиксированные соотношения между номиналами напряжений и токов в наименее и наиболее нагруженных участках линий. Для силовых распределительных щитов оно не должно превышать 30%, а для вводов в частные дома (ВРУ) – 15%. Согласно действующим ГОСТам допустимый перекос фаз по отдельным линиям с обратными токами не может быть более 2-х процентов, а по нейтральной жиле трансформатора – 4 процентов.
Нарушение симметрии в высоковольтных сетях
Инверторные сварочные аппараты способны нарушить распределение нагрузки тока
В сетях высокого напряжения появление нежелательной асимметрии связано с наличием мощных однофазных нагрузок или трехфазных потребителей с неодинаковым распределением по фазам.
Источниками перекоса в промышленных сетях 0,38-10 кВ являются различные типы плавильных электропечей (рудотермические, индукционные и подобные им нагревательные установки).
К перечню создающего асимметрию оборудования следует отнести инверторные сварочные аппараты, отличающиеся высокими токами потребления и способными нарушить равномерность распределения по нагрузкам.
Мощными источниками опасной асимметрии являются тяговые подстанции железнодорожного транспорта, поскольку современные электровозы представляют собой однофазные потребители электрической энергии. Их мощность достигает нескольких сотен киловатт, что только увеличивает вероятность нарушений при распределении нагрузок.
Убедиться в их наличии можно с помощью специальных токоизмерительных клещей, посредством которых удается проверить цепи, работающие с перегрузкой. При обнаружении в одной из фаз токовых значений, заметно превышающих допустимые величины, можно смело говорить о наличии опасного перекоса.
Негативное влияние перекоса напряжений и токов
Перекос фаз может привести в негодность электрооборудование
На появление фазной асимметрии необходимо оперативно реагировать по таким причинам:
- В этом случае реальна угроза повреждения подключенных к данной сети приборов или же ухудшение их рабочих показателей.
- Это приводит к нарушениям в работе источников электроэнергии (трансформаторов подстанции, в частности).
- Еще одно следствие ненормального распределения фаз – уменьшение срока эксплуатации станционного оборудования.
Для рядового потребителя последствия асимметрии выливаются в увеличение расходов на электричество, ремонт бытовых приборов, а также в возможность получения травм. Если перекос в линии вызван разрушением нулевого провода, условия для защиты от электрического удара заметно ухудшаются. Обрывается шина устройства заземления (ЗУ), смонтированного на трансформаторной подстанции, в отсутствии местного контура пользователь остается абсолютно беззащитным.
Что такое менструальный цикл?
Этот процесс повторяется у всех здоровых женщин ежемесячно, за исключением беременных и кормящих грудью.
Природа каждый месяц готовит женщину к потенциальной беременности и делает все, чтобы плод оказался в комфортных и благоприятных условиях, в которых можно гармонично расти и развиваться.
Невозможно представить себе регулярный менструальный цикл без участия структур головного мозга и гормонов.
Последовательность событий, происходящих во время нормального цикла, обусловлена тесной взаимосвязью работы гипоталамуса, передней доли гипофиза, яичников и эндометрия.
Если цикл не укладывается в эти временные отрезки, это не является нормой. В этом случае стоит обратиться к гинекологу и пройти комплексное обследование под его руководством.
Рисунок 1 — Схема фаз менструального цикла
Перекос фаз. Что это такое и с чем он связан? Как исправить?
Одним из выдающихся благ цивилизации является электричество. Благодаря тому, что это открытие в наше время так распространено, жизнь общества в целом, и каждого человека в отдельности, значительно упростилась и стала более комфортной.
Вместе с тем, время от времени, в электросети могут возникать трудности, требующие решения. С ростом средней мощности бытовых приборов и техники, установленной в одном месте, например, в квартире, нередко возникает явление, называемое перекосом фаз.
В таких случаях, очень многие задаются вопросом, какие причины вызывают перекос фаз? И так, давайте разбираться.
Что же собой представляет перекос фаз

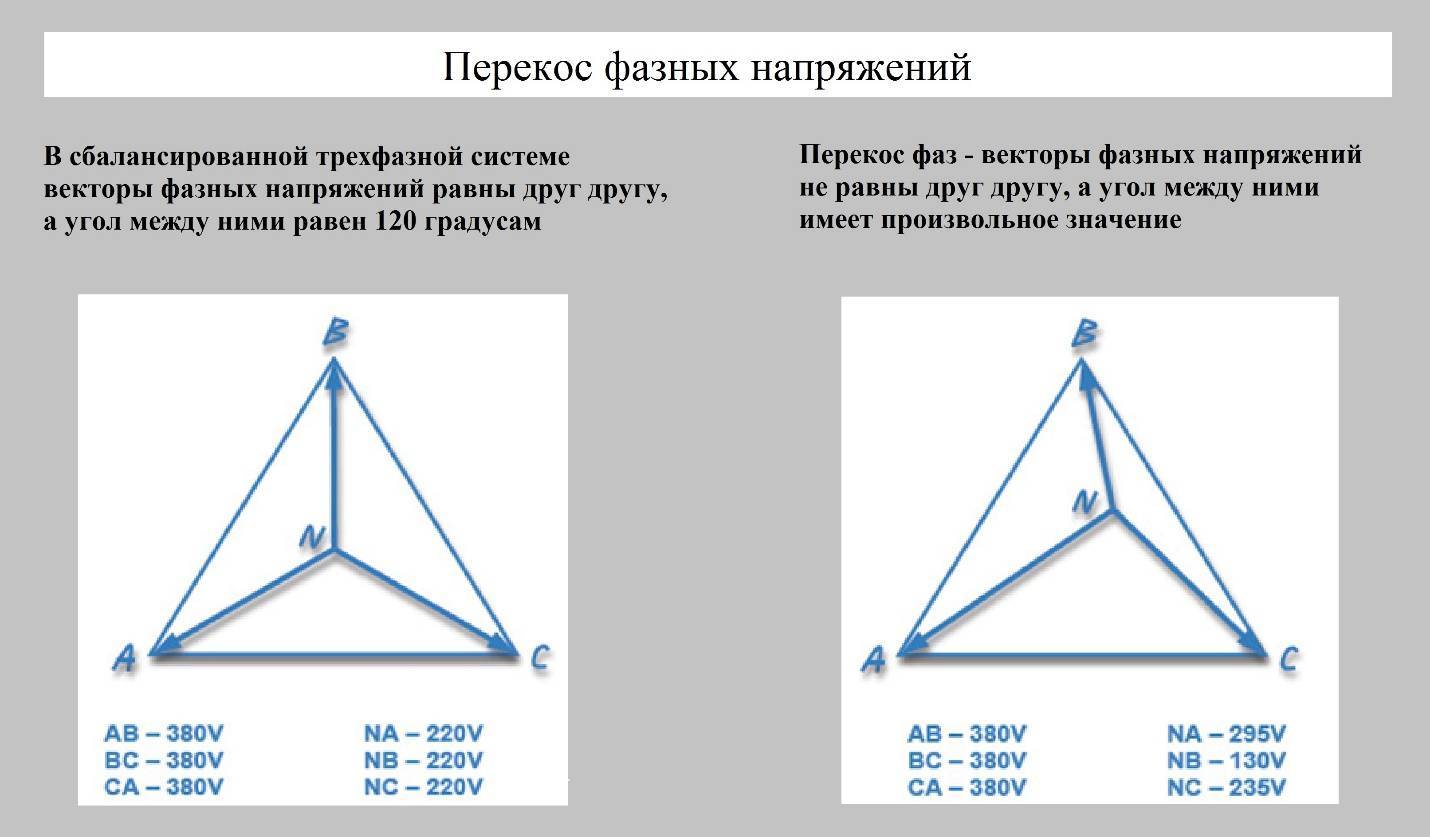

Трехфазную электрическую сеть в идеале можно представить равносторонним треугольником с нейтральной точкой в его середине.
Перекос фаз
Он отражает работу силового трансформатора на подстанции, которая установлена в каждом микрорайоне города и предназначена для равномерного распределения электричества по всем потребителям. Стороны этого треугольника – это векторные линии, соединяющие его вершины. Обозначив вершины точками A, B, C и нейтралью N, можно составить таблицу напряжений и зависимость между ними:
- AB=BC=CA=380 В
- AN=BN=CN=220 В
При этом напряжения AB, BC, CA в 1,73 раза больше напряжений AN, BN, CN. Идеальный трехфазный генератор, который обычно используется для питания всех бытовых приборов и промышленных сетей, должен обеспечивать эти уровни напряжений в широком диапазоне нагрузок.
Причины перекоса фаз
Причин перекоса может быть несколько, однако, наиболее распространенной является причина, связанная с неправильной и неравномерно распределенной нагрузкой в фазах внутренних сетей. В случае возникновения перекоса на объекте с трехфазным питанием, это означает, что одна или две фазы работают с перегрузкой, тогда как другие фазы имеют гораздо меньшую нагрузку.
Однофазные потребители нередко попадают на одну фазу, и в этом случае перекос фаз образуется при одновременном включении большого количества бытовой техники. Первыми признаками перекоса могут быть бытовые приборы, мощность которых заметно упала, или они вообще перестали работать. Освещение становится тусклым, а лампы дневного света начинают мерцать.
Важно
Основная опасность ситуации состоит в том, что бытовые приборы начинают работать некорректно, и появляется реальная возможность поломок вплоть до полного выхода их из строя. Наибольшая часть негативных последствий приходится на различные виды электродвигателей, которые установлены почти во всех приборах.
После того, как выяснился вопрос, что такое перекос фаз и с чем он связан, необходимо рассмотреть основные способы борьбы с этим явлением. Следует сразу отметить, что данные способы не являются универсальными, а подходят только для конкретных ситуаций.
Устранение перекоса фаз
Для того, чтобы избежать перекос фаз, необходимо осуществить тщательное планирование всех мощностей и рассчитать все возможные нагрузки с их правильным распределением по фазам. Как правило, составляется подробный электропроект на квартиру или дом.
При эксплуатации необходимо выполнять проверку тока с помощью специальных тестеров. Если возникнет необходимость, должна быть выполнена переброска однофазных нагрузок с более загруженных фаз на менее загруженные.
Ток на каждой фазе трёхфазного автомата должен быть тщательно измерен, после чего нужно перераспределить однофазные нагрузки так, чтобы токи на каждой фазе были приблизительно равными.
Эта работа должна выполняться только профессионалом, имеющим специальное оборудование.
Защита от внешнего перекоса фаз может быть исполнена с помощью стабилизаторов напряжения. На каждую фазу устанавливают определённый стабилизатор. Это будет более эффективно, чем установка одного трёхфазного стабилизатора.
В заключение необходимо подчеркнуть, что перекос фаз может стать причиной повреждения или полного выхода из строя электроприборов. Следовательно, для её устранения необходимо установить стабилизаторы или привлечь профессионалов, которые квалифицированно спроектируют электросеть.
Защита от перенапряжения. Что поможет защитить сеть?
Источник бесперебойного питания для частного дома.
Меры защиты
Как бороться с негативными проявлениями, станет понятно после детального изучения определенного проекта. Общая рекомендация – обеспечение равномерного распределения (подключения) нагрузок. Но выполнить это условие не всегда возможно. Наличие разнообразных однофазных потребителей значительно усложняет задачу.
Защита от перекоса фаз в трехфазной сети
Эффективный и достаточно простой способ защиты – специализированное реле. Это устройство в непрерывном режиме контролирует состояние отдельных фаз. При выходе параметров за границы определенного диапазона источник питания отключается.
Регулировка напряжения в трехфазном реле
Дополнительные функции прибора пригодятся на практике. Динамический контроль подключения отдельных фаз (очередности) окажет помощь при работе с асинхронными электродвигателями. Эта опция предотвратит вращение ротора в обратную сторону. Автоматическое отключение источника при разрыве цепи исключит рассмотренные выше аварийные ситуации.
Защита в однофазной сети
Эта часть системы не способна оказать корректирующее влияние на электроснабжение. Для защиты нагрузок по току (напряжению) устанавливают защитные автоматы. Чтобы поддерживать электрические параметры питания на оптимальном уровне, применяют стабилизаторы.
Использование симметрирующего трансформатора
Одним из наиболее эффективных средств предотвращения перекоса фаз считается симметрирующий трансформатор, способный поддерживать установленное значение фазного напряжения. Он производит выравнивание не на отдельной фазе, а обеспечивает симметрию всех имеющихся фаз. То есть, выравнивается вся трехфазная сеть.
Это высокотехнологичное устройство работает даже при 100-процентных перекосах напряжения и устраняет их в самом широком диапазоне, независимо от причин возникновения. Прибор равномерно распределяет потребителей между фазами, поддерживает заданное значение напряжения. Преобразует токи трехфазных сетей под конкретные условия эксплуатации, выполняет ряд других важных функций.
От чего зависит симметрия напряжений
Трехфазный ток
Симметрия напряжения системы между распредсетями и потребителями электроэнергии зависит от:
- импеданса силовой цепи;
- напряжений на выводах генератора;
- тока, протекающего через приемники, сети передачи и распределения (распределение мощности в системе).
Напряжения на выходных контактах генераторов, как правило, симметричны из-за конструктивных особенностей и эксплуатационных характеристик синхронных машин, применяемых для выработки электроэнергии на электрических станциях. В случаях задействования асинхронных агрегатов, например, в ветряных установках, также получается симметричное трехфазное напряжение.
В локальных сетях генерации и распределения энергии, созданных со стороны потребителя, могут наблюдаться отличающиеся процессы. Многие из этих небольших блоков, например, фотоэлектрические элементы, подключенные к низковольтной сети силовой электроникой, имеют относительно высокий импеданс, что вызывает усиливающийся дисбаланс напряжения.
Сопротивление части энергосистемы неодинаково для отдельных фаз. Геометрическое расположение линий с асимметрией относительно земли вызывает различия и в их электрических параметрах. В целом, эти отклонения очень малы и могут быть незначительными при использовании превентивных мер.
Асимметрия на стороне нагрузки
Наиболее распространенными являются случаи перекоса фаз на стороне нагрузки. Приемниками, вызывающими асимметрию в сети, являются:
- блоки однофазных нагрузок, подключенных к трехфазной, например, индукционные печи, сварочный трансформатор;
- трехфазные приемники, работающие с периодической асимметрией (дуговые печи);
- множество неравномерно распределенных однофазных нагрузок, включенных между фазными и нейтральными проводниками, например, у муниципальных потребителей в низковольтных сетях.
Асимметрия нагрузок по фазам
Важно! Неисправность системы также является причиной перекоса фаз. Распространенными случаями являются замыкания на землю, неисправности проводов
Такие дефекты вызывают падения напряжения в одной-двух фазах, что может способствовать перенапряжению в других фазах.
Последствия перекоса фаз:
- Снижение эксплуатационного срока электрооборудования;
- Увеличение энергопотребления;
- Нарушения в работе двигателей и генераторов, снижение их мощности;
- Возможность повреждения электроприборов и устройств.
Принцип работы и функции реле контроля фаз
Итак, в каждом станке существует правильный порядок фаз, при котором все двигатели при данном подключении крутятся в правильном направлении. Если питающие фазы перепутаны, то всё тоже будет крутиться, но неправильно, и возможно недолго.
В реле контроля фаз есть схема, которая вычисляет порядок чередования фаз (Phase-sequence), и в соответствии с этим порядком срабатывают выходные контакты. Контакты эти можно подключить куда угодно — в контрольную цепь
, к звонку или лампочке, разрывать цепь питания цепь питания всего устройства или катушки контактора двигателя.
Последнее применение рекомендует производитель, я же рекомендую включать его в аварийную (контрольную) цепь, чтобы весь станок, в котором установлено это реле, не мог запуститься. Естественно, если аварийная цепь выполнена правильно, как я это рекомендую в статье по приведённой ссылке.
Это главное применение.
Другое применение — защита от пропадания фазы (Phase-loss). Или от существенного понижения напряжения на одной из фаз (асимметрия, или перекос фаз) (Three-phase Asymmetry).
От пропадания фазы для защиты электродвигателей также применяется мотор-автомат или тепловое реле, но они срабатывают по тепловой перегрузке, а это уже критический режим. А реле контроля фаз — электронное устройство, и сработает раньше (1-3 сек), не дав двигателю перегреться. В случае выравнивания фаз включение происходит тоже не сразу, а через необходимое время (5-10 сек).
Уровень напряжения асимметрии можно выставить во всех реле контроля фаз, а вот время включения/выключения, как правило, регулируется лишь в навороченных моделях. Кроме того, для функции обнаружения асимметрии существует такой полезный параметр, как гистерезис, который обеспечивает более «плавную» работу устройства. Он тоже, как правило, не регулируется.
Таким образом, можно сказать, что реле контроля фаз — устройство, которое контролирует качество трехфазного питающего напряжения в промышленном оборудовании. И естественно, что реле контроля фаз – 3-х фазное устройство.
