Усиление безопасности
Порядок монтажа любых переносных заземлений, применяемых в электроустановках, предполагает обязательное приложение усилий, способствующих повышению уровня безопасности рабочего персонала. Своевременное принятие всех необходимых мер сводит к нулю вероятность случайной подачи опасного напряжения на участки линии, на которых производятся ремонтные работы. С этой целью потребуется предпринять следующие обязательные действия:
Дверцы коммутационной аппаратуры, посредством которой напряжение с кабельного ввода подается на данный участок электросети, надежно запираются на замок.
На контакты ножевых колодок рубильников, подающих напряжение в действующую сеть, надеваются специальные изоляционные колпаки.
На ключи коммутационных устройств вывешиваются предупредительные плакаты типа «Работа на линии» или «Осторожно – работают люди».
Вывешены плакаты на автоматических выключателях «Не включать, работа на линии»
Знание основных положений этого документа обязательно проверяется в ходе инструктажа, проводимого с членами монтажной бригады перед началом восстановительных работ на линии электропитания.
Каждый член бригады электромонтажников должен, знать в каких случаях и как он обязан действовать при возникновении угрозы поражения током. Лицо, осуществляющее допуск бригады к работам, вправе требовать с каждого из ее членов знания правил оказания первой медицинской помощи пострадавшему от токового удара. Кроме того, на особо опасных участках помимо лица, ответственного за проведение работ, назначается наблюдатель из числа оперативного персонала. Его функция состоит в наблюдении за порядком рабочих операций и выдаче указаний на нарушения, допущенные при их проведении.
При снятии и наложении переносного заземления работник обязан строго соблюдать вышеописанный порядок действий. Даже если в сеть ошибочно подалось напряжение – при подсоединенной струбцине заземляющего кабеля работника не ударит током.
Обустройство повторного заземления
Данный метод позволяет понижать опасное для человека значение тока замыкания и других повреждений проводки и электрических приборов. При этом, повторное заземление – это отдельно расположенная и независимая от основного контура система заземлителей.
Установка предусматривает срабатывание в аварийной ситуации ближайшего автомата защиты. Наиболее часто, повторным способом, обустраивается старое здание с устаревшей двухжильной алюминиевой проводкой. Проводку ведут к каждому потребителю от места сварки концевого контакта на основании контура. На корпус щита провода закреплены с помощью болтов и гаек с гроверами.
Снятие — переносное заземление
Снятие переносного заземления должно производиться в обратном порядке: сначала оно отсоединяется от токоведущих частей, а затеи от заземляющей проводки.
Снятие переносного заземления должно производиться в обратном порядке: сначала оно отсоединяется от токоведущих частей, а затем от заземляющей проводки.
Порядок снятия переносных заземлений обратный — сначала отсоединяют фазные концы, а затем заземляющий конец, также с применением средств защиты.
| Установка переносного заземления. |
При снятии переносного заземления, наоборот, сначала его отсоединяют от шин и проводов, а потом от заземляющего устройства. Такой порядок вызван тем, что сборные шины, электрические машины, аппараты и в особенности воздушные и кабельные линии после снятия напряжения могут в течение некоторого времени сохранять электрический заряд.
| Приспособление на штанге для одновременной проверки отсутствия напряжения и наложения заземления на провода ВЛ на деревянных опорах. |
При снятии переносных заземлений сначала снимают зажимы с токоведущих частей, затем отсоединяют заземляющий провод. Все операции по наложению и снятию переносных заземлений необходимо производить с применением диэлектрических перчаток.
Наложение и снятие переносных заземлений, включение и отключение заземляющих ножей должно отражаться на оперативной или пневматической схеме, в оперативном журнале и в наряде.
Наложение и снятие переносных заземлений должны осуществлять два лица. Все переключения в электрических схемах подстанции, ЗРУ-6-10 кВ и других эпергообъектах нефтепроводов производят по распоряжению или с ведома вышестоящего дежурного персонала.
Наложение и снятие переносных заземлений производится а диэлектрических перчатках, в.
Наложение или снятие переносных заземлений, выполняемое как единичная операция или в комплексе с переключениями, по которым не требуется составление бланка, и выполняемое в присутствии лица оперативного персонала, имеющего квалификационную группу V, производится без бланков переключений с записью в оперативном журнале.
Наложение и снятие переносных заземлений должны осуществлять два лица.
Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках напряжением выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.
Установка и снятие переносных заземлений в электроустановках выше 1000 В должны выполняться в диэлектрических перчатках с применением изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.
Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.
Защитное заземление в электроустановках (назначение, принцип действия, устройство, нормирование)
Заземление электроустановки — преднамеренное электрическое соединение ее корпуса с заземляющим устройством.
Заземление электроустановок бывает двух типов: защитное заземление и зануление, которые имеют одно и тоже назначение – защитить человека от поражения электрическим током, если он прикоснулся к корпусу элекроустановки или других ее частей, которые оказались под напряжением.
Защитное заземление – преднамеренное электрическое соединение части электроустановки с заземляющим устройством с целью обеспечения электробезопасности. Предназначено для защиты человека от прикосновения к корпусу электроустаноувки или других ее частей, оказавшихся под напряжением. Чем ниже сопротивление заземляющего устройства, тем лучше. Чтобы воспользоваться преимуществами заземления, надо купить розетки с заземляющим контактом.
В случае возникновения пробоя изоляции между фазой и корпусом электроустановки корпус ее может оказаться под напряжением. Если к корпусу в это время прикоснулся человек – ток, проходящий через человека, не представляет опасности, потому что его основная часть потечет по защитному заземлению, которое обладает очень низким сопротивлением. Защитное заземление состоит из заземлителя и заземляющих проводников.
Есть два вида заземлителей– естественные и искусственные.
К естественным заземлителям относятся металлические конструкции зданий, надежно соединенные с землей.
В качестве искусственных заземлителей используют стальные трубы, стержни или уголок, длиной не менее 2,5 м, забитых в землю и соединенных друг с другом стальными полосами или приваренной проволокой.
В качестве заземляющих проводников, соединяющих заземлитель с заземляющими приборами обычно используют стальные или медные шины, которые либо приваривают к корпусам машин, либо соединяют с ними болтами.
Защитному заземлению подлежат металлические корпуса электрических машин, трансформаторов, щиты, шкафы.
Защитное заземление значительно снижает напряжение, под которое может попасть человек. Это объясняется тем, что проводники заземления, сам заземлитель и земля имеют некоторое сопротивление. При повреждении изоляции ток замыкания протекает по корпусу электроустановки, заземлителю и далее по земле к нейтрали трансформатора, вызывая на их сопротивлении падение напряжения, которое хотя и меньше 220 В, но может быть ощутимо для человека. Для уменьшения этого напряжения необходимо принять меры к снижению сопротивления заземлителя относительно земли, например, увеличить количество исскуственных заземлителей.
Обозначения системы заземления
Системы заземления различаются по схемам соединения и числу нулевых рабочих и защитных проводников.
Первая буква в обозначении системы заземления определяет характер заземления источника питания:
T — непосредственное соединения нейтрали источника питания с землёй.
I — все токоведущие части изолированы от земли.
Вторая буква в обозначении системы заземления определяет характер заземления открытых проводящих частей электроустановки здания:
T — непосредственная связь открытых проводящих частей электроустановки здания с землёй, независимо от характера связи источника питания с землёй.
N — непосредственная связь открытых проводящих частей электроустановки здания с точкой заземления источника питания.
Буквы, следующие через чёрточку за N, определяют способ устройства нулевого защитного и нулевого рабочего проводников: C — функции нулевого защитного и нулевого рабочего проводников обеспечивается одним общим проводником PEN.
S — функции нулевого защитного PE и нулевого рабочего N проводников обеспечиваются раздельными проводниками.
Для предупреждения несчастных случаев от поражения электрическим током необходимо контролировать состояние изоляции проводов электроустановок.
Состояние изоляции проводов проверяют в новых установках, после реконструкции, модернизации, длительного перерыва в работе.
Профилактический контроль изоляции проводов проводят не реже 1 раза в 3 года.
Сопротивление изоляции проводов измеряют мегаомметрами на номинальное напряжение 1000 В на участках при снятых плавких вставках и при выключенных токоприемниках между каждым фазным проводом и нулевым рабочим проводом и между каждыми двумя проводами.
Сопротивление изоляции должно быть не меньше 0,5 Мом
Требования к переносному заземлению
Металл кабеля должен выдерживать максимальные токи короткого замыкания, определяемые током и временем срабатывания защиты заземляемых устройств и линий. Места соединений должны иметь минимальное переходное сопротивление. Длина провода заземления между фазными зажимами составляет от 0.4 до 9 м, а длина спуска заземления от 2 до 15 м в зависимости от области применения заземления.
Пайка различными припоями строго воспрещена, поскольку припой имеет низкую температуру плавления и при прохождении больших током может расплавиться и вытечь из зоны пайки.
Крепление кабеля к струбцине при помощи метода обжима.
Изолирующие рукоятки и штанги должны иметь необходимую механическую прочность и высокие диэлектрические характеристики. На рукоятках и штангах должен присутствовать бортик или предохранительное кольцо для предотвращения соскальзывания руки в направлении зажима или струбцины.
Каждое устройство переносного заземления должно иметь прочную бирку, на которой штамповкой обозначены сечение заземления, номинальное напряжение и инвентарный номер номер. Маркировка может быть нанесена на одну из струбцин (как правило на ту, которая крепится к заземлителю).

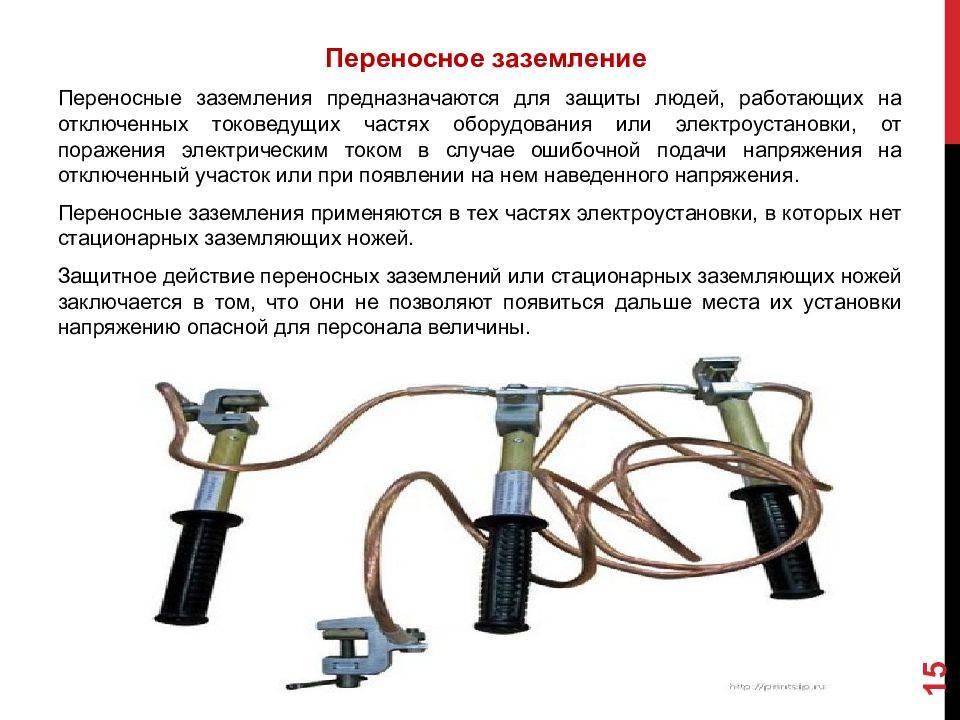

7.11. Заземления переносные
Заземления переносные предназначены для защиты работающих на отключенных токоведущих частях электроустановок от ошибочно поданного или наведенного напряжения при отсутствии стационарных заземляющих ножей.
Заземления должны соответствовать требованиям государственного стандарта.
Заземления состоят из проводов с зажимами для закрепления их на токоведущих частях и струбцинами для присоединения к заземляющим проводникам. Заземления могут иметь штанговую или бесштанговую конструкцию.
Провода заземлений должны быть гибкими, могут быть медными или алюминиевыми, неизолированными или заключенными в прозрачную защитную оболочку.
Для выбора сечений проводов заземлений по условию термической стойкости рекомендуется пользоваться следующей упрощенной формулой:
– минимально допустимое сечение провода, мм;
–наибольшее значение установившегося тока короткого замыкания;
–время наибольшей выдержки основной релейной защиты, с;
–коэффициент, зависящий от материала проводов (для меди =250, а для алюминия=152).
В таблицах 4.6 и 4.7 показаны допустимые по условиям термической стойкости токи короткого замыкания в зависимости от сечения проводов и времени выдержки релейной защиты 0,5; 1,0 и 3,0 с, рассчитанные по приведенной формуле для медных и алюминиевых проводов.
При больших токах короткого замыкания разрешается устанавливать несколько заземлений параллельно.
#G0Сечение медного провода, мм
При выборе заземлений в эксплуатации следует также проверять их на соответствие требованиям электродинамической устойчивости при коротких замыканиях по следующей формуле:
где: – минимально необходимый ток динамической устойчивости для заземления;
– наибольшее значение установившегося тока короткого замыкания.
Значения должны указываться в паспортах на каждое конкретное заземление.
Конструкция зажимов для присоединения заземления к токоведущим частям должна допускать его наложение, закрепление и снятие с помощью специальной штанги.
Зажим для присоединения к заземляющему проводнику должен быть выполнен в виде струбцины или соответствовать конструкции специального зажима на этом проводнике.
В местах присоединения проводов к зажимам должны быть приняты меры для предотвращения излома жил.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Заземления переносные Оно создает электросвязь с землей обесточенных частей рабочего оборудования, шин и ЛЭП на случай несанкционированного поступления напряжения или возникновения наведенного тока, которых в данный момент быть не должно. Спрашивайте, я на связи!
Устройство
Переносное заземление является довольно простым приспособлением. Оно состоит из провода заземления, проводов, с помощью которых «коротится» фаза, и зажимных контактов, которыми выполняется крепление к заземляющей клемме и фазным проводам. Провода берутся медные многожильные большого сечения. Они могут быть как оголенными, так и в прозрачной изоляции для обеспечения осмотра и визуального контроля над их состоянием. Этими проводами соединяют между собой все зажимные контакты.
Соединение выполняется в обязательном порядке только сваркой или прессовкой. Обычная пайка недопустима, так как при протекании через переносное заземление больших токов происходит разогревание всех его элементов, и пайка может потечь. В результате нарушится контакт, что приведет к ситуации опасной для жизни ремонтного персонала.
Струбцина имеет специальное ушко, облегающее процесс по закреплению, и выполнена таким образом, чтобы можно было использовать специальную штангу. Эта штанга необходима для работы с теми токопроводящими конструкциями, до которых сложно дотянуться, с воздушными линиями электропередачи, при работе с механических подъемников, лестниц и тому подобного. Кроме струбцин могут использоваться пружинные зажимы. Образцами таких устройств являются ПЗРУ-1М, комплектуемое вытяжными штангами, ЗПЛ-10, рассчитанное для работы с сетями от 10 кВ, ЗПП-500, где цифры указывают, что устройство рассчитано на номинальное напряжение 500 кВ.
В некоторых случаях в комплект устройства может входить бур, которым выполнятся заземления. Он может понадобиться при использовании в полевых условиях. На зажимных контактах в обязательном порядке указывается сечение провода и величина рабочего напряжения, для работы с которым рассчитано устройство и заводской номер изготовителя.
Такое заземление имеет два вида исполнения: однофазное и трехфазное. Однофазное заземление переносного типа — самое простое и представляет собой два зажимных контакта соединенных общим заземляющим проводом. Может комплектоваться штангой или просто иметь ручки из диэлектрического материала.
Трехфазное исполнение имеет уже три зажимных контакта для каждой фазы с закорачивающими проводами и общим заземляющим проводом, идущим к земляному зажимному контакту.
Для работы на трехфазных воздушных ЛЭП напряжением выше 330 кВ использование трехфазных устройств является нецелесообразным. Это объясняется тем, что расстояние между фазовыми проводами в этом случае довольно большое. Поэтому вся конструкциями получилась бы слишком тяжелой, громоздкой и не приспособленной для работы. В таких случаях используют три однофазных устройства.
Установка переносного заземление
Перед тем как начать работу, необходимо убедиться, что в данной электрической сети тока не существует. По установочным данным этим производством должны заниматься специалисты в количестве не менее двух человек. Перед началом работ необходимо проверить наличие напряжения. Все работы производятся строго в диэлектрических перчатках, посредством специальной штанги. Данное производство включает в себя следующие этапы:
- осуществить подключение заземляющего проводника к проводке, которую заземляют;
- специальным прибором проверить наличие напряжения в токоведущей части;
- клеммы набрасывать поочередно при помощи штанги на токоведущие элементы, которые необходимо отключить при производстве данной работы;
- закрепить зажимы также посредством штанги;
- если по каким-либо причинам невозможно произвести данную работу с помощью штанги, то это делается руками в диэлектрических перчатках и только на участках с напряженностью не более 1000 вольт.
- создание заземления происходят в положении стоя на земле или на лестнице, сделанной из дерева или другого материала, который купирует напряжение;
- очень опасно и запрещается! подниматься на конструкции до проверки наличия напряжения;
- для того, чтобы снять переносное заземление, необходимо проделать те же действия только в обратном направлении: отсоединить клеммы с токоведущих элементов, затем отсоединить их от заземляющих устройств.
Комплект переносного заземления
Составляющие переносного заземления
В составе комплекта переносного заземления имеется три главных элемента:
- токопроводящий элемент;
- контакт;
- изолирующий слой или сразу несколько изоляторов.
Согласно особенностям конструкции, переносные системы делятся на:
- бесштанговые;
- штанговые;
- штанговые с металлическими компонентами.
Бесштаноговые системы состоят из следующих частей:
- токопроводящего элемента (гибкого провода);
- контактного элемента (струбцины, зажимов фаз вместе с крепежом);
- изоляции, произведенной из гибкого поддерживающего и контролирующего фала.

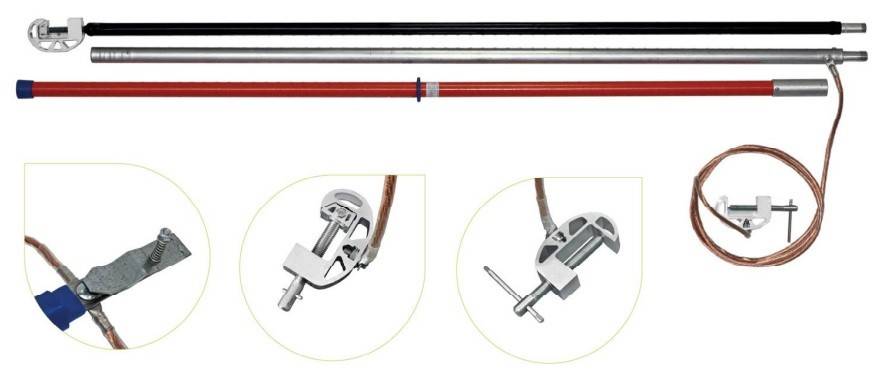

Штанги изолирующие оперативные и штанги переносного заземления включают в себя:
- токопроводящий элемент (гибкий провод);
- контактные зажимы фаз, наконечники, струбцины;
- изоляцию, изготовленную из диэлектрика.

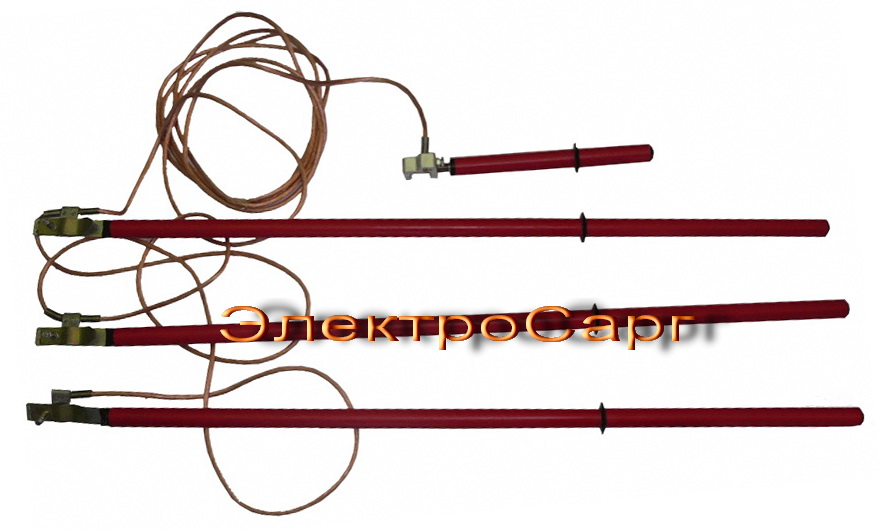

На картинке выше представлена схема штангового заземления, где цифрами обозначены ее элементы:
- Зажимы фаз.
- Штанги.
- Провод закорачивающий.
- Провод заземляющий.
- Зажимы.
Конструктивными частями заземлительной системы со штанговыми компонентами из металла являются:
- токопроводящий элемент с металлическими компонентами (стыкуется с гибким проводом);
- зажим контактов, присоединенный к струбцине со звеном из металла;
- штанга-изолятор из диэлектрика, соединенная с токопроводящим элементом и фалами.
На рынке представлены устройства защиты с одной и тремя фазами. Трехфазные системы имеют один проводник заземления и выполняют закорачивающую и заземляющую функцию для трех фаз. Однофазная защита предназначена для защиты работников, занятых на электрических установках с напряжением выше 110 кВт. Такой подход обусловлен тем, что при наличии нескольких фаз между ними необходимо определенное расстояние, а это приводит к излишней громоздкости конструкции.
На картинке выше показано переносное заземление с наличием электродинамических ножей. Цифрами обозначены следующие его элементы:
- Провод заземления.
- Провод закорачивающий.
- Зажимы.
- Ножи.
- Штанги-диэлектрики.
Обратите внимание! Одно из применений переносных систем — защита работников, занятых ремонтом воздушных линий и распределительных электроустановок
Заземление для пожарной техники
Пожарные автомобили защищаются переносными заземлительными системами, которые позволяют работать в условиях попадания на токопроводящие части оборудования водяных струй. В состав переносного заземления для пожарных машин входят:
- заземляющий проводник (подвергнутый опрессовке гибкий провод из меди в прозрачной оболочке);
- наконечники;
- струбцины.
Наконечники прикрепляются болтами к струбцине с одной стороны и к стволу пожарного автомобиля — с другой.
Заземление для воздушных линий
Чтобы предотвратить поражение током людей при электромонтажных работах на воздушных линиях, используются две разновидности однофазных и трехфазных заземлений:
- Системы, оснащенные цельной штангой-изолятором. Такие приспособления ставят с монтажных вышек. Также для подъема наверх могут использоваться монтажные когти и лазы.
- Заземлители переносного типа с составной штангой, содержащей токопроводящие металлические элементы. Использование таких устройств имеет место в случае ремонтных работ на высоковольтных линиях электропередачи, в тех случаях, когда работы проводятся с траверсов. Заземлители производятся в однофазной комплектации, поскольку удлиненная штанга в купе с металлическими деталями слишком много весит. А вот однофазные модификации удобны в работе, так как не вынуждают электромонтеров физически перегружаться.
Защита на распределительном оборудовании
При наведении напряжения от соседних цепочек или непроизвольно направленном напряжении на распределительные устройства возможно поражение током. В таких случаях применяются переносные заземлители, которые могут разниться в методах установки в распределительные устройства. Монтаж фазных струбцин осуществляется на наконечники в виде шаров или цилиндров, на токопроводящие шины, а также на участки местонахождения плавких предохранителей. По конструкции все виды устройств одинаковы, а место проведения монтажных работ выбирается исходя из поставленных задач и характеристик той или иной установки.
Из чего изготавливают
Основным материалом для создания переносного заземления является медь и алюминий. Алюминий встречается достаточно редко, так как не всегда может выдержать высокую нагрузку, и стоит дороже. Чаще всего токопроводящая часть делается из медных проводов. Сам провод не всегда оснащается изоляцией. Изолированный проводник имеет прозрачную оболочку. При испытаниях проверяют этот момент, поскольку изоляция может помешать обнаружить разрыв жил провода.

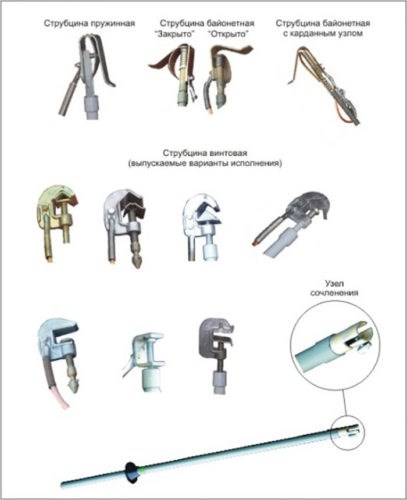

Для того чтобы устройство можно было закрепить к электроприбору, на конце каждого провода имеются специальные струбцины. Зажимы такой конструкции позволяют надежно зафиксировать изоляцию.
Для того чтобы можно было закрепить с помощью струбцин заземление, нужна изолирующая штанга и специальное ушко на струбцине. Возможно применение и другой конструкции с барашком, но встречается она значительно реже.
Провода никогда не должны соединяться на скрутках. Для надежного контакта между ними и зажимами соединение выполняется при помощи опрессовки, сварки или болтовых соединений.
Внимание! Нельзя паять провода, предназначенные для заземления
Важность сроков применения
Любые предметы имеют свои сроки эксплуатации, например, для переносного заземления они составляют не более 8 лет, согласно требованиям ГОСТ. Необходимость соблюдения сроков испытания переносных заземлений объясняется достаточно просто. Если не придерживаться их, возрастет риск опасности при работах. Оборудование должно находиться в исправном состоянии, что необходимо регулярно проверять.
При неисправности переносных конструкций, их заменяют. Соблюдение эксплуатационных сроков помогает избежать многих проблем, которые могут быть связаны с обветшалостью конструкций. Замену производят, если в результате испытаний обнаружено, что оборвано более 5% жил, или провода расплавлены, нарушена прочность контактов.
Требования стандартов
Проверку переносных заземлений нужно проводить регулярно, однако сроки ее регламентированы нормативами. Стандарты настаивают на частоте испытаний не реже чем один раз в полгода. Кроме этого, ГОСТ требует проводить внешний осмотр переносных заземлений еще как минимум два раза в этот же временной период. Исследования проводят чаще, если заземление применяется для медицинских приборов, аппаратов, использующихся для восстановления здоровья, проведения специальной терапии.
Те же требования предъявляются к другим устройствам, влияющим на функционирование человеческого организма или используемых длительное время. Относится это правило и к источникам повышенной опасности. Если планируется перенос заземления на другой прибор и подключение к новому контуру, испытания переносных заземлений нужно будет проводить снова. При перемещении заземления сроки исчисляются заново. Исключением является только общий эксплуатационный срок.
При применении системы с глухозаземленной нейтралью проверяют не только ее, но и цепь «фаза-ноль».
Заземление линий электропередач на столбах
Переносное заземление, предназначенное для ЛЭП, отличается от «наземных» вариантов наличием длинных изолированных штанг. Кроме того, на рабочих концах установлены не винтовые зажимы, а захватные крюки с фиксаторами.
Поскольку такие работы, проводятся как правило в поле, где нет штатного защитного заземления, применяются переносные заземлители. Они обычно входят в комплект.
Учитывая отсутствие винтовых зажимов, и, как следствие, менее надежный контакт с токонесущим проводом, устанавливаются дублирующие заземления: по 2–3 комплекта на один высоковольтный провод.
Монтаж производится с земли: то есть оператор стоит на грунте, а не устанавливает заземление со столба.
Штанговые переносные заземления для ЛЭП выполняются однофазными. Для соединения заземленных проводов между собой, линии соединяются на грунте, в точке соединения с переносным заземлителем.
