Известные марки
Сейчас на отечественном строительном рынке представлен большой выбор дренажных труб. В нашей стране их выпуск осуществляют компании Рувинил, Насхорн, Политек и другие. К популярным маркам труб можно отнести:
- Перфокор — дрены с двойной стенкой, поэтому они очень прочные. Выпускаются изделия как в бухтах, так и отрезками с классом жесткости от SN4 до SN8. Трубы диаметром от 110 до 160 мм соединяются муфтами ECOPAL без уплотнительных колец.
- Корсис — гофрированные трубы с двойной стенкой, выпускаемые фирмой Полипластик. Предприятия этого бренда работают не только в России, но и в странах СНГ. Кроме дренов под этой маркой выпускаются фасонные детали для их соединения.
- Прагма — изделия применяются при строительстве ливневого, коммунального и промышленного дренажа. Для их изготовления используется полипропилен, который выдерживает сильные перепады температур и устойчив к ударам. Кроме того, дрены из этого материала легко режутся и соединяются между собой. Существует возможность монтировать их с ПНД и ПВХ трубами. Монтаж изделий Прагма проводится вручную, что дает явную экономию при строительных работах.
- Софтрок — изделия производятся по технологии одноименной компании. Перфорированные трубы выполнены с пенополистирольным наполнителем. Укладка изделий проводится без использования щебня, что позволяет сократить время строительных работ и повышает эффективность дренажа.
Среди зарубежных производителей особенно известны Polieco, Uponor, Wavin и Rehau.
Выбор труб
Чтобы правильно подобрать трубы с перфорацией для самостоятельного изготовления дренажной системы, необходимо учитывать:
- материал изготовления;
- вид труб;
- технические параметры.
Из каких материалов изготавливаются
Для сооружения дренажных систем используются перфорированные трубы, изготовленные из следующих материалов:
асбоцемента. Материал является достаточно прочным и долговечным. Однако такие факторы, как низкий уровень экологической безопасности и большой вес, усложняющий процессы транспортировки и монтажа, снижают спрос на данные изделия;
Асбестоцемент почти не используется для дренажа
керамики. Керамические трубы также применяются крайне редко, так как относительно высокая стоимость дополняется хрупкостью и тяжестью материала. Среди положительных качеств можно отметить прочность и длительный срок использования (более 30 лет);
Керамика отличается повышенной хрупкостью
пластик. В большинстве случаев перфорированные трубы изготавливаются из поливинилхлорида (ПВХ), полипропилена (ПП), полиэтилена низкого давления (ПНД).
Полимерные отличаются невысокой стоимостью, длительным периодом эксплуатации (более 50 лет), разнообразием, малым весом, гибкостью, что в значительной степени упрощает процесс самостоятельной установки. Однако они негативно реагируют на ультрафиолетовые лучи и большую разницу температур, что может привести к деформации.
Пластик – наиболее популярный материал
Для организации дренажных систем чаще всего применяются пластиковые трубы.
Разновидности труб с перфорацией
В зависимости от вида стенки трубы с перфорацией могут быть:
гладкостенными.
Могут быть изготовлены из разных материалов, причем из керамики и асбоцемента производится только данный вид. Пластиковые отличаются небольшой прочностью и при механическом воздействии могут деформироваться. Поэтому область применение гладкостенных труб с перфорацией, изготовленных из пластика – это изготовление дренажной системы на участках небольшого размера при достаточности диаметра 10 см;
Перфорированный гладкостенный тип (пластик)
гофрированными. Гофрированная перфорированная труба – это наиболее распространенный вид изделий, изготовленных из пластика, который отличается высоким уровнем прочности. Использовать продукцию данного вида можно на любых участках, в том числе и в месте прохождения автомобильной трасы, нахождения автостоянки и так далее.
Полиэтиленовые трубы также могут быть:

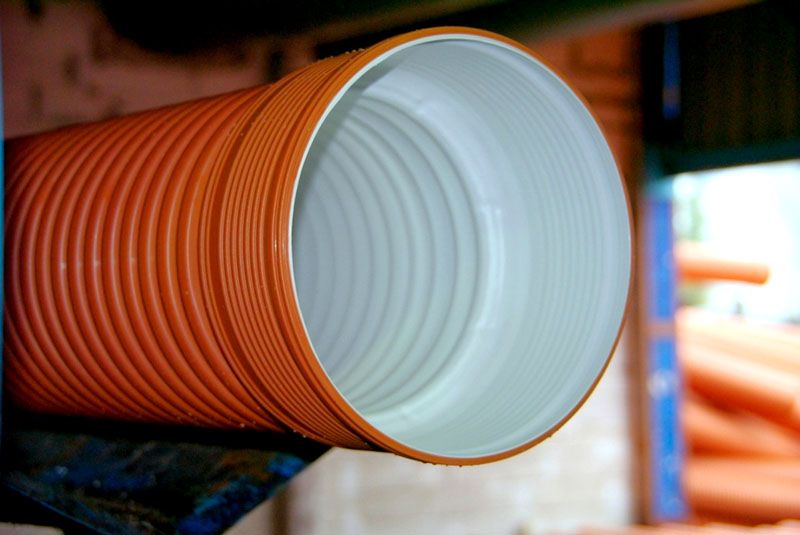

двухслойными, изготовленными из ПНД и ПВХ, что увеличивает запас прочности;
Изделие из двух материалов для дренажных систем
дополнены фильтром. Труба с фильтром из кокосовой стружки позволяет продлить срок службы дренажной системы, так как защитный слой препятствует проникновению в систему отходов, загрязнителей и иных элементов;
Защитный фильтр из кокосовой стружки

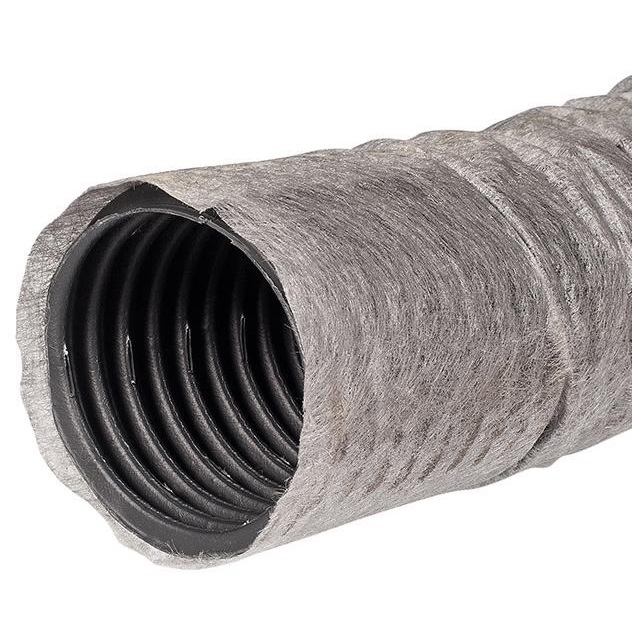

дополнены геотекстилем. Трубы с геотканью также предназначены для продления срока службы дренажной системы и защиты коммуникаций от различных загрязнений.

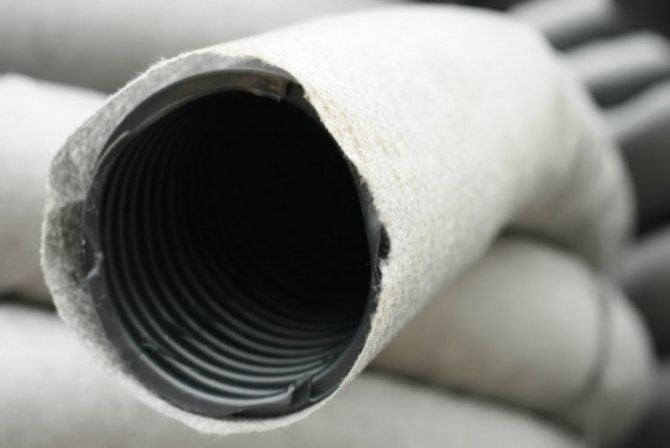

Защитный геотекстиль
Определение технических параметров
Труба дренажная гофрированная перфорированная также подбирается в зависимости от следующих параметров:
- диаметра. Для обустройства дренажной системы участка 6 – 10 соток достаточно труб с диаметром 110 мм. Для участков больших размеров требуется проведение предварительного расчета диаметра. Как правило, работа выполняется профессионалами с использованием специальных программ;
- класс жесткости. Чтобы трубы смогли выдержать давление грунта, расположенного поверх дренажной системы, необходимо в соответствии с ГОСТ подобрать соответствующий класс жесткости. Средние показатели приведены в следующей таблице:
| Глубина пролегания дренажной системы, м | Класс жесткости (SN) |
| До 3 | 2-4 |
| 3 – 4 | 6 |
| До 10 | 8 |
- вид перфорации. Для изготовления дренажной системы с высоким уровнем залегания грунтовых вод, а также в регионах с большим количеством атмосферных осадков используются трубы с перфорацией по всему диаметру. Для организации поверхностного дренажа только в период сильных дождей можно использовать изделия с частичной перфорацией, нанесенной на 1/2 или 2/3 окружности.
Все технические параметры указываются в маркировке и сопроводительной документации.
Как правильно подобрать дренажные трубы с перфорацией, смотрите на видео.
Дренажные системы. Их назначение и работа
Дренаж — это целый комплекс мероприятий, включающий в себя исследование данного участка, проектирование канав для укладки труб, их правильная заделка в почву. Тонкости обустройства дренажных систем включают знания грунтов, устройство фильтрующих слоев, правильности установки изделий, таких как дренажные перфорированные трубы.
Как известно, основа строительных конструкций – их надежный фундамент. Именно от него зависит долговечность и благополучие любого сооружения. Основой для строительного фундамента является грунт. Только прочный, не перенасыщенный влагой, грунт может быть надежной опорой для любого строения. Дренаж земельного участка где будут проводиться строительные работы, является важным мероприятием, выполнение которого во многом определяет успешное начало всех работ. Устройство системы отвода воды с установкой современных дренажных труб всегда способствует качеству таких работ, обеспечивая успех.
Есть несколько способов устройства дренажа:
- глубинный дренаж, где применяются перфорированные трубы, которые предназначены для удаления грунтовых подземных вод;
- открытый поверхностный, относительно простой вариант дренажной системы, предназначенный удалять сточные воды, которые накапливаются во время дождя и снегопада.
Принцип работы дренажных труб
Дренажные трубы или дрена — это емкости, которые служат для отвода лишней влаги с какого-либо участка земли.
Дренажные системы из труб — считаются более современными и удобными, потому что располагаются под землей, не нарушают внешний вид участка и не служат причинами травм.
Дрена бывают двух видов: собирающие влагу и отводящие.
- Первый вид отличается наличием перфорации — небольших отверстий, через которые вода из грунта попадает в дренажную систему. Такие трубы прокладывают под углом по периметру участка или на всей его площади. Они несут избыток воды к дренажным колодцам.
- Отводящие дрена не имеют перфораций. В них вода попадает не из грунта, а из дренажного колодца. Они не собирают влагу, а отводят ее из колодца в специально предназначенные для этого места. Часто такими местами служат специальные коллекторы или рвы, естественные водоемы и выгребные ямы.
Есть трубы, которые не только собирают воду, но и фильтруют ее.
Некоторые виды грунта, например, содержащие щебень, сами по себе обладают фильтрующей способностью. При таком грунте в дренажную систему попадает чистая вода, и не обязательно устанавливать дрены с фильтрами.
В другом случае, например, если грунт состоит из глины или суглинка, трубы без фильтра будут быстро выходить из строя.
Функции геоткани
Еще один критерий классификации дренажных магистралей – наличие или отсутствие геоткани – рассмотрим отдельно, так как он требует более детального изучения. Итак, зачем трубы усиливают геотканью и можно ли обойтись без нее?
Если система обустраивается на участке с щебенчатым грунтом, можно без опаски применять стандартные трубы без геоткани, так как здесь снижен риск забивания дренажа илом, песком и прочей грязью. А вот на всех остальных типах почвы, особенно на песчаных, суглинковых и глинистых, без фильтрующего материала попросту не обойтись, иначе на внутренних стенках магистралей не избежать быстрого наслоения грязи, что спровоцирует существенное понижение их работоспособности.
Применение именно геоткани в качестве фильтра дренажа обусловлено целым спектром ее преимуществ:
- устойчивость к гниению;
- эластичность – не рвется даже при повышенных механических нагрузках;
- прочность – материалу не страшны насекомые и грызуны;
Геоткань не позволяет грязи проникать в дренажную систему
- стойкость к химическим составам, растворенным в воде;
- продолжительный срок службы – до 25 лет.
Теперь самое время рассмотреть, как же правильно уложить гофрированные перфорированные трубы с геотканью – разделим процесс монтажа на два этапа.
Укладка перфорированных дренажных труб с геотекстилем
Перед укладкой выполняют расчетные работы и покупают необходимый материал. Проектирование включает сбор данных. Предоставить их сможет местное отделение земельных ресурсов.
Необходимые данные для проектирования:
- Уровень грунтовых вод на каждый сезон;
- Свойства грунта и его строение;
- Количество атмосферных осадков.
Эти расчеты позволят определить глубину залегания труб. Материалом для прокладки служит перфорированная пластиковая труба. Чтобы предотвратить засорение дрен, их оборачивают геотекстилем.
Установка дренажа с перфорированными трубами и геотекстилем:
- Сначала размечают территорию, ориентируясь на схему разводки. Затем копают траншею. Глубина определяется при проектировании, а ширина равняется трубе плюс 40 см. Также учитывают уклон труб.
- На дно укладывают подушку из щебня и песка. Достаточно 10 см песка, который придется утрамбовать. Затем добавляют 20 см щебня.
- Далее монтируют трубы, обернутые полотном. Соединяются элементы специальными муфтами.
- Следует дополнительно убедиться в правильности уклона труб с помощью натянутого шнура.
- На поворотах устанавливаются смотровые колодцы. Они позволяют контролировать и очищать систему.
- Затем потребуется закапывать траншеи. Сначала засыпают щебень, потом песок, а затем выкопанную ранее землю.
Отвод воды происходит в открытый водоем или канализацию. Но конец трубопровода обязательно оборудуется обратным клапаном. Альтернативой ему служит сборный колодец. Когда он наполняется, то следует вывести жидкость.
Выполнить установку своими силами вполне реально. На проектирование лучше доверить профессионалам. В остальных работах следует соблюдать инструкцию и правильность расчетов.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Особенности монтажа
При сооружении дренажной системы следует учитывать некоторые особенности:
- на начальной стадии требуется произвести планирование системы и приобрести все комплектующие материалы. Для соединения перфорированных труб используются специальные фитинги. В местах поворота системы требуется установка ревизионных колодцев;
Типовая схема дренажной системы
- для обеспечения самотека трубы дренажной системы должны быть проложены под углом. Достаточно обеспечить перепад уровня в 1 – 3 см на каждый погонный метр длины. Если выполнить данное требование не получается, то сбор воды из дренажа должен осуществляться с помощью дренажного насоса, установленного на входе в сборную емкость (септик);
- перфорированные трубы укладываются в заранее подготовленные траншеи. Глубина траншеи должна быть больше глубины промерзания, а ширина составляет диаметр труб + 40 – 50 см.
Дно и стенки траншеи должны быть выровнены, очищены от сорняков, камней и иного мусора, а при необходимости укреплены деревянными балками. Траншея изолируется геотекстильным материалом, предотвращающим засорение системы.
Для дополнительной фильтрации применяется крупный щебень. Для увеличения уровня амортизации снизу и сверху трубы обустраивается песчаная подушка;
Правильная укладка дренажа
- если используются трубы с частичной перфорацией, то для корректного водоотведения укладка производится перфорированной стороной вверх.
Для сбора воды можно использовать отдельную емкость, близлежащую канаву или водоем, канализационный септик.
Собранную воду из отдельной емкости или септика можно использовать в технических целях, например, для мытья дорожек, стекол, машин и так далее, а также для полива растений. Для увеличения срока использования требуется периодическая очистка системы.
Как выбрать дренажные трубы?
Критерии выбора изделий для отведения грунтовых вод следующие:
- Материал изготовления . Современные домовладельцы не используют дорогие и сложные в монтаже асбестоцементные и керамические трубы. Пластиковые аналоги более предпочтительны. Чаще других выбирают полиэтиленовые дрены, но и полипропиленовые и поливинилхлоридные тоже пользуются спросом.
- Тип расположения отверстий . Производитель может наносить прорези равномерно по всему изделию или делать их только с одной стороны. В последнем случае необходимо следить, чтобы при укладке перфорация оказалась сверху.
- Диаметр изделия . В редких случаях у застройщика есть информация об уровне залегания грунтовых вод и данные о количестве выпадающих осадков. Опираются на среднестатистические нормы и выбирают диаметр основного водоотвода в пределах 160-200 мм, а второстепенных ветвей системы не менее 110 мм.
- Многослойность . Труба дренажная двухслойная имеет особую прочность и используется там, где имеют место повышенные нагрузки на поверхностный слой. Кроме того, такие изделия можно погружать глубоко под землю.
- Наличие гофрированной поверхности . Она значительно упрощает требования к геометрии дренажной схемы, облегчает и удешевляет монтаж, в том числе и благодаря экономии на дополнительных элементах соединений – отводах, коленах и так далее
- Наличие геотекстиля . Это особое полотно, выполняемое из полипропиленовых или полиэфирных нитей. Комплектация им труб помогает избежать засорения отверстий.
Принцип выбора
Существуют основные критерии, на основании которых подбираются коммуникации такого рода:
- Тип дренажной системы (открытые и закрытые), что определяет предпочтительную разновидность изделия в каждом конкретном случае. При этом главную роль играет наличие отверстий. Так, для закрытых систем наилучшим вариантом является перфорированная труба. Назначение дренажа в этом случае – отвод с участка грунтовых вод. Открытые системы предназначены для сбора и транспортировки в водоприемник атмосферных осадков и талых вод.
- Размеры изделия, что определяется, прежде всего, количеством жидкости, которая будет отводиться. Для несложных задач обычно приобретаются коммуникации диаметром в пределах от 100 до 140 мм, для транспортировки больших объемов грунтовых вод используются трубы до 300 мм в диаметре. Для загородных домов часто используется дренажная труба 110 в фильтре геотекстиль.
- Уровень оказываемой нагрузки на изделие (определяется глубиной укладки) обуславливает необходимость использования одно- или двухслойных исполнений. Рекомендуемый класс жесткости: от SN2 до SN16.
- Материал. Гофрированные трубы из ПВХ для дренажа садовых участков сегодня наиболее популярны. Поэтому, если пользователь стремится облегчить себе задачу по укладке, сэкономить средства и получить на выходе систему длительного срока эксплуатации с высокими прочностными характеристиками трубопровода, то данный вариант будет наилучшим решением.
Укладка дренажных труб с фильтром из геотекстиля
Дополнительно ко всему сказанному следует учесть еще и условия эксплуатации. В случае с каменистой почвой не используется геотекстиль. Во всех прочих ситуациях ограничений в вопросе укладки фильтрующего материала нет никаких и при монтаже может быть использована труба дренажная гофрированная перфорированная с геотканью.
Какую выбрать дренажную систему: скрытую или поверхностную
Выбор способа монтажа зависит не только от финансовых возможностей, но и от особенностей почвы, периметра усадьбы и эстетических пожеланий. Скрытый водоотвод применяется для экономии пространства и использования его в своих целях. Глубинная прокладка не портит ландшафт и отличается хорошей производительностью.
Дренаж может устанавливаться как вокруг всей территории, так и по периметру фундамента. Цена скрытого дренажа немного выше, чем поверхностного, но траты полностью окупают себя.
Установка поверхностного осушительного канала предпочтительна для глинистого грунта, где после осадков образовываются лужи и застой грунтовых вод. Затраты на его установку значительно ниже, нет необходимости в оборудовании смотровых колодцев.
Суть работы заключается в создании траншеи по всему периметру двора, куда укладываются специальные лотки. Сверху траншея закрывается решетками и при необходимости их можно легко снять для очистки канала.
Основательно подойдя к выбору дренажных труб и монтажу водоотвода, можно обезопасить свой дом от разрушения, сезонного затопления погребов, порчи грибком и плесенью сооружений. Отсутствие застоя воды позволит провести высадку растений, исключив при этом порчу корней и их гниение. Дренажные устройства легко вписываются в ландшафт дачи и не требуют больших затрат на обслуживание.
Виды и технические характеристики
Дренажные трубы отличаются материалом изготовления, размерами и конструкцией.
Бетонные дрены
Массивные бетонные трубы используются только в коммунальном хозяйстве и промышленном строительстве для отведения больших объемов воды. Они имеют диаметр 200 мм и более и не подходят для системы водоотведения на частных участках.
Асбестоцементные
Раньше в дренажных системах использовали асбестоцементные трубы. Но они были хрупкими и тяжелыми. Сегодня их почти полностью заменили трубы из полимерных материалов. К тому же срок эксплуатации асбестоцементных изделий почти в два раза меньше, чем у пластиковых аналогов.
Металлические
Металл – не лучший материал для системы водоотведения. Даже обработанные специальным покрытием трубы при постоянном контакте с влагой и ее химическими примесями подвержены коррозии. Их максимальный срок службы – около 40 лет. Единственным плюсом дрен из металла является их прочность.
Керамические
Керамические трубы практически не применяются в частном строительстве по той же причине, что и асбестоцементные. Сегодня их используют для сельскохозяйственных дренажных систем.
Дрены из полимерных материалов
На индивидуальных участках наиболее востребованы пластиковые трубы. Они обладают неоспоримыми достоинствами:
- малый вес;
- длительная эксплуатация – 50-60 лет;
- им нестрашны агрессивные химические примеси и перепады температуры;
- удобство и простота сборки;
- невысокая цена.
Для изготовления применяют несколько видов пластика – полипропилен, поливинилхлорид (ПВХ), полиэтилены высокого и низкого давления (ПВД и ПНД). Последние два вида пластика используют для производства двухслойных труб – верхняя оболочка изготавливается из ПНД, внутренний слой – из ПВД.
Гофрированные трубы из ПНД с высоким показателем прочности применяют для глубоких систем водоотведения. ПВХ трубы менее устойчивы к повышенным нагрузкам, поэтому больше подходят для поверхностного дренажа.
Структурные и конструктивные особенности труб из полимеров
Пластиковые изделия различаются по структуре и конструкции. Существующие разновидности:
- Однослойные дренажные трубы бывают гофрированными или гладкими, с отверстиями и без них. Такие дрены используют для отвода ливневых вод.
- Двустенные перфорированные дренажные трубы более всего подходят для дренажа грунтовых вод. Двухслойная дренажная труба без перфорации предназначена для выведения собранных стоков в коллектор.
- Гибкие используют для монтажа системы без использования соединительных элементов.
- Жесткие трубы в свою очередь делятся на тонкостенные и толстостенные. Первые имеют небольшой диаметр и не обладают большим запасом прочности. Толстостенные применяют для отвода больших объемов воды в местах, где возможно смещение грунта.
- Плоские дренажные трубы из ПНД имеют прямоугольное сечение и ряд преимуществ по сравнению с традиционной круглой формой. Они экономичны, имеют хорошую пропускную способность, проще транспортируются и быстрее монтируются. Внутренние ребра жесткости обеспечивают им прочность. Плоские трубы используют для глубокого и поверхностного водоотведения.
Вертикальный монтаж плоской трубы позволяет избежать ее деформации. Ее можно укладывать в траншеи любой конфигурации сплошными отрезками до 50 м.
Дренажные трубы различаются по классам жесткости и маркируются индексами SN 2, 4, 6, 8, 16. Чем выше числовое значение, тем прочнее труба.
Размеры
Дренажные трубы диаметром 110 мм – 160 мм используют для ливневой канализации на частных участках. Для коммунальных нужд и больших территорий выпускаются трубы диаметром 200 мм. Размеры от 200 до 700 мм применяют в промышленном, жилищном и дорожном строительстве, а также для смотровых дренажных колодцев.
Гибкие полиэтиленовые трубы выпускаются диаметром от 50 мм до 150 мм, жесткие – от 50 мм до 700 мм. Диаметр изделий из ПВХ – от 50 мм до 300 мм.
Точный размерный ряд зависит от производителя. Гибкие трубы продаются в бухтах по 40-50 м, жесткие – отрезками от 6 до 12 м.
Популярные бренды
Трубы для дренажа отечественного производства поставляются на рынок следующими компаниями: Политек, Насхорн, Канатекс и Торгпласт (бренды SoftRock, LightRock), Прагма, Полипластик (торговые марки Корсис, Перфокор), из зарубежных производителей известны транснациональная группа компаний Wavin (Дания), Uponor (Финляндия).
Рис. 15 Прайс-лист на дрены с геотекстилем
Перфокор
Отечественная группа компаний Полипластик, известная производством популярной марки высококачественных гофротруб Корсис, поставляет на рынок линейку продукции для дренажа Перфокор из полиэтилена низкого давления ПНД. Перфокор имеет двухслойную оболочку (черную гофрированную снаружи и светлую гладкую изнутри), их номинальный наружный диаметр лежит в диапазоне от 110 до 630.
Изделия с кольцевой жесткостью диаметром 110 и 160 мм поставляются в бухтах по 50 м, продукция с более высокими параметрами (Sn8, Sn16 Sn24) реализуется в виде трубных отрезков по 6 м.
Водоотводная перфорация сделана в виде узких щелей шириной 1,5 или 2,5 мм, ее длина лежит в диапазоне от 10 до 150 мм в зависимости от трубного диаметра (щели приблизительно в 5 раз короче окружности).
Рис. 16 Прайс на SoftRock
Технология SoftRock
Некоторые отечественные производители (Канатекс, завод Торгпласт) освоили технологию зарубежных компаний, собирая дренажные трубы из отечественных и импортных компонентов. При производстве по данной технологии берется дренажная труба и помещается в пенопластовую оболочку с пропускными каналами, которая сверху покрывается геотекстилем (SoftRock). Иногда фильтрующим полотном оборачивают и саму трубу (LightRock).
Стандартный диаметр продукции, выпускаемой по данной технологии, составляет 110 мм. На рынке также встречаются марки, имеющие сечение 50 или 160 мм, длина всех изделий — 3 м. Пенопластовый наполнитель может быть отечественного (белый цвет, похож на ежика) или импортного (серый цвет, по виду напоминает букву Ш) производства. Наружный диаметр трубного отрезка в пенополистирольной оболочке при трубе 110 мм приблизительно в 3 раза выше.
Рис. 17 Прайс на продукцию Wavin
Wavin
Зарубежный холдинг Вавин известен как производитель различного вида изделий из ПВХ. На рынок поставляется его трубная продукция для дренажа в виде однослойных труб с перфорацией характерного коричневого (бежевого) цвета, дополненная фильтрами из геотекстиля и кокосового волокна.
Все изделия отличаются высокой жесткостью и прочностью, допускающей укладку на глубину до 10 метров. Соединение трубопровода проводится с помощью раструбов, раструбовых фитингов или накладных муфт.
Так же Wavin производит большое количество фасонных изделий, переходников, прокладок, полимерных дренажных и коллекторных колодцев — это дает возможность смонтировать канализационную систему любой сложности продукцией от одного производителя.
Для чего нужны дренажные трубы и каков их принцип действия
Трубы для дренажа позволяют осуществить отвод грунтовой воды от участка или придомовой территории. Они представляют собой гофрированные толстые шланги с перфорацией, которые прикопаны на определенной глубине. Принцип действия труб для дренажа грунтовых вод достаточно прост. Как известно, вода всегда идет там, где проход проще. Этот закон физики касается множества областей и никогда не нарушается. Просочившись сквозь перфорацию, влага беспрепятственно устремляется по трубе туда, куда ее направит мастер. Таким образом, воде не нужно просачиваться сквозь грунт. В итоге почва осушается.
Особую важность дренаж имеет для фундамента жилого строения. При переизбытке влаги основание дома будет быстро разрушаться, что негативно скажется и на самой постройке
Изделия для производства дренажа достаточно гибкие, чтобы их было проще прокладывать
Производители дренажных труб – особенности, по какой цене купить
Сегодня рынок завален дренажными пластиковыми трубами от разных производителей. Каждый из них предлагает достаточно широкий ассортимент своей продукции, которая соответствует российским стандартам. При этом каждая компания делает упор на качество и на ассортимент. Вот несколько известных производителей, которые входят в лидеры на российском рынке.
Дренажные трубы Перфокор
Отличительная черта дренажных труб Перфокор – это изделия из ПНД. Они могут быть:
- однослойными или двухслойными;
- с перфорацией и без таковой;
- гибкими и жесткими;
- обмотанные геотекстилем или без фильтрационного слоя.
Перфокор-I – это дрены, относящиеся к классу прочности SN4, Перфокор-II – это класс SN6 или 8, Перфокор-аэро – это класс SN16.
Дрены Перфокор
Трубы Корсис
Это огромный диапазон диаметра: от 110 до 3000 мм. Отсюда и широчайший спектр использования для разных сфер народного хозяйствования. В частном домостроении в основном используются трубы диаметром 110-200 мм. Отличительная особенность данной разновидности – исходный сырьевой материал. В дренах Корсис используется полиэтилен высокой плотности (ПЭВП).
Дина труб стандартная: или 6, или 12 м. Длина изделий с диаметром свыше 2600 мм составляет 2,2 м.
Дрены Коркис
Трубы Прагма
Дрены от голландского производителя изготавливаются из полипропилена. Один из его заводов располагается в городе Жуков. Этот завод выпускает дрены:
- диаметром от 160 до 630 мм;
- длина каждой – 6 м;
- три класса прочности: SN8-10-16.
Сборка магистрали производится раструбным способом.
Прагма дренажные трубы
Трубы Софтрок
Это уникальная дренажная система, состоящая из специального фильтровального замка, в состав которого входят пенополистирольные элементы, заключенные в геотекстильную ткань. То есть, гранулы пенополистирола заменяют собой щебень. Многие специалисты отмечают, что это перспективное направление в сфере устройства дренажных систем. Ее эффективность выше традиционных вариантов на 50%. В основе ее лежит полиэтиленовая перфорированная труба длиною 3 м.
Сегодня производитель выпускает трубы диаметром 110, 160 и 200 мм с внешней фильтрационной оболочкой диаметром 300-400 мм. Укладывать их можно на глубину не ниже 2,5 м, при этом они могут выдерживать вес проезжающей машины до 2,5 тонн.
Софтрок дренажная конструкций
Цены
Купить все вышеперечисленные дренажные трубы можно без проблем на любом строительном рынке. Вот их цены от производителей.
| Производитель | Цена на дренажные трубы (D110), руб./пог. м |
| Перфокор | 236 |
| Корсис | 203 |
| Прагма | 480 – диаметр 160 мм |
| Софтрок | 330 |
Watch this video on YouTube
Что собой представляет и для чего она нужна
Дренажная система – сложная система труб (дрен) и колодцев, иногда насосов, для сбора и отвода от домов и заболоченных участков высоких грунтовых вод и осадков.
Вопрос о необходимости устройства дренажа на участке не так уж и прост. Отвод излишков воды необходим в следующих случаях:
- если вода регулярно попадает в подвал под домом или цокольный этаж, используемый как спортзал, библиотека, кинозал, котельная;
- если трескаются и проседают стены дома;
- если вода в колодце находится выше уровня фундамента (и особенно – если близко к поверхности);
- при заболачивании участка, если после ливня на земле долго не впитывается вода и стоят лужи;
- на глинистых участках;
- если участок находится на склоне или в низине.
Дренаж бывает поверхностный и глубинный. Глубинный дренаж выполняется вокруг дома отвода грунтовых вод и для защиты фундамента здания и цокольного этажа, по конструкции его всегда делают закрытым. Отвод воды с участка производится с помощью поверхностного дренажа (по конструкции он может быть открытым и закрытым).Ливневая канализация – обычно выполняется открытой.
В нашей статье мы рассматриваем самый прогрессивный вид материала для закрытого дренажа – перфорированные трубы.
Осушительные системы
Если вам достался участок с повышенной влажностью, то не надо отчаиваться. Современное оборудование дает возможность соорудить дренаж, который избавит вас от всех проблем. Он может отличаться между собой не только конструкцией, но и способом установки.
Различают следующие типы дренажных конструкций:
- Закрытая. Ее используют, чтобы защитить фундамент здания или отвести близко лежащие грунтовые воды.
- Поверхностная. Монтируют, чтобы избавиться от воды, которая образуется после таяния снега или сильных осадков.
Перфорированная труба
Если вы собираетесь делать открытую систему, то оборудование вам не понадобится, достаточно вырыть канавки или траншеи.
При необходимости сооружения подземной системы вам потребуются:
- Перфорированные трубы для дренажа.
- Соединительные элементы.
- Дренажные колодцы.
- Фильтры и люки, чтобы можно было обслуживать систему.
Если у вас имеются все заготовки, то можно смело приступать к монтированию дренажа.
Виды
Современные трубы с перфорацией изготавливаются из пластика — ПНД (полиэтилена низкого давления) и ПВХ (поливинилхлорида). Бывают жесткие и хорошо гнущиеся (гибкие) разновидности. Жесткие продаются мерных длин – по 6 и 12 м. Гибкие – в бухтах длиной до 50 м.
Дрены бывают однослойные и двухслойные. Двуслойные имеют большую прочность, гофрированный наружный слой и гладкий внутренний.
Для обозначения прочности перфорированных дрен применяется коэффициент кольцевой жесткости изделия: SN2, SN4, SN6, SN8, SN16 (в порядке увеличения жесткости).
Существует подразделение изделий и по количеству и расположению отверстий: полностью перфорированные имеют по шесть рядов отверстий, расположенных по всей окружности трубы; частично просеченные – только три ряда.
Как правило, для отвода грунтовых вод применяют гофрированные трубы.
Применяются для дрен также керамические и стальные трубы с перфорацией, но из-за недостатков их практически перестали применять. Перестали применять и изделия из-за асбоцемента из-за ограниченного срока службы (до 30 лет), веса, хрупкости, стоимости, сложности монтажа. Бетонные конструкции имеют большие диаметры и применяются только в коммунальных системах. Изделия без перфорации также уже не применяют.
Советы по монтажу
Тем, кто собирается делать дренажную систему своими руками, необходимо уделить внимание следующим моментам:
- от правильного выбора диаметра трубы зависит эффективность дренажа;
- дренажная труба с перфорацией, диаметр которой 110 мм, собирает воду в радиусе пяти метров (это следует учитывать при планировании системы водоотвода);
- для отвода грунтовых вод необходимо соблюдать уклон в сторону септика или дренажного колодца;
- соединяя между собой все элементы системы, следует придерживаться технологии этого процесса;
- в обязательном порядке должна производиться обсыпка труб когда делается их укладка, также нельзя забывать о дренирующем слое.
Правильная установка дренажной трубы вокруг дома показа на рисунке.
Организация дренажа вокруг здания
Обозначения, указанные на рисунке:
- А – насыпной грунт или дерн;
- B – водоупорный слой (в этой роли может выступать пленка из полиэтилена);
- С – слой теплоизоляции, рекомендуемая толщина 100мм;
- D – угол уклона, как правило, один сантиметр на один метр (в сторону накопительного колодца);
- Е – наполнитель;
- F – гидроизоляционное покрытие цоколя строения;
- G, К – дренажный слой;
- H – ливневая канализация;
- J – труба дренажной системы;
- L – отверстие в основании фундамента.
Теоретически можно организовать дренажную систему без канавы, но ее эффективность будет невысокой, поэтому такой вариант мы рассматривать не будем.
