Способы и схема укладки пирога под теплый пол

Что из себя представляет водяной пол?

Водяной теплый пол — это система, работающая по принципу большинства отопительных батарей: использование горячей воды, как источника тепла. Схема работы такой системы элементарная — на поверхность устанавливается специальная труба, по которой циркулирует горячая вода. Источником тепла выступает котел. Всю “надпольную” часть системы водяного пола можно аккуратно прикрыть фальшстеной или увести в подсобное помещение.

Мы уже поняли, что водяной пол представляет собой систему труб с циркулирующей теплой водой, уложенных под полом и отдающих тепло по принципу обычной батареи. Теперь можем перейти к главному вопросу.

Завершающим этапом монтажа пирога теплого пола является укладка трубы. На сегодняшний день существуют три схемы укладки труб водяного теплого пола — «улитка», «змейка» и комбинированный.

Необходимость утеплителя в многослойной структуре теплого пола

Утеплитель при формировании пирога теплого пола необходим для исключения потерь тепла в сторону чернового основания. Это способствует перераспределению тепловых потоков в направлении жилых пространств и позволяет оптимизировать температуру теплоносителя – экономить на энергоресурсах. Утеплить пол таким образом удается посредством твердых материалов, имеющих плотность не менее 35 кг/м3.

Утеплителем может быть обычный или экструдированный пенополистирол, характеристики которого позволяют использовать его в составе слоеного пирога. Минимальная толщина плит утеплителя составляет в среднем 20-30 мм. Производители рекомендуют использовать 30 мм пенопласт, когда под полом находится отапливаемое помещение. Если под ним расположены не отапливаемые (нежилые) площади или грунтовый слой, потребуется уложить теплоизолятор толщиной до 50-100 мм. В реальности увеличение этого показателя влечет за собой возрастание толщины всего пирога, что не всегда желательно, поскольку в этом случае сокращается часть жилого пространства.

Из чего состоит пирог теплого пола по грунту

По своей конструкции пирог теплого пола по грунту состоит из нескольких слоев, укладка каждого слоя происходит поэтапно.

• Перед укладкой пирога, грунт требует некоторых подготовительных работ. Это очистка грунта от травяного покрова, мусора и различных предметов. А также тщательное выравнивание поверхности.
• Далее идет слой песка. Песок можно использовать любой, но его необходимо хорошо утрамбовывать.
• Следующий слой подсыпки — гравий или щебень. Благодаря этому слою грунтовые воды не имеют возможности подниматься, а также, за счет него, происходит дополнительное выравнивание поверхности. Его толщина составляет примерно 7−8 см.
• Следующий слой — армированная металлическая сетка, она отлично укрепляет бетонную стяжку. Также на ней можно закрепить отопительные трубы. Есть ли необходимость ее использовать, решать специалистам.
• Делают черновую стяжку с использованием бетона, толщина которой должна быть в пределах 5−10 см.
• Затем размещают гидроизоляционную пленку или специальную мембрану. Основной задачей гидроизоляционного слоя является предотвращения поглощения влаги бетоном. Поэтому пленку кладут внахлест. Для того, чтобы не было щелей закрепляют стыки строительным скотчем.
• Размещают слой выбранного утеплителя. В качестве утеплителя многие специалисты советуют применять вспененный пенополистирол или же плотный полистирол с фольгированным покрытием. Если нагрузка на пол большая, то используют плиты. Толщину слоя выбирают в зависимости от климатических условий региона.
• Снова гидроизоляционная пленка или же рубероид (его кладут в один или два слоя).
• И конечный этап — чистовая стяжка, которая является основой для финишного напольного покрытия. Обычно ее толщина бывает от 7 до 10 см, для данной стяжки армирование обязательно.

В зависимости от конструктивных особенностей пола и некоторых других немаловажных факторов, пирог теплого пола по грунту может иметь другой состав и различную толщину.

Пирог межэтажного перекрытия в каркасном доме

Собираясь делать каркасный дом своими руками, как описано в этой статье, не нужно забывать и о перекрытиях, даже если дом одноэтажный. Перекрытия между комнатами и крышей изготавливаются практически по той же технологии что и в многоэтажных домах, и что при устройстве перекрытия дома в 2 этажа. Устройство послойного пирога перекрытий, выглядит примерно так:

1. Отделка потолка на нижнем этаже.
2. Черновое покрытие потолка.
3. Пароизоляция.
4. Несущие балки и лаги, между которыми проложен термоизоляционный слой.
5. Черновой пол.
6. Гидроизолирующий слой.
7. Шумоизоляция.
8. Половое покрытие.

Между этажами теплоизоляционный, влага и пароизоляционный материалы укладываются так, чтобы они выступали по всему периметру с допуском, равным толщине стен.

Пирог междуэтажного перекрытия в каркасном доме. Крафт-бумага используется в качестве ветрозащиты.

Технология устройства перекрытия пола дома по деревянным балкам, лагам.

Деревянные балки и лаги перекрытия пола дома первого этажа в бревенчатых или брусовых домах укладываются на кирпичные столбы толщиной в 1-1,5 кирпича (под них желательно выкопать небольшие ямы под ширину столбов и залить бетоном на 15-20 см.) на расстоянии 70-80 см. друг от друга , на цоколь здания и врубаются между первым и вторым венцом.

Для предохранения балок и лаг перекрытия от загнивания их укладывают на столбы с прокладкой толя в два слоя с обработанным обрезком доски.

Если дом бревенчатый или брусовый и стоит на столбчатом фундаменте, то балки перекрытия пола дома должны поддерживаться не менее чем двумя венцами. При ленточном фундаменте балки можно врубать в нижний венец.

При строительстве кирпичных домов концы балок и лаг перекрытия закладываются в стены на 25-27 см.

Концы балок и лаг нужно обертывать толстой пленкой или толем чтобы предохранить их от сырости и при укладке следить за тем, чтобы их торцы не соприкасались с кирпичной кладкой стен, т. е. оставался зазор 2-3 см. Осмаливать или обертывать торцы балок и лаг не нужно, так как это способствует их загниванию.

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

• Для монтажа оконцовок труб берутся «евроконусы».
• Для утепления труб — изоляция из вспененного полипропилена.
• Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
• Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
• Гидроизоляционная пленка.
• Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Устройство водяной системы под керамическую плитку

Вся конструкция системы отопления и облицовки – это многослойный пирог, состоящий из следующих слоев снизу вверх:

1. Гидроизоляция. Сегодня чаще используют гидроизоляционные мембраны и пленки.
2. Теплоизоляция. Здесь лучше положить плиты из вспененного полистирола. Хорошо, если утеплитель будет фольгированным. Фольга будет отражать тепло в сторону комнаты.
3. Трубная система.
4. Стяжка. Она заливается обязательно, потому что керамическую плитку можно укладывать только на ровную и прочную поверхность с высокими адгезионными свойствами.
5. Грунтовка, придающая поверхности стяжки ту самую высокую адгезию.
6. Облицовка пола кафелем.

Необходимо добавить, что в состав устройства водяного теплого пола должен входить нагревательный котел, циркуляционный насос и коллекторный узел.

Многослойный порог

Водяной

Устройство

Водяной теплый пол — это система трубопроводов, установленных в системе слоев пирога теплого пола.Для этого требуется укладка труб с горячей водой «змейкой», равномерно охватывающей всю площадь помещения.

Нагрев воды осуществляется либо автономно, при помощи котла (например, газового или электрического), либо подключается к системе ЦО, если имеется такая возможность. Характерной особенностью такой конструкции является более мягкий режим нагрева по сравнению с электрическим, температура воды не превышает 70-80 градусов, что безопасно в пожарном отношении, но вполне достаточно для обогрева, учитывая площадь излучения.

Еще одна особенность — большая тепловая инерция, после отключения такой пол остывает медленно. При этом укладка теплого пола под плитку своими руками в данной ситуации не отличается особыми трудностями.

Пирог

Решение вопроса, как правильно уложить теплый пол под плитку, начинается с правильного обустройства пирога.

Пирог водяного пола под плитку включает в себя такие слои:

1. Черновой пол.
2. Слой утеплителя, исключающий непроизводительные потери — нагрев чернового пола.
3. Гидроизолирующая пленка.
4. Сетка МАК.
5. Трубы теплого пола.
6. Слой стяжки.
7. Плитка.

Такой состав пирога наиболее подходит к бетонному черновому полу, поскольку для деревянных конструкций состав пирога меняется:

1. Черновой пол (настил из досок).
2. Обрешетка, толщиной с диаметр труб, обеспечивает желоб для безопасности труб.
3. Трубы теплого пола.
4. Цементная стяжка.
5. Плитка.

Для деревянных конструкций чернового пола нет смысла укладывать слой теплоизоляции, так как сама конструкция деревянного перекрытия, по сути, сплошной теплоизолирующий слой, а настил из досок обладает хорошими теплоизолирующими свойствами. Именно от этих моментов и зависит толщина теплого пола под плитку.

Инструменты и материалы

Для работы потребуются:

1. Трубы (лучше всего — металлопластиковые).
2. Соединительные фитинги.
3. Самоклеящаяся лента.
4. Арматурная сетка.
5. Цемент, готовый состав для стяжки.
6. Плитка, клей для плитки.
7. Гидроизолирующая пленка.
8. Ножовка по металлу.
9. Острый нож.
10. Молоток, пассатижи, емкость для замешивания цементного состава и т. д.

Инструментов может понадобиться гораздо больше, все зависит от их наличия, от принятой схемы работы и от навыков мастера. При этом теплый пол под плитку: технология и специфика будут непосредственно зависеть от данных факторов.

Укладка

Укладка плитки на теплый пол имеет в основе простые принципы. Этапы работ выглядят так:

Площадь помещения разбивается на зоны максимальной площадью 40 кв. м

Особенно важно, если помещение имеет сложную геометрию, вынуждающую использовать членение для получения более простых участков. Это необходимо для более удачного выбора размещения труб — змейкой или улиткой.
Укладывается слой утеплителя

Для наиболее качественной работы лучше всего использовать экструдированный полистирол, он не пропускает ни воду, ни пар, являясь прекрасным теплоизолятором. Кроме того, он довольно жесткий и прочный материал.
Укладывается слой гидрозащиты — лучше всего, полиэтиленовая пленка. Она не позволит воде из стяжки просочиться между плитами утеплителя и отсечет пар, просачивающийся во время отключения теплого пола сквозь стяжку.
Укладка армирующей сетки МАК, защищающей утеплитель и гидрозащиту при монтаже и заливке стяжки.
Монтаж трубопроводов. Участки труб крепятся к сетке для фиксации положения. Слишком жестко не крепить, возможны температурные деформации.
Присоединяются гофрированные вставки для компенсации температурных расширений, трубопровод подключается к воде и опрессовывается под давлением. (Как минимум — выдерживается несколько дней наполненным водой).
Заливка стяжки. В это время трубы должны находиться под рабочим давлением.
Стяжка выдерживается для высыхания, после чего на нее укладывается плитка.

Внимание! Монтаж теплого пола под плитку своими руками на деревянное основание примерно такой же, только вместо укладки утеплителя на пол набиваются рейки, образующие углубления для размещения зигзагов «змейки». Некоторые этапы монтажа по необходимости могут быть дополнены какими-либо операциями

При этом установка теплого пола под плитку все равно станет наиболее удобным способом обогрева

Некоторые этапы монтажа по необходимости могут быть дополнены какими-либо операциями. При этом установка теплого пола под плитку все равно станет наиболее удобным способом обогрева.

Что такое пирог теплого пола по грунту

Устраивая полы по грунту, обязательным моментом является их теплоизоляция, благодаря этому получается многослойная конструкция, которую очень часто называют пирогом теплого пола. Данная конструкция во многом напоминает слоеный пирог, так как состоит из нескольких слоев. Хочется сказать, что строительство пола по грунту во многом зависит от состояния грунта. Он должен соответствовать некоторым требованиям. Например уровень грунтовых вод должен находиться на глубине 5- 6 метров, грунты не должны быть рыхлыми, например, песчаными или черноземными. Кроме этого, необходимо учитывать нагрузку на пол. Нужно заметить, что пирог теплого пола должен обеспечивать:

• теплоизоляцию помещения;
• защиту от грунтовых вод;
• звукоизоляцию в доме;
• предотвращать от накопления водяных паров внутри пола;
• обеспечивать комфортные условия для проживания.

Схема системы водяных полов

В профессиональных кругах систему теплых водяных полов называют «пирогом», так как она имеет свои «слои». Для того чтобы сделать такое отопление, есть инструкция, согласно которой следует знать, какие этапы придется выполнить:

1. Выравниваем базовое основание.
2. Создаем гидроизоляцию будущего покрытия.
3. Происходит монтаж демпферной ленты.
4. Крепится теплоизоляция.
5. Установка труб для прогона жидкости.
6. Осуществление покрытия в виде бетона или несущего слоя.
7. Установка финишного покрытия.

В конечном счете «пирог» может быть толщиной от 5 до 15 см, в зависимости от используемых материалов. Рассмотрим все более подробно.

Водяной тёплый пол

Пирог пола каркасного дома на ленточном фундаменте

При ленточном фундаменте можно сделать пол в каркасном доме по лагам, но целесообразней делать пол по земле или стяжку. Поскольку устройство пола по лагам подробно описано выше, остановимся на втором варианте.

Фундамент засыпается с уплотнением по слоям. Можно использовать сначала песок, затем щебень. На уплотненный слой укладывается утеплитель. В таких конструкциях часто используют засыпной материал, например, керамзит. Керамзит выравнивается и заливается цементной стяжкой, по которой впоследствии укладывается покрытие пола. Устройство такой конструкции требует определенных навыков.

Если предполагается устройство теплого электрического или водяного пола, то в стяжку закладываются системы подогрева.

Устройство цементной стяжки по керамзиту.

Что еще потребуется учесть в процессе проектирования теплого пола

В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.

Коллекторная группа

На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.

Пирог пола с трубами в стяжке

В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.

Антифриз в качестве теплоносителя

Также потребуется учесть следующие нюансы:

На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины

Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см

Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.

Подключение труб к коллектору

Советы по монтажу водяного теплого пола. Устройство и принцип работы

Водяной тёплый пол, это система обогрева помещения, в которой теплоноситель циркулирует по контуру, находящемуся под напольным покрытием

Обратите внимание, что не всегда трубы находятся в стяжке. Есть «настильные системы», в которых контур не заливается бетоном

При детальном рассмотрении, пирог водяного тёплого пола состоит из следующих элементов:

1. Подготовленное основание;
2. Стяжка (5 см);
3. Теплоизолятор (5 см);
4. Трубы (2 см);
5. Стяжка (4 см);
6. Напольное покрытие (2 см).

В зависимости от применяемых труб, может быть несколько слоёв гидроизоляции. Основание, это черновой пол в подвальном помещении или на первом этаже частного дома. Первый слой стяжки, требуется именно при отсутствии ровной поверхности.

Теплоизолятор толщиной 5 см – стандартное решение. Но если имеется возможность, то лучше увеличить толщину до 10 см. Это на 10-15% повышает эффективность всей системы. Особенно если водяной тёплый пол устраивается на первом этаже. Лучшим материалом для этого слоя является экструдированный пенополистирол.

Трубы в подавляющем большинстве водяных тёплых полов используются диаметром 16 мм.

Второй слой стяжки закрывает всю систему и служит гигантским аккумулятором тепла.

Толщина пирога водяного тёплого пола, варьируется от 18 до 23 см. А масса 1 м2этой системы достигает четверти тонны! Такие жёсткие условия, существенно ограничивают распространение водяных тёплых полов.

Контур подключают к насосу и котлу, через систему регулировки и контроля.

Как правильно сделать пирог пола каркасного дома

Каркасные конструкции набирают все больше популярности, благодаря быстроте возведения и эстетичному внешнему виду. Для того чтобы получить не только красивое, но и теплое жилье, необходимо выполнить рекомендации по правильному устройству утепления

Особое внимание следует уделить полу, так как он испытывает максимальное воздействие негативных факторов окружающей среды: влаги, пониженной температуры и воздействию различных вредителей

Самыми распространенными являются рулонные утеплители, такие как Роквул, Технониколь, Изобел, Кнауф.

Независимо от того какого типа фундамент имеет каркасный дом: ленточный, столбчатый или на винтовых сваях, утепление пола проводится по одной схеме. Более подробно о том, как правильно сделать пол в каркасном доме на винтовых сваях, можно узнать из соответствующей статьи.

Пол в каркасном доме можно устроить по лагам или непосредственно по земле.

Каркасная конструкция позволяет использовать практически все доступные типы теплоизоляционного материала, которые можно разделить на три основные подгруппы:

1. Насыпные.
2. Рулонные или маты.
3. Аэрозольные – распыляемые.

Самыми распространенными насыпными утеплителями являются опилки и керамзит. Основное их преимущество – низкая стоимость и доступность. Насыпные утеплители применяются, как правило, в полах первого этажа.

К рулонным утеплителям относят минеральную вату и ее разновидности.

Напыляемая теплоизоляция представляет собой пенополиуритан, который наносится специальными приспособлениями или из балончика. Этот метод утепления дорогой, требует специального оборудования, но зато исключает любые щели в утеплителе. Его имеет смысл применять для неправильной формы перекрытий, чтобы максимально заполнить все щели и стыки.

Теплые полы первого этажа можно сделать, не используя утеплитель, а применяя теплый пол с электрическим или водяным подогревом. Устройство таких полов подробно рассматривается в статье «Способы утепления пола в каркасном доме на винтовых сваях: электрический теплый пол, водяной теплый пол и другие».

Классификация теплых полов

Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.

Классификация теплых полов

Инфракрасный

Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.

Инфракрасный теплый пол

Термоматы

Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).

Термоматы или тонкокабельный пол

Кабельный

Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.

Кабельный теплый пол

Водяной

Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.

Водяной теплый пол

Профильные маты для укладки теплого пола

Принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Общие сведения

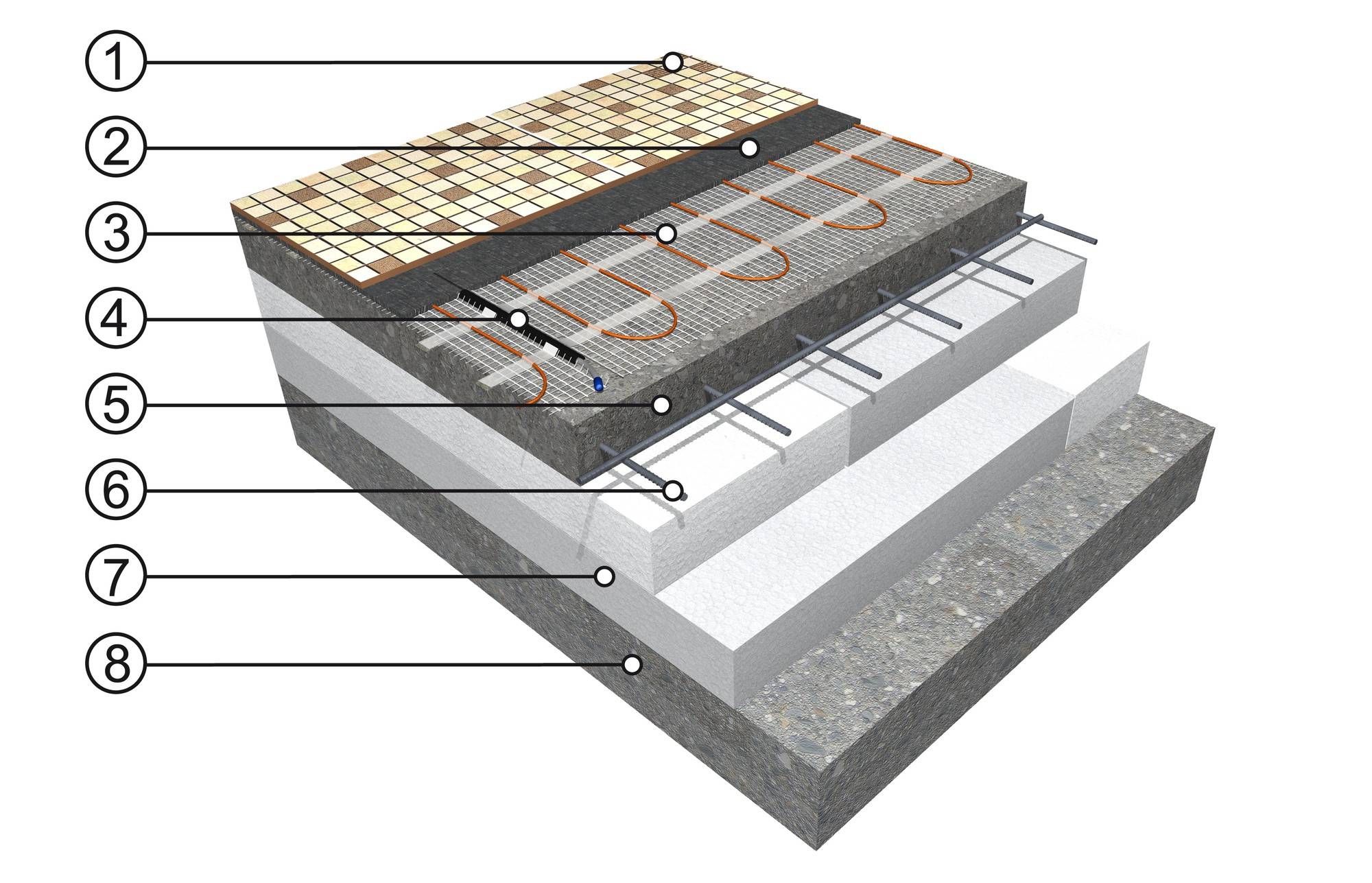

Обязательные слои в конструкции водяного пола. Устройство теплого пола состоит из различных материалов, которые требуют укладки в определенном порядке. Конструкцию пола по-другому называю «пирогом», в качестве слоев применяют нагревательные элементы в виде водяных контуров либо кабеля, стяжка, армированное основание.

Основные функции слоев пирога:

1.снижение теплопотери.

2.защита нагревательных устройств от воздействия влаги.

3.направляют движение тепла по необходимой траектории.

4.шумоизоляция.

5.защита системы от отрицательных явлений снаружи.

Особенности монтажа на грунте. Укладывать водяной пол прямо на грунт, можно при наличии высокой плотности почвы, также, если грунтовые воды залегают на глубине более пяти метров от фундамента.

Укладка пола по грунту имеет небольшое отличие от укладки на бетон. Этапы монтажа:

1.Поверхность грунта очищают и выравнивают.

2.сверху насыпают песок в 5 сантиметров, проливают водой и утрамбовывают.

3.на песок кладут керамзит либо гравий в 8 сантиметров, слой тщательно утрамбовывают.

4.проводят гидроизоляцию.

5.укладывают сетку для армирования.

6.заливают черновой стяжкой слоем в 10 сантиметров.

7.слой гидроизоляции.

8.пенополистирольный утеплитель, высота помещения диктует толщину материала для утепления, она варьируется в пределах от 5 до 15 сантиметров.

Далее укладывают теплые полы по общей схеме: слой армирующей сетки, нагревательные контуры, слой заливки из бетона либо подложки, напольное покрытие.

Особенности монтажа пирога в доме из каркаса. Первым делом прикрепляют балки к поверхности фундамента, обеспечивая черновой вариант перекрытия. Между брусьями из дерева и сваями укладывают слой гидроизоляции из рубероида, гидроизола либо линокрома. Материалы продаются рулонами, их необходимо выложить двумя слоями.

В качестве основы берут один из вариантов:

1.балки из дерева, которые считаются главными.

2.укладывают и главные и второстепенные балки.

Балки, выполняющие второстепенную роль, носят название лаги. Они позволяют увеличить шаг укладки главных балок. Монтаж оказывается затратным по материалам и по времени. Укладка лаг уменьшает высоту помещения. На деревянные лаги кладут оставшиеся слои.

Особенности укладки на деревянных лагах:

1.с боков главных лаг закрепляют черепные бруски.

2.слой подшивки из досок.

3.слой гидроизоляции.

4.слой теплоизоляции.

5.укладка несущих балок, оснащенных утеплителем.

6.укладка пароизоляции.

7.слой рабочего покрытия из тонкой фанеры.

8.укладка декоративного покрытия.

Внимание! При данном способе укладки не требуется стяжка из бетона. Если отделка пола будет проводиться с помощью ламината, то можно не укладывать фанеру, можно класть ламинат прямо на водяные контуры

Если отделка пола будет проводиться с помощью ламината, то можно не укладывать фанеру, можно класть ламинат прямо на водяные контуры.
