Пиролизные котлы длительного горения с водяным контуром

Основные характеристики

Чтобы узнать, какой газовый котел выбрать для отопления дома 100 квадратных метров, следует рассмотреть их основные характеристики.

В первую очередь – это способ установки оборудования:

• напольные варианты котлов;
• настенный вариант установки;
• парапетное подключение.

Навесной котел не самый мощный, но гармонично вписывается в интерьерИсточник sovetclub.ru

Затем следует обратить внимание на количество контуров:

• одноконтурные применяют исключительно для нагревания помещения;
• двухконтурные используются для отопления помещения и подогрева воды.

Важно обратить внимание на вид горелки:

• обычный – кислород поступает к огню за счет естественной тяги;
• надувной – воздух нагнетается вентилятором;
• комбинированный.

Есть несколько способов отрегулировать мощность котла на 100 кв.м:

1. Одноступенчатый. После достижения заданного температурного режима работает на запале.
2. Двухступенчатый. Достигается заданный температурный режим, после этого переключается на 40% мощности.
3. Плавно-двухступенчатый. Работает как и предыдущий вариант, но с плавной сменой режимов.
4. Модулируемый – работает в нескольких режимах.

Рассматривается тип камеры:

• открытый вариант. Для ее работы воздух поступает непосредственно из помещения, где находится аппарат, этот процесс происходит естественным путем;
• закрытый вариант. С помощью специальной трубы воздух нагнетается с внешней стороны помещения.

Запуск газового котлаИсточник en.decorexpro.com

Тип тяги бывает следующим:

• обычный – за счет конвекции;
• нагнетательный – с помощью вентиляторов.

Зажигание горелок происходит следующим образом:

• электрический розжиг – запитывается от сети;
• пьезо-розжиг – искра вырабатывается пьезоэлементом;
• розжиг спичками.

И обязательно следует принять во внимание материал, который использовался для изготовления теплообменника:

• сталь;
• чугун;
• медь.

Видео описание

Как выбрать котел для обеспечения отопления в частном доме смотрите в следующем видеоролике:

Обзор некоторых видов обогревательных аппаратов

Для понимания, какой котел выбрать для отопления дома 100 квадратных метров, следует рассмотреть некоторые варианты.

АОГВ 11,6(М)

Это двухкорпусный аппарат отечественного изготовления, имеет мощность в 11,6 кВт, способен нагревать воду до 2 л/мин. Котел напольной установки. Цена находится в пределах 17000 руб.

Схема работы классического газового котла традиционной компоновки АОГВ 11,6Источник master-electrician.ru

Protherm Пантера 12KTO

Производят эту модель в Словакии. Предназначен только для обогрева помещения. Имеет мощность 11,6 кВт, при этом расходует 1,4 м3/час газа. Имеет настенный вариант установки. Оценивается в пределах 35000 руб.

УЮТ-10

Работает на твердом топливе. При мощности в 10 кВт показатель КПД – 72%. Одноконтурный котел, который предназначен только для обогрева помещения. Использует 22 литра воды. Ценник находится в пределах 13500 рублей.

«Буржуй-К» СТАНДАРТ-10

Также работает на твердом топливе, но при мощности в 10 кВт имеет КПД 85%, что превосходит предыдущий вариант. Для водяного контура необходимо 18 литров воды. Оценивается котел в 40000 руб.

Твердотопливный котел БуржуйИсточник optolov.ru

Bosch Tronic 5000 H

Котел работает от электрической сети. Для его полноценной работы необходимо трехфазное подключение. При мощности котла в 13,86 кВт необходимо использовать 14,1 кВт. Показатель КПД достигает 99%. Стоит такой котел 43000 руб.

Kospel EKCO.L1z

Электрокотел с необходимостью трехфазного подключения. При мощности 12 кВт использует 12,5 кВт электроэнергии. Коэффициент полезного действия данного котла имеет 99%. Стоимость этой модели составляет 25000 руб.

Выбор котла для дома зависит от личных предпочтений потребителя и наличия доступа к энергоресурсу. Исходя из сравнения моделей и характеристик, можно сделать вывод – самым экономичным вариантом остаются газовые котлы. С их помощью не только обогреваются помещения, но и присутствует возможность нагрева воды для бытового потребления.

Лучшие классические твердотопливные котлы

Классический твердотопливный чугунный котел пришел на смену печи. Оборудование отличается простой конструкцией, работает на принципе прямого горения – снизу вверх. Технику выпускают разные производители: от кустарных предприятий до лидеров отрасли

Проанализировав 9 марок, предлагаем обратить внимание на 4 котла с оригинальной конструкцией, высоким уровнем безопасности и хорошей теплоизоляцией, которая делает работу экономичнее

Лемакс Форвард-12,5

Классический одноконтурный котел с КПД 75%. Мощность в 13 кВт позволяет поддерживать комфорт в небольшом доме площадью 120-130 кв.м. В качестве горючего можно использовать дрова, каменный уголь, антрацит. Верхняя загрузка позволила сделать конструкцию максимально компактной. Корпус усилен швеллером, а в качестве основного материала используется сталь толщиной 4 мм. Для защиты от коррозии металл обработан ингибиторами и термостойким декоративным покрытием.

Колосники изготовлены из серого чугуна, особенностью которого является высокая устойчивость к термическому воздействию. Для контроля над температурой в лицевую панель вмонтирован термометр. Управлять работой оборудования можно с помощью механического регулятора.

Достоинства:

• Максимальная продолжительность работы на одной загрузке 12 часов;
• Усиленный теплообменник;
• Энергонезависимость обеспечивает полную автономность;
• Простая система подключения к бойлеру косвенного нагрева;
• Низкая цена.

Недостатки:

Небольшой размер топливной камеры.

Котел можно переоборудовать под использование магистрального газа. Для этого достаточно установить газовую горелку. Эта особенность конструкции делает модель оптимальным выбором для новостроек.

Bosch Solid 2000 B SFU 12

Одноконтурный котел с высоким КПД, который достигает 84%. В качестве горючего можно применять дрова, уголь, кокс, древесные или угольные брикеты. Расход топлива 5,3 кг/час. Первичный теплообменник изготовлен из жаропрочной стали. Возможна установка оборудования для механической регулировки подачи воздуха. Дверца зольника укомплектована регулируемым дросселем, что упрощает подачу первичного воздуха.

Рекомендуемая температура теплоносителя 65-95 градусов. Для контроля над основными рабочими параметрами установлен термометр и манометр. Рекомендуемое давление воды в отопительном контуре 2 атмосферы.

Достоинства:

• Простое обслуживание;
• Вертикальная загрузка;
• Энергонезависимость;
• Эффективность теплоизоляции;
• Усовершенствованная конструкция камеры сгорания.

Недостатки:

Завышенная цена.

Эван Warmos TT-18

Одноконтурный отопительный котел мощностью от 6 до 18 кВт. Конструкция колосниковой системы делает оборудование неприхотливым к используемому топливу. В камере можно сжигать дрова и отходы лесопереработки с влажностью до 70%. Вместительная камера позволяет использовать поленья длиной до 55 см. Максимальное время горения на одной загрузке – до 15 часов при использовании качественного угля.

Защитный экран делает обслуживание безопасным. Для контроля над основными рабочими параметрами установлен комбинированный термоманометр. Предусмотрена установка регулятора тяги, который варьирует мощность в диапазоне от 30 до 100%. В качестве резервного источника тепла в котел вмонтирован электрический нагреватель с термоограничителем и термостатом.

Достоинства:

• Комбинированная теплоизоляция экономит тепло и защищает от ожогов;
• Система подачи нагретого воздуха в зону сгорания увеличивает длительность горения;
• Усиленная конструкция;
• Камера сгорания изготовлена из жаропрочной стали;
• Простой монтаж.

Недостатки:

Засоряется система дожига пиролизных газов.

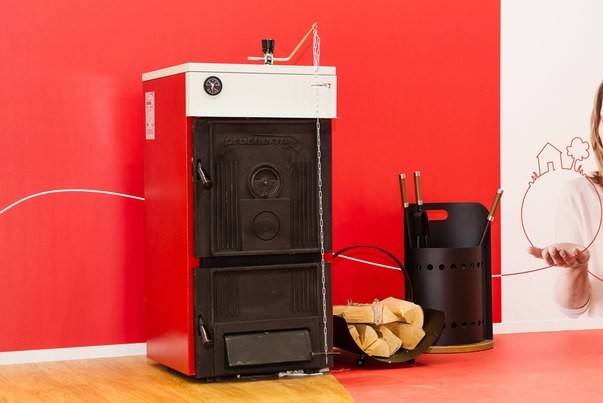

Protherm Бобер 20 DLO

Одноконтурная напольная модель, рассчитанная на отопление дома площадью 160-180 кв.м. КПД – 70,8% при работе на угле. По этому показателю может конкурировать с пиролизными и газовыми котлами. В качестве топлива используется уголь или дрова. Температура теплоносителя варьируется в диапазоне от 30 до 85 градусов. Двухпроходной чугунный теплообменник обеспечивает высокую площадь нагрева и максимальную теплоотдачу.

Система контроля состоит из регулятора тяги и термостатического регулятора, работа которых не требует подачи электричества. Встроенные термометр и манометр позволяют контролировать основные рабочие параметры. Максимально допустимое давление в системе – 4 атмосферы. Это позволяет отапливать здание большой площади.

Достоинства:

• Безупречное качество сборки;
• Быстро нагревает теплоноситель до заданной температуры;
• Объемная камера сгорания;
• Увеличенный интервал между чистками;
• Простое обслуживание.

Недостатки:

• Высокая цена;
• Дорогие запасные части.

Популярные производители и их предложения

Компаний, которые производят твердотопливные котлы довольно много, среди них есть несколько наиболее популярных. Наш рейтинг лучших котлов 2018 года.

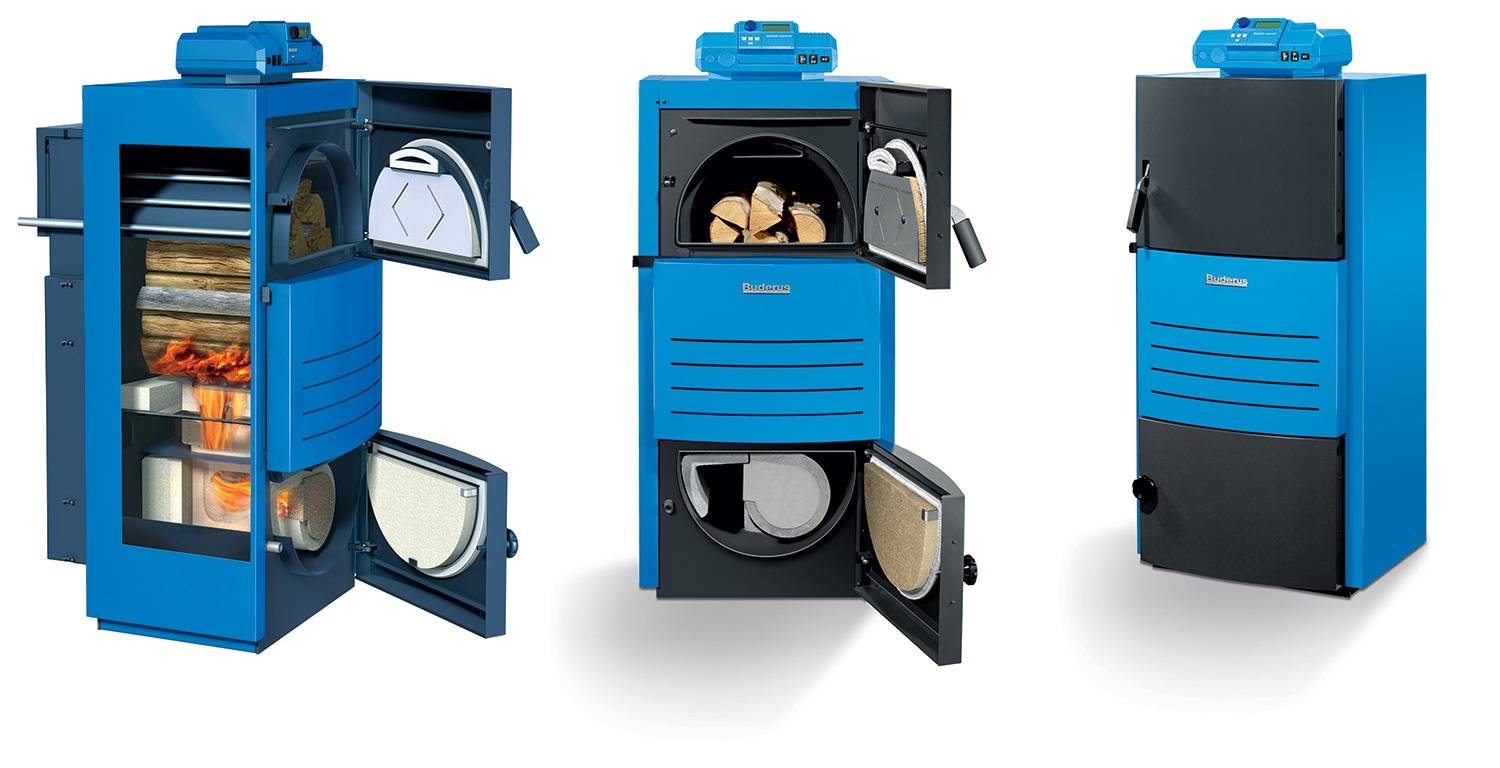

Buderus Logano

Цена: 100 000 -109 000 рублей.

Преимущества	Недостатки
Высокое качество конструкции, гарантия производителя до 20 лет	Высокая цена
Надежная автоматика
Легкость монтежа

Stropuva

Этот прибалтийский бренд известен в России с 2008 года, агрегаты Stropuva – это надежность и впечатляющий объем топливной камеры, они способны работать на одной закладке до 5 суток, если используется уголь, для дров этот предел ограничен 30 часами.

Цена: 52 000 – 65 000 рублей.

Преимущества	Недостатки
Высокий КПД, минимум 90%	Большой вес агрегата
Экономный расход	Отсутствие встроенной автоматики

Protherm

Чешская компания Protherm присутствует на российском рынке с 2011 года, за это время продукция компания приобрела широкую популярность, благодаря таким качествам, как надежность, легкость монтажа и обслуживания, а также энергонезависимостью отопительных устройств этой марки.

Цена: 52 000 – 60 000 рублей.

Преимущества	Недостатки
Не дорогой	Ручной розжиг
КПД до 90%	Маленькая топка
Встроенная автоматика

Zota

Кому, как не сибирякам знать, что такое холод, красноярское предприятие Zota известно своими комбинированными моделями котлов. Универсальность оборудования позволяют использовать различные виды топлива – газ, дрова, уголь или солярка, при таком наборе вариантов невозможно остаться без тепла, даже в труднодоступной местности.

Цена: 34 000 – 40 000 рублей.

Преимущества	Недостатки
Встроенная автоматика	Низкий КПД, 70%
Низкая цена
Встроенный электрический тен

Теплодар

Характерное название для продукции российской компании, которое его целиком оправдывает. Котлы Теплодар отличаются универсальностью, всегда есть возможность поменять дрова или уголь на пеллеты или газ, для этого не потребуется замены агрегата, достаточно установить соответствующую горелку. Под этим брендом выпускается множество различных моделей как дорогостоящих, так и бюджетных.

Цена: 30 000 – 90 000 рублей.

Преимущества	Недостатки
Большой выбор моделей по типу и топливу	Дополнительное оборудование необходимо покупать отдельно
Встроенный ТЭН

Теплодар Куппер

Этот продукт завода Теплодар позволяет владельцу не думать о проблемах с покупкой топлива – подойдет любое. Уникальность конструкции марки Куппер – основа эффективной работы оборудования, его КПД один из самых высоких среди аналогов.

Куппер Про

Очередная удачная разработка компании Теплодар – котлы длительного горения Куппер Про, вся линейка этой серии имеет эффективный теплообменник и охлаждаемую водой колосниковую решетку, агрегаты оснащены дополнительной дверцей, их на лицевой стороне стало три.

Дон

Еще один российский представитель на рынке твердотопливных котлов, теплогенераторы Дон выпускаются на ростовском заводе «Конкорд». Свою популярность они заслужили благодаря универсальности и надежности, производитель использует для изготовления качественную котельную сталь.

Сибирь

Завод НМК из Новосибирска специализируется на выпуске недорогих бюджетных моделей, но несмотря на умеренную цену, агрегаты марки Сибирь очень эффективны, высокий КПД обеспечивается колосниковой решеткой, выполненной из труб и балками на выходе дымовых газов, также заполненных теплоносителем.

В заключении несколько видео обзоров

Действительно, твердотопливное оборудование можно устанавливать, не задумываясь о слабой инфраструктуре или удаленности от крупных населенных пунктов. Всегда можно подобрать модель, которая обеспечит теплом и горячей водой жилое или промышленное помещение в самых неблагоприятных условиях.

Критерии выбора

Выбор модели – это еще не все, что требуется для принятия правильного решения. Котел отопительный с водяным контуром хорош тем, что он надежно отапливает даже крупные дома и позволяет минимизировать затрату усилий. Водяное отопление более плавное, чем при использовании воздушной конвекции, распределение энергии становится равномернее. Повышенная тепловая емкость воды в сравнении с воздухом тоже оказывается плюсом. Да она прогревается хуже, но лучше удерживает уже полученное тепло и позволяет чуть меньше внимания уделять новым закладкам топлива.

Воздушные котлы будут лучше в том случае, если невозможно обеспечить постоянный контроль за ними. Также они оказываются предпочтительными и при периодическом отоплении, когда время от времени отопительные контуры остывают. Энергонезависимые котлы помогают не опасаться внезапного отключения электроэнергии или обогревать дома там, где ее нет и непонятно когда появится. Исключение насоса делает систему менее шумной; но нет полной уверенности в стабильности отопления при любых условиях. Естественная циркуляция вынуждает покупать трубы увеличенного сечения, которые стоят дороже, оказываются тяжелее и занимают много места.

Еще стоит помнить, что без принудительной циркуляции нельзя отапливать дома высотой более одного этажа. При малейшем нарушении тяги эффективность горения резко сокращается. Что касается котлов шахтного типа, они почти всегда комбинированные и даже могут быть названы универсальными, так как способны поглощать самое разное топливо. Закладка его расходуется более экономично, чем в других схемах.

Нельзя забывать, что для шахтного котла критически важна правильная обвязка. Нарушения при выполнении ее немедленно отзываются потерей производительности и утратой ценных характеристик. Кроме того, простота устройства не означает, что изготовить такую технику в кустарных условиях будет легко. Да, подобная задача в принципе выполнима. Только при величайшей тщательности и внимательном расчете.

Котлы с чугунной топкой отличаются повышенной тепловой инерцией и плохо регулируются. Чтобы система прогрелась или остыла, потребуется много времени, и даже автоматический регулятор не позволит исправить положение. Более того, отопление будет реагировать на изменения в окружающей среде замедленно, и потому создадутся дополнительные неудобства. Категорически недопустима загрузка холодных дров или заполнение резервуара холодной водой.

Отдельного разговора заслуживает мощность пиролизного котла. Точно понять, хватит ли 20 кВт, или этот показатель избыточен, нельзя, если ориентироваться только на площадь дома. Самый лучший источник информации – проект, подготовленный опытными архитекторами, которые укажут все необходимые параметры.

Во внимание следует принять:

• высоту сооружения;
• наличие отапливаемых или неотапливаемых чердаков, подвалов, примыкающих пристроек;
• число окон и их размеры;
• число камер в каждом стеклопакете;
• совершенство теплоизоляции;
• среднегодовую и максимально возможную скорость ветра;
• инсоляцию;
• влажность воздуха в конкретной местности.

Твердотопливные котлы с лучшей надежностью

Каждому потенциальному покупателю хочется купить не просто качественный котел, но и с высокой степенью надежности, чтобы установка прослужила долгие года и была с хорошей производительностью. Определить какой твердотопливный котел лучше из этого сегмента поможет ТОП-5.

Буржуй-К Т-20A

Довольно надежный пиролизный котел с высоким КПД, стоимостью 51500 рублей. Устройство может работать почти с любым топливом, среди которого угли и торф. Мощность агрегата составляет 12 кВт, а обогреть устройством можно до 120 кв.м., причем работа техники идеальная. Монтаж напольного вида и все довольно просто, поэтому в ходе установки проблем и сложностей не появляется. Это вызвано размерами и небольшой массой.

Плюсы:

• Небольшая масса.
• Качественный и прочный корпус.
• Напольный вид монтажа.
• Высокая степень износостойкости.
• Долговечность.

Среди недостатков потребители выделяют среднюю мощность.

Lamborghini Calor EL DB 47

Среду лучших по надежности можно считать данную модель, выполненную из чугуна. Для своего класса производительность очень высокая, уровень КПД 90%. Стоимость агрегата 61000 рублей, производитель реализовал защиту от перегрева, есть возможность монтажа термостата, внедрена отличная звуковая и тепловая изоляция. Полная загрузка дровами позволяет работать автономно и обогревать помещение в течение 12 часов. Хотя устройство довольно дорогое, но все оправдывает период использования и основные параметры.

Плюсы:

• Длительный период эксплуатации.
• Высокий КПД.
• Удобная по размерам дверца для загрузки топлива.
• Возможность отопить до 280 кв.м.
• Стильный внешний вид.

К недостаткам такой модели входит только высокая цена.

Alpine Air Solidplus 4

Долговечный и не сильно дорогой котел, стоимостью 45150 рублей, с высокой степенью комфорта и удобства в эксплуатации. Агрегат производится для условий с суровым климатом, подойдет для складских и промышленных объектов, поскольку может отопить до 200 кв.м. У такого варианта классические внешние данные, модель не чувствительна к тепловым ударам. Корпус цельный литой, поэтому подавляет шумы во время работы.

Плюсы:

• Не подвергается коррозии.
• Достаточный уровень КПД.
• Неприхотливость в обслуживании и эксплуатации.
• Отличные теплоизоляционные свойства.

Главный недостаток только в дизайне.

Bosch Solid 2000 B SFU 20

Такое устройство считается самым надежным из всего сегмента и стоимость его 60000 рублей

Заслуживает внимание благодаря своему виду, легкому обслуживанию и отличным тепловым обменником. Выполнен из стали, работает с разным топливом и отличается хорошей мощностью, которая позволит отопить до 160 кв.м

Такой установки достаточно для частного дома, коттеджа. Распределение тепла равномерное, поэтому прогреваются все комнаты дома.

Плюсы:

• Современный вид.
• Возможность очищения сверху.
• Работа с разным топливом.
• Наличие регулировки мощности.
• Высокая надежность.

Минусов выявлено не было.

Stropuva Mini S8

Модель длительного горения с красивым внешним видом и качественным корпусом. Стоимость около 56000 рублей. Мощность не самая высокая, всего 8 кВт, но главная особенность агрегата в эксплуатационных данных. Котел будет служить долгие годы, с безукоризненной работой. КПД его 85%, а стоимость вполне отвечает качеству. Модель не восприимчива к температурным изменениям, реализована хорошая изоляция, во время работы нет шума. Монтаж может производиться самостоятельно, если есть базовые знания и навыки.

Плюсы:

• Легкое управление и использование.
• Длительный период эксплуатации.
• Большой выбор топлива для обогрева помещений.

К недостаткам относится слабая мощность.

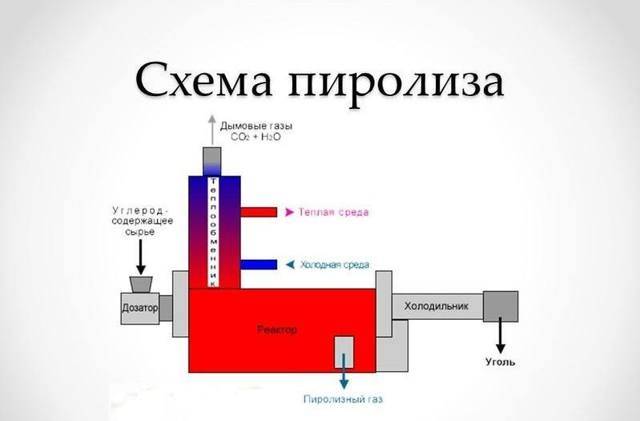

Характеристика пиролиза

Европейцы еще в Средние века выяснили опытным путем, что энергию, образуемую при сжигании дров и других твердых материалов, можно рационально использовать. Это становится возможным, если вместо дров класть в печь древесный уголь. Его производили, сжигая дрова без доступа кислорода в камеру горения. В роли таких резервуаров выступали ямы в земле. Чуть позже данный процесс был назван пиролизом.

Ямы хорошо справлялись с задачей сжигания, но были и сложности. Дело в том, что образовывавшаяся в большом количестве энергия, расходовалась без пользы. Практически все газы можно сжигать повторно, получая дополнительную энергию. Современные технологии помогли решить проблему. Созданы пиролизные котлы с отопительным контуром. Тепло, ранее растрачиваемое впустую, теперь было обуздано. Кроме дров, в камеры котлов можно загружать более современные виды топлива на основе дерева.

Конструкция

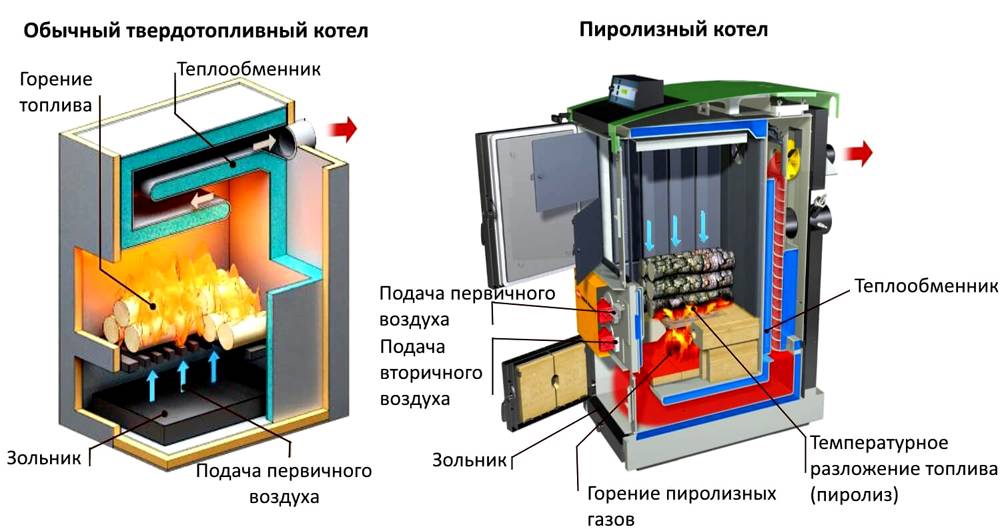

Пиролизный котел состоит из топливной камеры, разделенной на зоны. В одной из них, называемой газогенераторной, происходит разложение топлива на золу и пиролизные газы, в другой — зоне дожига — происходит сгорание этих газов.

• Котлы выпускаются двух типов:
• с верхней загрузкой, или шахтные;
• с нижней загрузкой.

Шахтные котлы верхнего горения

Чтобы преодолеть аэродинамическое сопротивление и стабилизировать тягу, камеру оборудуют дутьевым вентилятором, установленным сверху котла — этот процесс называют «верхним дутьем». Некоторые модели оснащены еще одним вентилятором, подающим струю воздуха прямо в камеру дожига, что повышает эффективность котла. Дым и пар после дожига через дымовой патрубок выводятся в дымоход.

Котлы с нижним горением В этом типе отопительных агрегатов газогенераторная камера находится снизу, а пиролизные газы поднимаются вверх под воздействием тяги. Для устойчивого горения таким котлам необходим дымоход высотой не менее 5 метров.

Применение вентилятора для котлов с нижней загрузкой не обязательно, т.к. воздух подается через заслонку. Эффективность котлов нижнего горения ниже, чем у шахтных, но они не зависят от наличия электроэнергии.

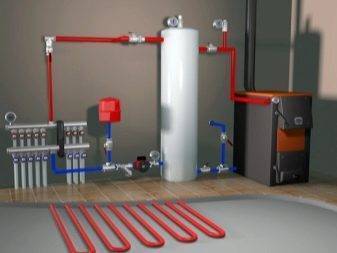

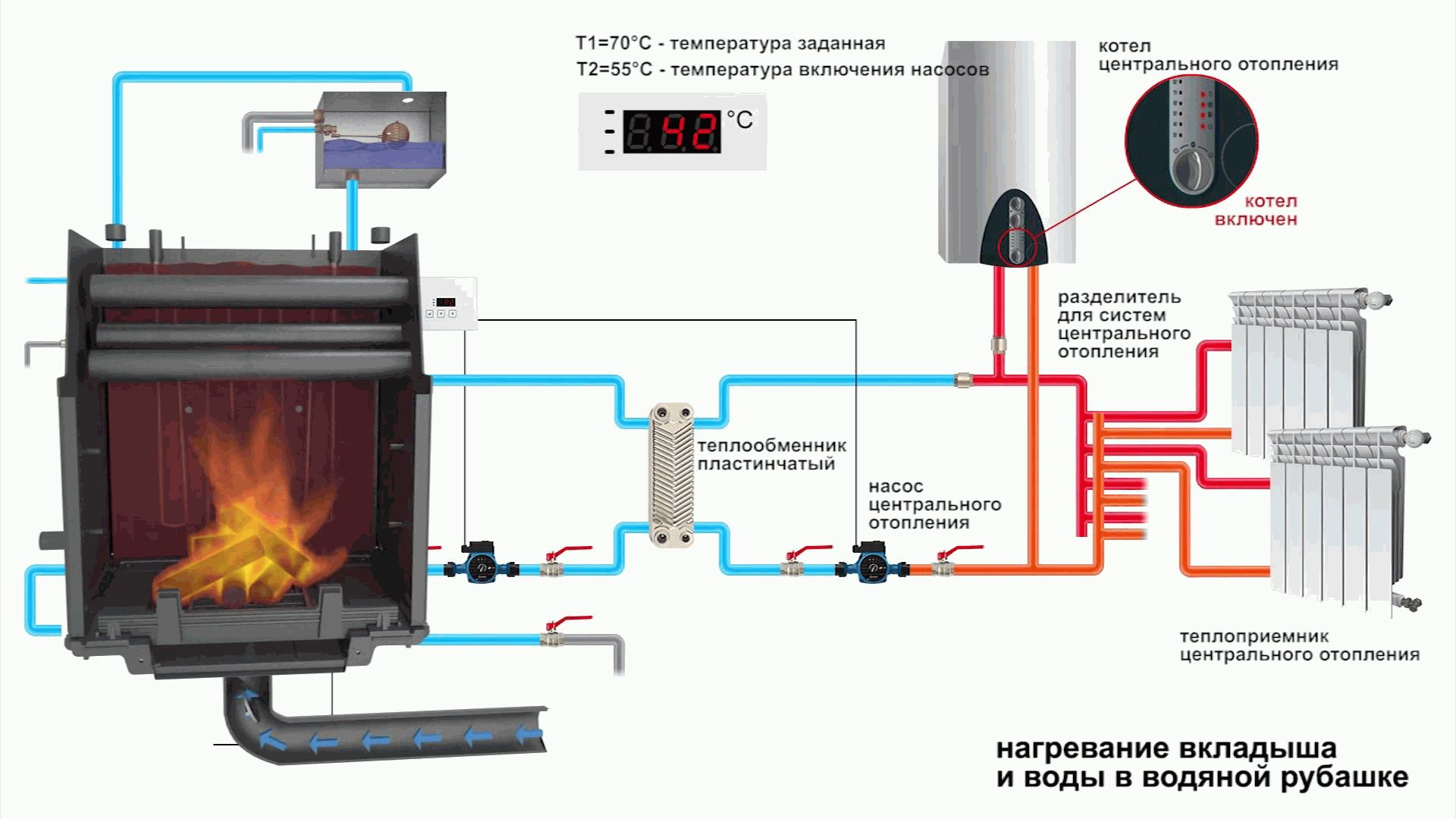

Теплообменник и подключение котла к системе отопления

Рядом с топкой находится теплообменник, по которому циркулирует теплоноситель системы отопления. Конструкция теплообменника зависит от модели агрегата. Для подачи и отвода воды в систему предусмотрены штуцера. Входной штуцер, через который в котел поступает остывшая в системе отопления вода, находится в нижней части теплообменника. Выходной штуцер — в верхней. В качестве теплоносителя может использоваться вода, лучше дистиллированная, или антифризы.

Газогенераторы длительного горения могут работать в системах с естественной или принудительной циркуляцией. При выборе котла необходимо согласовать объемы теплообменника и теплоносителя, необходимого для заполнения системы отопления. Систему оснащают расширительным баком, а для принудительной циркуляции — насосом, который устанавливают непосредственно перед вводом в котел.

Для стабилизации температуры в системе отопления рекомендуется установить также теплоаккумулятор — накопительный бак, который будет промежуточным звеном между котлом и отопительными приборами. При этом, во время перерывов в топке котла, система не будет остывать более, чем на 10-15 градусов. Вода на входе в теплообменник должна иметь определенную производителем температуру, обычно — 60 градусов Цельсия. Для поддержания этой температуры системы оснащают трубой для подмеса горячей воды. В системах с принудительной циркуляцией на случай внезапного отключения электричества также нужно предусмотреть байпас для обхода циркуляционного насоса.

Ряд моделей пиролизных газогенераторов помимо отопления могут быть подключены также к контуру ГВС, такие котлы называются двухконтурными. Удобно, если допускается эксплуатация агрегата при отключенной системе отопления, только для нагрева воды, что позволит использовать его летом. Обычно такие модели комплектуются дополнительно ТЭНами, встроенными в теплообменник.

Материал корпуса

Твердотопливные котлы длительного горения обычно имеют корпус из стали толщиной от 3 до 8 мм.

• Но некоторые производители предлагают котлы из чугуна, которые имеют ряд преимуществ:
• чугун имеет повышенную коррозионную стойкость по сравнению со сталью, чугунным котлам не страшна низкотемпературная коррозия;
• чугунные котлы с кованным теплообменником не имеют сварных швов, в которых чаще всего начинается разрушение стали;
• более толстые стенки чугунных агрегатов не подвержены прогоранию и деформации;
• благодаря большей толщине они дольше не остывают, что позволяет поддержать температуру в системе во время перерыва на чистку котла.

• Недостатки у чугунных моделей тоже есть:
• они значительно тяжелее, в 2-2,5 раза;
• цена выше, чем у стальных, примерно на 50-70%.

Требования к топливу

Большинство современных моделей пиролизных котлов оснащены автоматическим регулированием режима горения. Длительность горения зависит от вида топлива. Как правило, при топке сухими дровами газогенератор может работать на одной загрузке до 12 часов, а на угле — около суток. Использование опила, стружки, отходов деревообработки несколько снижает время горения без дозагрузки.

Дрова должны быть сухими, с влажностью не более 16%. При использовании пеллет или брикетов такая влажность гарантирована производителем, дрова необходимо сушить в тени не менее года.

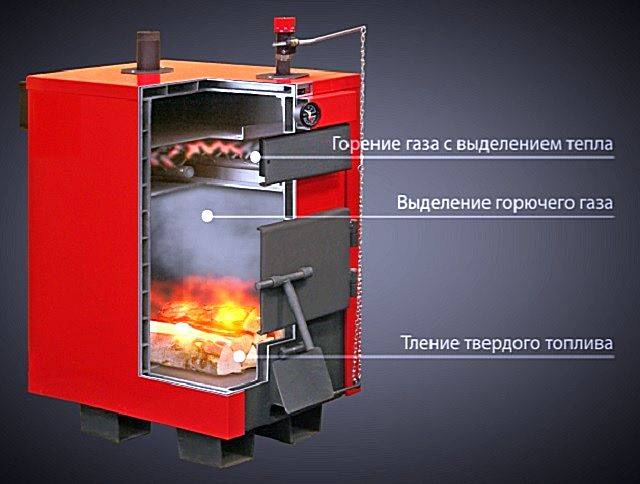

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

• Твердотопливные котлы;
• Печи-камины;
• Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

• В топке разжигаются дрова до появления устойчивого пламени;
• После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
• Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Отличие одно- и двухконтурных котлов

Двухконтурные котлы, которые называют пиролизными, отличаются от одноконтурных наличием дополнительной топки, благодаря чему сгоревшие газы не вылетают сразу в трубу, а насыщаются воздухом и продолжают гореть во второй камере. Этим фактором и обусловлен столь высокий КПД. Корпус твердотопливного отопительного оборудования с водяным контуром может изготовляться из стали или чугуна.

Одноконтурный котел предусматривает только нагрев воды для батарей отопления. Его конструкция такова:

1. топка – камера, в которой происходит сгорание топлива;
2. зольник – ящик для отходов, образующихся в результате горения;
3. дымоход – система отвода сгоревших газов;
4. рубашка – водяной теплообменник, помещенный прямо в топку.

Принцип работы твердотопливного котла

Принцип работы оборудования заключается в следующем: в топку закладываются дрова или уголь. Сгорая, они выделяют тепло. Благодаря рубашке тепло аккумулируется и передается теплоносителю (воде), который разносит его по всей системе.

Пиролизный котел с водяным контуром в разрезе

При нагревании вода расширяется, это качество заставляет ее циркулировать естественным образом. В радиаторы идет теплая жидкость, а остывшая вновь поступает в котел для нагрева. Преимущество котла с двумя контурами состоит в дополнительном змеевике, который присоединен к водопроводной системе и греет воду для бытовых нужд.

Схема подключения котла к общей системе отопления

популярные твердотопливные котлы:

Модель	Характеристики	Цена
Лемакс Форвард-20	Твердотопливный классический котел. Мощность 20 кВт. Энергонезависимый. Топливо: дрова, уголь, кокс. Одноконтурный. КПД 75 %. Открытая камера сгорания. Напольная установка.
ZOTA Дымок-М АОТВ-25М	Твердотопливный классический котел. Мощность 25 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 70 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка.
ZOTA Master 20	Твердотопливный классический котел. Мощность 20 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 75 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка.
ZOTA Тополь М 30	Твердотопливный классический котел. Мощность 30 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 75 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка.
Buderus Logano S111-2-16	Твердотопливный классический котел. Мощность 16 кВт. Энергонезависимый. Топливо: дрова, древесные брикеты, уголь, угольные брикеты, кокс. Одноконтурный. КПД 76 %. Открытая камера сгорания. Напольная установка.
ZOTA Carbon 26	Твердотопливный классический котел. Мощность 26 кВт. Энергонезависимый. Топливо: уголь, угольные брикеты. Одноконтурный. КПД 80 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка.
Protherm Бобер 30 DLO	Твердотопливный классический котел. Мощность 24 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 90.2 %. Открытая камера сгорания. Напольная установка.
ZOTA Magna 15	Твердотопливный классический котел. Мощность 15 кВт. Топливо: дрова, древесные брикеты, уголь, угольные брикеты. Одноконтурный. КПД 83 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. Для однофазной сети.
Protherm Бобер 50 DLO	Твердотопливный классический котел. Мощность 39 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 90.2 %. Открытая камера сгорания. Напольная установка.
Stropuva S20U	Твердотопливный котел длительного горения. Мощность 20 кВт. Площадь обогрева 200 кв. м. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 85 %. Открытая камера сгорания. Напольная установка.
