Принцип работы и характеристика пиролизных котлов

Что такое пиролиз

Твердотопливный котел, работающий на угле или на дровах по старой, традиционной схеме – это уже пережиток прошлого. Несмотря на то, что твердое топливо продолжает оставаться относительно доступным, многих смущает невысокая эффективность обогрева жилого помещения, отапливаемого традиционными твердотопливными котлами. Ситуация сегодня в корне изменилась. На рынок отопительной техники пришли пиролизные котлы, экономичные, высокоэффективные и мощные агрегаты. Огромные технологические оборудования этого вида обязаны пиролизу, инновационному процессу сжигания твердого топлива.

Пиролиз представляет собой процесс равномерного распада органических соединений под воздействием высокой температуры. Искусственно ограничив доступ воздуха, можно превратить обычное горение топлива в медленно текущий термический распад органических соединений. В процессе тления органического топлива помимо тепловой энергии выделяется большое количество газообразного горючего вещества. В результате процесса получается древесный газ и древесный уголь. Другое название конечного продукта — кокс, органическое вещество, на 90% состоящее из углерода.

Полученный в результате пиролиза древесный газ является отличным топливом. Попадая во вторичную камеру сгорания, насыщенную кислородом, в процессе горения газообразное вещество выделяет огромное количество тепловой энергии.

Количество золы, оставшейся после сгорания древесного газа незначительно, что существенно облегчает чистку отопительного котла.

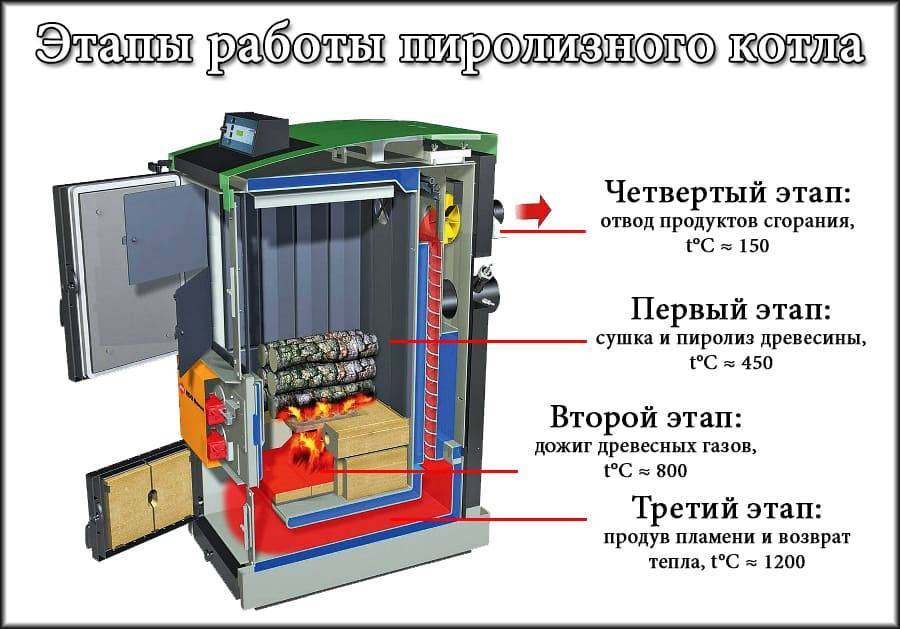

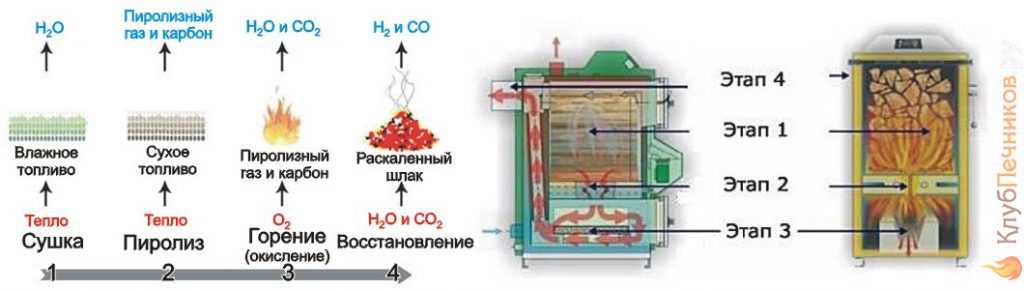

Этапы пиролиза

Что бы понять принцип работы пиролизного котла нужно иметь представление, что и зачем происходит на каждом этапе. Твердотопливный котел этого типа имеет две камеры сгорания. В первой камере сгорания осуществляется досушивание древесины. Температура котла в этот момент составляет 450 0С. На этом этапе начинается генерация продуктов горения в газообразное вещество — древесный газ. Смешиваясь с подаваемым с помощью вентилятора разогретым, вторичным воздухом, газообразное вещество горит уже при температуре 560 0С.

На данном этапе экзотермическая реакция набирает силу, создавая в итоге высокую интенсивность горения. Газ поступает во вторую камеру, где уже с помощью подаваемого кислорода горит значительно интенсивнее. Температура во второй камере сгорания составляет 1100 0С.

На каждом этапе из получаемых в результате горения продуктов выжимается максимально возможное количество полезной работы, соответственно КПД котла значительно увеличивается. Для оптимизации работы отопительного котла в рабочем режиме, конструкция пиролизного котла имеет шиберы (задвижки). В чем суть этих приспособлений?

После включения пиролизный котел работает в обычном, печном режиме. При полной загрузке котла топливом с помощью шибера можно выставить наиболее эффективный пиролизный режим горения. В отличие от традиционного горения экзотермической реакцией можно управлять. Такая особенность дала возможность сделать пиролизные котлы автоматизированными нагревательными приборами. Благодаря пиролизу удалось полностью использовать топливные возможности древесины, доведя в результате горения КПД котла до высоких значений. Автоматизация всего процесса минимизирует человеческий фактор, снижает расход топлива.

В плане выбора топлива, пиролизные котлы всеядны. Для отопления жилого дома с помощью твердотопливного котла пиролизного типа подойдут дрова и опилки, брикеты из древесины и торфа, пеллеты.

Что подразумевается под названием пиролиз

Пиролиз – генерирование горючего газа и его последующее сжигание, — происходит во всех твердотопливных котлах, в большей или в меньшей степени. Такой же процесс идет и в обычной печи, — при горении дров или угля, в каком-то месте не хватает кислорода, появляется угарный газ CO, затем он находит недостающий кислород и сгорает, выделяя тепло, превращаясь из яда в обычный углекислый газ – CO2.

В качестве экспериментов еще 1950-х годах была разработана схема котельного оборудования, где сначала топливо тлело при недостатке кислорода, затем полученное СО дожигалось во вторичной камере. Но идеи не были воплощены, как не дающие ни каких преимуществ с весомыми недостатками и дорогостоящие.

Теперь же в рекламках ядовитый угарный газ СО называют – «древесный газ».

Это интересно: Как сделать освещение в ванной комнате своими руками — разбираемся в вопросе

Установка

Пиролизные котлы можно устанавливать в системы как с естественной циркуляцией, так и с принудительной

При монтаже котла в систему с естественной циркуляцией необходимо учитывать уклон труб, в системе с принудительной циркуляцией важно подобрать правильное насосное оборудование

Это выполняется путём подмешивания воды в обрате горячей водой из подающего трубопровода. Большое значение имеет правильная обвязка.

Схема обвязки. Источник фото: artosfera.ru

Прежде чем начать работу необходимо заполнить систему водой. После чего нужно настроить режим подачи воздуха в камеру сгорания пиролизных газов, чтобы обеспечить требуемый режим работы.

Если при работе из котла вытекает тяжёлая пиролизная смола, то это свидетельствует о низкой температуре в топке, о неверно выбранном сечении дымохода или о необходимости его очистки.

Проблема также может возникнуть в самодельном котле. В первое время после установки котёл тестируется и должен находится под постоянным присмотром. Загрузка топлива должна составлять около двух третей объёма топки. Как только тестирование будет пройдено, то можно эксплуатировать на полную мощность.

Достоинства

Котел Попова длительного горения обрел широкую популярность не случайно. Большой пользовательский спрос обусловлен рядом преимуществ, которыми обладает данный агрегат:

• котел может работать на протяжении длительного времени на одной закладке дров;
• поскольку в процессе сгорания топлива не образуются токсины, то работа котла является экологически чистой;
• отзывы владельцев свидетельствуют о том, что при должном уходе пиролизный котел Попова может прослужить долгие годы;
• твердотопливный агрегат прост в обслуживании и эксплуатации;
• характеризуется высокими показателями тепловой эффективности;
• прибор может функционировать на любой разновидности твердого топлива (даже на влажном);
• скопление золы — небольшое.

Особенности конструкции

https://youtube.com/watch?v=Lkhm4z4sF7c

Пиролизные котлы — один из видов твердотопливных котлов, который в последнее время пользуется повышенным спросом из-за постоянно растущих цен на газ и электроэнергию, их еще называют — газогенераторные котлы.

Основным топливом для пиролизного твердотопливного котла является:

• древесина;
• брикеты;
• щепа;
• древесные отходы.

Очень редко в качестве топлива используется каменный уголь или кокс. Пиролизные котлы комфортны в эксплуатации, отличаются надежностью и большим сроком эксплуатации. Прежде чем купить пиролизный котел нужно изучить возможность выполнения строгих требований по качеству используемого топлива.

В подавляющем большинстве разрешается применять древесину, влажностью не более 20 %. При использовании древесины с большим количеством влаги резко снижается эффективность.

Пиролизный котел работает по принципу сухой перегонки топлива.

При недостатке кислорода, под воздействием высокой температуры, сухая древесина разлагается на твердый остаток и летучую часть (пиролизный газ, который впоследствии смешивается с горячим воздухом).

Эта воздушно-газовая смесь, которая образовалась в процессе пиролиза, является топливом пиролизного котла. Процесс пиролизного сжигания является экзотермическим (сопровождается выделением теплоты).

Происходит он при температурах от 200 до 800 оС и обеспечивает подогрев поступающего в камеру сжигания воздуха. При этом происходит прогрев и подсушивание топлива в камере агрегата, за счет чего минимизируется выход сажи и золы.

Для пиролизного или газогенераторного котла характерным является более высокий КПД по сравнению с традиционной твердотопливной техникой.

При сжигании качественного топлива, КПД пиролизного котла находится на уровне пеллетных котлов и котлов длительного горения и достигает 90 %.

Пиролизные твердотопливные котлы используются как в частных домах и квартирах, так и для отопления производственных помещений.

Пиролизные котлы являются весьма рентабельным видом отопительной техники. Достаточно высокая цена на пиролизный котел покрывается за счет низкого потребления топлива.

В обычном твердотопливном агрегате длительного горения теплоноситель нагревается от тепла, выделяемого при горении топлива, то пиролизные котлы работают по-другому принципу.

При сжигании органического топлива (дров, пеллет, дровяных брикетов и даже угля) при температуре 400-800°С выделяется газ, сжигая который, можно получить намного больше тепла, чем при сжигании топлива.

Процесс газообразования из твердого топлива и последующее сжигание полученного газа называется пиролизом, а агрегаты, использующие такой принцип работы, называются пиролизными, или газогенераторными котлами.

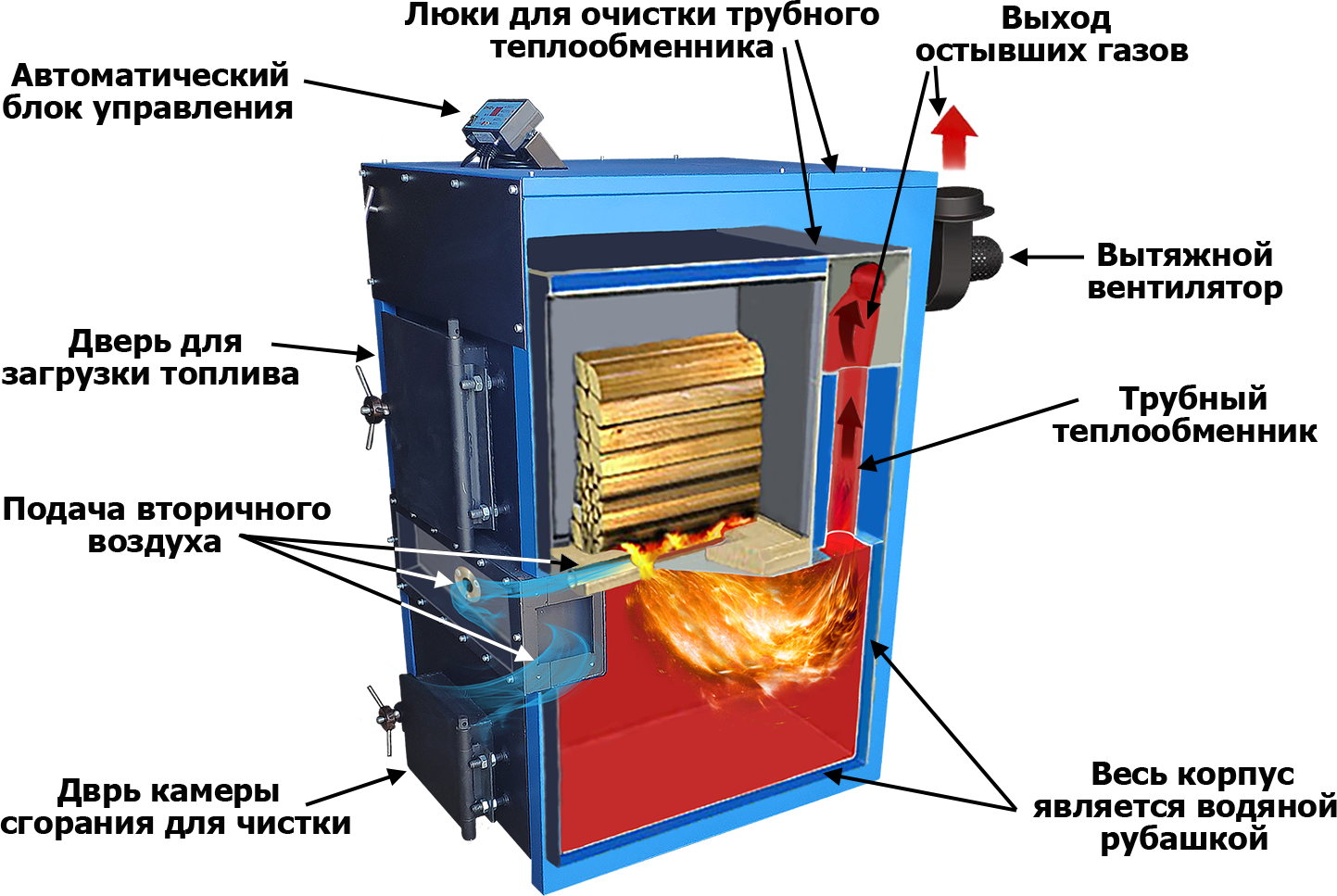

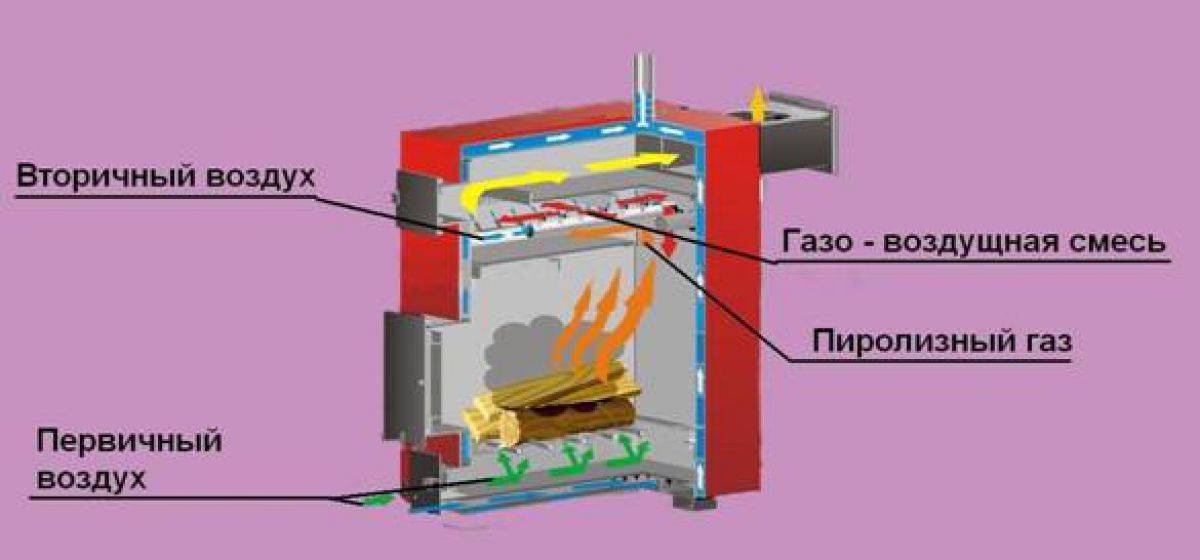

В пиролизном котле присутствуют две камеры, и в обеих осуществляется горение:

• Камера сгорания – сжигаются (обугливаются) дрова или другое топливо.
• Камера дожига – сжигается газ, выделяемый топливом.

В камере сгорания располагается и поджигается топливо. В зону горения подается первичный воздух. При прогреве топлива до определенной температуры начинается газовыделение.

При помощи дымососа газ, вместе с вторичным воздухом, засасывается в камеру дожига (она расположена ниже уровня топлива) и сгорает там, выделяя тепло.

Продукты горения попадают в дымовой тракт (газоход) и поступают в дымоход, проходя через водяную рубашку агрегата и нагревая теплоноситель.

В результате, дрова превращаются в древесный уголь, сгорая практически полностью, а дым очищается от неприятных запахов и угарного газа.

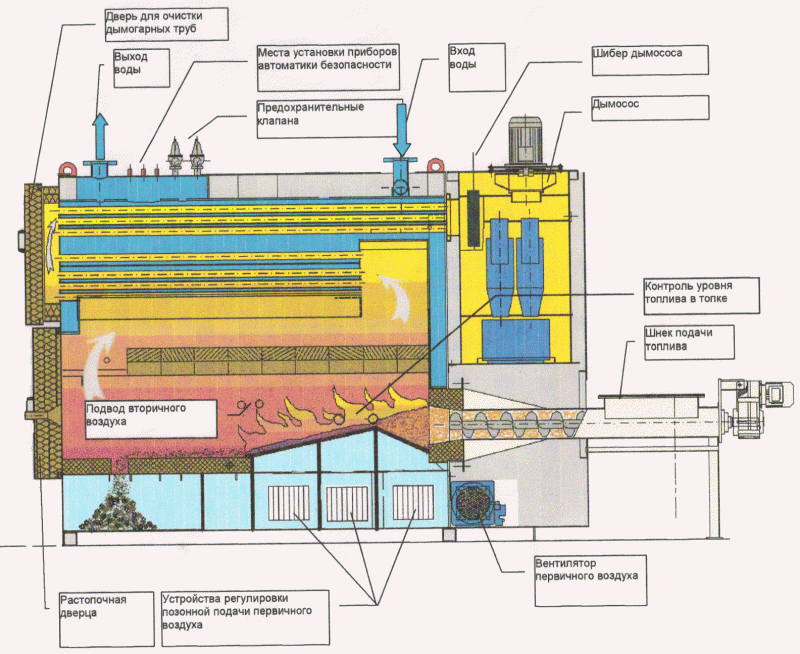

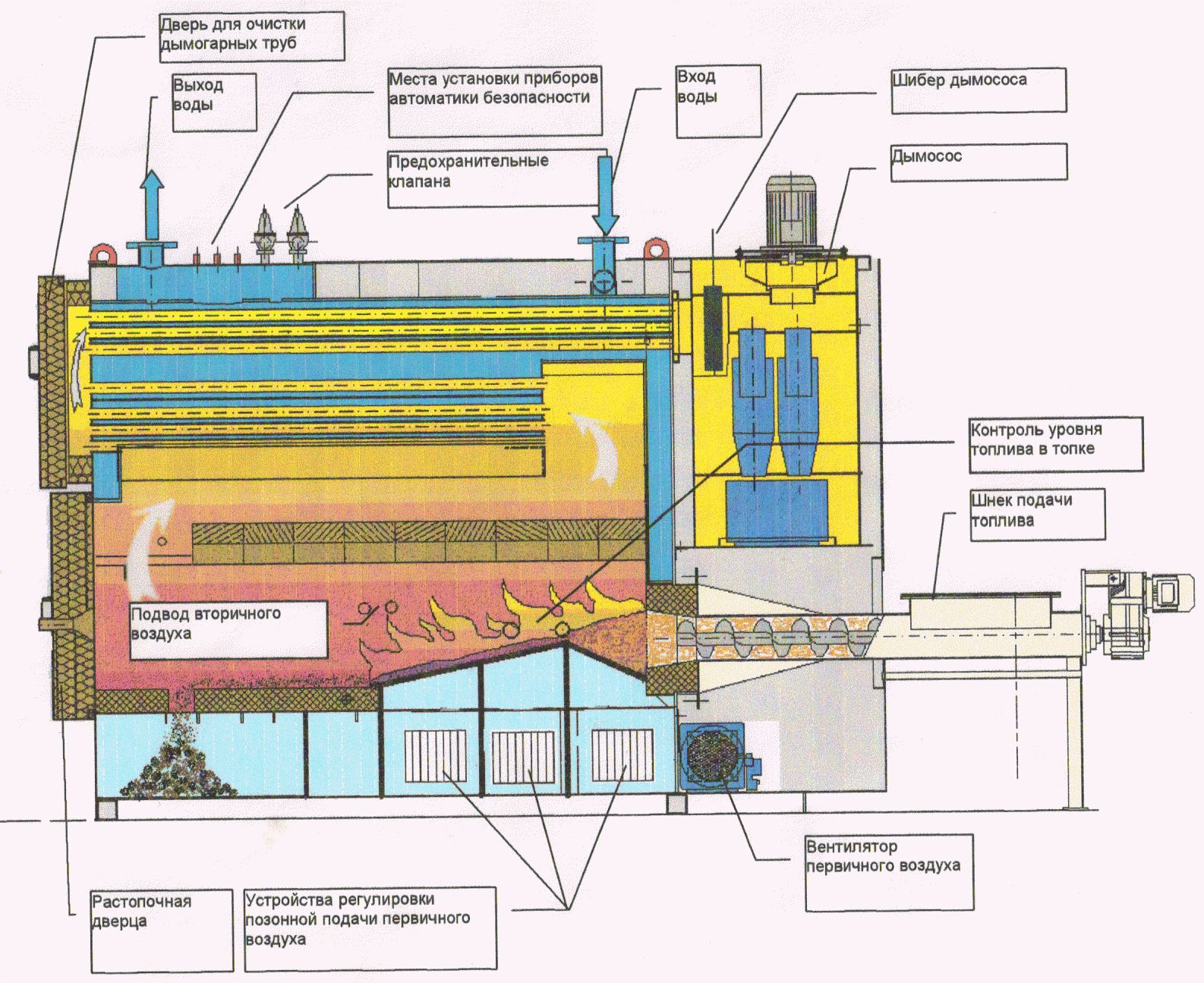

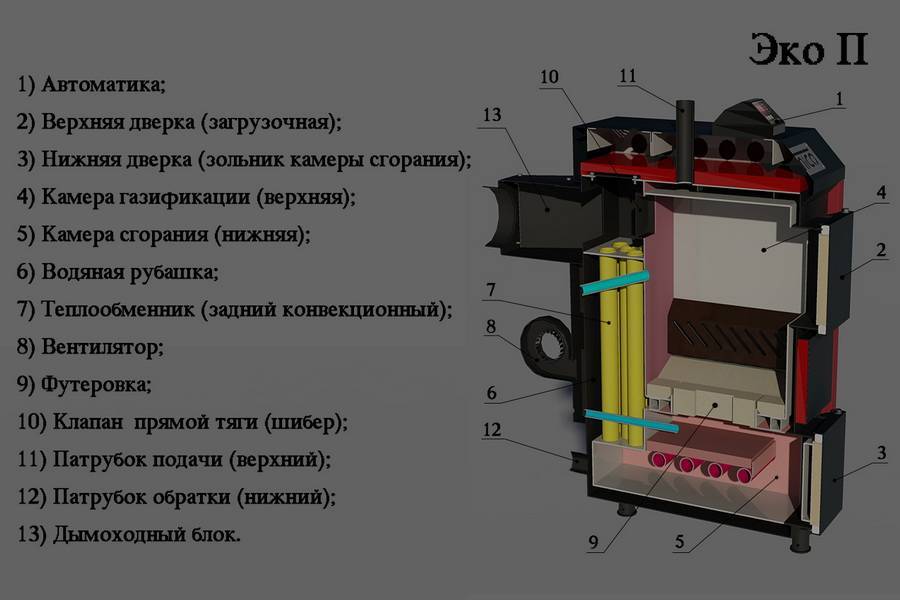

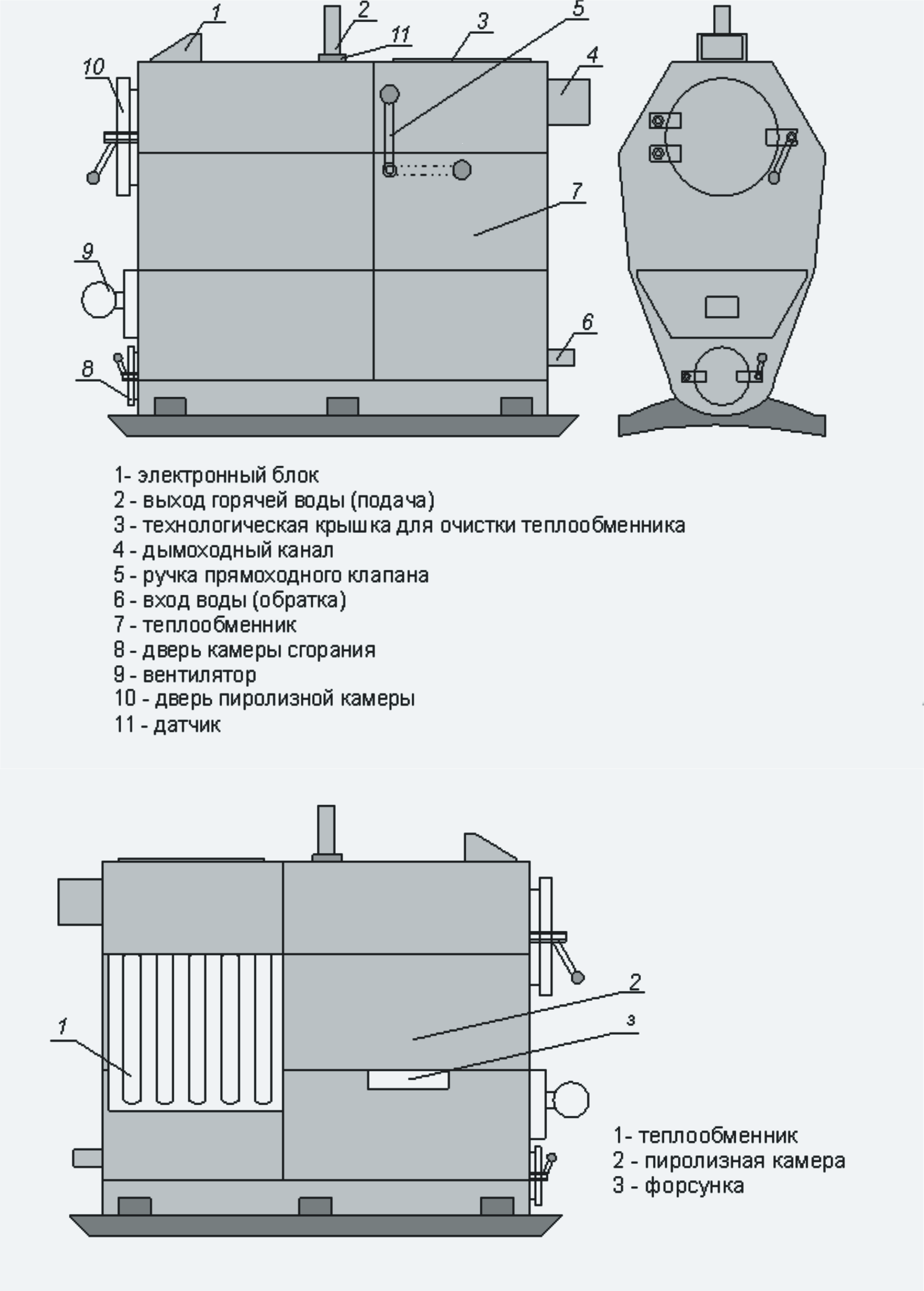

Конструкция пиролизного котла

Все существующие установки можно условно разделить на две основных типа, каждый из которых имеет свои конструктивные особенности.

Пиролизные котлы с принудительной циркуляцией воздуха, как правило, имеют верхнюю загрузку, а камера дожигания находится снизу основной топки. Камеры соединяются между собой форсунками, изготовленными из жаропрочного материала.

Специально установленный вентилятор обеспечивает интенсивную подачу воздуха в топку, откуда через колосник поступает во вторичную камеру сжигания. При такой конструкции процесс пиролиза не отличается эффективностью, поскольку наличие большого количества кислорода в топке приводит к быстрому сгоранию дров.

Установка вентилятора на выходной патрубок позволяет осуществить пропорциональное разделение воздушного потока между топочной камерой и зоной сжигания пиролизного газа.

В этом случае, основная часть всасываемого воздуха поступает в камеру дожига, и лишь незначительная часть подается в зону горения топлива. Такое разделение способствует экономичному горению топливной закладки и максимальному выделению летучих углеводородов. Кроме этого, медленное тление обеспечивает нагрев среднего слоя и окончательное просушивание всего используемого топлива. Благодаря избытку кислорода в камере дожига, происходит эффективное сжигание вторичных газов, с выделением максимального количества тепла.

Пиролизные котлы со свободной циркуляцией воздуха не оснащаются вентиляторами и используют естественную тягу. У таких систем камера для сжигания дров располагается снизу, сжигание пиролизных газов происходит в верхней части установки, а подача воздуха осуществляется через первичную и вторичную заслонки.

Такая компоновка способствует максимальному выделению углеводородных соединений, поскольку при правильной регулировке первичной воздушной заслонки обеспечиваются оптимальные условия для тления древесины.

Эффективность работы пиролизных котлов с верхней камерой дожигания зависит от положения первичной заслонки. Недостаточный приток кислорода снижает температуру в топочной камере и, как следствие, выделение пиролизных газов. Избыток кислорода приводит к интенсивному горению и нерациональному использованию топлива.

Особенности Blago (Благо)

Эти котлы разработаны инженером Юрием Благодаровым. Главное их достоинство – есть энергонезависимые модели. В них искусственное нагнетание воздуха не используется, котел работает на естественной тяге.

Продуманное расположение топливных бункеров, камеры дожига и использование катализатора (банный камень) позволило разлагать не только простые углероды, но и сложные. За счет этого количество видов топлива значительно расширилось, а также увеличилась эффективность его перегонки.

Еще одна отличительная черта этих котлов – возможность использования сырых дров без потери мощности. Котлы Благо» промышленных мощностей могут работать на дровах с 55% влажностью, агрегаты малой мощности успешно справляются с 35% влажностью.

Конструкция  постоянно усовершенствуется. В последнее время запущено производство оборудования по сжиганию изношенных шин, есть специализированное оборудование, работающее на угле.

Обычные же пиролизные котлы длительного горения «Благо» используют дрова, опилки, щепу, обрезки и их смесь с угольной крошкой. При использовании дров их, в принципе, можно не колоть  — горят неплохо и целые небольшие чурбаки.

В результате котлы действительно всеядны: работает на старых покрышках, резине, коже, полиэтилене, не говоря уже о традиционных видах твердого топлива.

Большие пиролизные котлы «Благо» имеют несколько топливных камер (как минимум две). При необходимости (небольшие морозы  на улице) закладывать топливо можно только в одну. КПД (81-92%) котла от этого не изменяется, ниже становится только мощность. Например, котел мощностью 50к Вт можно использовать на 12 кВт. При этом на период разгона системы выдавать он будет 25 кВт, а остальное время  — 12-15 кВт. Есть небольшие модели (от 15 кВт) с одной камерой загрузки топлива.

Выпускаются пиролизные котлы длительного горения Blago мощностью от 12 кВт до 58 кВт. Более мощные установки выполняются под заказ с согласованием входных и выходных параметров. Для агрегатов от 1 Мвт может быть разработана автоматическая линия подачи топлива (это данные из сообщения автора проекта).

Что кроме «всеядности» гарантирует производитель? Во-первых, меньшее количество требуемого топлива  — его нужно на 20-30% по сравнению с другими котлами того же принципа действия. Во-вторых, длительное горение – закладка топлива происходит раз в 12-18 часов. В-третьих, высокая безопасность: совмещена загрузочная дверца и топочная задвижка, что предотвращает случайное воспламенение во время загрузки топлива, предусмотрена автоматическая корректировка заглушки для предотвращения выхода газов при нарушении правил установки. В-четвертых,  легкость использования: автоматизированный контроль, отсутствие дыма при загрузке топлива, автоматическая чистка топливных каналов.

Теперь о  недостатках, на которые указывают на форумах:

Оборудование дорогое.

Да, недешево. Но всем желающим продают пакет документации для самостоятельного изготовления.

Модель	Мощность	Площадь	Максимальный объем  системы	Габариты, мм	Топливо	Теплоноситель	Цена
BLAGO-TТ 15	15 кВт	150 м2	0,83 м3	1200*530*970	Дрова, древесные отходы	Вода, незамерзающая жидкость для отопительных систем	48 т.р.
BLAGO-TТ 20	20 кВт	200 м2	0,60 м3	1200*530*1140	Дрова, древесные отходы	Вода, незамерзающая жидкость для отопительных систем	60 т.р.
BLAGO-TТ 20	25 кВт	250 м2	0,75 м3	1540*725*950	Дрова, древесные отходы	Вода, незамерзающая жидкость для отопительных систем	75 т.р.
BLAGO-TТ 30	30 кВт	300 м2	0,84 м3	1540*725*110	Дрова, древесные отходы	Вода, незамерзающая жидкость для отопительных систем	90 т.р.
BLAGO-T2 Т-BH-40	40 кВт	400 м2	120 л	2300*1100*1100	Дрова, древесные отходы	Вода, незамерзающая жидкость для отопительных систем	120 т.р.
BLAGO-T2 Т-BH-50	50 кВт	500 м2	168 л	2300*1100*1300	Дрова, древесные отходы	Вода, незамерзающая жидкость для отопительных систем	150т.р.
BLAGO-T2Т-BС-40(встроенный теплообменник)	40 кВт	400 м2		1805*1100*1100	Дрова, древесные отходы	Вода, незамерзающая жидкость для отопительных систем	120т.р.
BLAGO-T2Т-BС-48(встроенный теплообменник)	48 кВт	480 м2		1805*1100*1300	Дрова, древесные отходы	Вода, незамерзающая жидкость для отопительных систем	144т.р.

Как недостаток указывают быстрое остывание котла при поздней закладке топлива.
Котел тяжело выходит на пиролиз.

Но два последних недостатка – результат малого опыта работы с этим котлом и неправильное положение при растопке зольника. Некоторым потребителям не нравится избыточное выведение стенок теплообменника, что затрудняет закладку топлива (модели ТТС иТТУ).

Плюсы и минусы

Единственный претендент, который может сложить серьезную конкуренцию пиролизным котлам — это устройства в которых есть только одна топка и у них нижнее дутье. Но ни в коем случае не стоит забывать, что у некоторых современных моделях котлов отопления также возможная подача вторичного кислорода в факел.

Современные модели пиролизных котлов

Стоит заметить, что в некоторых старых моделях весь воздух шел под колосник, в результате чего газы, которые выделялись сгорали не полностью. Привычным для стандартной работы котла является диапазон нагрузки от 50% к 100%, при этом КПД будет держаться на высоком уровне, около 92%. В случае уменьшения нагрузок такой механизм конечно будет работать, но соответственно КПД пиролизного котла будет намного меньше.

Также одним из плюсов пиролизных конструкций длительного сгорания есть то что они регулирующие. То есть, даже при одной закладке древесины, процесс сгорания может длиться больше 12 часов. Если сравнивать с обычными котлами, то их показатели дотягивают максимум до 4 часов, но у котлов верхнего горения такой процесс может длиться свыше суток.

Важную роль играет и то, что в пиролизных котлах на твердом топливе происходит полное выгорание топлива, это приводит к тому что намного меньше нужно чистить газоходы, а также зольник. Двухступенчатое сжигание древесины легко позволяет уменьшить недостаток кислорода в газах, которые выделяются при этом.

Процесс сгорания пиролизных газов легко поддается управлению и редактированию. Это позволит автоматизировать работу такого механизма так же, как и работу такого вида устройств как газовый или жидко топливный. Также стоит заметить в связи с тем, что в верхней камере сгорания температура является достаточно большой то происходит процесс подавливания газа СО, что значительно уменьшает количество выбросов вредных веществ в окружающую среду. Использование такого типа котлов на твердом топливе стимулирует к использованию не очень влажного топлива.

Процесс пиролиза в котле

Между прочим, для хорошей работы таких твердотопливных устройств сгорания можно использовать даже большую древесину. Становится понятным насколько экономнее является вырастание пиролизных механизмов сравнительно с другими видами котлов.

Но к сожалению, в них есть и свои минусы. Первое что бросается в глаза — это цена. В основном они в 2-3 раза более дорогие сравнимо с другими видами котлов. Подобным же образом они энергозависимы, без дымососа ничего не будет работать. Равным образом одним из минусов такого типа котлов считается, то что они прихотливы к влаге.

Стоит отметить, что в равной степени при малых закладках топлива, пиролизные системы отопления работают достаточно плохо.

В дымоходах может образовываться дёготь. Температура жидкости в отоплении, которая возвращается обратно должна быть не меньше чем 60 °C. Это нужно, чтобы избежать выпадения в системе отопления конденсата и низкотемпературной коррозии. Это стандартное требование к механизмам такого построения. Понятно, что эта проблема легко может решится стоить лишь сделать подмес прямой воды к обратной.

Если использовать котел на дровах, то для топлива стоит использовать лишь большие дрова. Так как иначе не будет возможности организовать автоматическую подачу топлива для работы этого механизма. В интернете достаточно много публикации о таком виде котлов. Но к сожалению основная часть таких статей содержит лишь рекламный характер. В связи с этим достаточно трудно сформулировать объективное понимание о данном механизме и его работе.

Как работают пиролизные котлы

Принцип работы пиролизного котла заключается в генерации горючих газов и из последующего сжигания. Для того чтобы можно было понять, как он работает, следует вспомнить интересный опыт из школьного учебника физика. Там предлагалось заключить немного древесной щепы в стеклянную колбу, заткнутой пробкой с тонкой трубкой. Колба помещалась под горелку, спустя некоторое время в ней начиналась реакция пиролиза. После этого из трубки начинали выходить горючие газы, которые легко поджигались и горели ярким пламенем.

Принцип действия пиролизного котла основан на аналогичной реакции, только в больших масштабах. Здесь задействованы две камеры:

• Камера сгорания – в ней осуществляется предварительный розжиг топлива, после чего дрова находятся здесь в режиме медленного тления, с ограниченным доступом воздуха;
• Камера дожигания – здесь горят продукты пиролиза, рождая тепло, отправляющееся в жаротрубный теплообменник.

Все это хозяйство охлаждается водяной рубашкой.

Изучая принцип работы пиролизного котла, вам может показаться, что эффективность данной методики крайне мала. На самом деле газов выделяется очень и очень много. Если заглянуть в камеру дожигания, мы увидим там мощное ревущее пламя, выделяющее дикое количество тепловой энергии.

Камеры сгорания в пиролизных котлах могут располагаться в любых последовательностях. Например, друг над другом или последовательно, друг за другом. Также встречаются агрегаты, в которых дожигание осуществляется под основной топкой. Регулировка интенсивности горения осуществляется с помощью дутьевого вентилятора или с помощью дверки поддувала. Следует отметить, что диапазон регулировки достаточно большой – при необходимости, пламя может быть потушено практически полностью.

Принцип работы пиролизного котла предусматривает предварительный розжиг древесного топлива. Нам нужно, чтобы дрова хорошо занялись пламенем. Для этого открываются дроссельная заслонка и поддувало, в топку закладывается порция дров с мелкими лучинками для розжига. Поджигаем, дожидаемся появления устойчивого костерка. Теперь наш пиролизный котел готов к полноценному запуску. Производим следующие действия:

Благодаря конструкции пиролизного котла горячий воздух вылетает в дымоход не сразу, а проходит сначала через специальный отсек. Это позволяет системе значительно повысить свой КПД в сравнении с обычными котлами.

• Закрываем дроссельную заслонку;
• Закрываем дверцу поддувала;
• Включаем автоматику;
• Наблюдаем за ростом температуры в системе.

Давайте посмотрим, как работает пиролизный котел внутри – здесь происходит масса интересного. Во-первых, после перекрытия доступа кислорода наше веселое пламя превращается в тлеющие угольки. А во-вторых, после запуска автоматики включается дутьевой вентилятор, продукты пиролиза направляются в камеру дожигания, где начинает бушевать мощное пламя. Такой принцип работы реализуется во всех пиролизных котлах. Различия только в схеме регулировки – где-то за автоматическую регулировку отвечает электроника, а где-то простая механика.

Принцип действия

Сейчас мы попытаемся понять, как устроен пиролизный котел длительного горения и как он работает. Принцип действия очень прост и одновременно сложен. О пиролизе рассказывается еще в школьном курсе физики – подвергаясь нагреванию в замкнутом пространстве, древесина выделяет горючие газы, которые можно поджечь и получить тепло. Фактически прямого сгорания древесины в таком опыте нет.

В пиролизных котлах длительного горения дрова все-таки горят, но с ограничением подачи воздуха. Можно сказать, что это медленное тление. Разгоревшись, дерево начинает выделять горючие газы, которые сгорают в камере дожигания. Итого мы получаем два источника тепла – это горящие дрова и сгорающий древесный газ. Эффект от такого поэтапного сгорания ощущается в виде экономии топлива до 40%. Древесный газ в пиролизных котлах длительного сгорания образуется в результате медленного тления топлива. Одновременно с этим оборудование нагревает воздух, который вместе с древесным газом подается в камеру дожигания. Там смесь воспламеняется и сгорает с образованием большого количества тепла. При этом количество вредных выбросов, по сравнению с традиционными котлами, предельно мало.

Таким образом, пиролизный котел – это прямая экономия топлива, так как из одной и той же порции дров можно выделить большее количество тепла. Вместо 10 кубометров дров на один зимний период может уйти всего 6-7 кубометров. При этом пользователям не нужно будет каждые 2-3 часа подкладывать в ненасытную топку все новые порции дров.

Пиролизные котлы длительного горения выпускаются в нескольких модификациях:

Несмотря на низкую скорость горения топлива, выделяемые порилизные газы способны нагнетать пламя до подобного яркого бело-желтого цвета.

• Энергонезависимые – они работают на естественной тяге и управляются механическим способом;
• Энергозависимые – здесь пиролиз протекает с использованием принудительной тяги. За счет этого повышается эффективность горения;
• С разным расположением камеры дожигания – она может располагаться над камерой сгорания или под ней. Также в продаже присутствуют модификации с последовательным расположением камер.

Модификаций много, но в целом устройство и принцип работы почти ничем не отличаются.

Энергозависимые пиролизные котлы длительного горения хороши тем, что в них часто присутствует автоматика, которая может управлять мощностью оборудования и интенсивностью горения, ориентируясь на температуру теплоносителя или на температуру в комнатах.

Длительное горение в пиролизных котлах обеспечивается сразу двумя факторами. Первый фактор – это низкая скорость горения/тления древесины. Второй фактор – большой объем камеры сгорания. Например, в продаже присутствуют пиролизные котлы с объемом топки 50 литров и даже больше. Неудивительно, что частота подходов для загрузки горючего снижается до 1-2 раз в сутки.

Схема, особенности работы

Вторично в 2000-х годах, когда у среднего производителя появились достаточные производственные возможности и материалы, началось производство на бытовом уровне. У потребителя лживая вызывала интерес, — появились продажи и прибыль.

Схема пиролизного котла обычная – в большой камере закладка дров сначала разгорается, затем автоматика перекрывает воздух и при его недостаче дрова тлеют длительное время. Выделяющийся угарный газ и большое количество зольных частиц – чистого углерода С смешивается с подогретым воздухом во вторичной камере, где и догорают.

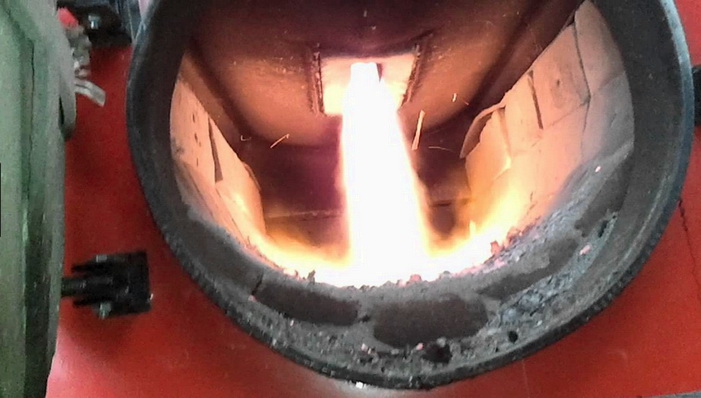

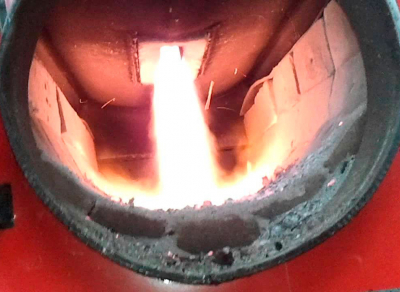

В этой горелке всегда красноватое пламя – прямой признак реакции с участием углерода.

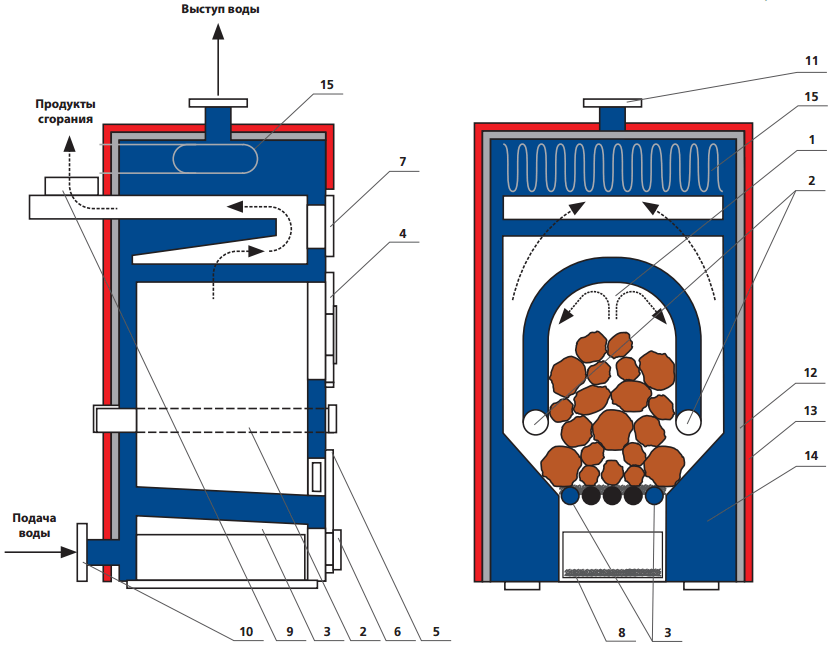

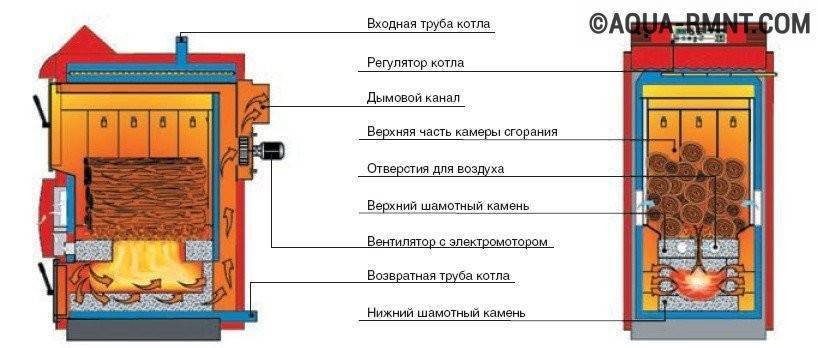

Устройство пиролизного котла

Пиролизный котел – это не печка. В нем происходит ряд сложных процессов. А разработка котла – это ответственная задача для инженеров-конструкторов, которая требует наличие опыта, знаний и массу усердного труда и больших затрат на обкатку готовой конструкции и эксперименты. Как вы понимаете, в этой сфере отсутствует вековой опыт и проверенные поколениями технические решения, как, например, у традиционных печей.

Если вы и найдете в свободном доступе в интернете схемы котла, то это будут 2-3 схемы общего вида и 3-4 схемы печи в разрезе. Умея работать CorelDraw и в ACAD, а также при наличии соответствующего образования и опыта работы, вы сами сможете составить деталировку. Однако помните, что спецификации вы все равно не найдет. А это значит, что вам придется лишь догадываться либо выводить экспериментальным путем из какого материала должна быть та или иная деталь.

Стоит также отметить, что есть много авторов подобных конструкций, которые возьмут сравнительно небольшие деньги за полный комплект тех.документов. Гораздо больше денег и времени у вас уйдет на чай или кофе, если до всего пытаться дойти самостоятельно. Но как понять, эффективно ли будет это устройство, будет ли оно работать?

В этой статье мы постараемся дать читателю ответы на все вопросы относительно пирокотла. Надеемся, что это поможет вам при покупке.

Стоит отметить, что пиролизный котел отопления означает, что он полнопоточный (для непрерывной работы вашей системы отопления котел выдает постоянный необходимый расход горячей воды). Также регистр водогрейный – это важная часть конструкции и из котла нельзя убрать водогрейку. Без нее или же с пустым контуром, котел без аварийной автоматики может прогореть или взорваться.

Рекомендации по установке и эксплуатации

Собранный своими руками пиролизный котел необходимо установить на небольшом фундаменте – соберите его из кирпича или соорудите бетонную стяжку. Рекомендуемая толщина – около 10 см. Установив аппарат на подготовленном месте, удостоверьтесь, что он не качается и стоит достаточно устойчиво. Только после этого приступайте к дальнейшим операциям.

Для обеспечения пожарной безопасности постелите перед котлом (с той стороны, где располагается дверца камеры сгорания) металлический лист. Если из топки выпадут горящие угольки или дрова (случается всякое), лист не даст огню распространиться. Следует отметить, что это достаточно распространенное требование для всех твердотопливных котлов и прочих агрегатов, вроде каминов и печей-каминов.

Плазменная резка металла — самая точная и филигранная, но доступ к такому оборудованию есть не у всех. Однако, обычный сварочный аппарат справится с той же задачей ничуть не хуже.

Отдельное внимание уделяется расстоянию между пиролизным котлом, собранным своими руками, и стенками – оно должно составлять не менее двух метров. Также следует обеспечить хорошую вентиляцию помещения, так как отопительное оборудование довольно интенсивно сжигает кислород – нужно обеспечить его приток

Для этого достаточно сделать вентиляционную отдушину

Для этого достаточно сделать вентиляционную отдушину.

Изготавливая пиролизный котел своими руками, не экономьте на металле. Помните, что металл толщиной 4-5 мм прослужит значительно дольше, чем металл толщиной всего 3 мм. Если камеры дожигания или сгорания прогорят, вам придется провести довольно сложный комплекс ремонтных работ – пиролизный котел нужно будет разрезать, заменить прогоревшие детали, после чего сварить его обратно и испытать.

Рекомендации по эксплуатации:

• Не используйте в изготовленном своими руками пиролизном котле сырые дрова – они плохо воспламеняются, с трудом прогорают и неохотно отдают продукты пиролиза. Оптимальное содержание влаги в древесине – не более 15-20%. Приобретая сухие дрова, выделите место под их хранение – сюда не должны попадать атмосферные осадки;
• Обязательно используйте автоматику и группу безопасности – это поможет предотвратить выход пиролизного котла из строя. Помните, что собранные своими руками отопительные агрегаты нуждаются в особенном контроле;
• Перед началом каждого отопительного сезона проверяйте котел и отопительную систему на герметичность. Также нужно проверять проходимость дымохода – его чистка осуществляется раз в 4-5 лет;
• Не делайте слишком большой запас по мощности – собранный своими руками пиролизный котел повышенной мощности не сможет обеспечить нужный КПД и будет сжигать топливо зря. Если нужен очень мощный агрегат, присмотритесь в сторону заводских моделей.

Следуя этим рекомендациям, вы сможете обеспечить свой дом теплом, не затрачивая много денег на электроэнергию и обходясь без газа. Среднее потребление электроэнергии пиролизным котлом, собранным своими руками, составляет 80-120 Вт/час (при работающем вентиляторе).
