Как организовать безопасное электропитание в ванной комнате
В первую очередь, определяемся с кабелем питания. Расчет сечения не имеет прямого отношения к влагостойкости, но нагретый от перегрузки провод может лишиться изоляции. А вокруг влажные стены, брызги… Прикоснувшись к стене, в которой проложен поврежденный кабель, вы получите удар током.

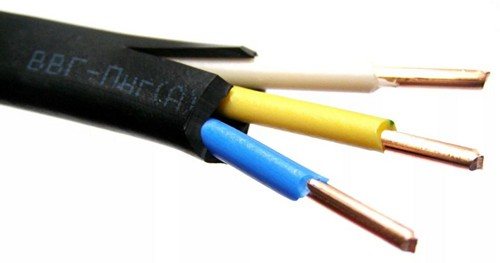

Для освещения достаточно ВВГ сечением 0.5 мм², розетки для бритвы и фена — 1 мм², стиральная машина и бойлер (мощностью до 3 кВт), провод сечением 1.5 мм². Более мощные водогрейные установки потребуют 2.5 квадрата.
На практике, лучше выбрать сечение для следующей категории мощности. Выйдет ненамного дороже, но это цена вашего спокойствия. Кабель также можно использовать более защищенный, чем для обычной скрытой проводки. Например, с заполнителем пространства между внешней оболочкой и изоляцией проводящих жил. Отечественная маркировка: ВВГ-з, импортные аналоги: NYM.
Снова повторимся: дополнительное усиление параметров — это не требование ПУЭ. Просто ваша уверенность за небольшую доплату.
Открытая прокладка (еще раз обращаем внимание на то, что такого способа следует избегать) не допускается в зонах №№ 0 и 1. Исключение составляет силовой кабель электронагревательного прибора, смонтированного в зоне №1. В остальных случаях необходимо обеспечить защиту от механических повреждений и попадания водяных брызг

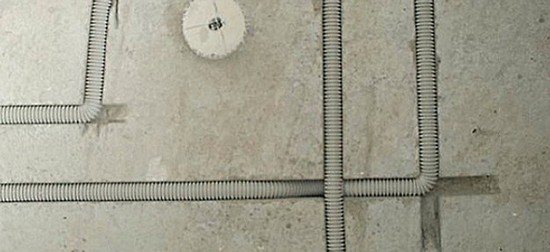

Лучше всего, упрятать открытый кабель в рукав или гофру
В остальных случаях необходимо обеспечить защиту от механических повреждений и попадания водяных брызг. Лучше всего, упрятать открытый кабель в рукав или гофру.
А вот скрытая проводка в ванной комнате (как рекомендуют Правила устройства электроустановок) с использованием рукава или гофры совершенно необязательна. Если оболочка вашего кабеля не повреждена, имеет соответствующую степень защиты, нет смысла усложнять конструкцию. Лучше добавьте в строительную смесь, которой замуровывается проводка, присадку — гидро барьер.
Но снова возвращаемся к ощущениям безопасности: пластиковый рукав или гофр не запрещен. Если есть средства и желание — укладывайте.
А вот прокладка силового кабеля в металлической оболочке любого вида, запрещена ПУЭ.
Кабели питания заводятся в ванную комнату: от распределительных устройств (расположенных снаружи) до потребителей, в виде цельного куска с непрерывной защитной оболочкой. Никаких монтажных коробок, сростков, переходов на другой тип кабеля, в зонах №№ 0, 1 и 2 быть не должно. По возможности, следует избегать маршрута питающего кабеля, проходящего по стене с душевой кабинкой или установленной ванной.
Розеточная сеть и линии освещения, защищаются разными автоматами в щите питания. Для силовых потребителей (водонагреватель, стиральная машинка) требуются самостоятельные линии. Любая розетка, вне зависимости от мощности электроустановки, располагается только в зоне № 3, не ближе 60 см от входа в душевую кабинку. Это разрешение распространяется только на жилые помещения, в промышленных санузлах штепсельные розетки устанавливать запрещено.
Как мы уже говорили, выключатели в ванной комнате не запрещены, но желательно обходиться без них. Но если требуется включать вытяжку, или освещение в зонах №№ 1 или 2, можно применять системы со шнурком.

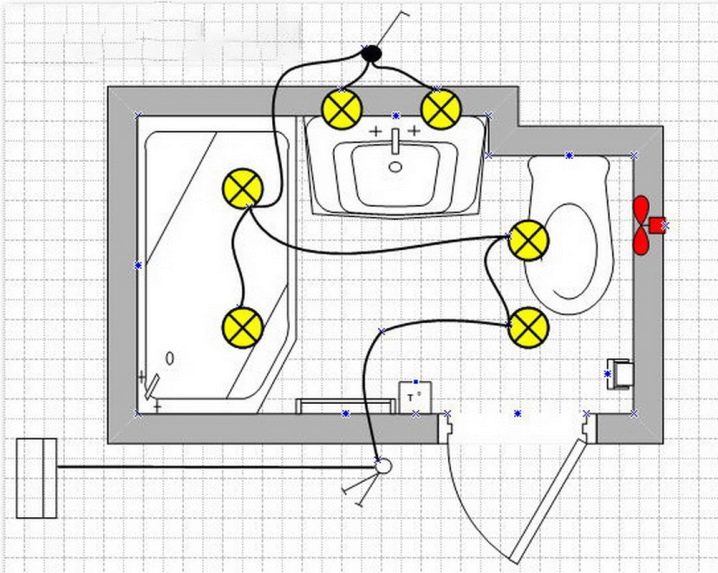

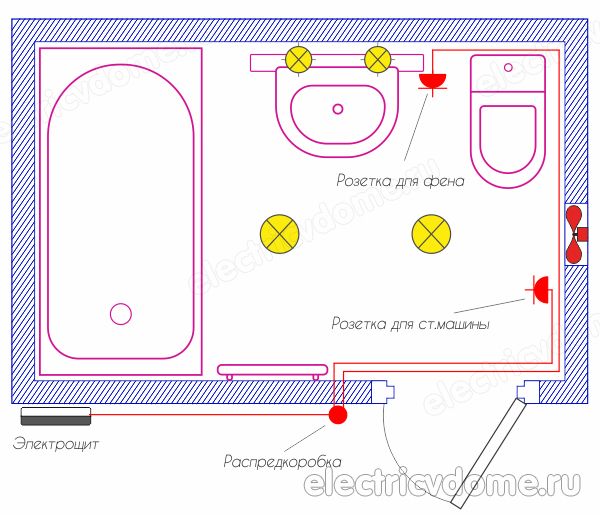

Схема прокладки кабеля в ванной комнате

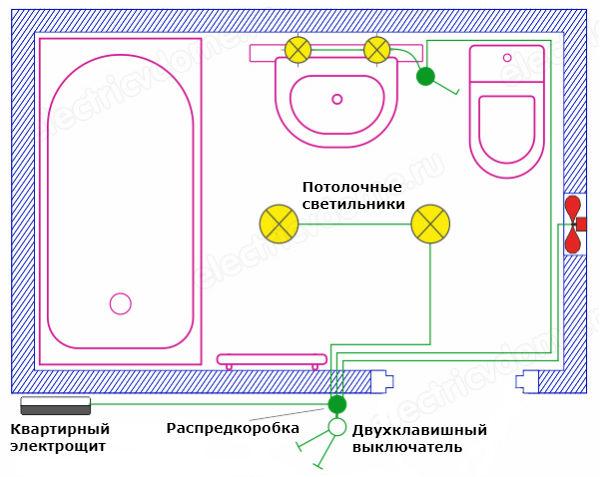

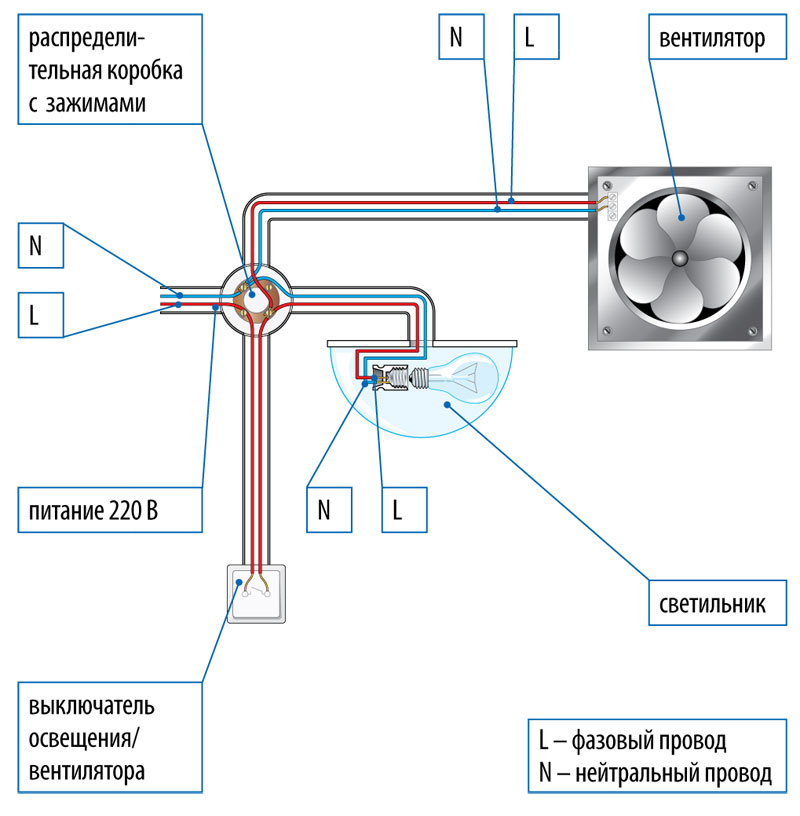

Схема проводки в ванной
Часто разводка электрики в ванной сводится к тому, что из распределительной коробки отходят провода на розетки, выключатели и светильники. Обычно при прокладке они разводятся в разные стороны, чтобы не было путаницы впоследствии. Например, кабель на освещение можно прокладывать вверх, на выключатели – вправо или влево, а провода к розеткам – вниз. Чем точнее будет устроена разводка электрики в ванной комнате, тем меньше проблем возникнет при её эксплуатации.
Нужно ли заземлять ванну? Зачем это надо и инструкции для разных типов ванн
Если в ванной планируется устанавливать больше, чем одну розетку, и будет несколько светильников на потолке и бра на стене, то, возможно, будет иметь смысл сделать 3 распределительных коробки – общую, на освещение и розеточную группу. Данная электросхема подключения ванной рациональна в том случае, если при большом количестве проводов скрутка не будет прочной и надежной.
Хорошая схема проводки в ванной предусматривает, что будет проложен провод достаточного сечения. Обычно для системы освещения обычного помещения квартиры или частного дома, в том числе и ванной, применяется кабель сечением 1.5 мм². Для каждой розетки лучше вести отдельный кабель, имеющий сечение 2.5 мм², прямо из распределительной коробки в ванной.
Всю проводку лучше прокладывать в стенах. Поскольку в ванной, как правило, нет специальных каналов для прокладки кабеля, нужно сделать штробы для проводов. Лучше, если все горизонтально проложенные кабели будут идти в одной штробе на одинаковой высоте. Так, в будущем, зная, как выглядит схема электропроводки в ванной, хозяин дома ни в коем случае не попадет сверлом в кабель, если ему понадобится просверлить отверстие в стене.
Хорошая разводка проводки в ванной означает не только то, что будет использован качественный кабель, но также и то, как он будет уложен. Если есть возможность, штробы лучше делать штроборезом. Если же они делаются вручную при помощи молотка и зубила, то перед монтажом кабеля нужно проверить глубину штробы. Если кабель везде укладывается ровно и не торчит из стены – значит, всё нормально. Ну а если где-то кабель хоть чуть-чуть выпирает, штробу необходимо углубить. В противном случае кабель во время штукатурки может быть задет отделочным инструментом и будет повреждена его изоляция.
Что необходимо знать при подключении и эксплуатации электрооборудования в сантехнических помещениях

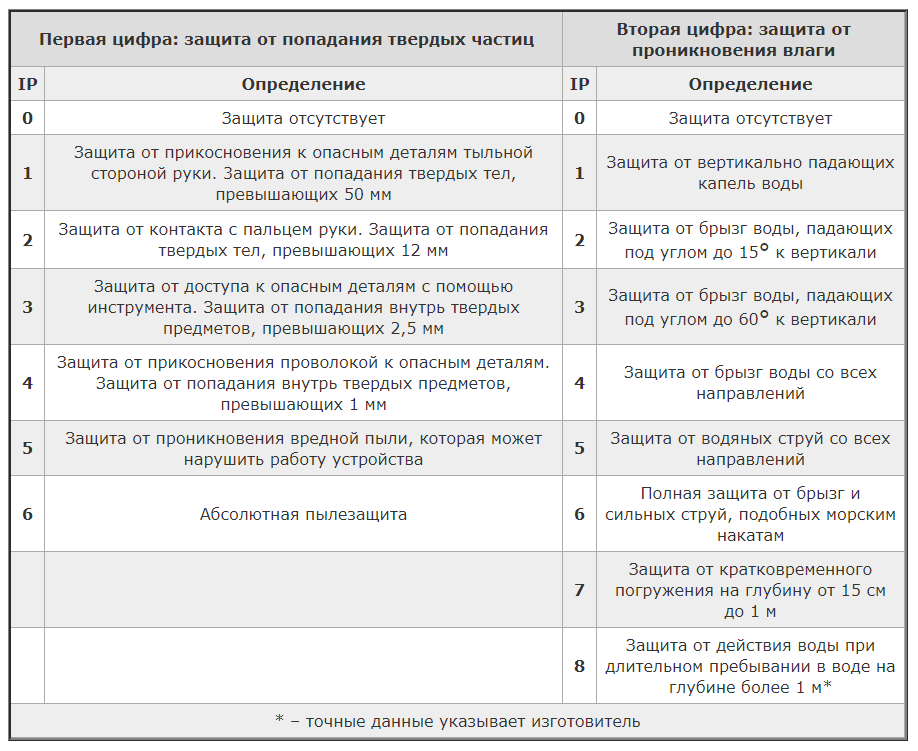

Существует международный стандарт, определяющий степени защиты электроустановок: International Protection — IP. После буквы IP следуют две цифры, характеризующие степень защиты. Типы маркировки указана на иллюстрации:

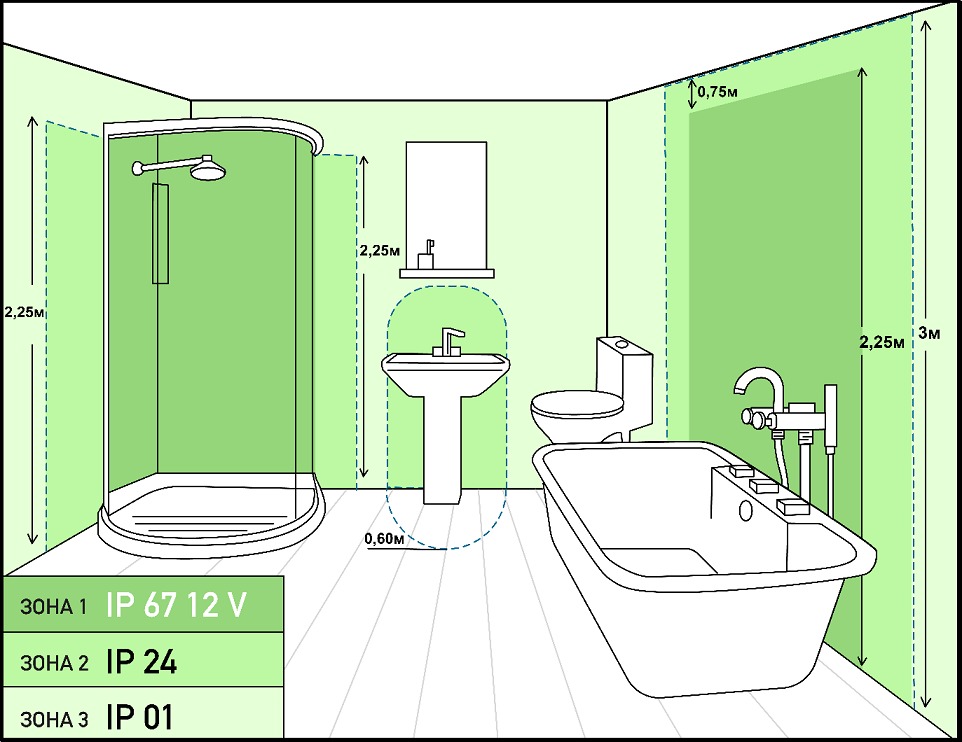

Применяем эту маркировку к зонам опасности в санузле. Чем выше номер – тем меньше опасность.
- Зона № 0 — непосредственно в ванной или в душевом поддоне. Территория максимального риска.
- Зона № 1 — виртуальные стены по периметру ванны или поддона. Опасность практически такая же.
- Зона № 2 — территория от границы зоны № 1, до периметра на расстоянии 60 см от нее.
- Зона № 3 — то же самое, только на расстоянии в пределах 240 см от периметра зоны № 2. Практически безопасное место.
Соответственно, в каждом периметре действуют требования по защите электроприборов.
- Зона № 0 — самая высокая степень защиты IP×7 (рассматривается только вторая цифра, пыли в ванной комнате бояться незачем). Крайне желательно применение электрооборудования с напряжением питания 12 вольт. При этом источник питания 220 вольт располагается снаружи, и не должно быть гальванической связи с прибором.Любителям подсветки в ванной или в душевой кабинке посвящается.
- Зона № 1 — Требования помягче — IP×5. На этой территории могут быть установлены нагреватели воды. Если класс защиты соответствует нормативу — пользоваться безопасно.
- Зона № 2 — IP×4 мало чем отличается от предыдущей защиты.
- Зона № 3 — С точки зрения попадающей воды — защита слабая: IP×1. Допускается установка розеток по специальному перечню правил для ванной комнаты.

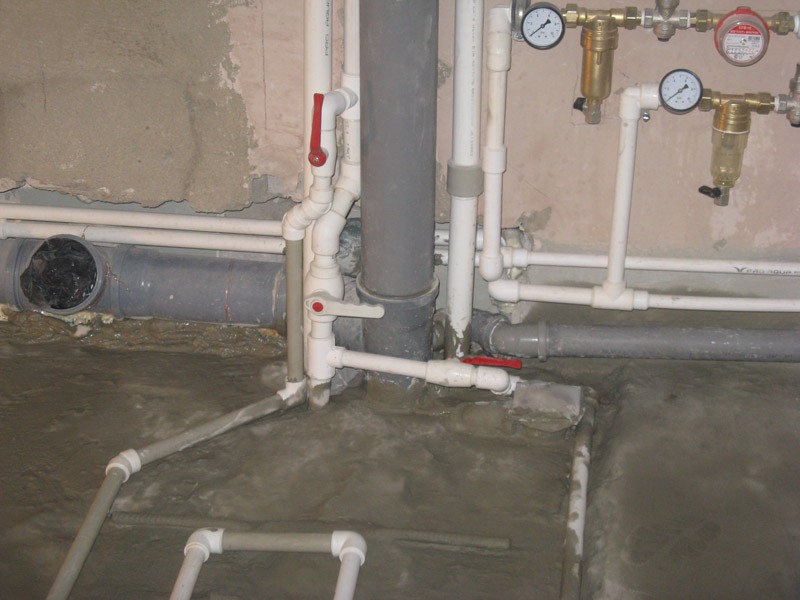

Монтаж разводки: способы

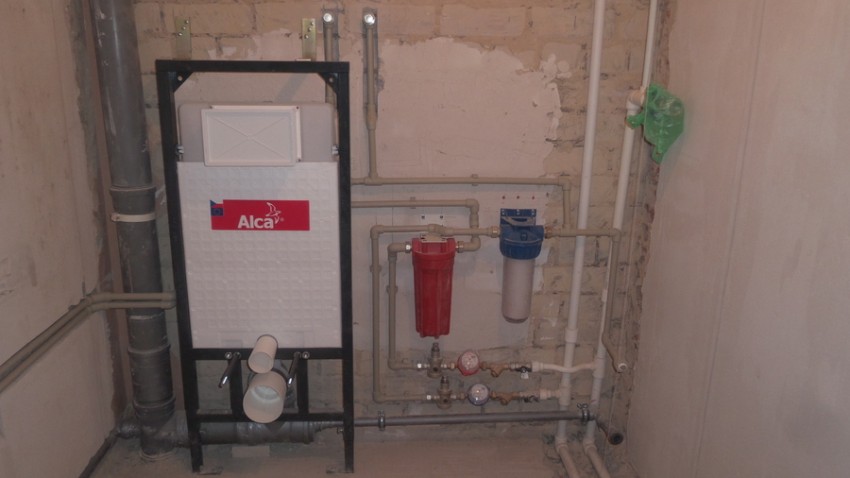

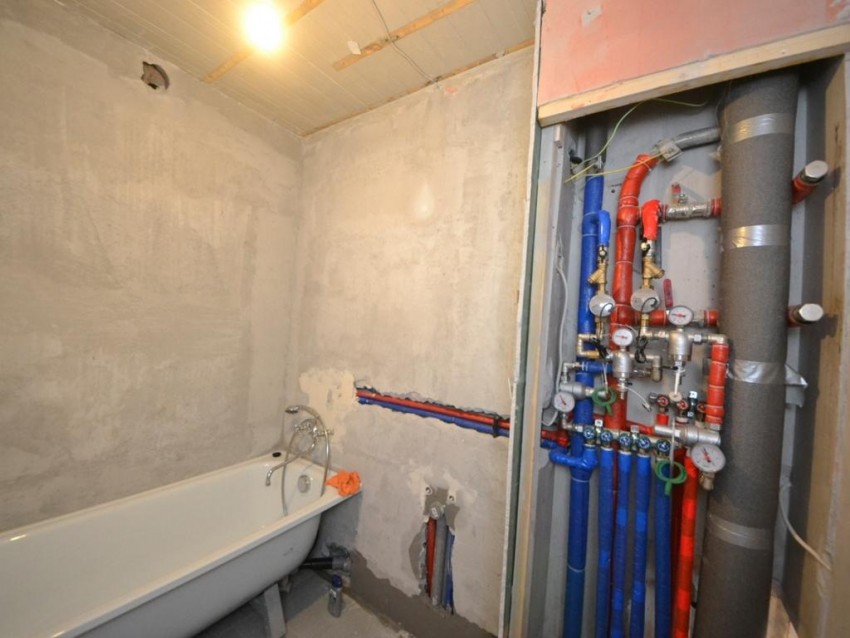

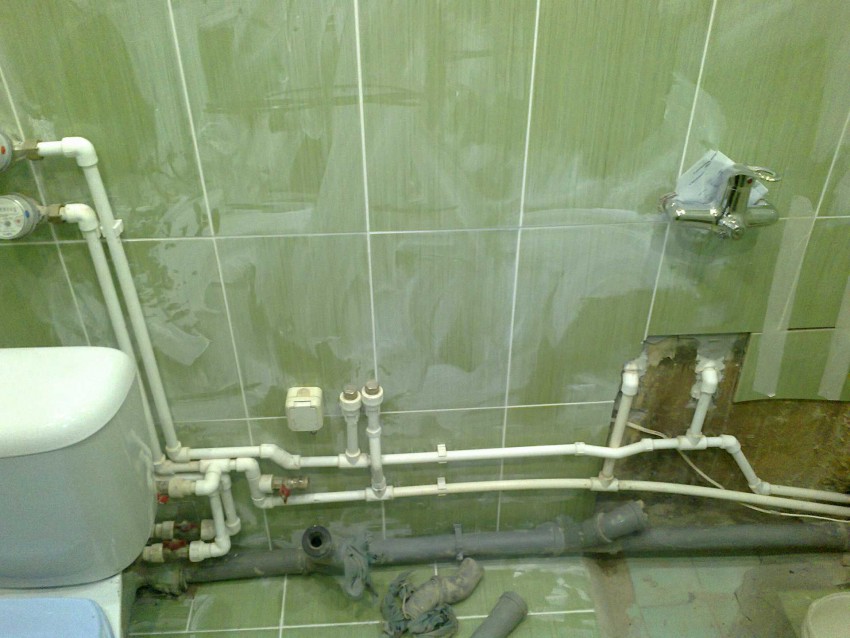

Разводка ванной может быть сделана исходя из трех различных способов. Первый называется открытым. Такой вариант прокладки коммуникаций считается самым простым и выполняется поверх облицовки.

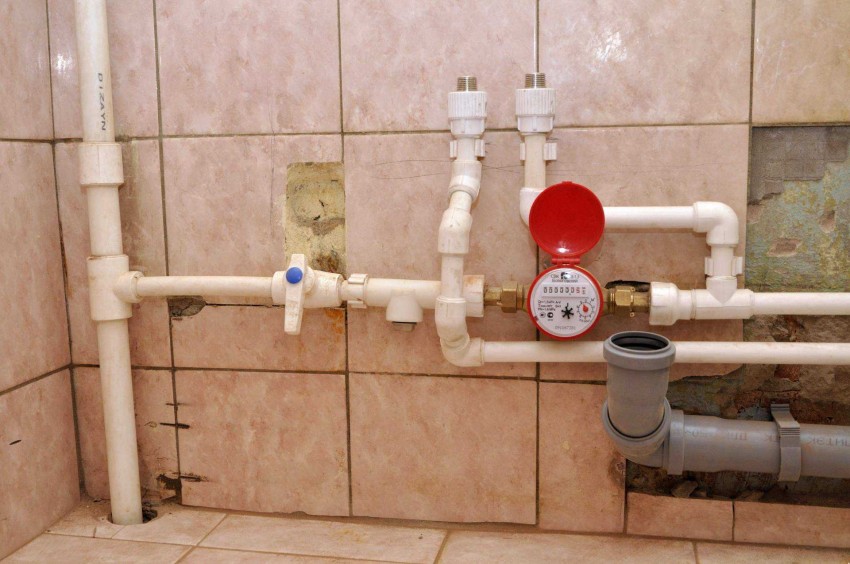

Иными словами при таком расположении все трубы оказываются на виду. Не самое лучшее решение в виду эстетичности помещения ванной комнаты.
Данный способ применяется если недостаточно места или нет желания прятать трубопровод. Обычно трубы монтируют в менее заметных местах или стараются как-либо скрыть.
Положительное качество данного вида монтажа — постоянный контроль исправности труб. Отрицательное — возможность повредить трубы самостоятельно.

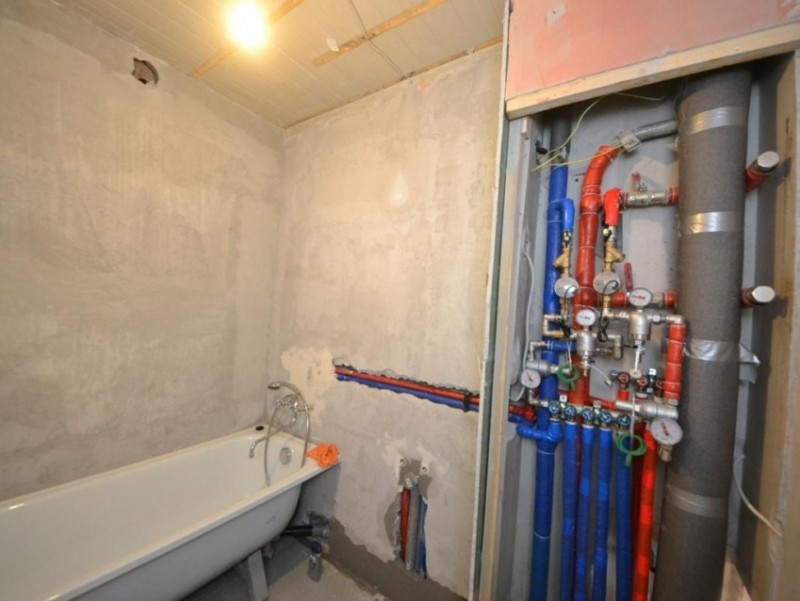

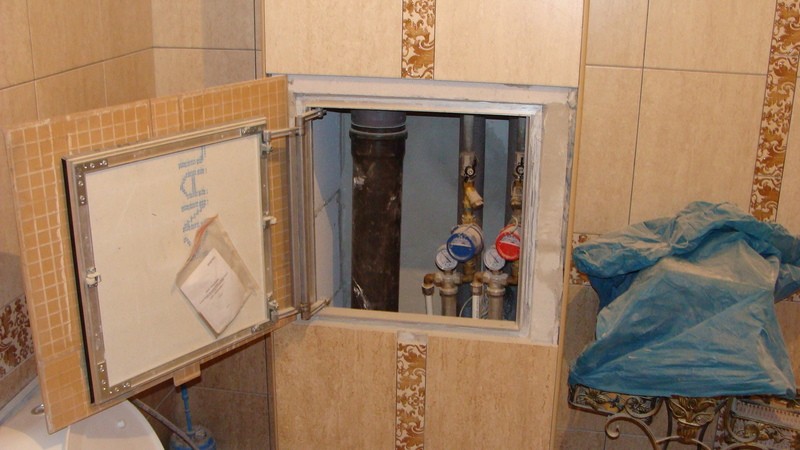

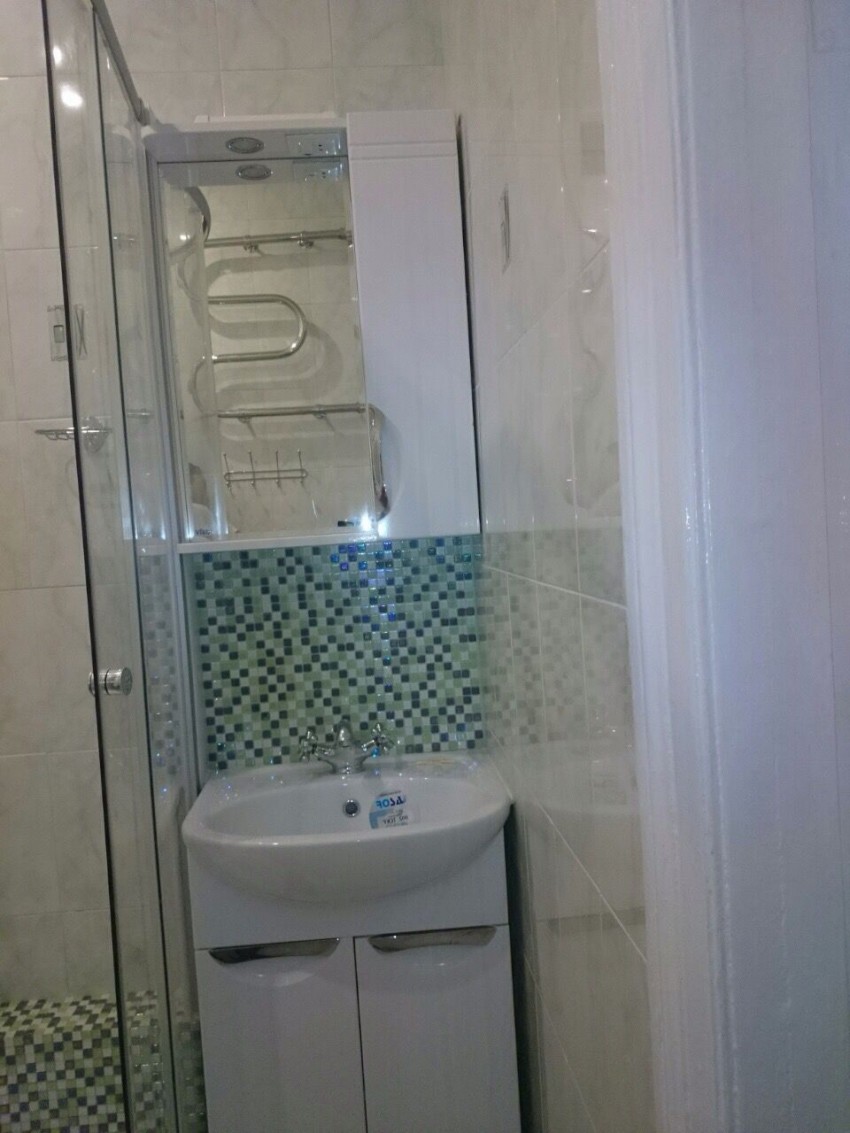

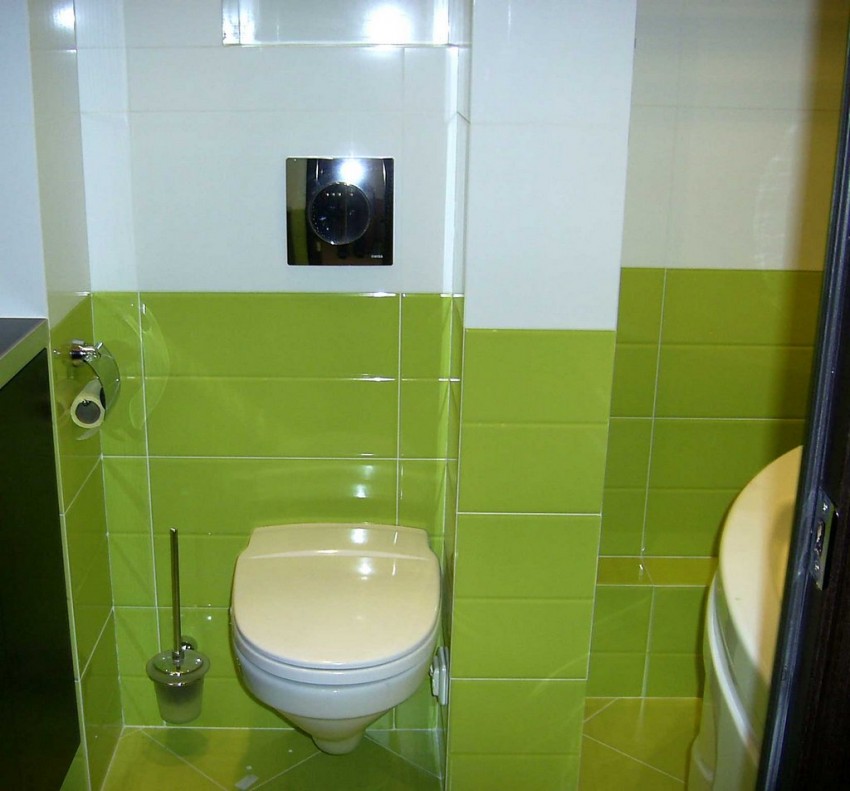

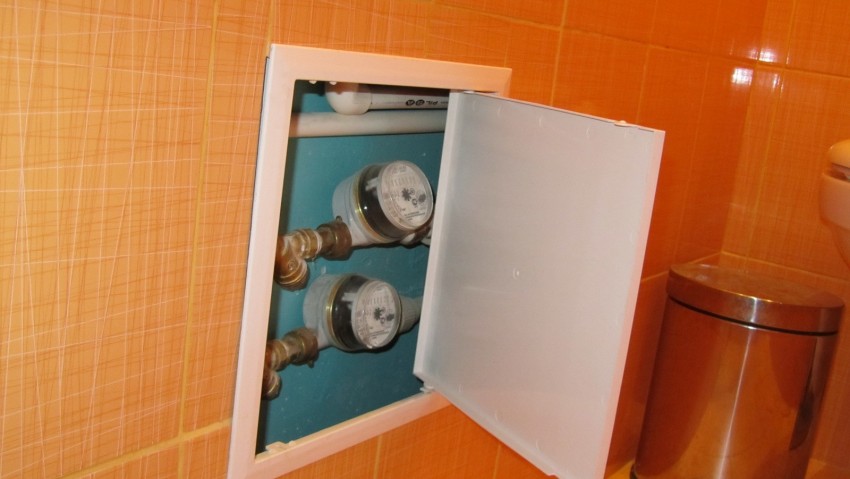

Способ номер два — закрытый. Как уже ясно из названия, трубы при таком методе монтажа находятся в стенах. Монтаж такой системы сложен и предполагает дробление стен. Однако внешний вид комнаты при этом совершенно не страдает.

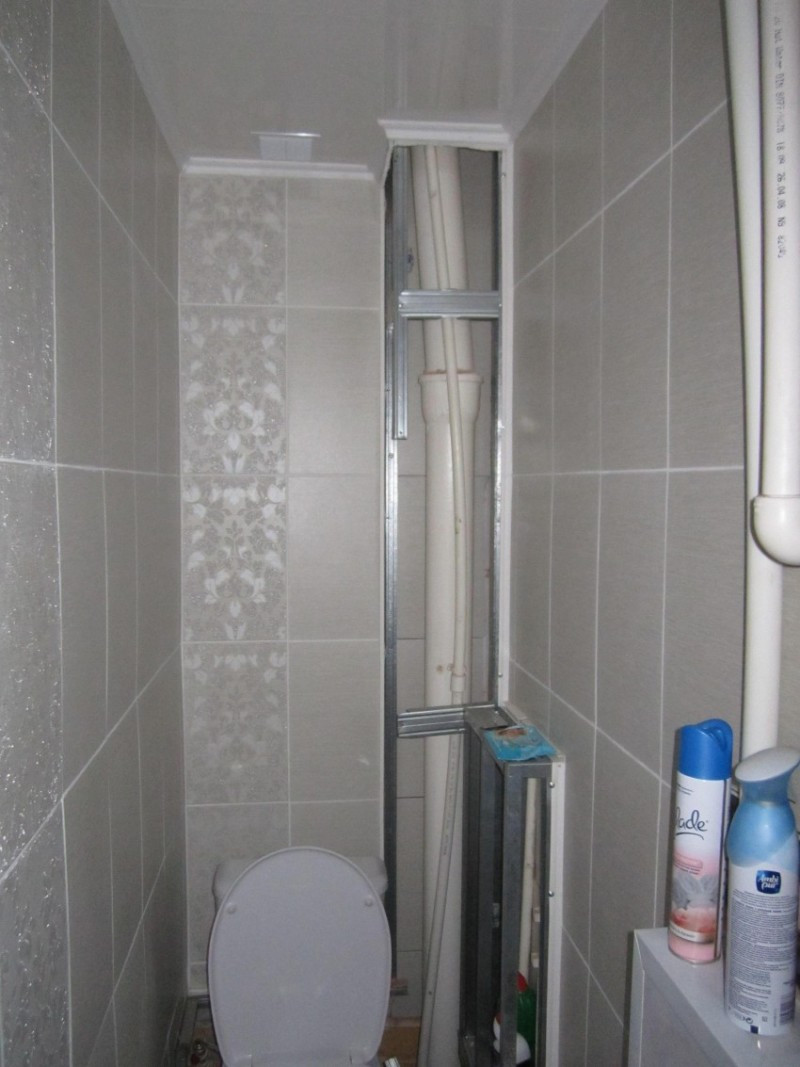

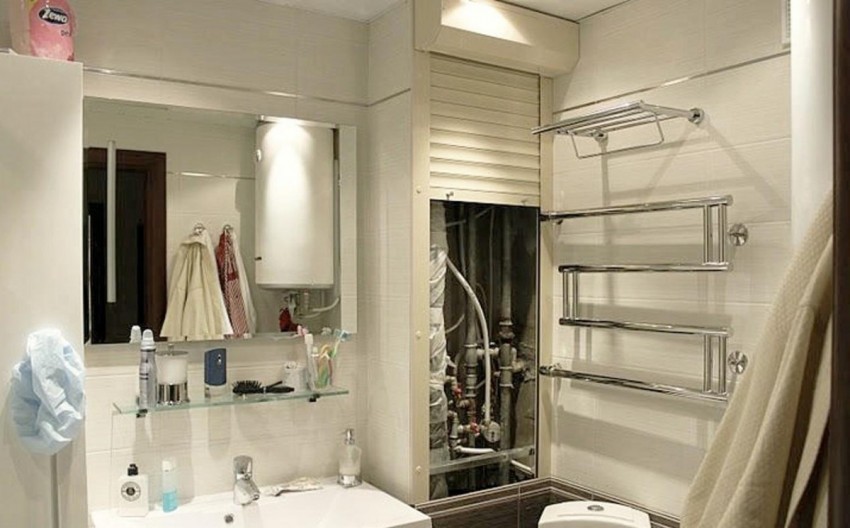

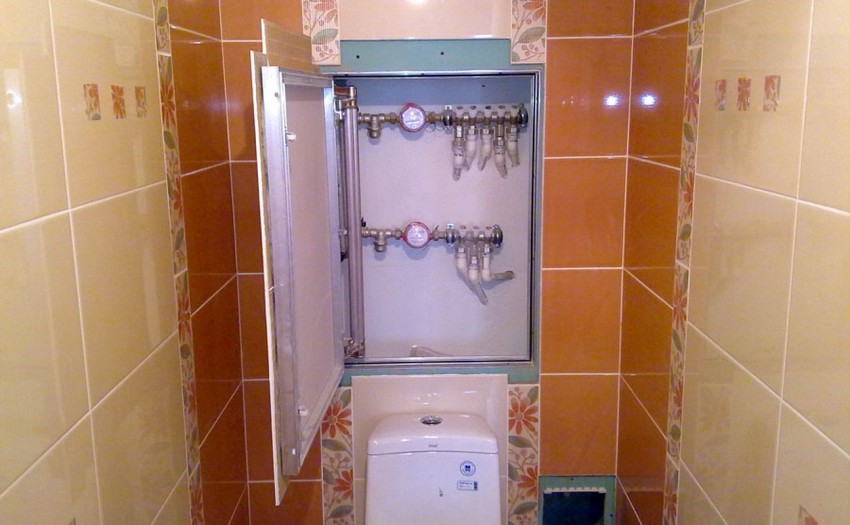

Есть и еще один способ, в котором объединены два предыдущих. Комбинированный метод заключается в прокладке коммуникаций снаружи. Но после монтажа их прячут при помощи дополнительной отделки. Это возможно только при наличии большого количества пространства.
Кроме того, требуется прокладывать трубы водопровода очень близко к канализационным, чтобы была возможность прикрыть их единой маскировкой.
Что понадобится для проводки электричества к розеткам?
Чтобы сделать электропроводку в ванной комнате к розеткам, нужен отдельный автомат в 25 А, который выдерживает напряжение в 5500 Вт. Если взять с мощностью поменьше, его может выбивать. Ведь одна стиральная машинка потребляет до 2500 Вт в час.

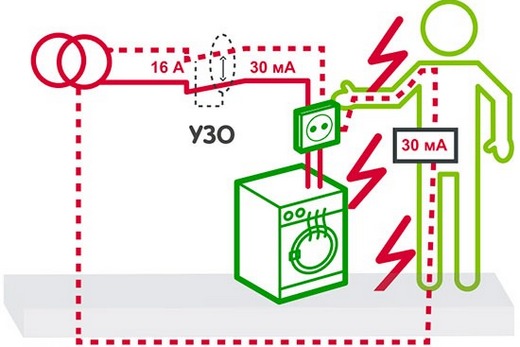

УЗО для розеток в ванной тоже чаще всего устанавливают отдельное. Его номинальный ток должен быть равен или чуть больше мощности автомата. Например, для автомата в 25 А подойдет УЗО в 30 мА. Если установить УЗО с меньшим номинальным током, оно будет часто и без причины срабатывать. А с большим – не сработает даже в случае утечки.
Если номинальный ток нагрузки УЗО намного больше мощности автомата, может ударить током. Еще вам потребуется монтажная коробка с задней стенкой для разводки проводов и кабель NYM с заземлением и сечением 2,5 (3*2,5). Тоньше будет перегреваться, а толще ни к чему.
Инструменты
Перед началом работ нужно обзавестись некоторыми инструментами, а именно:
- штроборезом, дрелью или перфоратором;
- отвертками крестового и шлицевого типа, а также отверткой-пробником;
- рулеткой не менее пяти метров;
- уровнем;
- зубилом с молотком;
- плоскогубцами;
- изолентой и ножом.
Если в некоторых местах нет возможности пользоваться штроборезом или перфоратором, можно проделать штробы (полости) с помощью молотка и зубила.
Материалы

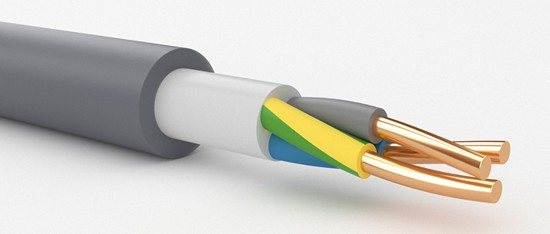

Желательно использовать только медные провода сечением 2,5 мм, с тройной изоляцией; Гофрированные рукава; влагозащищенные розетки и выключатели, лампы для освещения; автоматы – выключатели.
Как делать заземление
Отдельно хочу сделать несколько относительно заземления самой ванны и прочих металлических конструкций.
У меня настоятельная просьба — не мудрите ни в коем случае сами. Для этой цели обязательно пригласите электрика. Вы можете ему продемонстрировать, что разводку проводов Вы сделали сами, но заземлять боитесь. Дело в том, что к сожалению, у нас не все дома одинаковые. В современных домах заземление сделано уже правильно. В старых домах оно сделано не так как нужно. Где-то нуль соединен с землей, где-то вообще не пойми что. И ни в коем случае не спрашивайте в магазинах, как делать правильно, поскольку продавцы тоже имеют свое особое мнение на этот счет. Для интереса я задавал этот вопрос в разных электрических магазинах и слышал совершенно противоположные мнения относительно того, что правильно, а что нет.
Нужно пригласить от дома (ТСЖ, ЖСК, Управляющей компании) лицензированного специалиста именно на эту задачу. Заранее предупредить, что Вам нужно сделать качественное заземление ванной комнаты, чтобы он Вам официально все сделал, расписался и взял ответственность за выполненную работу. Ошибка в этом деле может стоить жизни. Будьте с этим очень осторожны.
На этом статья заканчивается. Сегодня мы с Вами узнали как делается электрическая проводка в ванной комнате.

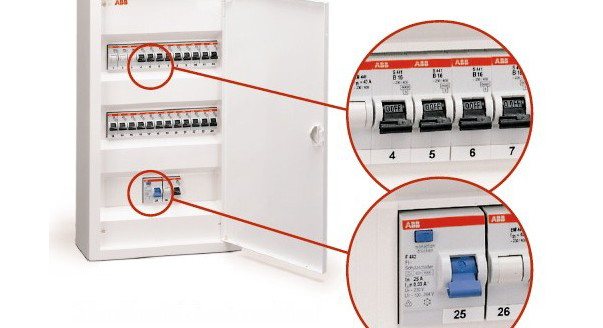

Требования к силовому щитку
Прочными считаются корпуса, изготовленные из металла. Усилие при переключении прикладывается больше, если класс оборудования увеличивается. Не каждый щит способен выдерживать такие многократные действия. Если нагрузки высокие – рекомендуется брать только металлические корпуса. Что касается степени защищённости, то она определяется будущими эксплуатационными условиями. IP 44 и IP56 – допустимые варианты для того оборудования, которое устанавливается в ванной комнате.
Модели различаются и по способам установки:
- встраиваемые.
- накладные.
По возможности рекомендуется отказываться от установки щитков в ванне, ведь повышенная влажность связана с дополнительными рисками. Отличительная черта встраиваемых моделей – отбортовка на лицевых панелях. Она нужна, чтобы закрыть технологический стык.
Съёмные задние крышки позволяют выдержать больше нагрузок, и устанавливать такие приборы гораздо легче.
Электропроводка в ванной
Основные требования к электропроводке в ванной:
- выбирайте светильники, которые работают от безопасного напряжения – 12В. В этом случае вам подойдут светодиодные лампы. Они долговечны и определяют минимум электроэнергии.
- все элементы проводки обязательно должны быть защищены от влаги.
- линия должна иметь контур заземления.
- на группу светильников и розеток должна быть установлена УЗО и автоматический выключатель.
Можно использовать наружную и скрытую прокладку кабеля по стенам. При открытом монтаже желательно выбирать кабель, который соответствует маркировке, чтобы он был предназначен для помещений с повышенной влажностью.
Если вы выполните все требования, то в дальнейшем не столкнетесь ни с какими проблемами относительно электробезопасности.
Пошаговая инструкция по монтажу
Разводка проводки в ванной комнате
Монтаж электропроводки в ванной можно осуществлять при наличии знаний, навыков и умений в области электротехники. Его можно выполнить самостоятельно, если человек уверен в своих силах, либо обратиться к профессионалам. В случае неверного подключения есть риск поражения электрическим током, возгорания или других негативных последствий, которые могут нанести ощутимый урон здоровью.
Алгоритм подключения состоит из нескольких шагов. Схема разводки электропроводки в совмещенном санузле не будет сильно отличаться.

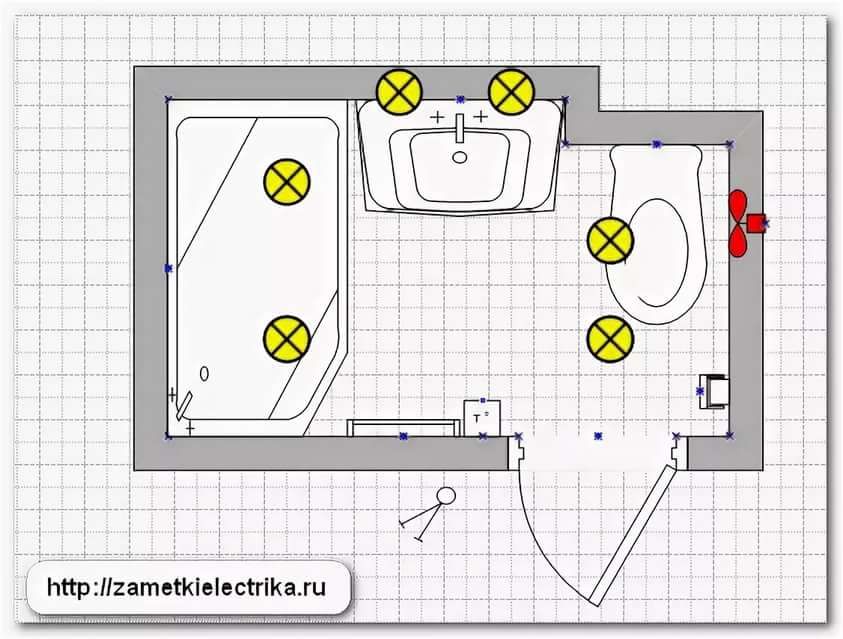

Выбор схемы проводки в ванной комнате
Нужно учесть тип используемых приборов, способ освещения, отопительные системы. Рекомендуется ставить распределительную коробку вне комнаты. Если в ванной есть бойлер, стиральная машина, электрический котел, устанавливается минимум 3 розетки по всей площади. Переключатель также рекомендуется вывести за пределы комнаты. Все провода прокладываются в стене под потолком под прямым углом.
Перед тем как провести проводку в ванной, следует обесточить помещение.
Выбор материалов
Необходимо правильно подобрать кабель для проводки
Подбираются оптимальные по техническим характеристикам комплектующие. Советуется брать кабель трехжильный с сечением 2,5 кв.мм для розеток и 1,5 кв.мм для осветительной группы. Для мощного оборудования выбирается более толстый медный провод. Кабель к стене крепится на дюбель хомуты.

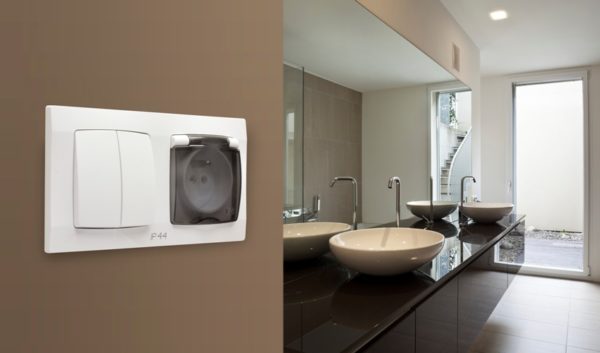

Розетки и выключатели должны быть с защитой от брызг (специальная крышка), со степенью IP44 и выше, а также наличием заземляющего контакта. Влагозащищенные светильники лучше брать точечные на 12 В.
Для уравнивания потенциалов выбирается провод силовой ПВ-3.1.*6 и дополнительно наконечники.
Монтажные работы
По разработанной схеме проделываются штробы в панельном доме и углубления для розеток, распределительной коробки и выключателей. Затем ставятся подрозетники и коробка. В штробах фиксируется проводка. Провода подключаются к розеткам. Затем ставятся сердцевины в подрозетники и места для переключателей. Защитная панель электророзетки ставится уже после проверки проводки. После закрепления электропроводки на стене производится подключение автоматов и УЗО.
Создание системы уравнивания потенциалов

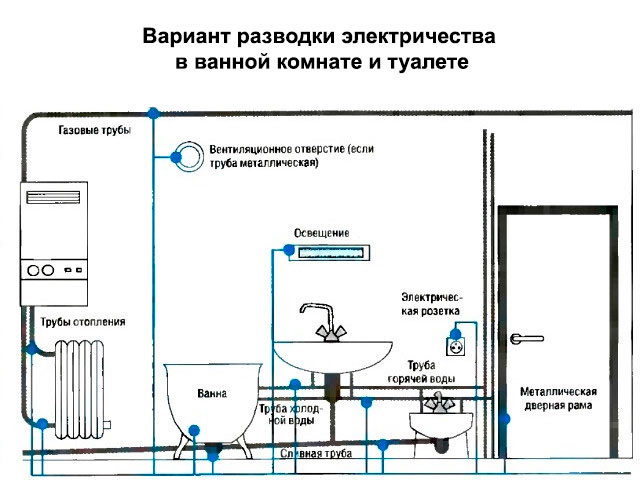

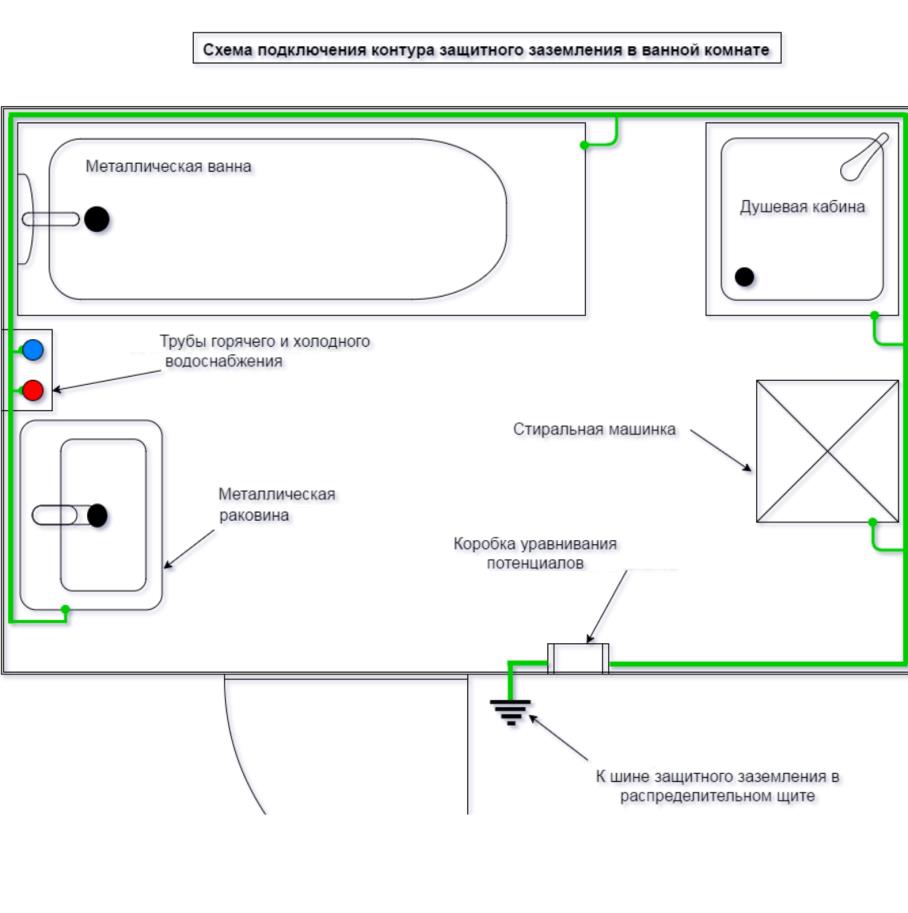

Система уравнивания потенциалов
После монтажа электропроводки в ванной и туалете следует заняться созданием системы уравнивания потенциалов. Для этого потребуется одножильный кабель из меди, который выполнит соединение друг с другом стиральной машины, стояков, раковины, ванны, котла и других электроприборов. Все точки присоединяются к шине заземления в щитке.

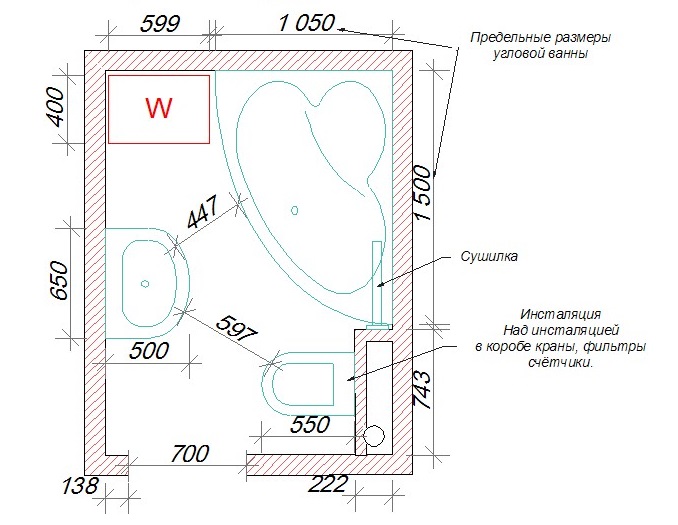

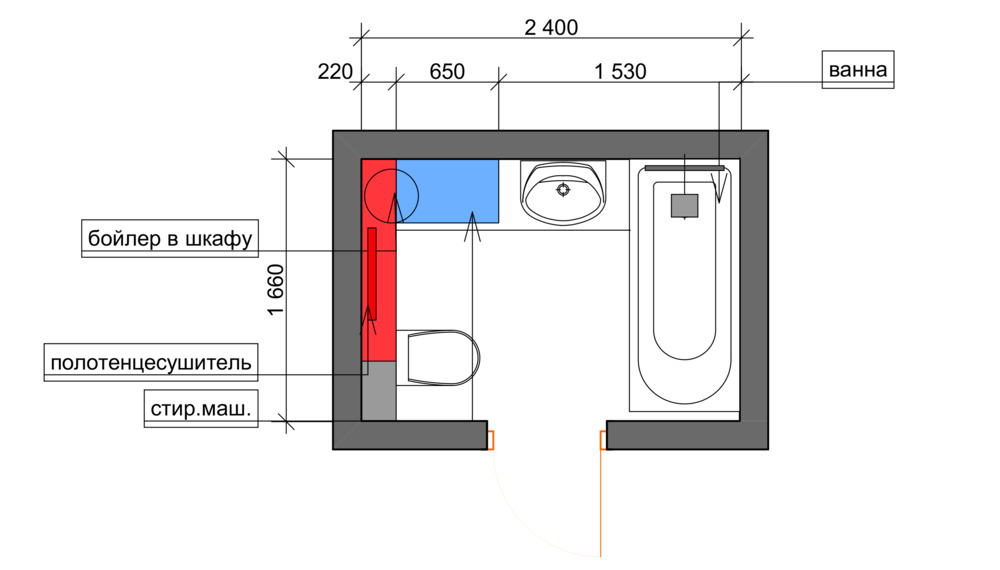

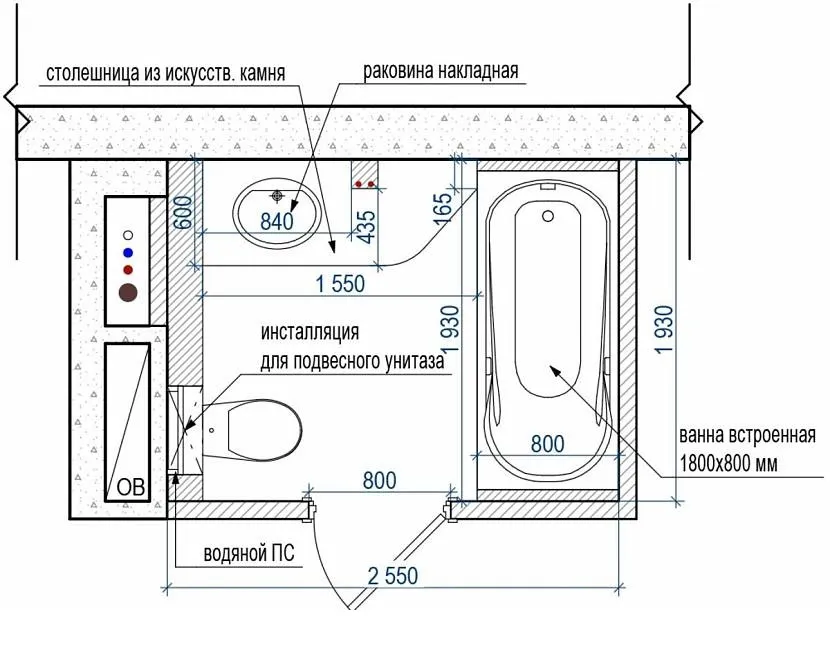

Сантехнические схемы
Для большой части домовладельцев неважно, каким образом вода поступает в смесители и как выполняется ее отвод. Однако с такими вопросами приходится досконально разбираться, если прокладка труб в ванной комнате и туалете проводится самостоятельно
Мне этого делать не пришлось из-за имеющегося опыта. Поэтому хочу просто поделиться своими знаниями.

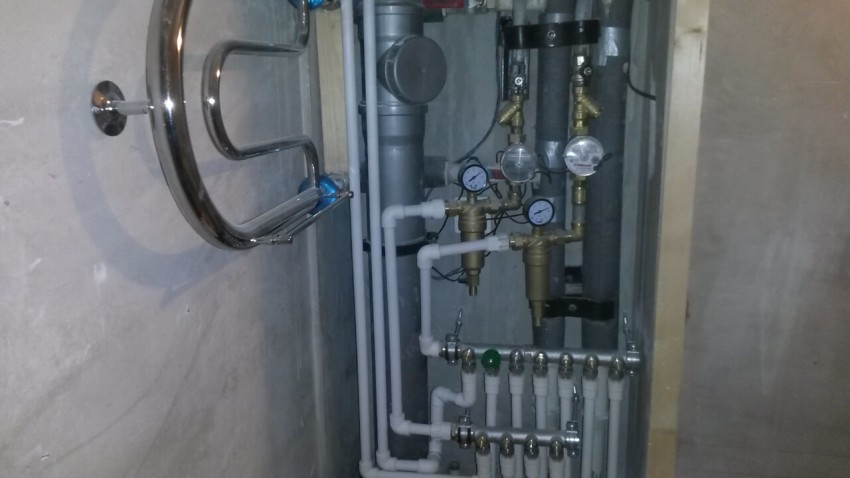

Правильный монтаж трубопроводов обеспечивает безаварийное функционирование не только инженерных коммуникации, но и подключенных бытовых приборов. Если выполнить их прокладку, так называемым кустарным способом без знания дела, возникает вероятность регулярного появления засоров, недостаточного напора и даже поломки технических устройств.
Чтобы избежать аварийных ситуаций при эксплуатации систем, монтаж трубопроводов пришлось начинать с разработки схем коммуникаций. Они были просто отображены на бумаге и объединены в один чертеж. Правильная разводка труб водопровода в ванной комнате и туалете своими руками, примеры схем которой помогают не допустить ошибок, подразумевает монтаж не только коммуникаций для подачи воды, но и канализационной системы для отвода нечистот.

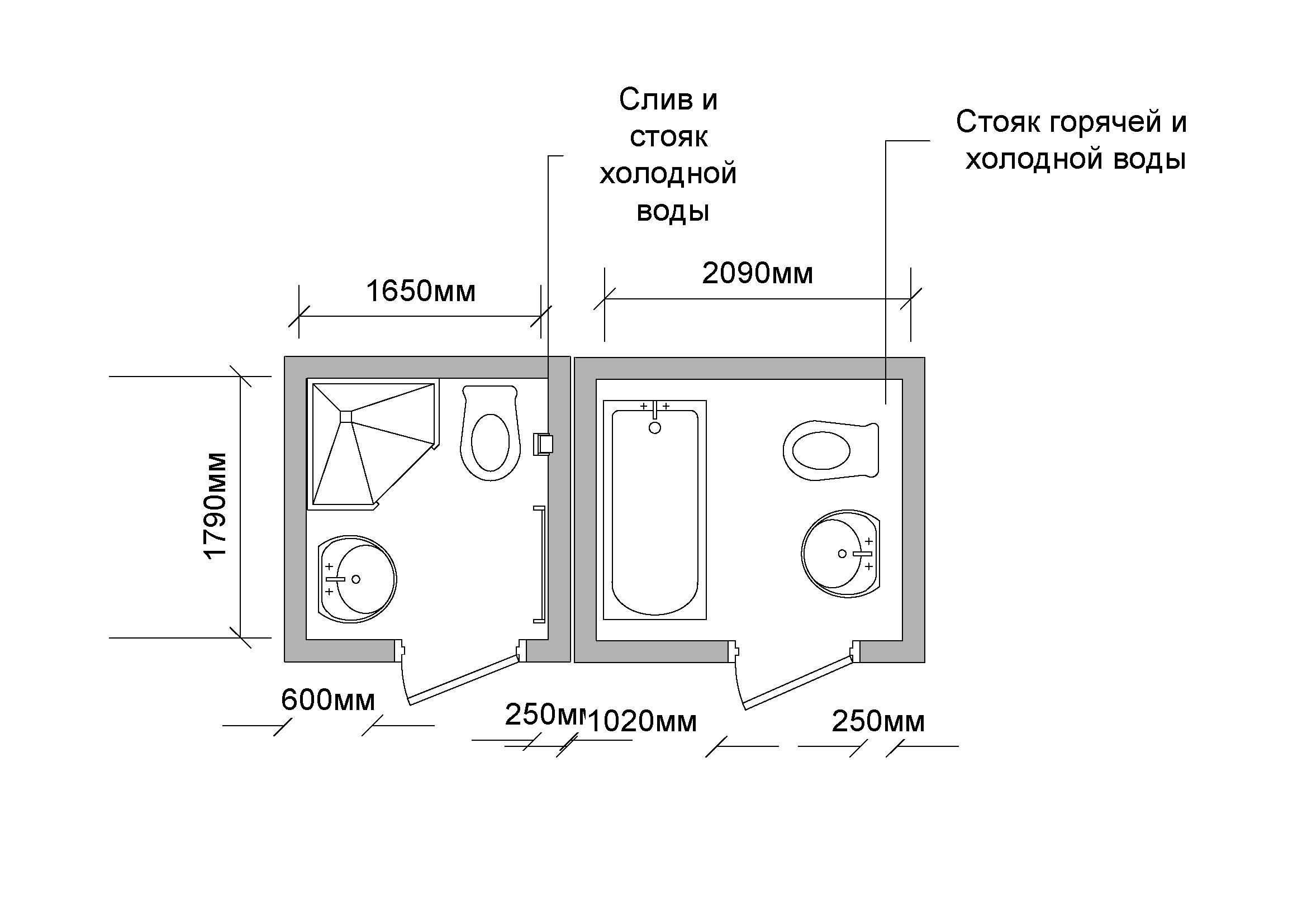

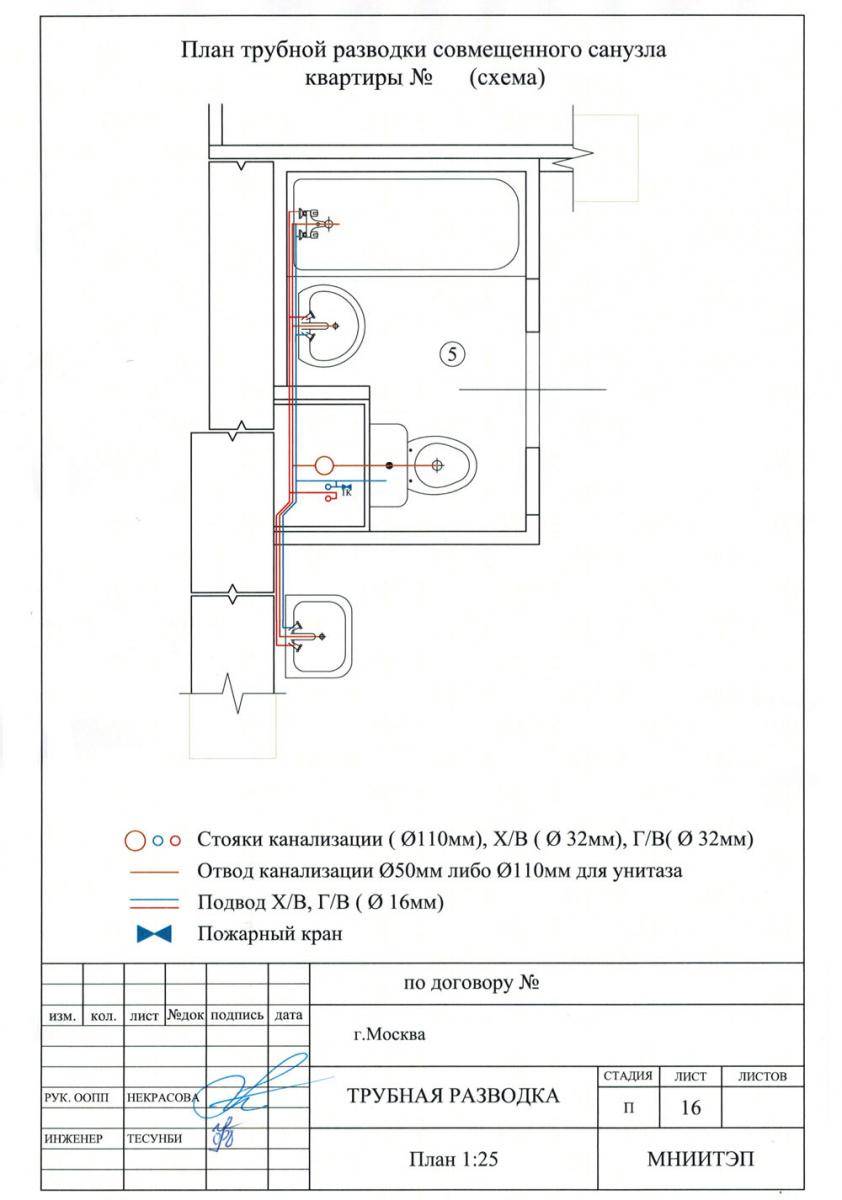

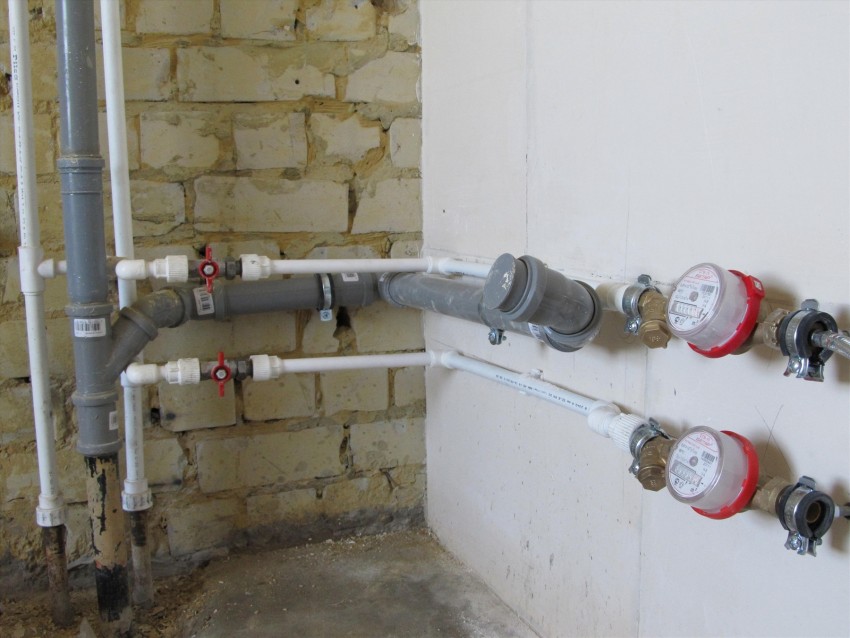

Пример схемы водоснабжения в ванной комнате

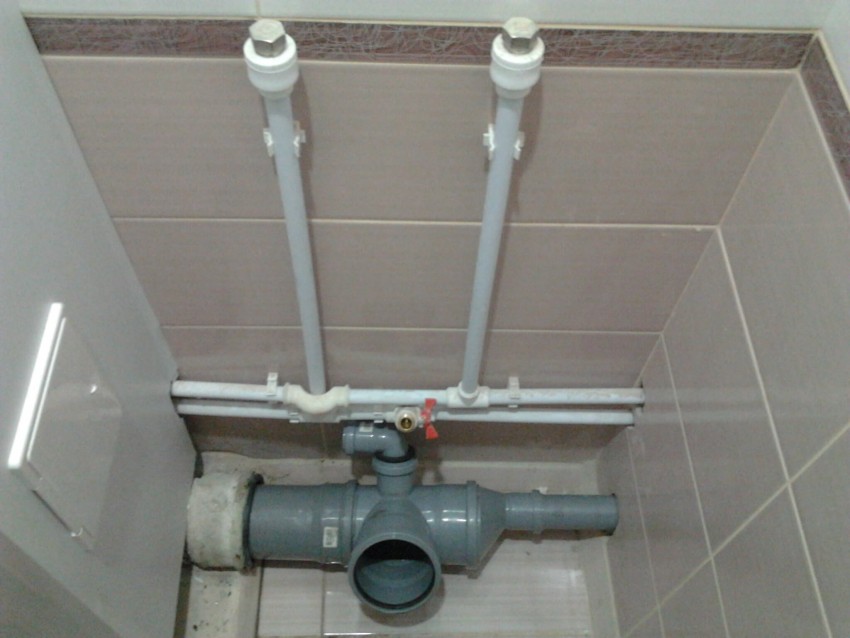

Пример схемы канализации в сантехническом узле
На заметку!
Разрабатывая общий чертеж, я не забывал, что наш дом подключен к централизованной водопроводной сети. Из-за этого на участке мы не делали скважину и не выкапывали колодец.

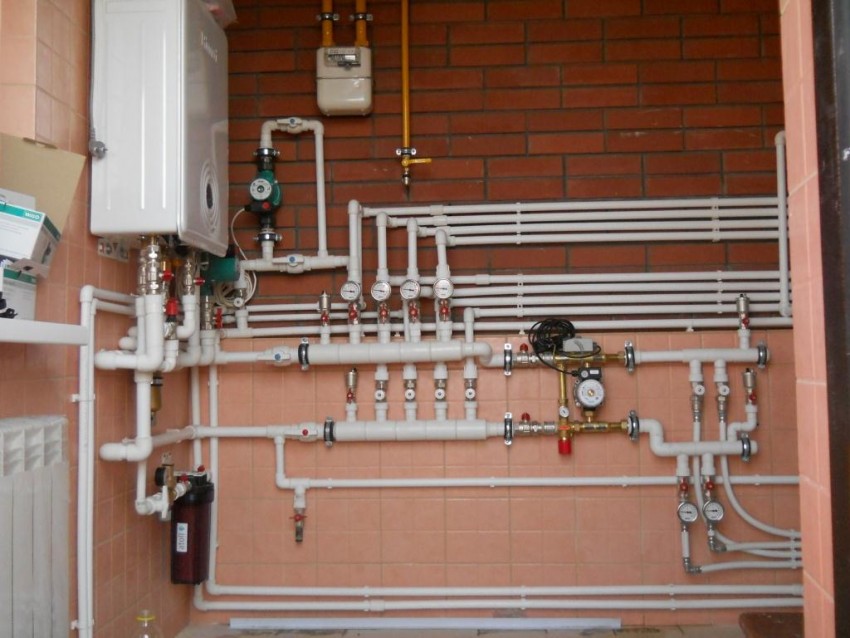

Водопроводные трубы – это основные трубопроводы в ванне. Именно по ним вода подводится к смесительным кранам и подключенной бытовой технике. На второй этаж нашего дома она поступает по стоякам. Поэтому именно от них выполнялась разводка водопровода в ванной и туалете путем монтажа полипропиленовых труб.
Канализационные трубы нужны для отвода стоков и удаления отходов жизнедеятельности. У таких трубопроводов диаметр значительно больше, чем у водопровода. При этом в доме может быть смонтирована чугунная, керамическая или пластиковая канализация. Мною был выбран последний вариант, который подключался тоже к стояку с первого этажа. Канализационные пластиковые трубы прокладывались до унитаза, чаши ванны, умывальника и стиральной машины.
Пластиковые трубы для канализации
На заметку!
Чтобы подача и отвод воды выполнялся корректно, я ответственно подошел к монтажу водопровода и канализации. Ведь это сложные технические системы. Даже самая простая ошибка во время их монтажа могла стать причиной снижения напора, появлению засоров. Это вызвало бы нарушение работоспособности канализационной и водопроводной системы.

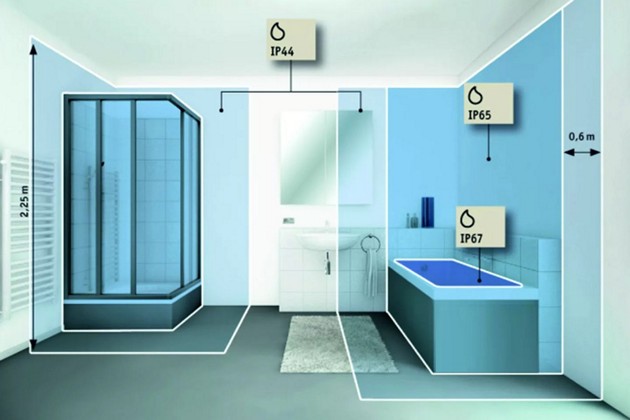

Разделение пространства на зоны
Монтаж и прокладка электропроводки в ванной начинаются с создания схемы мест расположения светильников, розеток, выключателей и прочих регуляторов. Для помещений с повышенным уровнем влажности эта задача не так проста, как кажется – проект должен составляться обязательно с одновременным учетом нескольких требований:
- разделение помещения на зоны по уровню влажности и степени опасности поражения электрическим током;
- невозможность использования для электромонтажа стальных труб, металлического гофрированного рукава и имеющих металлическую оболочку проводов («бронепроводов»);
- проводка в стенах должна быть скрытой, накладной монтаж допустим только в тех случаях, когда скрытую проводку вести невозможно физически – при этом прокладка проводов должна обязательно вестись по негорючему основанию;
- наружный монтаж проводов по потолку допустим только при высоте прокладки выше 225 см от уровня чистого пола.
Все эти требования подробно расписаны в трех официальных документах – ПУЭ, СП 256.1325800.2016 и ГОСТ Р 50571.7.701. Соблюдение всех этих нормативов является обязательным для государственных организаций – «частника» никто не вправе заставить их соблюдать. Никто, кроме здравого смысла и беспокойства за свою жизнь и жизнь своих близких.
Разграничение пространства ванной комнаты на зоны осуществляется в соответствии с ГОСТом 50571.7.701, учитывающим все мыслимые нюансы, например – наличие и расположение окон, горизонтальность потолка, наличие настилов и перегородок с учетом их высоты. Основные и, соответственно, наиболее часто встречающиеся в жизни варианты приведены на рисунках ниже:

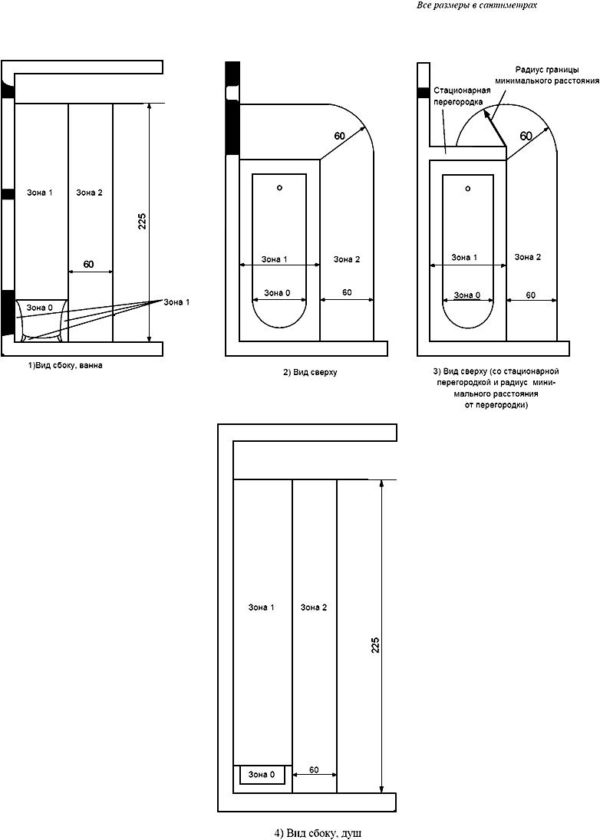

Границы зон для помещений с ванной или душем с поддоном.
Такое распределение зон действительно для типовых ванных комнат в многоквартирных домах. Однако нередко владельцы избавляются от достаточно громоздких ванн и устраивают в освободившемся помещении простую душевую комнату – в этом случае распределение зон будет уже несколько отличаться:
Разграничение зон в помещениях с душем без поддона.
Вверх границы зон простираются до высоты 225 см, хотя обычно в жилых помещениях высота потолка ощутимо больше – а это дает возможность без нарушения каких-либо правил разводить электропроводку в ванной по потолку.
Зона 0
В нулевой зоне, то есть непосредственно в ванне или душевом поддоне, разводка проводов и размещение электроприборов и электроустановочных изделий запрещены категорически. Исключение – предусмотренные заводской конструкцией агрегаты, входящие в комплект ванны и имеющие соответствующую защиту от прямого воздействия потока воды, а также низковольтное (не более 12 В) напряжение питания.
Зона 1 В зоне 1 допустимо устанавливать проточные и накопительные водонагреватели, но с обязательным соблюдением условия: защищенность корпуса от проникновения воды должна быть не менее 5 по градации IP. Иными словами – очень близкой к максимально возможной. Розетки, выключатели, регуляторы и светильники в первой зоне устанавливать запрещается.Зона 2 Разрешение на установку электромонтажных изделий начинает действовать с границ зоны 2 – однако все монтируемые приборы должны иметь влагозащиту не ниже 4 по IP, то есть не бояться сильных брызг и случайного попадания струй воды. Светильники, равно как и вытяжные вентиляторы в этой зоне устанавливаются только включаемые с помощью шнура («дергалки»). Устанавливать выключатели в пределах второй зоны впрямую не запрещается, но и не рекомендуется.Зона 3 Все ограничения снимаются после внешних границ зоны 2, в пространстве, которое принято считать зоной 3, в которой допустимо устанавливать электроустановочные изделия даже с минимальной защитой IP*1. Квартирные ванные редко имеют объем, достаточный для размещения третьей зоны, но в частных коттеджах подходящие размеры помещения сделать достаточно просто. Однако и при очень большой площади ванной комнаты следует учитывать – выключатель основного освещения и регулятор температуры электрического теплого пола принято располагать СНАРУЖИ, а не внутри помещения с повышенной влажностью.
В идеальном случае монтаж электропроводки в маленькой ванной комнате не должен подразумевать вообще никакой «электрики», кроме низковольтного освещения – особенно это актуально для имеющих очень скромные размеры совмещенных или раздельных типовых санузлов в многоквартирных домах. Но, к сожалению, реальность далека от идеалов, и в современной ванной должны быть предусмотрены минимум две розетки – одна для стиральной машины, другая «бытовая», для фена или аналогичных маломощных потребителей.
Уравнивание потенциалов
В зонах электробезопасности 1; 2; 3 обязательно нужно сделать систему дополнительного уравнивания потенциалов. К ней нужно подключить все сторонние проводящие части, металлические части не электрического назначения и защитные проводники.
Система дополнительного уравнивания потенциалов делается электрическим проводом ПВ 3, сечением 6 мм. Все части соединяются и провод выводится в специальную коробку уравнивания потенциалов (КУП). КУП это пластиковая коробка с медной 16 мм шиной. К этой же шине подсоединяется защитный провод, идущий с заземляющей шины квартирного или этажного щитка. Устанавливается КУП в сантехническом шкафу.
Об особенностях
Розетка в ванной — только такого вида
На втором этапе тщательным образом необходимо составить схему, согласно которой будут прокладываться провода, монтироваться точки. Некорректно проведенное мероприятие в этом направлении доставит неудобства в дальнейшей работе.
Наличие необходимого инструмента сэкономит время, силы и нервы. Только скрытая проводка может прокладываться в помещениях, уровень влажности в которых повышен. Вариант с кабелем, проложенным по поверхности стен или в специальном коробе недопустим.
Лучший способ проделать в стене полости под кабель – использование штробореза, оснащенного пылеулавливателем. Применение для этого болгарки не рекомендуется по причине повышенной запыленности в процессе работы. В случае если стена полая, к примеру, обшита гипсокартонном, провода прокладываются под облицовкой.

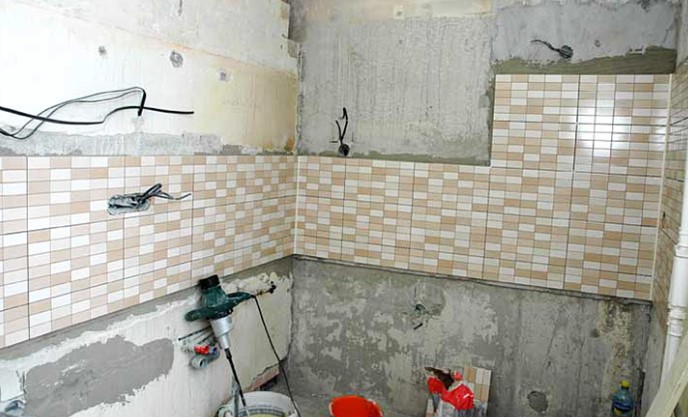

Проводка в ванной должна быть скрытой
Размечая помещение для дальнейшей работы, нужно соблюдать строгие правила, касающиеся расстояния розеток от токопроводящих поверхностей в комнате. Таким образом, 600 мм.– минимум от розетки или выключателя до раковины, радиатора, ванной, водопроводных труб. Оптимальное расстояние от пола – 900 мм.
Если монтаж происходит в доме или квартире с уже подключенным электропитанием, необходимо отключить электроснабжение на распределительном щитке и проверить подводящие провода на предмет наличия напряжения.
Монтаж проводки
После того как стены были размечены, а расчеты проведены, нужно максимально точно подготовить места для светильников, выключателей и розеток. Далее, в зависимости от вида отделки, возможны несколько вариантов, как поместить провода в стене:
- Между декоративным покрытием и стенкой имеется пустота.
- Между покрытием и стеной кабель провести трудно из-за небольшого зазора.
- Панели отсутствуют.

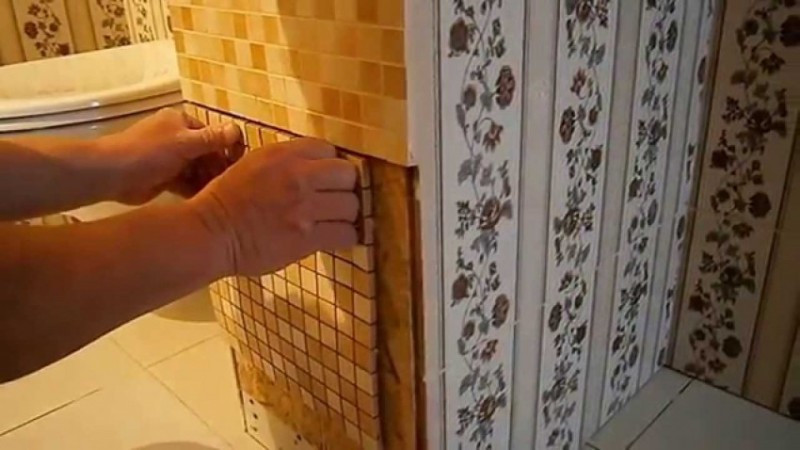

Первый вариант предполагает наличие пустот, в которых размещаются провода в гофрированном рукаве, проведенные через просверленные отверстия в вертикальных профилях.
Второй вариант предполагает штробирование стен непосредственно с укладкой кабеля в рукаве в штробу и фиксацией его специальными скобами.
В третьем случае так же, как и во втором, создаются полости, однако они должны быть такой глубины, чтобы проводка в гофрированном рукаве полностью поместилась там. После чего штробы следует замазать алебастровым раствором и выровнять.
Советы и актуальные правила безопасности
Кухонная электропроводка – один из самых важных участков всей электрической сети в квартире или частном доме. Желательно, чтобы ее монтажом занимались профессионалы, имеющие специальные профильные знания, подходящую квалификацию и опыт подобных работ.
Но обычно такие услуги высоко ценятся, и многие домашние мастера, решая сэкономить, пытаются самостоятельно составить общую схему электропроводки на кухне, чтобы потом по ней осуществить прокладку проводов, разводку и установку розеток.

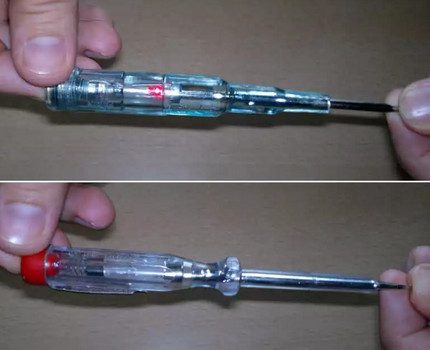

Индикаторная отвертка – незаменимый инструмент при работе с электрическими сетями. С ее помощью можно в течение нескольких секунд определить, есть в сети напряжение или нет. Это защитит мастера от потенциально возможного удара током
Такой подход вполне допустим при условии внимательного отношения к делу и знания общих правил техники безопасности. Ведь электрическая энергия – это не только свет, тепло и прочие удобства в жилых помещениях, но и постоянный источник повышенной опасности.
Техника безопасности при работе с электросетями
При обустройстве электрической проводки на кухне нужно строго соблюдать все стандарты и обязательно придерживаться общепринятых правил безопасности.
Это убережет от ошибок, способных в будущем привести к возгоранию проводов, короткому замыканию и поражению электрическим током.
- Прокладку проводки осуществляют строго при отключенном электричестве. Если распределительный щиток находится в зоне общего доступа, на него вешают предупреждающую табличку о ведущихся работах.
- Подключение к центральной сети бытовых приборов делают согласно данным сопроводительной инструкции, всегда идущей в комплекте с техникой.
- Для работы применяют инструменты, снабженные изоляционным покрытием, не имеющим трещин, выбоин и каких-либо других внешних повреждений.
- При монтаже электропроводки отвертки, пассатижи и плоскогубцы, имеющие конструктивные или фиксирующие элементы, созданные из токопроводящих материалов, не используют.
- Непосредственно перед укладкой в помещении организуют уборку и скрупулезно устраняют любую сырость (испарение на окнах и потолке, лужи или капли воды на полу и пр.).
- Все мероприятия с электрическими системами проводят только сухими руками. Для дополнительной гарантии используют специальные перчатки с резиновым покрытием, таким способом защищая себя от возможных травм и ожогов.
Зная эти простые правила и четко им следуя, корректно проложить проводку, избежав при этом поражения током, сможет даже дилетант, не имеющий большого опыта работ такого плана.
В заключение
На сегодняшний день популярными являются подвесные гипсокартонные потолки, а также пластиковые панели. Если Вы решили их использовать, то это только облегчит электромонтажные работы. Дело в том, что при разводке электропроводки в ванной комнате под подвесным потолком не нужно будет создавать штробы, а достаточно просто уложить кабель в защитную гофрированную трубу, как показано на фото. Гофра в свою очередь без проблем крепится клипсами к профилю.
Еще один важный момент, на котором бы хотелось остановить Ваше внимание — отсутствие заземления в квартирном щите. Действительно, бывает так, что земельный провод может отсутствовать
В этом случае нужно обязательно заменить электропроводку в квартире на новую, трехжильную, после чего обязательно сделать систему уравнивания потенциалов.
Вот и все, что хотелось рассказать Вам о том, как сделать электропроводку в ванной комнате своими руками. Надеемся, что информация была для Вас полезной и пригодилась в электромонтажных работах!
