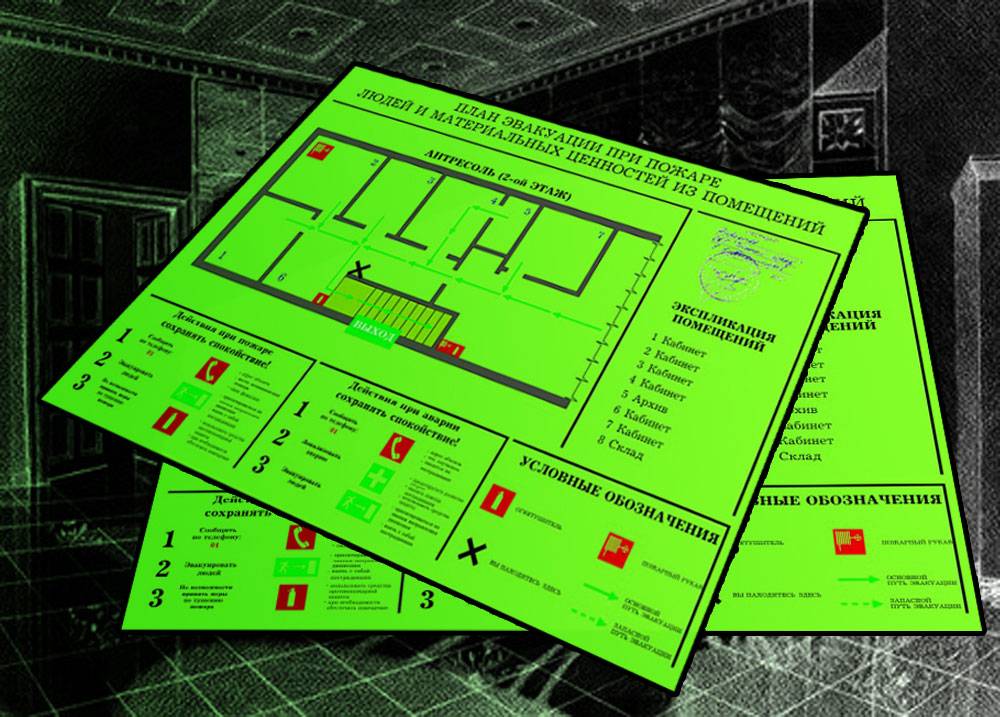

Требования к изготовлению люминесцентных планов эвакуации

Основные цели и задачи плана эвакуации

может использоваться для следующих целей и задач

  • Строгое регламентирование поведения и действия сотрудников, работников и дежурного персонала, а также любых других групп лиц, которые находятся в здании/сооружении;
  • Обеспечить эффективную и максимально оперативную эвакуацию людей из мест поражения огнём, очагов пожара или задымлений по наиболее коротким маршрутам, избегая тупиков и опасных зон
  • Обнаружение зон, где установлено противопожарное оборудование; с устройствами оповещения и подачи тревожных сигналов; для запуска системы водопровода, тушения пожара и удаления дыма
  • Проведение систематических инструктажей, повторение правил и мер пожарной безопасности, соблюдение условий противопожарного режима в помещениях/зданиях/сооружениях, которые принадлежат предприятиям и организациям
  • Напоминание порядка основных действий, которые предпринимаются при обнаружении огня сотрудниками ДПД, дежурным персоналом и т.д.
  • Помощь пожарным, которые осуществляют разведку, локализацию и ликвидацию возгорания

Заказанный план эвакуации размещаем в помещениях

Иногда юридические лица, являющиеся владельцами определенного объекта, берут на себя ответственность создать необходимую документацию силами сотрудников предприятия. Они отказываются от идеи заказать план эвакуации в профессиональной компании. Подобный шаг не всегда считается осмотрительным. Недостаточно знать российское законодательство, чтобы изготавливать планы эвакуаций.

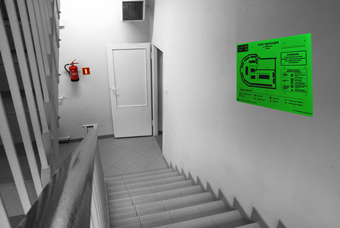

Пример размещения плана эвакуации в помещении

Это работа для организаций, у которых есть соответствующая лицензия

Сотрудники контролирующих органов в первую очередь обращают внимание на строгое соблюдение требований к изготовлению документов. Просто использовать шаблон, чтобы сделать план – это не лучший выход

Лицензия определенного вида у изготовителя является своеобразной гарантией, что схему выполнят правильно в нужном масштабе и с учетом всех требований.

Руководители организации могут пойти на оформление планов эвакуации силами своих сотрудников, если на предприятии имеются специалисты с соответствующей квалификацией. При этом наличие лицензии имеет большое значение. Необходимо в специальной программе. Пример – это Autocad: здесь от исполнителя требуются определенные навыки. Без соответствующих знаний человек не сможет сделать работу правильно, которая не выдержит ни одной проверки.

Пример разработки плана эвакуации в Autocad

С программой прекрасно может работать инженер: он быстро создаст необходимую схему. Руководителю необходимо взвесить все «за» и «против», если он собирается сделать важный документ бесплатно. Ведь это фактически означает занятие лицензированным видом деятельности.

Тогда придется платить только за печать планов эвакуации. Свободный план хранится у дежурного, который выдает его по требованию руководства. При возникновении чрезвычайной ситуации он окажется бесполезным, если на него неправильно нанесены обозначения. В ДОУ несоблюдение правил эвакуации согласно грамотно составленному и утвержденному плану может закончиться трагедией

Схемы должны сразу привлекать к себе внимание. Поэтому при их размещении выполняют следующие действия:

Документ должен быть утвержден руководителем организации, а согласовывать его с пожарными службами не требуется.

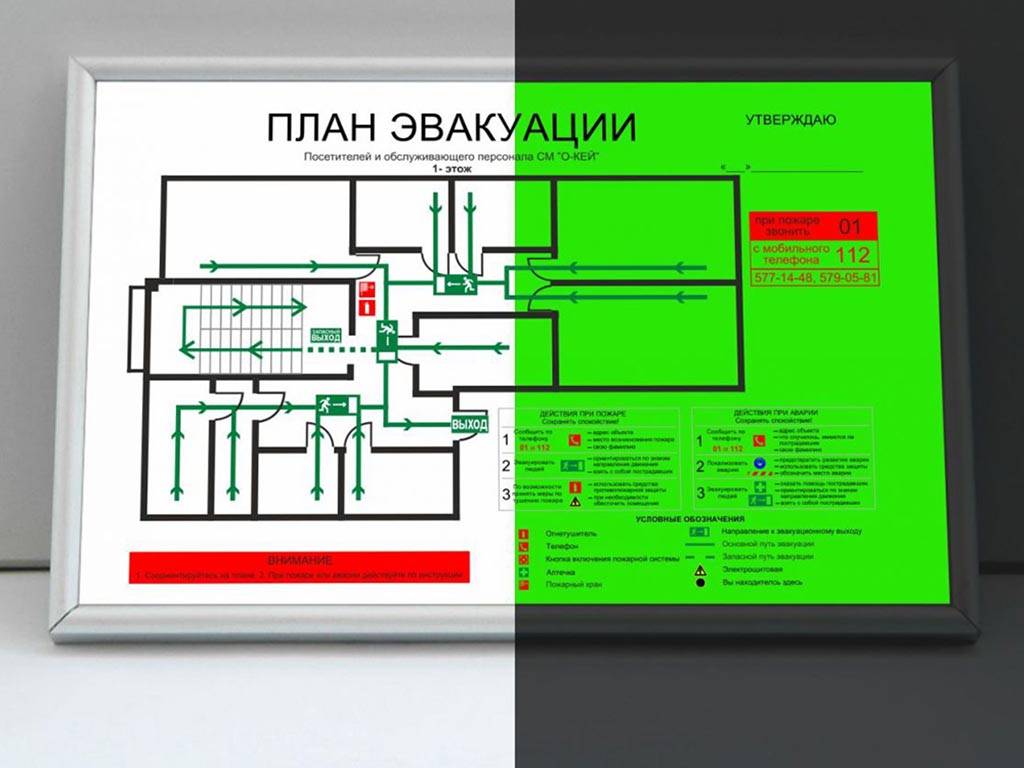

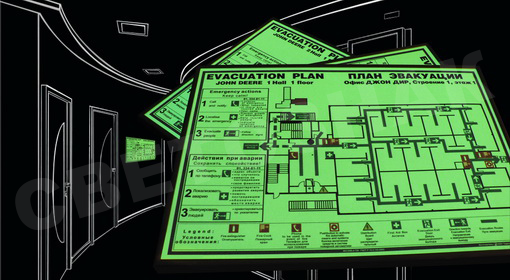

Фотолюминесцентные планы эвакуации

План эвакуации фотолюминесцентный на пластике в рамкеот 1680 р.

из 5 вариантов

Формат:А4, А3, А2, А1, А0
Размер:300х200 мм, 400х300 мм, 600х400 мм, 800х600 мм, 1200х800 мм

План эвакуации фотолюминесцентный в золотой алюминиевой рамкеот 2090 р.

из 5 вариантов

Формат:А4, А3, А2, А1, А0
Размер:300х200 мм, 400х300 мм, 600х400 мм, 800х600 мм, 1200х800 мм

План эвакуации фотолюминесцентный в серебряной алюминиевой рамкеот 2090 р.

из 5 вариантов

Формат:А4, А3, А2, А1, А0
Размер:300х200 мм, 400х300 мм, 600х400 мм, 800х600 мм, 1200х800 мм

План эвакуации на фотолюминесцентной плёнке ГОСТ 2.2.143-2009от 1380 р.

из 5 вариантов

Формат:А4, А3, А2, А1, А0
Размер:300х200 мм, 400х300 мм, 600х400 мм, 800х600 мм, 1200х800 мм




Короткие сроки изготовления

Создание плана эвакуации в среднем занимает 5 рабочих дней:

1 ДЕНЬ
Предоставление необходимой информации для разработки плана, выставление счета и его оплата
2 ДЕНЬ
Создание макета согласно действующим нормативам
3 ДЕНЬ
Согласование и утверждение макета. После утверждения макет передается в производство
4 ДЕНЬ
Производство необходимого количества экземпляров плана
5 ДЕНЬ
Комплектация заказа и передача на доставку с уведомлением заказчика

Конструктор планов эвакуации в примерах

При заказе нескольких одинаковых планов эвакуации у заказчиков закономерно возникал вопрос о том, будут ли 2-й и последующие планы стоить дешевле, ведь макет рисуется один раз. Именно для ответа на этот и другие схожие вопросы мы создали Конструктор планов эвакуации и добавили в товарные карточки таблицу с перечнем позиций, составляющих стоимость каждого конкретного плана. Теперь вы получаете счет в более развернутом виде. Но как говорится – лучше один раз показать, чем сто раз рассказать, поэтому приведем примеры

Ваш заказНаш счет
1 2 одинаковых плана А2 формата на пластике в рамке

Разработка макета плана эвакуации (А2 формат) – 1 шт.Печать плана эвакуации на пластике А2 формата в пластиковой рамке – 2 шт.

22 одинаковых плана А3 формата, один из которых на бумаге, а другой – на пластике в золотой рамке

Разработка макета плана эвакуации (А3 формат) – 1 шт.Печать плана эвакуации на бумаге А3 формата – 1 шт.Печать плана эвакуации на пластике А3 формата в золотой алюминиевой рамке – 1 шт.

3Печать плана эвакуации на фотолюминесцентной пленке А1 формата по уже имеющемуся макету

Печать плана эвакуации на фотолюминесцентной пленке А1 формата – 1 шт.

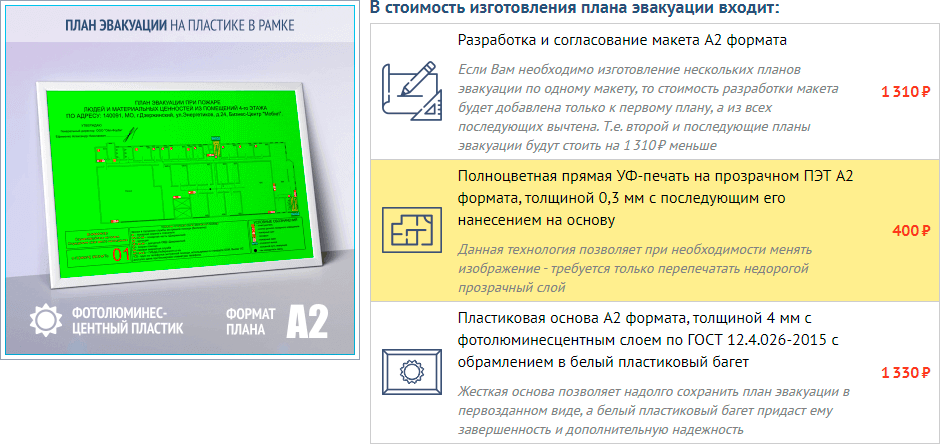

Фотолюминесцентные планы в пластиковой рамке или алюминиевом багете:

Тут нужно небольшое пояснение. Ранее мы печатали фотолюминесцентные планы в пластиковой рамке или алюминиевом багете непосредственно на фотолюминесцентном слое. Технически это было удобно, но в случае обнаружения в уже изготовленном плане ошибок или необходимости внесения небольших изменений, – приходилось переделывать дорогостоящую фотолюминесцентную основу. Именно по этой причине мы усовершенствовали процесс изготовления таких планов – теперь изображение печатается на тонком прозрачном ПЭТ слое и накладывается на фотолюминесцентную основу

Помимо очевидных преимуществ в снижении стоимости перепечатки такой способ позволяет дополнительно защитить план, так как ПЭТ слой выполняет также функцию ламинации, защищая фотолюминесцентную основу от повышенной влажности и механических повреждений

Ваш заказНаш счет
1 3 одинаковых фотолюминесцентных плана в золотой рамке А3 формата

Разработка макета плана эвакуации (А3 формат) – 1 шт.Пластиковая фотолюминесцентная подоснова для плана эвакуации А3 формата в золотой алюминиевой рамке – 3 шт.Печать плана эвакуации на прозрачном ПЭТ А3 формата – 3 шт.

2Переделка ранее изготовленного фотолюминесцентного плана эвакуации А2 формата в пластиковой рамке в связи с необходимостью доработки макета (например, при изменении экспликации помещений)

В данном случае для вашей экономии мы можем использовать ранее изготовленную основу, поэтому вы получаете счет:

Разработка макета плана эвакуации (А2 формат) – 1 шт.Печать плана эвакуации на прозрачном ПЭТ формата А3 – 1 шт.

3Переделка плана эвакуации из-за ошибки заказчика (например, не был обозначен аварийный выход)

Поскольку изменения в макете незначительные мы исправляем их бесплатно и выставляем счет только на 1 позицию:

Печать плана эвакуации на прозрачном ПЭТ А3 формата – 1 шт.

Требования по ГОСТ

К содержанию

Эвакуационный план согласно регламентирующему ГОСТу содержит текстовую и графическую части.

Под графической частью подразумевается схема эвакуационных путей и этажная планировка здания. Также в этой части должны указываться:

  • Выходы для эвакуации, а также короткие и безопасные пути к ним
  • Лестничные клетки, лестницы и аварийные эвакуационные выходы
  • Места, где находятся ПЭ
  • Зоны, где размещаются средства противопожарной защиты и спасательной связи, которые обозначаются символами и знаками. Это регламентируется ГОСТом Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначения и правила применения»

В текстовой части содержатся инструкции, связанные с действиями людей, которые оказались в здании в условиях чрезвычайной ситуации. К таким инструкциям может относиться следующее:

  • Способ оповещения о возгорании, данные людей, которые отвечают за оповещение остальных, а также зоны действия оповещения
  • Очерёдность и порядок эвакуации людей
  • Список действий и обязанностей дежурного персонала, который отвечает за вызов пожарного расчёта и скорой помощи
  • Информация о аварийном отключении электропитания, различных механизмов и оборудования
  • Информация о ручном отключении пожарных систем, установок и автоматики

Все символы и знаки безопасности в данной части ПЭ дополняются смысловыми пояснениями.

Графические части этажных планов также дополняются номером этажа.

К форме

Размер плана эвакуации будет зависеть от площади помещений, где располагается, а также числа эвакуационных и аварийных выходов. Локальные ПЭ выполняются с размерами 400х300 мм, этажные и секционные с габаритами 600х400 мм. Планы должны изготавливаться из фотолюминесцентных материалов.

В качестве фона используется жёлто-белый или белый цвет.

Обозначение знаков и символов пожарной безопасности обязательно в графической части регламентируется ГОСТом Р.12.4.026-2001 «ССБТ. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний». Высота этих знаков не может быть меньше 8 мм и больше 15 мм. Они обязательно выполняются в одинаковом масштабе. Шрифт также регламентируется данным ГОСТом и его размер не может быть меньше 3 мм. Вне зависимости от фона ПЭ все надписи и графические изображения, кроме специальных знаков и символов, должны быть чёрного цвета.

Эвакуационные пути обозначаются сплошными зелёными линиями с демонстрацией правильного направления.

К размещению

ПЭ для людей/сотрудников/работников должен находиться там, где это указано непосредственно в плане. Согласно регламентирующим документам планы должны быть на всех этажах многоэтажных строений и основных путях, которые ведут к эвакуационному выходу/выходам. Также следует отметить некоторые факторы размещения ПЭ:

  • В самом удалённом от эвакуационного выхода в обязательном порядке должен быть план
  • План должен находиться в хорошо освещаемом месте
  • Между 2 планами, которые располагаются на одном этаже, не должно быть больше 60 метров
  • План эвакуации нельзя закрывать различными предметами
  • ПЭ не должен сливаться со стеной
  • План должен хорошо просматриваться

Требования пожарной безопасности к планам эвакуации

Однако не только ГОСТ 12.2.143-2009 регламентирует планы эвакуации. Помимо него, за это отвечают Правила противопожарного режима №390. Следующие пункты являются наиболее важными:

  • п. 7 – В местах с массовым нахождением лиц, помимо жилых домов и на объектах с рабочими местами от 10 и более обязательно должны быть ПЭ. За это отвечает руководящее лицо организации. На документе должна находиться информация, обозначающая расположение ПСП (первичные средства пожаротушения);
  • п. 106 – руководитель отвечает за создание ПЭ для ценных экспонатов из музеев и картинных галерей, а также животных из зоопарков и цирков;
  • п. 247 – для мест стоянки автомобилей в количестве от 25 единиц должен быть разработан план эвакуации с указанием расположения ТС, очерёдности их эвакуации при ЧС. Также на документе указывается месторасположение буксирных тросов и штанг, которые закупаются из расчёта 1 трос/штанга на 10 транспортных средств.
  • п. 250 – на станциях метрополитена должны быть оперативные планы пожаротушения, инструкции, связанные с мерами ПБ, эвакуационные планы и чёткие инструкции для сотрудников станций при пожаре или сильном задымлении.

Что такое план эвакуации и какие ГОСТы его регулируют?

Два основных ГОСТа, которые регламентируют разработку, создание и размещение планов:

  1. ГОСТ Р 12.2.143–2009 «ССБТ. Системы фотолюминесцентные эвакуационные. Требования и методы контроля»;
  2. ГОСТ 12.1.004–91 ССБТ «Пожарная безопасность. Общие требования».

Согласно этим нормативным документам план эвакуации – это схема, в которой можно найти путь для эвакуации, эвакуационные и аварийные выходы, регламент правил поведения, а также список или последовательность действий людей при возникновении чрезвычайного происшествия. Благодаря данному плану, указателям направления движения и знакам безопасности принимаются необходимые меры, позволяющие вывести людей из опасного помещения в котором случился пожар.

План эвакуации – это табличка, с регламентируемыми размерами, где содержится следующая важная информация:

  • Заголовок
  • Адрес, указание этажа здания, где непосредственно находится ПЭ
  • Графическая часть
  • Текстовая часть
  • Расшифровка специальных символов и обозначений

Помимо этого, левый нижний угол документа – это место для информации, касающейся компании, которая разрабатывала данный план. В правом нижнем углу можно найти маркировку ПЭ, которая состоит из информации о фирме изготовителе, дате производства плана, показателе яркости свечения люминесцентных компонентов в мкд/м2 через 10 и 60 минут после того, как отключится свет и продолжительность свечения этих элементов в минутах.

Техническая сторона работы

Составление планов эвакуации осуществляется на компьютере. Чтобы справиться с чертежной работой, программист использует Autocad, Home plan pro или другую .

Разработчикам требуется отсканированная копия технического паспорта с планировкой нужных помещений. предполагает использование определенной цветовой гаммы. В соответствии со стандартами фон может быть желтоватым или белым. Приложение с надписью 2017 г. и другими наносят черным цветом. При этом используются шрифты стандартизированных размеров

Здесь важно не проявлять никакой самодеятельности. Нельзя добавлять какие-то лишние детали, которые будут затруднять восприятие схемы

Правилами рекомендовано: знаки пожарной безопасности выполнять в красном и белом цвете; запрещающие – в красном и черном; предписывающие – в синем и белом; предупреждающие – в желтом и черном

Несомненно, такая палитра привлекает внимание людей. Если путь ведет к эвакуационному выходу, то он наносится сплошной линией

Пример обозначения главного пути эвакуации

Когда путь направлен к аварийному выходу, он выглядит как штриховая линия. Всегда можно посмотреть образец, как выглядит готовое изделие, если познакомиться с каталогом фирмы заранее.

Наличие плана эвакуации в электронном виде, если он уже готов, в значительной степени ускоряет процесс изготовления документации. В специальной программе CorelDraw вектор позволяет составить каркас для изображения. В программе фотореалистичная графика, которая не теряет своего качества при увеличении или уменьшении масштаба. Программа позволяет создавать различные чертежи и технические иллюстрации.

Пример создания плана эвакуации в программе CorelDraw

Использовать все возможности мощного редактора векторной графики может только профессионал. Готовый макет останется только скачать на электронный носитель или отправить на адрес электронной почты в компанию разработчика.

Когда на предприятии нет специалиста, который мог бы зарисовать с учетом всех необходимых средств пожаротушения, тогда имеет смысл обратиться за помощью в профессиональную компанию. Он наметит размещение противопожарного оборудования. Необходимо, чтобы готовые изделия были стойкими к солнечным лучам и температурным перепадам. Поэтому обращаться следует только в проверенные компании, где используют материалы высокого качества.

Ответственность за нарушение требований разработки плана

Согласно действующему законодательству Российской Федерации, ответственным за подготовку ПЭ и его размещение является руководитель организации/здания/помещения. Если не соблюдаются требования и правила разработки ПЭ, то КоАП РФ статья 20, пункт 4 предусматривает административную ответственность в виде денежных штрафов:

Ответственное лицо

Штраф при однократном нарушении

Штраф при повторном нарушении

Частное лицо

от 3000 до 4000 рублей

от 4000 до 5000 рублей

Должностное лицо

от 15 000 до 20 000 рублей

от 20 000 до 30 000 рублей

Индивидуальный предприниматель

от 30 000 до 40 000 рублей

от 40 000 до 50 000 рублей

Юридическое лицо

от 150 000 до 200 000 рублей

от 200 000 до 400 000 рублей

А ещё, помимо денежного штрафа, для юридических лиц, повторно нарушающих правила грозит остановка их деятельности до 90 дней.

Изготовление и материалы

В первую очередь, разрабатывают сам план эвакуации. Этим могут заниматься организации, имеющие разрешительные документы для работы в данной сфере деятельности. Непосредственное изготовление состоит из нанесения изображения на основу. Для этого используют пластик, так как фотолюминесцентные планы эвакуации размещают внутри помещения, где температура воздуха обычно в пределах 10-30°С.
Изображение распечатывают на полиграфическом оборудовании несколькими способами. Возможно его нанесение поверх фотолюминесцентной пленки, а также поверх основы с последующим ламинированием специальной пленкой с определенными колориметрическими и фотометрическими параметрами. Подпись ответственного лица от организации-заказчика проставляют перманентным маркером, который нельзя смыть со стекла либо плотного пластика.


На каждом фотолюминесцентном плане обязательно указывают разработчика, наименование производителя либо торговый знак, длительность послесвечения, яркость после 10 и 60 минут при отсутствии освещения, а также дату изготовления. Допустимы дополнительные обозначения, например, ГОСТ, по которому изготовлен фотолюминесцентный план эвакуации, цвет послесвечения. Маркировка может быть расположена на лицевой стороне, но не перекрывать основное изображение, или на обратной стороне, если к ней есть доступ в процессе эксплуатации.
Материалы для таких планов эвакуации должны отвечать определенным требованиям.

Материалы должны быть безопасными для человека, соответствовать санитарно-гигиеническим нормам. Исключается выделение газов или вредных веществ в процессе эксплуатации. Также в производстве применяют негорючие и невзрывоопасные материалы. Фотолюминесцентная пленка для планов должна быть ровной, без дефектов. Широко распространены пленки подобного типа с клеевой основой. Помимо пленок используют различные лаки, краски, ламинат, пластик, бумагу.

Их свойство свечения под воздействием источника света называется фотолюминесценцией. Этому способствует состав люминофор. Для его возбуждения, которое вызывает свечение, не требуется температурное воздействие. Он поглощает ультрафиолет.

Если производитель планирует пройти процедуру сертификации фотолюминесцентной продукции, то все материалы должны иметь разрешительные документы. Они подтверждают соответствие фотометрических и колориметрических характеристик и пожарную безопасность.
После изготовления фотолюминесцентный план эвакуации можно поместить в металлическую рамку. Нежелательно закрывать его стеклом или обычной пленкой, так как это снижает его яркость и эффективность для визуального восприятия.
