Программы для создания плана эвакуации при пожаре

Самая распространенная ошибка

План эвакуации при пожаре сделать самому будет проще, если знать, на каких аспектах его разработки необходимо заострить внимание

Самая распространенная ошибка – это излишнее применение знака “Направление движения при эвакуации”. В ГОСТе 12.2.143-2009 указано, что на схеме обязательно должны быть знаки, указывающие на расположение огнетушителей, пожарных краной, телефонов и аптечек, а пути эвакуации обозначаются зеленой сплошной или прерывистой линией. При этом в п.6.2.5 этого же документа сказано, что направление движения следует указать обычной стрелкой. Следовательно, применять знак здесь не требуется.

Зная эту информацию, можно план эвакуации при пожаре сделать самому без помощи специализированных организаций.

Мы продолжаем сотрудничать с вами и после получения вами планов или пожарных документов!

У
плана эвакуации людей при пожаре и документации есть один небольшой нюанс.
Вы получили от нас план или документы, прошло 2 года, а ваша фирма
сменила название, адрес, либо руководителя и т.п. Деньги, силы и
время потрачены зря и вам надо заново производить те же
действия, что и раньше. Скажите, это неприятно?! Такое случается
и довольно часто.

Поэтому мы предусмотрели и это. При повторном обращении на план
эвакуации или документы по пожарной
безопасности, мы выполним их
в 2 раза дешевле и пришлем вам электронный вариант на ваш
электронный адрес.

Рис. 9. Выгодный повторный заказ
электронной почтой

Ошибки, неточности и недоработки в плане эвакуации
людей при пожаре и
пожарных документах могут привести вас к
административной ответственности со стороны надзорных и
контролирующих органов!

В лучшем случае, если вы отделаетесь небольшим штрафом на
должностное лицо. А если штраф будет предусмотрен на юридическое
лицо? Это же в разы больше! А если временное приостановление
деятельности через суд?

Рис. 10. Штраф за нарушение
требований пожарной безопасности

Скачать
новые
Правила противопожарного режима в РФ, которые вступают в силу в
2021 году, можно
здесь!

Рис. 11. Соответствие нашей
продукции ГОСТ

За 7 лет нашей работы нет ни одного случая, что клиент
остался бы недоволен нашими услугами. Мы остаемся партнерами на
долгое время и с удовольствием беремся за повторные заказы от
наших постоянных партнеров.

1. Мы и наши клиенты считают, что у нас отличное качество планов
эвакуации людей при пожаре,
а также, что они соответствуют нормативной документации и требованиям
пожарных инспекторов;
2. Наша команда имеет большой опыт в работе с планами и
всеми пожарными документами;
3. При работе с нами вы увидите, что мы предлагаем низкие
условия
4. Мы выполняем работы за короткое время и не берем за
срочность ничего;
5. При любых условиях мы пойдем вам на уступки!

Рис. 12. Найдется любой документ по
вашему выбору

Рис. 14.
Пример нашего плана эвакуации
при пожаре

Основные элементы плана

Вначале делают черновик, на котором исправляют несоответствия и ставят пометки. После корректировки руководителю или иному ответственному лицу предоставляют новый вариант плана. Если возражений нет, то окончательный вариант распечатывают в двух экземплярах.

План включает:

  • название;
  • указание этажа, если здание 2-х и более этажное;
  • подпись руководителя, который утверждает план;
  • схему помещения с указанием путей эвакуации;
  • указание расположения средств пожаротушения, аптечек;
  • расшифровку всех присутствующих знаков;
  • краткую инструкцию о том, как себя вести в чрезвычайных ситуациях;
  • номера телефонов экстренных служб.

Вместе с окнами, дверями и другими обязательными элементами на плане делают отметку, где он сам находится.

Разработка плана эвакуации проходит с учетом предварительного изучения всех выходов. Надо иметь в виду, что эвакуационным выходом не могут быть автоматические раздвижные, подъемные и вращающиеся двери. Это частая ошибка в торговых центрах и офисах.

Все изображенные детали должны быть функциональными. Нельзя допустить такого, что, например, на схеме представлен выход, который на самом деле давно замурован.

Размер локального плана одной комнаты не должен быть меньше формата А3, а этажного или секционного – не менее А2. При необходимости размеры можно увеличить, чтобы поместились все обозначения и надписи.

В графической части изображают схему помещения с основными, запасными и аварийными выходами. Зелеными сплошными стрелками показывают пути передвижения к основным выходам, а пунктирными – ко всем остальным. Текст удобно оформить в виде таблицы или компактного списка.

Планы эвакуации, Скачать бесплатно программу для создания плана эвакуации

Совершенная программа плана эвакуации с богатыми примерами и шаблоном. Edraw идеально подходит для графических дизайнеров и разработчиков, которые должны рисовать планы эвакуации.

Нарисуйте план эвакуации с помощью Edraw Max! Опыты рисования не требуются.

Советыдля создания плана эвакуации

Вы всегда должны помнить, что ваша способность зависит от предварительного предупреждения дымовой сигнализации и предварительного планирования. Следующие советы очень полезны для аварийного выхода.

Создайте план эвакуации и передайте его всем членам семьи. Готовность может предотвратить панику. Для компании создайте план чрезвычайных действий для всех сотрудников.
Потренируйтесь в домашнем плане эвакуации. Больше практики поможет людям быстрее реагировать.
Если вы живете в общежитии, убедитесь, что вы знакомы с планом побега здания и участвуете в учениях по спасению от пожара. Сделайте сверло максимально реалистичным.
Дымовая сигнализация: некоторые исследования показали, что дети не могут проснуться от звука дымовой сигнализации. Назначьте людей, чтобы они разбудили их во время чрезвычайных ситуаций.
Постарайтесь, чтобы все члены участвовали в разработке плана пожарных побегов. Пройдите через своего дома и осмотрите все возможные выходы и маршруты эвакуации. Четкие препятствия на маршрутах эвакуации.
Отметьте два пути из каждой комнаты, включая окна и двери. Также сделайте расположение каждой дымовой сигнализации видимым. Для упрощения планирования скачайте программу Edraw для создания плана эвакуации. Это эффективный способ для обеспечения безопасности детей.
Все члены семьи должны понимать план побега. Когда вы идете по своему плану, убедитесь, что маршруты эвакуации чисты, и двери и окна можно легко открыть. Проверьте устройство при частом открытием окна окна.
Выйдите на улицу, чтобы убедиться, что номер вашей улицы хорошо виден. Если нет, закрасьте его на бордюре или установите номера домов, чтобы персонал пожарного смог найти ваш дом как можно скорее .
Если есть младенцы, пожилые люди или члены семьи с ограниченными возможностями передвижения, убедитесь, что кто-то назначен для оказания им помощи в пожарной учениях и в случае возникновения чрезвычайной ситуации. Назначьте также резервного человека, если назначенное лицо не находится дома в чрезвычайной ситуации.
Сообщите гостям или посетителям вашего дома о пожарных маршрутах вашего дома. Когда вы переночеваете в чужих домах, спросите об их плане побега. Если у них нет плана, предложите им помочь. Это не займет много времени, но будет иметь большое значение в случае аварии. Это особенно необходимо, когда детям разрешено посещать «ночевки» в домах друзей.
Когда вы выйдете, стоите на улице! Никогда не возвращайтесь в горящее здание. Если кто-то отсутствует, сообщите диспетчеру пожарного департамента, когда вы звоните. Пожарные обладают навыками и оборудованием для выполнения спасательных операций.

Вместо того, чтобы начинать с нуля, вы можете оставить трудности другим и делать лишь простые вещи, когда время ограничено. Это также относится к разработке планов эвакуации. Быстрый и легкий путь состоит в том, чтобы начать с хорошо продуманного примера, как и следующий план эвакуации школы, созданный Edraw.

Вот еще один хороший пример плана пожарной и аварийной ситуации , выполненный с помощью Edraw.

Дополнительные ресурсы

Символы для создания плана этажа

Edraw Max — прекрасная программа создания блок-схемы, диаграммы связей, организационной диаграммы,сетевой диаграммы, плана этажей, потока работ, современного дизайа, UML-диаграммы, электрической схемы, научной иллюстрации и много другого!

Кто отвечает за пожарную безопасность в ОУ

Директор либо заместитель директора отвечают за безопасность школьников. В их обязанности входит обеспечение в детском саду либо школе, контроль соблюдения правил учащимися и сотрудниками. Именно руководитель обязан ликвидировать те недостатки и замечания, на которые укажут во время проверки сотрудники пожарной инспекции.

Инструктажи с учащимися 4-11 классов по пожарной безопасности должны проводиться не реже раза в четверть. В ходе таких инструктажей дети изучают план эвакуации в школе при пожаре, учатся правилам поведения во время пожаров. 2-3 раза в год в каждой школе и детском саду проводят учебные эвакуации, предназначенные для отработки на практике теоретических знаний. Во многих школах созданы дружины юных пожарников, которые рассказывают сверстникам о поведении во время пожара.

План эвакуации в школе при пожаре утверждается директором школы, детского сада, интерната. Помимо такого плана должна быть четко продуман алгоритм оповещения сотрудников о чрезвычайной ситуации, а также обязанности каждого сотрудника во время пожара. В случае изменения планировки школы план схема эвакуации в школе при пожаре пересматривается, заново утверждается приказом директора. Если учреждение является сезонным (детский оздоровительный лагерь, летняя площадка), в таком случае подобные мероприятия проводят перед каждой новой сменой.

Специализированная программа «План эвакуации»

«План эвакуации» является самой удобной программой для создания плана по эвакуации людей во время пожара. Это векторный редактор, ориентированный на создание подобных планов. Он имеет понятный интерфейс, большую библиотеку объектов и систему автоматизированного проектирования. САПР дает возможность нарисовать схемы, соответствующие ГОСТу, и планы, необходимые для выполнения других требований противопожарной безопасности.

Специализированная программа «План эвакуации»

Неудобство в том, что программа не работает онлайн. Постоянная работа в ней и составление чертежей возможны только после покупки лицензионной версии.

Утверждение

Когда разработан и распечатан, многих интересует вопрос, кто должен его утверждать? Надо ли для этого обращаться в службу пожарного надзора? Закон отвечает на этот вопрос отрицательно.

Утвердить план обязан руководитель организации или объекта, подлежащего пожарной охране. Достаточно поставить его подпись в верхней части листа с указанием имени и должности. Такое требование неслучайно, поскольку руководитель входит в число лиц, ответственных за пожарную безопасность.

К пожарному инспектору можно обратиться за консультацией, чтобы он указал ошибки. Если же такой возможности нет, то необходимо изучить нормативные документы или попросить консультации более опытного человека, знакомого с требованиями пожарной безопасности. Гарантию правильности составления могут давать компании, которые непосредственно занимаются разработкой и печатью документа.

Отработка плана эвакуации

Каждые полгода на предприятии рекомендуется проводить обучающие занятия, призванные помочь в отработке действий сотрудников и посетителей во время ЧС. График мероприятий составляет руководство предприятия.

План пожарной эвакуации отрабатывается по следующему установленному порядку:

  1. Звучит сигнал, оповещающий о пожаре в здании.
  2. Проходит эвакуация посетителей и персонала через ближайший или самый защищенный выход, открываются все аварийные двери.
  3. Людей отводят на безопасное расстояние (при плохих погодных условиях – в ближайшее строение).
  4. Обученный персонал принимает меры по спасению имущества предприятия и тушению возгорания.
  5. Здание осматривается на предмет обнаружения людей, оставшихся внутри во время эвакуации.
  6. Составляются списки эвакуированных граждан.

Ответственность за отсутствие эвакуационного плана

Все нежилые и рабочие объекты, в которых массово пребывают люди (образова-тельные учреждения, многоэтажные дома, школы и ДОУ), должны быть оснащены схематическими изображениями путей эвакуации.

Если при осмотре здания сотрудники МЧС устанавливают, что эвакуационные планы отсутствуют, или же их расположение или содержание не соответствуют стандарту, с арендаторов помещения взимается штраф.

Кто несет ответственность?В первый разПовторно
Частное лицо3 000 руб.4 000 руб.
Должностное лицо15 000 руб.20 000 руб.
ИП30 000 руб.40 000 руб.
Юридическое лицо150 000 руб.200 000 руб.

План эвакуации на случай пожара – это путь к спасению жизней многих людей. Наличие строгих инструкций помогает персоналу и посетителям справиться с установленным порядком эвакуации и не потеряться в режиме ЧС.

Своевременная установка и правильное оформление эвакуационных планов не только обезопасит руководство предприятия от штрафов, но и поможет спасательным службам в случае возгорания.

Детальная информация видна на видео:

Каким должен быть план

Стандартные требования к графической составляющей – наличие планировки объекта по этажам или секциям, в которой должны указываться:

  1. Маршруты вывода людей, выходы и точки расположения противопожарных, спасательных средств и аптечек;
  2. Расположение аварийных эвакуационных путей, открытых лестничных площадок и внешних лестниц открытого типа, на которых не скапливается дым;
  3. Точки нахождения собственно плана эвакуации;
  4. Местонахождение средств спасения при пожаре с соответствующими маркерами безопасности;
  5. Местонахождение противопожарных средств защиты с соответствующими маркерами безопасности.

Стандартные требования к текстовой составляющей:

  1. Пояснения по оповещению о ЧС;
  2. Последовательность и порядок эвакуации персонала и посетителей;
  3. Порядок действий и обязанности персонала, включающий в себя пояснения по вызову пожарников или МЧС, скорой помощи, и т.д.;
  4. Пояснения по аварийному отключению опасных приборов и агрегатов, по отключению опасного напряжения, и т.д.;
  5. Пояснения по ручному или дублирующему включению пожарных систем и установок с аварийной автоматикой.

Текстовая составляющая плана эвакуации в Москве или других городах должна включать в себя документацию, рекомендующую действия в условиях ЧС, сопровождаемую наглядными обозначениями и общепринятыми символами.

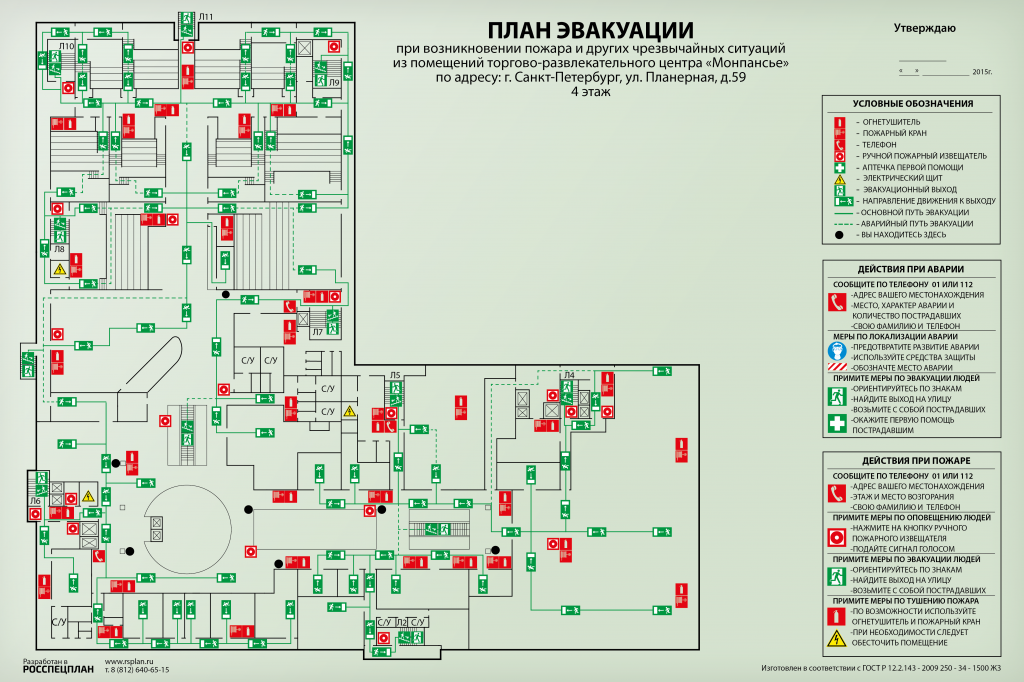

Правильно составленный план и схема – пример

Что нужно знать

В школах не допускается использование горючих и легковоспламеняющихся материалов. Дорожки, покрытия прочно фиксируют, чтобы дети не получили травму во время эвакуации из класса. Запрещена помещений, коридоров, лестничных пролетов, вестибюлей, рекреаций. В целях пожарной безопасности запрещается установка в детских учреждениях самодельных отопительных приборов. Электрические чайники, газовые плиты, в ОУ разрешены к применению только в специализированных кабинетах обслуживающего труда. В обычных классах применение подобных электрических приборов категорически запрещено.

5. Нужна ли лицензия на изготовление плана эвакуации? Должен ли план эвакуации обязательно быть фотолюминесцентным, по какому ГОСТу он изготавливается ?

На этот вопрос
есть однозначный ответ.


“Проталкиваемый” как
обязательный, а по другому не назовешь, документ  ГОСТ Р 12.2.143-2009.

для добровольного применения,

так как

Пунктом 2 статьи 15
Федерального закона от 27.12.2002 N 184-ФЗ “О
техническом регулировании” предусмотрено, что
национальный стандарт применяется на добровольной
основе.
Распоряжением Правительства Российской Федерации от
28.02.2006 N 266-р “О концепции развития
национальной системы стандартизации” предусмотрено,
что национальный стандарт является документом
федерального значения в области стандартизации, имеющий рекомендательный характер.



А
это значит,


план эвакуации Вы
можете изготовить сами, и этим вы ничего не
нарушите, следовательно, ответственности никакой не
предусмотрено.


Вот Приказ Федерального
агентства по техническому регулированию и
метрологииот 23 июля 2009 г. N 260-ст”Об утверждении национального стандарта”В соответствии с Федеральным законом от 27
декабря 2002 г. N 184-ФЗ “О техническом
регулировании” приказываю:1.

Утвердить для
добровольного применения
национальный
стандарт Российской Федерации ГОСТ Р
12.2.143-2009 “Система стандартов безопасности
труда. Системы фотолюминесцентные эвакуационные.
Требования и методы контроля” с датой введения в
действие 1 июля 2010 г. взамен ГОСТ Р
12.2.143-2002 “Система стандартов безопасности
труда. Системы фотолюминесцентные эвакуационные.
Элементы систем. Классификация. Общие
технические требования. Методы контроля”.Отменить ГОСТ Р 12.2.143-2002 с 1 июля 2010 г.2. Закрепить утвержденный стандарт за
Управлением технического регулирования и
стандартизации.РуководительФедерального агентстваГ.И. Элькин

Что говорит МЧС
по фотолюминесцентным планам эвакуации? А вот что говорит:

Письмо департамента надзорной
деятельности МЧС РФ, по актуальной теме
“Должен ли план эвакуации обязательно
выполняться на основе фотолюминесцентных
материалов и нужна ли для этого
лицензия”

Текстовая и графическая часть

Составляя план эвакуации впервые самостоятельно, можно воспользоваться образцом уже готовых, подписанных и проверенных пожарным инспектором документов.

Текстовая часть во многом схожа у разных планов. Основное отличие проявляется в схеме здания

Важно указать расположение окон, дверей, огнетушителей, пожарных кранов, противопожарных щитов, электрических распределительных щитков

На плане указывают расположение телефонов, по которым можно вызвать службу спасения.К счастью, в современных условиях можно воспользоваться и мобильными устройствами связи. На некоторых объектах предусмотрена система оповещения о пожаре. Точку ее включения изображают на плане.

Придумывать свои пиктограммы и значки нельзя. Необходимо воспользоваться уже существующими знаками, для которых разработаны правила и стандарты. В частности, существует стандарт ГОСТ Р 12.4.026-2001.

Планы делают в двух экземплярах. Один утвержденный экземпляр вывешивают на видное место на среднем уровне (1,2-1,8 м), а другой хранят у дежурного по объекту вместе со сводным планом.

Телефоны аварийных служб и спасателей

Согласно приказа № 360 от 20.11.2013 г. (п. №32) Минсвязи, чтобы обеспечить доступ пользователей качественной телефонной связью при наборе номеров аварийных и спасательных служб во всех регионах РФ, установлен единый номер вызова 112. 101 – вызов пожарников, 102 – вызов полиции, 103 – вызов скорой помощи, 104 вызов службы газа.

После 2017 года в Российской Федерации (во всех ее регионах) службы спасения и аварийные службы нельзя вызвать по привычным двухзначным телефонным номерам «01», «02», «03», «04». Это связано с новыми стандартами и требованиями Международного Союза электросвязи и общей унификаций стандартов национальных префиксов в разных государствах.
Экстренные вызовы по телефону

Кроме всех вышеперечисленных требований, в каждой компании (государственной или частной) необходимо регулярно (1 раз в год или чаще) организовывать курсы по обучению действиям работников при возгораниях. Каждое практическое занятие по эвакуации людей должно фиксироваться хронометром – для этого нужно вести журнал по отработке действий при эвакуации, в котором будут отражены дата учений и данные ответственного работника.

Информация, необходимая для выполнения плана-схемы

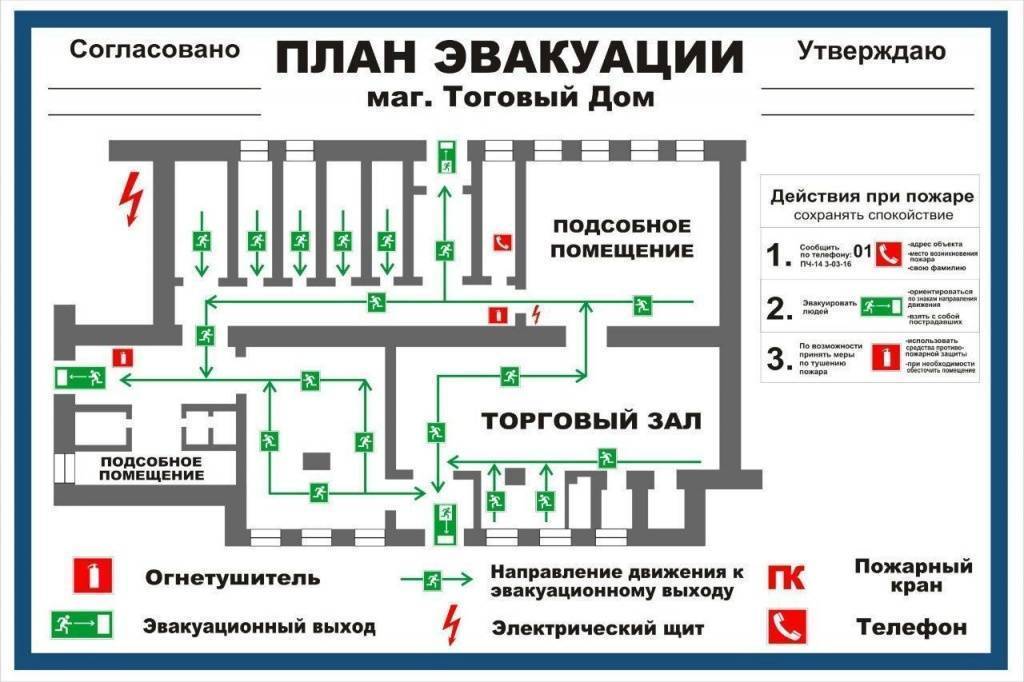

Так выглядит план схема плана эвакуации

Выполнение любого чертежа – дело довольно сложное даже для профессионалов, а для людей, которые никогда не были связаны с этим, кажется совсем неподъемным. Поэтому построение планов эвакуации стараются заказывать проектным бюро, специализирующимся на подобной деятельности. Однако существует множество программ и приложений, предназначенных для оформления схем эвакуации любой сложности.

Чтобы разобраться в этих программах, достаточно теоретических знаний основ работы графического редактора. Информация, которая должна присутствовать на чертеже:

Эвакуационный план должен иметь подписи ответственных лиц, а также тех, кто проводил его прием.

Какие бывают планы эвакуации и какой вам выбрать

Если вы впервые сталкиваетесь с
планами эвакуации людей при пожаре,
то вам необходимо знать, что они делятся на планы эвакуации на
ватмане и планы эвакуации, выполненные в
фотолюминесцентном
(светящееся в темноте) исполнении.

Рис. 4. Фотолюминесцентный план
эвакуации днем и ночью

Также хотим отметить, что на сегодняшний день нет
обязательства для вас размещать у себя в офисе исключительно
фотолюминесцентные планы эвакуации. Это распространенное
заблуждение большинства людей.

Рис. 5. Образец фотолюминесцентных планов
эвакуации при пожаре

План эвакуации людей при пожаре – может быть выполнен и на обычном ватмане с
одним условием, все обозначения должны соответствовать ГОСТ Р
12.4.026-2001. Если же план эвакуации для фирмы вы планируете
иметь в фотолюминесцентном исполнении, то вот в этом случае,
помимо ГОСТ Р 12.4.026-2001 должны быть выполнены требования ГОСТ Р 12.2.143-2009. Касаемо времени свечения и т.д. и т.п.

Вы не обязаны размещать у себя в организации
исключительно фотолюминесцентный план эвакуации. Есть
письмо МЧС, в котором четко об этом говорится.

Письмо.

По вопросу согласования планов эвакуации при пожаре, то по
этому вопросу у нас имеется отдельная
статья.
Вопрос размещения плана эвакуации при пожаре также смотрите в
нашей отдельной
статье.

Рис. 6. Размеры планов эвакуации в
миллиметрах

Требования ГОСТа к оформлению плана эвакуации

Главным требованием к планам эвакуации при пожаре было и остается доступность в понимании изображения схемы эвакуации людей

Второй момент это формат или размер плана эвакуации:

Выдержка из ГОСТ Р 12.2.143-2002 «6.7.4 Размеры планов эвакуации выбирают не менее: 600×400 мм — для этажных и секционных планов эвакуации; 400×300 мм — для локальных планов эвакуации» (локальные планы разрабатываются для отдельных помещений, например для комнат в общежитии, палат в больнице или номеров гостиницы). То есть план эвакуации согласно ГОСТ Р 12.2.143-2002 для этажа или его части должен иметь размер, как минимум А2. Размер плана эвакуации выбирается в зависимости от его назначения, площади помещения, количества эвакуационных и аварийных выходов

Следующий пункт — это нормы графического изображения плана эвакуации:

Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием:

путей эвакуации
эвакуационных выходов и (или) мест размещения спасательных средств
аварийных выходов, незадымляемых лестничных клеток, наружных открытых лестниц и т.п.
места размещения самого плана эвакуации в здании, сооружении, транспортном средстве, объекте
мест размещения спасательных средств, обозначаемых знаками безопасности и символами ИМО
мест размещения средств противопожарной защиты, обозначаемых знаками пожарной безопасности и символами ИМО

Планы эвакуации также должны соответствовать следующим требованиям:

Цветографические изображения знаков безопасности, символов ИМО и знаков безопасности (символов) отраслевого назначения на планах эвакуации должны соответствовать требованиям ГОСТ Р 12.4.026, Резолюций ИМО А.654 (16) , А.760 (18) и нормативным документам отраслевого назначения
Знаки безопасности и символы могут быть дополнены цифровыми, буквенными или буквенно-цифровыми обозначениями
Высота знаков безопасности и символов на плане эвакуации должна быть от 8 до 15 мм, на одном плане эвакуации они должны быть выполнены в едином масштабе
При необходимости конкретизации признаков (технических характеристик) средств противопожарной защиты, обозначаемых на планах эвакуации, допускается применять условные графические обозначения по ГОСТ 28130
Для знаков безопасности, символов и условных графических обозначений должны быть даны пояснения их смыслового значения в текстовой части плана эвакуации
На этажных планах эвакуации в графической части должен быть указан номер этажа

Следующее требование к изготовлению новых планов эвакуации — это текстовая часть. В текстовой части следует излагать:

способы оповещения о возникновении чрезвычайной ситуации (пожара, аварии и др.)
порядок и последовательность эвакуации людей
обязанности и действия людей, в том числе порядок вызова пожарных или аварийно-спасательных подразделений, экстренной медицинской помощи и др.
порядок аварийной остановки оборудования, механизмов, отключения электропитания и т.п.
порядок ручного (дублирующего) включения систем (установок) пожарной и противоаварийной автоматики

Текстовая часть планов эвакуации должна содержать инструкции о действиях в условиях чрезвычайной ситуации (при пожаре, аварии и т.п.), дополненные для наглядности

План пожарной эвакуации ГОСТ Р 12.2.143-2002

Фон плана эвакуации должен быть желтовато-белым или белым — для фотолюминесцентных материалов или белым — для несветящихся материалов
Надписи и графические изображения на плане эвакуации (кроме знаков безопасности и символов) должны быть черного цвета независимо от фона
Высота шрифта надписей на плане эвакуации по ГОСТ Р 12.4.026 должна быть не менее 5 мм
Новые планы эвакуации при пожаре следует вывешивать на стенах помещений и коридоров, на колоннах и т.п. в строгом соответствии с местом размещения, указанным на самом плане эвакуации

P.S. к главе «Требования к изготовлению планов эвакуации» ГОСТ 2009 (Р 12.2.143-2009) распространяется только на  планы эвакуации. План эвакуации в 2017 году ничем не отличается от плана эвакуации 2009 года

Кто отвечает за разработку

Разработку плана эвакуации людей, экспонатов музеев, животных из приютов и цирков должен обеспечить руководитель организации. Это не значит, что он лично должен сделать план. Руководитель назначает ответственного или обращается в специализированную фирму.

Лицензии на производство эвакуационных планов служба МЧС не требует. Однако фотолюминесцентный материал, который использует компания, должен соответствовать стандартам, подтверждением чему являются два сертификата. Один отвечает за показатели цвета и свечения, а второй за пожарную безопасность.

Планы печатают на специальном пластике, пленке или бумаге, светящейся в темноте. Возможно изготовление на обычном материале с покрытием фотолюминесцентной пленкой. Поскольку вверху должна стоять подпись руководителя, то покрытие пленкой происходит после окончательного утверждения и визирования. Ставить печать необязательно, достаточно лишь указать должность ответственного лица.

Пройдите обучение в государственном ВУЗе:

Профессиональная переподготовка специалистов по охране труда

250 часов 1 раз

Специалисты по охране труда не имеющие профильного образования по охране труда.

Дистанционная, очно-заочная Выдается ДИПЛОМ

Подробнее

Дополнительное образование по охране труда

250 часов 1 раз

Все желающие получить новую профессию специалиста по охране труда.

Дистанционная, очно-заочная Выдается ДИПЛОМ

Подробнее

Повышение квалификации специалиста по охране труда

72 часов 1 раз / 5 лет

Специалисты по охране труда, желающие пройти курсы повышения квалификации.

Дистанционная, очно-заочная Выдается удостоверение

Подробнее

Обучение и проверка знаний требований охраны труда

40 часов 1 раз / 3 года

Руководители, ИП, специалисты по охране труда, члены комиссий по охране труда.

Дистанционная, очно-заочная Выдается удостоверение

Подробнее

Виды планов эвакуации людей при пожаре по ГОСТ

Статья 6.2.1 ГОСТ 12.2143-2009 регламентирует разновидности ПЭ на:

  • Этажные
  • Секционные
  • Локальные
  • Сводные или общие

Этажные планы разрабатываются для каждого отдельного этажа помещения/постройки/здания.

Секционный план эвакуации

Секционный вид плана эвакуации при возгорании требуется в следующих ситуациях:

  • Площадь этажа более 1 000 квадратных метров
  • На одном этаже находится несколько выходов, которые разделяются перегородками или же стенами
  • На этаже имеются турникеты или раздвижные, вращающиеся и подъёмные двери
  • При длинных и сложных эвакуационных путях

Локальный план эвакуации

Локальные ПЭ чаще всего создаются для отдельно взятых помещений, к которым могут относиться: гостиничные номера, больничные палаты, торговые точки в ТЦ и офисы в бизнес-центрах. От этого вида локальный отличается меньшими габаритами и представлением эвакуационного пути из определённого помещения, а не всего здания в целом.

Общие и сводный планы эвакуации

Общие или сводные планы эвакуации – это документы, составляемые на основе вторых экземпляров этажных и секционных видов. Они не обязательно должны располагаться на просматриваемом месте. Данный план располагается у дежурного персонала, который предоставляет данный план руководящему лицу, ликвидирующему чрезвычайную ситуацию. При перепланировках или реконструкциях любых этажей или секций в общий/сводный план необходимо внести все изменения.

Виды планов пожарной эвакуации

По охватываемой площади ПЭ делятся на:

  • секционные;
  • этажные;
  • локальные;
  • общие (сводные).

Наиболее распространены этажные планы эвакуации. На этих ПЭ изображаются лестничные клетки, лифты, кабинеты, актовые залы, другие помещения этого этажа. Не следует забывать о балконах, оконных проемах, наружных лестницах, дверях любого назначения, перегородках. Эвакопути, ведущие к эваковыходам, обозначаются сплошной зеленой линией, к аварийным эваковыходам – зеленым пунктиром. Направление следования – всегда к эваковыходу.

Линии для обозначения эвакопутей рисуются вдвое толще тех, которые предназначены для изображения плана этажа. В графической части следует выделить место для номера этажа. Спецсимволами обозначаются огнетушители, пожкраны, телефоны, ПЭ, щитки электричества, другие ключевые позиции.

Секционные ПЭ предназначены для:

  • этажей, занимающих более 1 тыс. кв. м;
  • этажей с несколькими эваковыходами, не связанными между собой и отделенными стенами;
  • помещений с турникетами, разными нестандартными дверями (например, вращающимися);
  • в случае протяженных либо запутанных эвакопутей.

Локальный ПЭ составляется для одного помещения, которым может быть палата в больнице, группа детсада, гостиничный номер.

Все «частичные» ПЭ включаются в сводный (общий) объектовый ПЭ.

Стандартные размеры ПЭ:

  • этажные, секционные – 60х40 см;
  • локальные – 40х30 см.

Утверждается ПЭ первым лицом предприятия, компании. Подпись, дата, должность, ФИО указываются в правом верхнем углу. Согласовывать ПЭ с МЧС не нужно. Во время проверки инспектор проверит ПЭ и укажет на неточности, если они есть.

Эвакуация из больших школ

Для многоэтажного школьного здания обязательным является план эвакуации из класса в школе при пожаре. Есть специальные нормативы, согласно которым в каждом классе можно размещать определенное количество мебели. В школьных коридорах, вестибюлях, холлах вывешиваются предупреждающие знаки. Двери в дошкольных и школьных зданиях должны быть оснащены устройствами для самостоятельного закрывания. При нахождении в школе детей и сотрудников эвакуационные выходы закрыты изнутри на задвижки. План эвакуации из класса в школе при пожаре крепится на стене, чтобы дети могли изучать схему, знать алгоритм своих действий в случае пожара.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
