Современные требования к знакам
Изготовление табличек и наклеек с пиктограммами регламентируется НПБ 160-97 и государственным стандартом Р12.4.026-2015. Эти два документа соответствуют международным требованиям по ИСО (6309-87, 3461-88, 4196-99, 3864-84) и стандартам страны ДИН (67520-99, 67510-96).
Предприятие может самостоятельно и бесплатно произвести размещение знаков пожарной безопасности на путях эвакуации с помощью распыления краски через трафареты (которые легко найти и скачать в сети) или произведя их по фото из интернета в собственной мастерской. Но существует опасность нарушения норм, обозначенных в стандартах.
Гораздо надежнее заказать или купить полный набор необходимых табличек в компании, специализирующейся на этом виде деятельности.
Утверждение и ответственность
Ранее планы эвакуации в обязательном порядке согласовывались с инспектором ГПН, но сегодня такое требование отменили. По желанию, можно обратиться к инспектору, который работает в ближайшем территориальном отделении ГПН. На документе печатают специальные графы с местом для подписи согласовавшего и утвердившего лица.
https://youtube.com/watch?v=ez0LHMJqvmQ
План утверждает либо собственник здания, либо арендующее лицо. Ответственность и порядок действий прописывают в договоре аренды. Утверждают планы эвакуации руководители организаций, заверяя свою подпись печатью предприятия в предназначенном для этого месте.
Условные обозначения на плане участка
Условные знаки представлены Мосгоргеотрестом Главного архитектурно-планировочного управления г.Москвы.
Условные обозначения, представленные в таблице, являются дополнением, необходимым для создания плана-схемы паспорта.
В зависимости от характеристик объекта на местности применяется широкий ряд обозначений, который регламентируется Правительством РФ и обязателен к исполнению всеми организациями и учреждениями.
По этой причине нередко на обозначениях к первой заглавной литере добавляют пояснительную букву меньшего регистра или цифры. Например, обозначение Кл на топосъемке обозначает: канализация ливневая, в свою очередь схожее обозначение кб на топосъемке будет подразумевать уже бытовую канализацию.
Виды титрования, применяемые в титриметрическом анализе. Договоры страхования финансовых рисков, применяемые в мировой практике. Изделия из стали, применяемые в строительстве ЛВ, применяемые при брадиаритмиях и блокадах сердца (чаще АВ-блок) Материалы, применяемые для изготовления инвентаря, оборудования, посуды, упаковки. Гигиенические требования к материалам.
Размер шрифта для обозначения путей, парков и стрелочных переводов должен быть на один—два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже, но не более 5 мм.
Вариантов составления ситуационного плана на участке относительно немного:
Примечание к пунктам 7 и 8 ¾ Слева от выносной линии вместо точек указывают краткое наименование инженерной сети или ее обозначение, а также высоту опоры.
На плане указываются охранные зоны от автозаправочных станций, ЛЭП, железнодорожных путей и промышленных объектов.
Границу изменения покрытия наносят пунктирной линией, по обе стороны которой указывают сокращенное наименование материала покрытия.
Б, В, Г (рис.5.7). Номенклатура такого листа складывается из номенклатуры листа масштаба 1:1 000 000 и буквы листа 1:500 000 (Т–44–Б). Размеры такого листа 3по долготе и 2по широте.
Настоящий стандарт устанавливает основные условные графические обозначения и изображения, применяемые на чертежах генеральных планов предприятий, сооружений (в т.ч. сооружений транспорта) и жилищно-гражданских объектов различного назначения.
Вам может быть это интересно:
Документы пожарной безопасности Разработаем все документы персонально под вашу организацию В | ||
4000 руб./комплект | ||
Задать вопрос | Оформить заказ |
Перед отправкой нам электронной версии планировки все |
|
Рис. 6. Схема для заказчика плана |
Готовый план эвакуации людей | |
Узнать подробнее → |
Как это работает? Смотрите!
|
|
Рис. 8. Схему мы привели к такому |
|
Рис. 9. Готовый план эвакуации в |
|
Рис. 10. Пример присланной нам |
Вам может быть это интересно
Планы-схемы в паспорт Формат план-схем – ЛЮБОЙ Планы-схемы в паспорт | ||
800 рублей | ||
| Оформить заказ |
Мы выполняли
проекты для →
|
Рис. 11. |
Предупреждающие
Код знака | Цветографическое изображение | Смысловое значение | Место размещения (установки) и рекомендации по применению |
W 01 | Пожароопасно. Легковоспламеняющиеся вещества | Использовать для привлечения внимания к помещениям с легковоспламеняющимися веществами. На входных дверях, дверцах шкафов, емкостях и т.д. | |
W 02 | Взрывоопасно | Использовать для привлечения внимания к взрывоопасным веществам, а также к помещениям и участкам. На входных дверях, стенах помещений, дверцах шкафов и т.д. | |
W 11 | Пожароопасно. Окислитель | На дверях помещений, дверцах шкафов для привлечения внимания на наличие окислителя |
Конструкция знаков
Размеры пиктограмм зависят от расстояния их распознавания. Если оно не превышает одного метра, допускается минимальная длина стороны таблички 5 сантиметров. При необходимости оповещения на расстоянии 25 метров наименьшая высота знака 0,65 м.
Стандартизируют и другие параметры пиктограмм:
- выполняются в виде правильного прямоугольника или квадрата;
- цвет подложки – зеленый или красный, причем площадь окраски основания должна занимать 50% или более всей поверхности, окантовка белая;
- рисунок или надпись выполняются белым цветом;
- размеры полей вычисляются в зависимости от минимальной величины высоты квадрата или прямоугольника (обозначим ее буквой «а») по следующим формулам:
- ширина белой окантовки указателя равна 0,025*а;
- при неравносторонней фигуре ее ширина вычисляется как две высоты или 2*а.
Что такое пожарные условные обозначения
Каждый человек хотя бы раз в жизни сталкивался с пожарными обозначениями на схемах. На многоэтажных строениях вывешиваются таблички, указывающие распо-ложение пожарных гидрантов. Пожарные машины также снабжают кодом, а по обозначениям на огнетушителях выбирают нужный тип наполнителя. В схемах эвакуации для здания (общих) также фигурируют условные обозначения.
ПУО – система указателей для сотрудников МЧС в виде зашифрованных символов, знаков, цифр, смысл которых раскрывается через их интерпретацию (совмещенную). Другими словами, это комплекс обозначений предметов и явлений посредством применения условных знаков и аббревиатур.
В классификации ПУО выделяют следующие типы условных обозначений:
- Наглядные (физические) – наносятся на пожарную технику, оборудование, постройки и здания.
- Схематические (графические) – используются для обозначений на местности, в отчетности.
Виды знаков пожарной безопасности
В правилах ПБ оговорена обязательная установка указателей движения в случае возгорания, обозначение мест хранения средств для тушения огня и др.
Эвакуационные знаки пожарной безопасности представляют собой пиктограммы разных цветов, размещенные на стенах внутри сооружения. В зависимости от назначения указатели делятся на несколько разных видов.
Запрещающие
Это таблички с указанием недопустимых в данном помещении действий. Знаки выполняются красным цветом на белом фоне. Систематизируем их в таблице.
| Наименование | Содержание пиктограммы | Место установки | Код |
| Не курить | Сигарета в красном перечеркнутом круге | В помещениях, где курение может стать причиной возгорания | Р 01 |
| Не пользоваться открытым пламенем и не курить | Горящая спичка в красном перечеркнутом круге | На емкостях с горючими веществами, возле газопроводов, в других точках, где описанные действия могут привести к пожару | Р 02 |
| Не применять для тушения воду | Ведро с выливаемой на огонь водой в красном перечеркнутом круге | На электрооборудовании, щитках, складах и хранилищах, где запрещено использовать воду | Р 04 |
| Не использовать проход для складирования, не загромождать | Ящик в красном перечеркнутом круге | В эвакуационных коридорах, на подходе к средствам тушения огня, аптечке медицинской помощи, проходах | Р 12 |
Указательные эвакуационные
Наиболее распространенные пиктограммы. Самый знакомый из них знак пожарной безопасности – эвакуационный выход. После изменения ГОСТа называется «аварийный выход», что и написано читаемым шрифтом на табличке зеленого цвета. Помимо него, используются и другие пиктограммы, также выполненные белым цветом на зеленой подложке:
- Дверь выхода. Может быть право- или левосторонней в зависимости от направления движения бегущего человечка на картинке.
- Если проем перекрыт сдвижной дверью, возле него размещается рисунок с указанием направления, в котором необходимо двигать полотно.
- Условный человечек, передвигающийся по стрелке к проему, обозначает направление, в котором надо проходить к выходу. В этом случае также играет роль, куда показывает стрелка.
- Табличка с фигурой, изображенной перед схематичной лестницей, обозначает, что далее придется идти по ступенькам. На картинке указаны стороны перемещения и курс – вверх или вниз.
- Объемная стрелка, нацеленная на смотрящего или от него, символизирует сторону открытия двери – на себя или от.
- Рука, сжимающая продолговатый предмет, говорит о необходимости в случае аварии разбить стекло.
Это основные пожарные эвакуационные знаки, помимо них используются и другие пиктограммы.
Указательные эвакуационные знаки
Указательные для средств ППЗ
Устанавливаются для определения точек расположения противопожарной защиты. Выполняются на табличках красного цвета, на которые наносятся символы белой самосветящейся краской:
- полукруг с неровными краями обозначает место размещения пожарного оборудования;
- знаки огнетушителя, схематично изображенного пожарного крана, лестницы указывают на точку их расположения;
- трубка в стиле ретро расположена там, где доступен телефон или средство общения с пожарной охраной по прямой связи;
- водоем, из которого выходит рукав, используется для фиксирования точки нахождения пожарного пруда или другого водоисточника;
- изображение трубы с вентилем обозначает сухотрубный стояк;
- надпись ПК и три стрелки в разных направлениях показывают местонахождение пожарного крана.
Указательные знаки для средств ППЗ
Ответственность и штрафы
По Правилам противопожарного режима в Российской Федерации ответственными за составление плана эвакуации при пожаре и его размещение на объектах массового пребывания людей, являются руководители. За несоблюдение требований разработки или разработку с нарушением установленных норм в КоАП РФ статьей 20.4 предусмотрена административная ответственность в виде штрафа.
ВАЖНО: Нарушение требований пожарной безопасности, повлекшее возникновение пожара и причинение тяжкого вреда здоровью человека или смерть человека, влечет наложение административного штрафа на юридических лиц в размере от шестисот тысяч до одного миллиона рублей или административное приостановление деятельности на срок до девяноста суток
Требования к наполнению

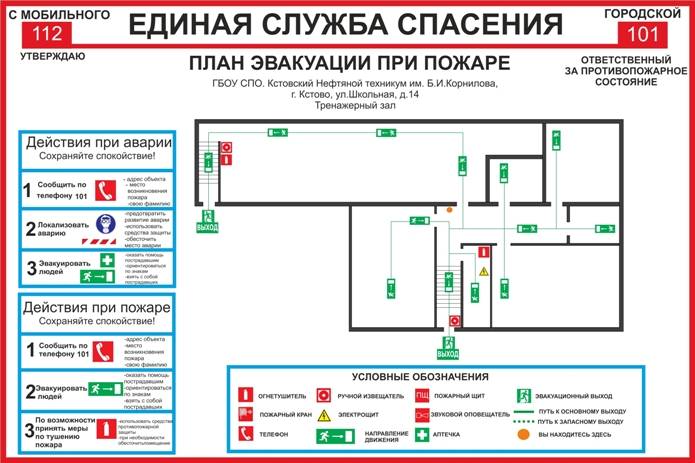

План эвакуации — схематическое изображение эвакуационных путей, выходов с обозначением спасательных средств, а также безопасных или незадымляемых мест, лестниц, площадок.
К схеме прилагают инструкцию, в которой описывают правила поведения людей и их обязанности при возникновении аварийной ситуации или же ее ликвидации.
В графической части могут присутствовать знаки безопасности. Допускается обозначать их с помощью букв или цифр. Масштаб знаков по всему плану должен быть одинаковый. Разрешенные размеры указаны в соответствующем ГОСТе. Не запрещено использование условных графических обозначений. Они нужны для уточнения характеристик различных средств, применяемых для защиты во время пожаров.
Дополнительно указывают порядок эвакуации, ручного включения автоматических систем, манипуляций с оборудованием.
Для некоторых видов планов, например, этажного, предусмотрено место под номер этажа. Название организации пишут в левом углу в нижней части документа, а в правом – маркировка с данными о самом изделии. Маркировка включает торговый знак предприятия-изготовителя, номер стандарта, яркость и длительность свечения, дату непосредственного изготовления.
Порядок получения межевого плана земельного участка
План межевания может быть выполнен в двух видах — в распечатанном или электронном. Электронные планы имеют такую же юридическую силу, как традиционные на бумажном носителе, и при этом более удобны в обращении. На них тоже присутствует официальная печать и подпись кадастровых инженеров, свидетельствующие о достоверности документов. Консерваторы часто спрашивают: «Зачем нужны электронные документы, если есть распечатанные?» Серьезные операции с недвижимостью требуют рассылок документации по разным адресам в электронной форме, что невозможно делать с распечатками.
С юридической точки зрения, межевой план участка — это официальный документ, в который вносятся итоги межевания, проведенного дипломированными специалистами. Также в план межевания вносятся все необходимые сведения, содержащиеся в кадастровом плане, и все данные из кадастра недвижимости. В итоге, эта бумага становится основным техническим документом, необходимым для работы с участком.
Рекомендуем прочесть: Единовременная выплата из накопительной части пенсии 2020 в белоруссии
Порядок размещения на объектах
Планы эвакуации, как элемент ФЭС, вывешиваются на стенах/колоннах в коридорах, переходах, при входах в здание/сооружение, помещение в тех местах, что указаны в графической части документа, при этом:
- ПЭ размещаются на видном месте у эвакуационных выходов на высоте 1,8 м, должны быть хорошо освещены.
- Количество планов эвакуации на этаже определяется для каждого объекта с учетом того, что на каждом основном/запасном маршруте должно быть вывешено не меньше одного экземпляра, ориентирующего людей по направлению к выходам; чему также способствуют указатели движения, световые табло «Выход» в составе установок/систем АПС, СОУЭ, ФЭС.
- Общие (сводные) ПЭ, скомпонованные из поэтажных/секционных, хранятся у ответственного за ПБ здания/сооружения должностного лица, в помещении диспетчерской/посте охраны.
Общие
Важно! С 1 октября 2019 года вводится в действие Изменение №1 к ГОСТ 12.4.026-2015 Цвета сигнальные, знаки безопасности.
Вносятся значительные изменения (выборочно):
- знак Е23 “Запасный выход” заменён на знак “Аварийный выход”;
- изменён знак Е10 “Указатель двери эвакуационного выхода (левосторонний)”;
- исключён знак М15 “Курить здесь” (круглый). Теперь место курения на всех объектах будет обозначаться только квадратным знаком “Место курения” D03;
- исключён термин “план эвакуации” и др.
ГОСТ 12.4.026-2015 с дополнениями выделены красным цветом, а исключённые или изменённые – зачёркнутым и голубым цветом.
ГОСТ доступен по кнопке скачать после статьи
Таблица 2.
Код знака | Цветографическое изображение | Смысловое значение | Место размещения (установки) и рекомендации по применению |
F 01-01 | Направляющая стрелка | Использовать только вместе с другими знаками пожарной безопасности для указания направления движения к месту нахождения (размещения) средства противопожарной защиты | |
F01-02 | Направляющая стрелка под углом 45° | Использовать только вместе с другими знаками пожарной безопасности для указания направления движения к месту нахождения (размещения) средства противопожарной защиты | |
F 02 | В местах нахождения комплекта пожарного крана с пожарным рукавом и стволом | ||
F 03 | В местах нахождения пожарной лестницы | ||
F 04 | В местах размещения огнетушителя | ||
F 05 | Телефон для использования при пожаре (в том числе телефон прямой связи с пожарной охраной) | В местах размещения телефона, по которому можно вызвать пожарную охрану | |
F 06 | Место размещения нескольких средств противопожарной защиты | В местах одновременного нахождения (размещения) нескольких средств противопожарной защиты | |
F 07 | В местах нахождения пожарного водоема или пирса для пожарных машин | ||
F 08 | В местах нахождения пожарного сухотрубного стояка | ||
F 09 | У мест нахождения подземных пожарных гидрантов. На знаке должны быть цифры, обозначающие расстояние от знака до гидранта в метрах | ||
F 10 | Кнопка включения установок (систем) пожарной автоматики | В местах ручного пуска установок пожарной сигнализации, пожаротушения и (или) систем противодымной защиты. В местах (пунктах) подачи сигнала пожарной тревоги | |
F 11 | Звуковой оповещатель пожарной тревоги | В местах нахождения звукового оповещателя или совместно со знаком F 10 “Кнопка включения установок (систем) пожарной автоматики” |
Также необходимо отметить, что это далеко не все знаки, которые могут относится к пожарной безопасности.
К данной категории знаков также относят:
Требования к планам эвакуации
Условные обозначения на плане эвакуации при пожаре обязательны, так как сам план должен состоять из текстовой и графической части. последняя должна обязательно включать в себя секционную или этажную планировку строения,
В текстовой составляющей эвакуационного плана изложены:
- Методы для оповещения о появлении чрезвычайной ситуации (аварии, пожара и прочего).
- Последовательность и порядок эвакуации всех находятся в строении людей.
- Действия и обязанности людей, в том числе порядок вызова аварийно-спасательных или пожарных подразделений, скорой медицинской помощи и прочего.
- Порядок для аварийной остановки механизмов, оборудования, отключения электричества и прочего.
- Порядок для ручного (то есть дублирующего) подключения систем или установок противоаварийной и пожарной автоматики.
Текстовая плановая эвакуационная часть должна обязательно содержать инструкции о действиях при условии чрезвычайных ситуаций (аварии, пожаре), которые для наглядности дополнены специальными символами и знаками.
5. Условные обозначения

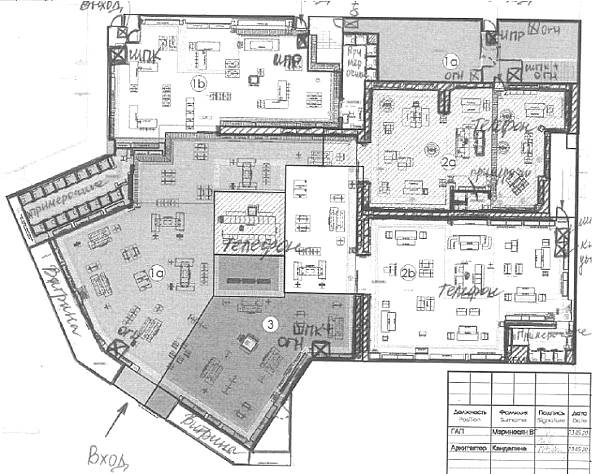

Перед отправкой нам электронной версии укажите на макете
(планировке) поэтажного плана ручкой следующие обозначения
(места размещения, где конкретно они находятся у вас на
объекте?):
|
Рис. 4. Пример условных обозначений |
а) Размещение на вашем объекте огнетушителей
б) Размещение на вашем объекте телефонов
в) Размещение на вашем объекте аптечек первой помощи (при наличии)
г) Размещение на вашем объекте пожарных кранов (при наличии)
д) Размещение на вашем объекте
кнопок включения пожарной
сигнализации (при наличии)
е) Размещение на вашем объекте электрощитов
ж) Расположение на вашем объекте основных и запасных путей эвакуации при пожаре
(основные и запасные выходы)
з) Размещение на вашем объекте средств индивидуальной защиты (при наличии)
и) Место размещения (установки на вашем объекте) непосредственно
самого плана
эвакуации (конкретное место, где вы планируете его повесить)
к) Формат плана эвакуации (А2,
А3, А4)
л) Рамка для плана эвакуации (алюминий
или пластик, со стеклом, без стекла или с оргстеклом)
|
Рис. 5. |
https://youtube.com/watch?v=ez0LHMJqvmQ
Виды планов пожарной эвакуации
По охватываемой площади ПЭ делятся на:
- секционные;
- этажные;
- локальные;
- общие (сводные).
Наиболее распространены этажные планы эвакуации. На этих ПЭ изображаются лестничные клетки, лифты, кабинеты, актовые залы, другие помещения этого этажа. Не следует забывать о балконах, оконных проемах, наружных лестницах, дверях любого назначения, перегородках. Эвакопути, ведущие к эваковыходам, обозначаются сплошной зеленой линией, к аварийным эваковыходам – зеленым пунктиром. Направление следования – всегда к эваковыходу.
Линии для обозначения эвакопутей рисуются вдвое толще тех, которые предназначены для изображения плана этажа. В графической части следует выделить место для номера этажа. Спецсимволами обозначаются огнетушители, пожкраны, телефоны, ПЭ, щитки электричества, другие ключевые позиции.
Секционные ПЭ предназначены для:
- этажей, занимающих более 1 тыс. кв. м;
- этажей с несколькими эваковыходами, не связанными между собой и отделенными стенами;
- помещений с турникетами, разными нестандартными дверями (например, вращающимися);
- в случае протяженных либо запутанных эвакопутей.
Локальный ПЭ составляется для одного помещения, которым может быть палата в больнице, группа детсада, гостиничный номер.
Все «частичные» ПЭ включаются в сводный (общий) объектовый ПЭ.
Стандартные размеры ПЭ:
- этажные, секционные – 60х40 см;
- локальные – 40х30 см.
Утверждается ПЭ первым лицом предприятия, компании. Подпись, дата, должность, ФИО указываются в правом верхнем углу. Согласовывать ПЭ с МЧС не нужно. Во время проверки инспектор проверит ПЭ и укажет на неточности, если они есть.
Обозначения топографических знаков, символов и сокращений к планам генерального межевания
В период 1816 — 1831 г. профессор В.Я. Струве осуществлял градусные измерения в прибалтийских губерниях. Под его руководством были проложены ряды триангуляции на территории Лифляндии и Финляндии — значительная их часть включена в Русско-Скандинавское градусное измерение. Триангуляционные работы Струве, выполненные с очень высокой точностью даже по современным меркам, считаются образцовыми, классическими по постановке, методам и результатам (ошибка измерения угла составляла всего 0″. 6) .
Во 2-й половине XIX в., кроме реализации перечисленных работ, корпус военных топографов и корпус межевщиков приступают к обновлению старых съемок. В приказе Военно-топографического Депо в 1869 г. было предусмотрено осуществлять “капитальные исправления старых съемок” периодически через 15 — 20 лет.
Виды пожарных обозначений
Знаки подразделяются на несколько блочных групп, представленных в следующей таблице.
| Разделы ПУО | Как обозначаются |
| Пожарные автомобили, цистерны, насосы, лестницы, подъемники, компрессорные станции, лаборатории | Красные стрелки с белым фоном, на котором пишутся сокращенные наименования автоспецтехники |
| Прочая техника | Красные фигуры различных форм |
| Робототехнические средства | Специальные знаки (красные), указывающие на способ передвижения |
| Огнетушащие вещества | Синие геометрические фигуры (круги, квадраты, треугольники) |
| Пожарное оборудование, инвентарь и служебные знаки | Стрелки и спецсимволы (красные, синие, с черными надписями) |
| *Примечание. Подробная цветная схема ПУО дана в Приложении 1. Цвета соблюдаются в обязательном порядке. |
Рассмотрим отдельные обозначения, которые необходимо запомнить для оперативного тушения возгораний.
Для пожарного оборудования
Система изображений противопожарного инвентаря и средств тушения огня многочисленна.
В чертежах по безопасности специальным образом изображаются:
- пожарные рукава, лестницы;
- расположение средств связи и подразделений (помещений) ГПС;оборудование пожаротушения, дымоудалители, огнетушители с конкретным типом действующего вещества (вода, пена, порошок) и кратности струи или напора;
- условные обозначения при составлении рисунков – планов, схематических карт;
- особые обстоятельства в полевых условиях (тип пожара, местонахождение очага, направленность горения, взрывоопасные участки, места сбора для эвакуированных людей);
- дополнительные сооружения (водопроводная магистраль, пожарный водоем, колодец, водонапорная башня и др.);
- знаки, использующиеся в тактике ликвидации последствий возгораний (расстановка постов, места тления, торфяных пожаров, районы, где возможно возникновение подтоплений или химическое заражение).
Гидрант
Устройство обозначается буквами «ПГ» на табличке и специальным знаком на схеме. Для определения ближайшего местонахождения гидранта указатели снабжаются стрелками, над одной из которых ставится цифра. Она обозначает расстояние до ПГ. Если гидрантов несколько, то это также отображается в табличке (рис. 1).

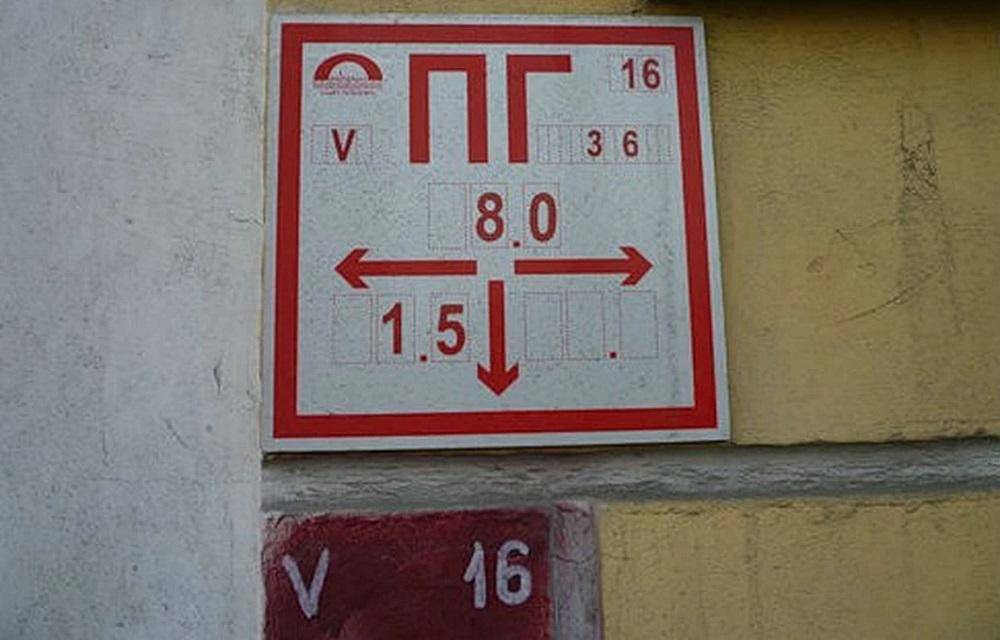

Рисунок 1. Табличка пожарного подземного гидранта (комплект продается с цифрами-наклейками).
Указатель имеет размеры со стороной не менее 25–50 см. Размещается на уровне не выше 6 м на отдельно стоящих установках или фасадах зданий (внутри помещений). На знаке дополнительно указывается водоотдача (диаметр трубы в мм) и тип водонапорной сети – кольцевой или тупиковый (рис. 2).
Рисунок 2. Более верное отображение данных ПГ.
На практике указатели часто рисуют красками на заборах и постройках, несмотря на то, что существуют определенные правила, например, ГОСТ 12.2.143-09 и 12.4.009-83.
Для составления схем применяют другие обозначения:
- Схематичное изображение гидранта в инженерной документации (ПГ номер 5, кольцевая сеть 150 мм).
- Схематичное изображение ПГ в карточках, планах пожаротушения.
Последний знак называется «пожарная колонка» и регулируется ГОСТом 12.1.114-82 (Приложение 2).
Пожарный автомобиль
Пожарный автомобиль.
Обозначение транспорта и автомобильной автоматики предполагает целую систему условных знаков.
Общее обозначение представлено ниже.
Виды обозначений пожарных автомобилей (ПА):
- Транспорт общего назначения (для тушения пожара в пределах городов).
- Автомобили специального назначения (для производств, крупных транспортных сетей).
Помимо этих обозначений, автомашины оснащаются специальной маркировкой. Она позволяет определить тип техники, номер пожарного участка и другие важные данные.
Каждый ПА на кузове имеет надпись определенного формата. Это требование прописывается ГОСТом 21392-75 (Приложение 3).
Телефонные номера для вызова аварийных и спасательных служб.
Согласно п. 32 приказа N 360 от 20 ноября 2013 года Министерства связи и массовых коммуникаций РФ: Для доступа абонентов и пользователей услугами фиксированной телефонной связи и услугами подвижной связи к экстренным оперативным службам на всей территории Российской Федерации используется единый номер «112», а также номера соответствующих экстренных оперативных служб: «101», «102», «103», «104».
И если сейчас аварийные службы можно вызвать как по классическим двухзначным номерам 01, 02, 03 то после 2017 года они работать не будут. Это происходит в связи с рекомендациями Международного союза электросвязи и общей унификаций стандартов национальных префиксов в разных странах.
Графическая часть. Основные требования
Графическую часть необходимо выполнять таким образом, чтобы она
включала в себя этажную планировку. В графической части
необходимо указывать:
• основные и запасные эвакуационные пути;
• эвакуационные выходы и (или) места, где размещаются спасательные
средства;
• аварийные выходы, незадымляемые лестничные клетки, наружные
открытые лестницы;
• место, где размещается сам план эвакуации;
• места расположения спасательных средств;
• места расположения защитных противопожарных средств, которые
необходимо обозначать
знаками пожарной безопасности. Это основные
требования к планам эвакуации
(графическая часть).
