Как аккуратно связать электропровода с помощью копеечных пластиковых стяжек

Как правильно использовать

Конструкция стяжки проста. Хомут затягивается самостоятельно или специальным инструментом. Усилие затяжки устанавливается прямо на инструменте. Используя инструмент, можно ускорить дело. Сегодня можно увидеть кабельные стяжки с крепежами, анкерными крепежами, шильдиками и прочими элементами. Для закрепления хомута понадобится использование самоклеющейся площадки под стяжку. Для бетонной или кирпичной установки используются дюбели.

Внутренние кабельные хомуты используются в квартирах в качестве вспомогательной детали. Высокопрочные, выпускаются в разных цветовых формах. Создают в помещениях эстетичность.

Преимущества нейлоновых стяжек

Современные изделия имеют целый ряд положительных качеств нежели, недостатков. К ним относят:

  • прочность. Они способны выстоять всевозможные нагрузки в процессе эксплуатации. Стяжки способны выдержать до 10 кг в горизонтальном положении;
  • противостоят воздействию температурного режима. Они не горят и не плавятся при высокой температуре;
  • широкая область применения. Как уже было отмечено выше их используют для крепления проводов, труб. Они могут располагаться как на внешней, так и на внутренней части здания. Они обладают антикоррозийными качествами, что делает их лучше металлических соединений;
  • простой монтаж. Зафиксировать полученную петлю довольно просто. Для этого необходимо соединить один край с пластиковым замком.

Конструкция и виды стальных стяжек


Наиболее распространенные стальные кабельные стяжки от фирмы КВТ представлены в 5-ти разновидностях:

СКС (304) и СКС-П (304)

СКС (316) и СКС-П (316)

СКВ (316)

СКЛ (316)

СКБ-П (316)

Стяжки СКС


Данные стальные стяжки имеют в своей конструкции самофиксирующийся замок шарикового типа. Он блокирует обратный ход ленты.

Если после фиксации продвинуть ленту немного вперед, то можно увидеть отпечаток который оставляет шарик в момент затяжки. Благодаря ему, обеспечивается автоматическая надежная фиксация ленты.

Даже если во внутрь замка попадет масло, шарик не соскользнет и стяжка не раскроется. Обратный ход блокируется в любом случае. Обеспечивается это шероховатой поверхностью шарика.

Замок имеет низкий профиль, который гарантирует достаточную плотность прилегания самой стяжки к поверхности изделия. Выбирая дешевые китайские экземпляры с высоким замком, нужно заранее осознавать, что щель по краям между замком и обхватываемой поверхностью может достигать нескольких миллиметров.

СКС не ржавеют и травмобезопасны. Сглаженная кромка на полотне обработана специальным образом и ею не возможно порезаться при монтаже изделия.

СКС (304) изготовлены из качественной нержавеющей стали общего назначения. Марка стали – AISI 304. Стяжки не имеют никакого защитного покрытия.

Технические характеристики стальных стяжек СКС Fortisflex (размеры, усилие на разрыв, диаметр обхвата):

Есть еще их разновидность СКС-П (304).

Как видно из аббревиатуры названия, данный вид имеет специальное полимерное покрытие. Это покрытие из полиэстера создает изолирующий слой, который защищает от гальванической коррозии между неоднородными материалами. Оно значительно продлевает срок службы.

Данное изделие может эксплуатироваться при температуре до 150 градусов.

Технические параметры СКС-П 304 (Fortisflex):

Стяжки из 304-й стали широко применяются:

при монтажных работах по укладке огнестойкого кабеля

при монтаже рекламных конструкций

при ремонте автомобилей для затяжки ленточных хомутов на пыльниках ШРУС, патрубков, реек

при прокладке телекоммуникационных систем

в химических производствах и на объектах с постоянными отрицательными температурами в условиях крайнего севера

Недостатком стяжек с замком шарикового типа является то, что их нельзя использовать повторно. Они одноразового применения.

Факторы, сокращающие срок службы КС

  • Температура +850С и выше разрушает нейлон. На морозе стяжка становится хрупкой и легко ломается;
  • Полимерные хомуты в условиях повышенной влажности впитывают влагу и теряют несущую способность;
  • Ультрафиолет не разрушает только полимер чёрного цвета. Разноцветные стяжки не устанавливают на улице;
  • КС плохо переносят постоянную вибрацию различного оборудования. Со временем стяжки разрушаются;
  • При превышении расчётной нагрузки стяжные ленты рвутся;
  • Агрессивная среда кислотных или щелочных паров пагубно влияет на пластик и ведёт к полному разрушению стяжки.

Особенности подключения светодиодных лент

С помощью пластиковых стяжек формируют жгуты из проводов и кабелей, которые можно компактно разместить, как внутри, так и снаружи зданий и сооружений. Дешевизна изделий привела к тому, что при прокладке электрических сетей отказались от иного дорогостоящего и неудобного крепежа. Быстрый монтаж и демонтаж фиксирующей арматуры существенно экономят затраты по монтажу и ремонту проводных коммуникаций.

Разновидности кабельных стяжек

Кабельные лотки

По своему назначению и условиям эксплуатации КС делятся на следующие виды.

Термоустойчивые

Термостойкие изделия из полиамида применяют там, где температура окружающей среды может достигать +1200С. Стяжки при повышенном нагреве длительное время сохраняют свои эксплуатационные качества.

Монтажное отверстие

Кабель, охваченный лентой с монтажным отверстием, крепят к ограждающим конструкциям зданий и сооружений винтом, шурупом или дюбелем, в зависимости от материала поверхности.

Анкер

Замок ленты оснащён зацепом – анкером. Этой деталью стяжку цепляют за металлический профиль толщиной не более 2 мм.


Анкерная стяжка

Мощные

Стяжная полоса сделана из нержавеющей стали. На ленте отсутствуют зубчики. Фиксация в замке осуществляется за счёт силы трения металлических деталей стяжки.

Двойной замок

КС изготавливают из нейлона повышенной плотности. Изделия обладают высокой несущей способностью. Двойной замок прочен и стоек к неблагоприятным погодным условиям.

Дюбель

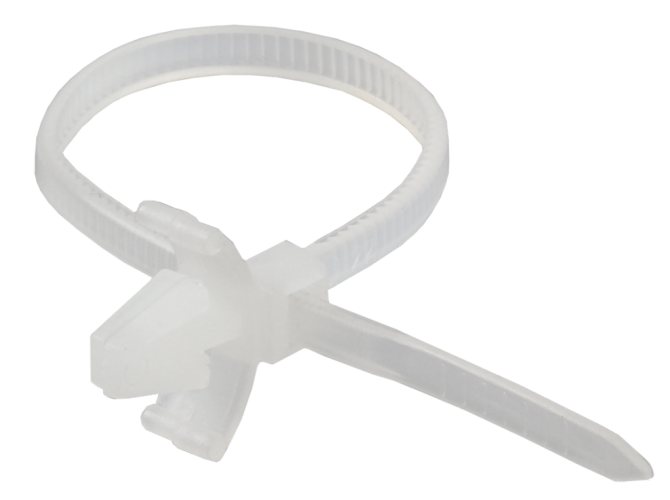

На ленте сделан пустотелый выступ с рельефной поверхностью – дюбель. Его вставляют в монтажное отверстие бетонной или кирпичной конструкции. Затем в дюбель забивают пластиковый стержень.

Площадка под дюбель

Крепление состоит из замковой ленты с площадкой и винтового стержня. После установки дюбеля на него навинчивают площадку. Затем охватывают кабель лентой, продетой через проёмы площадки. Полосу протягивают через замковое кольцо.


КС с площадкой под дюбель

Шариковый захват

Это изделия многоразового пользования. Полоса стяжки представляет периодический профиль в виде шариков. Замковое кольцо имеет узкую прорезь. Шарики продевают в отверстие и сдвигают тонкую часть в щель. Чтобы снять крепёжное кольцо с кабеля, производят действия в обратном порядке.

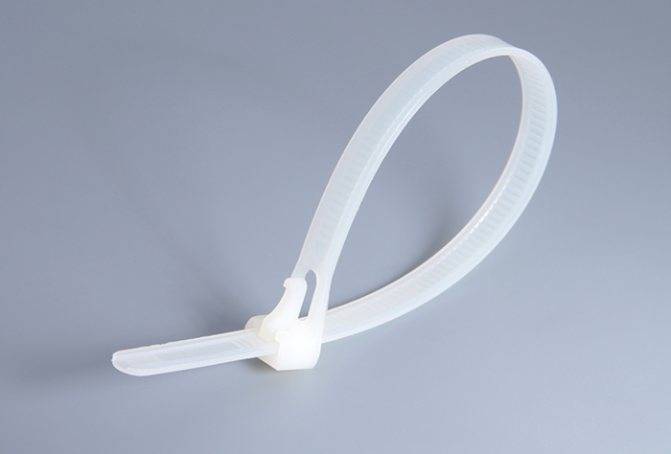

Разъёмный замок

На кольце замка установлен рычажный фиксатор. Нажатием на него полосу освобождают от захвата. Стяжки с таким замком применяются для фиксации кабелей большого диаметра.


Лента с разъёмным замком

Площадки

Изделия имеют монтажные отверстия и проёмы под стяжную ленту. Площадки крепят дюбелями к стенам по линии проводки. После остаётся продеть через проёмы стяжки для проводов и затянуть их.

Особенности конструкций

Стяжки для кабеля выпускают разной длины, ширины и толщины. Размеры зависят от предназначения стяжек. Длина регламентирует диаметр охвата группы проводов или кабелей. Ширина и толщина крепёжной ленты рассчитаны на определённую нагрузку.

КС отличаются по месту применения. Один тип стяжек применяется для крепления кабелей и проводов внутри помещений. Другие хомуты для наружного применения отличаются атмосферостойким материалом.

Стандартная конструкция кабельной стяжки

Она представляет собой пластиковое изделие, состоящее из следующих деталей:

  • стяжная полоса;
  • замковое кольцо;
  • дюбель;
  • площадка.

Стяжная полоса

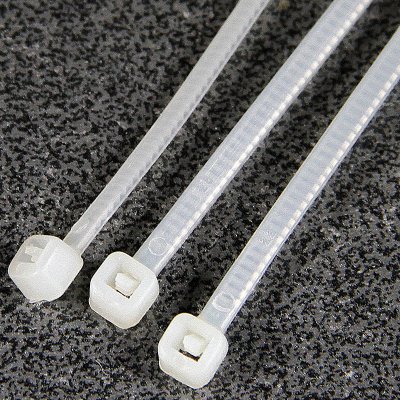

Пластиковая лента имеет зубчатую поверхность с одной стороны. Зубчики сделаны с наклоном. Полосы имеют различную длину, толщину и ширину.

Замковое кольцо

Рамка имеет прямоугольную форму. В окне сделан выступ с наклоном в противоположную сторону от зубцов ленты. Полоса может продвигаться в замке только в одну сторону, стягиваясь вокруг кабеля. Обратно вытянуть из проёма ленту невозможно.

Дюбель

Стяжная полоса может быть оснащена стержнем-дюбелем. Крепёжные детали позволяют быстро поместить коммуникации на ограждающих конструкциях. Предварительно в стенах или потолке перфоратором сверлят монтажные отверстия, в которые забивают дюбели.

Площадки

Они могут быть автономными или вставлены в стяжку. КС применяют для проводки коммуникаций по деревянным стенам. Площадки крепят к дереву шурупами.

Наружные и внутренние кабельные стяжки

Уличные условия разительно отличаются от обстановки внутри помещений. На открытом пространстве пластиковые изделия подвергаются ультрафиолетовому излучению, перепадам температуры и влажности.

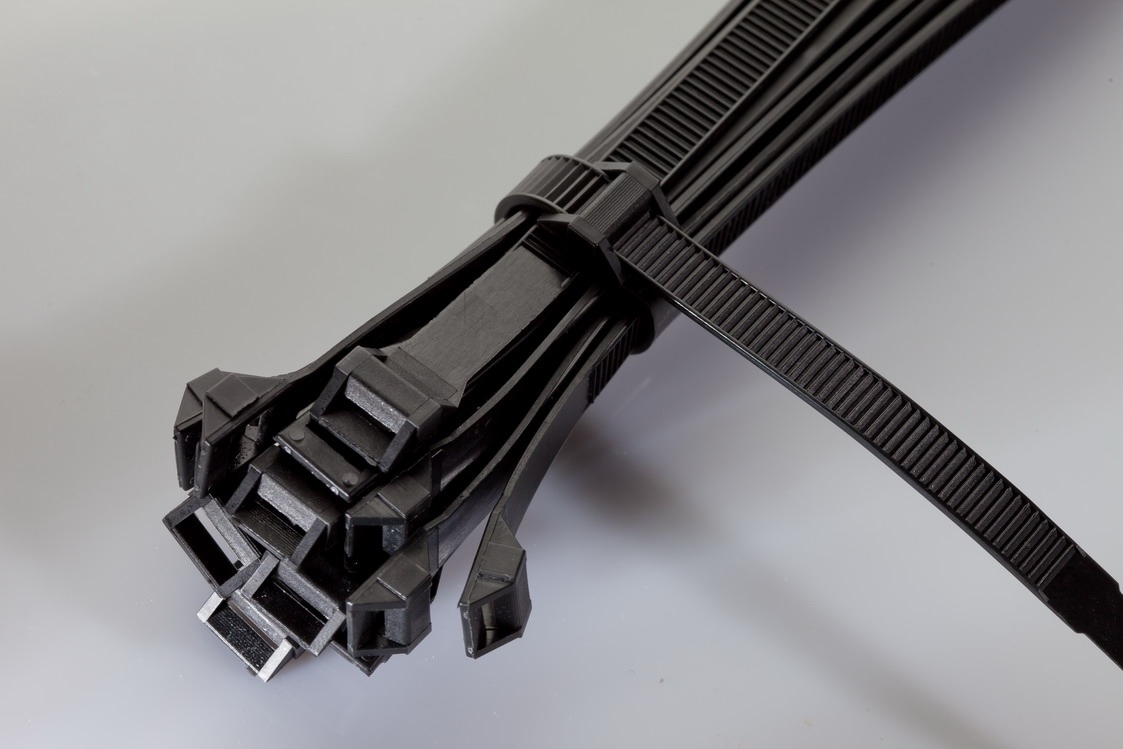

Для изготовления наружных стяжек используют полимеры с добавлением стабилизатора. Это обычный угольный порошок. Он окрашивает изделия в чёрный цвет. Это свойство сообщает пластику стойкость к ультрафиолету и значительно расширяет эксплуатационный диапазон температуры.

Важно! Внутренние стяжные ленты окрашены в разнообразные цвета. Делается это для использования КС в качестве маркировки электрических линий

Одноразовые и многоразовые

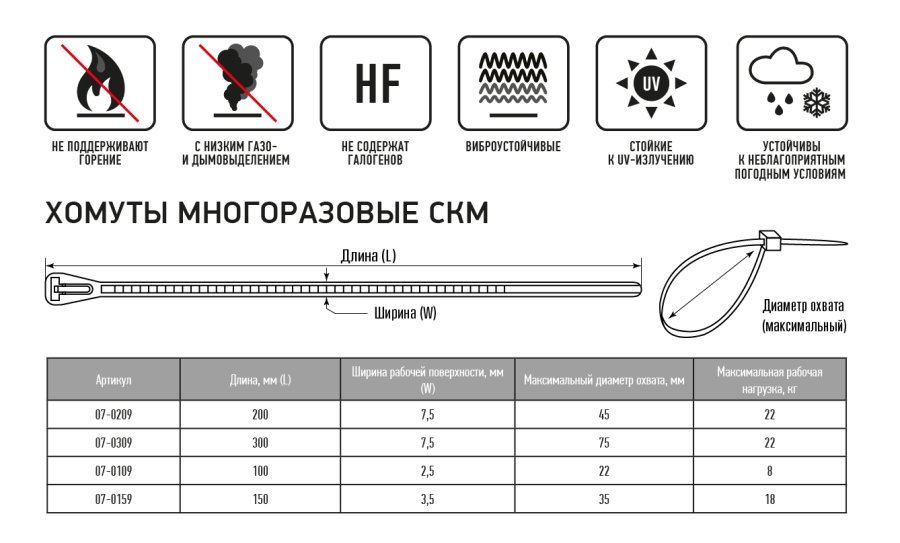

Многоразовые стяжки можно использовать несколько раз. Пластиковые хомуты демонтируют при корректировке и ремонте кабельных коммуникаций. По завершению работ их устанавливают повторно. Ими часто пользовались, когда затраты на приобретение стяжных лент составляли существенные суммы.

Металлические кольца применяются в автомобилях, как уплотнители соединений патрубков системы охлаждения. Стальная двухсторонняя лента имеет по всей длине косые прорези. Вращая винт, хомут сжимают или расширяют в зависимости от направления поворота. Многоразовые металлические стяжки для кабелей не используются по причине электропроводности материала.

Обратите внимание! С появлением дешёвого пластикового крепежа многоразовые изделия уходят в прошлое. Демонтируемый хомут для проводов разрезают ножом и на его месте затягивают ленту новой стяжки
