Крепеж для открытой прокладки
При открытом способе прокладки стараются использовать наименее заметный виды крепежа
Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание
Надо стараться сделать кабель незаметным….
Скобы из строительного степлера
Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:
- 28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.
Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.
Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.
Скобы и клипсы
Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.
Клипсы и скобы для крепления кабеля к стенам

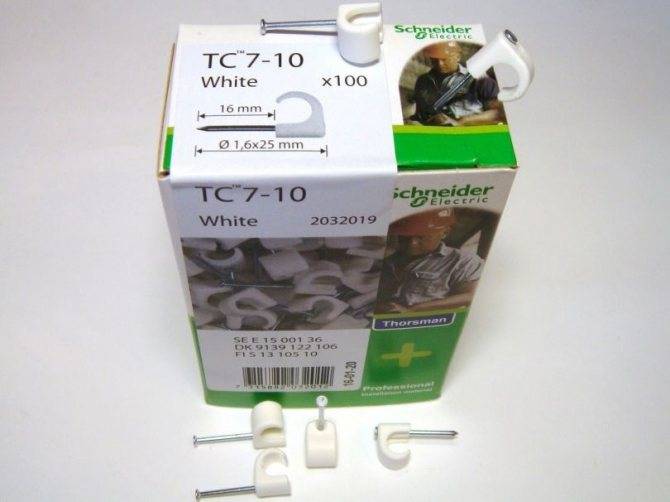

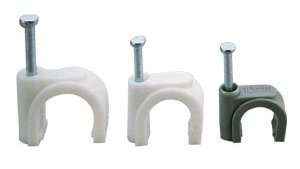

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

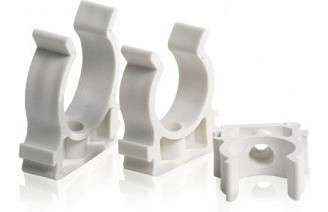

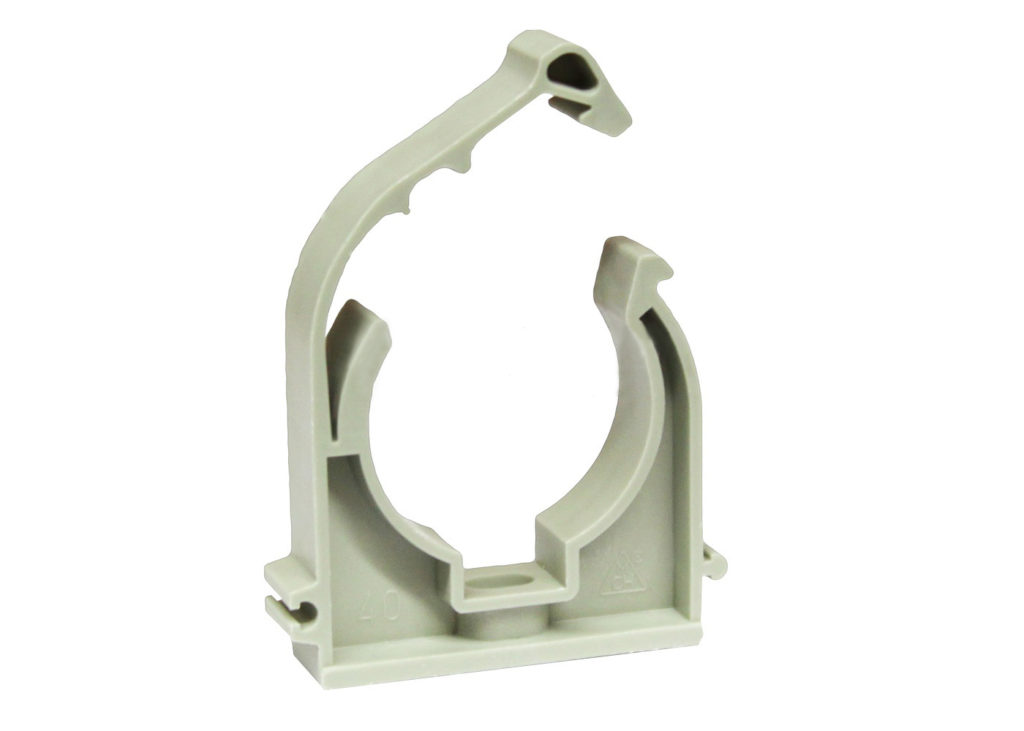

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.
Для крепления гофрошлангов
Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.
На основе дюбелей
Есть кабельный крепеж на основе пластиковых дюбелей. Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:
Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.
Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

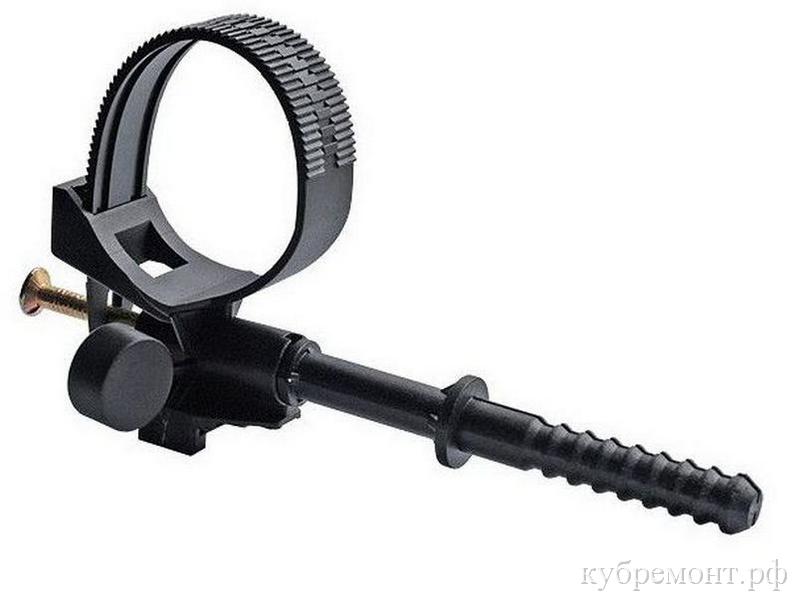

Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.
Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.
Строительная смесь
Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

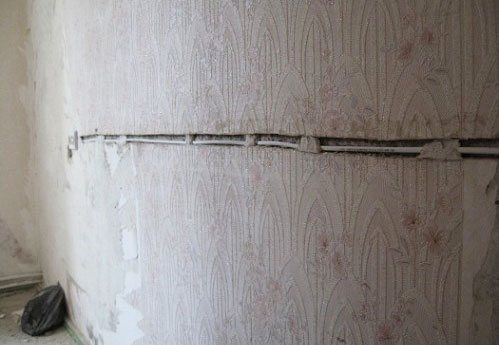

Раствор гипса для крепления проводки
Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.
Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.
Кабель каналы различных размеров
Кабель канал является весьма распространенным способом крепления проводов и кабеля открытым способом. По мнению многих электриков является самым удобным способом крепления. Кабель канал выполняется из оцинкованного стали, не поддерживающего горение пластика, алюминия и представляют собой простейшую П — образную конструкцию. В этот технический короб укладываются провода и закрывают односторонней или двусторонней крышкой. Различаются материалам изготовления, цветовому исполнению, размерам, исполнению (какая крышка), влагозащите, а также по исполнению:
- напольные;
- магистральные;
- плинтусный;
- парапетные.
Виды кабель каналов
При установке кабель канала сначала делается разметка на стене, затем крепиться с помощью саморезов, дюбель гвоздей или «жидких гвоздей». На видео показано как правильно проводить монтаж ПВХ короба.

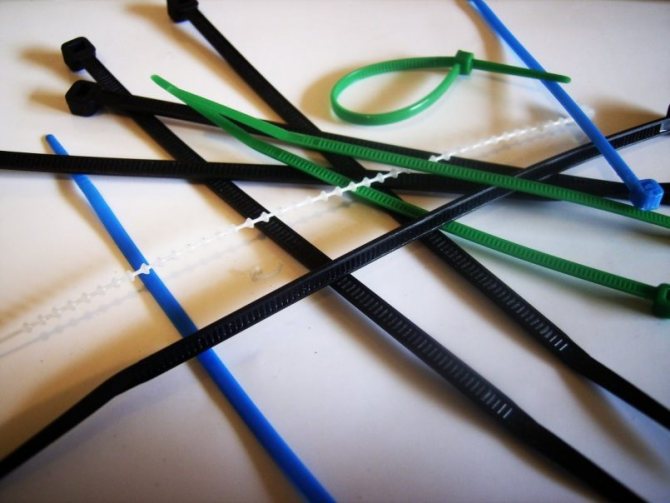

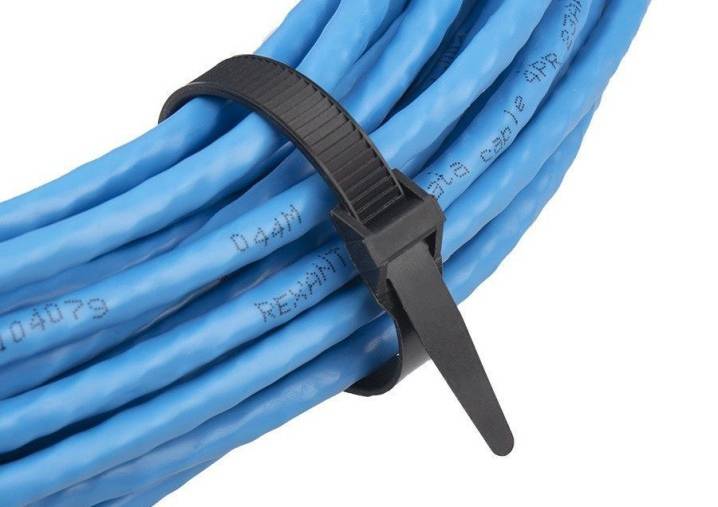

Кабельные хомуты
В строительстве, прокладке электросетей, ремонте, установке сложных тепловых систем, подключении приспособлений к базовому устройству и многих других работах активно используются кабельные хомуты. Они применяются для крепления кабелей различных типов, как одножильных, так и многожильных. Хомут кабельный дает возможность аккуратно изолировать и собрать несколько проводов, чтобы они не висели на видном месте и не путались. Такой простой способ сохранить порядок помогает многим строителям, электрикам и работникам различных других сфер. Практически в каждом виде промышленности хомут кабельный находит свое применение. Согласно правилам безопасности, нельзя оставлять кабель свободно висящим. Это может привести к его повреждению, обрыву или несчастному случаю. Человек просто споткнется об него и упадет, в результате, может произойти травма. Хомут применяется для того, чтобы избежать таких случаев. Благодаря невысокой стоимости, их охотно закупают как застройщики, так и электрики. Зачем экономить на таких нужных вещах, если последствия могут быть не самыми благоприятными.
Хомуты различаются как по размерам, так и по месту использования. Они изготавливаются из различных материалов, по этой причине один вид можно использовать на улице, он отлично выдерживает перепады температуры, снег, дождь и ветер, а другие — только в помещении. Популярность кабельных хомутов объясняется тем, что они имеют высокую прочность, надежно фиксируют конструкцию, не давая ей рассыпаться, имеют продолжительный срок службы, для них не нужны специальные условия при хранении. Если подобрать хомут правильно, то о нем можно не вспоминать долгие годы.
Кабельные хомуты делают из различных материалов. От этого напрямую зависит и их стоимость. Хомут кабельный нейлоновый самый практичный и универсальный. В большинстве случаев специалисты отдают предпочтение именно этому виду. Нейлон – материал с прекрасными эксплуатационными свойствами. Он имеет отличную прочность, пластичен, даже при температуре от -45 до +80 градусов. Не каждый материал может похвастаться такими особенностями. Нейлоновый хомут устойчив к различным видам органических растворителей, смазочным материала, не портится при воздействии щелочи. В электрике такой хомут применяют и из-за его высоких электроизоляционных свойств
Важно также отметить, что нейлон не поддерживает горение, это очень существенный фактор при не самых благоприятных условиях применения
Другой вид хомута имеет не менее важное предназначение. Хомут кабельный металлический крепят на конструкции из стальных уголковых профилей. Он может одновременно удерживать несколько кабелей и имеет долгий срок службы
Изготавливают такой хомут из горячеоцинкованной стали, которая отличается высокой прочностью. В зависимости от диаметра кабеля подбирается наиболее подходящий размер хомута. Обычно в самой модели прописывается допустимый диаметр. Кабельные хомуты продаются в упаковке по несколько штук, обычно около 200. В строительстве их используют в огромном количестве, поэтому разумнее заблаговременно купить коробку с большим числом. Хомут кабельный металлический отлично переносит перепады температур, легко крепится и отлично удерживает нагрузку. Важные мелочи очень нужны в процессе ремонта или прокладки электросетей. Они помогают избежать ненужной путаницы и спрятать ненужные провода от человеческих глаз. Не закрепленный кабель может загореться при небольшом повреждении
Он может одновременно удерживать несколько кабелей и имеет долгий срок службы. Изготавливают такой хомут из горячеоцинкованной стали, которая отличается высокой прочностью. В зависимости от диаметра кабеля подбирается наиболее подходящий размер хомута. Обычно в самой модели прописывается допустимый диаметр. Кабельные хомуты продаются в упаковке по несколько штук, обычно около 200. В строительстве их используют в огромном количестве, поэтому разумнее заблаговременно купить коробку с большим числом. Хомут кабельный металлический отлично переносит перепады температур, легко крепится и отлично удерживает нагрузку. Важные мелочи очень нужны в процессе ремонта или прокладки электросетей. Они помогают избежать ненужной путаницы и спрятать ненужные провода от человеческих глаз. Не закрепленный кабель может загореться при небольшом повреждении
Поэтому очень важно подходить к работе ответственно и обращать внимание на каждую мелочь
Крепеж для открытой прокладки
Открытая прокладка предполагает размещение кабеля поверх основных конструкций. Впоследствии он может быть скрыт, но при этом дополнительной фиксации строительные конструкции ему не дадут. А значит, прочность самого крепления должна быть достаточной для надежного удержания.
Скобы из строительного степлера
Крепление скобами осуществляется к изделиям из дерева, искусственных материалов на его основе (ДСП, ДВП, ОSB), мягким пластикам. Для их забивки используются ручные степлеры или так называемые скобозабивные пистолеты с электрическим, пневматическим, либо газовым приводом.
Скоба для фиксации кабеля отличается от обычной плоской строительной скобы наличием выпуклого изгиба, пластиковой вставки (см. фото). Использование обычных скоб нежелательно, поскольку они способны пережать кабель.
Для механических пистолетов также используют небольшие пластиковые скобы, которые крепятся гвоздем. Подобный тип крепежа популярен при прокладке кабелей сети интернет, кабельного телевидения, оптоволоконных систем.
Скобы и клипсы
Клипсы для крепления кабеля –– один из простых и недорогих методов монтажа. С их помощью крепят как непосредственно сам кабель, так и монтажные чехлы, куда он помещается. Дело в том, что иногда ПУЭ (правила устройства электроустановок) рекомендуют, а то и прямо требуют, чтобы прокладка кабелей велась с помещением их внутрь специального гофрированного рукава либо несгораемой трубы.
Небольшие скобки подойдут для крепления при открытой прокладке кабеля. Однако крепить трубу, рукав приходится специальными хомутами или большими клипсами. Подобное крепление требуется и для фиксации более тяжелых кабелей. Хомут представляет собой изогнутую пластину из стали или пластика. Такие накладки или скобы для крепления ставят поверх кабеля или рукава и закрепляют саморезами или гвоздями.
Клипса представляет собой пластиковую разновидность хомута. Но, в отличие от него, может быть открытой, а крепление короба обеспечивается за счет упругости материала клипсы.
Клипсы крепят двумя способами:
- дюбелем;
- саморезом.

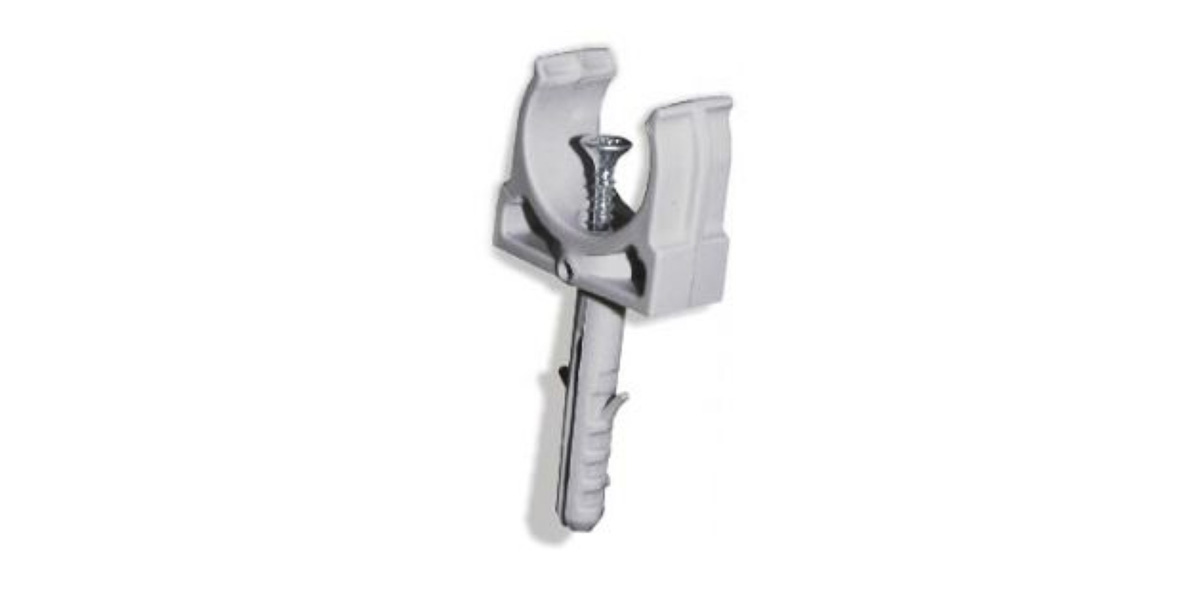

Первый тип крепежа используется для монтажа по каменным стенам. В поверхности предварительно сверлится отверстие, куда вставляется дюбель — «ножка» клипсы. Для дерева, других мягких материалов используется второй тип. Такие клипсы имеют внизу отверстие, через которое привинчиваются обычным саморезом.
После того как клипсы установлены, трубу или рукав просто вставляют в них, прижимая до защелкивания. Некоторые модели имеют дополнительные стяжки, закрывающие крепление кабеля сверху (см. фото).
На основе дюбелей

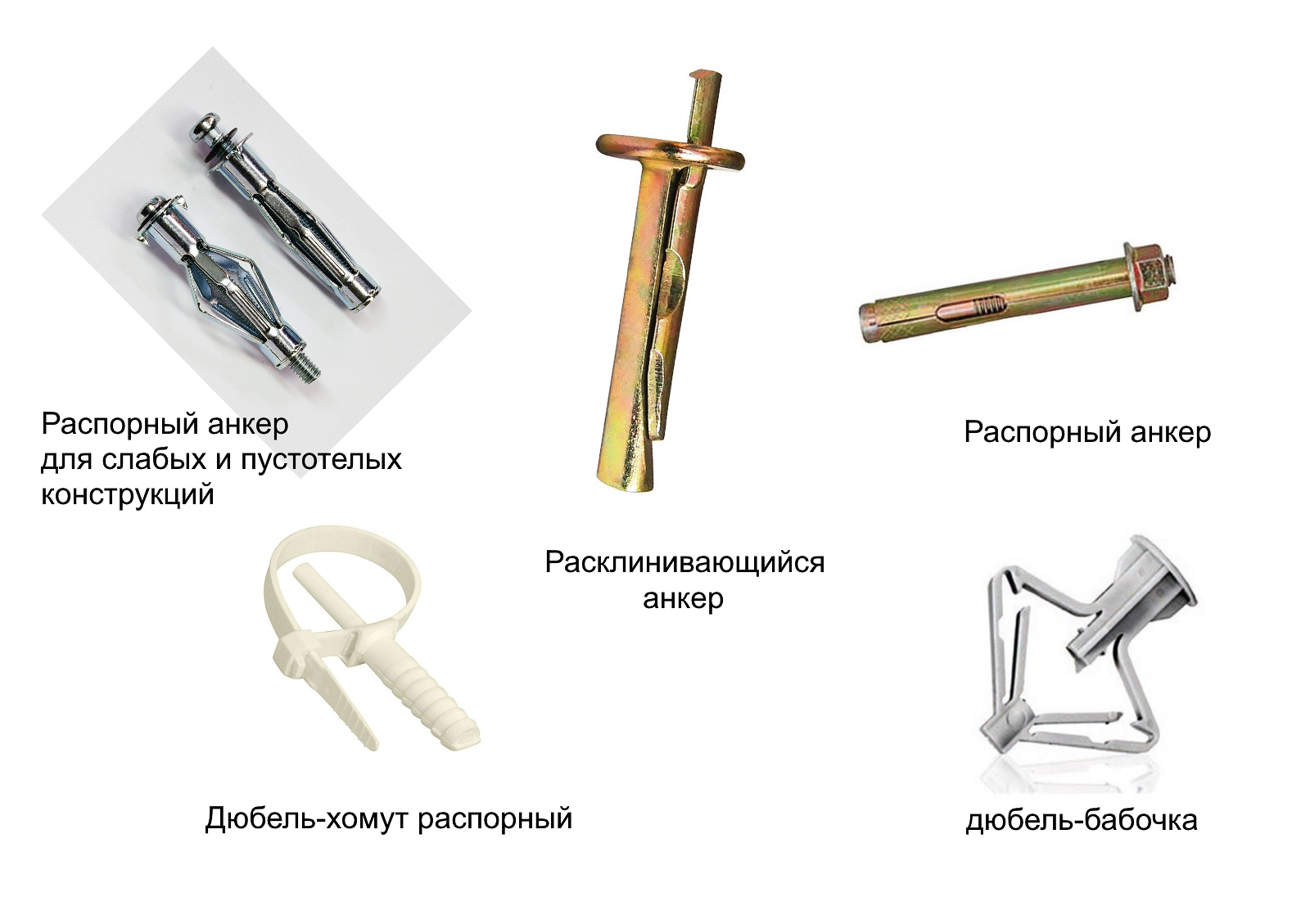

Креплений на основе дюбеля существует немалое количество. Помимо клипс, есть дюбель-стяжки, монтажные площадки с дюбелем. Общим у них является наличие пластикового стержня, который вставляется в предварительно просверленное отверстие.
Из общего ряда выделяются дюбель-хомуты, упомянутые в названии статьи. Эти простые устройства представляют пластиковую скобку с ушком круглой или плоской формы, под круглый и плоский кабель соответственно. Удерживается дюбель-хомут за счет собственной упругости.
У обычных дюбелей дополнительный распор обеспечивается за счет завинчивания шурупа или забивания специального клинышка.
Одноразовые или многоразовые?

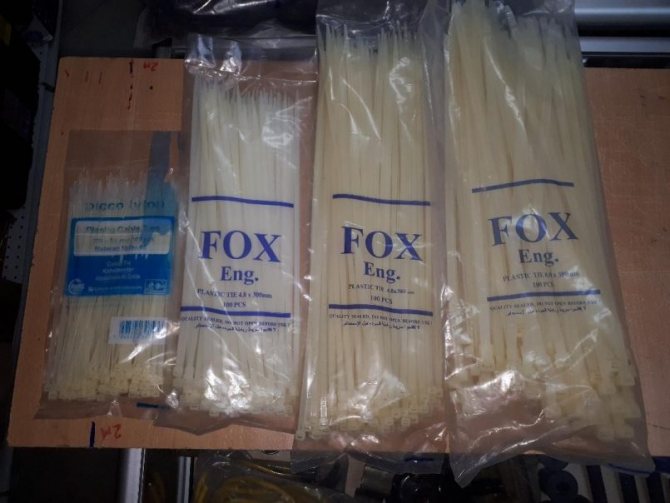

Бывают такие ситуации, когда не обязательно покупать дорогой кабель. Чтобы избежать лишних финансовых трат производители предлагают своим покупателям приобретать одноразовые стяжки.
- Приемлемая цена.
- Широкий выбор товара в магазинах.
- Неплохую прочность.
Из-за дешевизны стяжек, их можно купить большое количество и сделать из них одно очень прочное звено, имеющее большую длину. Исходя из этого, можно сделать вывод, что одноразовые стяжки экономически – выгодное решение для любого хозяина.
Многоразовые кабеля имеют значительную разницу в цене, но зато имеют лучшее качество, что позволит продержаться ему гораздо больше.
Как сделать трансформатор своими руками — пошаговая инструкция, схема, чертежи, список материалов + фото готового самодельного трансформатора
Какой детектор скрытой проводки лучше? ТОП-10 лучших производителей с фото и описанием
Технологические карты в строительстве — что это такое
Как уже ранее было сказано, такие стяжки выдерживают капризы погоды и могут перенести температуру ниже -25 градусов.
Скобы и клипсы
Клипса для крепежа проводов – это специальная стальная или пластиковая конструкция, посредством которой осуществляется монтаж кабелей. Клипсы из пластика применяют при выполнении внутренних работ.
Стальные клипсы пригодны для эксплуатации на открытых площадках. Лучше всего использовать нержавеющие крепежи, они наиболее долговечны. Покрытые краской или слоем цинка также прочные, но менее долговечны.
Самая эстетичная и незаметная разновидность клипсы – компактная скоба из пластика с гвоздем. Такие крепежи обеспечивает быстрый монтаж и хорошо подходят для прокладки одинарного кабеля. Скобы для толстых проводов или их пучков более заметны, однако обеспечивают большую надежность.
Эксплуатационный срок
Хомуты стяжки из пластика позиционируются как крепежные элементы с продолжительным сроком службы и невысокой стоимостью. Их использование не имеет ограничений, но существует ряд факторов, которые способны привести к снижению эксплуатационных характеристик. Знать их необходимо для того, чтобы вовремя произвести замену крепежа и избежать неблагоприятных последствий.К снижающим срок службы хомутов стяжек факторам относятся:воздействие окружающей среды и химикатов;влажность, температура, вибрация;прочность на разрыв и размеры крепежного элемента.
Окружающая среда и реагенты
Хомуты стяжки, выполненные из пластика, прослужат меньше при эксплуатации их на большой высоте, воздействии прямых солнечных лучей, радиации. Губительным является и воздействие химических реагентов. Среди них: серная, уксусная и соляная кислота. Негативно влияют на полимеры не только кислоты в чистом виде, но и их пары. Использование хомутов (стяжек) в агрессивной среде требует их более частой замены, чем в щадящих условиях.
Температурный режим и влажность
При температуре выше +85 градусов по Цельсию эластичность пластика повышается, прочность не снижается. Обратный эффект характерен для температуры ниже -40 градусов. В этих условиях пластик становится более хрупким и может повредиться. Разрушительно на хомуты влияет как стопроцентная влажность, так и сухая среда. При абсорбировании воды срок службы пластика снижается на 50%. Длительная вибрация приводит к появлению на хомутах стяжках микротрещин и ускоряет разрушение изделия.
Несущая способность и размеры
Надежность и долговечность соединения хомутом (стяжкой) обусловлена правильным выбором физических характеристик крепления. Если изделие приобретено с запасом по выдерживаемой нагрузке, никакого негативного влияния на срок службы стяжки оказываться не будет. Превышение нагрузки по весу на крепежный элемент приведет к чрезмерному натяжению изделия, снижению эксплуатационного срока. Когда крепление осуществляют на высотных конструкциях, то разрыв соединения может нести угрозу безопасности для окружающих.
Советы по эксплуатации
Установить пластиковые хомуты по силам каждому, следует лишь правильно выбрать изделие с учетом нагрузки, температурной среды, вида скрепляемых конструкций.
Применяя хомуты, необходимо обращать внимание на следующие моменты:
Для установки водопроводных труб нужно учитывать несложные правила:
Пластиковые хомуты с момента их изобретения почти мгновенно обрели популярность. Без них трудно обойтись в производстве, на даче или дома. Уважающий себя хозяин всегда имеет в запасе пачку одноразовых хомутов, а для более квалифицированных работ усложненные зажимы без проблем можно приобрести в строительных магазинах.
Как открыть пластиковый хомут, смотрите далее.
Крепление с помощью клипс
Данные элементы используются при открытом типе прокладывания проводов. Зажимы визуально выглядят аккуратнее, бывают разного размера. Детали изготавливаются из различных материалов:
- Металл — производятся из металлических полосок. При установке ею изначально оборачивают шнур, затем совмещают отверстия и проводят крепление на поверхности. Зажимы применяются для потолочного и стенового крепления, требуют сверления множества дыр.
- Пластик — с помощью пластмассовых клипс производится крепление гофры к стене, при наружном и скрытом типе прокладки. Для каждого диаметра труб имеются соответствующие объемы элементов. На деревянные поверхности их монтируют саморезами, на бетонные — дюбелями. Устанавливать с их помощью можно как один, так и несколько линий, для закрепления пучка проводки. За счет конструкции компонентов собирается единый блок, каждый обладает специальными пазами-замками, расположенными на боковой части, что позволяет крепить их друг с другом. Итоговый результат получается ровным и аккуратным.
Самоклеящиеся зажимы изготавливаются пластиковыми или металлическими, используются для крепления кабелей различных форм. Перед проведением процедуры поверхность будущего места установки обязательно очищается от загрязнений и пыли.
Чем можно закрепить кабель на стене без сверления? Зажимами на липучке, для них не нужно создавать отверстия в хрупком или дорогом материале.
На тыльной стороне элемента находится липкая односторонняя лента. Приспособление подходит для мебели, пластиковых панелей, на которых будут закреплены провода.
Последний вариант — это разновидности с гвоздем, изготовленные в форме пластмассовых скоб со специальными прорезами. Обладают разной формой, применяются для деревянных и иных, с аналогичной плотностью, материалов. Зажимы с гвоздем помогают закреплять телефонный, телевизионный кабель с небольшим сечением.
Клипсы для гофры
Скрытый монтаж
При скрытом монтаже применимы многие виды крепежа, описанные в прошлой части. Только кабельная линия ведется в штробе, которая затем исчезнет под штукатуркой, или в коробе. Однако есть и специфичные виды крепления.

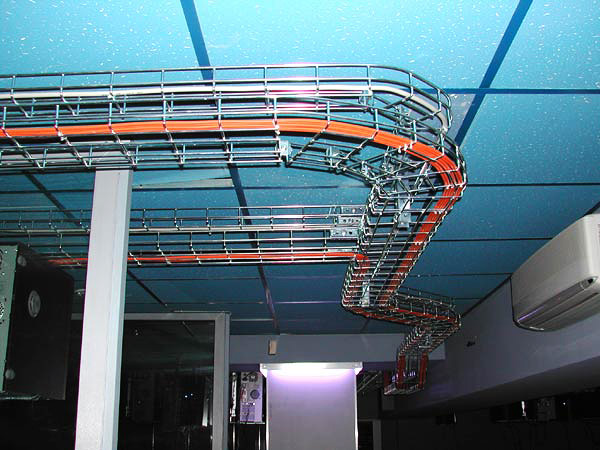

Кабельные лотки
Кабельный лоток незаменим при монтаже светильников, встраиваемых в подвесной потолок. Чтобы обеспечить все светильники в комнате питанием, придется развести множество линий, которые должны быть надежно прикреплены к перекрытию потолка, не мешая при этом каркасу для установки плит.
Сверлить множество отверстий в бетонной плите, а еще с высокой степенью точности – не самая удачная идея. Поэтому для прокладки кабеля применяется специальный лоток из алюминиевого профиля. Лоток крепится к потолку на несколько крепежных пластин (либо «S-образных», либо «П-образных»), а кабельные трассы вкладываются в лоток и закрываются крышками.
«Приклеивание» на алебастр
Еще одна простая технология скрытого монтажа – нанесение небольших порций алебастрового раствора, который прихватит кабель к штробе. Алебастровые «прихватки» могут применяться как отдельный вид фиксации или в дополнение к дюбель-клипсам. После полного застывания алебастровой массы штробу скрывают штукатуркой.

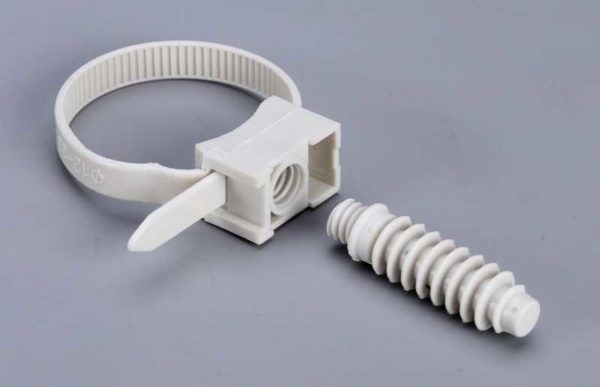

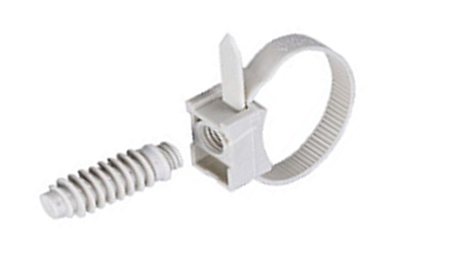

Стяжки с площадкой
Представляет собой дюбель с резьбой и площадкой (квадратной или прямоугольной), к которой прикреплена стяжка. Эти крепежные элементы (КСП) удобны для быстрой установки. Изготавливают из негорючего пластика.
КСП — стяжка с монтажной площадкой под дюбель
Первоначально устанавливают дюбель, на который и накручивают площадку со стяжкой. После этого крепят и провода. Монтаж годится для деревянных, кирпичных и бетонных стен и потолка. С помощью таких площадок можно крепить сразу несколько кабелей.
Дюбель-хомут
Применяют для оперативного крепления одного кабеля. Хомутик очень прост в установке. Перфоратором (если стена бетонная) высверливается отверстие необходимой длины и диаметра. После этого хомут аккуратно раскрывают, укладывают в него кабель и острым концом засовывают в отверстие. Хомут не выпадет из него благодаря двусторонним насечкам на его боковинах.
Форма хомутика должна соответствовать форме поперечного сечения кабеля. В основном она или круглая или прямоугольная. Эти установочные элементы имеют небольшую стоимость и надежны в креплении.
Как закрепить кабели на потолке
Крепление электрической проводки на потолке, или как еще говорят — на обратной плоскости, осложняется двумя факторами:
- усилие от веса кабеля направлено перпендикулярно к поверхности и стремится выдернуть крепление;
- производство работ осложняется необходимостью удерживать провода одновременно с их креплением.
Вторая сложность с успехом нейтрализуется наличием помощника. Что касается первой, с ней борются следующими способами:
- Использование специальных типов креплений, надежно противостоящих выдергиванию. Это распорные анкеры, анкеры типа «бабочка» (для тонких подвесных потолков), саморасклинивающиеся дюбели.
- Устройство кабельных эстакад. Это своеобразные «мосты», которые крепятся к конструкциям потолка на кронштейнах. Провода укладывают на эстакады, прихватывая пластиковыми хомутами или прикручивая проволокой.

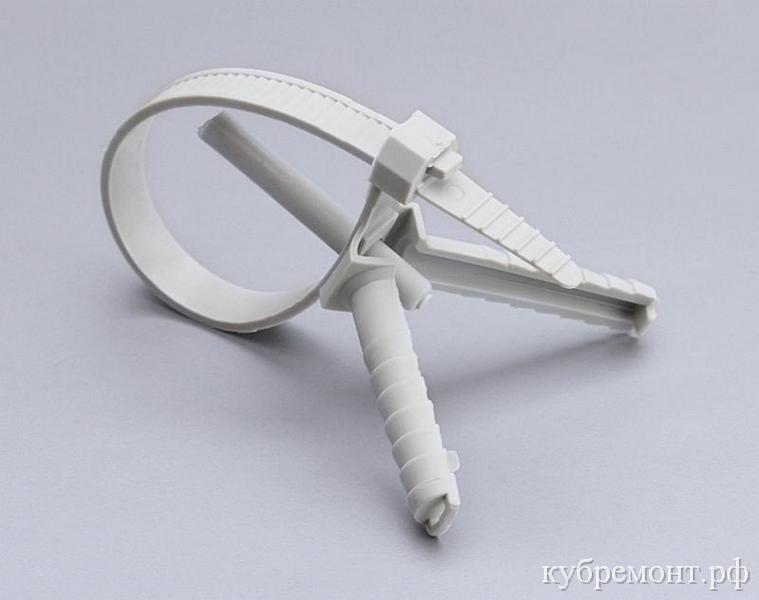

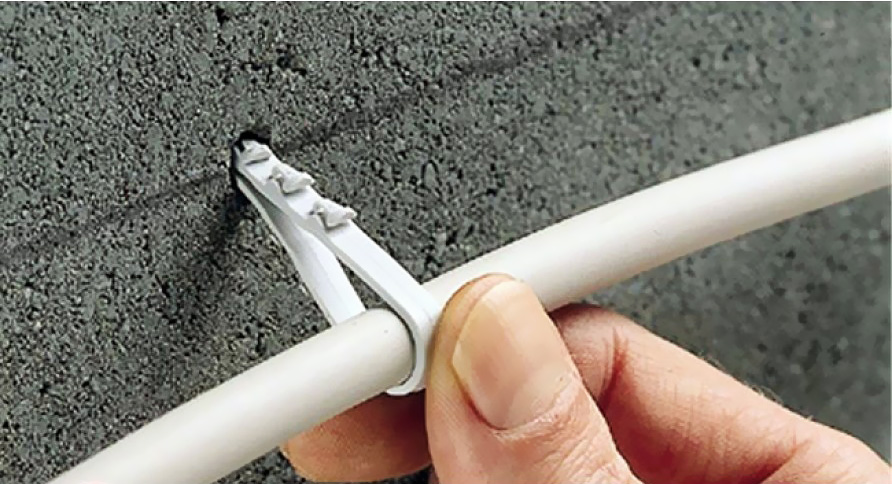

Дюбель-стяжка
Дюбель-стяжка это более продвинутый вариант обычной стяжки. Так же как и площадка со стяжкой представляет собой единый элемент крепежа, состоящий из дюбеля и стяжки. Дюбель-стяжки могут быть с пластиковым распором (дюбелем) или с пластиковой рубашкой под металлический дюбель или шуруп.
Дюбель-стяжка с пластиковым распором является одноразовым крепежом, после монтажа его можно только сбить или срезать. В то время как дюбель-стяжку под металлический дюбель или шуруп можно демонтировать и перенести при необходимости.
Дюбель-стяжка с хомутом как на фото выше также можно использовать для монтажа труб. Стягивающим элементом такой дюбель-стяжки является сам шуруп. Поэтому при подборе хомутов необходимо учитывать сечение монтируемого кабеля, чтобы не допустить его передавливания.
Способы прокладки
Прокладку своими руками электрических проводов в помещениях можно осуществить открытым либо закрытым способом. Но если проводку в деревянном доме рекомендуется монтировать по первому варианту, то в квартире практически всегда используется второй. Для этого стены в комнатах придется штробить перфоратором либо прорезать каналы для кабелей в бетоне или кирпиче болгаркой. Зато потом вся электропроводка оказывается укрытой от глаз отделкой, что выглядит даже на фото более эстетично.
Варианты прокладки проводки в квартире по потолку и по полу
Открытый
У наружного способа преимущества следующие:
- Дешевизна монтажных работ.
- Простота самостоятельного монтажа.
- Упрощенная возможность переделки разводки и формирования новых линий.
Но при таком варианте электромонтажа провода остаются на виду и могут быть по неосторожности повреждены. В квартире разводку электропроводки открытым вариантом рекомендуется делать только в крайнем случае
Лучше потратить время и силы на штробление бетонных и кирпичных стен, но сделать все более красиво и безопасно
Лучше потратить время и силы на штробление бетонных и кирпичных стен, но сделать все более красиво и безопасно.
Скрытый
Среди достоинств скрытого электромонтажа проводов числятся:
- Более высокая безопасность и долговечность проводки.
- Меньший риск возникновения пожара при перегреве и оплавлении проводов.
- Эстетичный вид интерьера.
Однако за эти плюсы приходится платить большой трудоемкостью и увеличением цены монтажа электропроводки, а также сложностями при ремонте.
Размер сечения проводов для открытого и закрытого монтажа электропроводки
Способ №3 – «Саморезы с пресс-шайбой»
Если возникла необходимость крепить кабель-канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». К слову правильное название клопов – саморезы с пресс-шайбой. Для них не нужно предварительно сверлить отверстие. Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.
Существует также специальный пистолет с помощью которого можно самостоятельно крепить кабель-канал к бетону. На видео предоставлено подробное описание монтажа:
Крепим изделие пистолетом
Продукция лучших производителей
С этим товаром мне могут пригодиться
2022 «GNGroup»Профессиональный монтажный инструмент
Режим работы офиса:Пн. — Пт. с 9:00 до 18:00
Какое освещение Вы предпочитаете
ВстроенноеЛюстра
Технологии прямого монтажа — современный подход к решению рутинных строительных задач: от крепления опалубки, штукатурной сетки и профилей, до сборки каркасов и разводки коммуникаций. Наши инструменты ускорят, и упростят вашу работу.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Крепление кабеля: к стене, потолку, столбу, трубе, тросу Широкая цветовая гамма предлагает возможность удовлетворения и вкусовых предпочтений отдельного электромонтажника, и эстетического оформления помещения. Спрашивайте, я на связи!

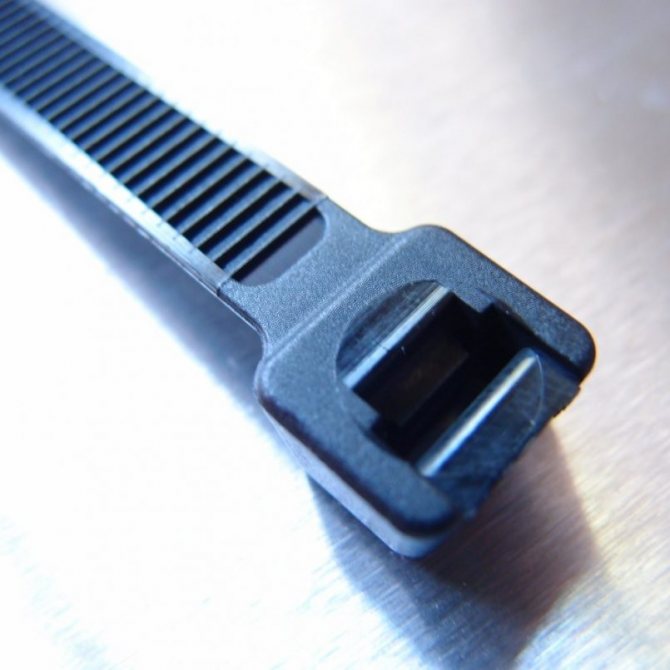

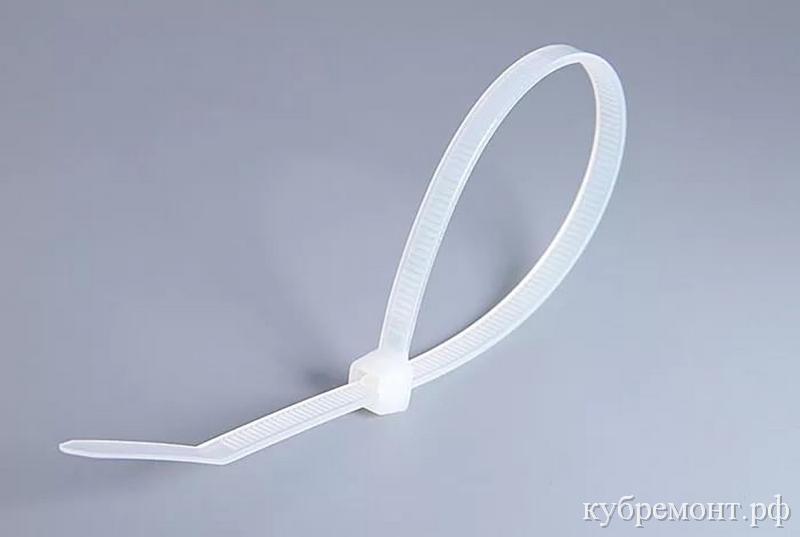

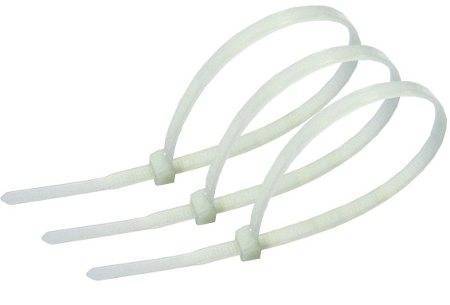

Полипропиленовые стяжки
Полипропиленовые стяжки — самый распространенный и популярный вид стяжек, широко применяемый в быту и профессионалами, в том числе и для крепления электропроводки.

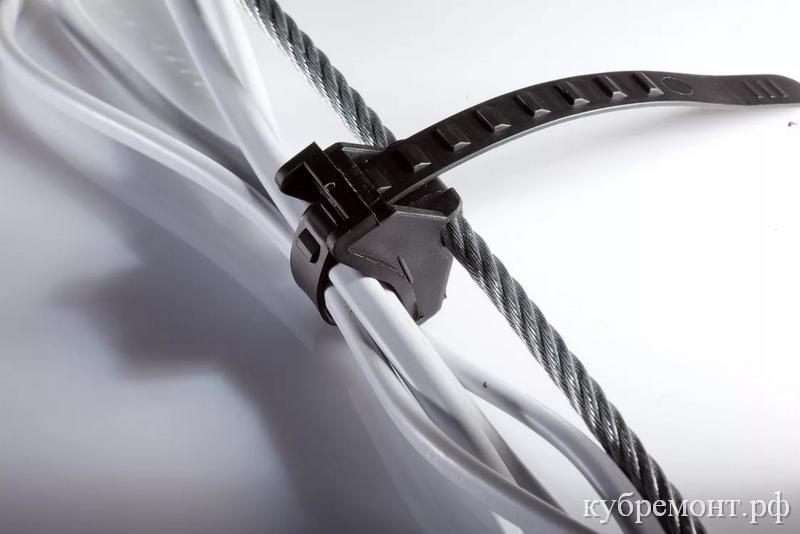

Хомутом-стяжкой можно крепить внешнюю электропроводку к тросу, фиксировать кабель в штробе. При помощи такой стяжки можно зафиксировать кабель к уже проложенной проводке или закрепить проводку к каркасу подвесных конструкций. При использовании дополнительных креплений можно прокладывать электропроводку по любым поверхностям.
