Сколько весит бетонный блок ФБС и его описание

Преимущества и ограничения применения

Блочный фундамент – сборный аналог монолитного. Любое основание, за исключением свайного, можно либо залить полностью, либо составить из отдельных фрагментов. Достоинства блочного основания:

большая скорость возведения – не нужно на каждом этапе ждать созревания бетона;экономичность. Экономия достигается не только за счет отсутствия вспомогательных материалов (опалубки и др.), но и за счет самих ФБ: если проектные расчеты позволяют, плитный фундамент можно сделать не сплошным, а уложить отдельные элементы с определенным шагом.

Несущая способность такого фундамента высокая, но он недостаточно устойчив на плохом грунте – пучинистом, подверженном горизонтальным и вертикальным подвижкам. Если монолитная лента пластична и хорошо компенсирует усадку, то сборная в таких же условиях может растрескаться по швам. На заболоченных участках, на торфяниках вообще предпочтение отдается сваям.

К числу недостатков относится также большой вес фундаментных блоков.

Например, ФБС 24 4 6 весит 1,3 тонны. Без тяжелой техники при монтаже не обойтись. Для частной загородной застройки выбирают т.

н. изделия ручной формовки, ФБС 2-2-4 – их масса порядка 30 килограммов, а объем равен семи кирпичам. С таким материалом можно справиться вручную.

Сборная блочная лента

Инструкция по монтажу

Бетонный фундамент своими руками по всем инструкциям обустраивается в четыре этапа:

Проектирование и выбор блоков.
Земляные работы с отсыпкой подушки из песка.
Установка (с армированием либо без).
Гидроизоляция.

Готовить проект лучше доверить профессионалу. Это позволит получить фундамент с нужными характеристиками при минимуме затрат на материалы. ФБС выпускаются с разными габаритами. Однако слишком большие по размеру – лишние траты и нагрузки на грунт. Выбирать эти изделия из бетона надо под конкретные параметры будущих стен. Но обычно для нижнего ряда берутся шириной в 400 мм, а для последующих выше – 300 мм.

Все фундаментные блоки делятся четыре подвида:

ФБС – сплошные рядовые.
ФБП – с пустотами внизу для уменьшения нагрузок на почву.
ФБВ – с вырезом по длине под коммуникации.
ФЛ – плиты трапециевидной формы для нижнего ряда.

По ГОСТу в маркировке после этих букв идут три цифры (длина-ширина-высота в дециметрах) и литеры «Т», «П» или «С», обозначающие тип использованного бетона. В первом случае это «тяжелый» вариант из цемента, песка и щебня. Во втором «пористый» аналог, в котором в качестве заполнителя применен керамзитобетон. А в третьем это «силикатное» изделие, сделанное с добавлением извести. Строительство фундаментов всегда ведется с использованием класса «Т». Только они имеют необходимые несущие способности и не боятся влаги.

Земляной этап – стандартен. Необходимо вырыть траншею глубиной ниже точки промерзания грунтов на участке. Затем на ее дне делается утрамбованная из песка толщиной 30–40 см подушка для последующей укладки плит ФЛ

Здесь важно все выполнить так, чтобы на всем протяжении котлована песчаный слой оказался по горизонтали на одном уровне. Иначе основание, скорее всего, получится с перекосами. Разделить бетонный фундаментный блок на две части нужного размера практически нереально

Разделить бетонный фундаментный блок на две части нужного размера практически нереально

Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100

Разделить бетонный фундаментный блок на две части нужного размера практически нереально. Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100.

Если требуется армирование, то необходимо сверху на уже составленный ряд уложить 2–5 прутков в один слой. При этом применяются те же технологии, что и при устройстве фундамента-ленты. Только армирующий пояс получается однорядным.

Для гидроизоляции поверх верхних рядов укладывается рубероид или иной рулонный аналог. Для этих целей подойдет даже мягкая кровля, только стоит она дороже. По бокам кладка полностью обмазывается мастикой. Гидроизоляционный слой должен закрывать бетон со всех сторон, чтобы минимизировать на него воздействие влаги. Так он прослужит гораздо дольше.

Прежде чем приступать к строительству блочного основания для коттеджа, необходимо все тщательно распланировать. Надо предусмотреть площадку для разгрузки блоков и место для крана. Это для установки опор свайного фундамента или заливки монолитной ленты спецтехника не обязательна. Здесь же без спецтехники никак не обойтись.

Разгружаем

Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию

Подготавливаем раствор и краном подаем первый

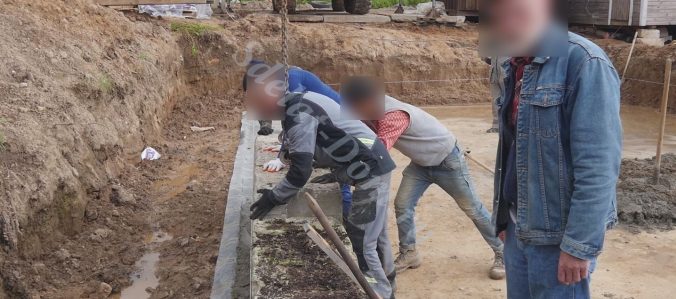

Опускаем первый по натянутому уровню

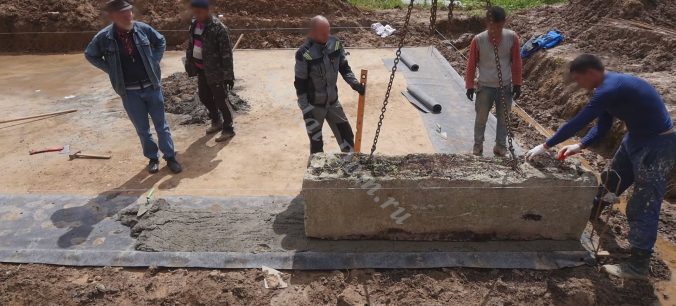

Укладываем второй на раствор к первому

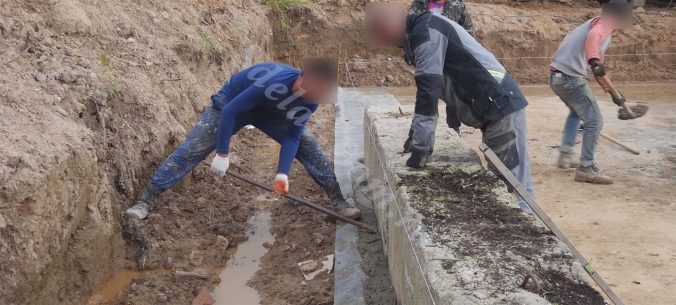

Корректируем расположение вручную с помощью лома

Аналогично укладываем все последующие

Самостоятельный подсчет необходимого количества блоков

При расчете количества блоков учитывают вес и и габариты здания, характеристики почвы

Ширина блока зависит от поперечного размера стены, фундамент обычно делают одинаковых с ней габаритов. Количество рядов сборных элементов принимают с учетом высоты основания дома. Длину камней выбирают так, чтобы минимизировать число стыков и швов, которые ослабляют конструкцию и пропускают холод.

Для нахождения количества бетонных камней используют способы:

расчет нагрузки с применением формул;
подсчет с помощью готового онлайн-калькулятора;
обращение к техническому специалисту проектного бюро.

Составляют план раскладки элементов с размерной сеткой перед заказом блоков на заводе, чтобы определиться с типоразмерами. На протяженном участке ставят длинные изделия, а при поворотах и на углах применяют мелкоразмерные части.

Вес блоков ФБС | Фундамент для Дома

Железобетонные конструкции можно использовать в условиях практически с любым климатом, так как они наделены непревзойденными техническими характеристиками.

Вес фундаментных блоков ФБС и свойства зависят от типа изделия.

Основные типы бетонных блоков и их вес

Фундаментные блоки различают по форме и конструкции. Они бывают:

Сплошные;
Пустотные;
Сплошные с вырезом.

Конструкции сплошного типа характеризуются полностью заполненным пространством. Их наполняют армированной арматурой или заполняют бетоном. Эти блоки выдерживают значительную нагрузку и их прочность, в отличие от других изделий, наивысшая. Следовательно, вес фундаментного блока сплошного типа больше, зависит от габаритов конструкции и колеблется от 300 кг до 2000 кг.

Сплошные блоки со специальными пазами позволяют прокладывать всевозможные коммуникации. Они имеют вырезы, поэтому и вес бетонных блоков ФБС намного меньше сплошных. Такой вид конструкции снижает время на подключение теплосетей к источнику электроэнергии, зданий к водопроводу или системам теплоснабжения. Вес каждого из этих блоков достигает 500-700 кг.

Блоки пустотного типа производятся с полостями, которые в процессе строительства заполняют различными материалами, проводят гидроизоляцию или применяют теплоизоляцию.

Они намного легче остальных конструкций и поэтому применяются в тех ситуациях, когда в связи с геологическими условиями невозможно использование сплошных секций большой массы.

Вес блоков ФБС пустотного типа варьируется от 20 кг до 200 кг.

На вес фундаментных блоков ФБС также влияет материал, из которого они изготовлены (тяжелый бетон, силикатный бетон или керамзитобетон).

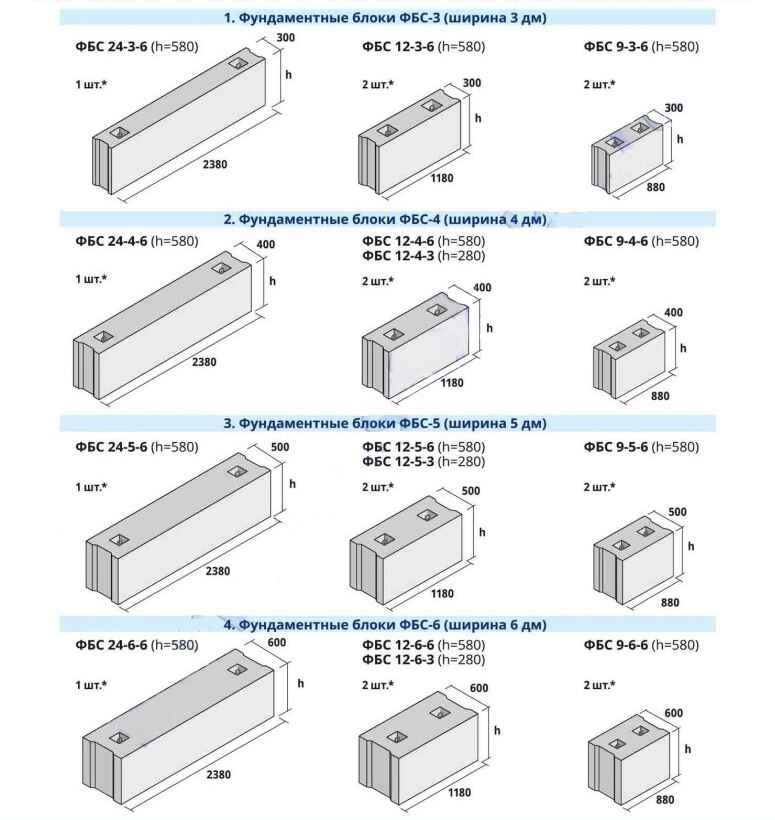

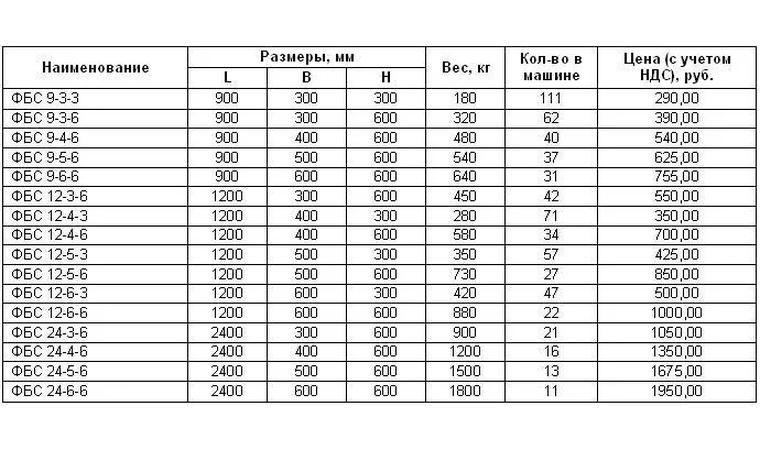

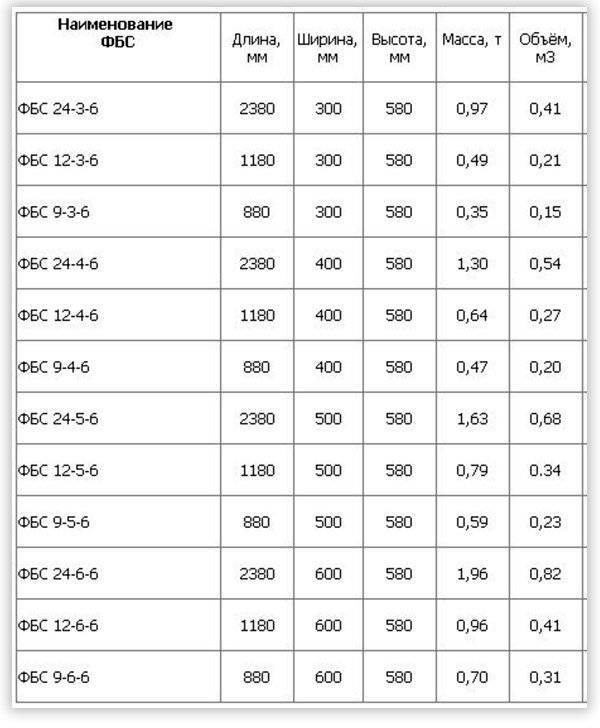

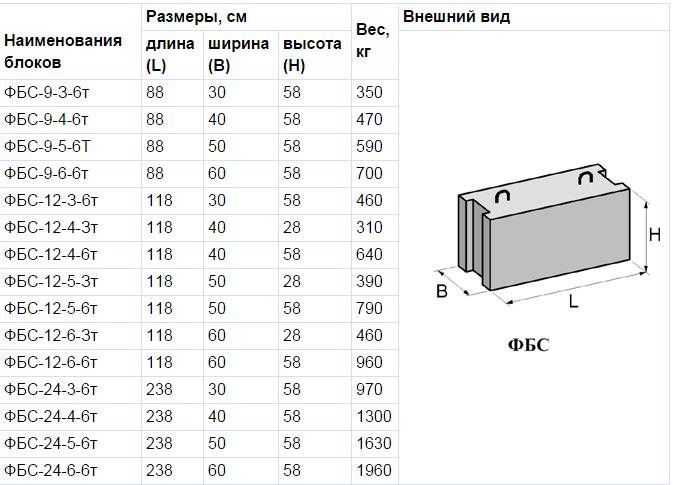

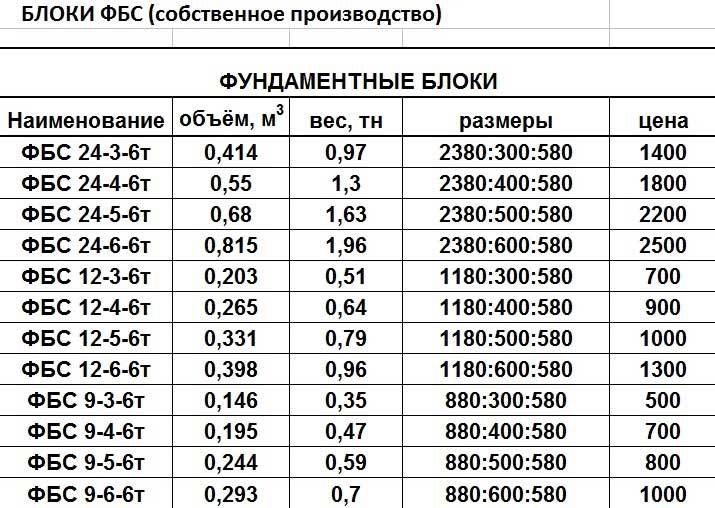

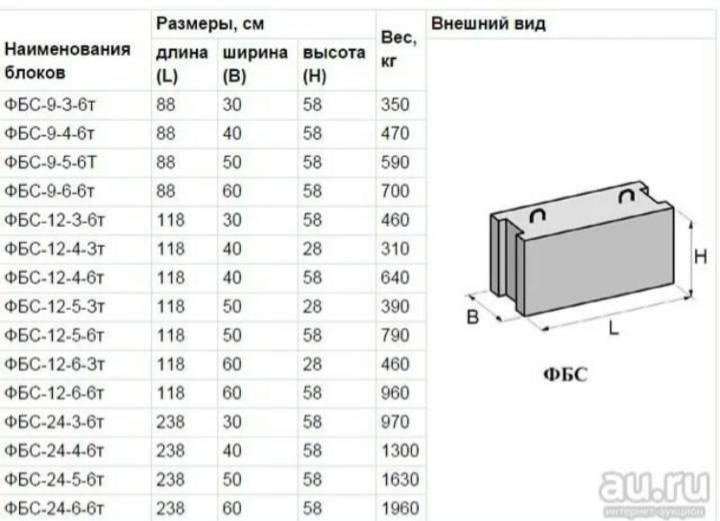

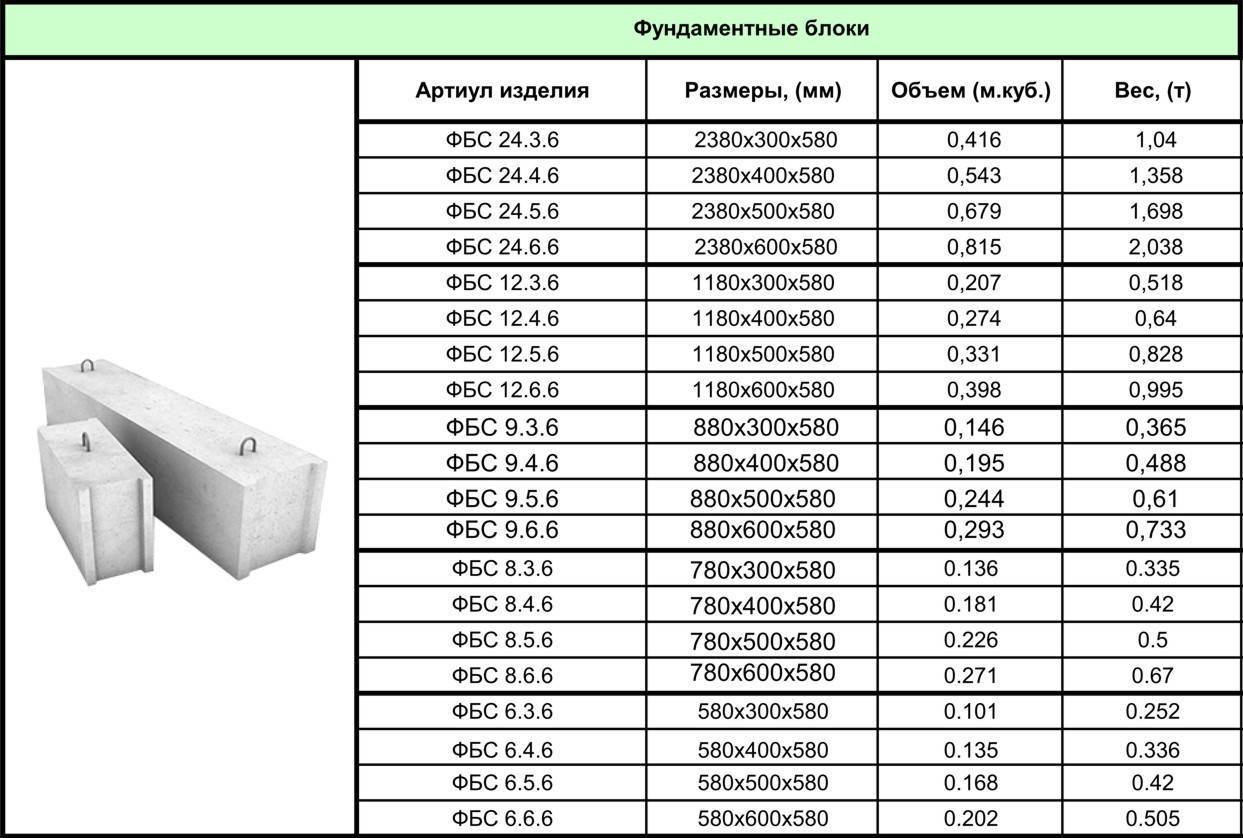

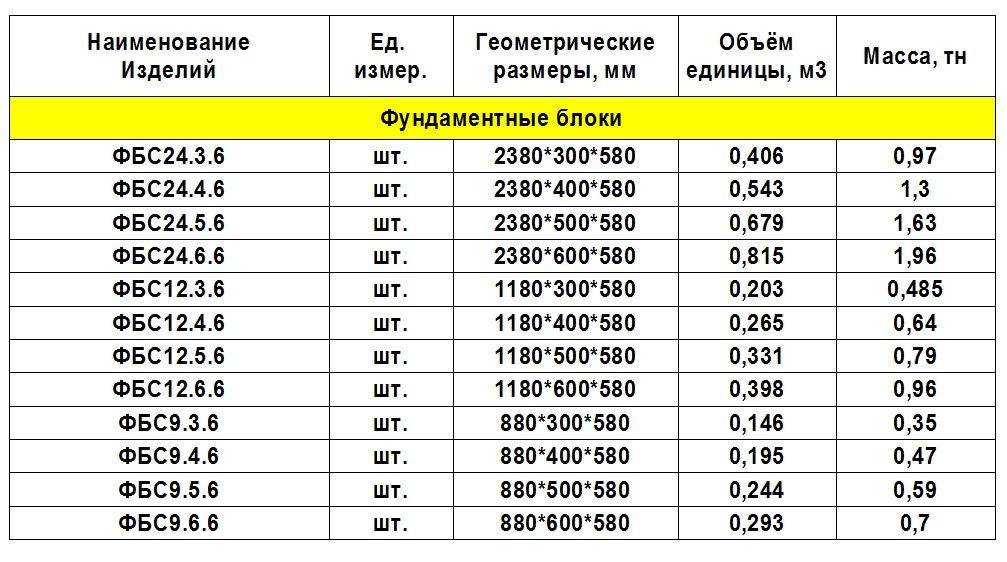

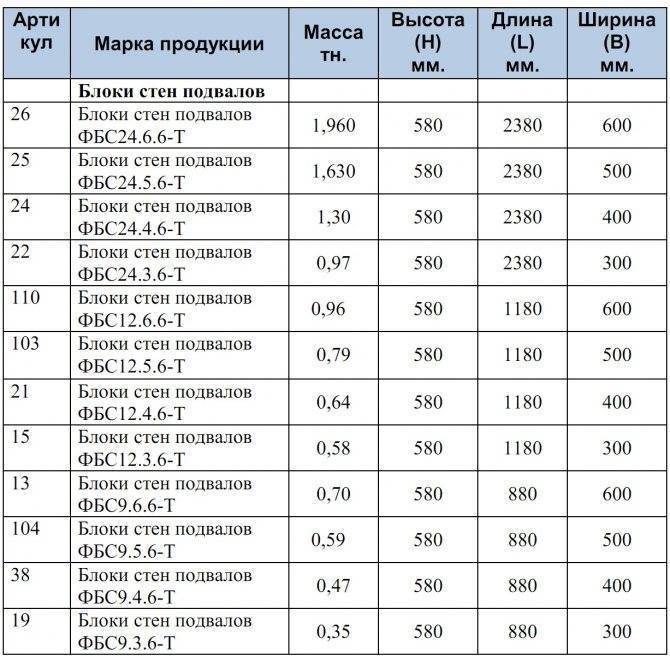

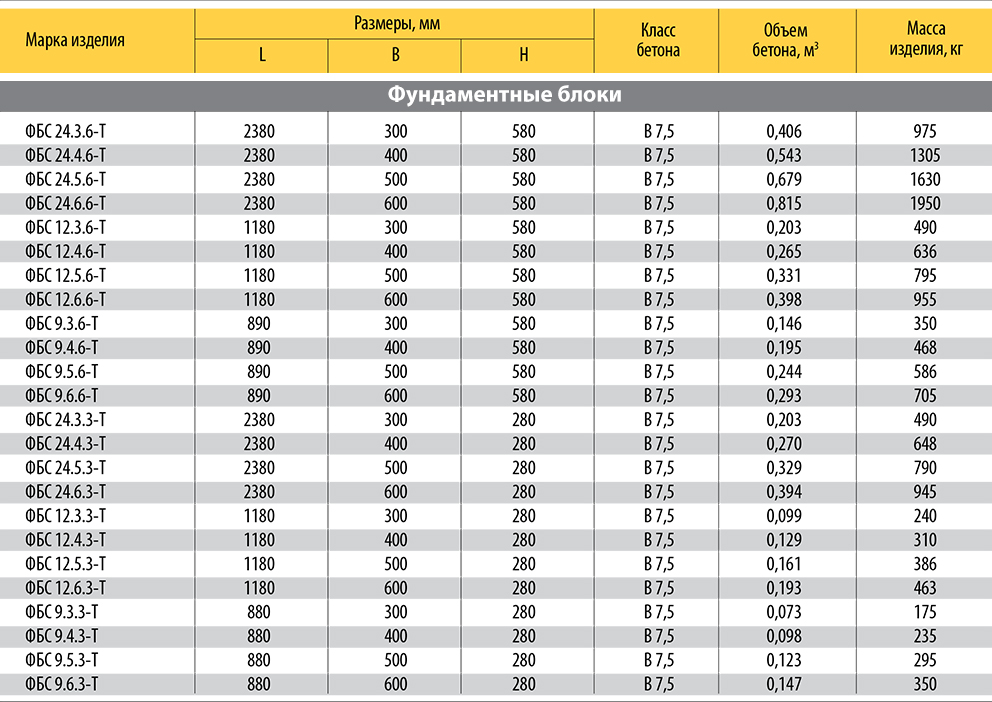

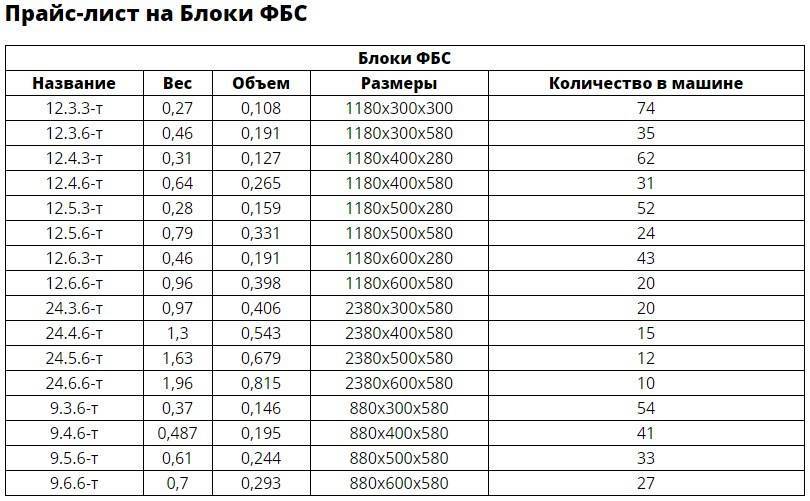

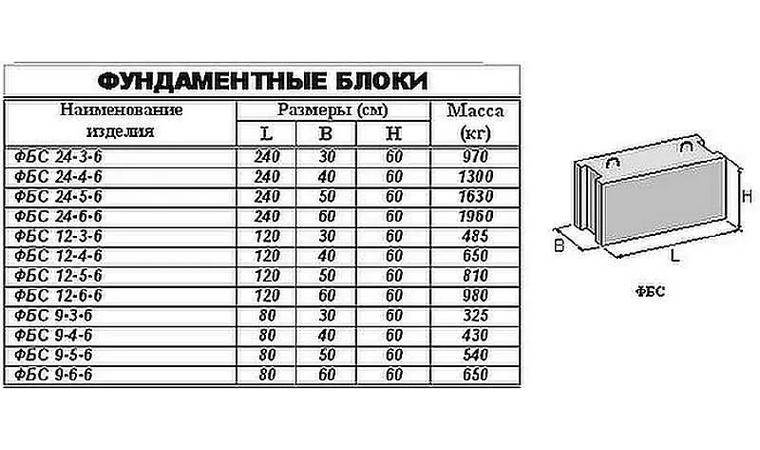

Зависимость веса ФБС блоков от размеров

Блоки ФБС размеры и вес которых взаимосвязаны, изготавливаются из бетона тяжелого типа с высокой плотности. Каждое изделие маркируют, принято такое условное обозначение:

Аббревиатура: ФБС;
Габариты: первое значение – длина, второй показатель – ширина, а третья цифра – высота;
Материал: «Т» — тяжелый бетон, «С» — силикатный и т.д.

Высота каждого блока одинакова. Она составляет 58 см. А вот от длины и ширины изделий зависит вес блоков ФБС. Железобетонный блок длиной в 88 см и шириной от 30 до 60 см будет весить 350-700 кг. К этим изделиям относят ФБС 9-3-6т, ФБС 9-4-6т, ФБС 9-5-6т, а также ФБС 9-6-6т.

Конструкции с длиной в 118 см и шириной от 30 до 60 см будут весить больше. К ним относят ФБС с маркировкой 12-6-6, 12-5-6, 12-4-6, 12-3-6. Вес блоков ФБС составит 450-1000 килограмм.

ФБС с габаритами 238х30х60см, 238х40х60см, 238х50х60см и 238х60х60см весят 950-2000 килограмм.

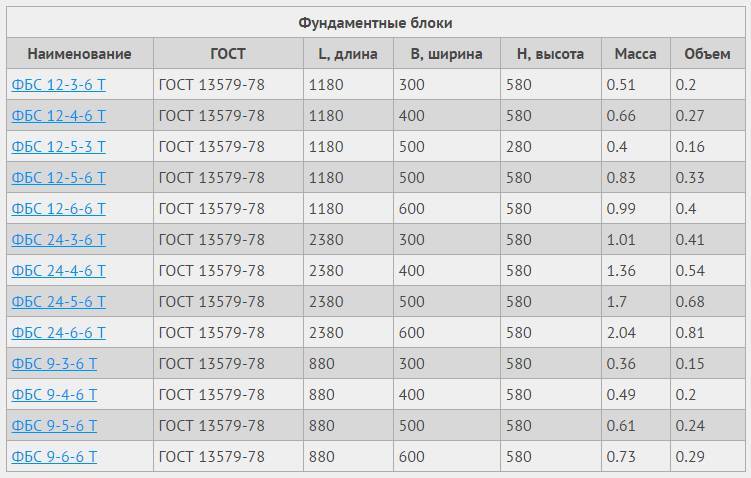

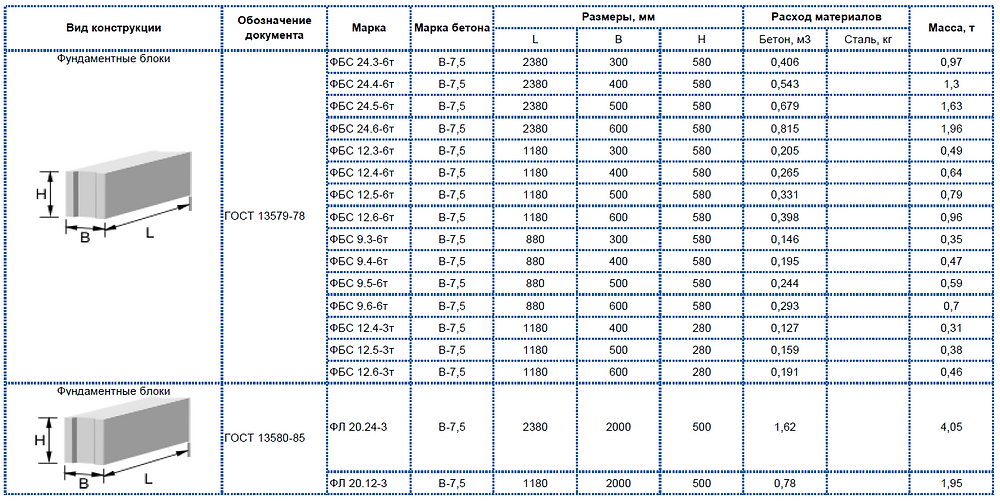

В государственном стандарте, регламентирующем производство железобетонных изделий, указаны блоки ФБС размеры и вес. Можно подробно ознакомиться с этим документом, где указаны технические требования изготовления блоков из силикатных и тяжелых бетонов плотностью не меньше 1800 кг/м3.

Зачем необходимо знать массу ФБС блоков

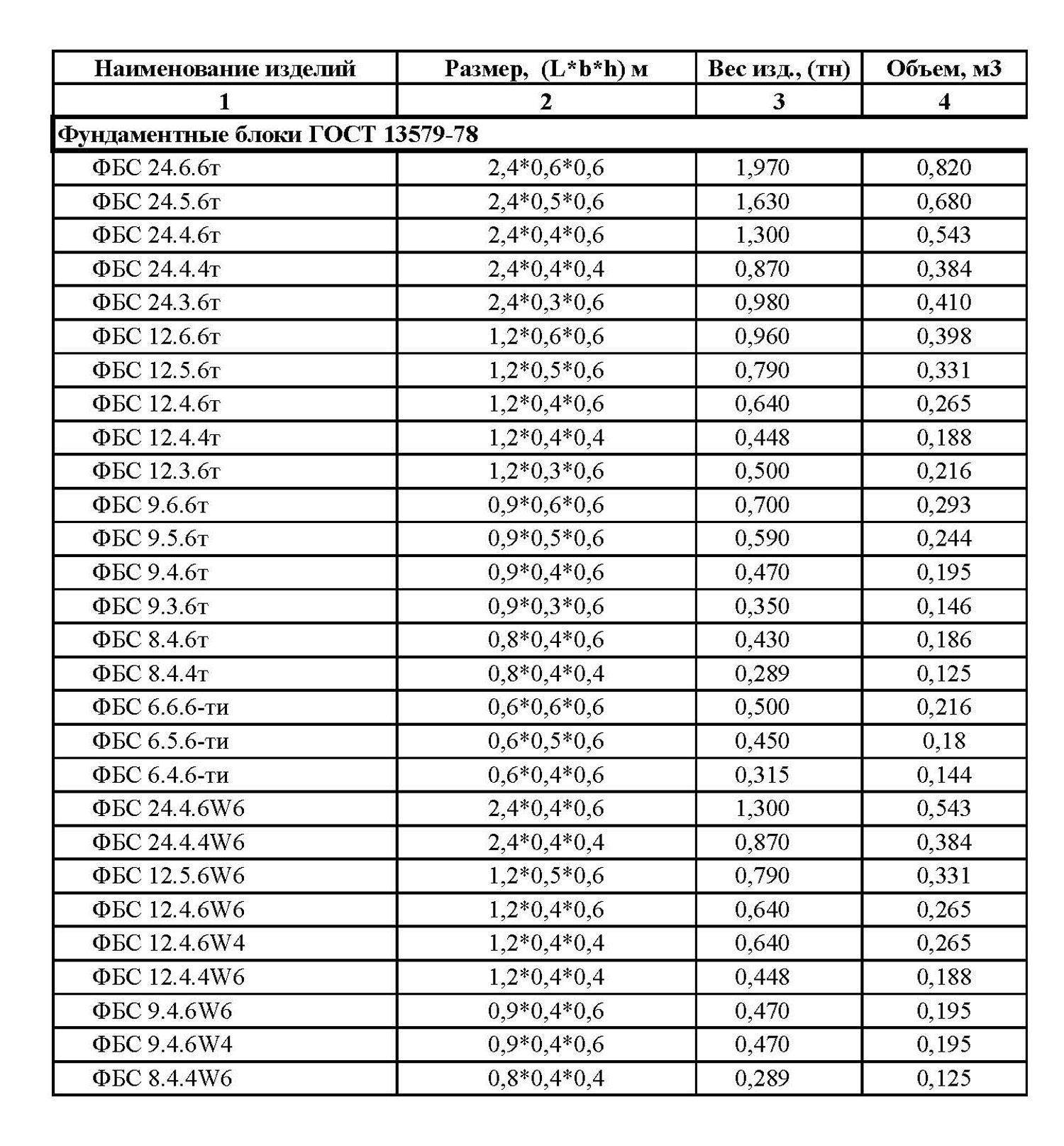

Государственный стандарт ГОСТ 13579-78 нормирует не только прочностные характеристики железобетонных изделий, а также устанавливает габаритные размеры и массу. Зачем нужно знать, сколько весит фундаментный блок? Это необходимо для контроля качества изделий. В строительных условиях на объекте невозможно определить плотность бетона, а вес является именно тем показателем, который указывает на это значение.

Зная, сколько весит блок ФБС и сколько таких блоков потребуется для возведения фундамента или с другой целью строительства, можно правильно выбрать спецтехнику для транспортировки, погрузки и разгрузки конструкций, укладки. Такие блоки поставляют 10-ти и 20-ти тонной техникой.

И если вы владеете информацией о массе ФБС блоков, вы сможете сэкономить значительное количество денежных средств на транспортировке громоздких секций.

Важно учитывать и простои, непредвиденные ситуации в процессе доставки груза на объект. Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы. Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы

Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы.

Материалы для сборного железобетонного фундамента

Само определение фундамент (основание) дома — уже обязывает отнестись к этой конструкции с особым вниманием. Нельзя ошибиться в выборе материалов для строительства такого сооружения, а потому в этой главе будут рассмотрены основные характеристики материалов, из которых состоит сборный железобетонный ленточный фундамент

Плиты фундаментные железобетонные

Железобетонные фундаментные плиты предназначены для распределения нагрузки от стен сооружения на грунтовое основание фундамента.

Бетонные плиты ФЛ для фундамента

Бетонные плиты для фундамента изготавливают из тяжелого бетона плотностью равной 2200–2500 кг/м3, и используются для возведения подземной части фундамента как на сухих, так и на водонасыщенных грунтах с допустимой температурой воздуха до – 40°С (см. таблицу).

Фундаментные плиты: прочность на сжатие — таблица

Железобетонные плиты ленточных фундаментов: ГОСТ 13580 85, в зависимости от толщины и массы опирающихся на них стен делятся на четыре группы.

Каждая из этих групп обозначена в буквенно–цифровой маркировке изделия:

Наименование изделия — ФЛ и ширина плиты в дециметрах.
Длина фундаментной плиты в дециметрах.
Цифра, указывающая номер группы согласно несущей способности изделия.
Буква, обозначающая значение проницаемости бетона.

Параметр, обозначающий проницаемость бетона, обычно указывается для железобетонных плит, используемых в условиях воздействия агрессивных факторов:

Н — низкая проницаемость.
П — пониженная проницаемость.
О — особо низкая проницаемость.

Приведем пример: плита железобетонная под фундамент, длиной 2380 мм и стандартной шириной 1600 мм, при толщине несущих стен 160 мм, обозначается следующей маркировкой — ФЛ16.24–2. Та же плита, но с показателем проницаемости бетона выглядит вот так — ФЛ16.24–2–Н (низкая проницаемость).

Фундамент из железобетонных плит параметры

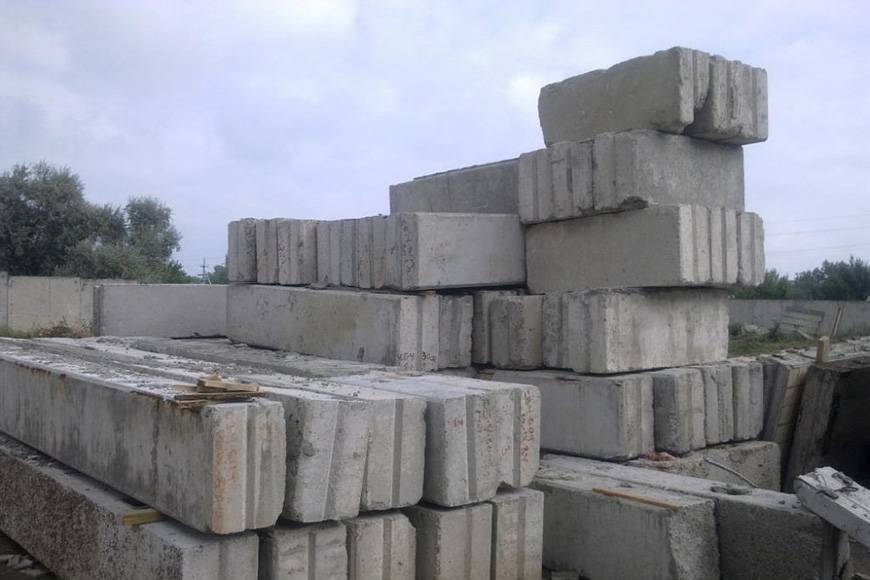

Фундаментные блоки для сборных фундаментов

Фундаментные блоки ФБС для сборного фундамента

Фундаментные железобетонные блоки ФБС при устройстве основания зданий работают в одной связке с железобетонными фундаментными плитами, но плиты выполняют только роль основания (подушки), а фундаментные блоки выполняют функцию несущих стен подземной и цокольной части здания. А еще могут применяться для строительства ограждающих конструкций промышленных зданий и сооружений.

Применение технологии сборных железобетонных фундаментов при строительстве здания, помогает значительно ускорить процесс производства строительно–монтажных работ в сравнении с традиционными монолитными фундаментами.

Сборные ленточные фундаменты: технология

Правда, конечная цена такого сооружения будет выше цены готового монолитного фундамента, но если сравнить время монтажа готовых укрупненных элементов сборного фундамента, и общее время заливки и набора проектной прочности монолитного фундамента, то сборный вариант выглядит намного лучше по всем этим показателям.

Для индивидуального строительства обычно применяются блоки ФБС следующих модификаций:

из тяжелого бетона;
из силикатного бетона;
из керамзитобетона.

Средняя плотность любого типа фундаментных блоков должна быть 1800 кг/м3 и выше (см. таблицу).

Блоки фундаментные из тяжелого бетона параметры

Фундаментные блоки изготавливаются согласно строительных норм и требований ГОСТа 13579 78, и по своей конструкции делятся на три категории:

Фундаментный блок сплошной (ФБС).
Сплошные фундаментные блоки с отверстиями для прокладки коммуникаций и вырезами под укладку перемычек (ФБВ).
Фундаментный блок пустотный (ФБП).

Маркируются ФБС аналогично фундаментным плитам (ФЛ). Например, длина блока 2380 мм, стандартная ширина 400 мм, типовая высота 580 мм, сплошной — ФБС24.4.6–Т.

Подробнее о ленточных железобетонных фундаментах Вы можете узнать из этого видео:

Используемые блоки

Блочные конструкции, используемые для создания фундаментов, имеют маркировку ФБС (фундаментные блоки строительные). Технология их изготовления регулируется положениями ГОСТ № 13579-58. Согласно нормативам ГОСТ для создания блоков должен использоваться бетон марки не ниже М-100.Сетка типоразмеров ФБС достаточно широкая.

Существуют крупноразмерные железобетонные конструкции, предназначенные для механизированной укладки посредством строительного крана (их вес может достигать двух тон). Такие блоки обязательно укрепляются арматурным каркасом из горячекатаной арматуры А3. Диаметр используемой арматуры зависит от размеров ФБС, он может варьироваться в пределах 9-15 мм.

Совет эксперта! Крупноразмерные железобетонные ФБС могут использоваться для обустройства плитных и ленточных оснований под массивные сооружения из кирпича.

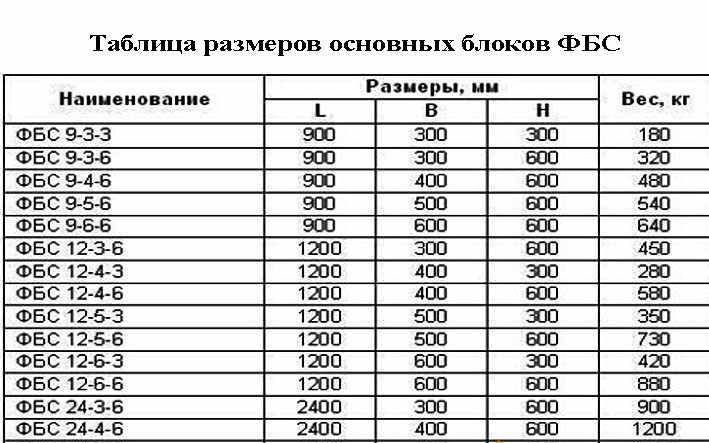

Размерную сетку железобетонных ФБС вы можете увидеть в таблице 1.1

Таблица 1.1: Размеры железобетонных ФБС блоков Крупноразмерные ФБС в мелкомасштабном строительстве используются крайне редко, поскольку их вес не позволяет выполнить ручную кладку фундамента — для этого необходимо арендовать строительный кран, что сводит на нет основное преимущество столбчатого основания из блоков — его дешевизну.

Для ручной кладки производятся ФБС из керамзитобетона — легкого материала, обладающего высокими термоустойчивыми характеристиками.

Наиболее распространенным в частном строительстве является ФБС 20*20*40 см, вес которого составляет всего 32 килограмма.

Технические характеристики блока ФБС 20*20*40:

Номинальная прочность — 150 кг/кв.см;
Размеры — 200*200*400 миллиметров;
Морозостойкость — минимум 15 циклов;
Впитывание влаги до 15% от объема;
Максимальная теплопроводность — 1.16 Вт/мК.

Среди преимуществ использования ФБС данного размера можно выделить высокую скорость возведения фундамента — кладка блоков выполняется посредством специального клеевого состава либо песчано-цементного раствора, при этом все работы выполняются своими руками, без использования специальной строительной техники.Рис 1.5: Фундаментные блоки ФБС 20*20*40 см Ключевым недостатком выступает низкая гидрофобность материала — керамзитобетонный ФБС обладает пористой структурой, в результате чего он впитывает влагу из грунта подобно губке (до 15% от своей массы), что в перспективе приводит к разрушению блока.

Совет эксперта! Данный минус устраняется посредством гидроизоляции ФБС, которая при строительстве фундамента должна выполнятся в обязательном порядке.

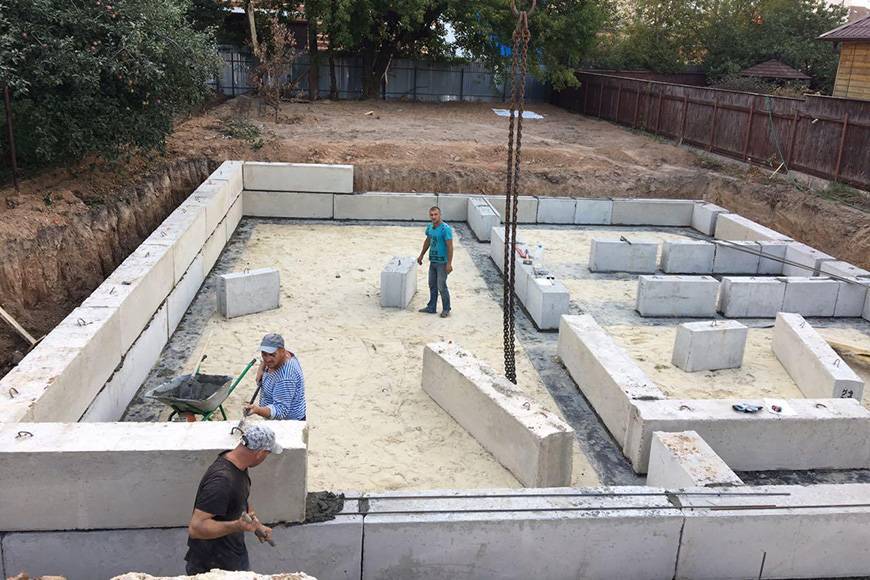

Ленточный сборный железобетонный фундамент

Прочное и надежное фундаментное основание на основе железобетонных блоков, которые даруют этому типу фундамента высокие показатели прочности при минимальных временных и финансовых затратах.

В качестве фундамента такие блоки достаточно универсальны, их уместно использовать в строительстве:

легких каркасных малоэтажных конструкций;
цоколя здания;
стен подвальных помещений.

Бетон тяжелой марки в устройстве ленточного сборного железобетонного фундамента способен увеличить в несколько раз несущую способность основания, благодаря чему его можно использовать даже под тяжелые крупногабаритные постройки. Для этого стандартно для монтажа берут блоки шириной 0,3-0,6 м.

Простота монолитных работ и сокращение человеко-часов на устройство сборного фундамента привлекают к себе внимание все больше строителей. При этом не стоит думать, что можно дополнительно сэкономить на квалифицированных работниках, заменив их шабашниками. Только специалисты могут гарантировать продолжительный срок эксплуатации и качество выполненных работ

Только специалисты могут гарантировать продолжительный срок эксплуатации и качество выполненных работ.

Особенности устройства основания

Сборный ленточный фундамент – не лучший выбор на глинистых и суглинистых почвах с повышенным содержанием влаги, из-за которой может образоваться сырость на стыках блоков.

Для избегания подобного рода ошибок на начальном этапе проводят исследования грунта, а затем разрабатывают проект будущей конструкции, напоминающий своего рода чертеж-инструкцию для монтажников.

Иногда даже квалифицированные сотрудники сталкиваются с такой проблемой как образование небольших промежутков, куда установить стандартный блок невозможно. В таких ситуациях можно поступить следующим образом:

Подогнать блок до необходимых размеров и установить его в пустующее место.
Заполнить образовавшийся промежуток строительным материалом и залить бетонным раствором.

В зависимости от характеристик почвы и назначения строящегося объекта, фундамент может быть мелкозаглубленным или глубокозаглубленным. Для небольших, легких или временных конструкций возводить основание глубокого заложения нецелесообразно.

Существенным отличием этих двух типов является уровень глубины промерзания. Если блоки устанавливаются ниже уровня промерзания – углубленный ленточный фундамент, залегание выше уровня промерзания говорит о мелкозаглубленном основании.

Независимо от того какой тип определен, под каждый блок устраивается песчано-гравийная подушка и проводится обмазка каждой опоры цементным раствором.

Монтаж сборного ленточного фундамента условно можно разделить на два этапа:

Подготовка – составление проекта, разметочные работы, выемка грунта, укладка гравийной подушки.
Монтаж блоков – устанавливаются перпендикулярно по отношению к разбивочным осям.

Чтобы каждый из этих этапов был выполнен на соответствующем уровне, рекомендуем обратиться к специалистам компании Эвриал. Мы имеем многолетний опыт не только в устройстве фундаментных конструкций, но и строительстве коммерческой недвижимости различного назначения.

Устройство столбчатых фундаментов

Примерная пошаговая инструкция по производству фундаментных работ:

При разбивке здания на местности по внешней проекции натягиваются разметочные шнуры.
По всему периметру сооружения следует снять слой растительного грунта толщиной 15-20 см и шириной 50-60 см со смещением на внешнюю сторону здания. Это необходимо для последующего устройства забирки цоколя.
Места расположения фундаментных столбов отмечаются колышками по центру согласно заранее составленного эскизного плана разбивки.
Глубина выемки грунта для устройства мелкозаглублённых фундаментов составляет обычно не более 40 см.
При глубоких фундаментах (например: ниже глубины промерзания) применение блоков нерационально из-за возникающих трудностей в укладке блоков и возрастающем объёме земляных работ для облегчения качественного монтажа.
Грунт, по возможности, вынимается на площади, минимально превышающей размеры сечения столба. Обычно столбчатый фундамент устраивается квадратным с размером каждой стороны 40 см.
Нижняя отметка каждой ямы должна быть единой для всех столбов, проверка отметки проводится с помощью нивелира или другими способами.
Подготовка или подушка под блоки обычно устраивается из песчано-гравийной смеси. Возможно применение только песчаной подсыпки.
Уплотнение подстилающего слоя производится с помощью ручной трамбовки, изготовленной из бревна. Песчаный слой неплохо уплотняется простой заливкой избыточного количества воды.
Первый (нижний) ряд из двух блоков укладывается непосредственно на песчано-гравийную подушку либо на выравнивающий слой из цементно-песчаного кладочного раствора.
Промежуток между блоками заполняется раствором толщиной около 1 см.
Уложенный ряд блоков накрывается раствором и на него укладывается перпендикулярно перекрывающий следующий ряд.
Аналогично с перекрытием укладываются все ряды до нужной отметки.
Цементно-песчаный раствор приготавливается из расчёта на 1 часть цемента М400-500 три части просеянного песка. Вода добавляется в количестве, необходимом для создания пластичной густой консистенции раствора.
Проверяется верхняя отметка столбов. Она должна быть одинакова для всей системы. При необходимости возможно добавление выравнивающих слоёв из раствора, в отдельных случаях верхний ряд может быть выложен из красного полнотелого кирпича.
В шов верхнего ряда иногда вставляется анкерный болт для последующего крепления деревянной обвязки
Последним этапом считается устройство укрывающей верхний ряд гидроизоляции из рубероида на битумной мастике.

Видео: Каркасный дом на блоках своими руками

Технология изготовления

ФБС блоки заливают в металлические формы, легкосъемные стенки которых точно соответствуют размерам по ГОСТ. Панели скрепляют между собой зажимами и смазывают составом, который не дает смеси прилипать. Затем в емкость заливают необходимый объем раствора. Его разравнивают и уплотняют погружными вибраторами, удаляют пузыри. В не до конца застывший бетон устанавливают обрезанные в размер монтажные петли. Армирование блоков ФБС не делают.

Когда заготовка отвердела, форму разъединяют. Отливку высушивают и дают набрать прочность. Через месяц блок можно отправлять на стройку и приступать к сборке.

На предприятиях, где используют современные технологии, время приготовления ФБС уменьшают. Автоматизированные станки придают форму и уплотняют подготовленную полусухую смесь на основе цемента М200. Качество заготовок при этом не ухудшается, но на то, чтобы они полностью высохли, уходит меньше времени.

Плюсы и минусы газоблока

Среди достоинств газоблока можно отметить следующее:

Высокие теплоизоляционные качества. Считается главных преимуществом газобетона в сравнении с кирпичом или иными строительными материалами.
Высокая геометрическая точность позволяет возводить стены с толщиной кладочного шва не более 3-4 мм, что уменьшает количество «мостиков холода».
Большие размеры и меньший вес при сравнении с кирпичом, в 2 и более раз уменьшают время, затраченное на строительство.
По показателю паропроницаемости практически не уступает натуральному дереву. Дышащие стены из газобетона делают микроклимат помещений комфортным для человека.
Высокая огнестойкость и невосприимчивость к агрессивной среде.
Небольшой вес, снижающий нагрузку на фундамент.
Экологическая безопасность в сравнении с обычным бетоном, в производстве которого используется радиоактивный гранитный щебень.
Высокий (более пятидесяти циклов) показатель морозостойкости.

Из недостатков газобетонных блоков в первую очередь отметим следующее:

Высокая гигроскопичность.
Низкая прочность стен (вероятность «растрескивания» при ошибках в процессе обустройства фундамента).
Необходимость дополнительного армирования кладки.
Возможные проблемы с последующей обработкой.
