Регулятор освещения для лампы накаливания — принцип действия

Популярные производители

При выборе светового регулятора нужно обращать внимание на дополнения, маркировку или наносимые обозначения:

• латинская буква R обозначает, что этот тип устройства рассчитан на лампы накаливания, имеющие омную или резистивную нагрузку;
• латинская буква L обозначает, что этот тип устройства допускается к работе с трансформаторами, в условиях индуктивной нагрузки;
• латинская буква С обозначает, что этот тип устройства допускается к работе с электронными трансформаторами при ёмкостной нагрузке.

В соответствии с многочисленными отзывами определился рейтинг лучших брендов вариаторов от наиболее достойных и хорошо зарекомендовавших себя производителей.

Таблица: рейтинг востребованных моделей

Наименование	Способ монтажа	Степень защиты от пыли и влаги	Характеристики	Стоимость (руб.)
PANASONIC WMTC0525–2WH-RES Arkedia	Скрытая установка	IP 20	Металлический прочный каркас толщиной 0,1 см с латунными контактами, специальными лапками для надёжной фиксации и металлическими рамами для выравнивания.	1300
WESSEN SR-5S0–18	Скрытая установка	IP 20	Световой регулятор в сборе и с рамкой, поворотного типа на 300 Вт, для ламп накаливания и галогенных светильников на 230 В.	1200
ZAKRU ZA215423	Скрытая установка	IP 20	Поворотного типа на 0–270о с номинальным напряжением 230 В/50 Гц и регулируемой мощностью 60–600 Вт при освещённости 10–90%. Полная совместимость с галогенными и лампами накаливания.	800
DAESUNG NFS1351	Скрытая установка	IP 20	Одноклавишный прибор для силы тока в пределах 2.27 А. Гарантия производителя на устройство составляет 60 месяцев.	700
SCHNEIDER ELECTRIC BLNSS040011 Blanca	Скрытая установка	IP 20	Универсальный световой регулятор поворотно-нажимного типа, на 400 Вт с гарантией производителя 6 месяцев.	1500
MAKEL Lillium Natural Kare	Скрытая установка	IP 20	Турецкое устройство высокого качества с мощностью 60–600 Вт и силой тока 4 А.	700
IEK КВАРТА ВСР10–1-0-КБ	Скрытая установка	IP 20	Устройство от китайского производителя, изготовленное из негорючего АБС-пластика, для подключения одной или нескольких ламп общей мощностью до 400 Вт.	300
LEZARD 701–0215–115	Скрытая установка	IP 20	Регулятор с особым дизайном корпуса из безопасного и негорючего ПК-пластика, с негорючей накладкой, декоративной вставкой и клавишей из поликарбоната. Имеет специальные выемки для демонтажа и контакты поворотного механизма из нержавеющего металла.	700
VIKO CARMEN 562020	Скрытая установка	IP 20	Турецкий высококлассный регулятор качества света для мощности в диапазоне 60–600 Вт при силе тока 4 А.	700
ABB COSMO 619–010300–192	Стационарная установка	IP 20	Поворотного типа с винтовыми соединениями вариатор на 800 Вт с подсветкой, для номинального напряжения 220 В, в условиях подключения к лампам накаливания и галогенным лампам 220 В.	800
JUNG B 5544.02VEINS/1WW	Скрытая установка	IP 20	Поворотный световой регулятор для ламп накаливания 60–400 Вт с двухлетней гарантией.	2200
SIMON 15 1591311–031	Скрытая установка	IP 20	Поворотно-нажимного типа световой регулятор на 500 Вт с винтовым зажимом.	1600
DUEWI 26351 7	Скрытая установка	IP 20	Прибор для скрытой проводки с корпусом из прочного и надёжного АБС-пластика для номинального напряжения 250 В.	500
UNIEL USW-001	Скрытая установка	IP 20	Сенсорное устройство для экономного использования электрической энергии и изменения яркости разных источников света. Имеет встроенный таймер и эффект памяти уровня яркости.	2100

Диммеры с голосовым и дистанционным управлением, имитирующие присутствие и снабжённые таймером автоматического выключения популярны и востребованы даже в помещениях с вполне традиционными лампами накаливания. Удобство и практичность их применения очевидны.

Но при выборе нужно обязательно учитывать все недостатки таких электронных приборов, а также следует помнить, что в процессе регулирования мощности лампы накаливания, происходят ощутимые изменения не только в яркости света, но и в его цветовой температуре, поэтому свечение приобретает не слишком приятный красный оттенок.

Управление освещением из разных точек помещения

Реализация управления светом из разных точек помещения может быть реализована двумя способами. Можно составить схему с двумя светорегуляторами и с помощью отдельных кнопок. Последний метод активно используют именитые производители электротехнической продукции, например, французская фирма Legrand.

Схема установки с двумя светорегуляторами

Для обеспечения регулирования светом из двух точек помещения используется схема с двумя диммерами. Первая и вторая клеммы регуляторов соединяются между собой. Фаза подключается к третьей клемме одного светорегулятора, с другого провод подводится к нагрузке.

Как правильно подключить высококачественный диммер

Светорегуляторы высокого качества в комплектации имеют дополнительные кнопки. Они позволяют управлять светом из разных точек помещения. Максимальное расстояние от диммера до кнопки составляет 50 метров. Такие регуляторы можно подключать с заземлением и без него по селективной или неселективной схеме.

Как изготовить диммер для ламп накаливания самостоятельно?

Недостатка в предложении этих приборов нет. Тем не менее, всегда существует категория домашних умельцев, стремящихся все без исключения сделать самостоятельно. К этому может подвигнуть и достаточно высокая стоимость диммеров заводского изготовления.

А своими руками изготовить прибор для регулировки мощности свечения лампы – не столь сложно. В начале публикации уже приводилась принципиальная схема с минимальным набором элементов. Однако, у нее есть серьёзные недостатки, выражающиеся в слишком «острых зубьях» вырезаемых из синусоиды импульсов. То есть каждое включение питания на лампу (100 раз-в секунду) следует резкий скачок напряжения. Это негативно сказывается на долговечности источника света – лампы быстро выходят из строя.

Потому такую схему следует немного усложнить. Но, действительно, совсем чуть-чуть, добавив буквально пару простейших элементов только для сглаживания этих самых «острых краев» выходных импульсов.

Схема приобретает следующий вид:

Улучшенная схема несложного в сборке диммера для ламп накаливания

Разбираемся с деталировкой

Обозначение на схеме	Иллюстрация	Элемент схемы, допустимые аналоги
VS1		Симистор ВТ137 600Е. Возможна замена на ВТ134, ВТ136, ВТ138, КУ208Г, MAC8S, MAC212-2. Обязательно уточняйте в справочниках расположение выходов, так как у разных элементов оно может различаться. Если планируется нагрузка 150 Вт и выше, необходима установка радиатора.
VS2		Динистр DB3. Допустимые замены — DB3, DC34, HT32, HT34, HT40, КН102.
R1		Удобный пользователю компактный переменный резистор (потенциометр) сопротивлением 500 кОм, желательно – с функцией выключения цепи.
R2		Резистор 4.7÷10 кОм, 0,5÷2 Вт
C1		Неполярный конденсатор 0,1÷0,22 мкФ, напряжение 400 В.
С2		Неполярный конденсатор 22÷100 нФ, напряжение 100 ÷ 300 В.

Собрать такую схему можно на обычной универсальной монтажной панели. Или же, при желании, изготовить печатную плату. Схема несложна, и ошибиться в ней будет сложно.

В собранном виде это может получиться примерно так

Еще проще будет собрать диммер, если применить готовый фазовый регулятор мощности ГРН-1-220. Здесь вообще остаётся только дополнить схему переменным резистором.

Схема диммера с фазовым регулятором мощности ГРН-1-220

DA1 – интегральный регулятор ГРН-1-220

R1 – переменный резистор 330 кОм

ЕL1 – подключенная нагрузка мощностью до 400 Вт.

Такая схема отличается высокой устойчивостью к внешней температуре – в диапазоне от -40 до +70 ℃.  Если нагрузка не превышает 250 Вт, можно на ГРН даже не установить радиатор.

Диапазон изменения выходного напряжения – от 0 до 97%.

Ограничения – работа такого диммера не допускает подключения емкостной нагрузки. А вот для любой резистивной и для управления коллекторными двигателями в самый раз.

В случае, когда требуется подключение более высокой мощности нагрузки, свыше 400 Вт, схему можно несколько видоизменить. ГРН в такой схеме не пропускает ток нагрузки через себя, а становится «генератором» подачи управляющего напряжения на симистор VS1.

Схема для подключения нагрузки мощностью свыше 400 Вт

В схему добавлено всего два элемента:

VS1 – симистор ТС122-25, ТС132-40 и другие.

R2 – резистор 100 Ом

По сути, мощность подключаемой нагрузки особо не ограничивается, и зависит только от допустимых параметров тока, протекающего через симистор при его открытом положении. А он – немаленький: вторая группа цифр в маркировке этой серии симисторов как раз и показывает величину прямого тока.

*  *  *  *  *  *  *

Завершим публикацию видеосюжетом, в котором его автор делится своим опытом самостоятельного изготовления диммера. Схема схожая с той, что рассматривалась выше, но дополнена еще и светодиодным индикатором работы.

Разновидности лампочек

В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.

Лампочки накаливания и галогенные лампы

Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.

Низковольтные галогенные лампочки

Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.

Люминесцентные лампы

Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.

Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.

Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.

Светодиодные лампочки

Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.

Особенности светодиодных источников света:

• стандартные цоколи E, G, MR;
• возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).

Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.

Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.

Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.

Существуют такие регуляторы с ШИМ:

1. Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
2. Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
3. Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).

Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.

Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.

Где используют

Диммирование освещения позволяет создать в комнате многоуровневую систему света. Использование разных режимов в одном помещении не только снижает затраты на электричество, но и помогает менять атмосферу. Для праздников подойдет максимальная яркость, в обычное время – нейтральная средняя. Для интимной обстановки используют приглушенные сценарии.

Варианты использования диммераИсточник v-d-e-s-i-g-n.com

Подвесные или переносные светорегуляторы применяют для зонирования. Понимая, как работает такой диммер, легко расставить акценты в нужных местах. Дизайнеры рекомендуют использовать устройства для подсветки произведений искусства (картин, скульптур) или коллекций

Разная интенсивность освещения позволит привлечь внимание или скрыть экспонаты от посторонних глаз

Плавная регулировка яркости света создает иллюзию присутствия человека. Если установить в комнатах устройства с автоматическим срабатыванием, то с улицы кажется, что в доме есть люди. Функция очень удобна для людей, которые часто в разъездах.

Включение света по времениИсточник goodfon.com

Диммеры часто используют для животных или птиц. Переносные аппараты подключают к лампам, изменяя интенсивность света капризных рептилий, улиток или насекомых в определенное время. Подвесные модели применяют для обогрева птенцов в первые дни после рождения. Увеличение или уменьшение параметров подстраивают под состояние питомцев.

Варианты схем

В магазинах предлагается широкий выбор устройств плавного пуска для ламп от российских и зарубежных производителей. Монтаж не требует особой квалификации. Нужно сделать разрыв провода фазы, ведущего к лампе накаливания, и подключить прибор при помощи клеммников.

При отсутствии клеммников провода спаиваются.

Чаще всего на производствах используется одна из трех схем:

• туристорная;
• симисторная;
• специализированная (обычно микросхема КР1182ПМ1или DIP8).

В сети 220 В

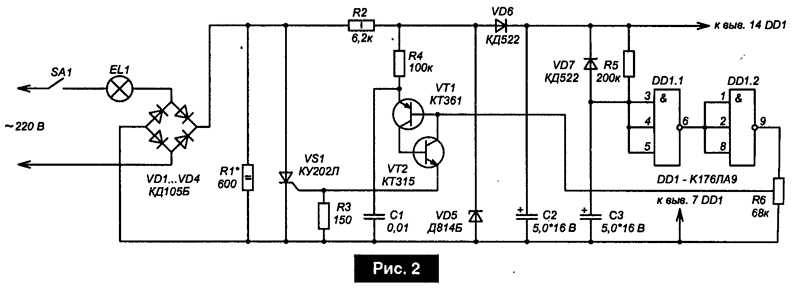

Самая простая схема плавного включения ламп туристорная.

Для самостоятельного изготовления требуются:

• лампа накаливания;
• 4 диода (для создания выпрямительного моста);
• туристор;
• конденсатор (10 мкФ);
• 2 резистора (один из них переменной емкости).

Время включение определяет переменное сопротивление.

В момент включения ток проходит через лампочку, выпрямляется мостом, проходит через резистор и начинает скапливаться в конденсаторе. После достижения определенного порога зарядки ток подается на туристор, он немного открывается. По мере наполнения конденсатора туристор открывается все больше, лампочка постепенно загорается. Максимальная мощность света достигается при полной зарядке конденсатора.

Лампочки накаливания рассчитаны на 220 В (на практике может быть до 240 В). Диоды и туристор выбираются, базируясь на этот показатель. При самостоятельном изготовлении необходимо учесть, что можно использовать любые диоды с напряжением от 300 В и туристор, способный выдерживать мощность от 2 кВт. Емкость накопителя тоже большого значения не имеет

Важно знать, что при ее уменьшении лампочка будет зажигаться быстрее

Использование симистора (попупроводникового ключа) позволяет уменьшить количество элементов в туристорной схеме.

Используется:

• дроссель;
• 2 резистора;
• конденсатор;
• диод;
• симистор.

По принципу действия эта схема мало отличается от предыдущей. Время включения определяет цепочка из резистора и конденсатора, которые подключены через диод. По мере наполнения емкости конденсатора постепенно открывается симистор, через который подпитана лампочка накаливания. Она загорается не мгновенно, а плавно. Такой прибор более удобен в использовании благодаря небольшим размерам.

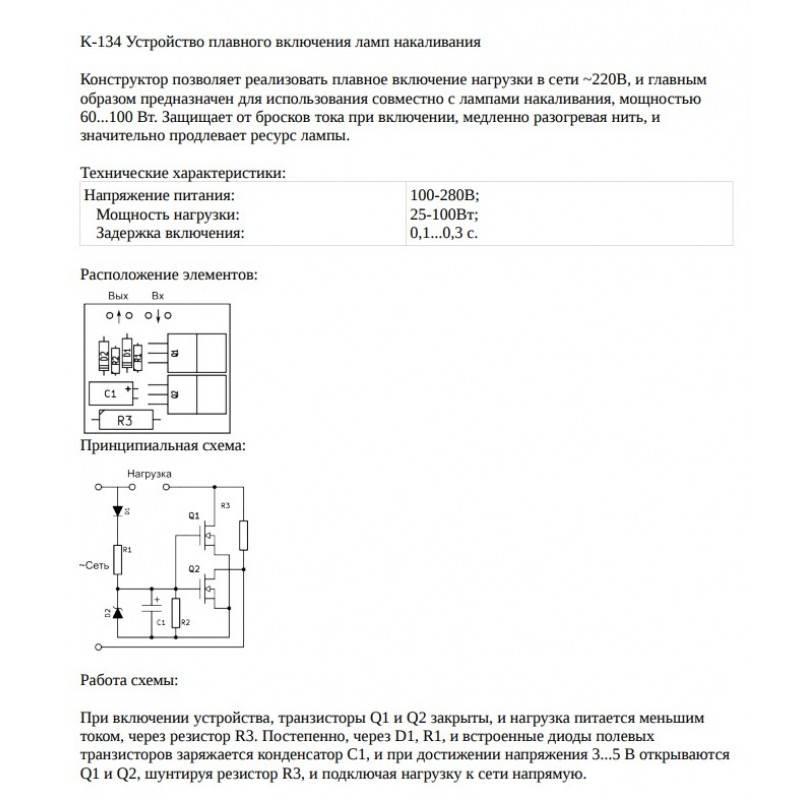

Плавный пуск ламп при помощи приборов, созданных на основе микросхемы КР1182ПМ1(DIP8), можно использовать с источниками освещения, обладающими мощностью до 150 Ватт.

Основа этого прибора – 2 туристора и 2 системы управления. Время регулируется резистором и конденсатором. Силовую часть от управляющей отделяет симистор, подключенный через задающий ток резистор. Работу внутренних туристоров регулируют 2 наружных конденсатора, от помех, создаваемых сетью, защищает дополнительный конденсатор и резистор.

При использовании этой схемы свет не только плавно включается, но и плавно выключается. Длительность загорания и затухания регулируется подбором емкости конденсаторов.

Плавное включение обладает существенным недостатком – снижением яркости светового потока. Для достижения оптимального уровня освещения требуются лампы с максимальной мощностью.

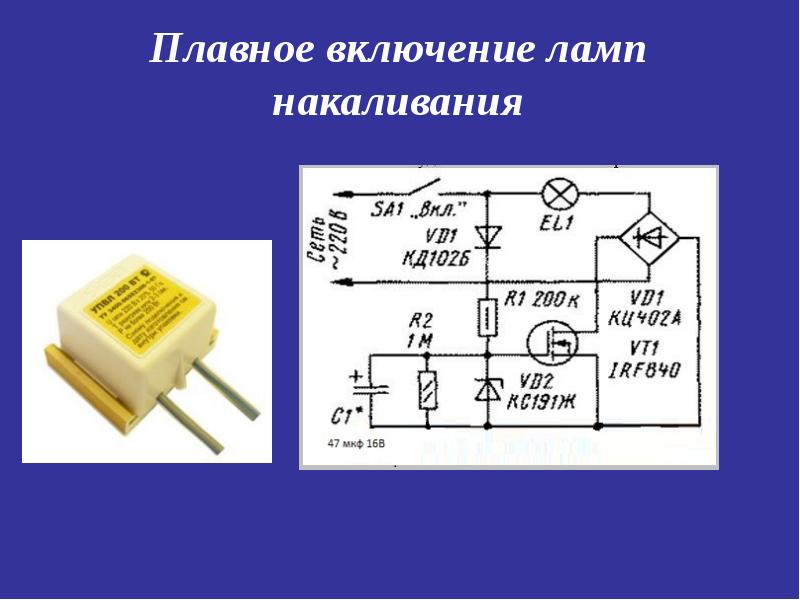

Для одноклавишных выключателей существует схема на основе транзистора. Когда лампочка накаливания выключена, он закрыт. После включения напряжение через резистор и диод поступает на конденсатор, он начинает заряжаться. Максимальный уровень (9,1 В) ограничивает стабилитрон.

После достижении оптимального напряжения транзистор начинает открываться, нить накаливания лампочки, подключенной последовательно, постепенно нагревается. Обязателен второй резистор у конденсатора, обеспечивающий его разрядку после выключения. Основное преимущество использования транзистора – отсутствие мерцания лампочки накаливания.

При напряжении 12 В

Если светильник точечный, то используется трансформатор, преобразующий 220 вольт в 12 вольт. Для подключения к 12 В устройства плавного пуска он устанавливается перед преобразователем напряжения.

Если такой прибор необходим для автомобиля, требуются специальные схемы – импульсные или линейные (ШИМ-регуляторы).

Линейные подключаются к источникам света параллельно. После включения ток проходит через резистор, лампы тусклые. После подключения реле они загораются на всю мощность.

Резистор должен быть керамический, мощность примерно 5 Вт, сопротивление 0,1-0,5 Ом.

Импульсные схемы создаются на основе полевого транзистора, подающего ток короткими импульсами. За счет этого нити накаливания не нагреваются до уровня, при котором возможен разрыв. В перерывах между импульсами ток успевает равномерно распределиться по нити, выравнивая сопротивление.

Схемы для дома, электронника своими руками в дом

Подробности

Создано: 12 мая 2019

Схема подключение датчика движения своими руками

       Бывает что нужно установить на даче,или в доме освещение которое будет срабатывать при движение или человека или еще кого либо.

           С этой функцией хорошо справиться датчик движения, который и был заказан мной с Aliexpress. Ссылка на который будет внизу. Подключив

свет через датчик движения, при прохождении человека через его поле видения, свет включается, горит 1 минуту. и снова выключается.

   В данной статье рассказываю, как же подключить такой датчик, если у него не 3 контакта, а 4 как у этого.

Подробнее…

Подробности

Создано: 12 сентября 2017

   Когда нужно получить 12 Вольт для светодиодной ленты, или еще для каких то целей, есть вариант сделать такой блок питания из энергосберегающей лампочки своими руками.

Подробнее…

Подробности

Создано: 14 июня 2017

    Данный регулятор позволяет плавно регулировать переменным резистором скорость вращения вентилятора.

Схема регулятора скорости напольного вентилятора вышла простейшей. Чтобы влезть в корпус от старой зарядки телефона Nokia. Туда же влезли клеммы от обычной электро розетки.

Монтаж довольно плотный, но это было обусловлено размерами корпуса..

Подробнее…

Подробности

Создано: 09 июня 2017

Освещение для растений своими руками

    Бывает проблема в недостатке освещения растений, цветов или рассады,и возникает необходимость в искусственном свете для них,и вот такой свет мы сможем обеспечить на светодиодах своими руками.

Подробнее…

Подробности

Создано: 14 мая 2017

Всё началось с того,что после того как я установил дома галогенные лампы на освещение. При включении которые не редко перегорали. Иногда даже 1 лампочка в день. Поэтому и решил сделать плавное включение освещения на основе регулятора яркости своими руками,и прилагаю схему регулятора яркости.

Подробнее…

Подробности

Создано: 10 мая 2017

Термостат для холодильника своими руками

Всё началось с того, что вернувшись с работы и открыв холодильник обнаружил там тепло. Поворот регулятора термостата не помог – холод не появлялся. Поэтому решил не покупать новый блок, который к тому же редкий, а сам сделать электронный термостат на ATtiny85. С оригинальным термостатом разница в том, что датчик температуры лежит на полке, а не спрятан в стенке. Кроме того, появились 2 светодиода – они сигнализируют что агрегат включен или температура выше верхнего порога.

Подробнее…

Подробности

Создано: 30 апреля 2017

Датчик влажности почвы своими руками

Данное устройство можно использовать для автоматического полива в теплицах, цветочных оранжереях, клумбах и комнатных растениях. Ниже представлена схема, по который можно изготовить простейший датчик (детектор) влажности (или сухости) почвы своими руками. При высыхании почвы,подается напряжение,силой тока до 90мА,чего вполне хватит,включить реле.

Так же подойдет,для автоматического включения капельного полива,что бы избежать избытка влаги.

Подробнее…

Подробности

Создано: 04 января 2017

Схема питания люминесцентной лампы.

Часто при выхода из строя энергосберегающих ламп,в ней сгорает схема  питания,а не сама лампа.  Как известно, ЛДС со сгоревшими нитями накала надо питать выпрямленным током сети с использованием бесстартерного устройства запуска. При этом нити накала лампы шунтируют перемычкой и на который подают высокое напряжение для включения лампы. Происходит мгновенное холодное зажигание лампы, резким повышением напряжения на ней, при пуске без предварительного подогрева электродов. В данной статье мы рассмотрим пуск лдс лампы своими руками.

Подробнее…

Подробности

Создано: 29 декабря 2016

Как-то вдруг, чего-то взял и удумал купить для своего ПК новую клавиатуру. Желание новизны не поборимо. Поменял цвет фона с белого на чёрный, а цвет букв с красно – чёрного на белый. Через неделю желание новизны закономерно ушло как вода в песок (старый друг лучше новых двух) и обновка была отправлена в шкаф на хранение – до лучших времён. И вот они для неё наступили, даже не предполагал, что это случиться так быстро. И поэтому название даже лучше подошло бы не которое есть,а как подключить usb клавиатуру к планшету.

Подробнее…

Подробности

Создано: 30 октября 2015

Часы на ИН-14 лампах своими руками

Давно хотел выложить статью,по изготовлению своими руками часов на лампах ИН-14,или как еще отзываются-часы в стиле стим-панк.

Постараюсь поэтапно и останавливаясь на ключевых моментах изложить только самое главное. Индикация часов хорошо видна как днем так и ночью, и сами по себе очень красиво смотрятся,особенно в хорошем деревянном корпусе.Общем,приступаем.

Подробнее…

Электрические схемы настольных светильников. Диагностика — электрических соединений

Каждый из нас отдает свое предпочтение в выборе той или иной модели настольной лампы. Необходимо так же задумываться: Каким образом мы в последствии будем заниматься ремонтом настольной лампы? Отдавать в ремонт при ее неисправности либо заниматься ремонтом самому?

Настольная лампа Mantra 1314

Чтобы проводить ремонт самому, — непременно необходимы определенные знания в физике и электротехнике с дополнительными знаниями основ электроники .

Тема на первый взгляд может показаться простой, — но не совсем. Почему именно? — Потому что имеется в настоящее время разнообразие таких электрических схем для различных моделей настольных ламп.

Правильная установка выключателя

По исполнению выключатели бывают внутренней и наружной установки. Современные наружные выключатели подходят для крепления на любые поверхности без дополнительных изолирующих подставок. Выключатели внутренние прячутся в круглые гнезда в стене, оборудованные специальными стаканчиками, называемыми подрозетниками.

О том, как установить эту монтажную коробку в бетонную стену или в конструкцию из гипсокартона, подробно написано здесь. Советуем почитать предложенную статью перед началом работ.

Подрозетники – стандартный электромонтажный узел. Они используются также для оборудования розеток, потому так называются. «Подвыключательники» звучало бы не очень.

Правильным считается расположение выключателя, при котором включение происходит нажатием верхней части клавиши, выключение – нижней. Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз.

Располагайте выключатели на стенах так, чтобы их не нужно было «искать, шаря рукой в потемках», и ими легко могли пользоваться все члены семьи

При грамотном подключении на выключатель от разветвительной коробки приходит фазный провод. Прерывать цепь фазного провода, чтобы в отключенном состоянии светильник находился без напряжения – основная задача выключателя.

Следующая фото-подборка представляет процесс подключения наглядно:

Если позволяет конструкция прибора, внутри самого выключателя фазный провод подключается на верхние клеммы, а все отходящие жилы присоединяются к нижним контактам. Это правило применяется для обустройства всякой электроустановки.

Из-за конструктивных особенностей исключение из общих правил составляют проходные и перекрестные выключатели, о которых речь ниже.

Что дает?

Как сделать плавное включение ближнего и дальнего света фар и для чего это нужно. Основной функцией такой приблуды является защита лампочки от перегорания. Для большего понимания ситуации, рассмотрим ее с точки зрения физики. Все знают закон Ома, ну или догадываются о его существовании. Исходя из этого правила, следует, что сила тока всегда обратно пропорциональна сопротивлению. Формулу I=U/R,

в школе видели, пожалуй, все. Нить накала автомобильной лампочки в холодном состоянии имеет сопротивление в 10-12 раз выше, чем разогретая. При подаче на нее напряжения и мощности сила тока соответственно также увеличивается в такое же количество раз. У стандартной лампы в 55 Вт, этот показатель может достигать 60 Ампер.

Правда, держится такая сила тока недолго, только до разогрева спирали, после чего происходит снижение силы тока до нормальных показателей. Лампочки рассчитаны на такое повышение, и по идее ничего страшного происходить не должно. Но, все знают способность ламп накаливания перегорать именно при включении. Все дело в неравномерности износа спирали. При эксплуатации некоторые участки по разным причинам испаряются быстрее, истончившаяся спираль становится более чувствительна к повышению силы тока и перегорает.

Плавное переключение света не дает с самого начала максимальную мощность, что не позволяет силе тока увеличиться до опасных пределов. Таким образом, удается значительно увеличить срок службы галогенок (см. статью «Что лучше ксенон или галоген»). Особенно это актуально для ламп «белого света», имеющих меньший ресурс.

Принцип работы регулятора на симисторе

Напомним, что симистором принято называть модификацию тиристора, играющего роль полупроводникового ключа с нелинейной характеристикой. Его основное отличие от базового прибора заключается в двухсторонней проводимости при переходе в «открытый» режим работы, при подаче тока на управляющий электрод. Благодаря этому свойству симисторы не зависят от полярности напряжения, что позволяет их эффективно использовать в цепях с переменным напряжением.

Помимо приобретенной особенности, данные приборы обладают важным свойством базового элемента – возможностью сохранения проводимости при отключении управляющего электрода. При этом «закрытие» полупроводникового ключа происходит в момент отсутствия разности потенциалов между основными выводами прибора. То есть тогда, когда переменное напряжение переходит точку нуля.

Дополнительным бонусом от такого перехода в «закрытое» состояние является уменьшение числа помех на этой фазе работы

Обратим внимание, что не создающий помех регулятор может быть создан под управлением транзисторов

Благодаря перечисленным выше свойствам, можно управлять мощностью нагрузки путем фазового управления. То есть, симистор открывается каждый полупериод и закрывается при переходе через ноль. Время задержки включения «открытого» режима как бы отрезает часть полупериода, в результате форма выходного сигнала будет пилообразной.

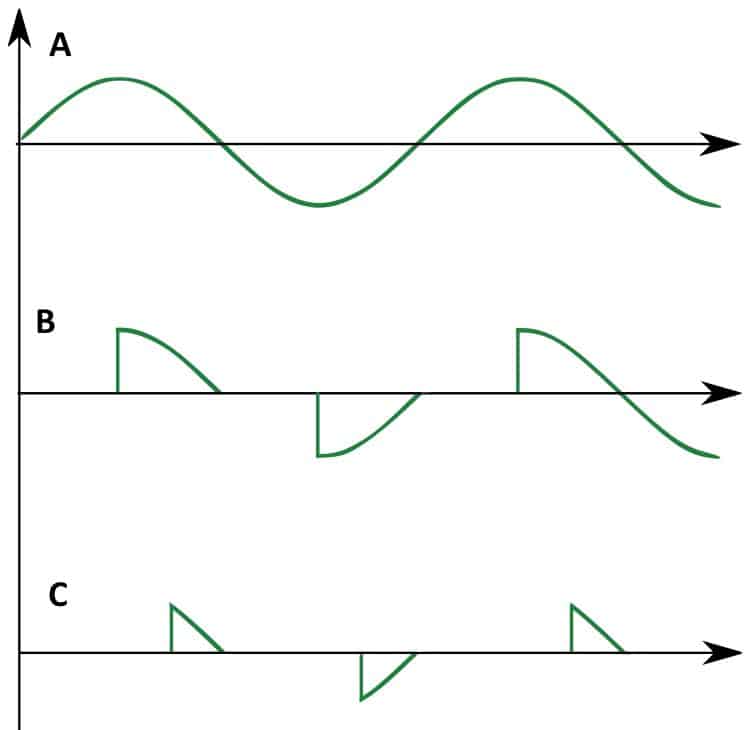

Форма сигнала на выходе регулятора мощности: А – 100%, В – 50%, С – 25%

При этом амплитуда сигнала будет оставаться прежней, именно поэтому такие устройства неправильно называть регуляторами напряжения.

Светорегуляторы: достоинства и недостатки

К числу плюсов диммеров можно отнести:

1. Комфортное управление яркостью освещения. В некоторых случаях это можно сделать дистанционно или с помощью акустического сигнала.
2. Возможность использования регуляторов в качестве выключателей для зажигания и тушения ламп.
3. Уменьшение нагрузки способствует продлению периода эксплуатации осветительных приборов.
4. Современные модели часто имеют функцию программирования, что позволяет имитировать присутствие хозяина в случае отъезда.

В ассортименте специализированных магазинов представлен широкий модельный ряд устройств, которые различаются по своей конструкции, дизайну, стоимость, набору различных опций.

Чрезвычайно удобным устройством является дистанционный диммер, позволяющий зажигать и гасить свет, а также изменять его яркость на расстоянии при помощи пульта

В то же время эти приборы имеют ряд определенных недостатков. Прежде всего, они чувствительны к перегреву, поэтому рекомендуется устанавливать их в помещениях с температурой не выше +25°C.

При использовании диммеров нужно соблюдать минимальный уровень нагрузок, равный 40 Вт. Если часто нарушать этот показатель, регулирующий механизм преждевременно выйдет из строя.

Подаваемые импульсы могут стать источниками радиопомех. Для компенсации этого не слишком приятного эффекта в схему порой вводят катушки с конденсаторами (LG фильтры).

Если в цепь включены мощные лампы с длинными нитями накаливания, следует остерегаться подавать на них минимальное напряжение, поскольку приборы могут начать «петь».

К схеме питания строго запрещено подключать телевизоры, компьютеры, планшеты, радиоприемники. Не допускается подсоединение ЭПРА (электронные пускорегулирующие аппараты), люминесцентных ламп.

Согласно расчетам специалистов, 50% снижение мощности лампы накаливания при помощи современных диммеров позволяет сэкономить 15% электрической энергии

Дискуссионным вопросом является экономия электроэнергии при регулировании работы ламп накаливания.

Исследования ученых показали, что применение современных видов диммеров способствует некоторому снижению электропотреблению, однако этот показатель вряд ли можно назвать внушительным.
