Проверка грунта под фундамент: как это сделать самому?

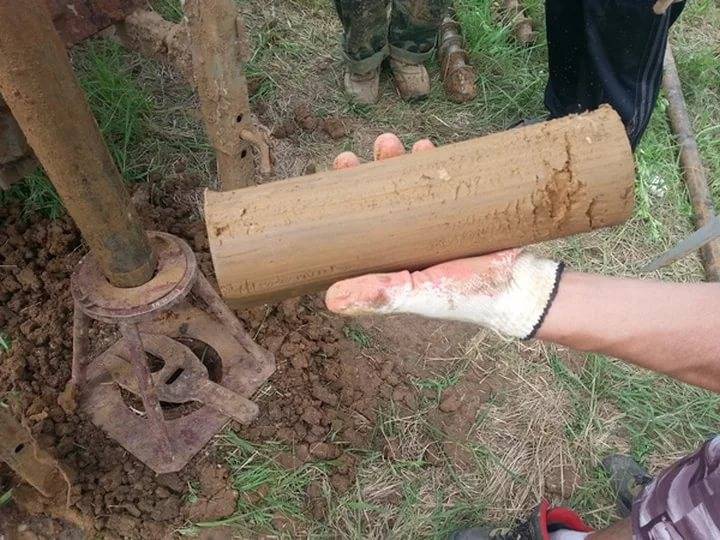

Наиболее распространенный вариант – это бурение пробных скважин. Чтобы визуально определить некоторые качества почвы, достаточно будет просто за сверлить шахту небольших размеров. Приямок также можно выкопать, при этом появляется возможность определить залегание несущего слоя, глины или суглинка. Тем не менее, это все относительно – поскольку, если анализ провести невозможно, тогда осуществляют закладку армированного фундамента.
Как же определить, какая глубина фундамента, например, для одноэтажного дома из пеноблоков должна быть? Необходимо учитывать одновременно несколько факторов.
Например, прямые – наличие жидкости, камней, песка уже могут подсказать, в каком направлении стоит идти
Тем не менее, важно получить максимально точные данные – поэтому все специалисты настоятельно рекомендуют проведение анализа
Иногда, если затевается строительство не масштабных размеров, в пределах загородного строительства, владельцы предпочитают не тратить время и деньги, и анализ не проводят. Но, в любом случае, потребуется разработка траншеи – вплоть до плотного несущего слоя.
Если основание свайное, то в таком случае его закладывать надо как минимум на 2 м. Безусловно, если вы планируете возведение одноэтажного легкого здания, можно использовать винтовые сваи, глубина заложения которых будет от 1 м.

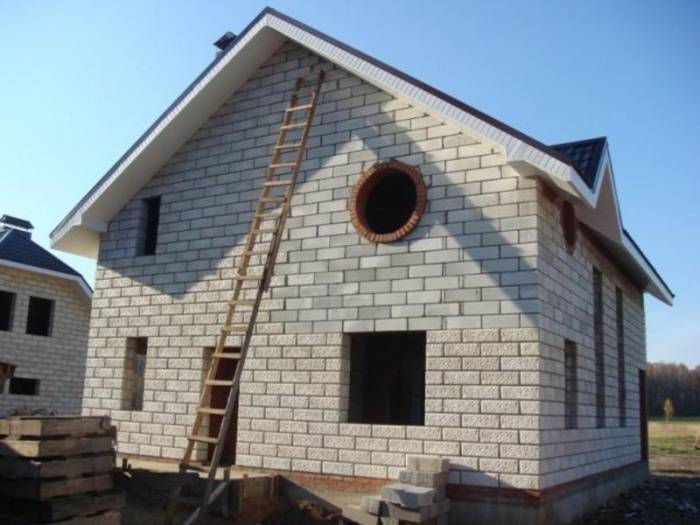

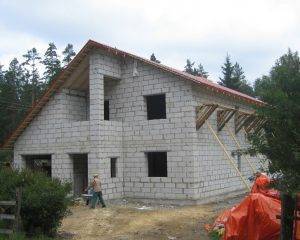

Разновидности фундамента под здание из пеноблоков
Существует несколько типов фундаментных конструкций, которые используют для современного строительства домов из пенобетона.

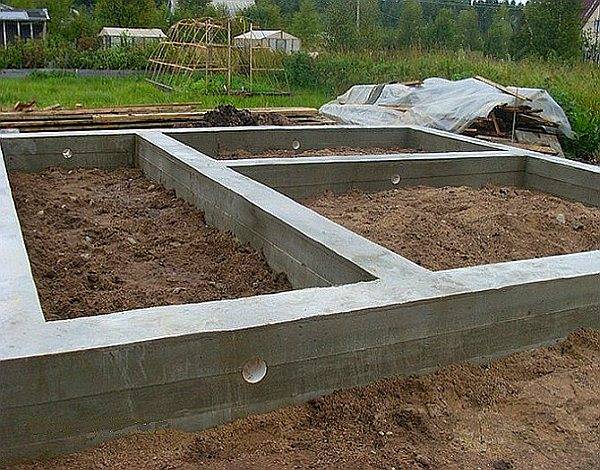

Ленточный фундамент
Такой тип фундамента представляет собой заглублённое в грунт основание, которое предназначено для удержания всего наземного сооружения (до 3 этажей). Внутреннее пространство основания может использоваться в качестве подвала или полуподвального помещения. Особенности заглубления ленточного фундамента в следующем:
- заглублённый фундамент обычно устраивают на глинистых вязких или других мелких и пылеватых грунтах. Оптимальная глубина закладки должна быть не меньше максимальной глубины промерзания грунта;
Заглублённый ленточный фундамент сооружают, если под домом планируется подвальное помещение, а также при строительстве двух- или трех этажного дома

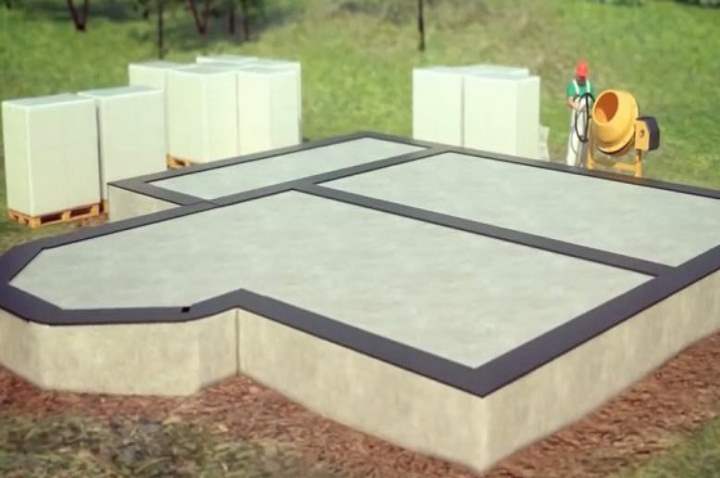

мелкозаглубленное основание предназначено для устройства опорной конструкции на крупнозернистых песчаных и гравийных почвах. Рекомендуемая глубина закладки около 50–60 см с подсыпкой из песка и гравия (около 20–30 см) или из песка и щебня (около 10–15 см).
Мелкозаглубленный ленточный фундамент имеет меньшую глубину заложения и может устанавливаться в прочном непучинистом грунте
Для того чтобы сделать расчёт объёма такого основания, следует знать длину, ширину и высоту планируемой конструкции. Ширина в основном зависит от площади опоры и в среднем колеблется от 45 до 50 см. Высота конструкции для 2-х этажного здания будет составлять около 1,5 м.
Длину рассчитываем как периметр основания дома. Так, например, для здания 6х9 метров с одной несущей стеной, длиной 7 метров, периметр составляет 37 метров (7+(6+9)*2).
При ширине фундамента 0,5 метра понадобится 27,75 м3 бетонного раствора (0,5*37*1,5).

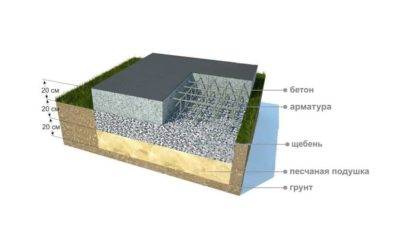

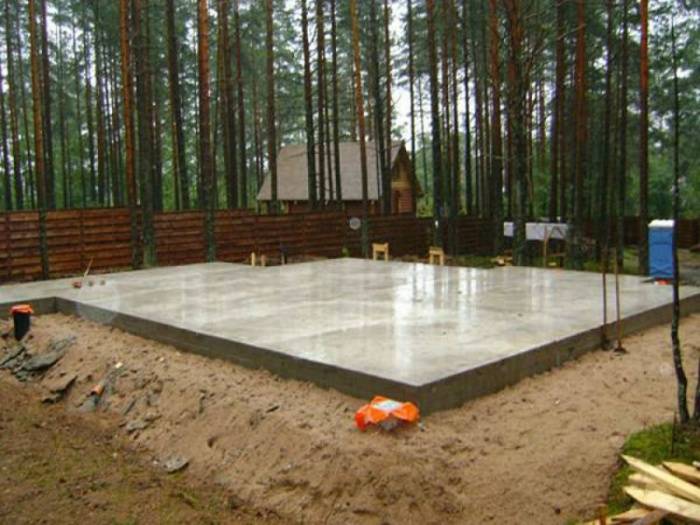

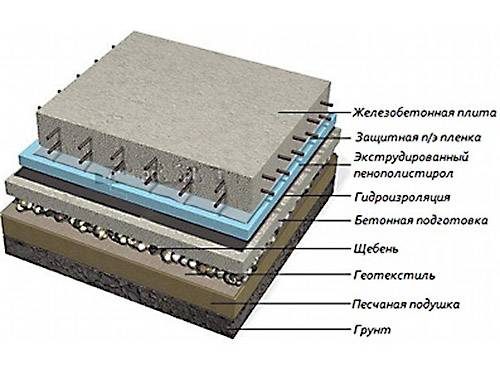

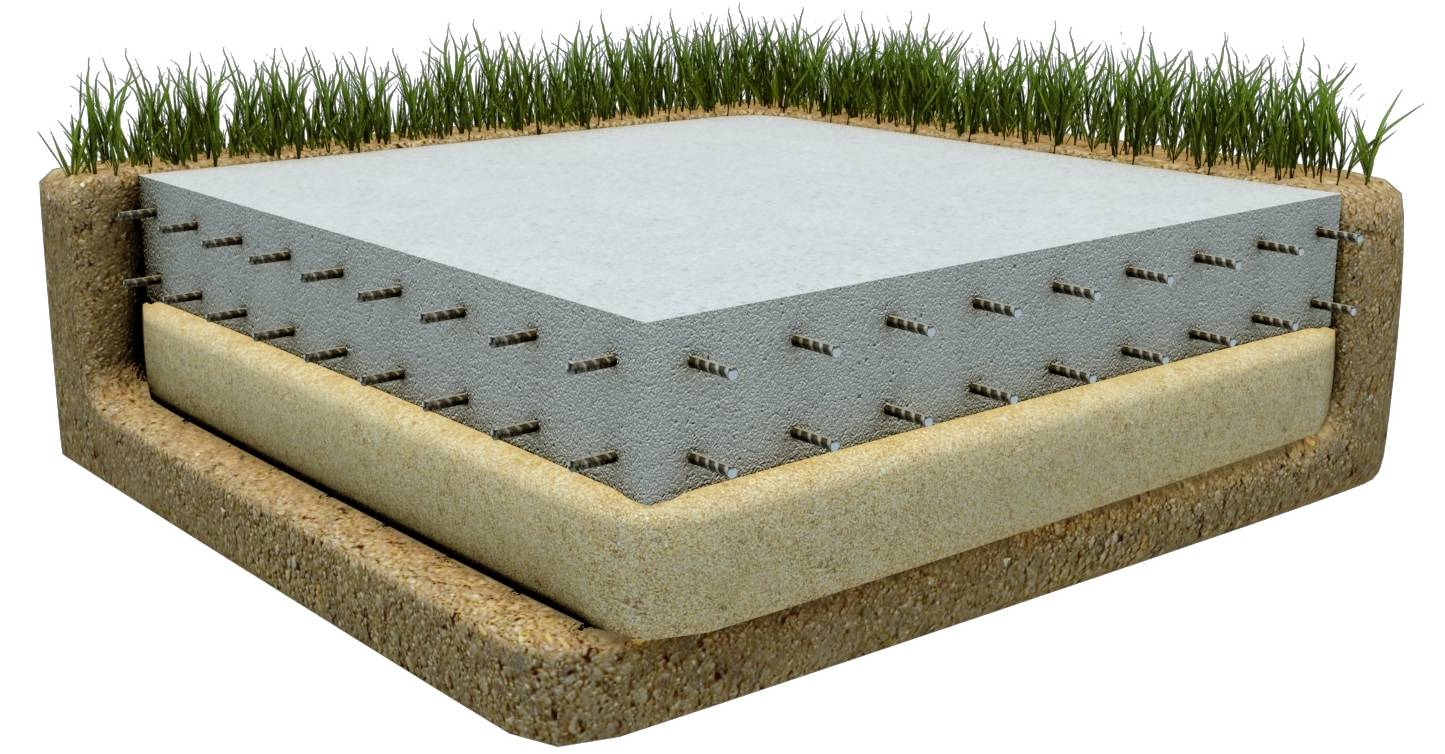

Плитный фундамент
Плитный фундамент представляет собой монолитную железобетонную конструкцию, которая заливается в грунт и рекомендуется при возведении зданий на нестабильных песчаных почвах.
Заливается под всем зданием. Рассчитать объем основания для дома можно, зная площадь сооружения и толщину плиты.
Фундамент в виде монолитной плиты можно устраивать практически на любом грунте, кроме глинистого
Обычно толщина плиты составляет от 15 до 18 см. При площади дома 54 м2 потребуется 972 м3 бетонного раствора (54*18). Для большей прочности плиты по всей площади устанавливаются «рёбра жёсткости» с шагом 2 или 2,5 метра.
Свайный фундамент
Такой вид опор обычно возводится на неустойчивой почве с большой степенью деформации или на местности с уклоном. Сваи могут быть различных типов.
- винтовые сваи толщиной 108 мм и степенью прочности от 5 до 7 тонн используют для возведения фундамента под 1 или 2-этажные дома из пеноблоков. Расстояние между опорами не менее 2 метров;
Лопасти винтовых свай обеспечивают вхождение в грунт с минимальным сопротивлением, по принципу штопора
висячие сваи позволяют обеспечить прочность дома благодаря силе трения между ними и грунтом в процессе их забивания;
Сваи называют висячими, так как опоры не опираются полностью на твёрдые слои грунта
сваи-стойки углубляются в землю до уровня более плотных слоёв почвы. Такие сваи очень надёжны и могут выдерживать большую степень нагрузки, не изменяя своих показателей с течением времени.
Сваи-стойки опираются на твёрдые грунтовые слои и способны выдерживать большие нагрузки
Основные ошибки и советы по строительству

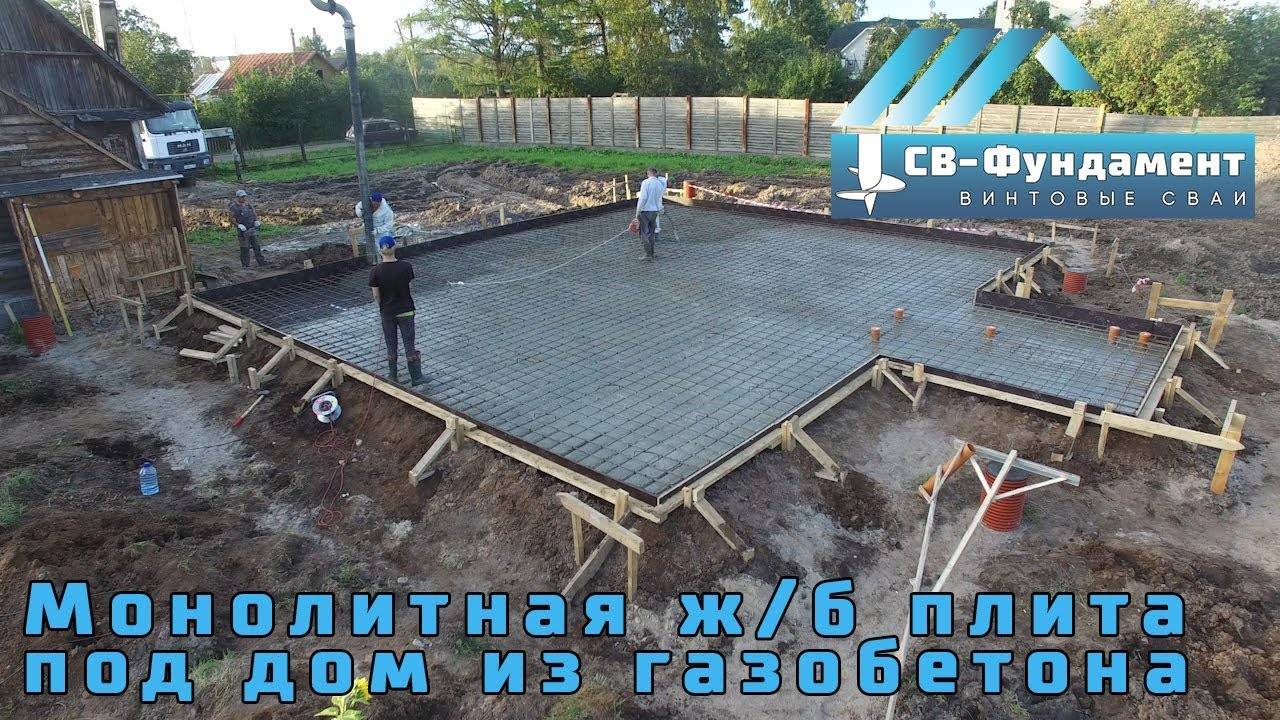

Чтобы дом из газобетона на плитном фундаменте прослужил не менее 100 лет, индивидуальному застройщику необходимо заранее разобрать распространенные ошибки:
- Отказ от армирования или выбор арматуры несоответствующего диаметра. Дома из газобетона плохо переносят деформирующие нагрузки, которые могут возникнуть из-за разрушения фундамента. Последнее возможно, если бетонный монолит недостаточно устойчив к деформирующим нагрузкам. Чтобы исключить такую вероятность, изготавливают армокаркас согласно установленным правилам по отношению к заданным условиям.
- Глубокое заглубление плиты при нестабильных грунтах. Уберечь хрупкий бетон от нагрузок можно таким образом, чтобы основание поднималось и опускалось вместе с подвижками почвенных масс. Такой вариант возможен, если построить мелкозаглубленный «плавающий» фундамент.
- Слишком толстая плита. Увеличение этого параметра привет к дополнительным расходам, поэтому, если по проекту дом будет массивным или иметь больше двух этажей, то выбирают подтип плитного основания – фундамент с ребрами жесткости.
Требования к монолитному фундаменту
Монолитный фундамент в соответствии с ГОСТ должен обладать следующими свойствами:
- Прочность. Чтобы фундамент был устойчивым и выдерживал все нагрузки, следует правильно рассчитывать глубину заложения фундамента, его несущую способность, размеры конструкции основания и его давление на грунт.
- Долговечность. Для обеспечения долговечности оснований сооружений необходимо выбирать морозостойкие и водостойкие строительные материалы, а также осуществлять надежную гидроизоляцию фундаментов.
- Экономичность. Достигается благодаря правильному расчету необходимого фундамента, то есть отсутствием перерасхода материалов.
Разновидности фундамента
По способу исполнения он подразделяется на несколько видов. Наиболее распространенные из них:
- столбчатый;
- свайный;
- ленточный;
- монолитная плита.
Частная жилая постройка

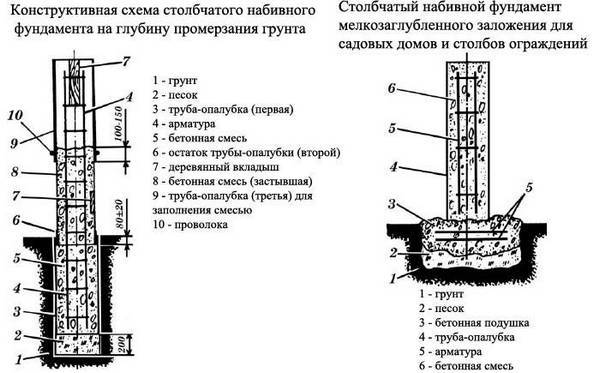

Столбчатый
Применение представленного типа в большей степени оправдывает себя при строительстве щитовых таунхаусов, а, например, дома из газобетона или же финский особняк из брусовой доски, покоящийся на столбах, снискали популярность не только в нашей стране, но и за рубежом.
Технология возведения такого основания сводится к тому, что по намеченному периметру будущей постройки устанавливаются опоры. Они монтируются с определенным интервалом в заранее пробуренные лунки. Диаметр последних носит вариативный характер.
С учетом того, какая глубина является наиболее приемлемой в конкретном случае, строители отдают предпочтение различным видам столбов. В роли опор могут выступать трубы, железобетонные пасынки, бревна, природный камень.
Стобы
Свайный
Еще один вид опорного элемента, получивший широкое распространение в различных сферах строительства, – свая. Современная технология использования свай в качестве ключевой составляющей опорной поверхности представляет собой единый комплекс взаимодополняющих конструктивных элементов.
Такое инженерное решение позволяет исключить деформацию отдельных периферийных частей и обеспечивает равномерное распределение усилия на грунт.
По принципу монтажа сваи свайный фундамент делится на висячий и подпорный.
Схема свайно-ленточного варианта конструкции
Первая категория несущих опор устанавливается в плотные почвенные слои, высота которых достигает нескольких метров. Сваи вбиваются в грунт с расчетным интервалом. Значительная часть нагрузки такой опоры приходится на ее боковую поверхность, в то время как основание выполняет второстепенную роль.
В таком положении грунт под давлением стенок опоры может, что называется, «поползти». Этот недостаток компенсируется следующими способами:
- увеличение сечения заготовок;
- увеличение длины сваи;
- придание форме сваи выпуклостей у основания и в местах бокового контакта с грунтом;
- увеличение плотности установки свай.
Схема установки винтовых свай
Подпорные сваи по своим функциональным возможностям разительно отличаются от предыдущих образцов. В отличие от свайных и висячих опор этот тип базисной конструкции погружается на незначительную глубину с маленьким интервалом между двумя соседними элементами. Средняя высота таких опор составляет 40–70 см. Такая технология свойственна для 1-этажных зданий каркасного типа.

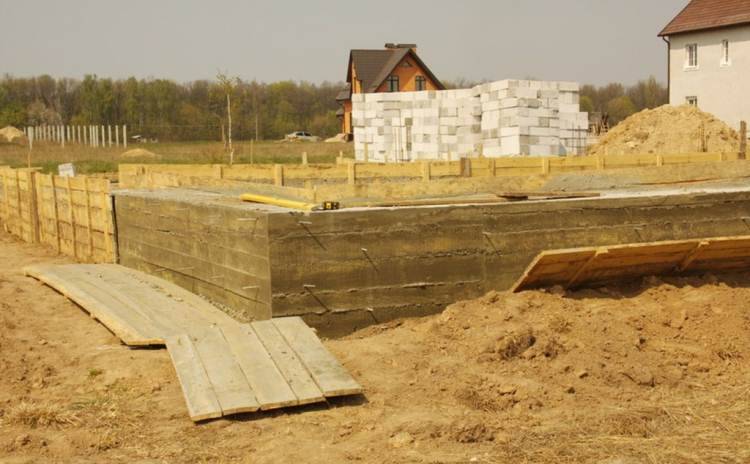

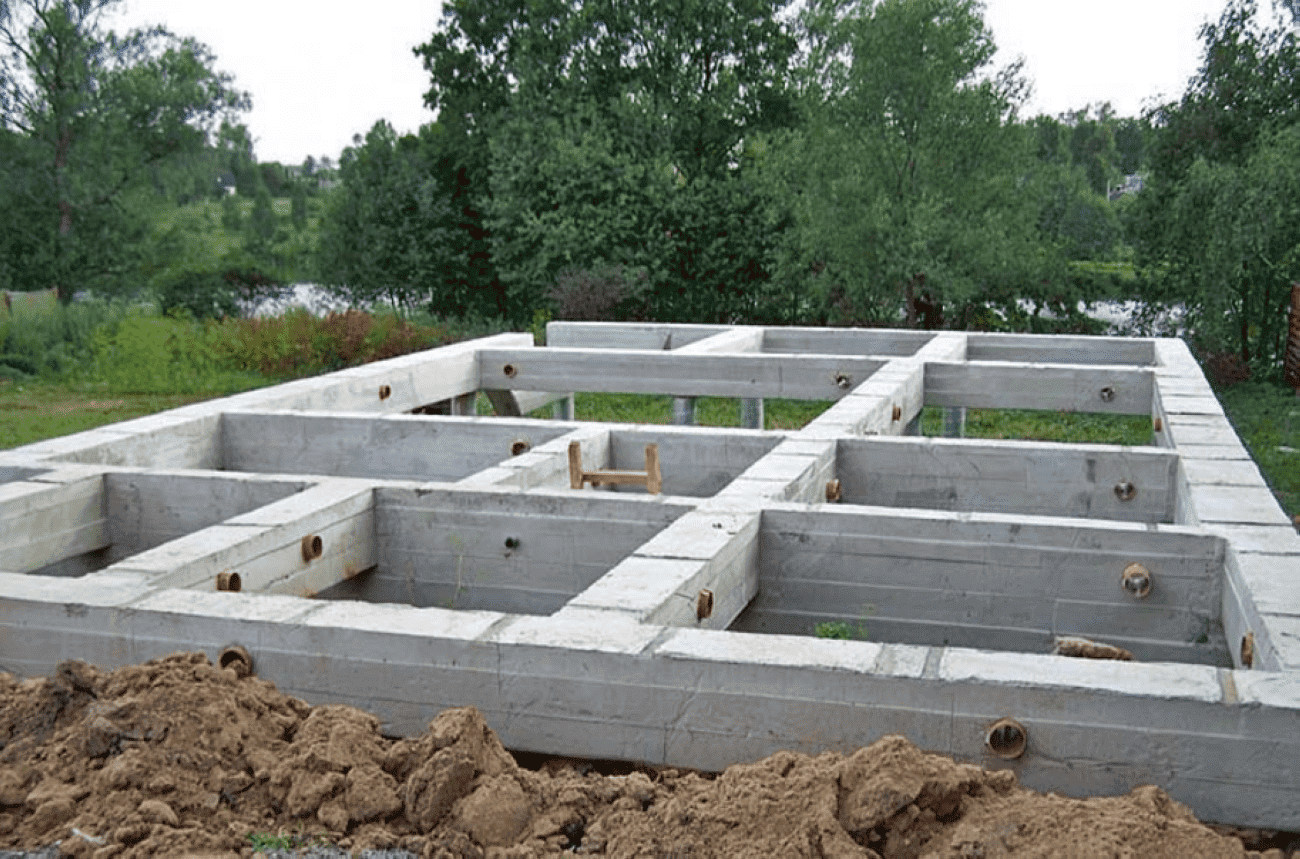

Ленточный
Отдельного внимания заслуживает так называемый ленточный вид закладки основания здания. Его принципиальное отличие заключается в том, что в представленном случае используют блочный тип закладки или же сплошную бетонную ленту.
В соответствии с предъявляемыми требованиями по прочности и степени нагрузки блоки могут иметь полнотелую или пустотелую структуру. Дома из газобетона на основе этой технологии отличаются высокой сейсмостойкостью и долговечностью.
Чертеж с глубиной заложения

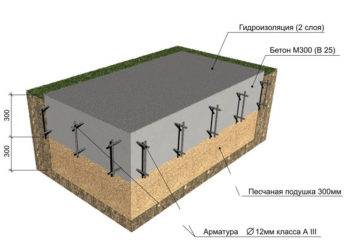

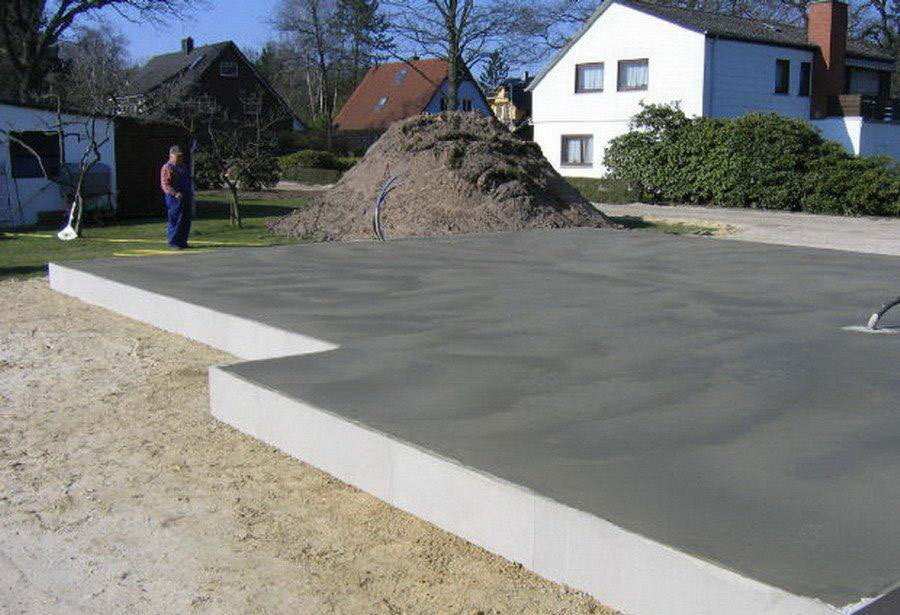

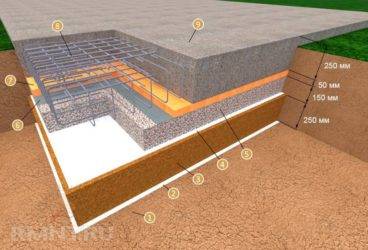

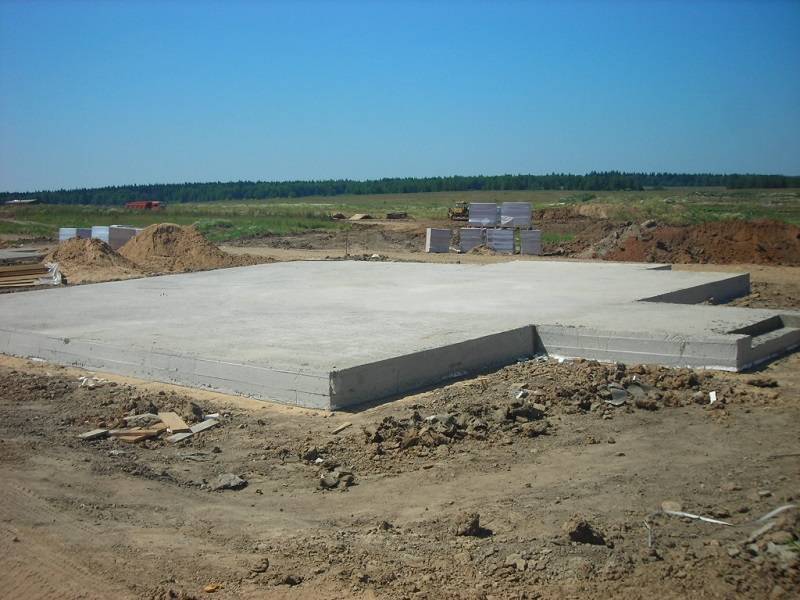

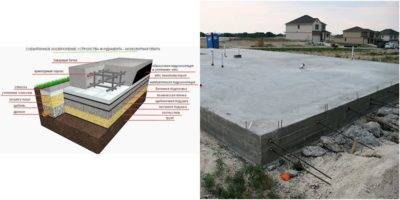

Монолитная плита

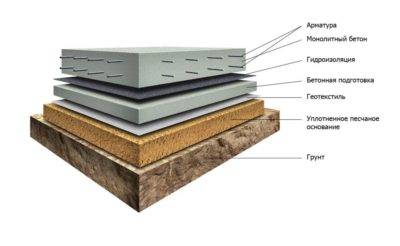

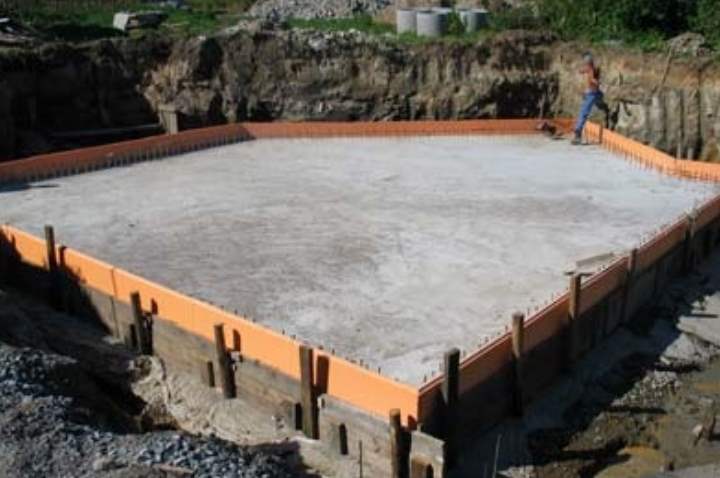

Плитный фундамент – для него характерны большая несущая площадь и исключительно высокий уровень стойкости к сейсмическим колебаниям грунта.
В случае природных катаклизмов, вызывающих смещение или же проседание грунта, такая конструкция останется целой и невредимой благодаря большой площади основания монолитного фундамента, выполненного в виде единой плиты.
Высота такой платформы варьируется в соответствии с условиями конкретной местности. Тем не менее для реализации такого проекта потребуются значительные материальные вложения. В среднем на изготовление только плиты уходит порядка 20–25 м3 бетона, но все зависит от размеров и нагрузок здания.

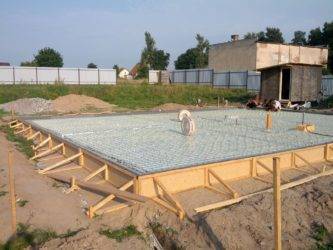

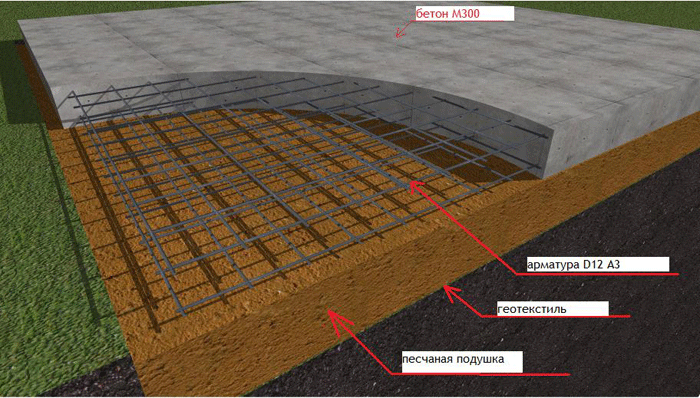

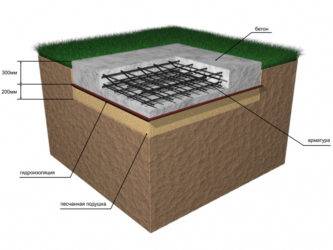

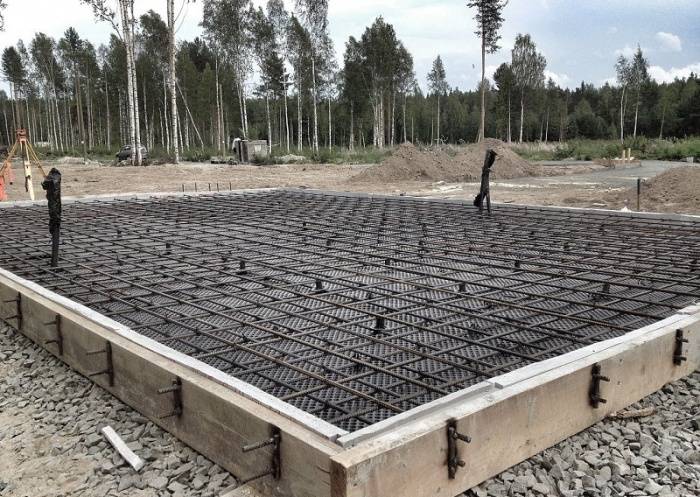

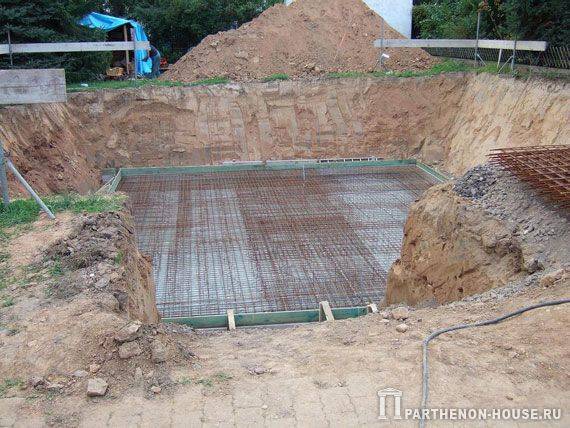

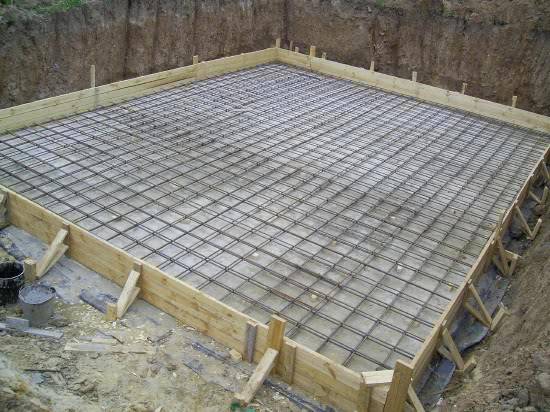

Армирование монолитной плиты
Как сделать фундаментное основание своими руками?
Самостоятельно делать фундамент можно при наличии опыта в строительном деле, имея необходимые материалы и инструменты. Если всё это есть, то надо последовательно выполнить последовательно все пункты плана:
- Подготовительные мероприятия.
- Разметка фундамента.
- Рытьё траншей.
- Устройство песчано-гравийной подушки.
- Изготовление и установка опалубки.
- Монтаж армокаркаса.
- Заливка опалубки.
- Демонтаж опалубки.
- Гидроизоляция.
Подготовительные мероприятия
Подготовка состоит из следующего:
- выбор места под строительство дома из газобетона;
- определение характеристик грунтового основания;
- расчёт МЗЛФ.
Выбор места под строительство
Строительный участок выбирают исходя из предпочтений хозяев усадьбы. Ограничение состоит в том, чтобы дом не должен находиться над подземными коммуникациями любого назначения, также здание не должно строиться вблизи опор мощных линий электропередач.
Определение характеристик грунтового основания
Свойства грунта имеют решающее значение для расчёта фундамента. Характеристики почвы, как было сказано выше, определяются справочными данными или опытным путём.
Расчёт МЗФЛ
Расчётом определяют высоту и ширину фундаментной ленты (смотрите расчёт выше). Оптимальный размер ширины монолитной полосы рассчитывается при условии сдвига баланса нагрузки на грунт и его удельного сопротивления в пользу последнего.

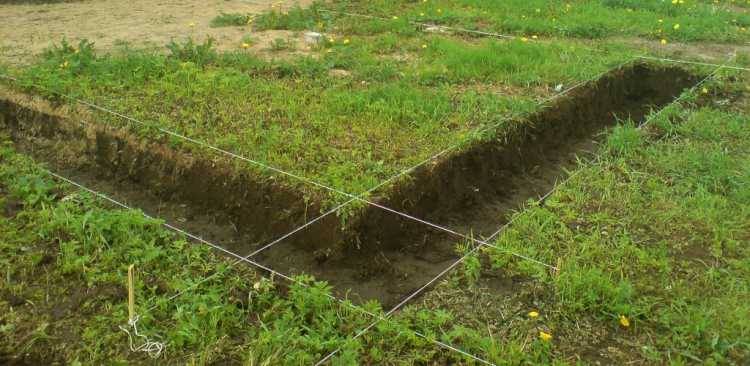

Разметка
Перед началом работ участок очищают от растительности и мусора. Со всей территории снимают плодородный слой грунта.
Реперы вбивают в землю с такой частотой, чтобы шнур не провисал. Для этого колышки чередуют каждые 1,5 – 2 м.

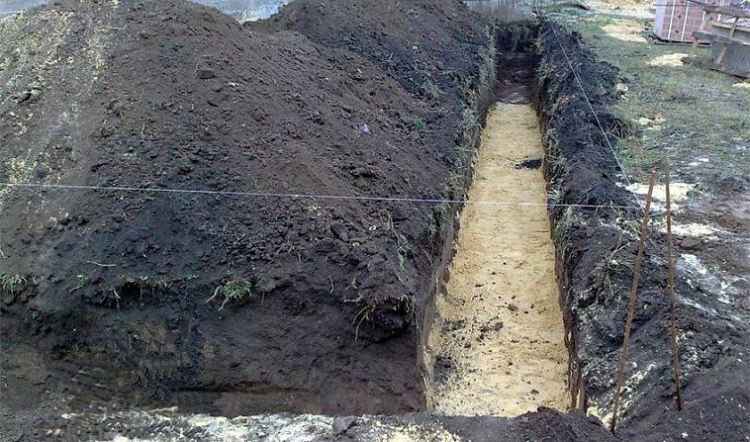

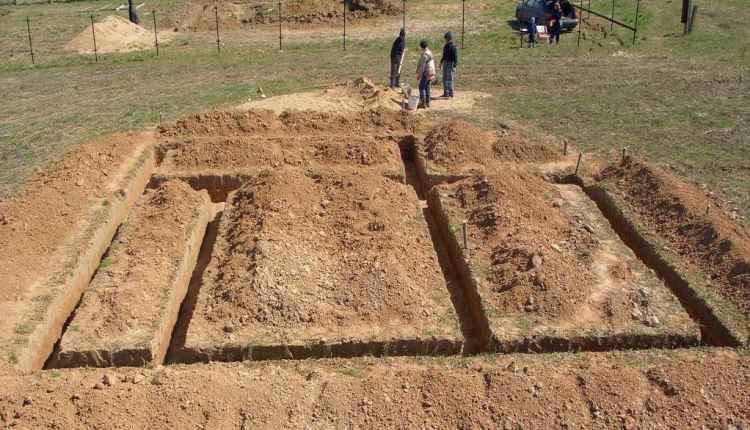

Рытьё траншей
Для этого не используют строительную технику. Траншеи роют лопатами, изъятый грунт выносят носилками или вывозят тачками за пределы стройучастка. На дно укладывают ПВХ плёнку или геотекстиль. Края покрытия заводят вверх и крепят их к стенкам ям щепками или гвоздями.
Глубину канав проверяют нивелиром или лазерным уровнем с помощью рейки. Дно должно быть ниже расчётной отметки подошвы МЗЛФ на толщину подушки.
Устройство песчано-щебёночной подушки
Дно траншей заполняют двумя слоями щебня и песка толщиной каждого слоя 150 мм. Щебень разравнивают и трамбуют. Песок проливают водой для уплотнения и потом тоже трамбуют.

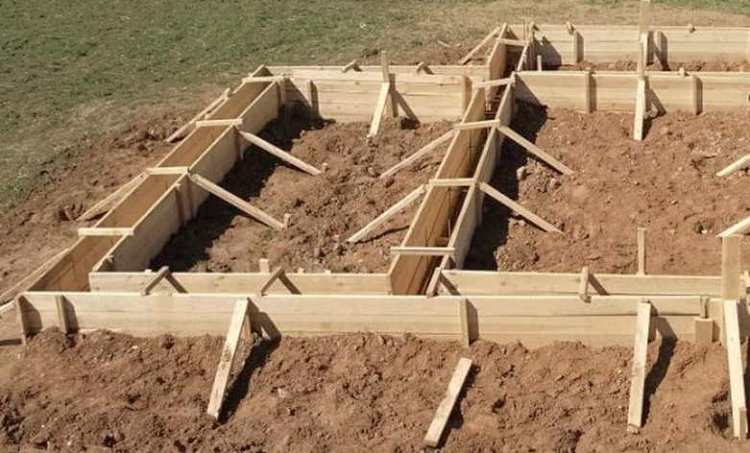

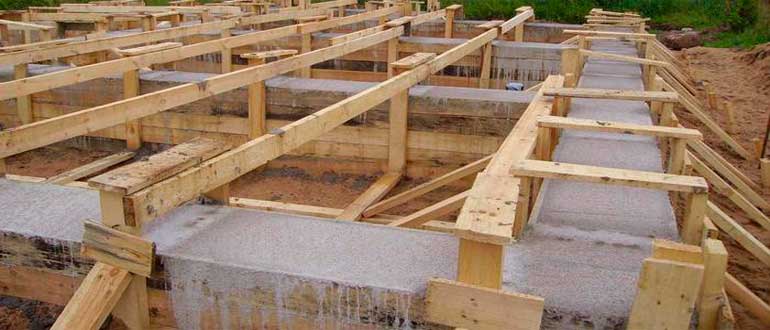

Установка опалубки
Опалубку собирают из досок. Если есть возможность, то лучшим вариантом будет взять её в аренду у строительной организации. Внутреннюю поверхность щитов, установленных в траншеях, покрывают полимерной плёнкой или геотекстилем. Плёнку удобно крепить к древесине степлером.

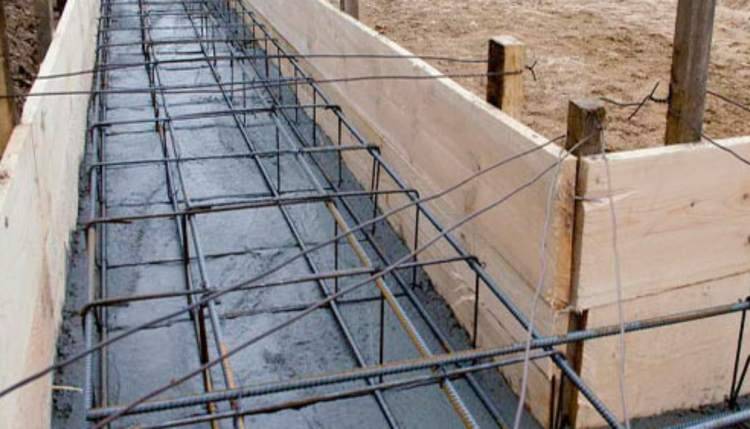

Изготовление армокаркасов
Каркасы собирают из горизонтальных стержней периодического профиля ø 8 мм и вертикальных стержней ø 6 мм. Стальную арматуру соединяют вязальной проволокой. Секции каркасов опускают в опалубку и связывают их между собой. Подробнее об армировании ленточного фундамента читайте тут.

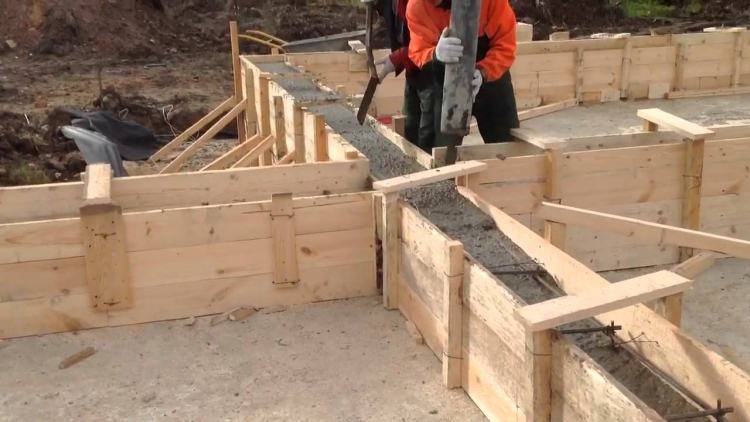

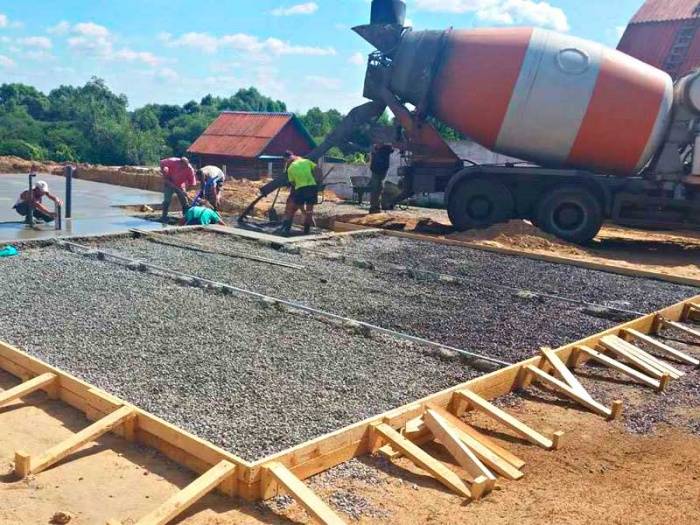

Заливка бетоном
Для заливки МЗЛФ дома из газоблоков может потребоваться около 8 -10 м3 жидкого бетона. Замешивать раствор в таких объёмах, даже с помощью бетономешалки, будет очень трудоёмко, да и процесс может растянуться сильно во времени.
По окончании заливки поверхность бетона закрывают плёнкой для защиты от солнца и дождя. Периодически нужно контролировать процесс твердения бетона и снимать плёнку.
здесьтут
Демонтаж опалубки
Через 20 суток, не дожидаясь окончания 30-дневнего срока, можно приступать к демонтажу опалубки. Снимают упоры и распорки. Благодаря плёнке, щиты будут легко поддаваться разборке.

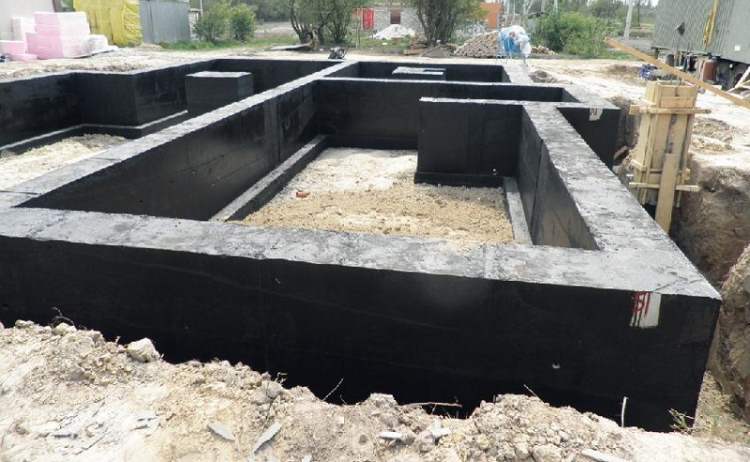

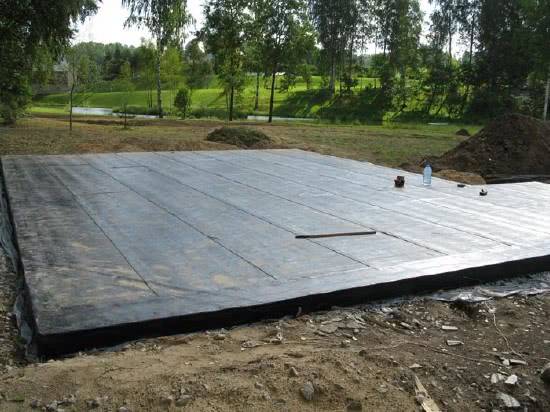

Гидроизоляция
Освобождённые от опалубки поверхности фундаментной ленты покрывают горячей битумной мастикой. В некоторых случаях той же мастикой приклеивают дополнительно слой рубероида. Для обмазки монолита также применяют мастики, разжижаемые растворителями.
Возможные ошибки и советы, как их избежать
Ошибки, допущенные при возведении фундамента, могут дорого обойтись застройщику. Неправильно сделанное основание дома может привести к возникновению разрушительных явлений во всех конструкциях здания.
Специалисты рекомендуют избегать следующих ошибок при возведении:
- Неверный расчёт несущей способности фундамента станет причиной возникновения деформации монолитной ленты с последующим её разрушением. Если есть сомнения в собственных возможностях, то стоит обратиться за расчётом к опытным строителям.
- Использование цемента низкой марки и несоблюдение технологии приготовления раствора может привести к получению слабого и непрочного фундаментного основания. Чтобы избежать этого, надо заказывать доставку готового жидкого бетона у проверенных поставщиков.
- Неполное удаление пучинистого слоя грунта чревато последующим изломом МЗЛФ. Нужно тщательно отнестись к удалению пучинистого слоя почвы.
- Нельзя экономить на гидроизоляции. Надо приобретать качественную битумную мастику и выполнять гидроизоляционные работы в полном объёме.
Какие виды фундамента можно строить из пенобетона?
Благодаря структуре и прочности высоких марок этого материала, которые не уступают по прочности керамическому кирпичу. Его можно использовать для обустройства фундамента следующих типов.
- Мало заглубленный ленточный фундамент со свайными опорами.
- Ленточный фундамент.
- Столбчатый фундамент.
После производства пенобетон проходит процедуру гидратации. То есть, в течение месяца он должен хранится в сухом хорошо проветриваемом помещении без нагрузки. Во время этого процесса он набирает свою полную силу. И только после этого пеноблоки можно использовать для закладки фундамента.

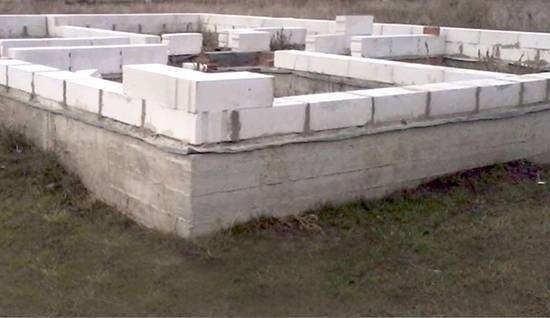

Поставить ленточный фундамент из пеноблоков своими руками сравнительно не сложно и значительно быстрее чем залить его бетоном или сложить из кирпича. Жёсткость легко повышается с помощью армирования рядов пеноблока. Закладка ленточного фундамента происходит следующим образом.
- В первую очередь производится разметка будущего строения. Для начала отмечаются углы постройки по внешнему периметру. На каждом углу необходимо вбить кол и соединить все углы между собой шнуром. Это будет внешний периметр будущей постройки.
- Следующим шагом являются земельные работы. По отмеченному шнуром периметру необходимо вырыть траншею. Как правило, для жилых домов на глубину промерзания почвы. Для остальных помещений достаточно 120 — 90 сантиметров. И шириной на 10 — 15 больше будущей стены.
- Затем на необходимо вырыть траншеи для несущих стен здания.
- Когда траншеи готовы на её дно необходимо засыпать подушку из гравия и песка. Сначала песок и плотно утрамбовать затем гравий. Сверху на подушке нужно сделать цементную стяжку толщиной около 15 сантиметров. На основании бетонной стяжки нужно уложить арматуру не менее 8 миллиметров толщиной. В три нитки. Затем дать стяжке застыть от 7 до 14 дней.
- После полного застывания стяжки на её поверхность укладывается гидроизоляция. Это может быть полиэтиленовая плёнка, рубероид и так далее.
- И уже на гидроизоляционный слой можно укладывать первый ряд пеноблоков на фундамент. После его укладки на первом ряду необходимо сделать паз глубиной 15 и шириной 30 миллиметров. И в этот паз нужно уложить арматуру по всему периметру ряда.
- На первый ряд с помощью скрепляющего материала (цементный раствор или специальный клей) укладывается второй и так далее.
- Когда выгнано необходимое количество рядов фундамент необходимо тщательно изолировать от попадания влаги с помощью гидроизоляционного материала.
Такой фундамент можно использовать для постройки одноэтажных домов из пенобетона, гаражей, бань и так далее. Для более тяжёлых построек этот вид основания не имеет достаточной жёсткости.
Как рассчитать, на сколько заглублять?

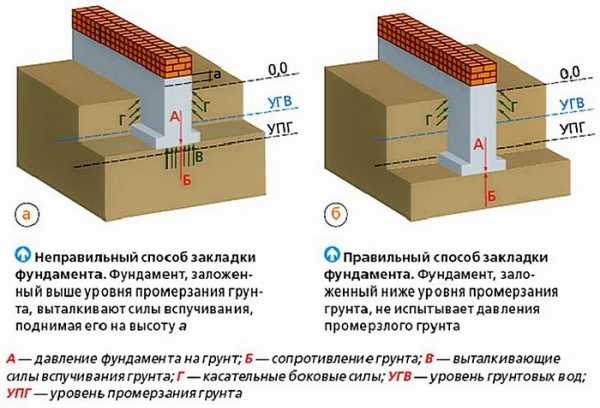

Необходимость предварительных расчетов глубины фундамента объясняется такими причинами:
- Чем ниже опущена железобетонная подушка, тем выше несущая способность твердого дна под ней.
- Для участков с большим содержанием глины траншеи прокладывают ниже линии промерзании или принимают меры, чтобы минимизировать фактор пучения.
- Грунт на территории стройки должен быть достаточно крепким, чтобы выдержать вес постройки.
- Физический и химический состав земли под подошвой дома не должен сильно меняться из-за температурных перепадов окружающей среды.
Для расчета подземной части ленты нужно знать:
- глубину промерзания (Dfn);
- поправочный коэффициент, который учитывает тепловой режим в доме (K).
Как было оговорено выше, степень промерзания определяется климатическими условиями в регионе. Значение этого показателя можно взять в справочной литературе.
Глубина промерзания для некоторых российских регионов приведена в таблице (учтены преобладающие типы почвы):
| Город | Линия промерзания, м | Город | Линия промерзания, м |
| Архангельск | 1,75 | Москва | 1,30 |
| Владивосток | 1,80 | Нижний Новгород | 1,55 |
| Екатеринбург | 1,90 | Орел | 1,30 |
| Казань | 1,75 | Рязань | 1,30 |
| Красноярск | 2,00 | Санкт-Петербург | 1,20 |
| Курск | 1,30 | Челябинск | 2,15 |
Коэффициент K – справочное значение, которое отражает среднесуточную температуру в комнате, сопряженной с фундаментом. Для наглядности ниже приведена таблица, из которой можно брать коэффициент для расчетов:
| Температура в здании, оС | Поправочный коэффициент K | |||
| пол по грунту | пол на лагах | утепленное цокольное перекрытие | подвал | |
| 0,90 | 1,00 | 1,00 | 0,80 | |
| 5 | 0,80 | 0,90 | 1,00 | 0,70 |
| 10 | 0,70 | 0,80 | 0,90 | 0,60 |
| 15 | 0,60 | 0,70 | 0,80 | 0,50 |
| 20 и выше | 0,50 | 0,60 | 0,70 | 0,4 |
Итак, на какую глубину копать? Используя имеющие данные можно рассчитать глубину закладки подошвы (Df) по формуле: Df = (Dfn * K).
В качестве наглядно примера можно выбрать дом с неотапливаемым подвалом в Екатеринбурге, где температура в самом подвале держится в течение дня на уровне 10 оС. Подставляя табличные данные в формулу, без труда можно получить расчетную глубину фундамента: Df = (1,9 * 0,6) = 1,14 м.
Допустим, что на выбранном участке грунтовые воды проходят выше линии промерзания. Тогда к полученному значению нужно прибавить 15 – 20 см для стойкости основания. На какую глубину делать закладку основания?Из расчета видно, что железобетонную ленту нужно заложить на глубину не менее 1,29 м.
