Правила монтажа внутренних водосточных систем ↑
Монтаж наружных систем стока осадков более прост, чем внутренний, включающий в себя конструкцию из труб, состоящую со следующих элементов.
- Воронки.
- Стояки.
- Отводные трубы.
- Выпуски.
Для эффективного функционирования систем нужно придерживаться многих рекомендаций. Например, запрещено располагать водоприемные фитинги рядом с наружной стеной, в противном случае вся сложная конструкция просто замерзнет в зимний период. Обычно все линии монтируют в продольной проекции плоской крыши.
Правила сборки внутреннего водоотвода следующие:
- На этапе планирования всю плоскость крыши разбивают на условные участки.
- Каждый отдельный стояк под водосборником должен располагаться так, чтобы отводить осадки с площади 150-200м².
- Минимально допустимый уклон плоскостей к водосборникам 1-2%, а лучше в пределах 3%.
- Для окончательного отвода воды внизу здания под землей следует проложить коллектор для отвода потока в ливневку или центральную канализационную систему.
- Для сборки конструкции применяются трубы с диаметром 100, 140 или 180 мм (зависимо от расчетной пропускной способности), длина отдельных элементов 700-1380 мм. Поперечное сечение водосточной системы планируют исходя с расчета 1,5см² на 1м² площади участка.
- Воронки подбирают также с обязательным учетом пропускной способности. Их поперечное сечение должно быть подобрано так – 0,75см² на 1м² площади крыши.
- Желательно спроектировать всю систему так, чтобы все стояки находились в отапливаемой зоне, что предотвратит их промерзание зимой.
- Все воронки должны быть надежно закрепленными с кровельным настилом, а стыки с гидроизоляционным слоем герметичны.
- Обязательно наличие у воронок защитных колпаков, предотвращающих попадание в систему листьев и прочего мусора.
Важно
Обязательно следует соблюдать правила размещения воронок. Их располагают в самых низких точках каждого участка кровли, с обязательным уклоном в сторону приемника
В ендовах плоской крыши должно быть минимум 2 воронки. Максимально допустимое расстояние между приемниками на плоской крыше не должно превышать 48 метров, оптимально – 25 метров. Все стыки, в том числе с зажимами (сборные) в обязательном порядке герметизируются.
В умеренном климатическом поясе и в северных широтах нужно продумать функциональность системы в холодное время года.
На невысоких зданиях с плоскими крышными конструкциями можно установить традиционные наружные типы водостоков.
Что представляет собой ливневка в многоэтажном доме
Ливневка на крыше представляет собой трубы, собирающие жидкость с поверхности крыши, направляя ее по водостокам в отводящие трубы, где осадки скапливаются в специальных коллекторах.
Справка! В конструкцию здания включают внутреннюю систему канализации, вода стекает под уклоном по направлению к воронкам для водозабора, которые переходят в вертикальные стояки, далее осадки транспортируются в накопительные коллекторы.
Ливневые системы имеют единую схему строения и состоят из:
1.водозаборной воронки, куда стекают воды. Поверхность ее закрывает решетка от попадания мусора внутрь. Чтобы вход не замерзал зимой, иногда горловину оснащают греющим кабелем.
2.трубы, отводящей жидкость.
3.стояка в виде тубы для отведения осадков. Трубу изготавливают из чугунного, стального либо асбестового материала. Самым распространенным вариантом считается труба из пластика.
4.стояк оснащен ревизией из вставки, имеющей отвод и крышку, прикрепленную с помощью винтов. Ревизия имеет герметичную конструкцию.
5.из водопровода, проложенного под землей, по которому отводится вода в специальный коллектор в форме лотка, сверху скрытого решеткой. Лотки прокладывают вдоль периметра строения.
Какие требования предъявляют к устройству ливневой канализации.
Водоотвод с крыши плоской модификации в любое время должен справляться со своей задачей, качественно удалять осадки с кровли.
Канализация не должна находиться непосредственно у стен строения, потому что возникает вероятность промерзания системы. Водосточные трубы располагают в параллельной плоскости относительно оси вдоль здания.
Из чего состоит устройство:
1.перед тем, как выполнить стяжку из бетона, кровельную поверхность делят на небольшие зоны, имеющие площадь от ста шестидесяти до двухсот метров квадратных. Каждую зону по центру оборудуют стояком и водоприемником.
2.поверхность зоны укладывают под уклоном, направляющую течение стоков к воронкам. Угол наклона равен примерно одному либо двум градусам, но не меньше.
Важно! Необходимый уклон стоит соблюдать, чтобы воды стекали с необходимой скоростью, соблюдая производительность системы. 3.от труб стояков укладывают водоотводы под землей, которые транспортируют жидкость в коллекторы
3.от труб стояков укладывают водоотводы под землей, которые транспортируют жидкость в коллекторы.
4.трубы для ливневой канализации в многоквартирном доме равны ста, ста сорока либо ста восьмидесяти миллиметрам, изготовленных из разного материала. Трубопрокаты согласно СНиП должны иметь длину семьдесят либо сто тридцать восемь миллиметров.
5.поперечный разрез водостока надо подбирать соответственно правилу: метр задействованной плоскости трубы должен выводить воду с одного квадрата кровельной поверхности.
6.крышу покрывают с помощью битумного либо резинобитумного материала, который отличается водонепроницаемостью. Данное свойство имеют наплавляемые материалы, выпускающиеся в рулонах, применяются для герметичной укладки поверхности крыши.
Водоприемные воронки
Основная задача внутреннего водостока – это обеспечение организованного отвода и предупреждение застоя атмосферных вод на поверхности кровли вне зависимости от количества осадков. СНИП рекомендует, чтобы сброс воды осуществлялся в общую либо дождевую канализацию.

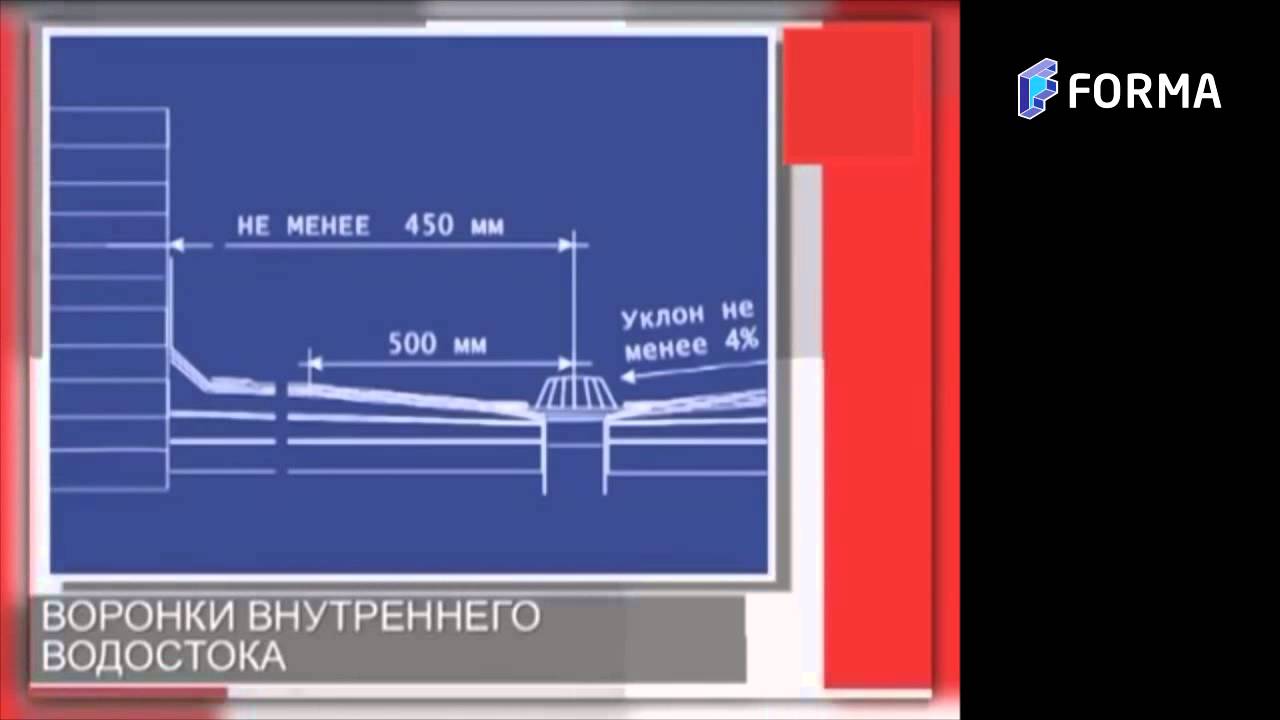

Для обеспечения максимально эффективного отвода воды установка оптимального количество воронок производится из расчета 1 элемент на 0,75 м² площади кровли и 1 см² трубы, предназначенной для стока воды. Воронки внутреннего водостока должны располагаться на кровле вдоль ее оси.
Не стоит забывать о том, что требования СНИП запрещают устанавливать стояки и воронки в толще наружных стен, так как при понижении температуры до минусовых цифр не исключено их промерзание.
При расчете количества воронок необходимо учитывать такие требования СНИП:
- Если не существует никаких ограничений для линейного расширения лотка, то на 12 м этих элементов устанавливается 1 воронка,
- Когда длина лотка более 12 м и его расширение невозможно, рекомендуется дополнительная установка компенсирующей воронки в конце угла кровли,
- При опоясывании лотком строения по периметру рекомендуется проведение совместной установки воронок и компенсаторов.
Требования СНИП рекомендуют проводить расчет требуемого количества воронок исходя из проектной документации, содержащей в себе информацию о геометрических особенностях и размерах кровли.
Очень важно, чтобы количество установленных воронок в точности соответствовало количеству водосточных труб, установленных во всей водосточной системе

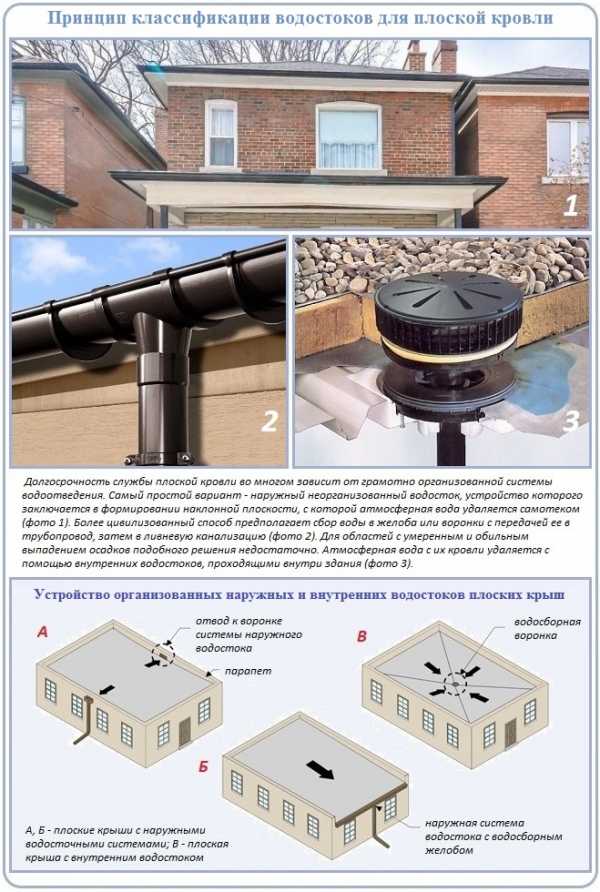

Нюансы установки водосточной системы на плоской крыше
На плоских крышах всё равно должен быть уклон хотя бы в 1-2°, это обязательное условие установки водосточных труб. Как правило, водосборный желоб в наружной конструкции устанавливают с тыльной стены, к которой идёт уклон.
Если планируется внутренний водосток, то уклон в крыше делается в сторону водоприёмной воронки
Такие воронки можно ставить не только по центру кровли, но и у наружных стен, на расстоянии не больше 60 см. При необходимости можно устроить несколько приёмных воронок.
Как правильно установить внешние водостоки на плоской крыше
Водосточная система кровли, как любая другая строительная конструкция, нуждается в расчёте и проектировании. Именно с этого и стоит начать.
Расчёты для наружной водосточной системы
Есть общие правила системы водостока с крыш любого размера:
- для настенных или подвесных желобов угол ската кровли должен быть не меньше 15°;
- наклон продольного желоба делают не меньше 2°;
- высота бортов для желобов – не меньше 12 см;
- нельзя делать расстояния между сливными трубами больше 2 м;
- водосточные трубы рассчитывают, исходя из размеров крыши. На каждый квадратный метр кровли должно приходиться 1.5 см² сечения трубы.
Площадь кровли посчитать очень легко – это задача для пятиклассника.
Если крыша имеет сложную форму, нужно разбить её на прямоугольники и треугольник и посчитать площадь каждого фрагмента отдельно, а затем сложить результаты
Есть сложные формулы для расчёта водостоков, в которых задействованы данные по осадкам в регионе. Но можно значительно упростить задачу. Воспользуйтесь этим алгоритмом, определяющим минимальные параметры:
| Площадь кровли | Min сечение труб, мм | Min сечение желобов, мм |
| Менее 50 м² | 75 | 100 |
| 50-100 м² | 90 | 120 |
| 100-200 м² | 100 | 105 |
Основы монтажа наружного водостока для крыши своими руками: мастер-класс
Иллюстрация
Описание действия
Для монтажа своими руками металлических водостоков для крыши подберите желоба и трубы соответствующего сечения. Кроме них вам потребуются соединительные муфты и углы, если таковые есть на вашей кровле. Чтобы подсоединить водосток к стене, нужно ещё подобрать колено к воронке.
Для крепления лучше использовать универсальные металлические кронштейны для водостока. Их можно согнуть под любым углом, соответствующим наклону вашей кровли.
На схеме наглядно показано, как должен располагаться желоб относительно свеса крыши.
Согните язычок кронштейна под углом, соответствующим вашему скату.
Закрепите кронштейн с помощью саморезов
Обратите внимание: систему водостока удобнее монтировать ещё до конца монтажа кровельного материала, чтобы он вам не мешал.
Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр.
Закрепите кронштейны по всему скату на расстоянии не более 60 см друг от друга.
В крайнем желобе разметьте и выпилите отверстие для приёмной воронки.
Если ваш желоб металлический, слегка отогните края вырезанного отверстия в наружную сторону.
Закрепите желоб на кронштейнах с помощью клемм или гибких язычков, установите воронку.
Установите заглушку в конце желоба.
Если вы устанавливаете внутренние или наружные углы, соединительные муфты, то обрезиненные части нужно обработать силиконом.
Зазор между желобами при соединении не должен быть больше 2 мм.
Установите колено водосточной трубы, которое направит водосток ближе к стене и закрепите на стене муфты для монтажа труб.
Установите сливные трубы и закройте муфты винтовыми замками или клеммами.

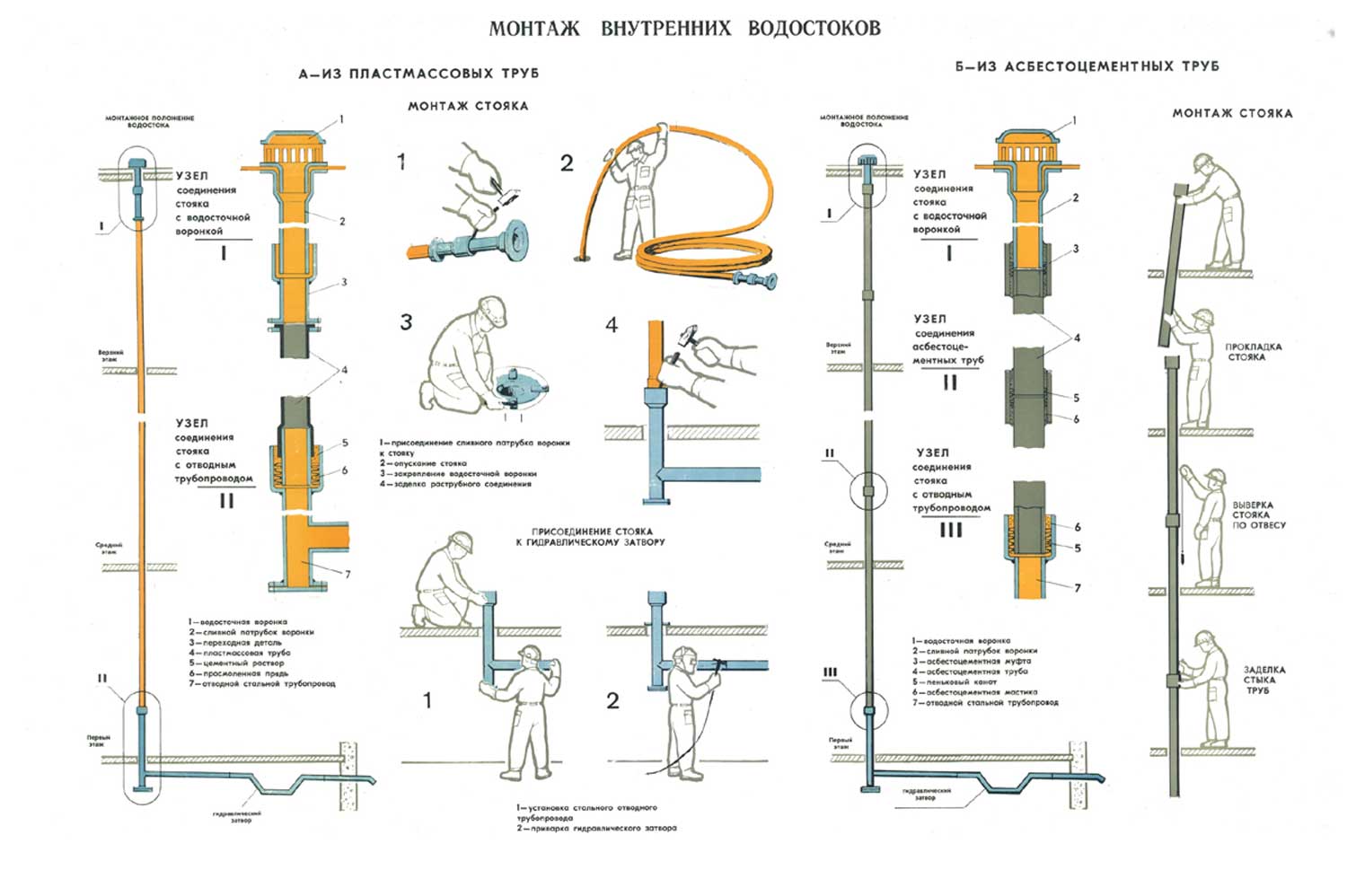

Установка внутренних водостоков на плоской крыше своими руками
Внутренний водосток – конструкция более сложная в монтаже, чем наружный. Она тоже требует тщательных расчётов и имеет нюансы в установке:
Ни в коем случае внутренние водостоки не прячут в толще стен. Для них обустраивают шахты или коробы
- если трубы располагаются внутри неотапливаемых помещений, то необходимо предусмотреть их обогрев с помощью кабеля;
- если в здании есть чердак, в нём обустраивают утеплённый трубопровод с уклоном;
- в стояках следует предусмотреть окошки для прочистки в случае засорения.
Расчёт внутреннего водостока
Для внутреннего водоотвода требуется по одной приёмной воронке на каждые 0.75 м² кровли. Сечение трубы стока – 1 см на те же 0.75 м². Специалисты не рекомендуют приближать стояки водоотвода к наружным стенам, чтобы избежать их промерзания.
Для крыши площадью 200 м² достаточно сливной трубы диаметром 100 мм.
Монтаж внутренней водосточной системы своими руками: видеокурс
Внутренний водосток можно изготовить самостоятельно, но, если вы не уверены в своих силах, лучше доверьте это профессионалам. Видеокурс о том, как установить внутренний водосток своими руками:
Материал изготовления водосточных систем
Современный организованный водосток наружный самая востребованная система отвода воды с поверхности кровли. Сегодня на отечественном рынке компании – производители предлагают широкий выбор продукции, которая отличается материалом изготовления, формой, сечением желобов и диаметром водосточных труб, как для внутреннего водостока. так и для внешнего.
Водосточные ПВХ системы характеризуются рядом преимуществ:
- устойчивость к атмосферным осадкам;
- небольшой вес;
- отсутствие коррозии;
- простота и легкость монтажа, который осуществляется клеевым способом или с использованием резиновых уплотнителей.
Не менее популярны водостоки, сделанные из оцинкованной стали, имеющие полимерное покрытие, поскольку они долговечны и прочны.
Пример оригинальный организованных водостоков на видео:
Рис. 1 Водосточная система RUFLEX
Для удаления воды с кровель должен предусматриваться внутренний или наружный организованный водоотвод.
Внутренний водоотвод предусматривается преимущественно в отапливаемых зданиях и сооружениях с рулонными и мастичными кровлями.
На кровлях из мелкоштучных материалов, асбестоцементных волнистых листов, листовой стали, меди, металлочерепицы и металлического профлиста должен предусматриваться наружный организованный водоотвод. При соответствующем обосновании может быть предусмотрен внутренний водосток на таких кровлях с отводом воды через воронки в ендовах.
В соответствии с п. 1.49 СНиП 2.08.01 допускается предусматривать неорганизованный водосток с крыш 1-2 этажных зданий при условии устройств козырьков над входами. Для исключения образования льда на элементах наружного водоотвода предусматривают электрообогрев всех его элементов и наружных лотков до ливневой канализации.
Водосточные воронки внутреннего организованного водоотвода должны располагаться равномерно по площади кровли на пониженных участках.При организованном водоотводе площадь кровли, приходящаяся на одну воронку, должна устанавливаться расчетом по СНиП 2.04.03 и СНиП 2.04.01.
Оси воронок внутреннего водоотвода должны находиться на расстоянии не менее 600 мм от парапетов и других выступающих частей здания. Местное понижение кровли в местах установки воронок должно составлять 15-20 мм в радиусе 0,5 м.
При неорганизованном водоотводе вынос карниза от плоскости стены должен быть не менее 300 мм
Общие сновные требования к системе отвода осадочных вод можно сформулировать следующим образом:
поверхность покрытия крыш должна быть устойчивой к воздействию осадков и мороза;
материал кровельного покрытия должен
обладать устойчивостью к воздействию света и повышенной температуры;
накапливаемые на поверхности крыши осадки посредством определенной водоотводящей системы должны быть удалены в сторону от здания;
с поверхности обычных крыш (а также крыш, приспособленных для ходьбы, эркеров, крыш с зелеными насаждениями) осадочные воды должны удаляться посредством рассчитанной системы водонакопления и водоотвода; при этом основными элементами отвода осадочных вод выступают водоотводные каналы, галтели, каналы накопления шлаковых вод и водоотводные колодцы с воронками.
водоотвод должен быть обеспечен соответствующим углом наклона ската крыши;
наклон ската в сторону водоотводной системы может быть уменьшен только на скатных крышах за счет применения «кобылок» (это набивки внизу стропил для образования более пологого ската);
водоотводный желоб, канал, галтель, лоток не должны сужаться в направлениистока воды;
каналы карнизов должны быть устроены таким образом, чтобы была обеспечена защита здания против снега (льда, сосулек, наледи);
поперечное сечение кровельного выпускного желоба (F) и наклон в сторону стока воды должны быть обеспечены при любой поверхности ската;
Как выбрать тип водостока
Подбор водосточной системы – не такая простая задача, как кажется. Есть много нюансов, которые следует учитывать:
- на юге страны, где вода на крыше замерзает крайне редко, лучше использовать внешние водостоки;
- в умеренном климате, если в доме нет чердачного помещения, внешние водостоки неэффективны;
При замерзании влаги снаружи, изнутри она постоянно будет подтаивать, но не найдёт выхода из-за ледяных заторов в желобах. В результате мокрые пятна на потолке вам гарантированы
- на севере вода часто замерзает и ледяные заторы могут разорвать трубы наружного водостока. В этих условиях наружные водостоки имеет смысл обустраивать только в нежилых зданиях без отопления;
- самыми надёжными для жилых домов с плоской кровлей считаются внутренние водостоки. Их сливные трубы постоянно находятся в тепле, так что никаких ледяных пробок в них не образуется.
Скатная крыша
Для скатных крыш малоэтажных домов обустраивают внешний водосток вдоль кранизных свесов кровли. Это система горизонтальных желобов, проложенных с небольшим уклоном (3 — 3.5°) к водоприемным воронкам. А воронки служат узлами соединения с вертикальной водосточной трубой, которая заканчивается угловым сливом над дождеприемником ливневой канализации.
Для организации горизонтальной и вертикальной части водосточной системы предусмотрены дополнительные элементы, стыковочные узлы, крепления к фасаду и обрешетке кровли. Подробнее в статье: устройство водостока со скатной крыши.
Все производители предлагают несколько типоразмеров желобов и труб (от двух до пяти), которые в зависимости от размеров и конструктивных особенностей кровли позволяют оптимизировать систему по производительности водостока. Если не принимать в расчет элементы крепления, то основные детали системы делают либо из пластика, либо из металла.
Металлический водосток
В этой категории доминируют системы из холоднокатаной горячеоцинкованной листовой стали толщиной 0.5 — 0.7 мм. Многослойное защитное покрытие сделано по такой же технологии, что у профлиста или металлочерепицы, и имеет в качестве базовых цветов ту же самую палитру. Поэтому в декоративном отношении стальной водосток совместим с этими кровельными материалами.
Помимо стали, водосточные системы делают из таких цветных металлов:
Алюминий. К достоинствам относится небольшой вес и простота монтажа. Один из наиболее известных отечественных производителей, компания Линкор, предлагает готовые системы с порошковой окраской деталей в нескольких базовых цветах или изготавливает под заказ в любом оттенке палитры RAL.
Цинк-титан. Это многокомпонентный сплав из нескольких металлов с преобладанием цинка (если быть точным, то это практически чистый химический цинк — более 99% состава). Добавка титана увеличивает прочность, а меди — улучшает пластичность сплава. Относится к элитным материалам — водосток из этого сплава предназначен для фальцевых крыш из цинк-титановых листов или для кровли из сланцевой черепицы, которая имеет такую же цветовую гамму. Изначальный цвет — серый, возможно искусственное патирование в серо-голубой или темно-серый оттенок. Со временем может менять цвет почти до белого (зависит от состава легирующих компонентов).
Медь. Элитный материал, водостоки из которого имеют узкую специализацию —медная фальцевая кровля, керамическая или сланцевая черепица. У полированной меди со временем происходит естественное патирование. Но на рынке есть предложения по продаже оксидированных и искусственно патированных водосточных систем (например, производства компании Fricke).
Также возможно устройство системы без прокладки горизонтальных желобов под свесом карниза. Такие решения используют на крышах из плоских кровельных материалов.
Первоначальный сбор и организация отвода происходит непосредственно на кровле с помощью разжелобовок и ендов, в устье которых устанавливают водосборные воронки. А дальше вода транспортируется по водосточной трубе к приемнику ливневой канализации.
Пластиковый водосток
Материал изготовления — поливинилхлорид (ПВХ). В отличие от металлических водостоков здесь нет «привязки» к кровельным материалам. Но есть другой аналог покрытия внешних ограждающих поверхностей — виниловый сайдинг.
Так же, как и фасадные панели, детали пластикового водостока изготавливают из модифицированного полимера. Специальные добавки, которые входят в состав ПВХ, обеспечивают стойкость к воздействию ультрафиолета (отвечают за стабильность цвета) и устойчивость к перепадам температуры.
Производители предлагают 5-6 стандартных цветов. Но у всех есть 4 базовых цвета: белый, серый (графит), коричневый и красный (кирпич). Кроме них могут быть также черный и зеленый.
Выбор материала изготовления какие водостоки устанавливать
Изделия из оцинкованной стали не стоит рассматривать для монтажа на жилой дом. Низкая стоимость материалов не сделает установку дешевле: для монтажа потребуется много времени, а герметично собрать изготовленные кустарным способом детали – практически невозможно. Сталь, покрытая тонким защитным слоем оцинковки, начнет ржаветь через 2 – 3 года, придется устанавливать новую систему. Современные бюджетные водостоки изготавливают:
Из пластика – ПВХ.
Из металла в полимерном защитном покрытии.
Эстетичный вид и приемлемая цена: преимущества пластиковых водостоков
Водостоки из пластика: в каких случаях стоит устанавливать ПВХ систему
Недорогие пластиковые детали могут без поломок служить десятилетиями. Изготавливают компоненты из поливинилхлорида – полимера на основе акриловых смол. Желоба и трубы имеют сверхлегкий вес, удобны в транспортировке и не требуют специальных навыков при монтаже.
Элементы пластиковой системы
Отлично подойдут пластиковые системы для установки на невысоких одноэтажных жилых домах, хозяйственных постройках, гаражах, дачных домиках. Монтируются на старые кровли с крепежом на ветровой доске. Производители рекомендуют ПВХ для организации водостока на крышах мансардных этажей: пластиковые лотки практически бесшумные, в отличие от металлических.
Материал достаточно хрупок и не отличается прочностью. Подвержен механическим повреждениям, особенно при низкой температуре воздуха. Поэтому при выборе системы для установки пластикового водостока для крыши в регионе с холодным климатом стоит предусмотреть одновременный монтаж греющего кабеля. Кровельное покрытие обустраивают с обязательным наличием снегозадержателей, чтобы снизить риск поломки водостока при схождении снега.
Водостоки из металла с полимерным слоем относятся к средней ценовой категории. Изготавливают детали из сплава стали, сверху наносят несколько слоев полимера для защиты короба от воздействия воды. При расчете водосточной системы следует учесть и цену монтажа: устанавливать самостоятельно металлопластиковые детали сложно. Желоба имеют достаточно большой вес, монтировать на высоте лотки в одиночку нельзя.
Металлопластиковый водосток: детали
При сборке необходим специальный инструмент и навыки работы с металлом: металлопластиковые детали нельзя резать болгаркой или насадкой на дрель. Полимерное покрытие чувствительно к температуре, при перегреве оно отслаивается. Также металлопластиковые изделия требуют аккуратного обращения при погрузке и транспортировке: поверхность должна быть закрыта. Царапины на полимере – это проводники воды на металлическое основание, соответственно, в точках повреждений быстро образуется ржавчина.
Металлопластик – оптимальный выбор для:
Сборки водоотвода для загородных коттеджей большой площади и высоты.
Монтажа лотков на стропильные доски – допускается увеличение интервала между креплениями до 90 см.
Установки в сложных климатических условиях.
Сифонные и самотечные ВВ – что они собой представляют?
Все внутренние системы для отвода дождевой воды делят на две группы. К первой относят самотечные водостоки, заполняемые водой лишь частично. Они отводят ее по наклонным желобам по принципу свободного течения водного потока. Сифонные системы являются более сложными в монтаже, но они обеспечивают и большую эффективность работы ВВ.
Сифонное устройство заполняется водой полностью, что приводит к формированию водяного столба между местом вывода осадков в «ливневку» и воронкой. При падении уровня жидкости во ВВ (в его вертикальной зоне) образуется разряжение. Оно затягивает воду из воронки и отправляет ее в стояк, установленный внутри здания вертикально. Такая схема позволяет удалять осадки не самотеком, а принудительно.
Сифонное устройство внутреннего водостока
Обязательным элементом сифонной системы является наличие стабилизаторов водяного потока – специальных устройств, которые исключают вероятность попадания воздуха в трубу. В стабилизаторы жидкость попадает через отверстия, расположенные сбоку сифона. Чтобы рассмотренная система работала стабильно, она должна быть герметичной
Поэтому так важно при ее монтаже точно подбирать трубы и соединять их, как было сказано, сваркой
Сифонная система внутреннего водостока
А при незначительных объемах воды они переходят в режим функционирования по самотечному принципу. За счет этого добиваются снижения затрат на обустройство ВВ (устанавливают меньше вертикальных стояков и колпаковых воронок). Кроме того, подобные системы характеризуются такими достоинствами:
- водосток, благодаря тому, что воды стекают очень быстро, самоочищается;
- горизонтальные нижние трубы допускается размещать без уклона;
- может использоваться труба минимально допустимого диаметра (85 мм).
Сифонные системы будут нуждаться в ревизиях и ремонтах крайне редко, если в местностях с холодным климатом предусмотреть обогрев водостоков либо выполнить мероприятия по их дополнительной тепловой изоляции. Также специалисты советуют изолировать внутренние трубопроводы материалами с высоким уровнем шумопоглощения, чтобы звук стекающей воды был не слышен в здании.
Устройство
Внутренний водосток – система, обеспечивающая сбор и отведение талых и дождевых с поверхности кровли через водосточные трубы в «ливнёвку». Такая конструкция оборудуется, когда у дома плоская или односкатная крыша. Водосточная система внутреннего типа состоит из следующих элементов:
Устройство внутреннего водостока
Водоприемные воронки. Этим термином обозначают устройства, которые осуществляют первичный сбор жидкости, скапливающейся на поверхности кровли. Материал и цена этого элемента значительно отличается: существуют недорогие модели из пластика или нержавейки и эксклюзивные из меди. Если кровля имеет плоскую поверхность с незначительным уклоном, согласно требованиям СНиП, на нее устанавливаются плоская воронка внутреннего водостока, на скатные – колпаковая. Количество и диаметр этого элемента определяет расчет, учитывающий площадь ската и объем выпадающих осадков. В специализированных магазинах продаются воронка с подогревом, защитными фильтрами и стабилизаторами потока, однако, цена на такие модели значительно выше.
Колпаковая водоприемная воронка
- Отводящие трубы. Так называют трубы, соединяющие воронки и водосточный стояк. Монтаж этих элементов выполняют с небольшим уклоном, чтобы система функционировала самотеком. Диаметр отводящей трубы зависит от размера воронки, количества выпадающих осадков, которое определяет расчет, и требований СНиП. Монтаж выполняется внутри здания, поэтому соединяют элементы с помощью сварки без компенсационных элементов.
- Водосточный стояк. Стояком называют отрезок водосточной трубы, расположенный вертикально внутри здания, через него талая или дождевая поступает в ливневую канализацию. По нормам СНиП диаметр стояка должен соответствовать диаметру отводящей трубы и воронки, так как основная причина протечек – недостаточная герметизация соединительных швов между этими элементами. Водосточная система кровли эффективно работает при условии полной герметичности.
- Крепеж. Монтаж водостока такого типа выполняют внутри здания, система устанавливается при помощи кронштейнов и креплений. Согласно требованиям СНиП, материал крепежных элементов и труб должен совпадать.
- Ревизии. Водосточная система по нормам СНиП включает в себя ревизионные отверстия, через которые выполняют профилактический осмотр и чистку трубы.
Как рассчитать водостоки для плоской крыши
Плоские крыши набирают популярность в частном строительстве. Зачастую это эксплуатируемые кровли. Водосточная система в таких домах внутренняя — ливневые и талые воды поступают в установленные на кровле водоприемные воронки, из них — в водостоки, а затем — в трубопровод дождевой канализации.
Плоская кровля. Без водостоков. В сезон дождей можно выпускать в этот бассейн черепашек, но рано или поздно крыша даст течь, и тогда придется ремонтировать не только кровлю, но и потолки (и спасать невинных животных)
Согласно СП 32.13330.2012, при разработке проекта необходимо рассмотреть возможность кооперирования канализационных систем. В том же своде прописано обязательное рассмотрение использования поверхностных вод для полива, что вполне возможно, если на участке установлен септик с несколькими камерами для многоступенчатой очистки (очищенные стоки так и используют — для полива). То есть ничто не мешает внутренний трубопровод водосточной системы подключить к канализационному (это и есть кооперирование систем). Трубопровод располагают в чердачном пространстве (если таковое отсутствует, допустима прокладка по потолку). К нему подсоединяют воронки. Трубопровод подключают к стояку. Для соединения деталей используют фасонные элементы, оснащенные уплотнительными кольцами. Обязательно предусматривают ревизию и прочистку. Еще один вариант (не самый лучший) — стандартные водостоки, если у кровли есть парапет. В этом парапете делают отверстия, к ним подводят трубы.

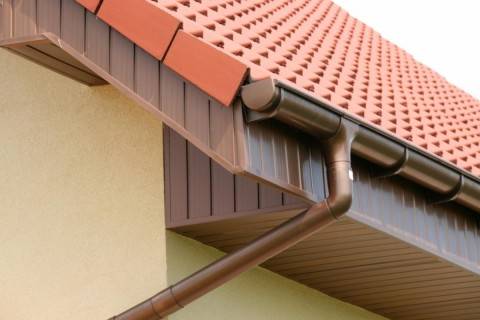

Устройство наружного водостока
- какой бы плоской ни была крыша, уклон (в сторону воронок) в 1–2 % необходим;
- водосборный коллектор устанавливают в заглубленной части здания (или под землей: под землей конструкции утепляют; в помещении допустима открытая прокладка), там же подсоединяют водослив к канализации;
- допустимые размеры труб: длина — 700–1380 мм, диаметр — 100, 140, 180;
- диаметр труб определяют из расчета, что 1,5 см2 сечения отводит воду с квадрата кровли;
- количество воронок определяют из расчета, что 1 см2 сечения водоприемника способен отвести воду с 0,75 м2 кровли;
- воронки должны находиться в утепленных (отапливаемых) местах;
- включение воронок должно быть полностью герметичным — гидроизоляционный ковер приклеивают к бортам воронок;
- обычное количество воронок — одна на секцию крыши;
- воды можно выводить в дождевую канализацию, не совмещая сети.
Вода дырочку найдет — однако лучше, когда эта дырочка плановая и на нужном месте.
Как делать нельзя ни в коем случае (это просто на муниципалитет никто в суд не подал)
Некоторых владельцев домов с плоскими крышами с небольшим уклоном (едва позволяющим воде уйти самотеком) так и подмывает устроить неорганизованный слив. В парапете делают дыру — вода уходит через нее. Настоятельно рекомендуем не заниматься самодеятельностью такого рода: даже если внизу мощная отмостка, а вплотную к ней — лотки дождевой канализации. Вода так угваздает фасад, что знаменитая «брежневка» в сравнении с пострадавшими стенами покажется шедевром архитектурной мысли. Внутренняя водосточная система вовсе не прерогатива плоских кровель — ее вполне можно подсоединить к водостокам скатной крыши, но эта задача для профессионалов. Подобную систему нужно устанавливать на этапе строительства, предварительно разработав проект параллельно с остальной проектной документацией.
