Когда можно ремонтировать прибор – целесообразность
Цена качественного прожектора обычно высока. Опытный мастер может разобрать практически любое устройство, даже герметичное, значит, его возможно отремонтировать. Но надо учесть стоимость запасных частей и сложность ремонта.
Наиболее часто выходит из строя блок питания, ведь долговечными в устройстве являются только сами LED-кристаллы. Подобрать идеально подходящий блок непросто
Здесь важно учесть все параметры по мощности, напряжению, иначе будут последствия для остальных элементов устройства. Если блок питания стоит дороже самого прожектора, ремонт не является целесообразным
В остальных случаях можно попробовать починить прожектор, предварительно подсчитав затраты.
Чтобы светотехническое оборудование работало много лет и исправно, лучше не эксплуатировать его слишком долго. На всю ночь оставлять его включенным не стоит, что сильно расходует потенциал. При монтаже надо тщательно проверять все соединения на наличие плохих контактов – это вызовет скачки напряжения. Данные правила помогут сделать работу прожектора долгой и бесперебойной.
Устранение мерцания

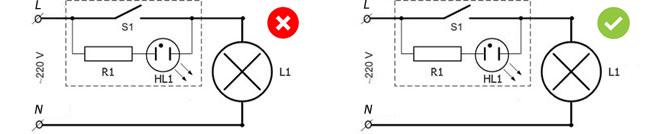

Монтаж на разрыв нуля или ошибки при подключении выключателя приводят к неправильной схеме освещения. В таких ситуациях при отключении функционирование лампы не прекращается, что приводит к периодичному миганию.
Перед тем как исправить этот недостаток, убедитесь, что устранили все негативные факторы, поскольку паразитирующие импульсы тока на проводке появляются даже при повышенной влажности в помещении.
Отключение диода
Для выполнения процедуры понадобятся крестообразная отвертка со шлицом, кусачки, измеритель напряжения и пассатижи. Более дешевые разновидности приборов не оснащены устройствами для защиты от мерцания при выключенном состоянии. Это резистор, установленный на электронную плату и защищающий от малого тока, поступающего с подсветки выключателя. Попробуйте отключить диод.
Отключите подачу электроэнергии, обесточив автомат — необходимо для повышения безопасности во избежание поражения током. Используйте мультиметр для измерения напряжения на контактах. Демонтируйте выключатель с неоновой или диодной подсветкой, применив отвертку. Удалите накладки с устройства и оттяните их в сторону пола, приложив малое усилие.
Открутите два шурупа, используемых для фиксации выключателя и усиков, снимите провода с питания диода или перекусите нужный провод кусачками.
Замена коммутирующего аппарата
Для выполнения действия понадобятся отвертки, мультиметр, кусачки и пассатижи. Крупные отвертки необходимы для снятия выключателя из гнезда в стене, а мелкие — для обесточивания контактов.
Метод актуален, если нет возможности отключить питание диода, что может быть связано с конструктивными особенностями выключателя. Предпримите те же меры безопасности, что и в предыдущем способе — обесточьте квартиру, отключив автомат, а затем убедитесь в отсутствии напряжения на контактах при помощи мультиметра.
Снимите накладки и вытащите из стены выключатель (читайте метод, описанный в «Отключении диода»). Отсоедините кабели на коммутирующей устройстве, замените выключатель, сохраняя последовательность подключения проводников. Уложите кабель и установите фурнитуру. Не спеша закрутите шурупы, фиксирующие выключатель, избегая попадания питающих проводов под зажимы.
Перед выполнением демонтажа пронумеруйте проводники и гнезда, чтобы избежать в дальнейшем путаницы. Соблюдайте обратную последовательность при установке нового выключателя.
Включение дополнительной лампы
Метод уже был описан выше — достаточно вкрутить обычную лампу накаливания или галогенку в любое гнездо люстры. Включать ее необязательно.

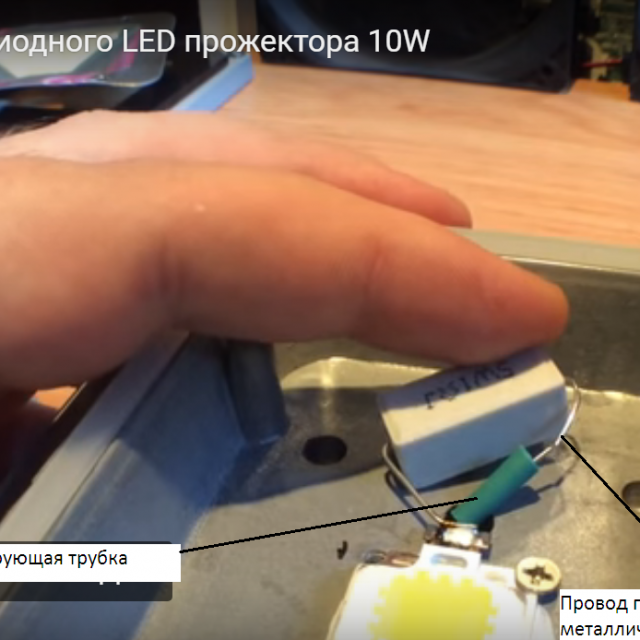

Шунтирующий резистор

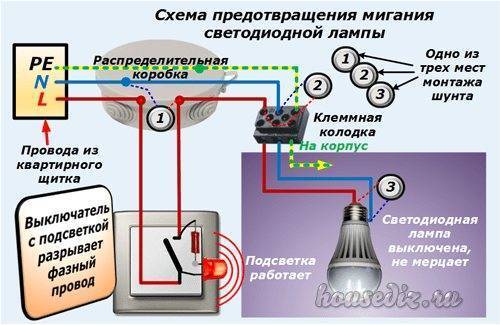

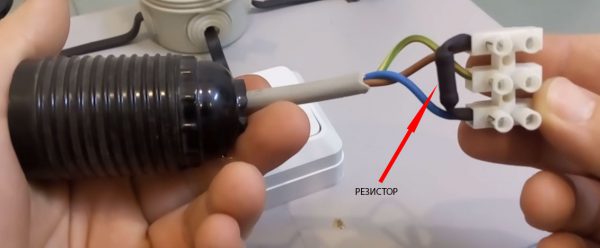

Подключите резистор к электрической схеме, заизолировав его термоусадочной лентой. Идеальным вариантом для монтажа станет распределительный щиток. Установите резистор между проводниками «фазы» и «нуля», параллельно цепи с лампой. Для этого используйте специальные зажимы.
Если нет возможности подключить резистор в распределительную коробку (запрятана глубоко в стене или внутри нет свободного пространства), припаяйте его к фазному или нулевому проводу на осветительном приборе, а концы спрячьте в клеммник.
У этого метода серьезный недостаток — резистор при эксплуатации нагревается, а если будет неправильно подобрана мощность, это может привести к возгоранию. Современный счетчик электроэнергии будет учитывать наличие резистора, за который взимается дополнительная плата.

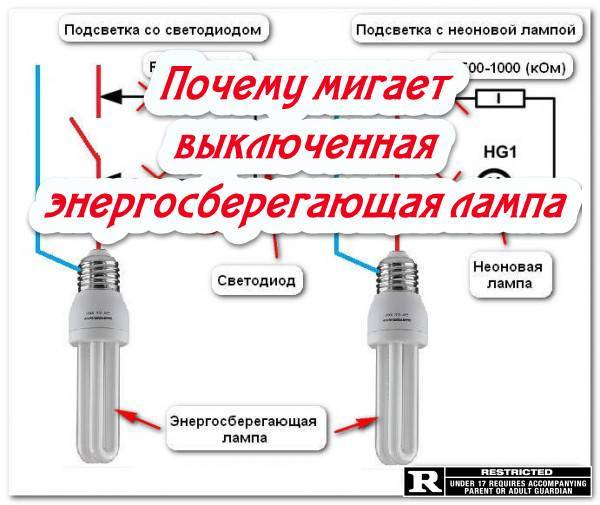

Причины мигания при выключенном свете
Неисправность и проблемы проводки
Если лампа моргает после выключения с определенной периодичностью, то сначала нужно узнать, куда приходит фазовый провод из распределительной коробки: на контакт выключателя или на светодиодный светильник? Если фазовый провод приходится на один из контактов выключателя, то эта правильная схема подключения. Иначе электронная схема запуска будет находиться под потенциалом, и убрать мигание светодиодной лампы не получится независимо от любых дальнейших действий. В общем, этот шаг должен стать первым на пути к решению поставленной задачи.
Если первый этап пройден, но лампа мигает как и прежде, то причиной этому может быть наведенное напряжение или, говоря простым языком, наводки в сети. Появление потенциала на отключенном проводе возможно в случае, когда параллельно с ним проложен другой силовой провод. Серьёзно задуматься о замене электропроводки стоит тогда, когда светодиодным светильником управляет простой выключатель без подсветки. Если же используется выключатель с подсветкой, то сначала стоит ознакомиться с более простыми вариантами решения проблемы.

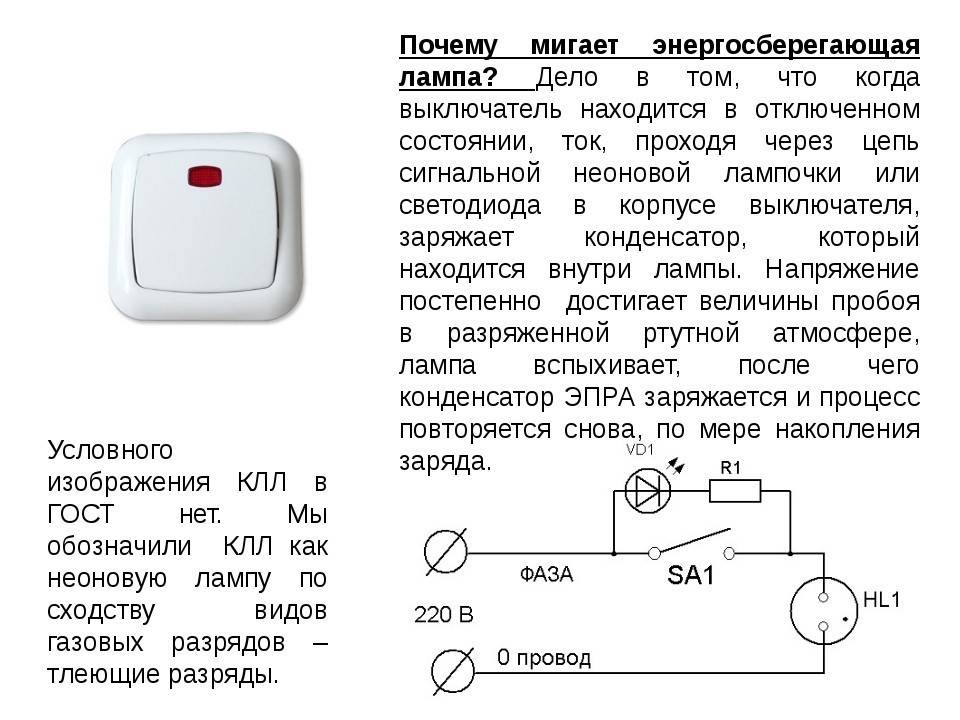

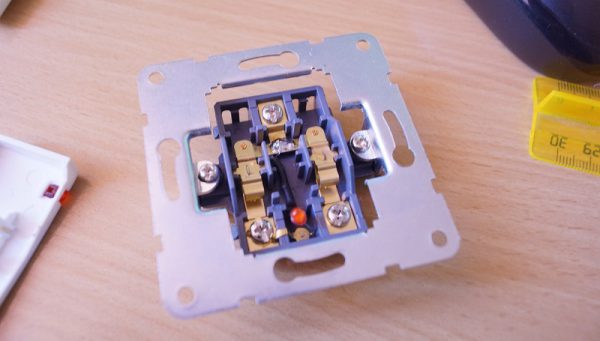

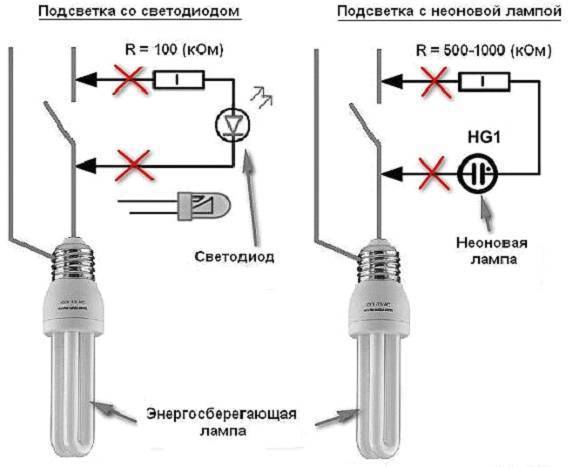

Наличие выключателя с подсветкой

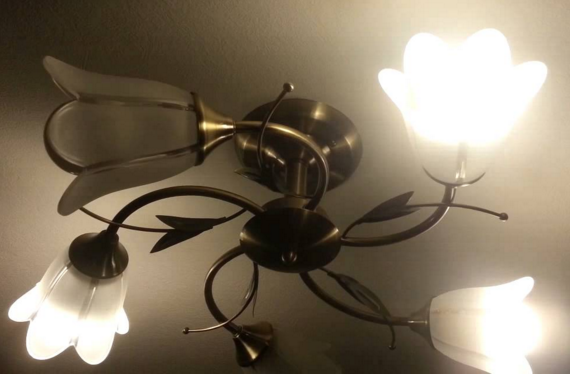

Замена лампочки накаливания на светодиодную лампу в люстре, которая подключена к выключателю с подсветкой, может преподнести неприятный сюрприз в виде кратковременных вспышек малой мощности. Почему мигает светодиодная лампа? Дело в том, что в выключенном состоянии через индикатор (неонку или светодиод) проходит микроток, достаточный для его свечения. Цепь протекания тока замыкается через источник питания лампочки, невольно заряжая конденсатор. Набрав достаточную ёмкость, этот конденсатор пытается зажечь светодиоды, но его заряда хватает только на одну вспышку. Так происходит циклически.
Данная проблема касается всех ламп с электронным блоком управления: светодиодных и люминесцентных. Так как убрать надоедливое мерцание и остаться с подсветкой в выключателе?

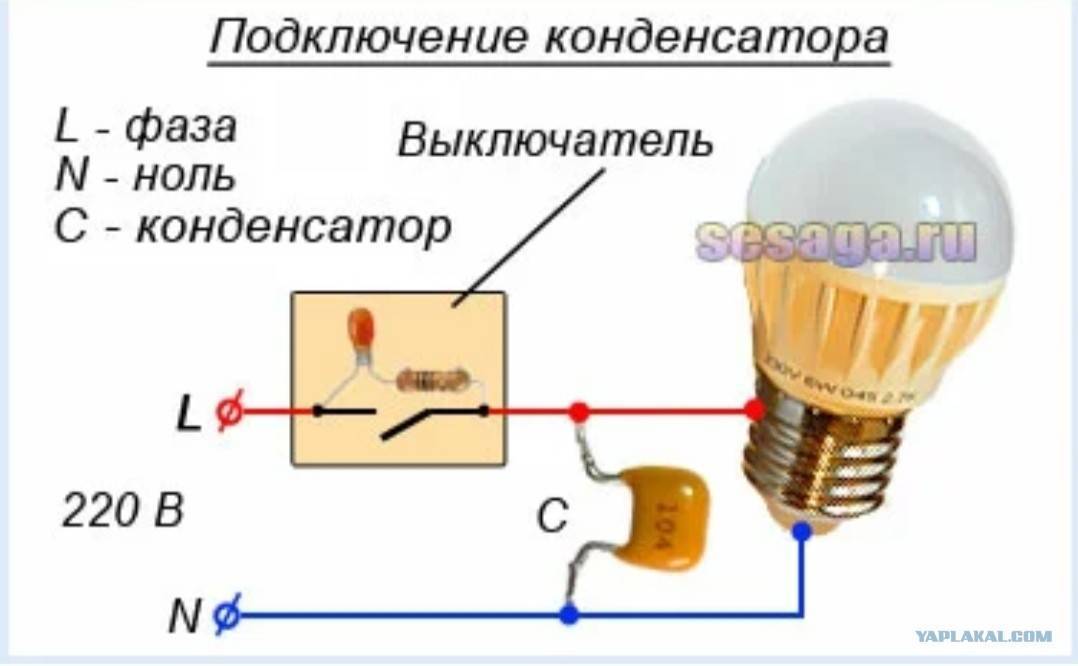

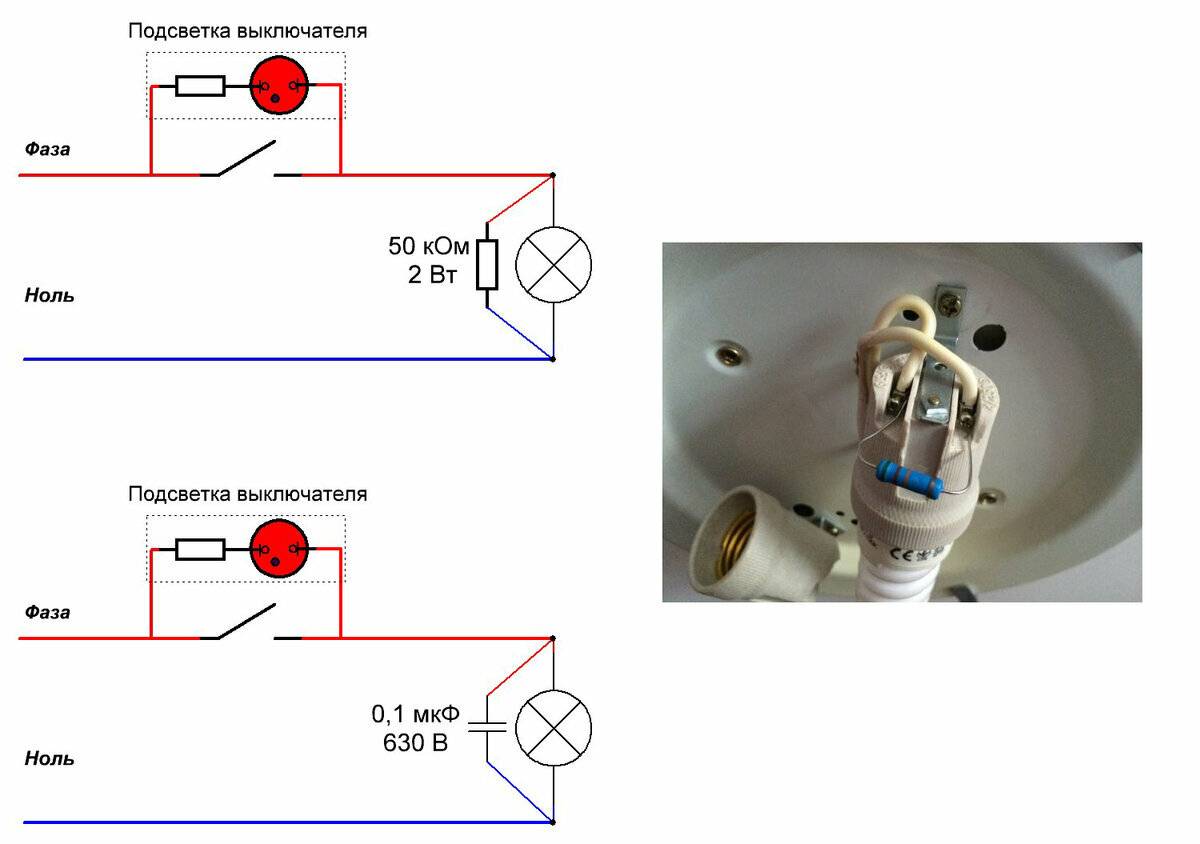

Убрать мерцание светодиодных ламп можно с помощью резистора или конденсатора, который подсоединяют параллельно с лампой. Для удобства радиоэлемент располагают либо с тыльной стороны выключателя, либо внутри патрона. В первом случае потребуется неполярный конденсатор ёмкостью от 0,1 до 1 мкФ, способный выдерживать 630В. Лучше установить металлопленочный конденсатор с надписью сбоку 104–630V или 105–630V. Преимущества емкостного элемента: не потребляет активную мощность, не греется, компенсирует сетевые помехи, идущие от других электронных приборов. Во втором случае придётся подобрать резистор мощностью 0,5–1 Вт с сопротивлением 1 МОм
Он примерно в три раза меньше конденсатора, что важно при ограниченном пространстве. Розничная цена такого резистора не превышает трёх рублей. В случае с двухклавишным выключателем потребуется два конденсатора или два резистора на каждую группу ламп отдельно
В случае с двухклавишным выключателем потребуется два конденсатора или два резистора на каждую группу ламп отдельно.
Если в люстре предусмотрено несколько параллельно соединенных патронов, то проблема мерцания при выключенном выключателе можно решить без дополнительных электронных элементов. Для этого в соседний плафон достаточно вкрутить лампу накаливания любой мощности. Она возьмёт на себя роль шунтирующего резистора.
Некачественные светодиодные лампы
Учитывая небольшие доходы большинства граждан России и стран СНГ, покупка дешёвых китайских led-лампочек – это нормальное явление. Отсюда и появляются подобные неисправности. В их блоке питания впаян конденсатор ёмкостью около 4,7 мкФ, который заряжается через диодный мост и провоцирует мигание. Стоит заменить её аналогом более высокого качества со встроенным драйвером и светодиодная лампа при выключенном свете перестанет реагировать на свечение подсветки выключателя.
Отключение подсветки в выключателе
Напоследок несколько слов о самом простом способе избавиться от раздражающего подмигивания. Для этого нужно демонтировать отключенный выключатель, добраться до его электрических контактов и удалить подсветку. Это радикальное, но простое решение, позволит избавиться от мигания лампочки при выключенном свете.
Схема светодиодной матрицы

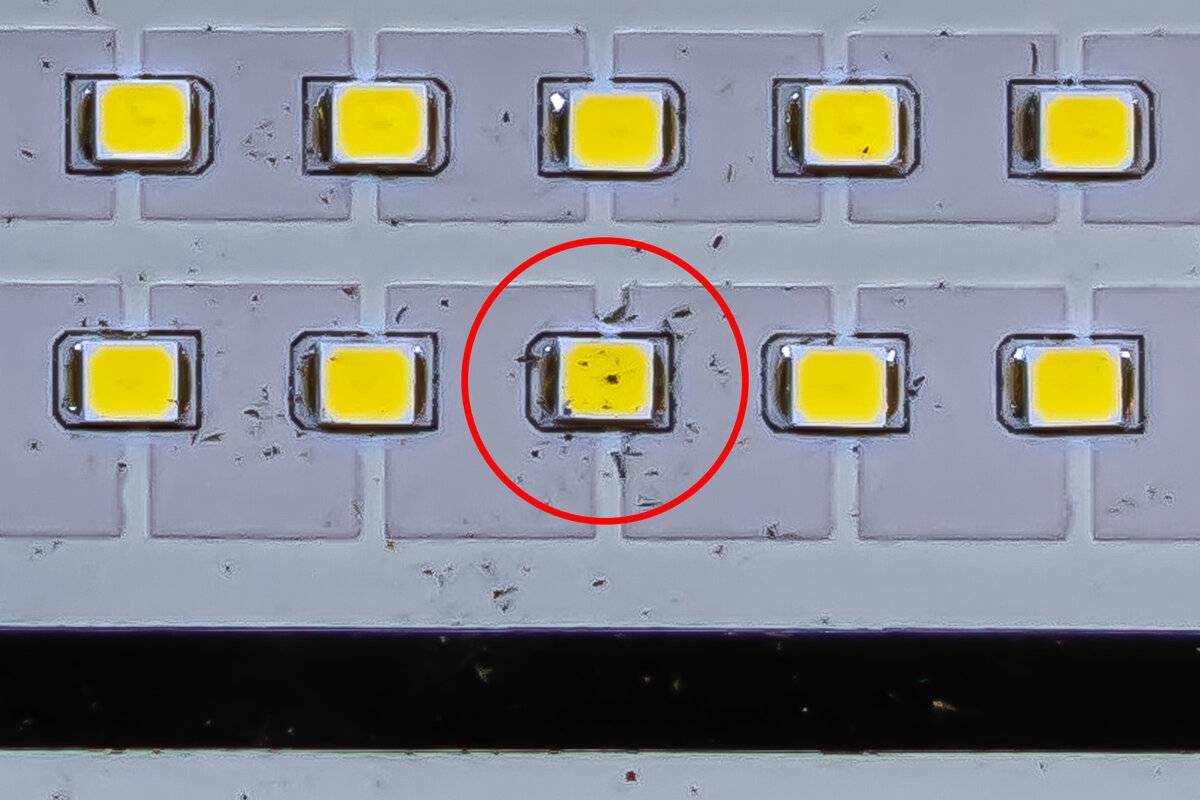

Поскольку светодиоды соединены последовательно, достаточно одному разорвать цепь, чтобы все перестали светиться.

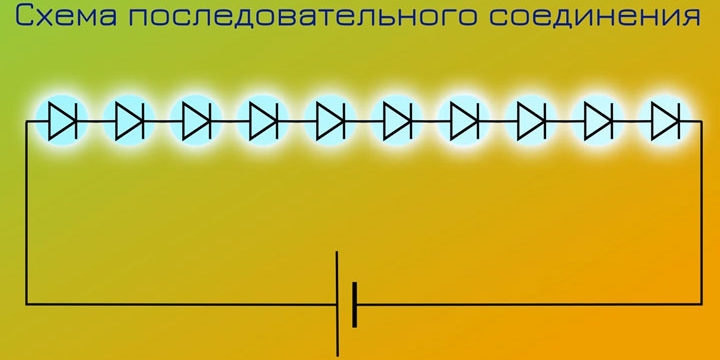

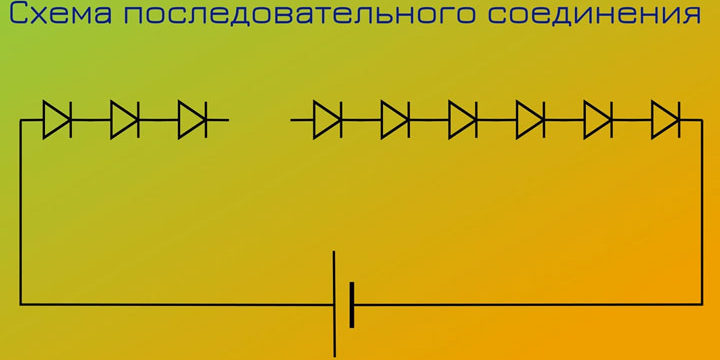

схема последовательного соединения светодиодов
схема последовательного соединения светодиодов

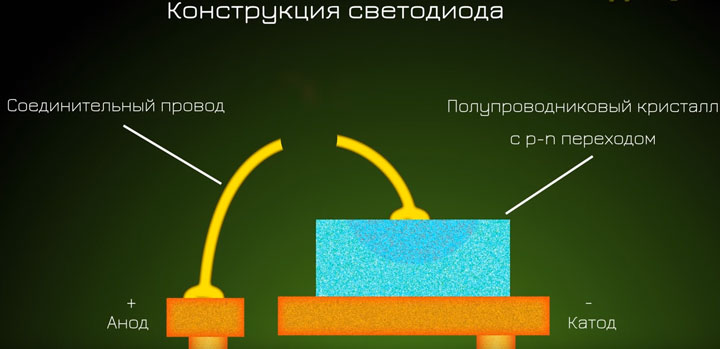

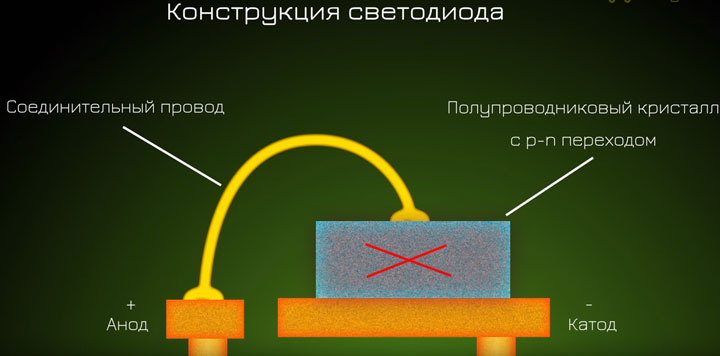

Обрыв происходит при перегорании соединительного провода, вследствие значительного превышения номинального тока.
Но бывает и другая причина. Из-за заводского брака или перегрева, происходит разрушение структуры кристалла и возникает пробой.
Самая неприятная ситуация, когда контакт между кристаллом и соединительным проводом полностью не перегорает, а нарушается (временно пропадает). Прожектор в этом случае 1-2 дня светит нормально, а потом вдруг начинает моргать словно стробоскоп.

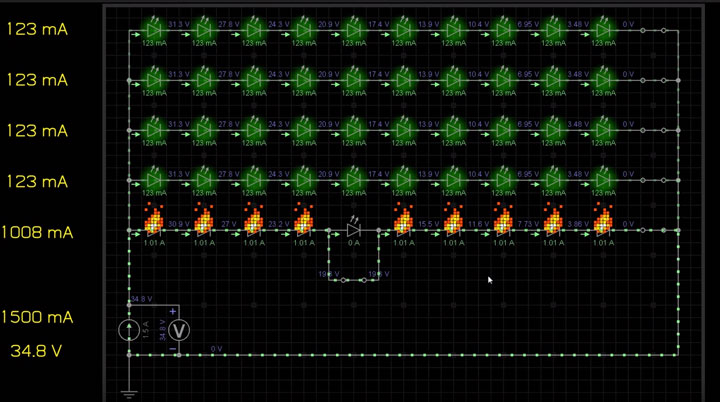

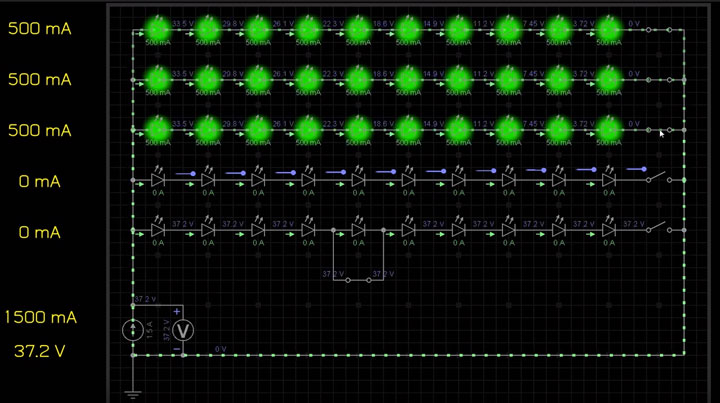

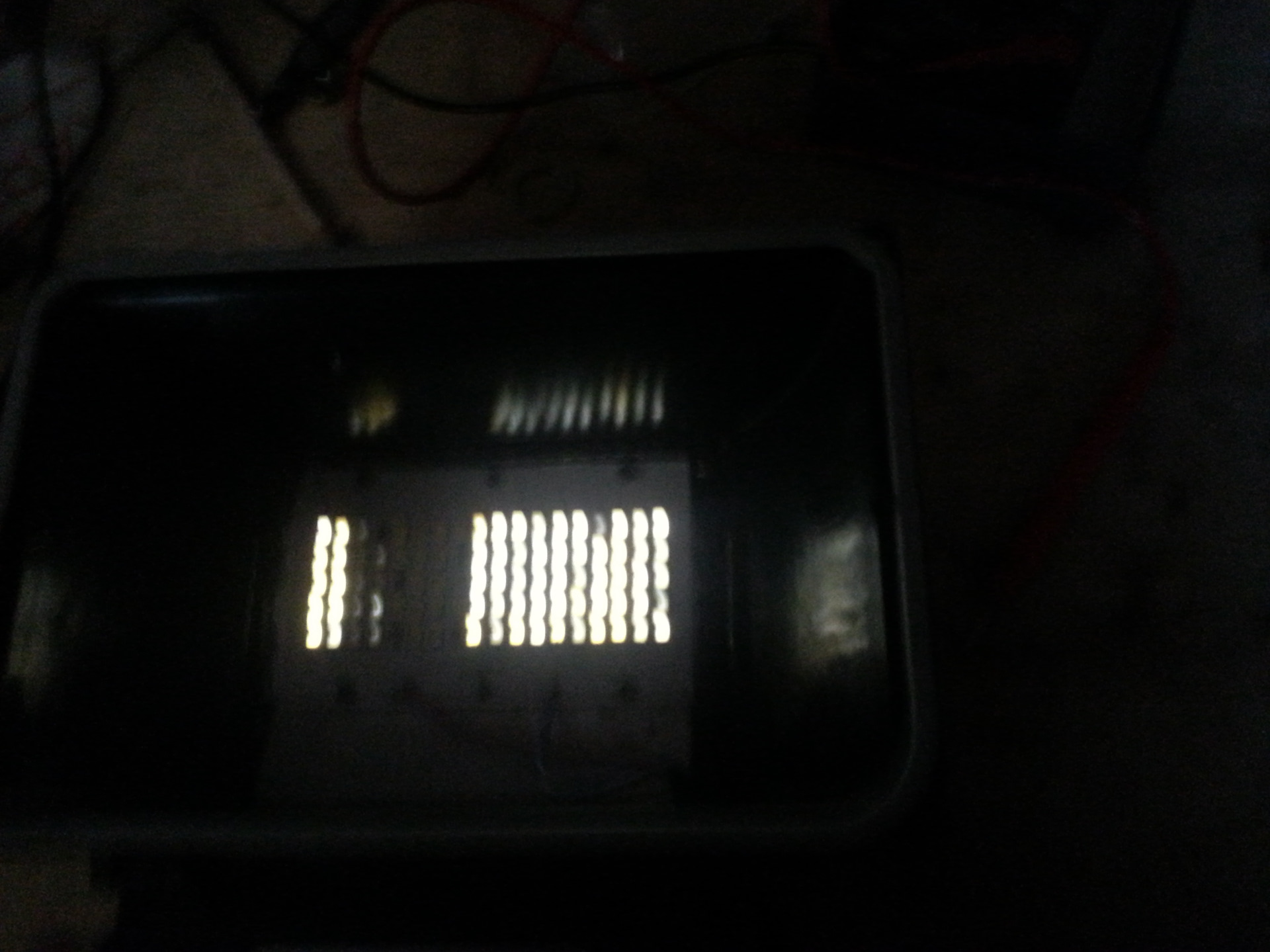

Что же будет с прожектором, если произойдет пробой всего одного светодиода? Вот схема 50 ваттной матрицы, подключенного к источнику тока в 1,5А
В нормальном режиме весь ток равномерно распределяется между всеми линейками. Через каждый светодиод течет номинальный ток в 300мА.
При пробое, фактически происходит замыкание всего одного светодиода.
Из-за пониженного сопротивления, большая часть тока устремляется в линейку с пробитым элементом.
Это моментально приводит к перегоранию соединительных проводов. После чего, вся линейка отключается.

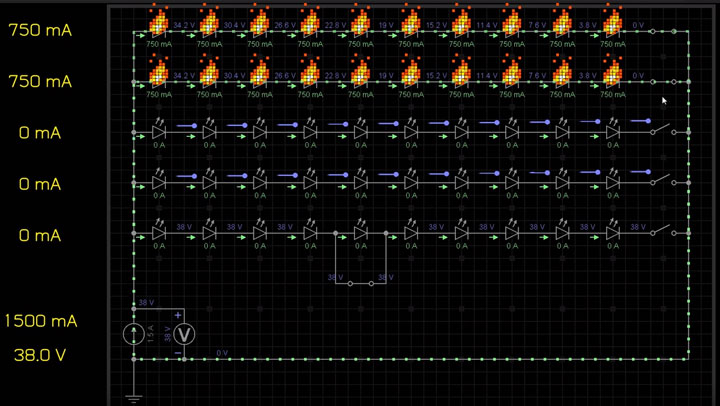

Теперь через оставшиеся светодиоды начинает протекать ток выше номинального – 375мА. Это безусловно вызовет перегрев и очередной пробой.
А значит, еще одна линейка отключится.
А за ней еще одна.
И еще одна. Пока не сгорят все.
Но в отличие от данной симуляции, в реальности, последняя линейка не сгорает.
Это происходит из-за того, что в источнике питания есть защита от превышения напряжения.

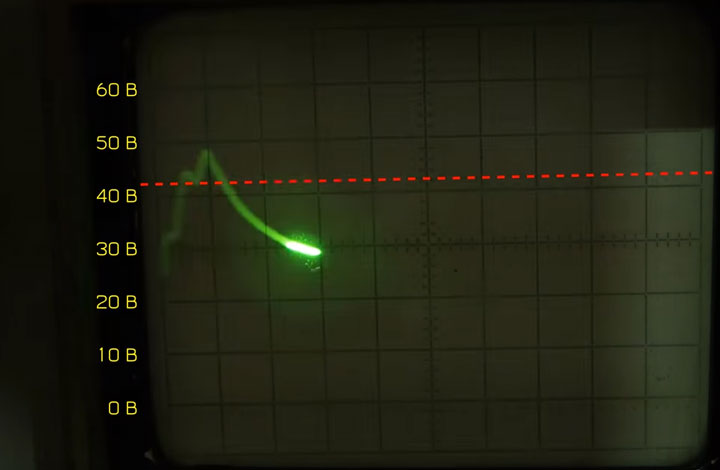

Драйвер повышает напряжение, чтобы выдать расчетный ток в 1,5А. Но из-за не нормального сопротивления светодиода, напряжение поднимается выше допустимого.
Срабатывает защита и драйвер отключается. Вскоре напряжение падает и он опять включается. Отсюда и получаются ритмичные моргания.
Справедливости ради надо сказать, что данные матрицы относятся к первому поколению. Сегодня уже есть доработанные модели с модернизированными драйверами.
На них при сгорании одной линейки ток в остальных не меняется. Правда и цена у них в разы дороже.
Принцип работы и устройство светодиодных прожекторов

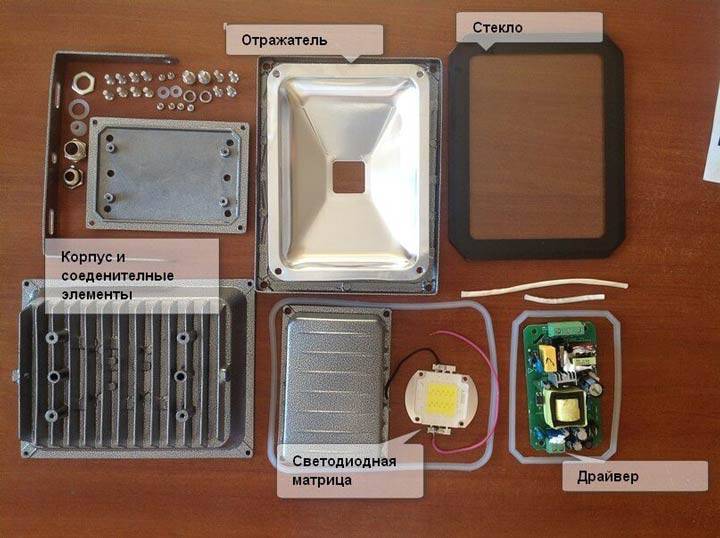

Для начала разберемся в конструкции и принципе работы светодиодного прожектора. Конструктивно прибор состоит из корпуса, в котором размещается светодиодная COB-матрица или набор SMD светодиодов той или иной мощности. Этот же корпус может исполнять роль радиатора, отводящего тепло от полупроводников, нагревающихся при работе. Перед светодиодом располагается отражатель, обеспечивая нужный угол рассеивания светового пучка. Отражатель закрыт защитным стеклом.
Поскольку светодиод для своего питания требует низкого напряжения и стабилизации тока через него, в этот же корпус встраивается так называемый драйвер – блок питания, преобразующий первичное напряжение (обычно переменное 220 В) в необходимое для питания светодиода (светодиодов). Этот же драйвер обеспечивает стабилизацию тока на необходимом для нормальной работы полупроводников уровне.

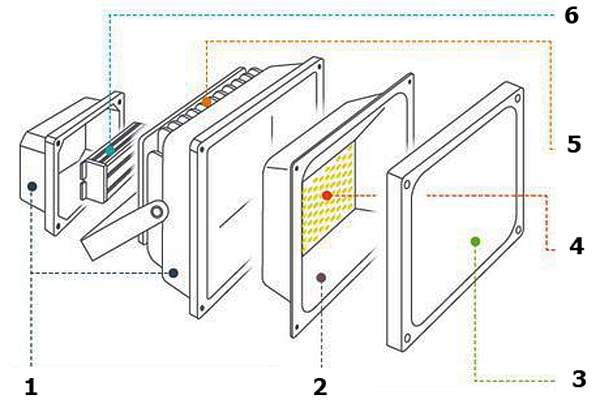

На фото цифрами обозначены:
- Корпус.
- Отражатель.
- Защитное стекло.
- Светодиодная матрица или набор дискретных светодиодов.
- Радиатор (может быть частью корпуса).
- Драйвер.
Принцип работы осветительного прибора чрезвычайно прост. Первичное напряжение поступает на драйвер, преобразуется до необходимой величины, стабилизируется и питает светодиоды, собранные в ту или иную схему (обычно последовательными группами, включенными параллельно).
Важно! Некоторые модели светодиодных прожекторов не имеют встроенного драйвера. Такие приборы подключают через внешний блок питания с нужными параметрами

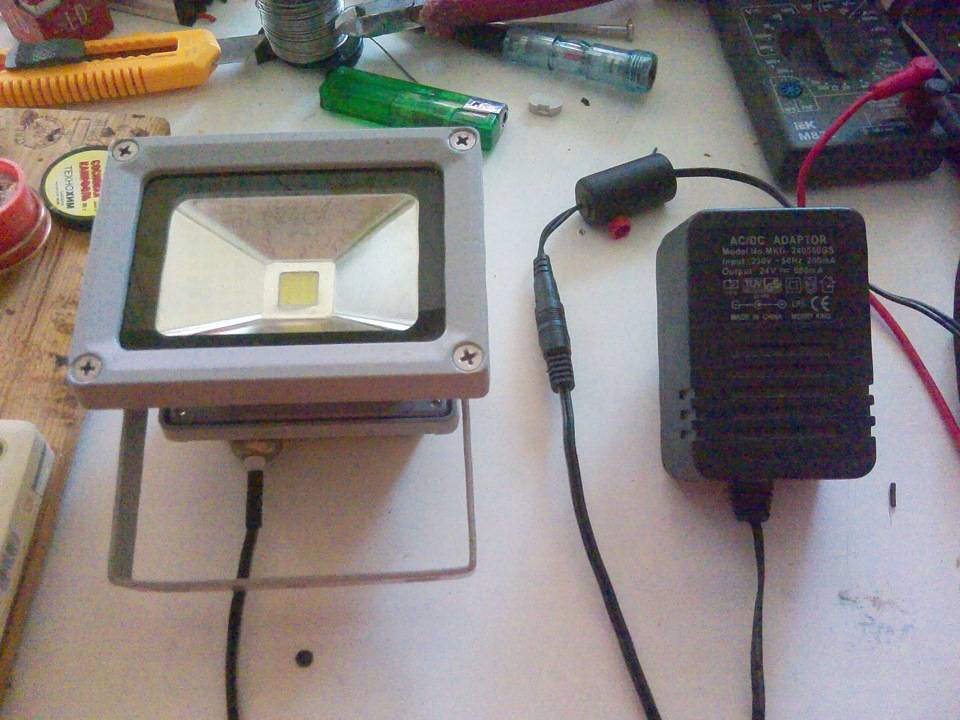

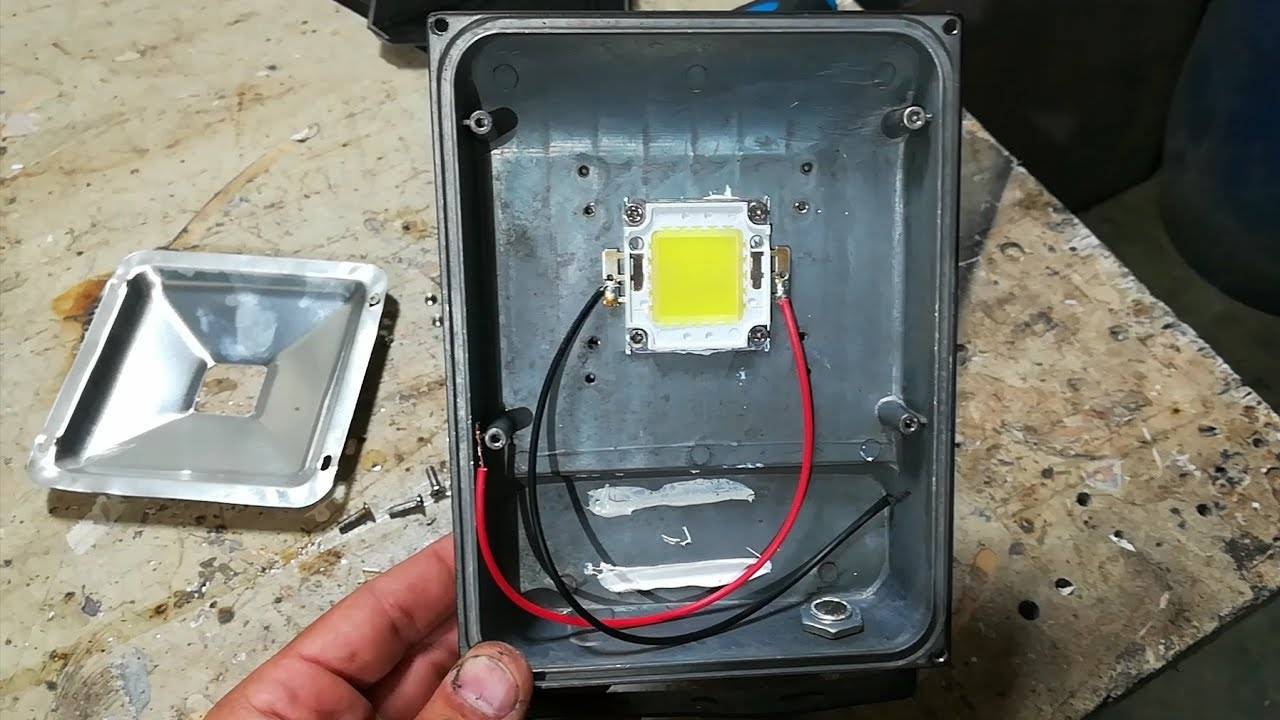

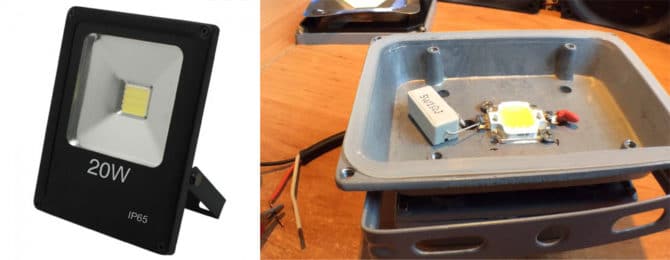

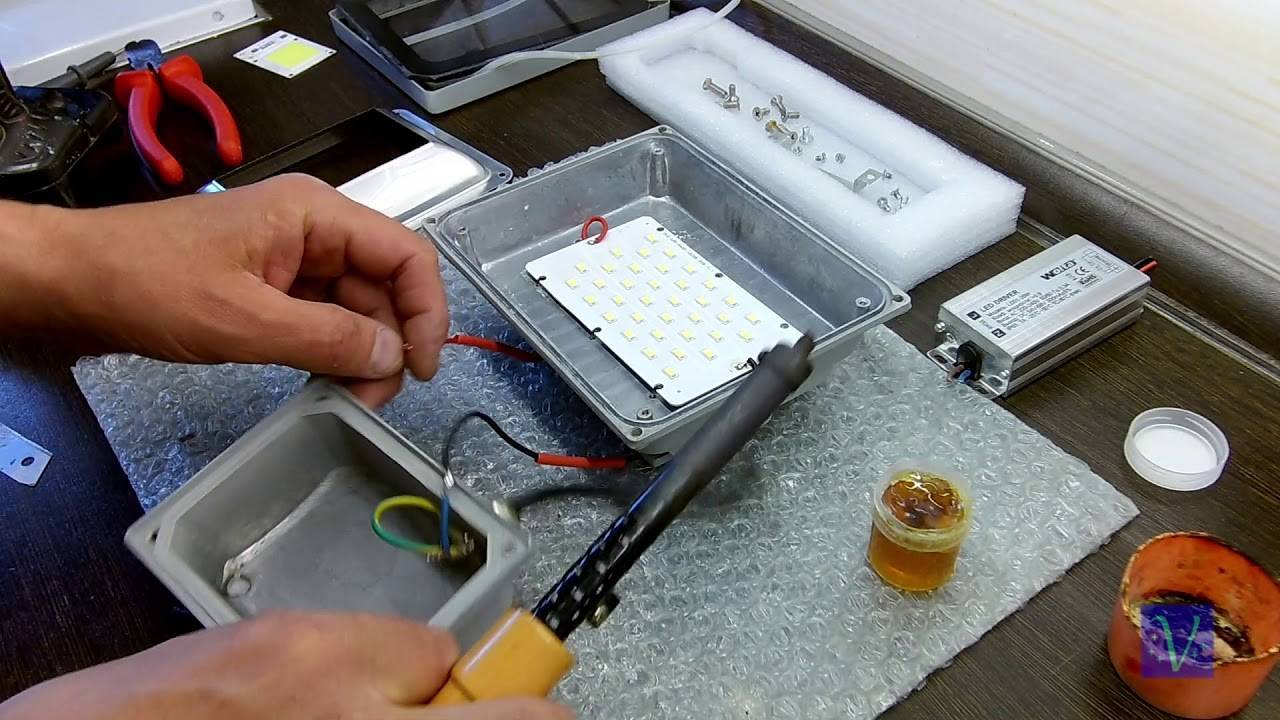

На фото ниже изображен прожектор без встроенного драйвера. Все его «внутренности» – светодиодная матрица и токоограничивающий резистор. Этот прибор требует для своего питания стабилизированного постоянного напряжения величиной 12 В.

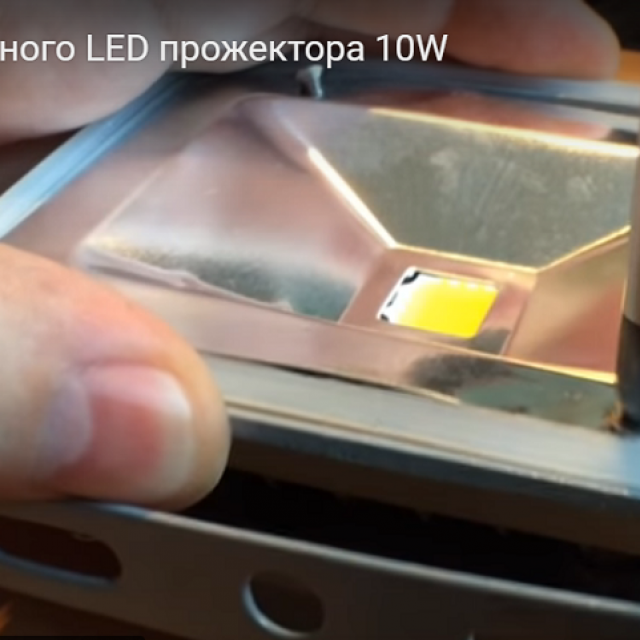

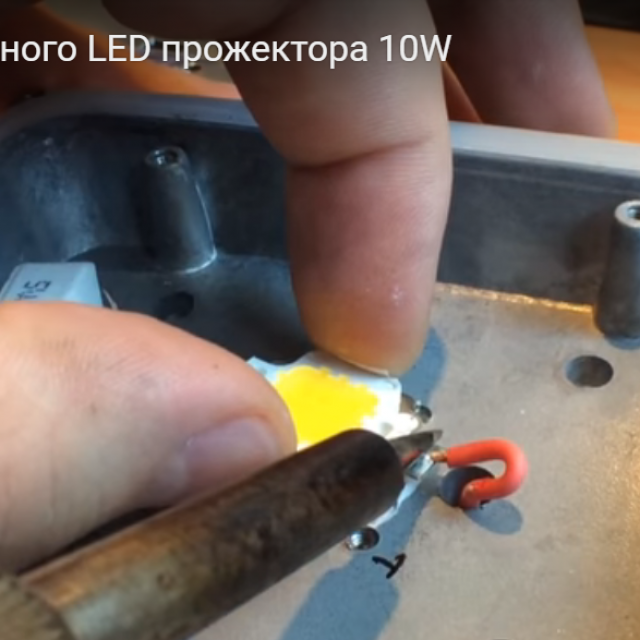

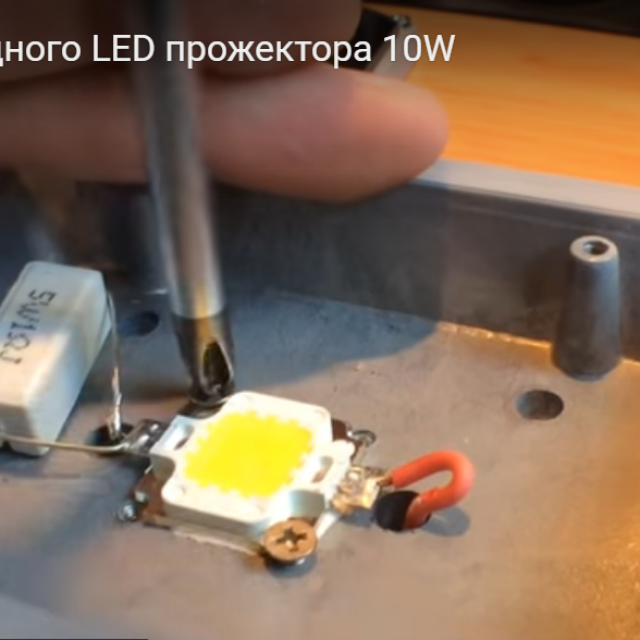

Замена матрицы прожектора

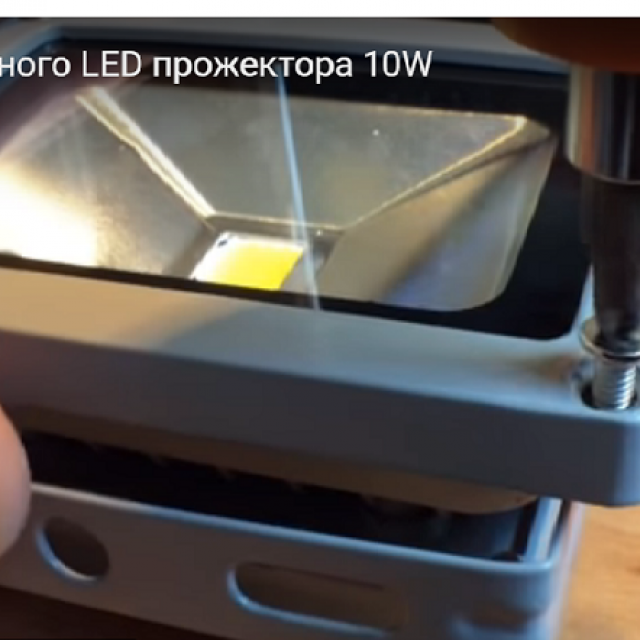

Отвинчиваем переднюю крышку корпуса, которая прижимает стекло;
Откручиваем винты и извлекаем отражатель;
Отпаиваем и отвинчиваем неисправную матрицу;
Припаиваем новую матрицу и собираем прожектор в обратном порядке.
Иногда провода от печатной платы проходят к матрице через отверстия металлической подложки, которая играет роль радиатора для матрицы. В местах перехода они должны быть обязательно заизолированы, особенно плюсовой провод, чтобы не было короткого замыкания на корпус.
При замене матрицы обязательно соблюдайте полярности, красный провод это плюс, синий или черный минус, желто-зеленый на корпус.
Целесообразность самостоятельного ремонта
Несмотря на сравнительную сложность устройства светодиодного прожектора при желании и наличии некоторых навыков его удается починить самостоятельно. При этом обязательно учитывается стоимость новых комплектующих деталей, если они потребуются, и сложность предстоящих операций. Если неисправность совсем простая – пропадает контакт или неправильно подобран конденсатор, – заняться восстановлением можно на дому.
При более серьезных нарушениях придется обратиться в мастерскую, где опытные специалисты быстро устранят возникшую неисправность. В этом случае на ремонт придется потратиться. Однако это и есть тот случай, про который говорят, что скупой платит дважды.
Устройство светодиодного прожектора и типовые неисправности
ЛЕД-прожектор (LED) представляет собой яркий осветительный прибор, состоящий из:
- светодиода, излучающего свет;
- драйвера, управляющего работой устройства;
- корпуса;
- рассеивателя, увеличивающего КПД прибора;
- линзы, определяющей форму, цвет и другие параметры светового потока.
Наиболее распространёнными неисправностями в прожекторе являются выход драйвера из строя или перегорание светодиодов. Последние сильно теряют яркость или сгорают из-за того, что тепловая энергия, которую они вырабатывают, плохо отводится в атмосферу. Такая проблема характерна для бюджетных производителей, которые экономят на радиаторах.
Сгорание или нестабильная работа драйвера – это проблема, характерная для прожекторов китайского производства, в которых производители тоже экономят буквально на всём. Тем не менее, использование этой продукции может быть выгодным, если вы умеете приводить электронику в порядок. Китайские прожекторы стоят очень дёшево и хорошо работают после восстановления драйвера.
Если совсем перестал светить
Если после включения светодиодный прожектор совсем не горит, причина может крыться как в обрыве контакта, так и в выходе из строя компонентов драйвера. При наличии измерительного прибора (вольтметра) достаточно проверить наличие напряжения на клеммах питания драйвера. Если напряжение поступает, ищем поломку в схеме питания, не поступает – у нас обрыв в схеме подключения.
Как проверить схему питания прожектора
Внешний осмотр

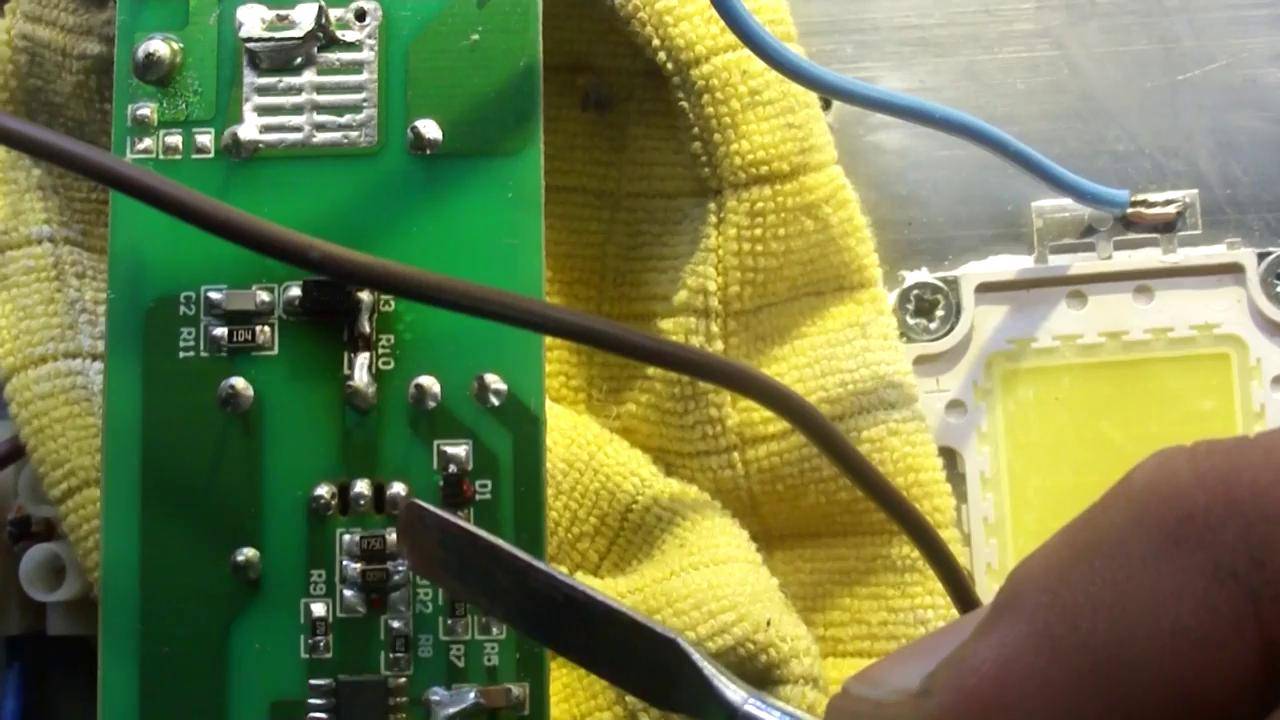

При осмотре платы можно обнаружить вздувшийся конденсатор, почерневший перегоревший резистор, перегоревшую контактную дорожку на обратной стороне платы.
Проверка с помощью вольтметра
- Произвести замер напряжения на клеммах подключения (на входе в режиме переменного тока, на выходе – постоянного);
- Проверить напряжение на выходе каждого диода. Выход из строя одного из них уменьшает выходное напряжение в 2 раза, что недостаточно для работы прожектора.
Если самостоятельно найти причину нарушения работы не удалось, не спешите выбрасывать изделие. Возможно необходима замена микросхемы стабилизатора тока. Даже визит в радиомастерскую с покупкой новой детали обойдется значительно дешевле нового изделия.
Оцените, пожалуйста, статью. Мы старались:)
Низкочастотное мерцание лампы на светодиодах
Амплитуда переменного сетевого напряжения меняется с частотой 50 раз/сек, имеет вид синусоиды. Свечение матрицы обеспечивают исключительно положительные, отрицательные полуволны, проходящие через светодиод. Если осветитель, оснащенный светодиодами, моргает, это может быть причиной существенной экономии на блоке питания самим производителем.
В недорогих моделях такого светового оборудования часто используют для его удешевления одномостовой выпрямитель, предназначенный для преобразования напряжения переменного типа в постоянное. Некоторое число колебаний срезается после диодного моста, а за счет добавления в электрическую цепь конденсатора уменьшается пульсация. Подобная схема позволяет наблюдать пульсацию светового потока с частотой 25раз/сек.
Конденсатор, как правило, накапливает заряд на амплитудном максимуме и возвращает в нагрузку на минимуме. На выходе уменьшается средняя амплитуда напряжения, значительно меньше становится пульсация. При недостаточной вместимости ресурса конденсатора не хватает для подпитки светодиодных элементов, у которых яркость с каждой полуволной изменяется. Пульсация потока света согласно санитарным нормам не должна быть более 10-ти процентов номинальной интенсивности.
Причины мерцания осветительного устройства на светодиодах во включенном состоянии
Основная причина, по которой светодиодное оборудование может мерцать, – плохое качество светодиодной матрицы. Пульсация выходного напряжения даже схемы питания классического варианта неизбежна. У качественных диодов насыщенность свечения в установленном диапазоне напряжений практически идентична, благодаря чему любая пульсация предупреждается.
В случае с некачественной матрицей, даже если напряжение упадет на 0,5, уже происходит изменение яркости светового потока. В некоторых случаях подобную ситуацию можно исправить за счет установки конденсатора большей емкостью. Но такой источник освещения не рекомендуется применять для жилых комнат.
Основные причины возникновения неисправностей
Светодиодные матрицы, платы преобразования производители делают надежные, при правильной эксплуатации гарантируют минимальный безаварийный срок до 5 лет. Чаще всего неисправности возникают по следующим причинам:
- Нестабильные характеристики электросети, скачки напряжения и тока, превышающие величины рабочего режима;
- Кроткое замыкание фазы на корпус прожектора или нейтральный провод;
- Неправильное подключение;
В результате этих нарушений может выйти из строя электронная плата, на которой запрограммированы драйвера управления прожектором, преобразователи напряжения и тока, питающие кристаллическую структуру матрицы со светодиодами.
Светодиодная матрица в прожекторах может состоять из нескольких десятков элементов. При разрушении структуры 3-5 кристаллов в матрице прожектор может функционировать, но при большем количестве неисправных элементов происходят необратимые процессы нарушения режима работы и сгорают все кристаллы. В этом случае требуется полная замена матрицы.
Ремонт светодиодных ламп: устройство и электрические схемы различных приборов
Разобравшись, как починить светодиодную лампу на 220V, имеет смысл разобраться и с более сложными устройствами, такими, как прожекторы или люстры. Хотя особой разницы в работе нет. Специалисты утверждают, что ремонт светодиодных прожекторов даже проще, ведь драйверы и их детали крупнее. Мы присоединяемся к этому мнению. Только кажется, что такие устройства высокотехнологичнее и сложнее. На самом деле, имея под рукой схемы (они всегда содержатся в технической документации осветительного прибора) произвести, к примеру, ремонт светодиодной люстры достаточно просто. Та же прозвонка светодиодов, деталей драйвера. После – подбор подходящих взамен сгоревших.
Важная информация! Если сгорел светодиод и под рукой нет подходящего для замены, можно ненамного продлить жизнь осветительному прибору. Контакты сгоревшего элемента перемыкаются между собой, и лампочка снова загорается. Но стоит быть готовым к тому, что через непродолжительное время она снова погаснет. Перегорит следующий за перемкнутым светодиод. Если продолжать установку перемычек, сроки между ремонтами будут сокращаться в геометрической прогрессии.
Несколько светодиодных ламп преобразят интерьер до неузнаваемости, но в лучшую сторону
Погасли все лампы в ванной комнате: причины и способы устранения
Если одновременно погасло все светодиодное освещение в ванной комнате, стоит начать с малого. Снимаем крышку выключателя и проверяем подачу напряжения. Если все в порядке, значит проблема в блоке питания.
Ванная комната – это помещение с повышенной влажностью, в котором недопустимо использование осветительных приборов на 220 вольт. По этой причине устанавливают блок питания на 12 вольт. Причиной того, что перестало гореть все освещение разом, может стать выход из строя этого устройства или пробой проводки, что вряд ли реально. Такой блок придется купить. Демонтировав старый блок смотрим технические параметры, приобретаем стабилизатор с аналогичными характеристиками и устанавливаем на место.
При работе с электропроводкой нужно быть крайне внимательным. Поражение опасно
Устранение причин моргания светодиодных ламп
Это распространенная проблема. Бывает, что люди отказываются от замены в квартире обычного освещения на светодиодное по причине того, что при выключенном свете светодиоды моргают, на манер стробоскопа. Причина этому одна – подсветка выключателя.
Если индикатор горит, он пропускает через себя определенное количество электроэнергии, которое не оказывает никакого влияния на обычные лампы. Но в драйвере светодиодных осветительных приборов присутствует конденсатор, который имеет свойство накапливать электричество, а затем выдавать его. Он то и собирает «по крупицам» эту энергию, а по достижении определенного объема выдает ее в виде импульса на светодиоды.

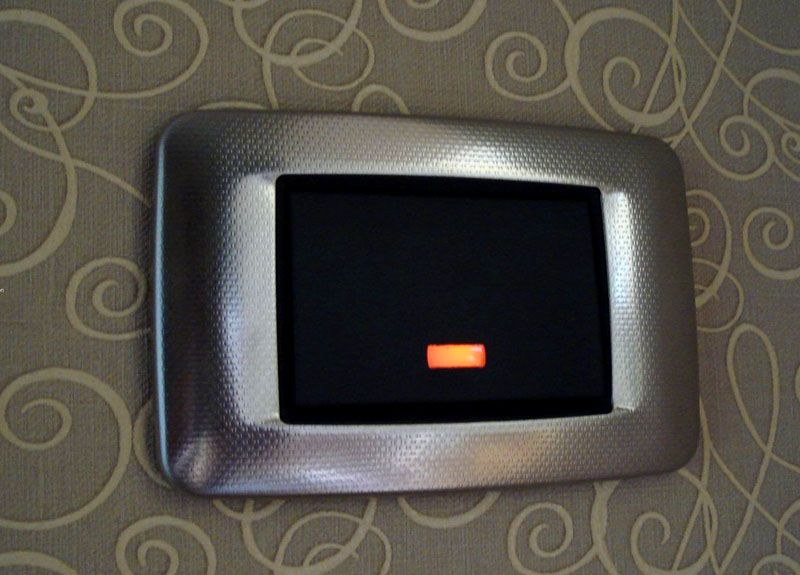

Этот индикатор становится причиной моргания светодиодов
Решить проблему можно очень просто – отключаем подсветку на выключателе. Однако мигание из-за индикации на клавише – это следствие. А в чем причина? Здесь сложностей так же нет. Причиной служит неправильное подключение патронов люстры. Известно, что при установке ламп накаливания, на резьбу цоколя идет ноль, а на центр – фаза. Моргать светодиоды начинают, если этот порядок нарушен и разводка сделана неправильно.

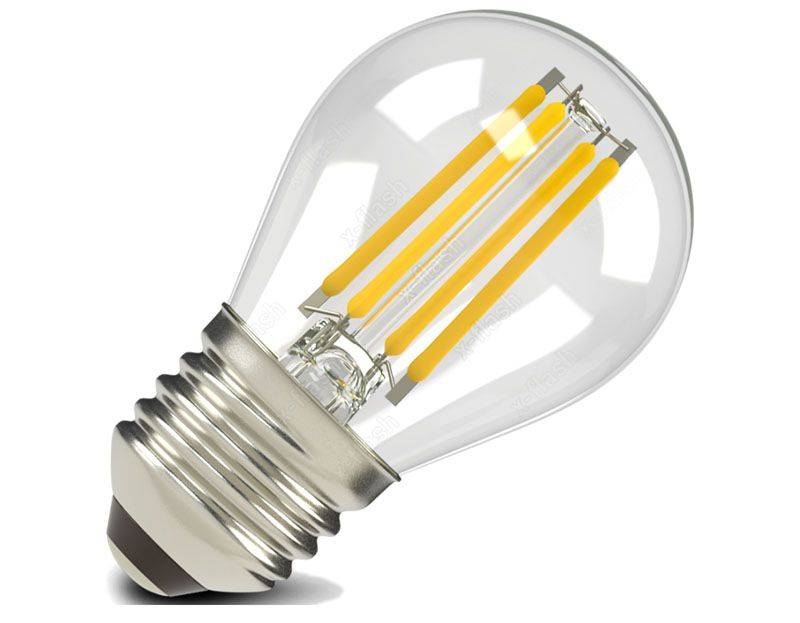

Филаментные лампы – новинка на рынке. Они ремонту не подлежат
Мигание при включенном выключателе
В этом случае причин может быть всего две, поэтому пользователю проще их найти и устранить . Но следует помнить, что делать это нужно быстро, так как от этого зависит долговечность светодиодных ламп.
Причины мигания могут быть такими:
- слабое напряжение;
- некачественный блок питания.
Все светодиодные лампы чувствительные к низкому напряжению, но качественные экземпляры с драйвером вместо блока питания способны стабильно работать в пределах 180 В. Тогда, как эконом-варианты полностью прекращают работу — тухнут, просто не включаются — уже при 200 В.
А, если напряжение несколько выше, но не достигает 220 В, то пользователь будет наблюдать мерцание с разной частотой. Причем оно будет прекращаться при стабилизации параметров сети до нормальных.
Плохой контакт между проводами, другими элементами цепи считается еще одной распространенной причиной нештатной работы ламп. Кроме того, они повышают пожароопасность и несут угрозу здоровью
Также неисправность может проявляться и при попытке диммирования непредназначенной для этого светодиодной лампы. При этом ее работоспособность при максимальном положении регулятора яркости будет нормальной, а при попытке уменьшения начнется мерцание.
Инструктаж по подключению диммера можно прочесть в этом материале.
Если напряжение в сети окажется нормальным, то следует обратить внимание на блок питания используемого изделия. Причина, как описывалось выше, может быть в том, что его компоненты просто не могут сгладить пульсацию тока, которая приводит к морганию

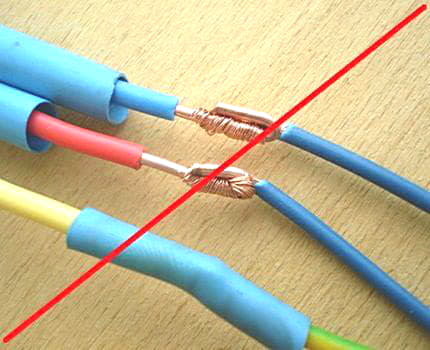

Любой многожильный провод, использующийся для обеспечения электропитанием нескольких приборов, часто является причиной мигания. Поэтому считается наглядным примером сомнительной экономии
Чтобы предотвратить нештатную работу в любом из указанных случаев можно установить стабилизатор, который обеспечит току нужные параметры, а одновременно предотвратит досрочные поломки электроприборов, используемых владельцем.
Если напряжение нормальное и причина в некачественных компонентах блока питания, то пользователь сможет модернизировать его. Для этого необходимо заменить установленный сглаживающий конденсатор на более мощный, а продвинутый пользователь сможет самостоятельно собрать надежный драйвер.
Причем эта характеристика ограничивается не параметрами, а размерами свободного пространства в блоке питания, цоколе лампы. Что гарантирует сглаживание пульсации тока и обеспечит его параметрам стабильность.
Проверяем коэффициент пульсации в домашних условиях
Определить параметр можно в домашних условиях следующими способами.
С помощью камеры смартфона. Ее подносят на расстоянии 50 см ко включенной светодиодной лампе. Появление на экране движущихся полос сигнализирует о завышенном коэффициенте пульсации. При отсутствии такого эффекта можно говорить, что лампочка соответствует стандартам.
Второй способ требует карандаша или другого пишущего предмета. Его кончиком необходимо быстро двигать по полукругу включенной лампы. Если контуры множатся, это говорит о превышении нормы.
Важно знать! Подобные тесты выявляют только серьезные отклонения. На них нельзя полагаться в полной мере. Кроме этого, смартфоны могут обладать дополнительной стабилизацией при съемке, что будет компенсировать появление полос
Кроме этого, смартфоны могут обладать дополнительной стабилизацией при съемке, что будет компенсировать появление полос.
Почему светодиодная лампа может создавать нестабильное освещение: краткое объяснение физических процессов
Свечение светильника создается светодиодами за счет протекания через их полупроводниковый переход тока только постоянно направленного в одну сторону.
При смене полярности света не будет, что хорошо видно на приложенном графике протекания синусоиды.
Современная светодиодная лампа состоит из какого-то определенного количества светодиодов, подключенных последовательными и параллельными цепочками. По ним протекает постоянный ток от источника напряжения, называемого драйвером питания или просто блоком.
Сила свечения каждого полупроводникового перехода определяется величиной тока, проходящего через него. С увеличением силы тока световой поток возрастает по кривой реальной характеристики, а с уменьшением снижается.
На свечении сильно сказывается величина нагрева полупроводникового перехода. Поэтому применение качественных радиаторов охлаждения, принудительный обдув и даже естественная система вентиляции улучшают световые характеристики.
Помещение же светодиодного источника внутрь не вентилируемого пространства подвесного либо натяжного потолка или в другое подобное место ухудшает освещение и снижает ресурс работы самых качественных светодиодов.
Для дальнейшего анализа принципов работы светодиодного освещения нам важно учитывать еще один научный факт: даже очень незначительное изменение прямого падения напряжения на полупроводниковом переходе ведет к большим колебаниям протекающего тока
Это значит, что стабильности величине тока необходимо уделять повышенное внимание. Но, производители светодиодных ламп в этом вопросе идут двумя путями, создавая:
- сложные и дорогостоящие модули, обеспечивающие устойчивую стабилизацию тока даже при значительных колебаниях входного напряжения;
- самые простые блоки, которые за счет резистивно-емкостного делителя значительно снижают амплитуду входной синусоиды 220 до нескольких вольт, а затем пропускают ее через диодный мост. После него получается пульсирующий сигнал, который затем сглаживается выравнивающим электролитическим конденсатором.
Конечно, есть еще и промежуточные варианты, но останавливаться на них сейчас нет смысла: у нас другая задача.

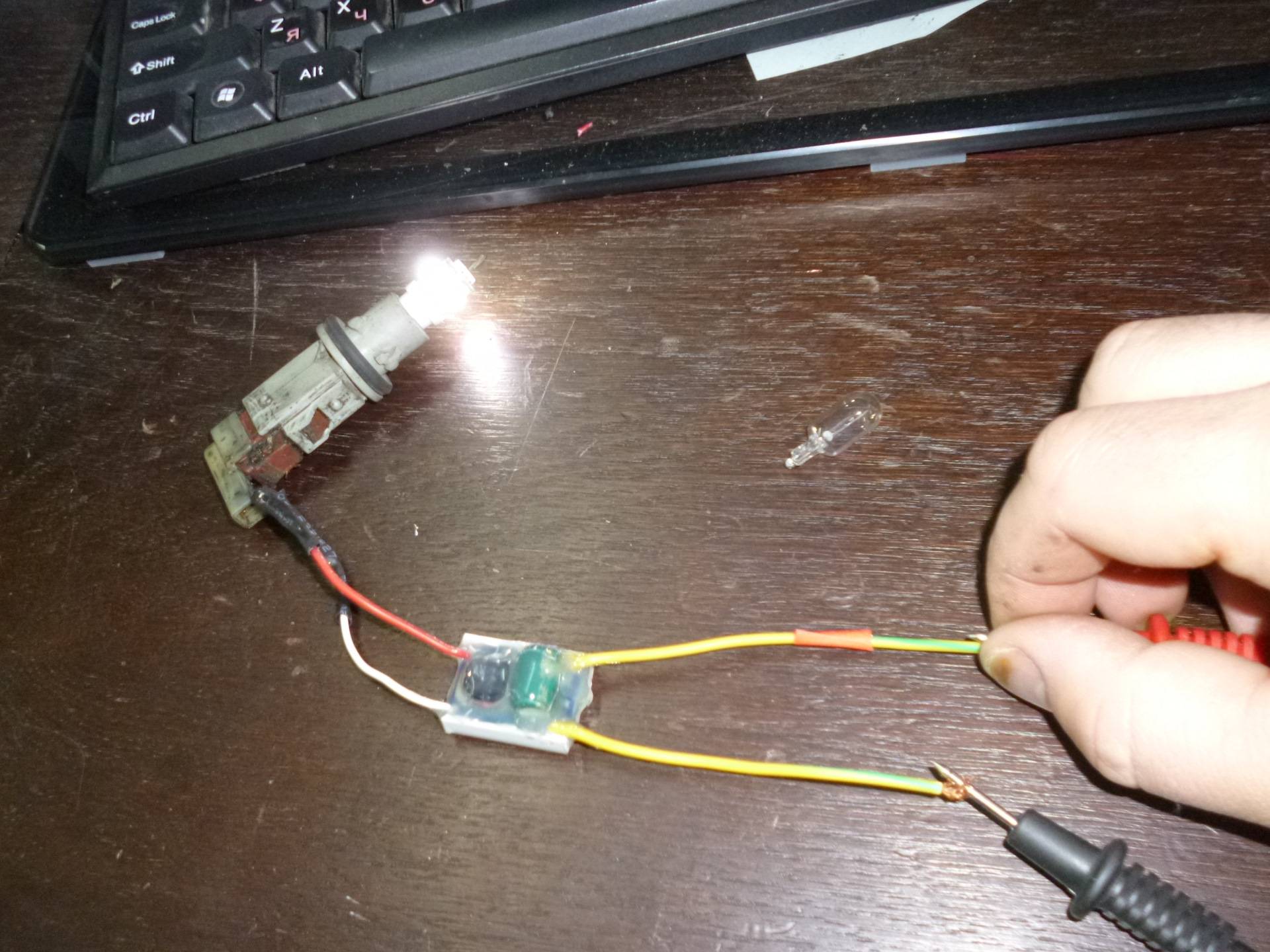

Простой драйвер ASD JCDR 5.5W GU5.3 выглядит следующим образом.

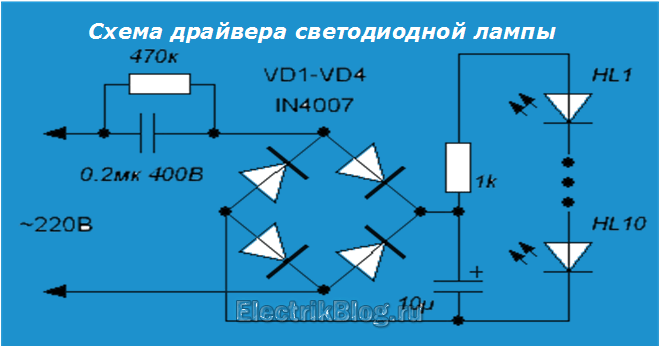

Его электрическая схема приведена ниже. Ни о какой стабилизации тока здесь не думали.
6006
Даже вопрос стабилизации напряжения в нем не решен: нет ни одного даже простейшего стабилитрона. Схема работы построена на том принципе, что входные 220 вольт не должны меняться, а в нашей действительности это неосуществимо.
Драйвер тока светодиодной лампы среднего качества уже содержит в своем составе фильтр помех, микросхему, работающую по принципам учета обратной связи выходного сигнала, трансформаторные высокочастотные преобразователи, разделяющие каналы передачи информации.
Разнообразными моделями производители предоставляют довольно широкий ассортимент своей светодиодной продукции разной ценовой категории для массового покупателя.
Задача потребителя: выбрать для себя такой светильник, который лучше подойдет под конкретные условия эксплуатации по стоимости и цене. Каждый человек должен руководствоваться в этом вопросе только личными интересами.
Замена светодиода

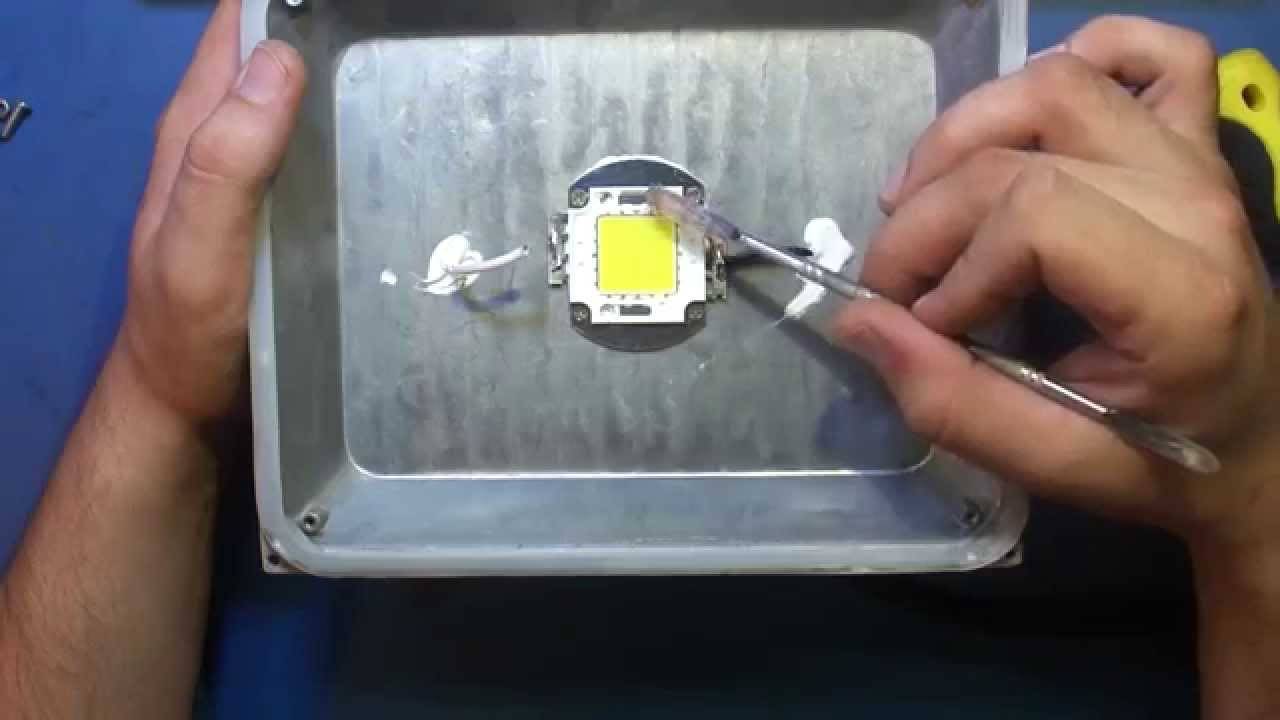

При замене светодиодной матрицы хитростей особых нет, но нужно обратить внимание на следующие вещи
- старую теплопроводную пасту тщательно удалить,
- нанести теплопроводящую пасту на новый светодиод. Лучше всего это делать пластиковой карточкой,
- закрепить диод ровно, без перекосов,
- удалить лишнюю пасту,
- не перепутать полярность,
- при пайке не перегревать.
Обратная сторона светодиодной матрицы, на которую наносится теплопроводная паста при монтаже
При ремонте светодиодного модуля, состоящего из дискретных диодов, прежде всего нужно обратить внимание на целостность пайки. А потом уже проверять каждый диод подачей на него напряжения 2,3 – 2,8 В
Ремонт, замена неисправных элементов светодиодных прожекторов
Такие неисправности как обрывы проводов устраняются быстро и не требуют особой квалификации. Наиболее сложным ремонтом является выявление неисправного элемента на печатной плате драйвера, преобразователя напряжения и замена светодиодной матрицы. Поэтому для самостоятельного ремонта надо обладать определенными знаниями и практическими навыками в электротехнике, уметь читать схемы, пользоваться измерительными приборами и паяльником. Если такого опыта нет, лучше обратиться к специалистам.
Самым простым способом является замена неисправных элементов на аналогичные, их можно купить в электротоварах или снять с прожекторов, на которых неисправны другие детали. Собрать из двух, трех неисправных один работающий. Матрица с залитыми компаундным материалом кристаллами светодиодов ремонту не подлежит.
Принцип действия
Устройство светодиодного прожектора Понять, почему моргает светодиодный прожектор проще всего, представив его в качестве мощного источника света. Во внутреннем пространстве его корпуса располагается излучающая лампа, луч от которой, проходя через систему отражателей, направляется в нужную зону. Благодаря этому, сконцентрированный световой пучок приобретает особую насыщенность и яркость.
Для получения разгонного потенциала эти излучатели комплектуются выпрямителем и драйвером, стабилизирующим величину тока и при необходимости регулирующим его величину. Помимо этого в состав прибора может входить независимый блок питания, позволяющий получить выпрямленное напряжение 12 Вольт.
Утечка тока
Утечки тока опасны не только тем, что могут испортить электрические приборы, но и возникновением пожароопасного фактора. Это связано со спецификой причин утечек тока.
К ним относят следующие проявления:
- Низкое качество или ошибки во время монтажа электрической аппаратуры – трансформатора, кабелей, выпрямителей, разводок и т.п.
- Повреждение внешнего слоя изоляции, его отсутствие.
- Плохой контакт между проводниками.

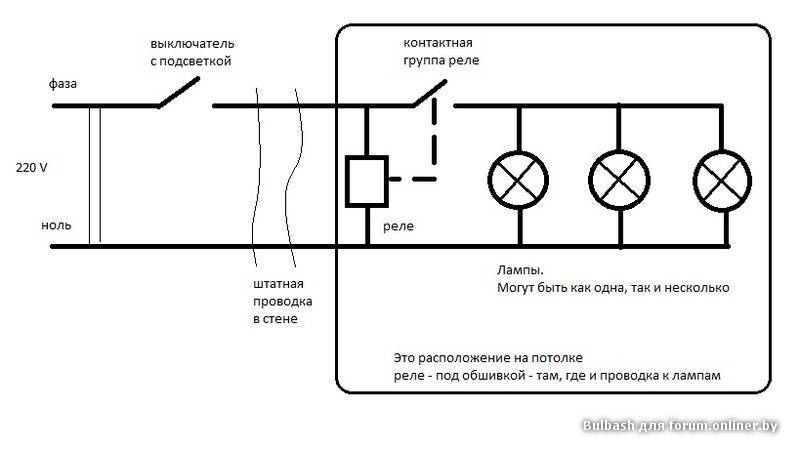

Если проводка и электрическая аппаратура смонтировано с низким качеством выполнения работ, то при выключении потребителя ток все равно может поступать на электроприборы. Типичная проблема, когда приборы работают при выключенном «размыкателе».
Изоляционный слой может быть поврежден при монтаже. Если изолятор низкого качества, например, полимерная изолента, — то со временем ее структура тоже может разрушаться. Особенно, если изолятор проложен по холодным, промерзающим, участкам.
Плохой контакт между проводниками возникает чаще всего из-за окисления поверхностей. В этом случае контакт будет прерывистым, в момент возникновения «замыкания», светодиодные лампочки будут вспыхивать и затухать при «размыкании».
