Готовые и самодельные варианты подъемника для гипсокартона

Как самостоятельно изготовить подъемник для гипсокартона

Как и говорилось выше, подъемный механизм для гипсокартона состоит из четырех основных механизмов – их и придется собрать по отдельности и впоследствии объединить в одно изделие. Оговоримся сразу, гипсокартонщик, как перелетная птица – сегодня он здесь, а завтра там, поэтому и изготавливать подъемник нужно с расчетом на удобную транспортировку. Каждая из его частей должна быть съемной или, по крайней мере, складной. Итак, начнем, действовать будем по порядку.

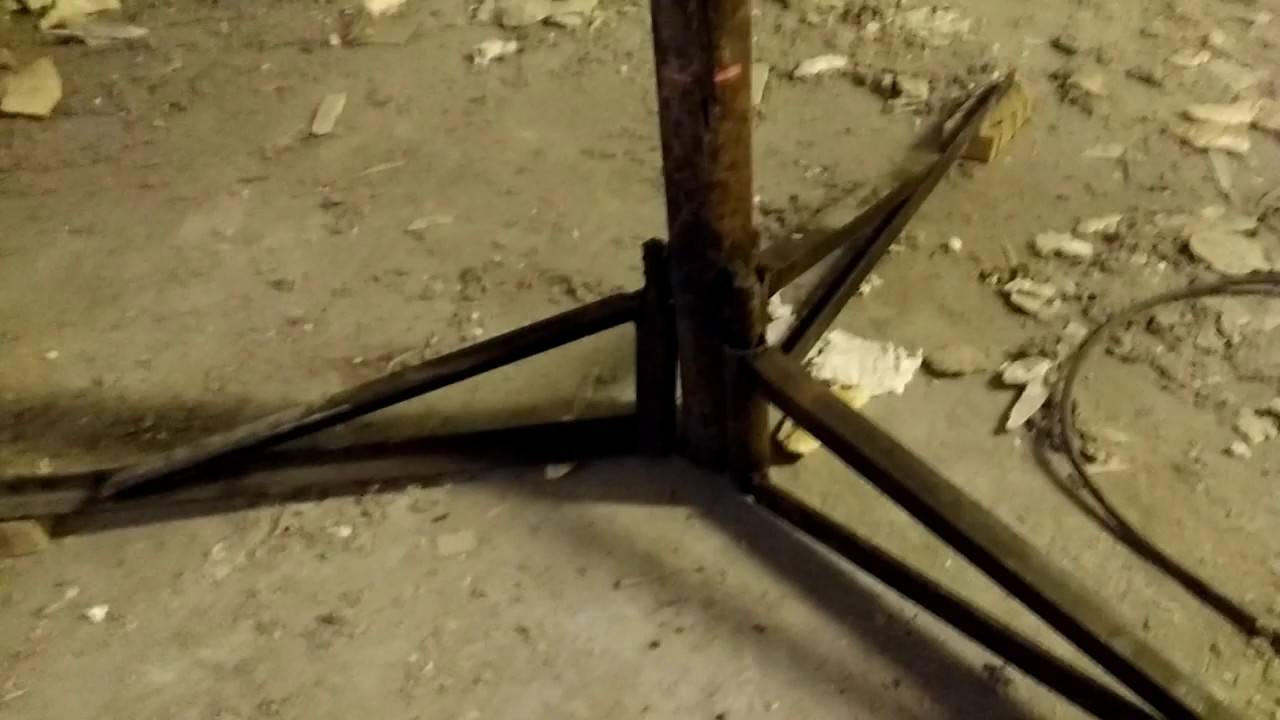

Тренога. Пожалуй, это самая простая в изготовлении часть (если у вас отсутствуют проблемы со сварочными работами). По сути, вам нужно будет изготовить приспособление для крепления телескопического штатива и приварить к нему три или четыре ноги, оснащенные колесиками со стопорами. Если разбирать этот вопрос подробно, то здесь нужна привязка к размеру штатива – его основание целесообразнее изготовить из профильной трубы размером 80 на 80мм. Следовательно, опора для него должна быть немного шире (трубу по такому калибру подобрать сложно). Скорее всего, прямоугольник, в который будет вставляться штатив, придется также сварить из двух уголков – подогнать их под необходимое сечение достаточно просто, здесь все проблемы решает болгарка. Когда опора будет готова, со всех ее четырех сторон привариваем ножки, которые желательно для жесткости оснастить раскосами. Это все-таки основание, и на него ложится вся нагрузка. Кстати, о компактности. Можно продумать механизм, позволяющий отсоединять или складывать ножки треноги.

Как сделать подъемник для гипсокартона своими руками фото

Теперь телескопический штатив. Здесь тоже сложного нет ничего – понадобится три отрезка профильной трубы. Нижний, как и говорилось выше, имеет сечение 80 на 80мм, средний размером 60 на 60мм и верхний (самый короткий) 40 на 40мм. Трубы вставляются друг в друга – чтобы они не проваливались вниз, их понадобится заглушить с одной стороны. В самом верху телескопа на конце его тонкой трубы нужно сделать крепление для поворотного стола – здесь можно пойди тем же путем, что и при соединении треноги со штативом.
Поворотный стол. Для начала вывариваем букву «Н» – но делаем ее таким образом, чтобы средняя перемычка имела сквозной проход. Впоследствии в нее будут вставлены с двух сторон выдвигаемые подпорки, которые гарантируют то, что гипсокартон от перегиба не сломается. Ими и нужно будет заняться после того как разберетесь с буквой «Н». Подпорки представляют собой букву «Т» с удлиненной вертикальной ножкой – чтобы обеспечить жесткость этим выдвижным подпоркам в трубке, в которую они будут вставляться, следует просверлить отверстие, наварить над ним гайку и вкрутить в нее болт (он будет выполнять функцию фиксатора). Теперь, чтобы окончательно решить вопрос, как сделать подъемник для гипсокартона, остается только придумать наклонно-поворотный механизм. Как вариант, можно остановиться только на наклонном, а поворачивать гипсокартон вместе со всем подъемником. Самый простой способ обеспечить наклон площадки – это приварить к ней отрезок трубы и с помощью шпильки или болта соединить ее с вилкой, установленной в верхней части телескопа. Способ этот несложный, но в работе такой механизм будет не очень удобным – с его помощью понадобится приложить много усилий, чтобы наклонить и одновременно закрепить стол в необходимом положении. Лучше продумать какой-то быстрозажимной механизм – например, эксцентрик, наподобие как устанавливается на кожухе болгарки для его быстрого проворота.

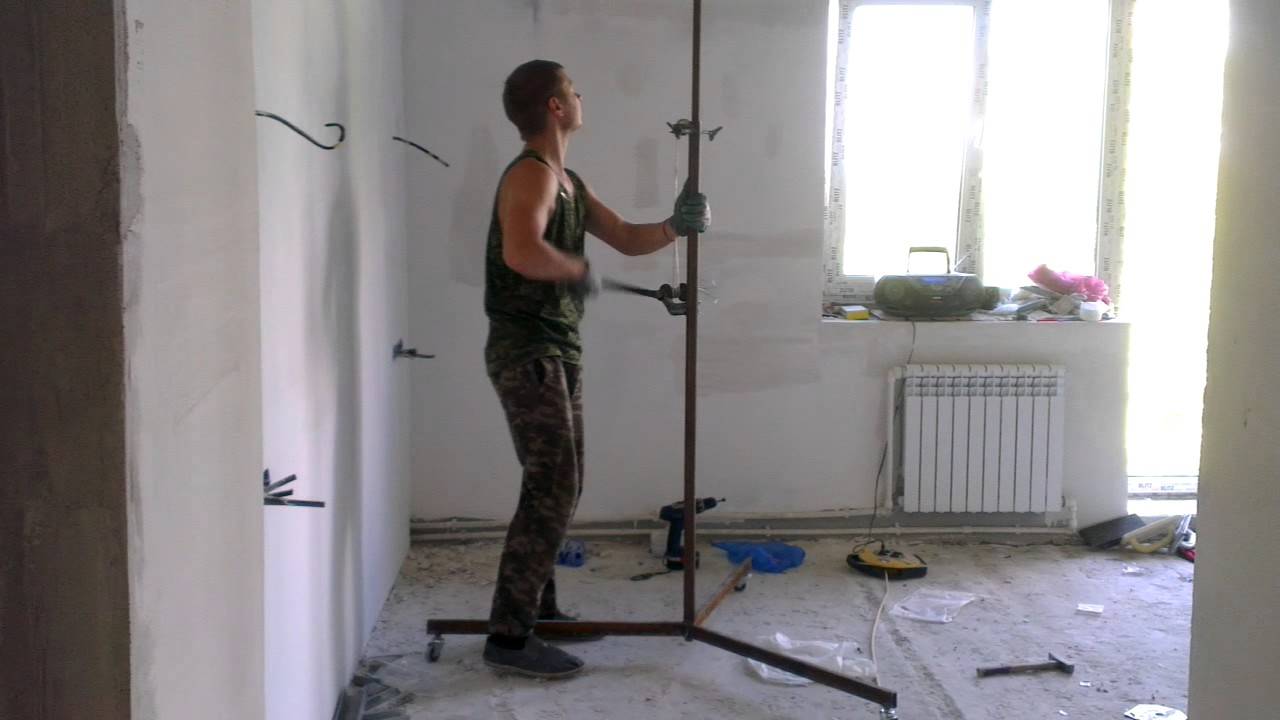

Самодельный подъемник для гипсокартона фото

Последняя часть, изготовление которой предусматривает самодельный подъемник для гипсокартона, это лебедка. Ее нужно купить и приспособить для своих нужд. Кстати, придется сделать крепление для нее – как правило, это выносная балка с раскосом. Ее также лучше сделать сборно-разборной, а все части должны соединяться болтами.

Вот так обстоят дела с устройством для подъема и транспортировки гипсокартона. Как видите, механизм этот простой, и его вполне реально изготовить самостоятельно. В моей практике приходилось встречать людей, которые умудрялись собрать подъемник для гипсокартона прямо на месте проведения работ из подручного хлама – вход шло все, но в основном старые дверные коробки. Вид у такого подъемника, конечно, неказистый, но свою функцию он выполнял отменно!

Как сделать устройство самостоятельно?

Есть несколько вариантов изготовления такого самодельного устройства, оно может быть стеновым, поточным или универсальным, компания Премос выпускает весь перечень данной продукции.

Основным отличием является тип расположения рабочего стола, у стенового устройства стол расположен вертикально, а у потолочного он лежит в горизонтальной плоскости.

Если подъемник универсальный, то стол может изменять свой угол наклона и использоваться для монтажа листов, как на стену, так и на пол, одним из лучших вариантов является продукция Премос.

Такое приспособление сделать самостоятельно несложно, чертеж можно найти в интернете, при этом цена подъемника будет меньше, чем при покупке заводского изделия.

Основными элементами такого приспособления являются:

• шасси, которое за счет наличия колесиков обеспечивает установку приспособления в нужном месте. Есть возможность корректировать положение листа во время монтажа;
• телескопическая стойка, которая может менять свою длину;
• распорный стол;
• лебедка.

После того как вы определились с типом конструкции, которую будете делать своими руками, можно приступать к выполнению работ.

Для изготовления подпорки можно использовать деревянные брусья или металлопрофиль, с которыми удобно и просто работать, и стоят они недорого. Сделать лебедку самостоятельно достаточно сложно, поэтому ее проще приобрести в магазине.

Можно сделать устройство, которое предназначено для работы только в конкретном помещении, а можно сделать универсальный подъемник.

Понятно, что дешевле первый вариант, к тому же проще его переоборудовать для работы в другой комнате, чем сделать универсальное устройство. Если вы не занимаетесь профессионально монтажом гипсокартона, то вам будет вполне достаточно первого варианта.

Порядок выполнения работ

Рассмотрим, как шаг за шагом самостоятельно сделать простейшую конструкцию:

1. При выборе деревянного бруса, надо учитывать, что его сечение не должно быть меньше 50 мм, а высота равняться расстоянию от потолка до пола. Надо будет еще один брус длиной 90-100см. Между собой они соединяются в виде буквы «Т».
2. Чтобы обеспечить подпорке устойчивость, необходимо сделать косынки, они также делаются из бруса. Необходимо контролировать, чтобы угол получился прямым, иначе устройство получится кривым, неустойчивым и ненадежным.
3. При необходимости, горизонтальную поверхность можно расширить, главное, чтобы все углы должны быть прямыми.

Расположение труб

Если вы умеете работать сварочным аппаратом, то можно сделать универсальный подъемник из металлических труб. Для создания такой конструкции вам потребуются квадрат сечением 80,60 и 40 мм с толщиной стенки 2 мм, они вставляются друг в друга по типу матрешки, стол делают из труб 4х2,5 см и 3х2 см.

Стойки делают, как и в описанном выше варианте, только из металлического квадратного профиля, для усиления устанавливают косынки, обязательно соблюдение прямых углов. Крепление выполняют при помощи сварочного аппарата. На самую большую трубу устанавливают барабан и монтируют лебедку.

Теперь осталось сварить стол, сделать подвижные ножки и собрать всю конструкцию. Лучше всего отдельные элементы между собой крепить при помощи болтов, что позволит разбирать подъемник, это облегчает его транспортировку.

Какой профиль нужно приобретать для потолка

Строительные маркеты предлагают множество видов профилей. Нужно разобраться, какой профиль для потолка из гипсокартона подходит? Все они отличаются внешним видом и своими функциональными свойствами. Для приобретения требуемых профилей требуется изучить маркировку, размеры, принадлежности. Профиль имеет размеры в длину, ширину, а также толщину. Какой профиль нужен для потолка из гипсокартона? Для несущего каркаса под ГК-листы следует выбирать более толстый профиль, нежели для обрешётки декоративного элемента интерьера.

Основные и дополнительные профили для каркаса

Основные типы профиля для каркаса на потолок

Для создания металлического каркаса на потолке для гипсокартонных листов используется два типа профиля: направляющие и потолочные элементы. Но, кроме этих видов для создания металлической основы применяются также и другие элементы, которые будут рассмотрены ниже.

1. Направляющий профиль для каркасной обрешетки на потолке. Данный потолочный профиль для гипсокартона имеет маркировку ПНП или UD-27. Направляющий металлический элемент является основным в создающей обрешетке. В него вставляются профиль потолочный под гипсокартон ПП (CD).

Направляющий потолочный профиль для гипсокартона

Размеры профиля: ширина – 27 мм, высота ребра – 28 мм., толщина стенок 0.37-0.45 мм., длина от 3-х до 4-х метров. Толщина металла зависит от завода-производителя. Фирма «KNAUF»выпускает профиль ПНП из стали высокого качества, толщиной 0.6 мм. Тем самым данные профили отличаются прочностью и качеством.

Монтаж ПП в направляющий потолочный профиль

1. Профиль для гипсокартона потолочный ПП (CD). Данный элемент вставляется в направляющие профили и крепится к подвесам. Имеет размеры: длина – от 3 до 4 метров, ширина – 60 мм., высота – 27 мм.толщина профиля варьирует от 0.4 до 0.55 мм. «КНАУФ» производит потолочный профиль толщиной 0.6 мм.

профиль потолочный ПП для каркаса на потолок

Какой профиль лучше для гипсокартона на потолок? Из технических характеристик видно, что профиль КНАУФ является более толстым, а значит более прочным и долговечным. Данный профиль применяется в помещениях с повышенной влажностью без опасения того, что ржавчина быстро его поразит, потому как потолочные элементы производятся с антикоррозийным оцинкованным покрытием.

Дополнительные профили, фиксируемые в каркасе на потолке

Кроме основных профилей, из которых создается прочный каркас для ГК-листов, применяются также еще профили.

1. Арочный профиль ПА (CD). Создаются фигурные конструкции на потолочном перекрытии. Имеет допустимые нормой размеры: ширина – 60 мм., высота 27 мм., толщина профиля 0,4-0,6 мм.различные производители производят арочные профили с разными размерами, а также толщиной металла. Профиль КНАУФ является наиболее прочным и отличается высоким качеством.

2. Угловой профиль ПУ. Применяется для защиты внешних углов гипсокартонной конструкции. Он перфорированный, имеет размеры: толщина от 0,22 до 0,5 мм., ширина 20-35 мм., длина 2,5-3 метра.

3. Угол перфорированный ПВХ 25х25×3000 мм для криволинейных конструкций. Создаёт защиту для фигурных элементов на потолке. Производится из прочного качественного материала ПВХ. Отличительное свойство уголка – гибкость, лёгкость, незатруднительный монтаж.

Дополнительные профильные составные монтируются по мере того, какая конструкция производится на потолке. Чем сложнее криволинейные элементы, и чем больше ярусов в потолке, тем больше применяются дополнительные профили.

Изготовления фиксатора: альтернатива подъемнику гипсокартона

Не у каждого из нас есть свободное время на изготовление подъемника. Ведь если вы занимаетесь работой с потолочными конструкциями из гипсокартона всего лишь раз в несколько лет, то вам ни к чему иметь громоздкое устройство

В качестве альтернативного решения мы предлагаем обратить внимание на фиксатор

Изготовить его гораздо легче (да и быстрее) и при этом вы потратите денег по минимуму.

Вот краткая инструкция:

Вам потребуется длинный брус (на высоту вашего потолка). Горизонтальная часть конструкции и ширина должны быть не менее 90 см. Получается, что два бруса образовывают собой букву “Т”. Крепятся они гвоздями, которые при забивании нужно немного топить.

Теперь приступаем к изготовлению косынок. Они располагаются между горизонтальной и вертикальной частями фиксатора.

По своей сути, фиксатор является обыкновенной подставкой под ГКЛ в строго горизонтальном положении. Если вы не собираетесь постоянно работать с гипсокартоном, то данная конструкция для вас – просто незаменима!

Для чего нужен?

Заводские модели обычно делают металлическими, они разборные, что позволяет удобно их переносить в специальном чехле, наиболее популярным производителем таки приспособлений является компания Премос. В домашних условиях чаще всего своими руками создается подъемник-распорка для гипсокартона.

С помощью указанного устройства можно не только проводить монтаж листов на потолок, но и выполнять разметку.

Делается это следующим образом: берут лазерный уровень (обычно его штатив имеет небольшую высоту), крепят его при помощи струбцин на подъемнике и поднимают на необходимую высоту.

Учитывая то, что высота подъема листов оставляет 3-4 метра, этого будет достаточно для проведения разметочных работ практически в любом помещении.

Необходимо только хорошо закрепить лазерный уровень, чтобы он не упал в процессе работы, и можно выполнять разметку потолка.

Основным назначением указанного устройства является помощь в проведении подшивки потолка большими листами гипсокартона. С его помощью данную работу можно успешно выполнять и без помощника.

Вы сможете плотно прислонить лист именно в то место, куда вам надо, сделать это можно как самодельным устройством, так и, например, используя подъемник Премос.

Для выполнения работы надо сначала наклонить рамку, на нее уложить лист ГКЛ. Так как поднимать надо невысоко, справиться с этим можно и одному работнику. Затем рамка переводится в горизонтальное положение и при помощи реечного механизма можно поднимать лист на необходимую высоту.

Наличие на опорных ножках колесиков позволяет перемещать устройство с листом в нужное вам место.

После того как вы установили лист на место и поджали его, осталось взять шуруповерт и надежно его закрепить.

Наибольшей популярностью пользуется подъемник Премос, это объясняется тем, что цена его небольшая, а схема работы простая, поэтому надежная.

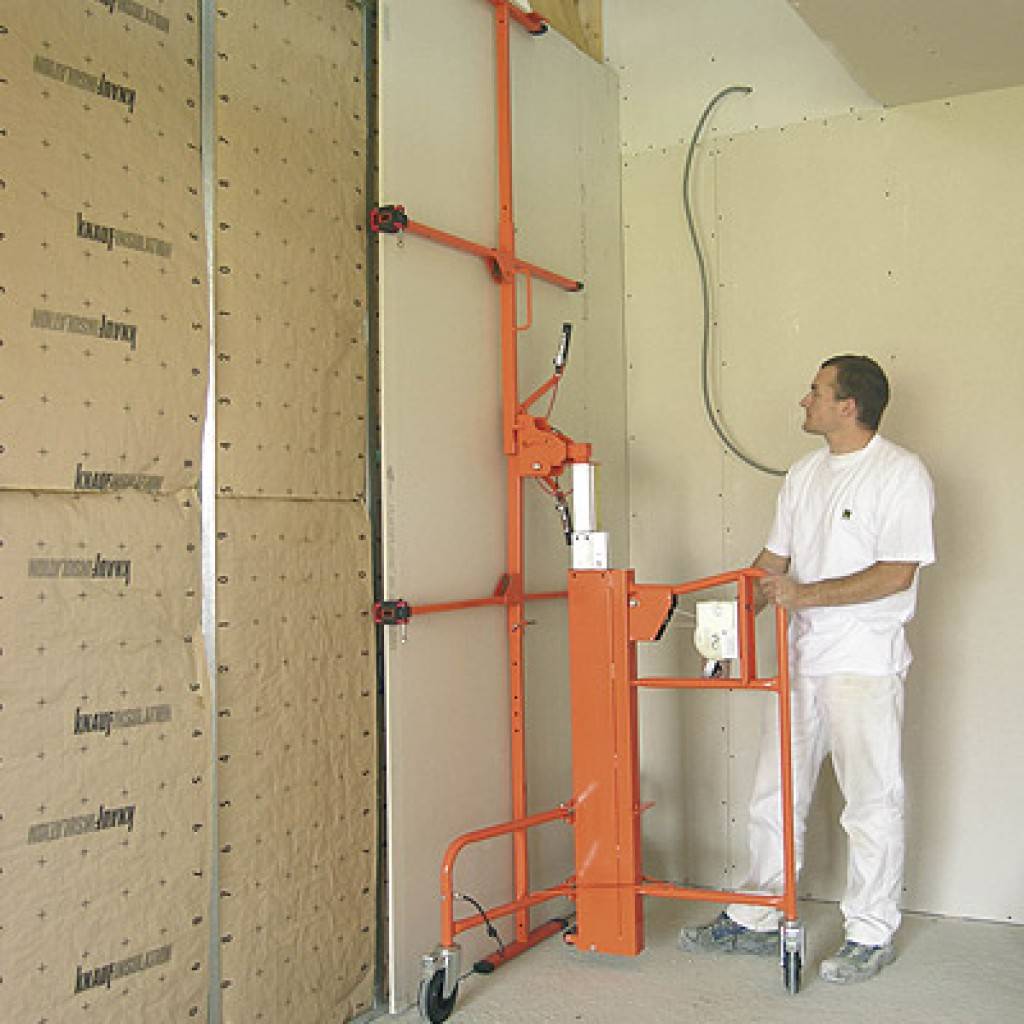

Еще одним назначением данного устройства является облегчение монтажа профилей в тех местах, куда трудно добраться.

При помощи данного устройства можно закреплять перфоратор, край рулонного полотна при выполнении работ на потолке, с его помощью также удобно монтировать массивные люстры, воздуховоды, кондиционеры, фанкойлы и другое оборудование.

Обработка листов гипсокартона

ГКЛ также требуют специфической обработки. Вряд ли кому-то повезет настолько, что весь каркас закроется целыми листами. Скорее всего, гипсокартон придется резать, ровнять, снимать с него фаску и т. д.

• Электролобзик – это основной инструмент для фигурной резки гипсокартона. С его помощью можно сделать волну, зигзаг или любую другую геометрическую (и не только) фигуру из ГКЛ, при этом кромка будет ровной и не станет крошиться.
• Отрезать по прямой можно электролобзиком или ножом для гипсокартона. Также подойдет малярный нож, самое главное, чтобы он был острым и крепким и мог прорезать толстый картон. Разрез делать желательно не от руки, а по прочерченной линии (лучше даже приложить линейку, чтобы нож шел ровно).

• Кромочный и обдирочный рубанки понадобятся для окончательной обработки гипсокартонных заготовок: выравнивания края, зачистки кромок, снятия фаски.
• Проделать небольшие отверстия под провода можно с помощью дрели со специальной насадкой-коронкой по гипсокартону.
• Игольчатый валик для гипсокартона используется в тех случаях, когда листу нужно придать изогнутую форму, например для создания арки. ГКЛ обильно смачивают и прокатывают игольчатым валиком, чтобы влага быстро пропитала поверхность и проникла внутрь, а гипсокартон стал податливым и не ломался.

Подъемник своими руками

Если покупка нецелесообразна по каким-то причинам, сделать подъемник можно своими руками. В интернете есть все необходимые для этого чертежи.

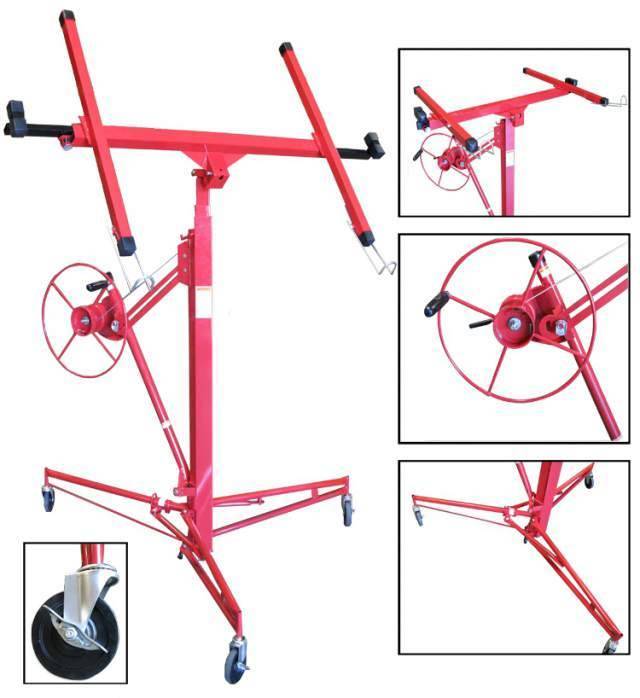

Также нужно знать основные элементы, из которых состоит данное устройство:

• Тренога — основание, на котором держится вся конструкция. Часто оснащается роликами-колесиками со стопорящими комплектующими;
• Штатив телескопического типа — делается из отрезков профильной трубы, вставляющиеся друг в друга. Рекомендуемые сечения — 8, 6, 4 см;
• Поворотный стол-подставка. Монтируется на основание н-образной формы;
• Лебедка — выносная балка, приобретается отдельно, так как собрать ее самостоятельно, проблематично;
• В качестве дополнительных комплектующих на механизме может быть установлена площадка для монтажа и электропривод.

Простой этап сборки состоит из нескольких монтажных действий:

1. Для изготовления треножного элемента необходимо создать основание из профильной трубы 6×6 см. Состоит треножник из 3 элементов, один из них должен быть приварен, а два других обладать поворотным механизмом, они монтируются к центральному стоечному элементу. Все 3 ноги треножника, оснащаются крепкими роликами-колесами;
2. Затем, к основе нужно приварить ножки с опиленными болгаркой раскосами. По желанию их можно сделать складными или даже съемного типа;
3. Тренога готова, можно приступать к созданию выдвижного штатива;
4. Для этого нужно обрезать профильные трубы — 8×8 см, 6×6 см, 4×4 см. Их вставляют друг в друга, с подбивкой в виде заглушечных элементов. Такой элемент может быть квадратным или круглым. Телескопическая труба устанавливается на центральную стойку;
5. На конце верхней трубки монтируется крепление для подставки. Оно также может быть съемного типа;
6. Далее изготавливается сам стол. Для него изначально нужно создать н-образную площадку. Средняя перемычка ее должна быть сквозного типа, для выдвижных подпорок, необходимых для объемной, жесткой поддержки листов;
7. Подпорки вывариваются по форме буквы «Т» и закрепляются при помощи быстрозажимных механизмов;
8. На завершающем этапе необходимо плотно закрепить лебедку. Как правило, крепление представляет собой выносную балку с раскосами.

Самодельный подъемник для гипсокартона

Как уже отмечалось выше, конструкция стенового подъемного устройства отличается простотой. Заводской вариант конструкции, предлагаемый для покупки в строймаркетах, стоит недешево.

И если вы всего один раз планируете им воспользоваться, то покупать систему не стоит. Если же мастер регулярно осуществляет ремонтные работы, используя гипсокартон, то для него это приобретение принесет только выгоду. Использование системы быстро окупится, а вот выполнение работ с подобным материалом значительно упростится.

Для того чтобы сэкономить финансовые средства, можно сделать подъемник для ГКЛ своими руками. Все, что вам понадобится для изготовления, – это профильная труба квадратного сечения с достаточной жесткостью, подходящей для этого случая. При изготовлении устройства для осуществления монтажа только стеновых конструкций можно обойтись и сухим деревянным брусом.

Самым важным в изготовлении подъемного устройства своими руками является точный расчет предполагаемой нагрузки, иначе может произойти его поломка.

Если ваше подъемное устройство предназначается для работ с потолочными конструкциями, то самым логичным и правильным вариантом материала будет профильная труба. Вместо механизма, осуществляющего подъем, может применяться электромотор либо приспособление механического характера, не требующее подключения к электросети.

Схема сборки такого подъемного устройства несложная и не потребует от вас профессиональных знаний либо специальных навыков, подходит для изготовления своими руками. Для более надежного крепления составных частей необходимо использовать стальные болты. Они больше остальных креплений подойдут для изготовления такого устройства и с легкостью выдержат вес поднимаемого материала.

Описание подъемника-распорки для гипсокартона

При монтаже плит ГКЛ, требуются не только подъемник и прочие инструменты, но и также может пригодиться распорка, которая также используется для монтажа плит ГКЛ. Распорка представляет собой две стальные телескопические трубы со штоком для подъема. Также такая конструкция снабжена кольцевым зажимом и упорами из обрезиненного пластика. В конструкции предусмотрен рычаг для освобождения ранее зафиксированного штока. Такая конструкция предназначена для удержания листов ГКЛ в вертикальном прижатом состоянии.

Перед тем как приобрести подъемник, обязательно нужно ознакомиться с его качеством и функциональными возможностями

Используя данное приспособление, можно достаточно оперативно смонтировать лист ГКЛ, при этом оно обладает рядом других положительных качеств:

1. Подвижное основание, что позволяет достаточно легко сдвинуть лист ГКЛ в разных направлениях с тем, чтобы получить качественные стыки между всеми листами ГКЛ. Есть возможность использования не только для стен, но потолков.
2. Данное приспособление обладает малым весом, простотой в использовании, и им может пользоваться даже человек, не обладающими какими-либо особыми строительными навыками. Но при этом, все равно требуется соблюдать определенные меры безопасности.

Но одной распоркой при монтаже плит ГКЛ не обойтись, особенно, если работает один человек, необходимо использовать для фиксации плит, как минимум 2, а еще лучше 3 распорки.

Подъемник для гипсокартона своими руками

Гипсокартонные листы – это один из самых востребованных отделочных материалов, но при этом и самый неудобный для самостоятельного монтажа. Установить ГКЛ на место и прикрепить одному человеку в одиночку весьма проблематично из-за значительного веса, чья масса, в зависимости от толщины и разновидности, колеблется в интервале 18 – 35 кг, а также из-за обширной поверхности. Особенно это актуально, если речь идет об отделке потолка. Выход – использовать подъемник для гипсокартона.Чтобы упростить изготовление подъемника, можно использовать не только готовую лебедку, но и полностью заводскую стойку вместо самодельной.

Можно использовать не три, а две или четыре трубы этих или иных диаметров. Их количество, диаметр и толщина стенок зависят от условий будущей эксплуатации. Чем больший вес придется поднимать, тем более мощным и прочным должен быть штатив. На современном рынке представлено немало подъемников для монтажа гипсокартона.

Одни из самых известных – универсальные (вертикально-горизонтальные) Plattenheber от немецкой компании Knauf, многофункциональные и мобильные французские устройства EDMA, российская разработка – модели Премос, справляющиеся с грузом до 100 кг. Приспособление поднимает к потолку и фиксирует на месте будущего монтажа листы гипсокартона, некоторые модели также способны транспортировки ГКЛ в конкретную точку. При использовании устройства монтажник лишь прикручивает лист саморезами, значительных усилий для работы прикладывать не нужно, не потребуется и приглашение помощников. Современные модели оснащены нивелиром или строительным уровнем и потому предоставляют возможность устанавливать листы без дополнительного контроля;

Важные нюансы

Некоторые моменты, которые необходимо учесть:

• Вне зависимости от материала, металл это или дерево, стойки и другие части, испытывающие серьезные нагрузки, требуется снабжать «косынками» или другими элементами, придающими жесткость и прочность.
• Предпочтительной является складная конструкция подъемника: так его легче транспортировать, да и места при хранении он займет намного меньше.
• Кроме стопорного устройства, имеющегося на лебедке или реечной передаче, обязательно надо предусмотреть дополнительное устройство, надежно фиксирующее рабочий стол в поднятом положении. Иначе существует риск складывания устройства под нагрузкой, что может привести к серьезным травмам. На чем точно экономить не стоит, так это на собственной безопасности.

Ячеистый стол предназначен для работы с листовым материалом и полностью заменяет собой обычные верстаки. Изготовленный из фанеры 12 мм, стол отличается простотой сборки, но при этом не уступает в прочности и функциональности своим более габаритным, но полностью стационарным собратьям. Чаще всего наши клиенты используют ячеистый стол для решения таких задач, как:

• Раскрой гипсокартона;
• Фрезеровочные работы;
• Распил материала погружной пилой.

Преимущества:

• Легко работать Ячеистый стол позволяет эффективно фиксировать заготовки или листовой материал струбцинами в любом нужном вам месте, быстро распиливать материал, обеспечивает удобный подхват и пространство для работы инструмента.
• Удобно перевозить Стол быстро и компактно складывается, занимает минимум места, а поднять его вполне под силу любому здоровому мужчине.
• Быстро собирать Монтаж ячеистого стола с помощью киянки занимает буквально несколько минут.

Производство сегодня 1200х2400х750мм На данный момент основное производство занимает новая модель ячеистого стола, который обладает рядом преимуществ по сравнению с предыдущими моделями.

Габариты одного стола составляют 1200х1200х750мм.Конструкция позволяет делать модульную сборку из нескольких единиц, а их обвязка осуществляется при помощи собственного крепежа (см.инструкцию).

Размеры являются наиболее оптимальными, как для эксплуатации, так и для транспортировки — он с лёгкостью поместиться в легковом автомобиле!

Дополнительный ярус для складирования материала позволит Вам рационально использовать полезное пространство и содержать рабочее место в порядке.

Повышенная плотность ячеек даёт значительную прочность, а парная конструкция из двух столов, которая в длину составляет 2400мм, позволяет производить полноценную работу с ГКЛ стандартного размера.

Самостоятельное изготовление

В среднем стандартное подъёмное оборудование стоит около 15 тысяч рублей, и многие предпочитают собрать устройство своими руками. Однако для этого потребуются подробные чертежи, на базе которых реально смонтировать подъёмник любого типа в домашних условиях. Также, кроме металлопрофилей, придётся приобрести лебёдку и крепёжные детали.

Профессионалы советуют делать одноразовый вариант, который позже можно легко адаптировать для других комнат. С другой стороны, самому можно сделать и многоразовую конструкцию, которая будет подходить для разной высоты помещений.

Тщательно составленная схема – залог качественной сборки подъёмника, ведь именно по ней придётся производить монтирование подпорки из металлических профилей и другие работы.

Процесс монтажа:

1. Основания делают из металлического профиля размером 6х6 см. Пара отрезков снабжается опорно-поворотными деталями, третий профиль фиксируется к стойке с помощью сварочного аппарата. Для удобства перемещения оснащают сооружение роликами или колёсиками.
2. Для большей устойчивости приваривают три или четыре трубы в виде спиленных ножек.
3. Телескопический штатив или тренога изготавливается из трёх обрезанных профилей с размерами сечения 0,4, 0,6, 0,8 см. Чтобы вставить стопоры, в них делают перфорацию, которая должна совпадать. Штангу закрепляют на стойке.
4. Верхнюю часть штатива снабжают фиксаторами для быстрого крепления подставки. Металлическая «Н» образная рамка приваривается в верхней части штатива для дальнейшего монтирования выдвижного устройства.
5. Стол размещается на платформе, дополнительно монтируются боковые подпорки, увеличивающие жёсткость сооружения. В последнюю очередь крепится лебёдка, блоки и тросики.

На сегодняшний день лучшим признано немецкое оборудование «Кнауф», французские подъёмники от компании «Эдма». Это качественное оборудование для монтажа в больших и маленьких помещениях с разной высотой потолка.

Однако наиболее популярным приспособлением продолжает оставаться техника «Премос» для монтажа гипсокартона. Её устройство напоминает простейший реечный домкрат, позволяющий поднимать автомобиль для проведения ремонта. Благодаря простоте и надёжности, а также доступной стоимости, эта марка долгое время остаётся на первых позициях.

Делаем подъемник для гипсокартона своими руками

Если внимательно посмотреть на чертежи, то подъемник-распорка для гипсокартона не требует каких-либо особых затрат. Давайте рассмотрим основные приспособления и материалы, которые нам могут понадобиться в работе:

• профилированные трубы, с помощью которых обеспечивается должная жесткость каркаса;
• обрезки труб не нужно выкидывать – они пойдут на изготовление ног будущего агрегата;
• не забывайте про колеса – с их помощью передвигать конструкцию будет гораздо легче;
• если вы любитель сложных конструкций, то следует запастись тросиками и роликами.

Перед началом работ нужно заранее обзавестись чертежом (см. на фото). Также, не забывайте о правильном расчете нагрузки на конструкцию, ведь неправильный расчет приведет к поломке агрегата.

Все комплектующие конструкции скрепляются друг с другом при помощи болтов. Роль подъемного механизма исполняет механическое приспособление или же электрический мотор (вот тут-то и пригодятся тросы). Если вы изготавливаете подъемник с “ручным” приводом, то в конструкцию необходимо добавить “ноги” для большей устойчивости.

Подъемники – виды, классификация, конструкторские решения

Строители-отделочники, постоянно выполняющие работы по монтажу потолочных гипсокартонных конструкций, знают, как сложно удерживать ГКЛ на весу. Одновременно с этим, листы нужно крепить. И что самое интересное, в конечном итоге лист должен лежать на потолочной поверхности ровно и красиво, а крепление – быть надежным.

Такие манипуляции произвести одному человеку практически невозможно, поэтому даже профессионалы постоянно берут себе кого-нибудь в напарники. Если же у вас нет помощника и даже достойного кандидата на эту должность, то специалисты рекомендуют приобрести специальный подъемник гипсокартона

По прибытию в специализированный магазин, рекомендуем обратить свое внимание на такие лейблы как Levpano и Roger Mondelin. Это наиболее качественные и надежные образцы, проверенные в деле

Агрегат фирмы Levpano

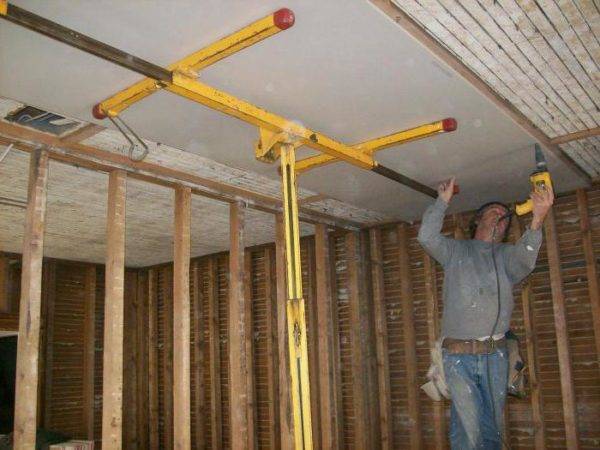

Основная задача подъемника ГКЛ – подъем гипсокартона к месту крепления. Подъемники наиболее востребованы при креплении ГКЛ потолков, так как только с их помощью можно максимально ровно прижать лист гипсокартона к каркасу.

Внимание! Листы гипсокартона на подъемнике можно держать бесконечно долго, вплоть до того момента, пока вы не закончите монтаж всей потолочной конструкции. Что касается высоты, то подъемники для ГКЛ бывают как с механическим приводом, так и с электрическим, поэтому вы всегда сможете отрегулировать высоту подъема

Если у вас нет лишних денег на подъемник для монтажа гипсокартона, то можно сконструировать его своими руками

Что касается высоты, то подъемники для ГКЛ бывают как с механическим приводом, так и с электрическим, поэтому вы всегда сможете отрегулировать высоту подъема. Если у вас нет лишних денег на подъемник для монтажа гипсокартона, то можно сконструировать его своими руками.

Предложения от производителей

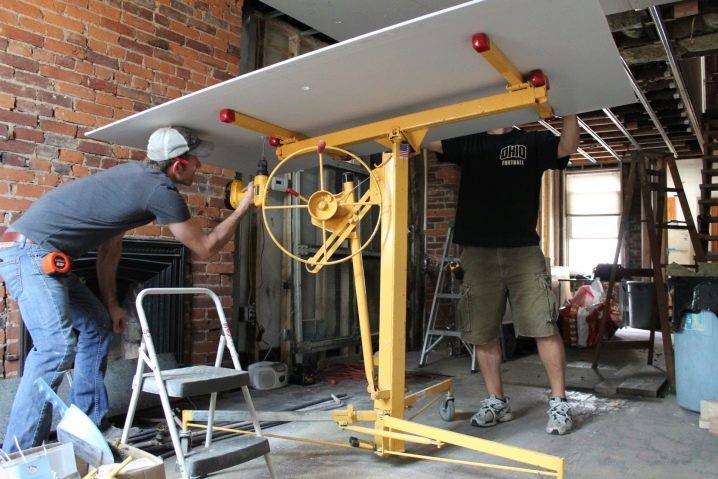

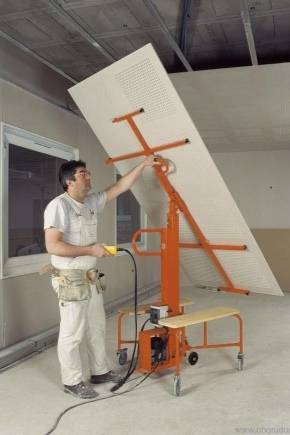

Подъемник для ГКЛ (гипсокартонных листов) даёт существенные преимущества во время выполнения операций с гипсокартонными листами в сравнении с осуществлением всех работ вручную:

Сокращает количество монтажников до одного человека. Каким бы виртуозом вы ни были, в одиночку приложить к потолку гипсокартонный лист у вас не получится. Подъемник-распорка делает такой трюк возможным;

Пока подъёмник удерживает ГКЛ в заданном положении, монтажник его прикручивает

Облегчает транспортировку гипсокартонных листов по стройплощадке. Рассматриваемый прибор позволяет не только поднимать и удерживать секции, но и перевозить их с места на место.

Нелёгкий лист гипсокартона можно перевезти в нужное место, закрепив в подъёмном механизме

В строительных магазинах можно встретить следующие приспособления для монтажа гипсокартона на потолок:

Обратите внимание, что цены в статье актуальны летом 2017 г

Levpano 1

Рекомендую выбирать модель подъёмника, грузоподъёмность которого не ниже 30-и кг, так как вес одного гипсокартонного листа может колебаться от 20 кг до 34 кг.

Подъемник гипсокартона Levpano 1 – детище немецкой фирмы «Кнауф», давно и справедливо заслужившей репутацию производителя продукции высокого качества. Технические характеристики:

Параметр	Значение
Допускаемая высота подъёма ГКЛ в горизонтальной позиции	350 см
Грузоподъёмность	75 кг
Подъёмный механизм	Лебёдка ручного типа с двумя тросами: основным и страховочным
Регулировка длины горизонтальной опоры	130-225 см
Габариты основания	95 см на 95 см
Количество колёс	4
Диаметр колёс	12,5 см
Блокировка колёс	Присутствует
Масса конструкции	46 кг
Возможность вращения закреплённого листа	360 градусов
Цена	67000 рублей

Удачно расположенный на ручке модели Levpano 1 фиксатор предотвращает возможное падение гипсокартонного листа

Премос

Высота подъёма у покупаемой модели должна быть не менее 350-см, чтобы ею было удобно пользоваться даже в помещениях с высокими потолками.

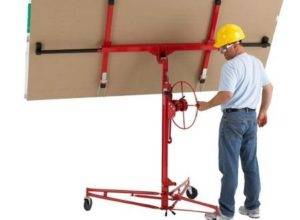

«Премос» – это профессиональный подъемник для гипсокартона, способный справиться с задачами различной сложности. Примечательно, что стоит он, несмотря на высокие эксплуатационные возможности, недорого.

Технические характеристики:

Параметр	Значение
Допускаемая высота подъёма ГКЛ в горизонтальной позиции	450 см
Грузоподъёмность	105 кг
Количество колёс	3
Блокировка колёс	Присутствует
Масса конструкции	23 кг
Возможность вращения закреплённого листа	360 градусов
Цена	16000 рублей

«Премос» в комплекте имеет специальную сумку-чехол, в которой его удобно переносить в разобранном виде

EDMA

Модели, в конструкции которых есть ненадёжные пластмассовые элементы, рекомендую игнорировать. Как показывает практика, их эксплуатационный срок невелик, а риск внезапной поломки во время работы очень высок.

«Эдма» – представитель популярного французского бренда, отличительной чертой которого можно назвать возможность эксплуатации в ограниченном пространстве. Технические характеристики:

Параметр	Значение
Допускаемая высота подъёма ГКЛ без удлинителя	350 см
Допускаемая высота подъёма ГКЛ с удлинителем	450 см
Грузоподъёмность	80 кг
Максимальная ширина базы	125 см
Минимальная ширина базы	63 см
Количество колёс	3
Блокировка колёс	Присутствует
Масса конструкции	53 кг
Возможность вращения закреплённого листа	360 градусов
Цена	62540 рублей

В «Эдме» можно осуществлять подъём гипсокартона автоматически с помощью шуруповёрта
