Подъемно-поворотные ворота: создаем защиту для дома своими руками

Последовательность изготовления пошагово

Каркас

Изготовление подъемно повортных ворт включает в себя следующие этапы:

1. 1. Сборка П-образной коробки ворот. Она состоит из трёх стальных или деревянных брусьев, которые заглубляются в цементную стяжку пола гаража на расстояние не менее 20 мм. Горизонтальный брус закрепляется стальными пластинами или угольниками;
   2. Монтаж направляющих шарниров. Под потолком гаража производится установка верхнего кронштейна. Чтобы механизм не заклинивало, кронштейн должен свободно перемещаться по створке. Верхний кронштейн обычно пристреливают монтажными стальными штырями к панели перекрытия гаража. К нему с помощью болтов присоединяется два шарнира (для подвижности створки ворот), длина которых подбирается индивидуально с учётом необходимого хода створки;
   3. Сборка самой створки. Вначале из стальных уголков сваривается рама, размеры подбираются в зависимости от длины и ширины дверного проема и проектируемой створки. После проверки её размеров, в ней размещают щит с уплотнителем либо сэндвич-панели, прикрепляя их саморезами. Далее выполняется монтаж внешних стандартных резиновых уплотнителей. По периметру рамы вставляют ленту уплотнителя. При сборке створки следует продумать расположение и размер места для замка;
   4. Монтаж направляющих профилей (рельсов), в которые заводятся ролики шарнирного механизма. Направляющие профили нужно расположить под потолком, слева и справа от верхнего кронштейна. После монтажа следует проверить плавность перемещения роликов;

1. Предварительная установка собранной створки в проём. Далее нужно разметить места закрепления шарниров подъёмного механизма в створке ворот;
2. Предварительное прикрепление шарниров саморезами к створке. При полном ходе створки рычаги должны свободно, без заеданий скользить в направляющих. В противном случае нужно проверить правильно ли установлены рычаги: они всегда должны располагаться параллельно относительно друг друга. При необходимости корректируют место крепления рычагов к створке и окончательно закрепляют шарниры;
3. Установка возвратных пружин или противовесов на направляющий кронштейн. Пружины должны располагаться как слева, так и справа от створки. Как и в случае с шарнирами для направляющих профилей, нужно установить их параллельно. Возвратные пружины должны полностью закрывать ворота. Если этого не происходит, опытным путём подбирают необходимый вес противовесов;
4. Оштукатуривания стыков обычным цементным раствором и закрепления стальных накладок на торцевых участках полотна ворот при помощи саморезов. Стальные накладки являются декоративным дополнением готовых ворот и защищают полотно от коррозии.
5. Установка гаражного замка.

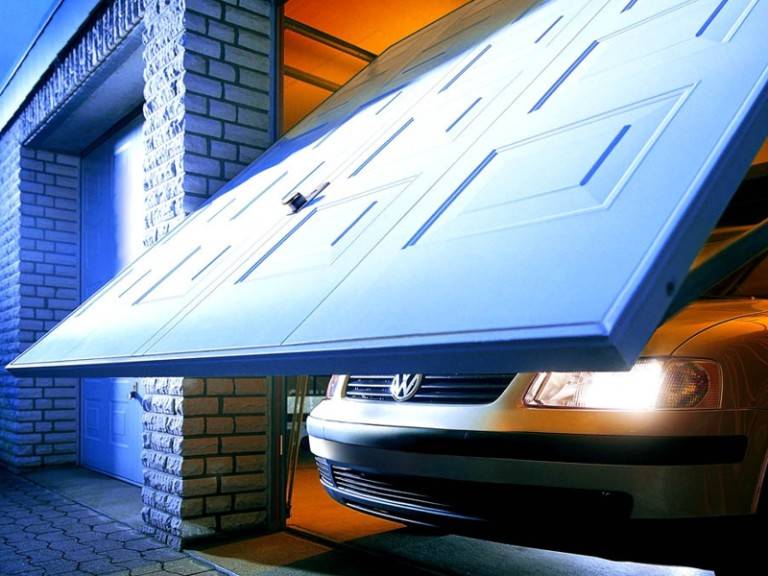

Принцип действия

По своему устройству подъемно-поворотные или щитовые ворота достаточно простые. Всю конструкцию составляет рама, само полотнище, направляющие, благодаря коим ворота могут поворачиваться, занимая при этом вертикальное и горизонтальное положение.

Основой всей системы считается стальная сваренная рама. Ее устанавливают в гаражном проеме для передвижения воротной установки. При производстве такой рамы понадобятся трубы с прямоугольным сечением.

При открывании задействуется роликовое механическое приспособление и усиленные подъемники – рычажки, благодаря чему воротная створка двигается по направляющей, фиксируясь под гаражной крышей. Образуется своеобразный навес. При закрывании компенсационные пружинки растягиваются и, наоборот, при открывании остаются свободными.

Существует два вида механизма для открывания:

• Устройство на противовесах. Данный тип механического приспособления состоит из мощного троса, закрепленного к сваренной раме в нижнем углу. Трос проходит сквозь блоки и противовесы, устанавливаемые на лебедке. Это устройство рекомендуют использовать при сборке массивных тяжелых воротных конструкций.
• Шарнирно-рычажной. Этот механизм очень прост. Может быть поэтому он так популярен. Надежность механизма в обеспечении простейших передвижений, предотвращающих блокирование устройства.

Управлять щитовыми воротами можно вручную либо с применением электропривода, то есть автоматизировать процесс управления.

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Проектирование и расчёт секционных ворот

Выбор оптимального размера гаражных ворот зависит от следующих критериев:

1. Количество автомобилей. Если гараж предназначен для хранения нескольких автомобилей, то вариантов исполнения ворот может быть несколько. Первый вариант — широкие ворота, предназначенные для одновременного заезда автомобилей в гараж. Второй вариант — отдельные независимые ворота для проезда каждого автомобиля. Конструкции стандартных и широких ворот ничем друг от друга не отличаются. Главное условие в обоих случаях — это достаточная прочность и надёжность подъёмного механизма и крепежа для выдерживания статической и динамической нагрузки от веса и движения полотна.

2. Габариты транспортных средств. К размерам относят ширину, длину и высоту автомобиля. А если ворота рассчитаны для проезда двух автомобилей, то учитывают ещё и минимальное допустимое расстояние между ними. Длина автомобиля на определение размера ворот не влияет. В расчёт берут ширину и высоту. Для комфортного и свободного проезда ширина гаражного проёма должна превышать ширину автомобиля минимум на 0,7 м в случае перпендикулярного заезда и минимум на 1 м в случае заезда в гараж под углом. При изготовлении ворот для нескольких машин к величине 0,7 или 1 м прибавляют минимальное расстояние между автомобилями, которое равно 0,5 м. Высоту проёма для ворот подбирают с превышением высоты автомобиля минимум на 0,2 м. При этом следует учитывать не только фактическую высоту транспортного средства, но и габариты навесного оборудования, которое крепится на крышу. К такому оборудованию относят открытые багажники, на которых перевозят различные грузы, и закрытые багажники, предназначенные в основном для перевозки спортивного инвентаря.

Расчёт оптимального размера проёма под секционные ворота для легкового автомобиля выглядит таким образом:

1. Минимальная высота проёма: 1788 + 200 = 1988 мм.
2. Минимальная ширина проёма при перпендикулярном заезде: 1942 + 700 = 2642 мм.
3. Минимальная ширина проёма при заезде под углом: 1942 + 1000 = 2942 мм.

При расчёте ширины следует учитывать общий габарит вместе с зеркалами бокового вида, а при расчёте высоты — открытую дверь багажника

Мы рассчитали минимально допустимые размеры гаражных ворот. При составлении эскиза или чертежа, целесообразнее эти значения округлить до ближайшего целого числа. Высоту ворот округляем до 2 м, а ширину — до 3 м.

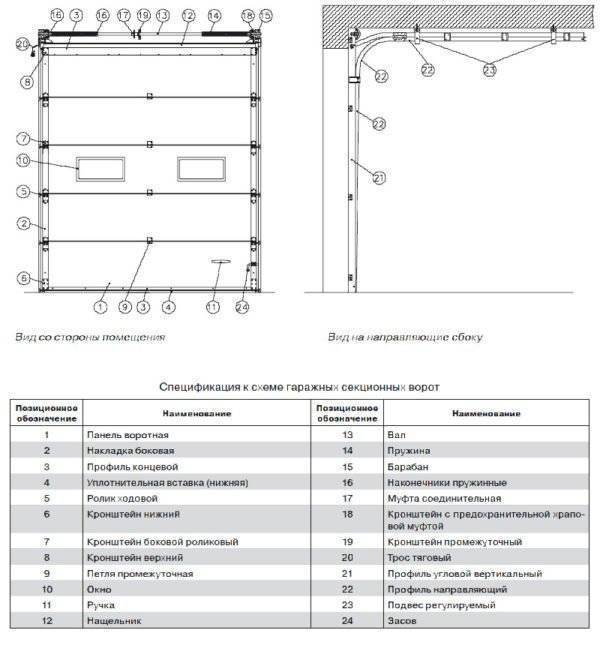

После определения размеров ворот можно составить схему их изготовления и подробную спецификацию необходимых элементов

Подбор материалов для изготовления ворот

Необходимо закупить все элементы в соответствии со спецификацией. В качестве секций используют в основном сэндвич- или металлические панели, гораздо реже — деревянные рейки.

Сэндвич-панель состоит из двух металлических пластин, покрытых защитными составами, и утеплителя между ними

Секционное полотно внизу закрывается концевым профилем. С боков его закрывают боковыми накладками, придающими дополнительную жёсткость и защищающими торцевую часть ворот от воздействия внешних факторов. В качестве направляющих профилей используют металлические швеллеры. В качестве угловых вертикальных профилей — металлические уголки. Кронштейны изготавливают также из металлического профиля. Для подъёмного механизма необходимо приобрести:

• вал;
• пружину;
• пружинные наконечники;
• барабан;
• трос;
• подвес;
• соединительную муфту.

Подбор инструментов

При изготовлении и установке секционных ворот понадобится стандартный набор инструментов:

1. Рулетка.
2. Уровень строительный.
3. Молоток.
4. Строительный нож.
5. Пассатижи.
6. Отвёртки.
7. Молоток.
8. Дрель.
9. Болгарка.
10. Свёрла для дрели.
11. Набор гаечных ключей.

Средствами индивидуальной защиты пренебрегать также не стоит — для работы нужно приобрести строительные перчатки и защитные очки. Если ворота имеют значительную высоту, то нужно позаботиться о наличии стремянки.

Подготовка к изготовлению ворот своими руками

Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.

Выбор проектного решения и разработка чертежа по имеющимся размерам

Определяясь с конструктивным исполнением подъёмного ограждения, используйте проверенное техническое решение — рычажный механизм с шарнирным креплением.

Можно самостоятельно разработать эскиз будущей конструкции.

Типовой эскиз поможет выполнить привязку конструкции к размерам вашего гаража

Если навыки проектирования отсутствуют, целесообразно использовать готовую документацию.

По готовому чертежу вам будет проще изготовить необходимые детали ворот

Изучив документацию, следует проставить на ней фактические размеры гаража. Это позволит определить потребность в материалах.

Советы по выбору материалов

При выборе материалов обратите внимание на их прочность и пожаробезопасность. Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:. Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

• металлическую трубу прямоугольного сечения размером 6х12 см с толщиной стенки 3–4 мм, необходимую для изготовления рамы;

• деревянные брусья сечением 8х12 см, из которых можно сделать коробку, если у вас нет стальной прямоугольной трубы;

• металлические штыри и кронштейны, необходимые для крепления рамы ворот к проёму;
• комплект стальных швеллеров №8 или 10, а также уголков 4х4 см, используемых для складных шарнирных элементов и направляющих планок;

• стальную трубу квадратного сечения со стороной 4 см для сборки каркаса ворот;

• компенсационные пружины из проволоки диаметром 3 см для приводного механизма;
• резиновый уплотнитель, позволяющий компенсировать зазоры по периметру конструкции;
• стальные листы толщиной 3 мм, дощатые щиты или сэндвич-панели, необходимые для зашивки полотна ворот;

• комплект оборудования для сборки электрического привода, если запланировано оснащение автоматикой;

• пластиковые панели или декоративные отделочные материалы, позволяющие выполнить облицовку с внешней стороны;
• утеплитель — минеральную вату, пенопласт или пенополистирол.

Все материалы следует предварительно разрезать на заготовки, соответствующие требованиям проектной документации.

Необходимые инструменты

В процессе работы понадобятся следующие инструменты и электрическое оборудование:

• рулетка длиной 5 метров, строительный уровень;
• комплект гаечных ключей и набор различных отвёрток;
• электрическая дрель в комплекте со свёрлами;
• болгарка с отрезным кругом диаметром 180 мм;
• аппарат для электрической сварки.

Стандартный комплект электрического оборудования и слесарных инструментов позволит самостоятельно осуществить изготовление подъёмных ворот.

Особенности изготовления

У каждого типа ворот есть свои особенности в конструкции. Прежде чем приступать к процессу изготовления, следует изучить схемы строения полотна и проработать план действий. Распашные ворота не относятся к числу исключений в данном вопросе. Сделать своими руками ворота распашного типа из профнастила под силу даже новичку, который ранее не работал с металлическими изделиями.

Чтобы изготовить изделия, вам потребуются навыки по работе с буром, сваркой, шуруповертом, строительной рулеткой и болгаркой. Конструкция изделий создана таким образом, что эксплуатация свободного пространства должна сопровождаться максимальной функциональностью. За надежность ворот отвечают блоки роликов, которые располагаются в нижней части профильной балки и двигаются за счет открытия или закрытия створок.

Есть несколько особенностей ворот такого типа, которые отличают их от других конструкций:

• при сборке полотна используются кнопочные угловые соединители, благодаря которым можно исключить провисание створок во время использования;
• крепежи материала скрываются, тем самым сохраняют декоративные свойства ворот. Также такое решение не допускает попадания посторонних предметов в пространство между профилем;
• крепление створок производится при помощи трехсекционных петель. Детали позволяют продлить срок службы конструкции.

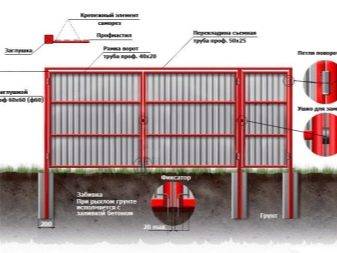

Изучая чертежи стандартного полотна, изготовленного из профлиста, вы сможете заметить, что в качестве основы конструкции используется каркас из металлического профиля квадратной формы. В качестве альтернативы применяется толстостенная труба, диаметр которой составляет 30 мм.

Закрепить створки вы сможете при помощи электросварки или саморезов по металлу. Так как профлист легкий, для него будет достаточно двух крепких петель с диаметром в 20 мм. В роли несущей опоры могут выступать трубы из металла диаметром в 60-100 мм.

Крепление воротных створок осуществляется на основе забора, который присутствует на участке. Если вы планируете установку кирпичной изгороди, предусмотрите заранее монтаж закладных швов между кирпичами. К ним будут привариваться навесные опоры.

Оптимальная ширина въездных ворот на частной территории составляет 3 м. Данных габаритов достаточно для того, чтобы во двор смог заехать грузовой или легковой автомобиль. Высота ворот не должна превышать 2 метра.

В роли запорного механизма можно использовать штыри в форме буквы «Г». Они должны располагаться в нижней части створок. В землю вкапываются специальные фиксаторы, представляющие собой металлические трубки, диаметр которых превышает толщину стопорного механизма.

Чтобы новые ворота гармонично вписывались в общий интерьер участка, можно использовать профнастил для отделки каркасной части. Как правило, материал прикрепляют к каркасу полотна.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

1. Профнастил толщиной 0,7 мм для обшивки.
2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
3. Металлический уголок 40*40 мм, толщиной 4 мм.
4. 2 пружины диаметром 30 мм.
5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
7. Стальной лист толщиной 4 мм.
8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

• набор гаечных ключей;
• шуруповерт;
• электродрель;
• молоток;
• отвертка;
• рулетка, уровень, маркер или карандаш;
• болгарка;
• сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

1. Наличие достаточного свободного пространства для крепежа направляющих.
2. Ровность стен как по вертикали, так и по горизонтали.
3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
3. Места стыков прихвачиваются сваркой.
4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
5. Для повышения жесткости рамки по углам допускается приварить косынки.
6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.

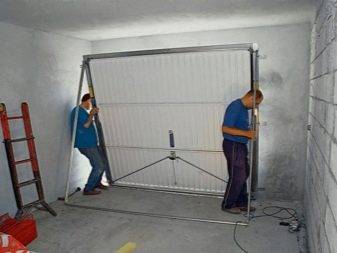

7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
2. Крепятся к опорным балкам болтами.
3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

1. Готовая рамка кладется на горизонтальную плоскость.
2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
3. Болтами фиксируется ручка для открывания полотна.
4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.

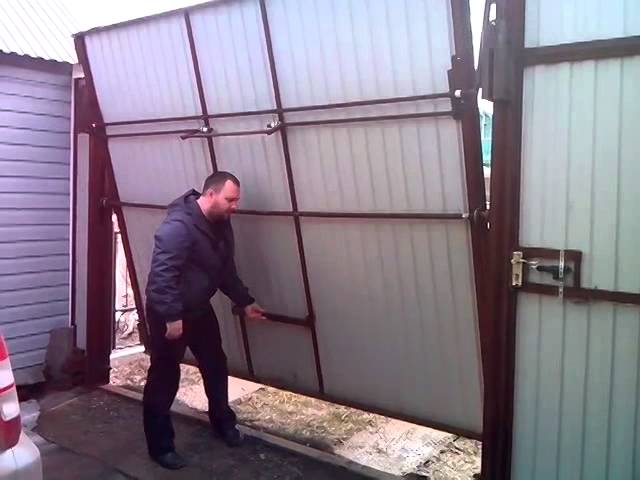

5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

• блок управления;
• приемник сигнала;
• пульт дистанционного управления.

Краткий порядок установки автоматики:

1. Створка проверяется на наличие зазоров.
2. По инструкции производителя выполняется сборка привода.
3. По центру потолка фиксируется направляющая балка.
4. В задней части балки крепятся кронштейны на дюбеля.
5. Монтируется привод.
6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
7. Прокладывается электрическая проводка.
8. Выполняется пробный запуск.

Советы по отделке

После проведения сварочных работ необходимо все швы хорошо зашлифовать, чтобы убрать окалину и лишний металл. Столбы и каркас лучше обработать специальным антикоррозийным средством и окрасить.

Засовы для распашных ворот

Если вы планируете устанавливать на ворота автоматику, то сложные запоры и засовы не понадобятся. Но при желании можно поставить их. Вертикальные модели являются одними из самых часто встречающихся, так как их легко сделать своими руками из обычной арматуры:

1. Берём кусок круглой трубы диаметром немного больше, чем арматура. Отрезаем четыре куска одинакового размера.
2. Привариваем их к верхней и нижней планке каркаса ворот.
3. Берём четыре металлических прута и с помощью сварки или специального трубогиба сгибаем их под прямым углом. Один конец прутьев должен быть немного больше другого.
4. Делаем дрелью отверстия в нижней и верхней планке ворот, чтобы арматура в них заходила свободно.

5. В нижней части ворот (в грунт или фундамент) забиваем два куска трубы, которые будут выполнять роль фиксаторов.

Накладной горизонтальный засов обычно устанавливают на распашных воротах из профнастила на поперечные планки каркаса.

1. Привариваем квадратный кусок металла на планки ворот в средней части с двух сторон. Это необходимо, чтобы можно было на них наложить заводской засов.
2. Делаем дрелью отверстия и затем прикручиваем шурупами к металлическим планкам.

3. На специальные монтажные уши крепим навесной замок.

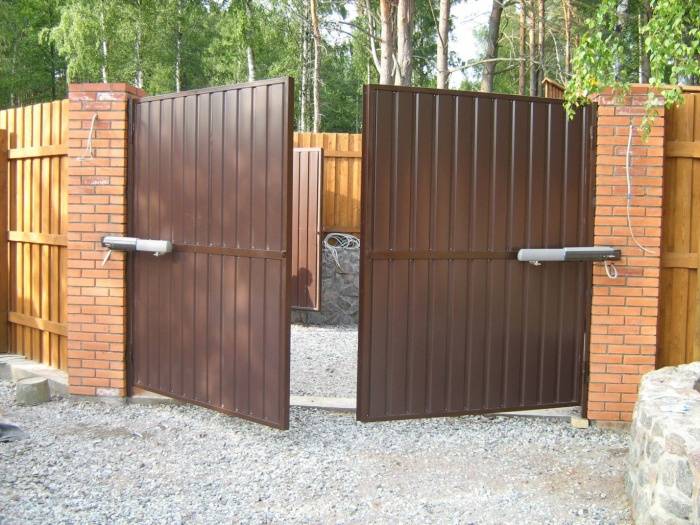

Видео: как сделать ворота с электроприводом

Распашные ворота с электрическим приводом можно построить самостоятельно. Следуя инструкции по монтажу и обшивке каркаса, установке автоматической системы, владелец дома сможет установить на своём участке надёжную и прочную конструкцию.

Чем откатные ворота из профлиста лучше распашных

Если кратко, то откатные ворота:

• легче автоматизировать;
• надежнее фиксируются в открытом или закрытом положении;
• подходят для широких въездов;
• компактнее;
• сложнее заблокировать снежными заносами;
• прочее и надежнее;
• устойчивее ко взлому.

А теперь — отдельно о каждом преимуществе.

Раздвижные ворота из металлопрофиля открываются, сдвигаясь вбок по направляющей. Поэтому их автоматизация сводится к установке сравнительно простого и очень надежного механизма с зубчатой передачей. Для сравнения, автоматика для распашных ворот ставится на обе створки, и должна быть достаточно мощной, чтобы противостоять ветровой нагрузке. Кроме того, бюджетные модели не рассчитаны на установку на стандартные для нас широкие кирпичные столбы.

Теперь насчет фиксации. В закрытом состоянии на месте откатные ворота из профиля удерживают: две роликовые каретки и верхние ролики с одной стороны, нижний и верхний улавливатель с другой. Эти элементы делаются из толстой стали 3–4 мм и привариваются сплошным швом к опорным столбам и закладной в фундаменте. В открытом положении ворота просто полностью сдвигаются за стену. Поэтому они легко выдерживают штормовые ветра и никогда не закроются в самый неподходящий момент.

Двигающаяся по направляющей створка, удерживаемая в двух точках роликовыми каретками, может быть 4, 5, 6 и более метров в ширину. А откатные ворота на рельсах способны и вовсе перекрыть проезды в несколько полос. Стандарт для распашных ворот — примерно 2 метра створка и 4 метра проезд. На укрепленные петли и усиленные опоры можно повесить створки 2,5 метра, но не более.

Из-за все того же открытия вбок, сдвижные ворота из профнастила практически не занимают места. Для их работы нужна только узкая полоска вдоль забора, что не проблема даже в условиях плотной городской застройки и засаженного растениями палисадника.

По этой же причине открытие и закрытие таких ворот сложнее заблокировать зимой. Во-первых, в зависимости от направления ветра, участок под забором и вовсе может быть свободен от снега, даже если вокруг сугробы. Во-вторых, очистка полосы в 100 мм для движения направляющей и всего проезда для открытия распашных ворот — это принципиально разная по затраченным усилиям работа.

Наконец, одно полотно на мощном каркасе выдерживает значительно большую нагрузку, чем соединенные замком и запорами отдельные створки. Откатные ворота с профлистом в принципе не могут «разболтаться» со временем, что часто случается с распашными при сильных ветрах.

Наконец, каким бы ни был запор на откатных воротах, он всегда на участке: либо створку удерживает двигатель автоматики, либо специальный замок с ригелем в форме крюка, который спрятан за опорным столбом. Конечно, любой замок можно взломать, но в случае с откатными воротами сделать это сложнее.

Подъёмно-поворотные

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь. Стальной или деревянный каркас монтируют в проём, в коробку обязательно ставятся профили непосредственно для полотна. Оно изготавливается из деревянных досок, сэндвич-панели, покрыть его следует металлом. Дверь, сделанная из цельного куска древесины, очень недешёвое удовольствие, выбор попроще – доски, пропитанные химическим составом, который укроет от погоды и покрытые металлом, покрашенным в любой цвет. Можно обклеить дерево кусками прессованного пенопласта или другого утепляющего материала.

Прежде, чем начать непосредственно делать ворота, надо изучить доступные способы подъёма.

• Способ при использовании шарниров и рычажков. Простенькая конструкция обещает надёжность, однако нужно очень удачно смонтировать направляющие профили и слаженно настроить натяжение пружин. Профили следует поставить параллельно и ровно.
• Противовесный способ. Трос крепят по углам рамы вниз, пропускают через блок, ведут к шкиву лебёдки, а в её конце и находится противовес. Его масса будет соразмеримой весу ворот. Вариант означает, что рама и каркас будут подвержены немалой нагрузке, такой механизм советуют выбирать исключительно для огромных ворот. Следующий шаг: проектировка ворот. Измеряем проём и чертим эскиз (ищем в интернете чертежи).

Важно Понадобятся такие детали: металлический прут на регулятор напряжения диаметр 8 мм; уголок для рельса сечение – 40 х 40 х 4 мм, на раму – 3.5х3.5х0.4 см; деревянные бруски с сечением 12 на 8 и потолочные 10 на 10; кронштейн швеллерный 8 х 4.3 х 0.5 см; штыри металлические; пружина диаметр 3 см.

Коробка собирается из деревянных брусков, их концы соединяются пластинками из стали или уголками, а низ углубляется на 2 см вглубь пола, дальше закрепляем её в проём штырями из стали.

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь.

Изготовление

Для изготовления простых подъемных ворот для гаража можно воспользоваться уже готовыми эскизами и расчетами, только немного подогнав их размеры в соответствии со своим помещением. Есть много примеров решений для загородного дома, содержащих чертежи и подробный отчет, включающий необходимые инструменты и материалы.

Перед тем, как сделать саму конструкцию с подвижным механизмом, надо позаботиться о том, чтобы проем, прилегающие стены и потолок были способны выдержать ее вес. Для этого надо выбирать прочные и плотные перекрытия без пустот и надежные системы крепления. А само помещение должно быть защищено от проникновения влаги и других природных факторов, которые могут повредить работу ворот.

Для прочной и долговечной рамы подъемных гаражных ворот наиболее удачно подойдут металлические профили размером 40х20 мм и толщиной не менее 2 мм. Поперечные и горизонтальные крепления для конструкции можно изготовить из профилей 20х20 мм. Направляющие ворот чаще всего делают из швеллеров шириной до 20 см, в зависимости от нее выбирают и размер роликов.

Коробку рычажно-шарнирного механизма можно изготовить из металлического уголка или бруса. По размерам на созданном чертеже вырезаются детали нужной длины.

Сами ролики, пружины и весь рычажно-шарнирный механизм обычно покупаются уже в готовом виде. Они выбираются в соответствии с размерами направляющих. Остальные детали можно без труда изготовить самому, используя сварочный аппарат и болгарку.

Для изготовления ворот и монтажа их в гаражном проеме потребуются следующие инструменты:

• сварочный аппарат;
• болгарка с обрезными кругами по металлу;
• дрель со сверлами нужного диаметра;
• шуруповерт;
• молоток;
• уровень;
• рулетка, карандаш.

7фотографий

Для крепления нужно использовать подходящие для данного веса конструкции металлические анкера или дюбель-шурупы. Если планируется применять для крепления металлического уголка анкерные болты, то надо подготовить набор соответствующих гаечных ключей.

Подведём итог

При монтаже подъёмных ворот своими руками могут возникнуть некоторые сложности, однако если мастер будет внимательным и аккуратным, он их практически не заметит. Главное – это качественная сварка, особенно в местах основной нагрузки. Что же касается времени, которое займёт такая работа, здесь вполне можно уложиться в 2 дня даже не имея опыта сборки подъёмных ворот.

Watch this video on YouTube

Предыдущая ПостройкиКак сделать своими руками клетки для перепелов разных возрастов: чертежи, размеры, мастер-классы
Следующая ПостройкиПодробные инструкции изготовления своими руками будки для собаки
