Подъемные гаражные ворота: плюсы и минусы

Монтаж подъемных ворот своими руками

Для внедрения подъемных ворот в гараж потребуется подобрать походящий чертеж для изготовления самодельных створок и следовать инструкции. Первый этап – выбор подходящих материалов для создания конструкции.

Выбор материалов

Материалы выбираются в зависимости от целей, которые преследуются владельцем гаража, и используемого механизма. Понадобятся:

  • деревянные бруски;
  • металлические полосы;
  • уголки рамы;
  • уголки рельс;
  • кронштейн швеллерный;
  • пружина;
  • металлический прут;
  • полотно;
  • электропривод.

Размеры материалов будут зависеть от требуемых габаритов, они должны указываться на чертежах.

Используемое полотно делится на три вида:

  • дощатый щит с металлическим покрытием из листов;
  • сэндвич-панель;
  • цельное полотно.

Для самостоятельного изготовления лучше всего подойдет первый вариант, так как собрать такую створку можно за несколько часов. Если требуется увеличить теплоизоляцию, то в зазорах необходимо поместить материал, который будет защищать от проникновения воздуха с улицы.

схема конструкции

Подготовительные работы

Прежде чем приступать к изготовлению и установке ворот для собственного гаража, необходимо выполнить определенный набор подготовительных мероприятий

Основное внимание следует обратить на стены и потолок. Их поверхность должна быть абсолютно ровной

В этом случае вы сможете при установке конструкции выполнить фиксацию направляющих без каких-либо уклонов.

Если на ролики или на направляющие попадет пыль, то работа механизма будет нарушена и вы не сможете легко открывать свои ворота. Поэтому до момента начала работ по установке конструкции в гараже необходимо завершить все внутренние отделочные работы. Пола это не касается и связано с тем, что внутрь гаража рама заходит всего на 2 см.

Поэтому завершить работу по устройству пола вы можете уже после установки ворот. Перед началом работ по их установке проем должен быть готов. Именно по нему будут производиться все основные расчеты. Перед началом работ вы уже должны знать его габариты.

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

  • костяка из прочных элементов;
  • цельной створки, вставленной в раму;
  • узла возвратной пружины;
  • механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Подъёмные вороты практически не занимают пространство

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

  • компактностью – конструкция занимает меньше пространства в гараже и рядом с ним;
  • простотой сборки и монтажа;
  • автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
  • свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
  • бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

  • малая степень защищённости от проникновения злоумышленников;
  • неспособность удержать тепло;
  • запрет на частый подъём и опускание створки;
  • возможность установки только в проём в форме прямоугольника;
  • необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна. Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов. Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Располагать автомобиль при въезде в гараж нужно как можно дальше, иначе велика вероятность повредить его

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Подъёмно-секционные ворота: инструмент, материалы и устройство

Для начала стоит разобраться, какими достоинствами и недостатками обладают подобные механизмы. Среди основных положительных качеств можно назвать:

  • отсутствие необходимости дополнительного места;
  • возможность утепления ворот;
  • прочность конструкции находится на достаточно высоком уровне;
  • есть вариант установки автоматики, позволяющей проводить открытие и закрытие с пульта ДУ.

Но при всех достоинствах, есть и недостатки, среди которых:

  • невозможность установки в проёмы с непрямыми углами;
  • необходимость учёта веса утеплителя при вычислении прочности ворот;
  • сложности, возникающие при монтаже.

Можно приобрести готовое изделие, но лучше изготовить ворота самостоятельно ФОТО: diadoors.com

Что потребуется для монтажа подъёмно-секционных ворот

Первым делом, нужно составить чертёж будущих ворот. Можно это сделать самостоятельно, однако проще будет взять готовый проект из интернета. Подобной информации в сети довольно много. В качестве материала лучше всего, естественно, использовать металл

Однако, обращая внимание на то, что вес не должен быть большим, логичнее применить профильную трубу, имеющую хорошие прочностные характеристики. Также следует подумать о материале для наружной и внутренней отделки ворот, утеплителе, шарнирах и роликах

Внешний вид может быть довольно разнообразным ФОТО: koffkindom.ru

Инструмент, который потребуется для изготовления

Здесь всё будет зависеть от того, с чем привык работать мастер. Однако сейчас стоит назвать самый распространённый инструмент, который будет использован для изготовления подъёмных ворот. Для работы потребуется наличие:

  • УШМ (болгарки);
  • набора гаечных ключей, отвёрток и шуруповёрта;
  • сварочного аппарата;
  • карандаша, рулетки, монтажного или лазерного уровня;
  • дрели и свёрл к ней.

Когда всё будет подготовлено, можно приступать к работе.

Без этого инструмента обойтись не удастся ФОТО: atvarmor.ru

Статья по теме:

Изготовление конструкции самостоятельно

Если владелец гаража решит делать секционные ворота самостоятельно, он должен учитывать определенные важные факторы:

  • Некоторые сложные детали, которые будут необходимы для сборки, невозможно изготовить без специального оборудования.
  • Подобные самодельные порталы имеют определенные недостатки: они достаточно тяжелые, холодные, и будут пропускать ветер внутрь помещения.
  • Утеплять рулонное полотно автогаража можно только специальными уплотнителями.
  • Если ворота не утеплить, то утраченное тепло и оплата отопления помещения будут преобладать над выгодой, полученной от изготовления портала самостоятельно.

Большинство умельцев для утепления секций используют пенопластирол, или минерально-ватное волокно, но это практически не уменьшает потери тепла из-за сквозняков.

Монтаж изделия в высоком помещении

Из-за больших трат на материалы и оплату работы токаря за изготовление направляющих балок, вала, полотна и пружин, а также транспортных расходы и стоимости покраски (в сравнении с производством конструкции на специализированном предприятии), можно приобрести уже готовый комплект ворот гаража (по принципу «сделай сам»), и самостоятельно их установить.

Подготовка к сборке конструкции

Виды гаражных ворот

Прежде чем приступать к проектированию и сварке, необходимо определиться с типом будущей конструкции. Типы гаражных ворот могут отличаться в зависимости от размеров исходного помещения и возможностей бюджета исполнителя. Наиболее популярными разновидностями конструкций являются следующие:

  1. Распашные. Состоят из створок одинакового размера, закреплённых на устойчивой раме.
  2. Секционные. Ворота такого типа состоят из нескольких частей, которые при открывании складываются к потолку при помощи пружинного механизма. Позволяют экономить место, но требуют высокого проёма.
  3. Роллетные. При открывании складываются в специальный отсек под потолок, экономя пространство. Наиболее дорогой вид ворот. Не гарантирует безопасности ввиду невозможности установки мощных замков.
  4. Подъёмно-поворотные. Шарнирный механизм целиком поднимает полотно к потолку. Значительно экономит место перед гаражом и внутри него.
  5. Откатные. Механизм такой конструкции схож с дверцами шкафа-купе. Требуется дополнительное место для монтажа рамы с салазками.

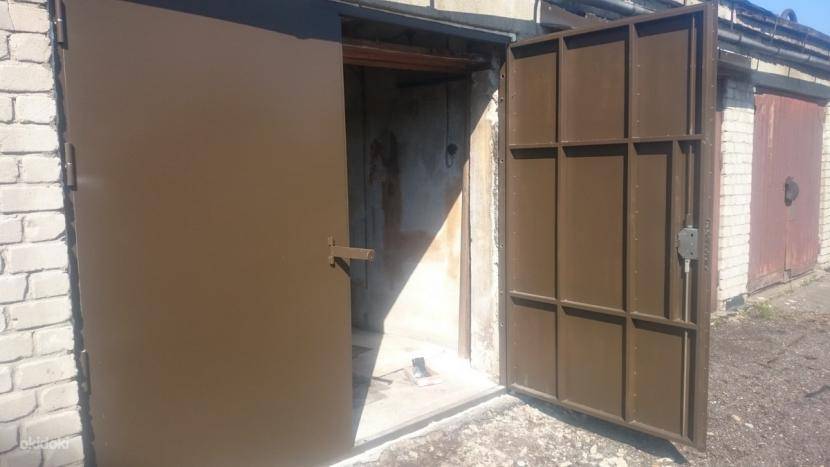

Распашные ворота – наиболее распространённый и бюджетный вариантИсточник okidoker.com

Так как сварить ворота для гаража распашного типа может даже не самый опытный сварщик, именно этот тип конструкции стал наиболее популярным. Примерно 9 из 10 помещений гаражных кооперативов закрыто именно таким типом ворот. Простота в монтаже и дешевизна объясняют их большую популярность.

Принцип устройства

Складные ворота, работающие по принципу «гармошка», состоят из нескольких панелей. Они скреплены между собой гибким плотным материалом (резина, плотная ткань и т. д.) и навесами. Панели двигаются вдоль проема по одной или двум направляющим с помощью ролика.

Существует множество фирм, занимающихся производством складных ворот «гармошка» по индивидуальным заказам. Обычно они производят их из сэндвич-панелей. Такой материал обладает хорошей шумо- и теплоизоляцией.

Ниже описана подробная инструкция, как можно своими руками сделать гаражные складные ворота.

Необходимый материал для ворот гаража

  • Два швеллера. Они будут использоваться в качестве стоек.
  • Два металлических ролика на подшипниках для движения створок по направляющей.
  • Швеллер или уголок, который будет использоваться в качестве направляющей. Размер зависит от подобранного ролика.
  • Профлист или листы оцинкованного железа для облицовки.
  • Пенопласт или минвата для утепления.
  • Трубка металлическая круглая, прямоугольная или уголок подходящего размера для каркаса панелей ворот (диаметр 25 мм для трубы).

Необходимые инструменты для работы

  • Рулетка, уровень и уголок для разметки.
  • Сварочный аппарат полуавтоматический мощностью 220 Вт.
  • Шуруповерт и дрель для крепежа.
  • Болгарка для нарезки металла и зачистки швов после сварки.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

  • Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
  • Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
  • Может использоваться любая внешняя отделка и декорирование.
  • Полотно ворот можно дополнительно утеплять пенополистиролом.
  • Есть возможность поставить оборудование для автоматического открытия.
  • Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

  • Установка возможна только в прямоугольные проёмы.
  • Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
  • При открытом положении ворот уменьшается высота проёма.
  • Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
  • Некоторая сложность монтажа.

Виды гаражных ворот

Чтобы выбрать автоматические ворота для гаража с дистанционным открытием для собственных нужд, необходимо изучить существующие конструкции. Чаще всего эксплуатируются створки ворот нескольких типов:

распашные – до недавнего времени считались классикой, два полотна отворяются на шарнирных петлях, максимальный угол 180 градусов;

секционные – состоят из шарнирно соединенных панелей, уползающих при открытии вверх под потолок гаража;

рольставни – конструкция аналогична предыдущему варианту, однако панели очень узкие, что позволяет наматывать их на барабан, жестко закрепленный над проемом гаража;

подъемно-поворотные – полотно цельное, перемещается при отворении по сложной траектории в двух плоскостях;

Подъемно-поворотное полотно — достаточно редкий тип

складная «гармошка» – полотно сделано из нескольких вертикальных створок, подвижно закрепленных относительно друг друга, открывается обычно в две стороны, панели размещаются перпендикулярно проему у несущих стен;

Ворота типа «складная гармошка»

сдвижные – применяются только в промышленных гаражах либо на участках частных владельцев, имеют обычно одну длинную створку, отъезжающую вдоль стены.

Каждую конструкцию можно оснастить электроприводом, чтобы перемещать дверные полотна из дома, салона автомобиля.

Статья по теме:

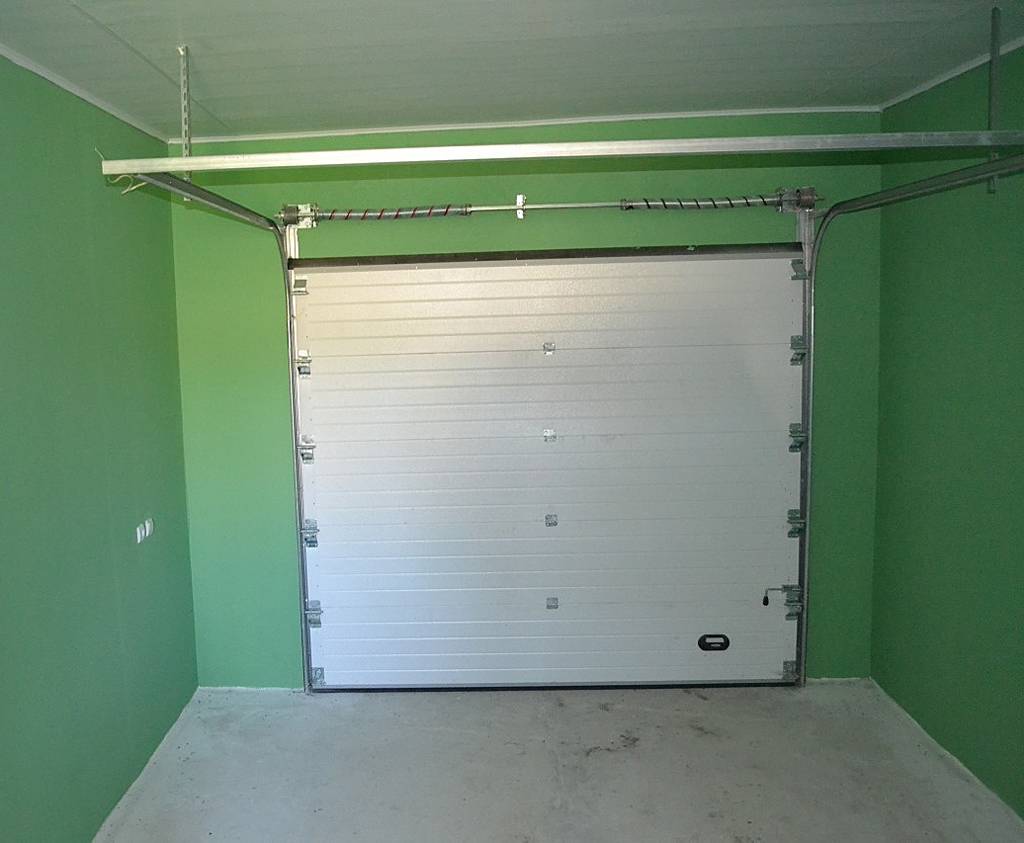

Секционная конструкция

Ворота состоят из нескольких частей: металлических панелей, автоматического привода, направляющих, пружин и подвесов. Электрический привод в комплектацию не входит в большинстве покупных моделей, поэтому приобретать его нужно дополнительно. Но пользоваться такими воротами можно и в ручном режиме, хотя это не так удобно.

Каждая панель состоит из внешнего и внутреннего металлического листа, между которыми есть наполнитель — полиуретановая пена. Благодаря конструктивным особенностям самодельные ворота не пропускают влагу и лишний шум в помещение, поскольку они хорошо уплотнены. Однако более дешёвые модели не имеют уплотнителя и устанавливать их можно только в неотапливаемых помещениях.

Направляющими в такой конструкции выступают металлические профили, которые оснащены кронштейнами. Они монтируются и крепятся вдоль полотна и на потолке. Сверху их держит специальный подвес. Благодаря пружинному механизму полотно с лёгкостью скользит и балансирует. Также конструкция оснащена дополнительными крепёжными элементами.

Внешнее покрытие может иметь разный рисунок: декоративный, гладкий или имитировать природные текстуры. Всё зависит от видения хозяина и экстерьера участка. Некоторые модели имеют дополнительно вмонтированное окно из акрила. Оно очень мощное и хорошо пропускает солнечный свет.

Видео о секционных воротах своими руками

Руководство по монтажу гаражных секционных ворот. На видео показан подробный процесс установки.

Установка секционных ворот для гаража. Видео поможет вам смонтировать такую конструкцию самостоятельно.

31.12.2014 в 17:00

Не так страшен черт, как его малюют. Для пенсионера главное поддержать комфорт, к которому он привык и заплатить минимальную цену за это. Почитал статью, предварительно наглядевшись на соседа, который свою бэху загоняет с шиком в самооткрывающиеся ворота. Посмотрел видео, проанализировал, прошел шаг за шагом (теоретически) все по пунктам и решился. Работы было не очень много. Розетку дополнительно провел. Сын немного помог при монтаже направляющих. Сосед, когда приехал после Мальдив, услышал ответ мой о цене запил с горя. Богатые тоже … Зато теперь у меня все тип топ. Хочу еще на въездные ворота поставить через полгодика.

Монтаж ворот

Первым шагом в установке ворот является их проектирование. Для этого необходимо замерить проем и самостоятельно составить эскиз или подобрать готовый чертеж .

Чертеж подъемно-поворотных ворот

После этого приобретаются материалы, инструменты и начинается непосредственная работа по изготовлению ворот:

  1. Собирается коробка из брусков, которые скрепляются между собой угольниками или металлическими пластинами.
  2. Коробка фиксируется в проеме и крепится штырями, низ примерно на 2 см заглубляется в стяжку пола.
  3. Собирается полотно ворот: рама обшивается щитом и закрывается листовым металлом.
  4. Из уголка изготавливается опора механизма, в одной полке просверливается два отверстия диаметром 1 см для фиксации к продольным стойкам, в другой – еще три под крепления пружинного кронштейна. Для крепления швеллерного кронштейна, используемого как опора для пружины, в одной из полок просверливается 3 отверстия.
  5. Кронштейн и пружина соединяются с помощью регулировочной пластины, изготовленной из полоски железа. Крайние витки пружины используются в качестве зацепов, а к низу присоединяется регулятор натяжения из прутка. С одной из сторон получается кольцо, с другой – нарезается резьба.
  6. Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага механизма подъема на расстоянии 12 см.
  7. Пластина с отверстием для регулятора натяжения приваривается к торцу рычага.
  8. Изготавливаются рельсы для движения щита: составляются 2 уголка, и края их полочек свариваются таким образом, чтобы внутреннее пространство между их вершинами равнялось 5 см.
  9. Один конец такой рельсы приваривается к пластине с отверстиями. Между осевой линией направляющего и нижним ребром поперечины должен остаться промежуток 8 см. Куски швеллера привариваются к другим краям рельс на расстоянии 14-15 см. Швеллер крепится к потолочному бруску с помощью болта.

После окончания сборки конструкция окрашивается для придания ей эстетичного вида, труднодоступные места рекомендуется окрасить перед сборкой.

Схема установки ворот

Рекомендации профессионалов, которые надо учитывать при изготовлении подъемно-поворотных гаражных ворот:

  • для сборки деталей рекомендуется использовать сварку, что снизит необходимость в крепеже и сверлении отверстий;
  • высота проема ворот не должна быть меньше, чем 2,2 метра, а расстояние от верхней части проема до потолка – 0,35-0,5 метра;
  • если подъем низкий, барабан следует располагать сзади;
  • в нижнем профиле полотна должен быть паз, в который устанавливается уплотнитель;
  • вес полотна – очень важный параметр, его оптимальное значение составляет 100 кг;
  • в качестве привода можно установить реверсивную самоблокирующуюся лебедку (220 В, 350 Вт, тяговое усилие – 125 кг);
  • для обустройства автоматики можно воспользоваться автомобильной сигнализацией.

Для удобства эксплуатации полотно можно изготовить со вставками из полупрозрачных материалов, что увеличит количество света, а также оснастить стопорными устройствами и системами безопасности, защищающими от защемления или предотвращающими взлом.

Самодельные подъемно-поворотные ворота – это самая экономная возможность закрыть проем гаража, не ограничивая функциональность, удобство пользования и оригинальность их дизайна.

На видео — подробный рассказ о самостоятельном изготовлении подъемно-поворотных гаражных ворот:

  • Новые и старые СНиПы по дачному.
  • Как сделать быстрорастущую живую.
  • Как сделать плетеный забор на даче.
  • Расстояние от забора до забора.
  • Установка шлагбаума во дворе многоквартирного.
  • Какие существуют виды деревянных.
  • Как сделать форму для бетонного.
  • Виды и порядок монтажа сварных.
  • Как сделать оригинальный забор.
  • Как установить декоративный забор.
  • Что делать если в лунке вода? 24.10.2014 — 07:29 по Сергей
  • Это и так понятно,а как делать если. 24.10.2014 — 07:29 по Сергей
  • Мне надо шумопоглащающий забо. 31.08.2014 — 10:17 по Руслан
  • Я так и не пойму ,при вертикальном. 04.11.2014 — 21:57 по Галя
  • А про топинамбур забыли. 17.10.2014 — 02:38 по 1k

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

  • Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
  • Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
  • Может использоваться любая внешняя отделка и декорирование.
  • Полотно ворот можно дополнительно утеплять пенополистиролом.
  • Есть возможность поставить оборудование для автоматического открытия.
  • Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

  • Установка возможна только в прямоугольные проёмы.
  • Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
  • При открытом положении ворот уменьшается высота проёма.
  • Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
  • Некоторая сложность монтажа.

Подведём итог

При монтаже подъёмных ворот своими руками могут возникнуть некоторые сложности, однако если мастер будет внимательным и аккуратным, он их практически не заметит. Главное – это качественная сварка, особенно в местах основной нагрузки. Что же касается времени, которое займёт такая работа, здесь вполне можно уложиться в 2 дня даже не имея опыта сборки подъёмных ворот.

Watch this video on YouTube

Предыдущая ПостройкиКак сделать своими руками клетки для перепелов разных возрастов: чертежи, размеры, мастер-классы
Следующая ПостройкиПодробные инструкции изготовления своими руками будки для собаки

Подведём итог

При монтаже подъёмных ворот своими руками могут возникнуть некоторые сложности, однако если мастер будет внимательным и аккуратным, он их практически не заметит. Главное – это качественная сварка, особенно в местах основной нагрузки. Что же касается времени, которое займёт такая работа, здесь вполне можно уложиться в 2 дня даже не имея опыта сборки подъёмных ворот.

Watch this video on YouTube

Предыдущая ПостройкиКак сделать своими руками клетки для перепелов разных возрастов: чертежи, размеры, мастер-классы
Следующая ПостройкиПодробные инструкции изготовления своими руками будки для собаки

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
