Как осуществить подключение электричества к дому? Обзор вариантов

Подключение. Этапы

• Подача заявления на подсоединение в ближайшую, электрическую компанию.
• Получение и знакомство с документацией и ТУ от электросетевой организации.
• Заключение договора.
• Выполнение работ с обеих сторон, прописанные в технических условиях. Заказчик на своем участке, организация за его пределами.
• Происходит подключение электроэнергии и подача напряжения на энергопотребляющие устройства.
• Подписание договора.

Для начала следует узнать о наличии электрической сети неподалеку, с нужной вам мощностью, а так же выяснить расстояние от дома до них

На этом пункте стоит зациклить внимание. Ведь именно это расстояние решающий фактор для установки сроков и цен при подключении электроэнергии

Вы имеете право запросить информацию о местонахождении сети. Эта услуга предоставляется абсолютно бесплатно.

Отказ в подключении и дальнейшие действия

Отказ в подключении к сети может быть предоставлен по следующим причинам:

• подан не полный пакет документов;
• план и перечень составлены неверно;
• документы поданы в компанию, обслуживающую не заявленную территорию, а другую;
• отсутствует техническая возможность.

В случае отказа можно устранить причины отрицательного решения или обратиться в суд с заявлением об обжаловании действий или бездействия организации.

Подключение участка без построек к электрической сети реализуется точно так же, как и подключение надела со строениями. Необходимо выполнить ряд последовательных действий, а также выявить и обеспечить техническую возможность. Стоимость подключения, если не превышены установленные нормы, будет составлять всего 550 рублей, но при превышении расстояния потребуется оплатить дополнительно каждую единицу потенциально потребляемой мощности и дополнительное расстояние для подключения.

Прочтите: Приватизация земельного участка, находящегося в аренде

Изучение договора и ТУ

Получив договор, не спешите его подписывать. Необходимо вычитать побуквенно договор и особенно прилагающиеся к нему технические условия. В технических условиях прописаны работы, которые будет осуществлять каждая сторона. У вас есть 30 дней на изучение документов. Если вас что-то не устраивает, имеете право написать “мотивированный отказ”. Дело в том, что у компании есть право предложить вам сделать всё и за ваш счёт, а у вас есть право отказаться от этого заманчивого предложения и потребовать от компании привести договор и ТУ в соответствие с законодательством. После того как компания получит ваш мотивированный отказ, они обязаны в течении пяти дней предоставить вам новый договор и ТУ. И в новом договоре вам могут предложить сделать если не всё, то хотя бы частично взять на себя бремя расходов. А вы опять можете отказаться. И так пока договор и ТУ не будут полностью соответствовать требованиям ПП 861. (в такой переписке у нас прошло несколько недель)

Как правильно писать мотивированный отказ – любое ваше возражение должно быть обязательно подкреплено либо ссылкой на закон (а лучше на несколько законов), либо максимально логически обосновано.Несколько примеров из моей переписки с энергетиками:Пример 1.

Пример 2.

Пример 3.

Иногда мне звонили, и мы обсуждали некоторые пункты моих возражений. Какие-то они принимали сразу, от каких-то отказывался я. Самое главное чего удалось добиться этими отказами – не пришлось делать проект, границу балансовой принадлежности переместили со столба на клеммы счётчика, отказался от установки ограничителей мощности. Заодно проинформировал компанию о том, что не могу “обеспечить беспрепятственный доступ к счётчику, в выбранном ими месте”. И отказался от оплаты дополнительных расходов. При этом, во время переписки, пункты убрали, потом возвращали обратно, потом опять убрали… Не знаю, умышленно это было или просто ошибка во время правки шаблонного файла, но вам следует быть очень внимательным, читать каждую версию договора и ТУ как новую.

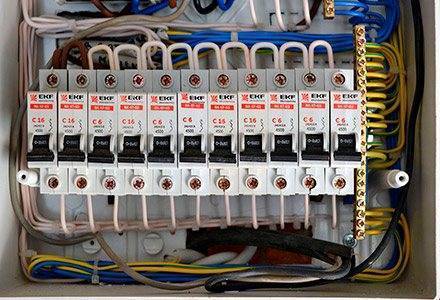

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию

Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Схемы электропроводки

Вся электрика в доме начинается с разработки подробного плана и схемы

Главное в схеме – это указать места монтажа приборов и прокладывания кабелей, также важно точно определить месторасположение розеток, выключателей, светильников и бытовой техники. Для упрощения разводки проводов потребители разделяются на группы

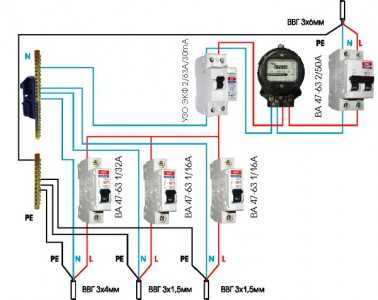

Схема разводки электричества с группировкой по потребителям

Группировка потребителей может быть произвольной. Она упрощает схему подключения, распределяет нагрузку и позволяет экономить материалы. Схема электропроводки дома на даче отличается от квартирной методом подводки кабеля: в многоэтажном – начинается от этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Определение силы тока

Важным моментом при планировании электропроводки является расчет силы тока в электросети. Зная этот показатель нагрузки, можно безошибочно определить, какой нужен автомат и кабель с соответствующим сечением.

Планируемую нагрузку можно рассчитать по формуле:

Сила тока=Суммарная мощность бытовых приборов (Вт)/Напряжение в сети (В). Например: восемь 60 Вт ламп, электрочайник 1600 Вт, холодильник 350 Вт, электро-духовка 1200 Вт. Сетевое напряжение 220 В. Итог: ((8*60) +1600+350+1200)/220=16,5А. Стандартное потребление дома не выходит за рамки 25 Ампер.

Определение размера сечения кабеля

Не менее важная задача – определить сечение кабелей, которые будут использоваться для разводки электричества. От правильности выбора зависит безопасность вашего жилища. Несоответствие сечения нагрузкам повлечет за собой перегрев кабеля, который может вызвать короткое замыкание и пожар. Определить нужный размер кабеля можно с помощью таблицы.

Например, если расчетная сила тока равняется 16,5А, планируется закрытая разводка с использованием медных проводов, тогда необходим кабель минимум на 2 кв. мм. Для 25 Ампер – 4 мм2. Для разных групп распределения берется кабель в соответствии с предполагаемой нагрузкой. Ввиду того, что таблица указывает предельно точные значения, а по факту наблюдаются частые колебания силы тока, нужен определенный запас сечения. Для определения длины кабеля нужно измерить все расстояния рулеткой и прибавить до четырех метров про запас.

Возле входа в квартиру устанавливают щит освещения, в который монтируются устройства защитного отключения и подключаются провода. Обычно для сети выключателей и освещения предполагается установка УЗО на 16 А, розетки – на 20 А. Электроплита требует установки помощнее – на 32 А и подключается отдельно.

Выбор вида электромонтажа

Первое с чего нужно начать — определиться со способом монтажа линии. На сегодняшний день используется разводка открытого и скрытого типа. Открытая электропроводка представляет собой крепление всех составляющих элементов поверх готовых стен (трассы прокладываются в специальных кабельных каналах).

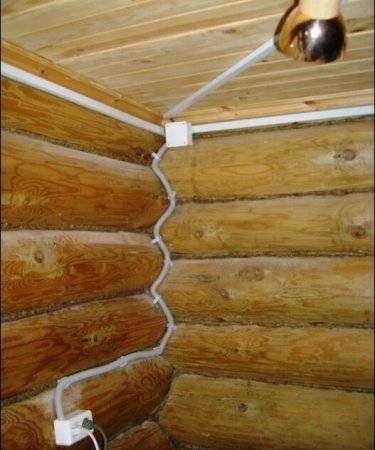

Разводка линии открытым способом

Преимущество заключается в следующем:

• поврежденный участок можно без проблем отремонтировать (не нужно разрезать обои, разрушать оштукатуренные стены и т. д.);
• более простые установочные и подготовительные работы (не нужно штробить стены по электропроводку в доме);
• удобно добавлять новые точки разветвления.

Недостатки у этого способа монтажа один — очень часто не вписывается в общий интерьер комнат так как кабельные каналы имеют не слишком привлекательный вид.

Скрытая электропроводка в доме пользуется большей популярностью. В этом случае провода и кабели укладывают в стенах, для этого бурят штробы – канавки в стенах, потолке и полу или за подвесным потолком и обшивками стен.

Преимущество:

• не портит интерьер комнат своим видом;
• является пожаробезопасной;
• дешевле, чем наружная.
• вероятность повреждения значительно меньше;
• высокая долговечность всех элементов.

Среди недостатков выделяют:

• сложность ремонта и эксплуатации (чтобы заменить электропроводку в доме либо подсоединить новую точку, нужно вскрывать отделку стен;
• при выходе из строя очень сложно найти точное местонахождение поломки, если не использовать специальные приборы, к примеру, самодельный металлоискатель;
• запрещена в деревянном доме, согласно ПУЭ 7.1.38.;
• для электромонтажных работ нужно больше опыта и набор инструментов.

Рекомендуем Вам все же останавливать свой выбор на последнем способе, т. к. он более долговечен и вся линия не бросается в глаза! При выборе качественных комплектующих и правильном монтаже электропроводки в доме, вероятность поломки крайне мала.

Сроки подключения электричества

В течении одного месяца с момента подачи заявления, организация должна выдать заявителю:

1. — Договор
2. — ТУ (при получении у заявителя есть 30 дней на их подписание)

Если заявитель не вложил какие либо документы в заявку, то электросетевая организация вправе осведомить его в течении  шести рабочих дней.

Советуем внимательно ознакомиться со всеми документами перед их подписанием. Такой порядок что, если вы не согласны с условиями выдвинутыми компанией, то в течении одного месяца у вас есть право отправить в организацию обоснованный отказ.

На подключение к электрической сети у компании срок не более полугода, с момента подписания договора.

Распределение электропитания по помещениям

Как мы уже упоминали, самыми энергоемкими помещениями можно считать

• Кухню, где хорошая хозяйка использует массу электроприспособлений….
• Ванную и прачечную со стиральной машинкой и электронагревателем
• Бойлерную, где осуществляется разогрев отопителей при электрическом отоплении дома

Достаточно энергоемкими могут быть

• Мастерская, где умелец пользуется мощными электроинструментами
• Гостиная, где установлено много ламп, включен телевизор и пара компьютеров

Самыми экономными потребителями электричества являются

• Спальни, детские
• Санузлы
• Подсобные помещения – кладовая, гардеробная, коридор
• Чердак и подвал, куда хозяин заглядывает относительно редко

Очевидно, что на каждую группу помещений ставится автомат соответствующей мощности.

Подключение трехфазной розетки

Телефонная розетка

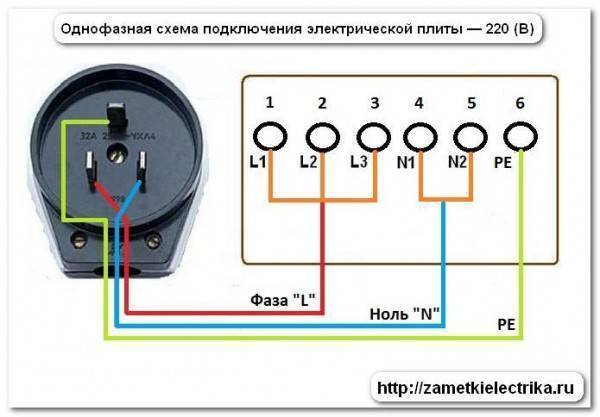

Розетка предназначена для стационарных электроприборов (духовой шкаф, электроплита, станок). Часто для таких устройств применяется подключение кабеля напрямую к их клеммам. Последовательность операций при подключении розетки:

1. Вскрытие розетки, разделка и ввод кабеля.
2. Каждая фазная, а также нулевая и заземляющая жилы подключаются к соответствующим контактам. Желтый, зеленый и красный провода соединяются с выводами A, B, C (L1, L2, L3), голубой – к нейтрали N, желто-зеленый – к выводу PE защитного заземления.
3. Кабель размещается и фиксируется внутри розетки, после чего она закрывается. Стационарная розетка крепится к стене. Для этого крепление должно быть подготовлено заранее, чтобы осталось только завернуть винты или саморезы.

Для стационарных электроприборов рекомендуется подключать неразрывное заземление в виде медного многожильного проводника под болт. Его сечение не должно быть меньше, чем у питающих жил силового кабеля.

На рисунке ниже изображено, как подключаются силовые вилки и розетки Legrand. Обычно рекомендуется применять отечественные модели, которые значительно дешевле.

Схема подключения трехфазной розетки

Брендовые модели имеют намного выше цены, их рекомендуется применять из эстетических соображений, хотя характеристики у них очень высокие.

Вилки являются составными частями штепсельных соединений, их необходимо покупать в комплекте и подключать вместе с розетками. Если брать составляющие по отдельности, они могут не подойти друг к другу даже у одних и тех же моделей.

Подключение вилки:

1. Разборка вилки, разделка и ввод в нее гибкого кабеля.
2. Каждая фазная, нулевая и защитная жилы подключаются к штырькам.
3. Закрепление кабеля и закрытие вилки.

На рисунке ниже изображена схема подключения розетки к автомату. Здесь показан отвод трехфазной линии к нагрузке. Основной ввод трехфазной сети с разветвлениями можно посмотреть на самой первой схеме. На входе линии установлено УЗО с током утечки 30 мА. Большее значение тока утечки не будет защищать от поражения электрическим током, а при установке меньшего будут частые срабатывания. К УЗО подключен четырехполюсный автомат, а затем – розетка.

Схема подключения розетки к автомату

Размещение гнезд может отличаться, но принцип остается один: три фазы (черный, серый и красный провод), нейтраль (синий) и земля (желто-зеленый цвет).

Шаг второй. Исполнение ТУ и договора на техническое присоединение.

После того, как у абонента на руках оказываются подписанные ТУ и договор на техническое присоединение, сразу возникает закономерный вопрос, что же делать дальше.  Все просто – нужно исполнять все пункты технических условий

Важно помнить, что в соответствии с постановлением правительства РФ № 861 от 27.12.2004 года, с изменениями, внесенными постановлением правительства РФ от 21.04.2009 N 334, обе стороны (электросетевая компания и абонент) должны выполнить мероприятия по технологическому присоединению в пределах границ своей балансовой принадлежности.  Это значит, что компания-поставщик проводит все необходимые работы до счетчика абонента, а после счетчика все работы должен выполнить сам абонент. Однако, эти работы должны быть выполнены в строгом соответствии с ТУ

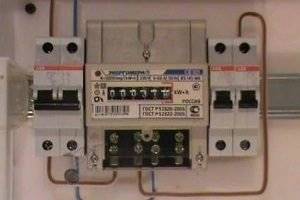

В любых ТУ есть требования к самому абоненту, и есть общие требования. Необходимо выполнить монтаж узла индивидуального учета на границе балансовой принадлежности. Как правило, это осуществляется на наружной стене готового дома или, если участок еще не застроен,  на опоре ЛЭП – 0,4 кВ. После чего происходит монтаж проводов от индивидуального узла учета до непосредственной границы участка. Если дом уже построен, необходимо выполнить монтаж внутренних электрических сетей. Как правило, для окончания технологического присоединения достаточно выполнить выход от узла учета до автомата. После чего можно вызывать представителей поставщика для опломбировки прибора учета.  А это означает, что можно переходить к следующему шагу.

Подземный (траншейный) ввод электричества

Еще один способ сделать ввод электричества в деревянный дом — подземный, через траншею.

Ввод электричества в деревянный дом через траншею

В этом случае кабель по столбу опускается внутри стальной трубы, ее высота должна быть не менее 2 м от уровня земли. Затем, от столба до места входа в дом, роется траншея. Ее глубина:

• 0,7 метра, при прокладке кабеля в пластиковой или асбестовой трубе или под защитой кирпичной (бетонной) плиты
• 1 м — без защиты.

Кабель электропитания входит в дом тоже в металлической трубе. Его можно провести через фундамент (ленточный), но не под него.  Второй вариант — поднять трубу по стене не менее чем на 2 метра, и на этой высоте провести через стену, причем, тоже в металлической трубе.

Способ провода элекропроводки через наружную деревянную стену

При подземном подключении к столбу рекомендуют использовать силовой кабель с медными жилами в усиленной изоляции, лучше — бронированный. При потребляемой мощности менее 15 кВт ограничений на сечение медных жил нет, но чаще всего используют кабель ВБбШв с жилой 10 квадратных миллиметров.

Все эти работы  — вплоть до подключения питания к электросчетчику и его пломбировку — должна проводить специальная организация. Самостоятельное подключение запрещено, да еще и грозит штрафами: требуется согласованный проект и определенный уровень допуска. Но выбрать тип подключения, а потом и все остальные работы по монтажу электропроводки в доме — вы можете сделать своими руками.
