Подключение котла: двухконтурного, газового, электрического и другие варианты

Установка и крепление

Ваши действия зависят от того, какую модель вы приобрели, напольную или настенную. Для напольного котла требуется выделить отдельное помещение, желательно на подвальном этаже.

У котла крупные габариты, вес тоже большой, получится большая нагрузка на деревянное перекрытие. К тому же большинство напольных моделей – открытого типа. В жилых помещениях их ставить не рекомендуется из экологических соображений.

Плюс напольного агрегата – крепление ему не требуется. Основное требование: котел следует ставить на негорючее основание на некотором расстоянии от стен и воспламеняющихся объектов.

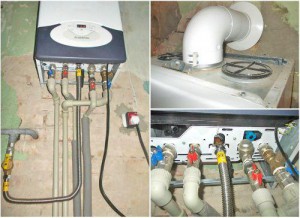

При подключении настенного газового котла к системе отопления тоже нужно соблюдать требования пожарной безопасности: участок стены, на который вы собираетесь вешать котел, следует закрыть металлическим листом, асбестовой тканью либо другим негорючим материалом.

Разметить с помощью уровня места под крепления кронштейнов (и сами кронштейны, и метизы к ним должны входить в комплектацию котла).
Закрепить кронштейны на высоте не меньше 0,8 метра.
Навесить котел.
Отметить местонахождение будущего дымохода. Если котел с открытой топкой, дымоход выводят сквозь потолок на крышу; если с закрытой – делают в стене рядом с агрегатом сквозное отверстие на улицу для коаксиальной трубы.
Снять котел, устроить отверстие, вернуть агрегат на место.

Важный момент – правильно определить уклон дымохода. В противном случае образующийся в процессе работы конденсат будет стекать в котел, а это чревато отказом оборудования.

Если дымоход проходит сквозь перекрытие, рекомендуется установить конденсатоотводчик.

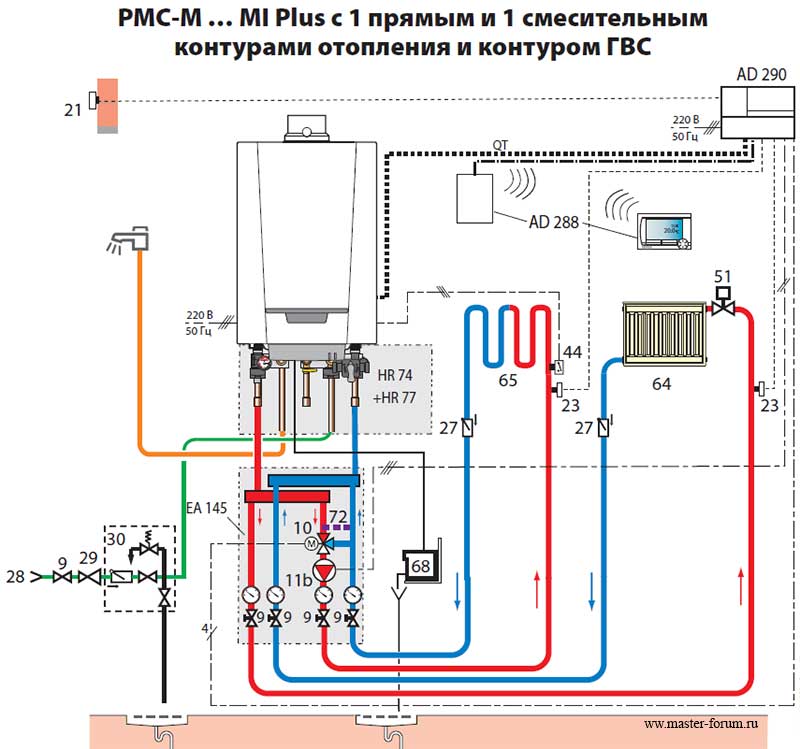

Как правильно провести подключение двухконтурного газового котла

Установка двухконтурного газового котла позволяет убить сразу двух зайцев — обеспечить теплоносителем систему отопления дома и организовать горячее водоснабжение для бытовых нужд. То есть один котел решает две достаточно серьезные задачи. Вот почему подобные агрегаты в последнее время так популярны у жителей загородных поселков.

Подключение двухконтурного газового котла — дело непростое, но если в нем разобраться, то можно провести монтажный процесс своими руками.

Основная масса моделей котлов этого вида работает в режиме — 6 литров горячей воды за одну минуту. Неплохой показатель, но он возможен только при правильной установке и подключении агрегата. Принцип работы этого отопительного прибора основан на существовании двух контуров, каждый из которых работает отдельно, то есть независимо. Один из них обеспечивает теплоносителем систему отопления, а второй — систему горячего водоснабжения.

Элементы системы с принудительной циркуляцией

Принудительная циркуляция — процесс, требующий установки не только насоса, но и других обязательных элементов.

К ним относятся:
расширительный бак для компенсации объема теплоносителя при изменении температуры;
группа безопасности, включающая манометр, термометр, предохранительный клапан;
радиаторы, подключенные по одной из схем разводок;
краны Маевского или сепаратор воздуха;
обратный клапан;
краны заполнения и слива системы;
фильтр грубой очистки.

Кроме того, при использовании в качестве нагревателя твердотопливного котла, без функции автоматической загрузки топлива, рекомендуется включить в систему теплоаккумулятор — накопительный бак нужного объема. Это позволит выровнять температуру теплоносителя и избежать ее суточных колебаний.

Гравитационный контур

Рассмотрим контур с естественной циркуляцией — гравитационный. При составлении плана избегаем изгибов, стараемся минимализировать количество колен, чтобы не создавать лишних сопротивлений. Исходя из размеров патрубков используемого котла подбираем диаметр труб для контура. Стандартный вариант — не более 1,5 дюймов.

Теплоноситель циркулирует внутри гравитационного контура без помощи насоса за счет создаваемой разницы температур. В случае, если из-за отключения электричества или по другой причине циркуляция горячей воды остановится, твердотопливный котел закипит. Чтобы избежать этой опасной ситуации используется дополнительный гравитационный контур — с целью предупредить аварию в случае остановки насоса.

Иногда температура твердотопливного котла возрастает и может превысить границу в 100 градусов. По этой причине контур обвязываем из металлических труб. Добавляем в намеченный контур насос. Для этого планируем обходной путь, где устанавливаем предохранительный лепестковый обратный клапан на выделенный участок гравитационного контура. Выбираем клапан, обладающий минимальным сопротивлением. Переходник со стандартным сопротивлением может препятствовать циркуляции теплоносителя.

В штатном режиме циркуляционный насос создает давление на клапан, поддерживая его в закрытом состоянии. При этом вода беспрепятственно циркулирует по обычному пути. В момент остановки насоса котел продолжает нагревать воду, но встроенный клапан сработает и не пропустит воду по основному кругу.

Подключение к электросети

Схемы запитки одинаковы для всех электрокотлов, разница лишь в числе фаз. Аппараты мощностью до 12 кВт подключаются к однофазной сети 220 В, более 12 кВт – к трехфазной (380 В). Что понадобится для монтажа:

силовой кабель с медными жилами;
дифференциальный автомат защиты либо связка УЗО + обычный автоматический выключатель;
заземляющий контур.

В качестве силовой линии применяется кабель марки ВВГ любой разновидности, количество жил зависит от числа фаз – 3 или 5. Сечение токоведущей части подбирайте по мощности теплогенератора, обычно этот параметр указывается в инструкции по эксплуатации изделия. Чтобы упростить задачу, приведем данные для разных котлов в виде таблицы.

Номинал дифференциального автомата тоже зависит от потребляемой мощности отопителя, ток срабатывания – 30 мА. Например, для защиты силовой линии агрегата 3 кВт (220 вольт) понадобится устройство, рассчитанное на 16 А, под мощность 16 кВт (380 В) нужен дифавтомат на 32 А. Точные номиналы указаны в паспорте изделия.

Чтобы самостоятельно подключить электрическую мини-котельную настенного исполнения, необходимо снять лицевую панель, провести внутрь силовой кабель и соединить жилы соответствующих цветов с контактами клеммника. Как правило, нулевой провод обозначается синим, заземление – желто-зеленым цветом. Таким же образом подключается ящик управления индукционного и электродного котла.

Электрические соединения между шкафом управления и нагревательным блоком электродного либо индукционного котла производятся по индивидуальной схеме, представленной в инструкции. В качестве примера приведем схему подключения популярного электрокотла «Галан».

Схема автоматики при однофазной сети 220 В

Температуру теплоносителя здесь контролируют накладные датчики, установленные на металлические участки подающего и обратного трубопровода. Приборы включены последовательно с контактами термореле, управляющего магнитным пускателем. При достижении верхнего порога температуры цепь разрывается и пускатель отключает нагрев.

Схема соединений при подключении котла к трехфазной сети 380 В

Подключение газового котла к системе отопления

Этапы монтажа газового котельного оборудования напольного/настенного типа к системе отопления домовладения выглядят следующим образом:

установка на подготовленное для этого место;
крепление настенных приборов на стену, а напольных – соответственно к полу;
подключение к отопительной системе;
подсоединение к магистральному газопроводу и дымоходу.

Существует инструкция, как правильно подключить котел отопления настенного типа к отопительной системе частного дома:

Крепление. Данная работа не является сложной, потребуется всего лишь сделать точную разметку уровня монтажа оборудования. Прежде всего, на стене размечают горизонтальный уровень-ориентир для крепления. Согласно разметке, прикрепляют кронштейн и к нему подвешивают котел. Все крепежные элементы прилагаются в комплекте к котельному оборудованию.
Дымоход. Сначала определяют место нахождения будущей дымоотводящей трубы. Для обычных котлов дымоход следует монтировать в потолке помещения, а для турбированных приборов – в любой стене. Дальше следует пробить в стене или перекрытии дымоходное отверстие. Затем котел возвращают на место.

Для обустройства системы дымоотвода лучше всего использовать устройство коаксиального типа и особое внимание уделить уклону трубы. Если он выбран неправильно, тогда на внутренних поверхностях будет образовываться конденсат

Влага, попав внутрь отопительного котла, может привести к поломке оборудования. Если дымоход проходит сквозь перекрытие, то в нем желательно предусмотреть установку конденсатоотводчика.

Подключение. Схема, как должна выполняться установка и подключение котла к системе отопления, прописывается в инструкции, которая обязательно входит в комплект котельного оборудования. Но, если предстоит монтаж газового теплоагрегата, тогда необходимо получить разрешение в соответствующих инстанциях на подключение прибора к магистральному газопроводу и выполнить целый ряд мероприятий.

Безусловно, желательно, чтобы монтаж газового оборудования производили сотрудники компании, имеющей лицензию на проведение такого вида работ. Можно также попытаться самостоятельно подключить газовый настенный котел к отопительной системе (детальнее: «Монтаж настенных газовых котлов отопления — схема подключения на примерах «).

Основное, на что следует обратить внимание – это как проложены прямой и обратный трубопроводы, а также на приобретение и установку запорной арматуры. Одним из вариантов является использование шаровых кранов-«американок», которые дадут возможность в случае возникновения аварийной ситуации демонтировать котел

На обратный трубопровод, по которому передвигается теплоноситель, нужно поставить фильтр очистки воды, предупреждающий загрязнение котельного оборудования и выход его из строя. Кроме арматуры для труб отопительной системы не следует забывать о монтаже на газопровод отсекающей арматуры, которая представляет собой просто газовый кран, предназначенный именно для газопроводов. После крана размещают газовый фильтр – это требование «газовых» инстанций.

Потом подсоединяют газопроводную железную или стальную (из нержавейки) трубу. Все места соединения тщательно герметизируют с соблюдением пожарной безопасности. Нельзя использовать герметики, ленты и специальные нити. Для всех резьбовых или стыковых соединений, находящихся после отсечного газового крана, подойдет только пакля с краской.

Простейшие схемы подключения

Самая простая схема подключения газового котла предусматривает прямое подсоединение котла к отопительной системе. То есть к патрубкам котла сразу подключают подающую и обратную линии теплосети. Конечно, при этом соблюдают вышеописанные нюансы.

Согласно требованиям такая схема целесообразна для простых отопительных систем. Как правило, они есть в квартирах и небольших домах. Кроме этого она возможна только тогда, когда применяется котел, оснащенный расширительным бачком, группой безопасности и циркуляционным насосом.

Если же отопительная система в доме является сложной, то есть включает высоко- и низкотемпературные элементы (первыми являются радиаторы, вторые представлены теплым полом, полотенцесушителем), то для «согласованности» движения теплоносителя в доме схему нужно дополнять гидравлическим разделителем. Он позволит сгладить влияние одних контуров на другие.

Одним из требований создания такой схемы в доме является установка отдельного циркуляционного насоса на каждый контур отопительной системы. То есть в теплый пол включают свой насос, в разводку труб и радиаторов – свой.

Подключение электрического котла к отопительной системе

Схема подключения такого оборудования достаточно проста, т.к. не требует монтажа дымохода и воздухозаборника, поиска специального места для установки котла и обеспечения хорошей вентиляции. При наличии опыта электромонтажных работ весь процесс можно осуществить своими силами при соблюдении ряда рекомендаций, которые обычно указываются в паспорте на изделие. В противном случае рекомендуется пригласить специалиста.

На сегодняшний день существует большое многообразие электрических котлов, используемых для отопления, которые различаются:

по конструкции (настенные и напольные);
по мощности (от 5 до 60 кВт — настенные модели; более 60 кВт – напольные);
по принципу работы (электродные, ТЭНовые, резистивные);
по комплектации (помимо самого котла производители могут включать в комплектацию такое оборудование, как насосы, расширительные баки, фильтры и т.д.).

Выбор определенного вида отопительного оборудования не оказывает существенного влияния на ключевые принципы установки, но имеет ряд нюансов. Например, если мощность котла не превышает 12 кВт, его подключение осуществляется к однофазной электросети. При более высоких показателях необходима трехфазная сеть, подведение которой требует получения соответствующих разрешений и повышения затрат.

При использовании электрического оборудования одним из обязательных условий является установка приборов безопасности и автоматизированной работы системы. Вид котла будет оказывать влияние на их выбор. Так, в большинстве случаев для защиты ТЭНовых моделей используется устройство защитного отключения, в то время как его нельзя применять совместно с электродными видами оборудования.

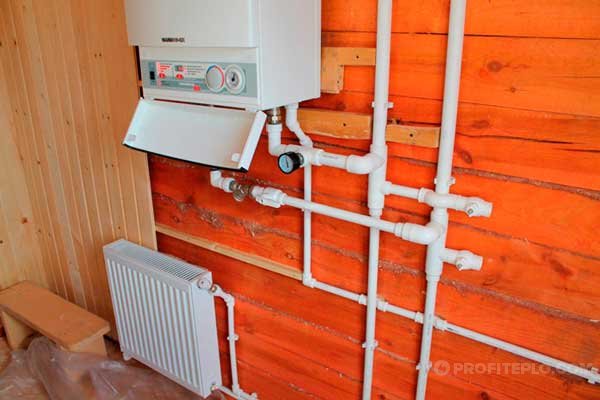

Схема установки и подключения электрического котла

Весь процесс установки оборудования и подключения его к системе отопления можно разделить на несколько этапов.

После определения удобного места размещения котла его установку осуществляют строго по уровню: не допускается никаких перекосов. При этом для напольных моделей рекомендуется устройство специального фундамента или площадки, для настенных – применение надежных крепежных элементов.
Обязательным требованием является выполнение заземления.
На следующем этапе устанавливаются приборы предохранительной группы (клапаны, манометры, автоматические воздухоотводчики), а также элементы автоматического контроля, регулирования и отключения.
При подключении котла к отопительному контуру следует помнить, что подача теплоносителя осуществляется, как правило, через верхний напорный патрубок, обратка же подключается к нижнему штуцеру.
Для исключения попадания мелкого мусора и других загрязнений в оборудование на обратке нужно поставить фильтры грубой очистки.
Все соединения должны быть герметичными, для чего можно воспользоваться любыми рекомендованными уплотнительными материалами.

https://youtube.com/watch?v=8lCTJE2DUMw

Как правильно установить и закрепить бак в разных типах систем отопления

Для систем отопления различного типа существуют свои принципы установки расширительных баков.

Как поставить в открытой

Открытая система отопления ― единый сосуд сложной формы, в котором происходит естественная циркуляция жидкости. Контакт с воздухом совершается через расширительный бак, который представляет собой открытую ёмкость большого объёма с крышкой, она нужна только для того, чтобы внутрь не попадал мусор. Такие резервуары устанавливают на чердаке и периодически доливают воду по мере испарения.

Фото 1. Расширительный бак, установленный в открытой системе отопления. Изделие находится в самой верхней точке отопительной схемы.

Расширительный бак монтируют в верхней точке контура, потому что горячая вода, как и пузырьки воздуха, стремятся кверху, а слив остывающей жидкости происходит самотёком. При отсутствии чердака это наивысшая точка разгонного коллектора однотрубной системы. Ёмкости не оборудуют мембранами или запорными кранами, поэтому их установка не потребует больших финансовых затрат.

Каким образом устанавливать в закрытой

Выбрать ёмкость для закрытой системы несколько сложнее, потому что тут придётся опираться на расчёты и объём отопительного контура. В данном случае правильное место выбирают относительно отрезка самого спокойного течения жидкости внутри контура, без смешивания потоков или завихрений. Оптимальный участок для этого — перед насосом циркуляции. Здесь бачок выполняет функцию компенсатора теплового расширения и гасит гидроудары.

Устанавливая расширительную ёмкость в закрытом контуре, необходимо обязательно монтировать предохранительный клапан, который будет сбрасывать избыточное давление. Если при покупке котла в комплекте шёл расширительный бачок, но после монтажа оказалось, что его объёма недостаточно (он должен составлять не меньше 10% общего объёма вода), на это обычно указывает слишком частое срабатывание клапана для сброса давления, можно приобрести дополнительный бак и подсоединить его параллельно первому.

Для закрытой системы предназначены мембранные расширительные резервуары, которые лучше расположить вертикально. При этом теплоноситель поступает в ёмкость сверху, вытесняя из отделения для воды весь воздух.

Фото 2. Схема устройства расширительного бака мембранного типа. Стрелками показаны составные части конструкции.

Устройство мембранного бака следующее: внутри пространство поделено на два отсека, разделённых эластичной мембраной. Когда в баке накапливается жидкость и повышается давление, вода давит на мембрану и воздух в верхнем отделе сжимается. Вертикальное положение в таком случае считается оптимальным, оно позволяет легче компенсировать избыточное давление и продлить срок службы мембраны.

Правила установки

Рассматривая, как подключить электрический котел отопления, обратите внимание на выбор места установки агрегата. В идеале это отдельное помещение — котельная, оснащенная электросиловым оборудованием, куда нет доступа посторонним лицам и детям

ТЭНовые модели электрокотлов заводского изготовления допускается монтировать на кухне.

Отопительный агрегат устанавливают таким образом, чтобы над его верхней частью и по бокам оставалось свободное место. Это даст возможность производить профилактические и ремонтные работы в удобных условиях. Соблюдаются следующие расстояния :

до потолка — от 80 см;
до пола (для навесной модели) — от 50 см;
от корпуса до стен — 5 см;
до трубопроводов — от 50 см;
перед передней панелью — от 70 см.

Изучая, как правильно устанавливать котел для обогрева дома или квартиры, внимательно отнеситесь к разметке места установки. Агрегат должен быть расположен строго горизонтально, поэтому разметку проводят по уровню и этим же инструментом проверяют результат после установки котла на крепежные элементы.

Механический электрический котел отопления

Прежде чем установить электрический котел отопления, требуется разработать схему подключения теплогенератора к отопительному контуру и к электросети. Сечение трубопроводов должно соответствовать параметрам встроенного в котел циркуляционного насоса.

Выбирая сечение кабеля для подключения к электрической сети, учитывайте мощность агрегата

Обратите внимание: для моделей небольшой мощности достаточно подключения к бытовой сети 220 В, для мощных агрегатов потребуется трехфазная сеть 380 В

Помимо настенных моделей производители предлагают агрегаты в напольном исполнении. Монтаж напольных электрокотлов выполняется с использованием штатной подставки или они устанавливаются на специально подготовленную площадку.

Монтаж твердотопливных агрегатов

Эти агрегаты устанавливают в частном доме в сухих помещениях, размеры которых прямо пропорциональны габаритам и мощности агрегата. Стены котельной должны быть оштукатурены или обиты листовым железом. Схема их подключения подразумевает наличие приточной и вытяжной вентиляции, которая обеспечит хорошую тягу.

Котёл устанавливают по уровню на горизонтальном фундаменте, накрытым слоем листового железа. Фундамент должен быть на 10 см больше основания агрегата по всему его периметру. Зона безопасности со стороны топки — не менее 40 см.

Существуют монтажные нормативы для безопасности эксплуатации, которые прописаны в требованиях к монтажу или находятся в свободном доступе в открытых источниках информации. Их нужно соблюдать!

Инструменты и материалы

Для подключения к отопительной системе надо приобрести:

два шаровых крана с соединением «муфта-штуцер» диаметром 50 мм;
два сгона тем же диаметром;
манометр;
клапан предохранительный;
автоматический воздухоотводчик;
два шаровых крана диаметром 15 мм;
три стальных муфты диаметром 50 мм;
переходы 57 х 32 мм со стенкой 3 мм;
отводы 57 х 3,5 мм;
дымовую трубу с шиберной задвижкой;
трубы 57 х 3,5 мм;
герметик термостойкий;
сантехническую подмотку;
циркуляционный насос.

Обвязка агрегата оснащается системой безопасности, которая состоит из теплового аккумулятора, трёхходового клапана для подмеса холодной воды, термостата. Что надо сделать:

разместить котёл на фундамент;
подсоединить трубы отопления с обязательным использованием шаровых кранов, уплотняя место стыков сантехнической подмоткой;
сделать заземление и подключить кабель питания;
установить систему безопасности (манометр, клапан предохранительный, автоматический воздуоотводчик);
собрать дымовую трубу, уплотняя места соединения колен термостойким герметиком;
заполнить теплообменник водой;
проверить расположение колосников, растопочной заслонки, заглушки для прочистки и прочее;
сбросить давление в теплообменнике до рабочего;
установить заслонки в дымоходе и топке в необходимое положение;
осуществить закладку дров.

Вообще, любое отопительное оборудование может быть подключено к системе отопления своими руками при грамотном подходе и наличии базовых знаний и навыков.

Подключение котла к радиаторам и ГВС

Этот процесс выполняют в такой последовательности:

Проводят своими руками монтаж шаровых кранов на патрубки котла. Для обеспечения герметизации на резьбу на патрубках наматывают паклю, фум-ленту или нить. Стоить добавить, что перед фиксацией запорной арматуры или фильтров всегда нужно наматывать один из этих элементов на резьбу металлических труб. Если планируется использовать полипропиленовые или металлопластиковые трубы, то придется проводить пайку и применять специальные фитинги. Особенности этих процессов можно узнать в различных видео.
Подключают к одному крану трубу для подачи теплоносителя в установленную в доме систему отопления.
При необходимости монтируют группу безопасности.
На обратной трубе системы отопления ставят расширительный бачок (конечно, если в нем есть необходимость).
Проводят монтаж шарового крана и фильтра очистки воды. Последний нужно монтировать на горизонтальный отрезок трубопровода. Можно и на вертикальную трубу, однако, в этом случае придется использовать специальный вариант фильтра. Его устанавливают в таком положении, чтобы направление изображенной на нем стрелочки совпадало с направлением движения теплоносителя.
После фильтра ставят второй шаровой кран. Эти краны необходимы для облегчения чистки фильтра. Их перекрывают своими руками и чистят фильтр.
Подключают обратную трубу от системы отопления к котлу.
Подключают «горячую» трубу ГВС до крана, расположенного на нужном патрубке.
В обратную линию от ГВС врезают водопроводную трубу. Конечно, в начале этой трубы ставят шаровой кран. Он остановит приток холодной воды после заполнения ею всей установленной в частном доме отопительной системы и ГВС.
На обратную трубу от ГВС перед входом в котел ставят шаровой кран, фильтр очистки воды, магнитный фильтр и шаровой кран.

Здесь не упоминалось о циркуляционном насосе. Настенные двухконтурные котлы всегда имеют его. Для напольных котлов, предназначенных для естественной циркуляции теплоносителя, он не нужен. Если ранее был установлен аппарат для естественной циркуляции. и потом захотелось сделать движение теплоносителя принудительным, придется ставить два циркуляционных насоса: один на обратную линию системы отопления, другой на обратную линию ГВС .

Врезка насоса в систему отопления

Схема установки насоса в систему отопления

Это устройство предназначено для улучшения циркуляции теплоносителя в системе. Для частных домов чаще всего делается врезка насоса в отопление в том случае, если скорость движения воды в трубах неудовлетворительна. Примечательно, что такая потребность может возникнуть не только для закрытых, но и для открытых систем.

Сначала необходимо определиться с местом установки. Если внимательно ознакомиться с инструкцией по эксплуатации любой модели — нельзя увидеть четких рекомендаций производителя. Главный вопрос: где делается врезка насоса в систему отопления — до или после котла? Оптимальный температурный режим работы этого устройства обычно составляет 110 град., что дает возможность его монтажа сразу после котла. Однако необходимо учитывать следующие факторы, напрямую влияющие на эффективность работы насоса:

Он должен располагаться в самой низкой точке системы;
Температурные колебания теплоносителя минимальны;
Участок монтажа рекомендуется выбирать максимально прямолинейным.

Исходя из этих условий, врезка насоса отопления в старую систему выполняется непосредственно перед котлом. Таким образом обеспечивается не только равномерная подача воды в теплообменник котла, но и повышается срок безремонтной службы насоса.

Перед началом работ необходимо понизить уровень нагрева теплоносителя до минимального. Разница в технологии врезки заключается лишь в материале изготовления труб.

Монтаж насоса в стальной трубопровод

Возможные варианты изготовления контура с насосом

Установка насоса рекомендуется не в трубопровод. Лучше всего выполнять параллельный монтаж. Для этого необходимо изготовить б-образную конструкцию из труб, среднюю часть которой будет занимать насос.

Диаметр магистрали должен соответствовать параметрам основной. Обязательно устанавливается запорная арматура для перекрытия теплоносителя. Корректная врезка циркуляционного насоса в систему отопления может выполняться без сварочного аппарата. Для этого необходимо выполнить такие действия:

Перекрыть движение теплоносителя на участке монтажа. Если в системе не установлена запорная арматура — в большинстве случаев придется полностью слить воду из труб;
Сделать два монтажных отверстия в обратной трубе. Во время врезки насоса в систему отопления следует тщательно проверять размеры;
Установить переходные муфты;
Подключить уже собранный контур с насосом.

Установка насоса в пластиковые трубы

Седелка для врезки в пластиковые трубы

Для полимерных труб задача упрощается. Это связано с тем, что схема врезки насоса в систему отопления может осуществляться с помощью специальной муфты с фрезой. Даже если на участке работ нет запорной арматуры — воду из трубы сливать не обязательно.

Сделав разметки на участке магистрали, устанавливаются специальные вентили для врезки под давлением. Затем необходимо подключить контур с насосом согласно схеме врезки в систему отопления. С помощью фрезы в основной магистрали делаются отверстия. Они предназначены для врезки насоса в систему отопления. Предохранительная муфта не дает жидкости вытекать из контура. Но небольшое количество все равно будет просачиваться. Поэтому рекомендуется заранее подготовить сухую ветошь. После завершения врезки в систему отопления проверяется герметичность стыков, затем можно запускать котел.

Во время монтажа важно обратить внимание на следующие факторы:

Правильное расположение насоса относительно направления движения жидкости в трубах. На корпусе устройства есть соответствующие указатели;
Циркуляционный насос нельзя устанавливать перевернутым или под неправильным углом.

Правильное и неправильное расположение насоса

Недостатком седелки является ее относительно высокая стоимость — от 5000 рублей для трубы диаметром 40 мм. Поэтому врезку циркуляционного насоса в систему отопления можно сделать с помощью самодельного переходника. Для этого понадобится обычная муфта с внутренней резьбой и шаровой кран. Собрав эту конструкцию, муфта устанавливается на обратную трубу отопления. Открыв кран с помощью электродрели, делаются отверстия в магистрали

Затем важно быстро перекрыть запорную арматуру, чтобы предотвратить розлив теплоносителя. По такой технологии можно осуществить врезку в отопление без сварки для любых типов труб

Заключение

Подключение двухконтурного газового котла не представляет технической сложности и может быть выполнено самостоятельно. Однако, надо предварительно получить все необходимые разрешения, согласовать время прихода специалистов-газовиков и решить прочие организационные вопросы.

Важно соблюсти все требования производителя и условия монтажа газовых приборов по линии газовой службы. Подключение котла к магистрали, настройку и первый запуск должны выполнять техники из сервисного центра

Они имеют на это право, кроме того, это обеспечит действие гарантийного договора.

Любые самовольные (несогласованные) действия чреваты штрафами или неприятными последствиями, поэтому надо заранее детально распланировать весь процесс и не отступать от схемы выполнения работ.
