Подключение пленочного теплого пола к электричеству, терморегулятору: схема, провода, инструкция

Правила укладки инфракрасной пленки

Работа с инфракрасным полом предполагает терпение мастера. Это связано с тем, что из каждой секции, которая присутствует в пленке, выходит одна пара проводов. Если секций много, то количество проводов также увеличивается. Все эти провода требуется правильно присоединить к термостату.

Чтобы упростить задачу, специалисты советуют монтировать распаечный короб и произвести пометку каждого провода. Уже в коробе производится соединение проводов фаза к фазе, ноль к нолю при помощи спайки. Следите за тем, чтобы у вас в конечном итоге получилось два провода. Данные провода уже присоединяются к термостату.

Каждая теплопроводящая полоса должна изолироваться с одной стороны, а с другой стороны подключается силовой кабель. Чтобы не допустить ошибку, нужно уложить листы параллельно друг к другу.

Установка терморегулятора, а также штроба осуществляется уже привычным способом, который актуален для остальных систем. При этом термодатчик следует упаковать в гофру и зафиксировать на полу. После этого его уже можно присоединить к термостату.

Инструкцию подключения инфракрасного пола

Пленочный инфракрасный пол сегодня часто используется для организации отопления внутри помещения. В этом случае в качестве нагревательного элемента выступает нагревательный мат. На нем имеются полоски углеродного полимера. Принцип и схема подключения сводится к следующей простой инструкции:

Прежде всего укладываете нагревательный мат по всей длине помещения. Концы, где выходят провода должны быть направлены в сторону терморегулятора. Так, вы сможете сэкономить на проводе.
Каждый стык на инфракрасной пленке заклеиваете скотчем.
Между слоями ИК-пленки помещаете специальные клеммы. Один конец клеммы должен сверху, где имеется медная шина.
Далее клеммы зажимаются плоскогубцами.
К этой клемме подсоединяется провод, также на зажимах.
Каждый последующий мат подсоединяется по такой же схеме.
Каждую клемму необходимо заизолировать битумным скотчем.
Между собой все отдельные маты соединяются таким же способом, то есть последовательным.

Вот по такой схеме осуществляется подключение инфракрасной пленки. Дополнительно вы можете посмотреть видео в конце этой статьи, чтобы наглядно увидеть все эти технологические нюансы. Только так вы сможете закрепить всю теорию практикой.

Принципы работы и устройства теплых полов

Принцип работы электрических теплых полов заключается в преобразовании электрической энергии в тепловую, используя физические свойства проводников, а точнее их сопротивление. Поверх теплого пола монтируется основное половое покрытие (кафельная плита или половая стяжка), которое нагревается и распространяет тепло по всей территории обогрева.

Схема подключения теплого пола

Подключение электрического теплого пола осуществляется через терморегулятор. Схемы подключения теплых полов всех видов, как и нагревательные элементы, имеют разную конструкцию:

одно- или двухжильный нагревательный кабель (кабельный теплый пол);
тепловые маты.

Инфракрасные панели сначала нагревают человека, а потом пространство в комнате

Инфракрасные теплые полы считаются новой технологией данного вида обогрева. Нагревательным элементом в отопительной системе таких полов является двухслойная инфракрасная пленка общей толщиной до 1 мм, в середину которой вмонтирована пластина (карбоновая или биметаллическая).

Схема подключения пленочных теплых полов имеет некоторые существенные отличия от других видов. Электроэнергия к пластинам поступает по сверхтонким медно-серебряным проводникам, а тепловая энергия от нагревательного элемента излучается ИК (инфракрасными) лучами с поверхности при помощи нанесенной карбоновой пасты. За контролем необходимого уровня температуры «следит» терморегулятор теплого пола.

Ученые считают, что наиболее комфортное тепло для тела человека, как раз исходит от обогревательных приборов инфракрасного излучения.

Мощность тепловых панелей должна соответствовать площади комнаты

В данных устройствах применяется принцип вторичной конвекции, согласно которому происходит нагрев человеческого тела и предметов, а потом уже воздуха.

При выборе теплого пола нужно всегда учитывать и показатель мощности. Чтобы определить данный показатель, необходимо знать: площадь помещения, назначения самого устройства обогрева (основное или дополнительное) и тип отапливаемой комнаты (кухня, ванная, балкон). Существуют таблицы, с помощью которых можно определить мощность необходимого теплого пола.

Как подключить инфракрасный теплый пол — важность правильного монтажа

Теплое пленочное ИК-покрытие — это альтернативный широко используемый способ подогрева помещения любых параметров, который питается от электросети. В данной системе нагрев территории производится от специальной пленки (в составе которой имеется карбоновая смесь), подогреваемая медными проводниками по бокам. Дабы не возникло проблемы подгорания контактов, конструкция обладает защитным серебряным напылением.

Чтобы подключить теплый инфракрасный пол не понадобится очень много сил и затрат, важно лишь придерживаться определенных правил в монтаже. Все этапы подключения мы рассмотрим ниже и если их не соблюдать, то можно столкнуться с определенными поломками и неправильной работой системы

Причинами проблем могут быть:

Нарушение стандартов схем установки электрических систем.
Неправильные расчеты по соотношению площади комнаты и самого теплого напольного покрытия.
Применение при установке материалов, которые не предназначены для оборудования такой обогревательной системы.
Нарушение этапов монтажа паро- и теплоизоляционных слоев.
Использование при заливке стяжки смесей, которые не подходят для пленочных ИК-полов.
Неточный подсчет марки провода электрического питания и сечения касательно суммарной нагрузки.
Использование в качестве итогового слоя материалов с низкими показателями теплопроводности. Строго не рекомендуется применять на такой обогревательной системе натуральные ковровые текстильные покрытия.

Если придерживаться всех этих простых правил и правильно подключить инфракрасный теплый пол, вы получите экономную, долговечную и безопасную обогревательную систему.

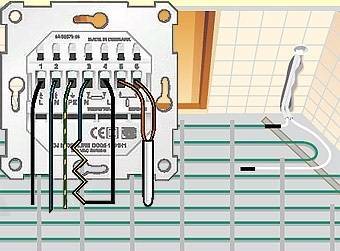

Схема подключения теплого пола к терморегулятору

Схема подключения теплого пола выбирается в зависимости от типа пола.

Подключение кабельного пола

Перед монтажом кабеля пол выравнивается одним из методов, в зависимости от его типа. Перед укладкой кабеля необходимо протянуть силовые провода к терморегулятору. На схеме, представленной ниже, видно, что соединительная муфта после окончания монтажа окажется в стяжке пола. На поверхности чернового пола раскладывается монтажная лента, которая поможет зафиксировать кабель. Чаще всего кабель укладывается змейкой или улиткой.

Пример монтажа нагревательного кабеля теплого пола

Следует учесть! При укладке теплого пола нельзя допускать пересечения участков кабеля.

После укладки кабеля устанавливается помещенный в пластиковую трубку датчик. С помощью специального тестера проверяется качество монтажа и соответствие сопротивления кабеля паспортным данным. Теплый пол готов к заливке стяжки.

Датчик температуры пола

В зависимости от типа применяемой стяжки выдерживают пол до полного затвердевания. Только после этого можно к терморегулятору крепятся все провода. Для присоединения используются винтовые зажимы.

Подключение тепловых матов

Принцип подключения тепловых матов мало отличается от аналогичного процесса для кабельного пола. Остановимся только на отличиях.

Тепловой мат – это тот же кабель, но закрепленный с определенным шагом на термоустойчивой пленке. Это облегчает монтаж. Пленку с кабелем раскладывают на подготовленное основание пола и заливают раствором или клеем для плитки. После этого монтируют финишное покрытие. Теплоизоляцию для этого типа полов не используют, чтобы избежать перегрева системы.

В готовом виде такая конструкция имеет толщину не более полутора сантиметров. Чтобы в таком полу поместить датчик приходится делать на поверхности углубление.

Нанесение стяжки на тепловые маты

Иногда для подключения матов к термостату не хватает так называемых холодных концов. В этом случае из мата вырезают кусок кабеля. Соединительную муфту заливают стяжкой.

Монтаж такого типа пола дает существенную экономию в материалах: теплоизоляции, стяжке, крепежах. Кроме того существенно уменьшается и объем работы. Такая система практически не имеет ограничений в применении, так как незначительно поднимает поверхность пола и может использоваться в помещениях с невысокими потолками.

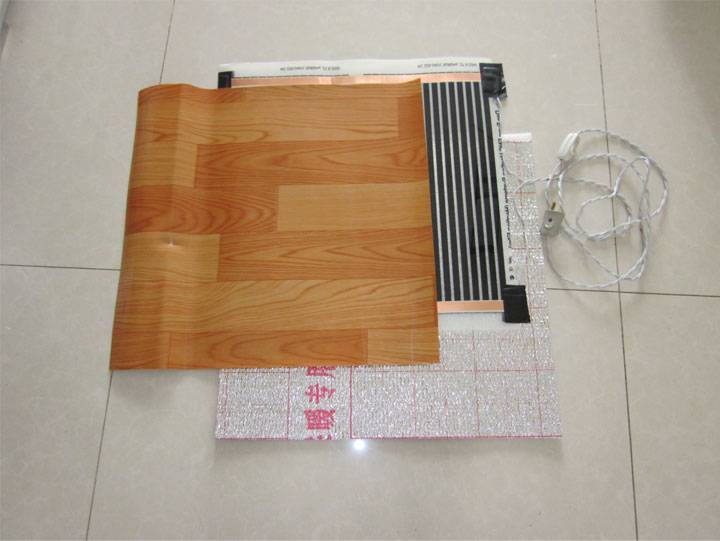

Подключение пленочного пола

Основу пленочного пола представляют запаянные в термостойкую пленку карбоновые или биметаллические нагревательные элементы. По краю греющей пленки расположены медные проводники, с помощью которых система подключается к электросети.

Под нагревательную пленку обязательно укладывается фольгизированная подложка, которая будет отражать в сторону помещения инфракрасные лучи. Пластиковая трубка с датчиком в этом случае укладывается в сделанное углубление или крепится на поверхности пленки.

Схема подключения инфракрасного теплого пола – стандартная установка

При необходимости пленка может разрезаться по специальным линиям. С одной стороны токопроводящие полоски изолируют, а с другой оставляют их открытыми для возможности подключения к проводам. Полоски пленки раскладываются и соединяются одна с другой параллельно.

Такой теплый пол наиболее универсальный, так как может быть смонтирован под любое напольное покрытие.

Подключение водяного теплого пола

Схема водяного теплого пола немного отличается от электрического пола. Прежде всего, необходимо определить со способом подключения.

Подключение к магистральному отоплению. Такой способ применяется в многоквартирных домах. Однако при таком подключении возможен перерасход тепла, и вы оставите холодными квартиры соседей. Избежать таких проблем можно в квартирах, где отопление стоит на обратке. В этом случае вы получите комфортную, не слишком горячую температуру в трубках теплого пола. Главным минусом такого способа подключения является отсутствие возможности плавно регулировать температуру в теплоносителе.
Подключение к индивидуальной системе отопления. Такой способ подключения может использоваться только в частных домостроениях. Ниже показана принципиальная схема подключения.

Схема подключения теплого водяного пола

На ней показаны следующие элементы цепи:

Установка терморегулятора

Место под терморегулятор необходимо определить еще до установки теплого пола, потому что он является началом всей системы. Работа термостата заключается в отслеживании температуры комнаты и в ее поддержке на нужном уровне. Также данный компонент вам потребуется, чтобы произвести подключение к электричеству всего контура.

Если вы выбрали терморегулятор со встроенным фиксатором температуры воздуха, для него достаточно расстояния от ЭТП в 1,5 м. При выборе места следите за тем, чтобы на термостат не попадали солнечные лучи. В противном случае он не сможет настроить нужные данные для функционирования.

Существует два типа термостатов:

механические;
программные.

Программным доступно автоматическое управление, они способны самостоятельно следить за температурой не только пола, но и воздуха, включая в необходимый момент обогрев.

Как установить терморегулятор:

определившись с местом установки, необходимо создать отверстие и проделать от него канавку к полу;
подведите кабели от ЭТП, сетевые и провода термостата к сделанному углублению;
когда термостат будет установлен, к нему требуется подвести заземление, фазу и ноль;
если в комплекте вашего термостата нет температурного датчика, его следует купить самостоятельно. Приобретайте датчик, максимальный ток которого идентичен току теплого пола.

Рейтинг производителей

На сегодняшний день выбор систем теплого пола в магазинах достаточно обширен. В связи с этим бывает сложно выбрать из такого многообразия действительно качественный продукт, удовлетворяющий всем требованиям.

Поэтому необходимо рассмотреть основных производителей и сравнить особенности их продукции:

«Devi» – производитель из Дании, представляющий кабельные теплые полы. У данной марки есть неоспоримый плюс: сервисные центры «Деви» встречаются практически во всех больших городах нашей страны, поэтому при возникновении неполадок всегда можно вызвать специалиста по ремонту, который поможет решить вашу проблему. Гарантия на теплые полы этого производителя составляет 20 лет, а стоимость их систем зачастую ниже, чем у конкурентов. Также «Devi» производит и терморегуляторы высокого качества, поэтому многие отводят бренду заслуженное первое место.

«Теплолюкс» – российский производитель, ставший лидером на отечественном рынке теплых полов в 2010 году. Производитель дает гарантию 25 лет, цена на этот продукт очень приятная, а ассортимент достаточно широкий. «Теплолюкс» производит и ультратонкие теплые полы, и мобильные, и множество других, предназначенных для создания комфортных условий.
«Energy» – британский производитель, изначально зарекомендовавший себя на родине, а впоследствии и в других странах мира. Его преимущество перед другими производителями – экологичность материалов. Также термоматы «Energy» считаются одними из самых экономичных и по потреблению электроэнергии кабелем, и по стоимости самого оборудования. Гарантия производителя составляет 20 лет.

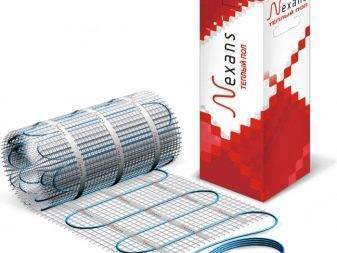

«Nexans» – норвежская компания, знаменитая во всем мире, прославлена благодаря своим инновационным разработкам. Одна из них – соединение термомата без муфт, которая позволяет настраивать температуру в разных комнатах без особых проблем.
«Легранд» – специалист мирового уровня, занимается производством различных электрических и информационных систем, в том числе и терморегуляторов для теплого пола. В его ассортименте все виды: от простых механических до сложных программируемых регуляторов. Серия Celiane представлена высокотехнологичными программируемыми системами, которые удовлетворят самого придирчивого покупателя.

Расчет мощности

Перед тем, как укладывать теплый пол, потребуется рассчитать необходимую мощность. Для этой цели следует сразу определить, будет ли ЭТП выступать как главная схема отопления или же являться лишь вспомогательным средством. В технической документации каждого ЭТП указываются требования для каждого случая.

Если вы выбираете систему, в основе которой лежит обогревающие маты или кабель, выбирайте показатель в 120-140 Ватт на квадратный метр. При условии обогрева лишь с помощью данной системы следует выбирать мощность 160-180 Ватт. Для ЭТП, в основе которого лежит инфракрасная пленка, следует устанавливать значение в 150 Ватт на квадратный метр или для обогрева только с помощью ЭТП 220 Ватт.

Если вы выбрали греющий мат либо инфракрасную пленку, то уровень мощности будет известен сразу и потребуется только сделать выбор нужного варианта. Если вами выбран греющий кабель, показатель уровня мощности будет зависим от дистанции, которая присутствует между витками. От вас потребуется уточнение информации о площадке и форме поверхности, которую нужно обогревать и дальнейшее сравнение с параметрами, которые изложены в прилагаемой инструкции. Как правило, отрезок будет составлять около 10-30 см исходя от уровня мощности самого кабеля.

Подбор мощности теплого пола

Расчет теплого пола

Самым главным показателем, на который нужно ориентироваться при выборе теплых полов, является их мощность. Этот критерий зависит от следующих пунктов:

площади пола, который требуется прогревать;
вида нужного обогрева (дополнительный или основной);
типа помещения, где будет проводиться отопление (балкон, жилая комната, офис, склад).

Расчет мощности теплого пола

При проведении расчетов теплого пола нужно брать лишь полезную площадь, где чаще всего находится человек. Так, если это кухня, то под мебелью и холодильником можно не рассчитывать площадь. При проведении расчетов обязательно нужно заранее определиться с местом расположения всех нагревательных элементов, так как в дальнейшем изменить их позиции будет невозможно.

Если вы решили применять теплый пол как осзновной обогрев, то отведенная под него площадь должна составлять минимум 70% всего помещения.

Применение

Инфракрасный теплый пол используют как систему для дополнительного обогрева помещений в загородных коттеджах и домах, в квартирах и офисах высотных зданий. В качестве основной системы отопления ее применяют для небольших складских помещений, теплиц.

Вам это будет интересно Электрические схемы

Также при помощи инфракрасного теплого пола очень многие владельцы частных домов обогревают входное крыльцо, полимерные трубы водоснабжения.

На заметку. В некоторых случаях такую систему используют для обогрева несущих холодных стен. Это позволяет сделать угловые комнаты в высотных домах более теплыми, снижая расходы на отопление на 20-30%.

Порядок монтажа

Монтаж пленочного теплого пола своими руками выполняется в следующем порядке:

Составление плана размещения элементов мебели и бытовой техники. При этом учитывается площадь помещения и общая мощность всей нагревательной системы.
Разметка площади комнаты, в которой планируется устанавливать нагревательные элементы.
Укладка теплоизоляционной подложки, которая препятствует расходованию тепла на нагрев межетажных перекрытий или бетонного основания пола. В качестве подложки используется вспененный полипропилен, одна сторона которого покрыта светоотражающим материалом. Укладка подложки должна выполняться только на ровную, сухую и чистую поверхность чернового пола.
В строгом соответствии с предварительно составленным планом выполняется монтаж теплого пленочного пола. Его полосы режутся под необходимый размер и укладываются без перехлестов, для скрепления полос между собой используется термостойкий скотч. Укладка теплого пола ближе 10 см к стенам не допускается.

Установка терморегулятора. Высота монтажа этого устройства определяется из соображений удобства эксплуатации, а также общего дизайна комнаты. Провода, соединяющие терморегулятор с нагревательными элементами, а также с электрической сетью квартиры, укладываются в предварительно подготовленные штробы. Установленный термосенсор должен в обязательном порядке комплектоваться гофрой, и иметь возможность беспрепятственной замены в случае необходимости. Как подключить регулятор к сети и куда подключать термодатчик и кабели от теплого пола указано в инстркуции по монтажу устройства.
Подключение теплого пола к электричеству. Для этого используются провода сечением не менее 1,5 мм2, которые зажимаются плоскогубцами в клеммах контактов. Теплый пол через датчик температуры подключается к терморегулятору согласно приведенной схеме. Установка термодатчика выполняется между нагревательной пленкой и теплоизоляционной подложкой недалеко от места расположения терморегулятора. Все соединительные провода утапливаются в заранее прорезанные в подложке канавки.

Проверка работоспособности.
Укладка пленочного слоя защитного полиэтилена поверх инфракрасной пленки.
Можно монтировать напольное покрытие.

Подключение стрежневого теплого пола своими руками

Стержневой пол – разновидность ИК-системы отопления. Представляет собой маты, на которых закреплены параллельные стержни из карбона, меди и серебра. В отличие от пленочных полов, одножильный провод соединяет стержни между собой наподобие веревочной лестницы. Инструкция по подключению своими руками:

Разложить каждый мат параллельно друг другу.
Соединить провода последовательно при помощи термогильзы, изолировать термоусаживаемой трубкой и «запечь» соединение строительным феном.
Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.
Подключить провод первого мата к терморегулятору.
Установить датчик температуры между двумя карбоновыми стержнями срединного мата.
Подключить датчик к терморегулятору.
Проверить работоспособность системы.
Залить стержневой пол стяжкой либо можно уложить сверху керамическую плитку.

В терморегулятор также подключается провод заземления. Обычно производители прикладывают подробную инструкцию к устройству, где все четко расписано.

Техника безопасности

Любые работы по установке электрооборудования должны осуществляться с соблюдением элементарных правил техники безопасности. Несоблюдение таковых может привести к плачевным последствиям.

К основным правилам можно отнести следующие:

до проведения работ убедитесь, что все помещение, либо отдельная комната, в которой осуществляется установка датчика, обесточена;
не проводите запуск устройства, которое находится в разобранном состоянии;
эксплуатация регулятора подразумевает температурный режим от -5 до 40 оС;
проводите своевременную очистку термостата от пыли;
очистка аппарата должна проводиться средствами, не содержащими растворитель или бензол;
ремонт проводите, если только вы на 100 % уверены в своих способностях, при этом вам понадобится разобраться в том, как снять терморегулятор теплого пола;
следите за тем, чтобы мощность системы не выходила за допустимые пределы, предусмотренные изготовителем термостата.

Источники

https://kaminguru.com/obogrevatel/podkljuchenie-jelektricheskogo-tjoplogo-pola.html
https://stroy-podskazka.ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/
https://otivent.com/termoregulyator-dlya-teplogo-pola
https://sovet-ingenera.com/otoplenie/teply-pol/termoregulyator-dlya-teplogo-pola.html
https://teplospec.com/teplyy-pol/kak-sdelat-podklyuchenie-teplogo-pola-k-termoregulyatoru-regulirovka-elektricheskogo-podogreva-pola.html
https://polspec.com/teplyy-pol/pravilnaya-ustanovka-termoregulyatora-teplogo-pola-i-usloviya-ekspluatatsii.html

Особенности системы

Прежде чем приступить к рассмотрению, такого вопроса, как произвести подключение электрического пола, сначала нужно определиться какая модель будет установлена.

На сегодняшний день потребительский рынок предлагает следующие варианты греющей основы:

одножильный или двужильный резистивный нагревательный провод;
инфракрасная токопроводящая пленка;
карбоновые маты.

Каждый вид электрических полов обладает индивидуальной конфигурацией и мощностью. Поэтому, при выборе модели стоит учитывать особенности конструкции дома, жилой площади и климатические условия региона. При правильных расчетах, можно будет добиться при минимальных затратах на электроэнергии достаточного количества тепла, для комфортного проживания.

Критерии выбора

Модели выпускаемых теплых инфракрасных пленочных полов имею отличительные технические показатели. При выборе системы следует учитывать некоторые факторы:

Качество и размер пленки. В характеристиках к изделию указывается характеристика и материал изготовления теплого пола. Чем плотней и больше имеет слоев пленочное покрытие, тем выше устойчивость к механическим повреждениям. Ширина рулона подбирается в зависимости от конструктивных особенностей помещения и его площади.
Мощность. На величину такого параметра влияет размер отапливаемой комнаты и предназначение самой системы теплого пола. Для оборудования, которое устанавливается как основной обогрев, требуется достаточно высокий показатель мощности.
Целостность и комплектация системы. При покупке теплого пленочного пола необходимо визуально осмотреть изделие, чтобы исключить наличия повреждений. Также проверятся наличие всех элементов входящих в комплектацию отопительного устройства.

Качественную систему инфракрасную систему теплого рекомендуется приобретать в специализированных магазинах, где предоставляется сертификат качества на продукцию и гарантия ее использования.

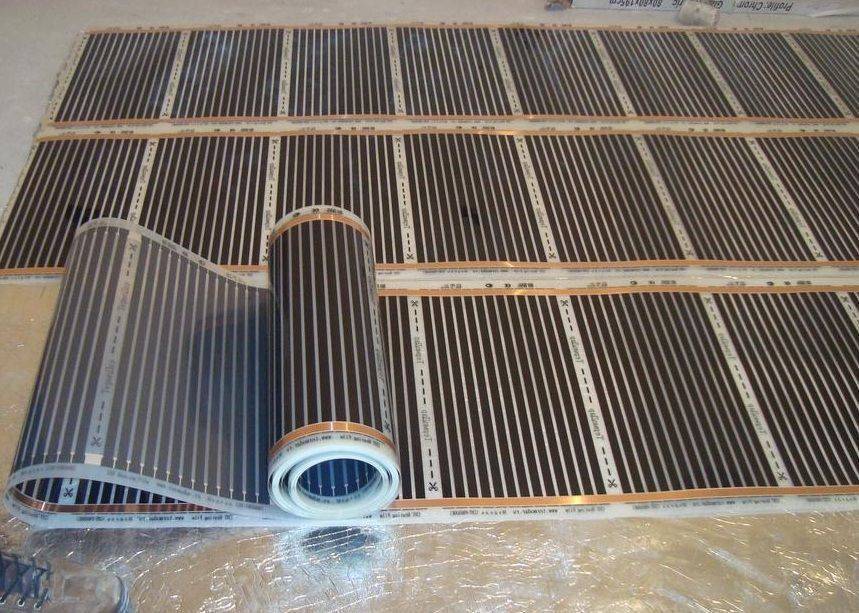

Соединение пленок между собой у инфракрасного теплого пола

Укладка ИК пленочного пола – процесс кропотливый, но не требующий специальных навыков.

Конструкция инфракрасного теплого пола включает в себя пленочный нагреватель, который производится в рулонах и имеет толщину в среднем до 2 мм. Внутри пленки между медными жилами располагаются полосы карбона, которые нагреваются от проходящего по ним электрического тока. На матах производители наносят пунктирные линии, указывающие линию отреза. Раскрой необходимо производить с учетом стоящей в комнате мебели: под нее теплый пол не укладывают.

Полосы пленки располагают на полу таким образом, чтобы они не соприкасались друг с другом. Некоторые производители рекомендуют укладывать маты внахлест, выдерживая расстояние между соседними шинами не более 1 см. Фиксируются они с помощью двустороннего скотча, который после выполнения монтажных работ необходимо удалить.

Укладка подложки по периметру помещения – в её отражающей поверхности должно быть исключено применение металлов;
Распределение матов с учетом геометрии помещения с отступом от стен на расстояние 5-7 см;
Установка крепежей электропитания – это специальные клипсы в виде соединенных под углом пластин. Одна пластина заводится в полость под ламинацией и накладывается на медную жилу. Вторая с помощью пассатижей обжимает ее с другой стороны;
Присоединение проводов – рекомендуется использовать двухцветные. Схема подключения – параллельная, то есть провода располагаются с одной стороны. Обязательна проверка их плотного закрепления в контактных зажимах и изоляция жидкой резиной, которая входит в комплект;
Выполнение гидроизоляции токоведущих частей, к которым не будет подведена клемма с проводами;
Заведение датчика терморегулятора под нагревательные элементы;
Присоединение термостата;
Тестовое подключение теплого пола с проверкой каждого элемента на нагрев.

Как рассчитать количество терморегуляторов

Как уже стало ясно, подключить электрический обогрев возможно через терморегулятор. Поэтому прежде всего необходимо разобраться с тем, какое будет количество терморегуляторов. Прежде всего следует определить, сколько комнат будет отапливаться именно таким способом. Если их будет несколько, то рекомендуется в каждом отдельном помещении установить индивидуальный терморегулятор. Безусловно, это выходит довольно-таки затратно, но так, вы сможете контролировать температуру в каждом отдельном помещении.

Такое решение имеет массу плюсов. Например, если стелиться электрический теплый пол в подсобном помещении, то там необходима температура одна, а в жилом иная. Как следствие, полностью исключается вероятность того, что на электросеть будут оказываться сильные нагрузки.

Установка нескольких терморегуляторов также влечет за собой и то, что на каждый из них устанавливается индивидуальный температурный датчик. Только так вся система будет работать исправно, а во всем помещении вы сможете поддерживать комфортную температуру. Итак, ознакомившись со всеми особенностями подсоединения электрического теплого пола, рассмотрим небольшие инструкции по последовательности всего процесса.

Инфракрасный теплый пол

Несколько иначе происходит подключение инфракрасного теплого пола. Пленка поставляется в продажу в виде рулона. Его можно разрезать в определенных местах, чтобы уложить пленку по нужной площади.

В комплект также входят специальные зажимы. Понадобится провод и битумная изоляция. На контакты пленки надевают металлические зажимы, к ним подводят провод. Соединения изолируют при помощи битумного материала.

Далее выполняется подключение теплого пола к электричеству. Схема при этом полностью идентична проводной системе. Два провода, отходящих от зажимов, подсоединяют к терморегулятору.

Финишное покрытие инфракрасной системы обогрева пола

Основное преимущество данного типа панельного обогрева в том, что подключение не требует мокрой стяжки. Потому позволяется применять любое финишное покрытие. Исключением является паркет и клеевая паркетная доска. Так, пол можно забрать с собой, если возникнет возможность и желание переезда.

Декорирование проходит исключительно после тестового пуска системы и успешного монтажа. Чаще всего инфракрасный теплый пол своими руками устанавливается под ламинат. Высокая популярность подобного решения обусловлена тем, что покрытие легко укладывается и так же просто сниматься.

Монтаж под плитку проводится в санузлах, ванных комнатах, кухнях. Керамика обладает высокой теплоотдачей, что положительно влияет на коэффициент полезного действия (КПД) устройства.

Саморегулирующийся провод

Для обогрева труб, резервуаров в зимний период применяется саморегулирующийся провод. Его приобретают реже, чем перечисленные системы. Но в некоторых случаях он незаменим. Этот провод не боится перегрева. Его можно монтировать без стяжки.

Благодаря особому устройству это изделие способно менять уровень нагрева в зависимости от температуры окружающей среды. Поэтому в таком случае не требуется терморегулятор.

Подключение теплого пола к электричеству (схема предполагает применение терморегулятора) проста. Ее сможет выполнить даже мастер, не имеющий большого опыта в проведении подобных работ.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Схема укладки и основные типы кабелей ТП

Существует два основных типа кабелей для теплого пола:

Одножильный — контакты холодных проводов, по которым осуществляется подвод электроснабжения, находятся с двух сторон нагревательной секции. В активном состоянии подобные проводники дополнительно индуцируют незначительные магнитные поля. Одножильные нагревательные кабеля отличаются следующими эксплуатационными характеристиками:

нагревательный элемент имеет изоляцию из фторопласта или сшитого полиэтилена;
жила заземления сделана из луженой меди;
кабеля электрического теплого пола находятся внутри экранирующей оболочки, сплошной или сетчатой;
общая внешняя изоляция изготавливается из поливинилхлорида, который лучше противостоит ультрафиолетовому излучению – может использоваться на открытом воздух, например, в противообледенительных системах;
соединительные контактные муфты находятся на обоих концах кабеля.

Структура одно и двухжильного нагревательного кабеля

Двухжильный нагревательный кабель. В нем под общей наружной изоляцией находятся два изолированных друг от друга проводника: первый – резистивный, нагревательный, второй – «холодный» возвратный. Контакты для подключения выходят с одной стороны рабочей секции.

Примерная схема укладки одножильного нагревательного кабеля на кухнеПримерная схема укладки двухжильного нагревательного кабеля в жилой комнате

Особенности подключения терморегулятора

Прежде всего необходимо определить место, где будет установлен терморегулятор. Он будет осуществлять контроль всей работы системы электрического теплого пола. К нему будут подводиться провода от теплого пола. Сегодня существует их большое разнообразие. Например, есть термостаты, в которых уже интегрирован температурный датчик. Монтаж осуществляется на высоте, не более 1,5 метра от пола. Если высота будет большей, то его работа будет некорректной. Более того, выбранное место должно быть полностью защищено от прямых попаданий солнечных лучей.

Перед подключением, необходимо решить, как именно будет осуществлено подключение теплого пола к электричеству схема. То есть непосредственно через щиток или через розетку. Так, в выбранное место устанавливается терморегулятор. К нему необходимо подвести фазу, ноль и заземление. От терморегулятора необходимо сделать штробу, в которую будет погружен провод. Это позволит спрятать все кабеля. В частности, от терморегулятора будет идти две гофрированные шланги, в которые укладывается один кабель для укладки температурного датчика, а второй для запитки всего теплого электрического пола.

Выбор, монтаж и подключение пленочного теплого пола
