Подключение посудомоечной машины к водопроводу и канализации: используем для работы схему подключения

Приступаем к подключению

Для удачного выполнения поставленной задачи необходимо делать все по следующему принципу:

  1. Сток.
  2. Вода.
  3. Электричество.

Конструкция любой посудомойки уже нацелена на то, чтобы вся работа по подключению производилась по этому алгоритму. Не стоит его нарушать – последствия могут быть неблагоприятными для вашего же бюджета.

Подвод к стоку реализуется обычным натягиванием шланга на штуцер, соблюдая два условия:

Верхний перегиб, который не даст стоку из раковины попасть в посудомойку.
Нижнее колено представляет собой такой же водяной затвор, как и в раковине

При установке посудомойки это очень важно. Так как во время пустого слива миазмы из канализации пойдут не в воздух, а в машинку

Таким образом, колено делайте как можно глубже с кратчайшим изгибом.

Вывод сточного шланга в раковину не рекомендуется по следующим соображениям:

  • трубка может выскользнуть, и слив пойдет везде, только не туда, куда нужно;
  • этим решением провоцируется перегрузка сточного насоса, и результат – работа с перегрузкой, а это неблагоприятное явление.

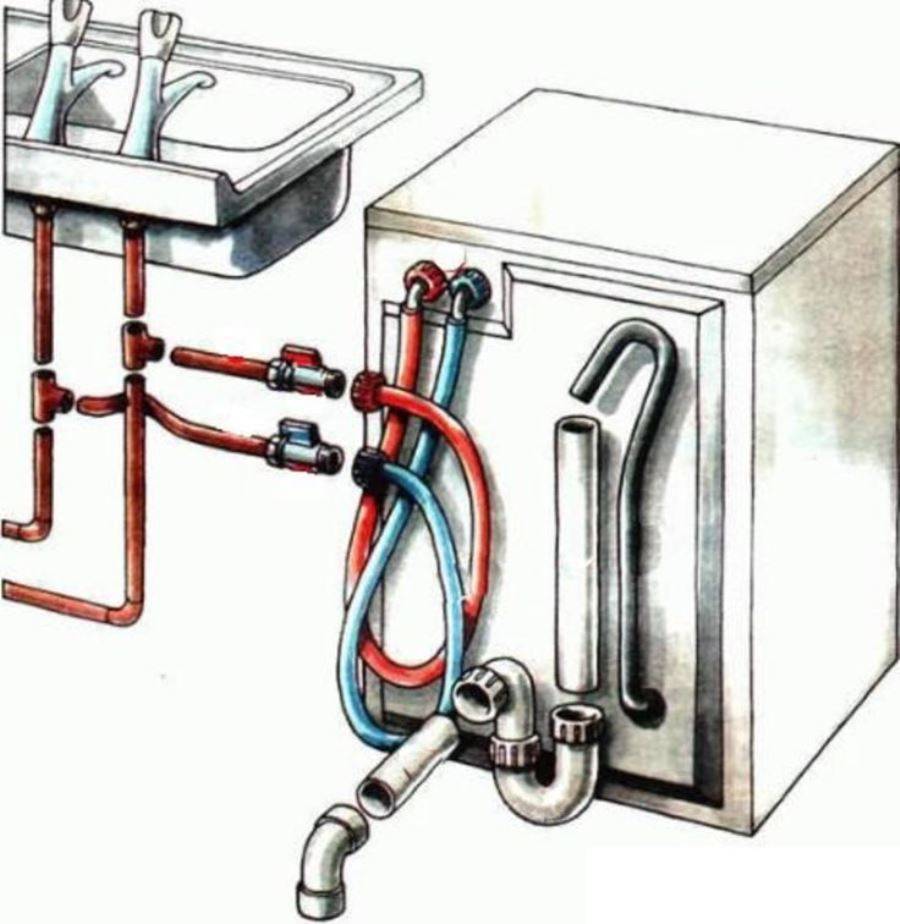

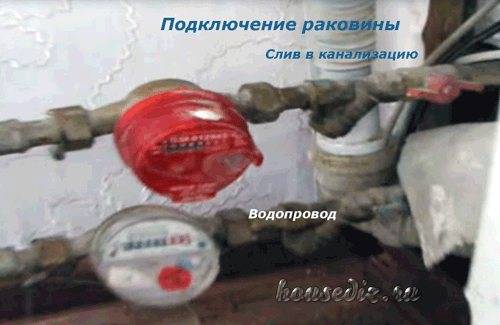

Подсоединение машины к водопроводной системе

Как подключать посудомойку к водопроводу своими руками? Инструкция, находящаяся в комплектации к агрегату, даёт огромное количество подсказок. Не упустите из своего поля зрения то, какая вода должна попадать в машину: горячая или холодная. Большая часть прогрессивных посудомоек подключаются к холодной воде. Избирая место, где устанавливать, удостоверьтесь, что плоскость не имеет уклонов, машинка должна стоять на ровной поверхности. В случае если техника встраиваемая, будет нужно сделать отверстие в задней стене мебели в тех местах, где проходят трубы подачи, отвода воды. Подключение любой встраиваемой машинки к водопроводу не имеет каких-то отличий от стандартных этапов инсталляции.

Этапы подключения можно проводить в любой очерёдности. По большому счёту, больше сложности доставляет подготовка, перед тем как подключать – установка всех нужных для этого частей. А коммутация выходящих из посудомоечной машинки шлангов с водопроводом и канализацией будет заключительным этапом, который производится фактически одновременно, совместно с конечной установкой техники на место.

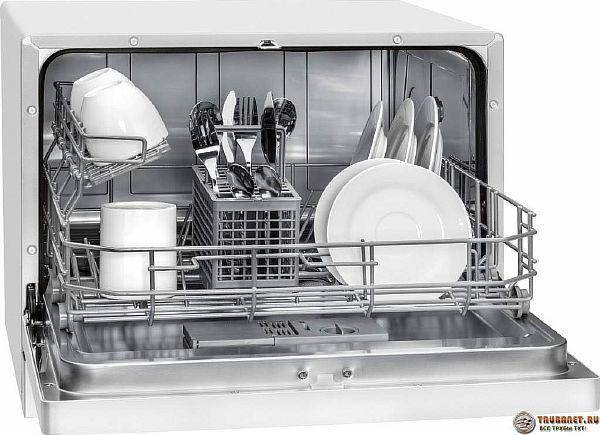

Сразу можно обмолвиться о следующем моменте. Настольные компактные посудомойки, в принципе, время от времени могут обходиться без стационарного подключения к разным коммуникациям. Шланг подачи воды в данном случае подключают конкретно к сливу смесителя (для этого есть особые переходники), а шланг слива опускают и фиксируют в мойке. Обычно подвод к водопроводу исполняется своими руками 2-мя способами: через смеситель либо врезку конкретно в трубы подачи воды.

Последовательное подключение к трубам водопровода:

  • разобрать соединение шланга подачи воды к смесителю от водоподводящей трубы;
  • присоединить к данному месту тройник, замотав резьбу фум-лентой;
  • к отверстию тройника подсоединить гибкий шланг смесителя;
  • отводную трубку тройника соединить с фильтром очистки воды;
  • к выходному отверстию фильтра прикрутить шаровый кран, он пригодится для мгновенного отключения машинки от водоснабжения;
  • к запорной арматуре подсоединить шланг подачи воды;
  • все соединения промотать фум-лентой и подключать.

Подключение к электросети

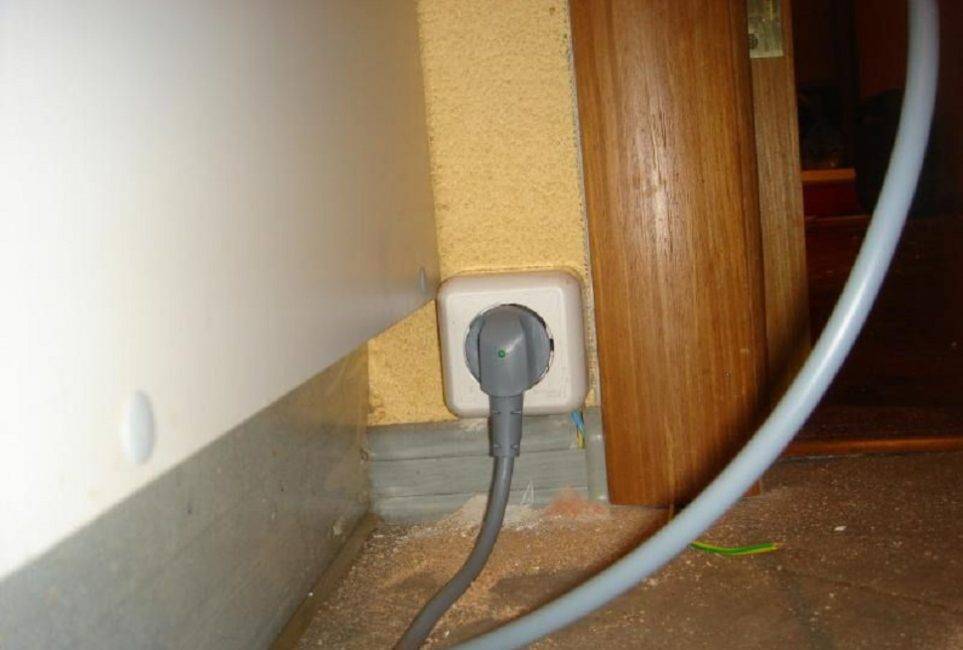

Пример реализации розетки для отдельно стоящей ПММ

Согласно правилам эксплуатации электроустановок, все электроприборы, работающие с водой, должны быть заземлены и подключаться к сети с применением специальных средств защиты – УЗО или дифференциального автомата. Желательно ещё при изначальном разведении проводки на каждого из таких потребителей, в том числе, и на посудомойку отвести отдельную линию питания.

Максимальная  мощность посудомойки составляет около 2.5 КВт, поэтому розетка для неё выбирается с нагрузкой по току 16А. Это значение номинального тока соответствует максимальной потребляемой мощности в 3.52 КВт, то есть розетка используется с запасом по току в 40%.

Может показаться, что это слишком большой запас, однако, розетки на меньший ток (10А – ближайший стандарт) могут не подойти, поскольку при этом максимальная мощность будет составлять 2.2 КВт.

Розетка обязательно должна иметь контакт заземления, подключённый к общему заземлению жилого помещения.

В целях повышения пожарной безопасности рекомендуется выбирать для посудомойной машины розетки, выполненные из негорючего поликарбоната

Автомат, который будет установлен на линию питания машинки, выбирается на максимальный ток в те же 16А, что и розетка.

Подключение отдельно стоящей машины производится при помощи розетки, находящейся на расстоянии не более 1-1.5 м от неё. Удлинители при этом использовать крайне нежелательно. Во-первых, при этом получаются два дополнительных электрических соединения, а во-вторых, велика вероятность того, что в удлинителе вообще отсутствует цепь заземления.

   Соединение проводов в распределительной коробке: типы соединений и их применение

Вариант для тех, кто не хочет менять проводку: розетка для посудомойки со встроенным УЗО

Розетка должна располагаться слева или справа от машины, но ни в коем случае, не за ней. Провод для розетки – медный, мягкий, сечением 1.5-2 мм кв.

Устройство защитного отключения выбирается на разницу токов в 30 мА – это соответствует примерно 30-40% от опасной величины для человека. То есть, при контакте с неисправным прибором хозяин машинки может попасть под кратковременное воздействие электрического тока. Оно хоть и не будет смертельным, но и приятным его тоже назвать нельзя.

Чтобы уменьшить воздействие тока на человека в момент соприкосновения, можно использовать УЗО, с током утечки менее 30 мА, например, 10 мА. Однако, при этом количество ложных срабатываний защиты будет достаточно частым, что также будет неудобно. В общем, в данной ситуации выбор тока утечки УЗО зависит от желания пользователя.

Иногда при подключении посудомоечной машинки, применяется дифф. автомат – устройство, совмещающее в себе функции обычного автомата и УЗО. Применение такого автомата рекомендуется также для всех электроприборов, работающих с водой (стиральная машина, водонагреватель и т.д.)

Это самое правильное и простое решение, однако, оно имеет один недостаток – цену. Например, ввод в схему электроснабжения УЗО удорожает стоимость материалов в 1.5 раза. Использование же дифференциального автомата (в зависимости от фирмы-производителя) может увеличить стоимость схемы электропитания от 2 до 5 раз.

Заключение

Подключение посудомоечной машины к коммуникациям – задача достаточно простая, и, можно сказать, тривиальная. При этом понадобится относительно немного инструментов и дополнительных материалов. Причём, в большинстве случаев практически все материалы идут в комплекте с машиной. Главное в процессе установки – соблюдать все правила по работе с водными и электрическими сетями.

ВИДЕО: Как подключить посудомойку своими руками

Как подключить посудомойку

Монтаж и подключение посудомоечной машины своими руками: к водопроводу, канализации и электричеству | Фото & Видео

7.3
Total Score

Подключение посудомоечной машины

Простота монтажа

7.5

Сложность подключения

6

Экономия средств

8.5

Оценки покупателей: Будьте первым!

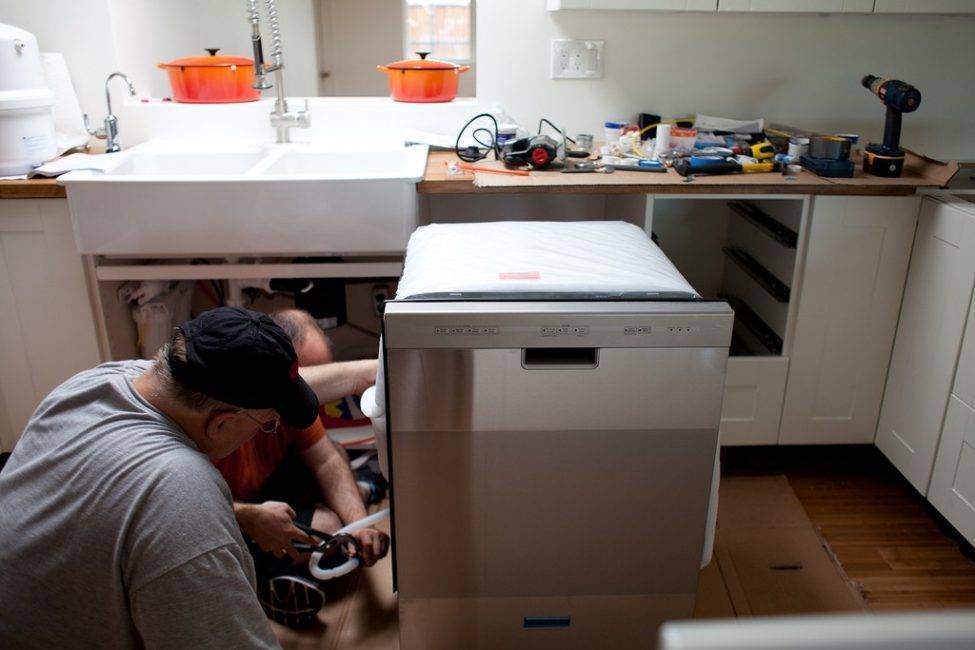

Установка посудомоечной машины

Конструктивно посудомойки могут быть двух типов: отдельно стоящие и встроенные. Первые представляют сбой отдельные электрические приборы в собственном корпусе, которые могут быть установлены практически в любом месте кухни. Главное – чтобы к ним было удобно подводить коммуникации и при их подведении соблюдались все необходимые нормы.

Монтаж и подключение посудомоечной машины

Встроенные посудомойки устанавливаются в уже готовые элементы кухни (шкафы и ниши), к которым заранее подведены точки ввода воды и электричества. Такие ПММ могут иметь как собственную переднюю панель с органами управления, так и использовать в качестве передней панели декоративную пластину, выполненную из дерева или МДФ. В этом случае органы управления ПММ будут скрыты; чаще всего их располагают на дверце с торца.

Отдельно стоящие ПММ

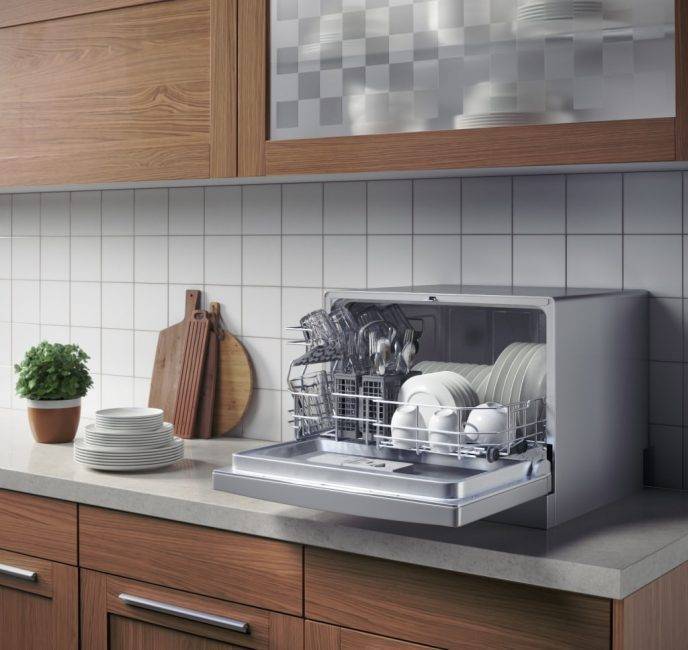

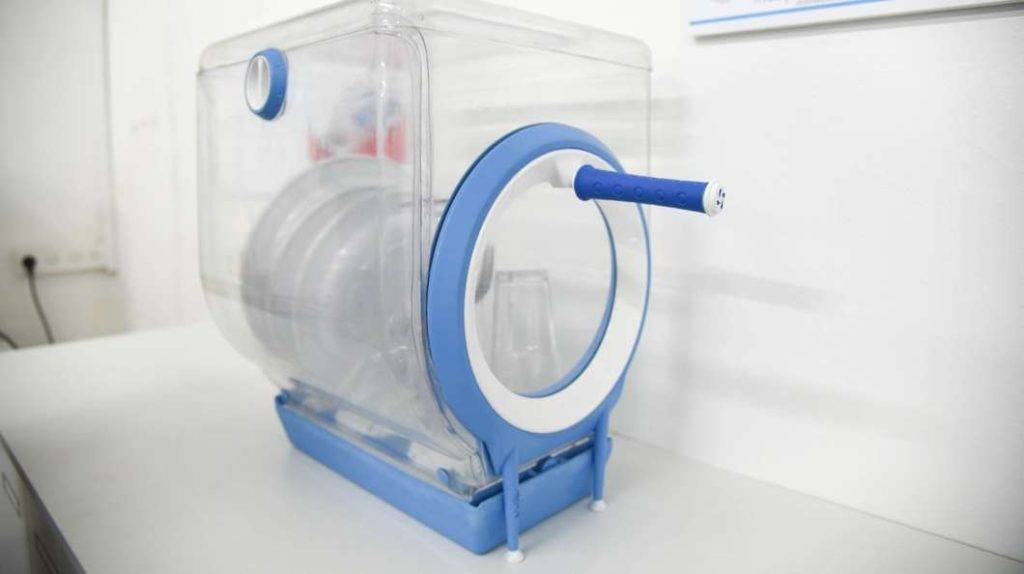

Наружный настольный вариант посудомойки

В зависимости от габаритов такой посудомойки, она может быть установлена на полу или на специальной подставке. В роли подставки может выступать, например, столешница. Обычно ПММ высотой более 60 см устанавливают на пол, а высотой 45-60 см – на подставку.

Основных требований при подобном способе установки всего два:

  1. Посудомойка должна располагаться на ровной поверхности. Это необходимо, поскольку любое нарушение перпендикулярности в установке машины чревато не только неустойчивостью, но и вытеканием из неё воды при работе
  2. Посудомойка должна располагаться на расстоянии не менее 5 см от стены. Здесь тоже всё просто – меньшее расстояние не даст правильно развести коммуникации, и возможны случаи, когда шланги с водой будут пережаты, что приведёт к блокированию доступа воды в машину

Отклонение от горизонтальной плоскости при монтаже ППМ должно быть не более 2°.

Проверка правильности установки делается с помощью уровня, который прикладывается к крышке посудомойки. Все машины снабжаются ножками с регулируемой высотой, поэтому при выравнивании машины проблем возникнуть не должно.

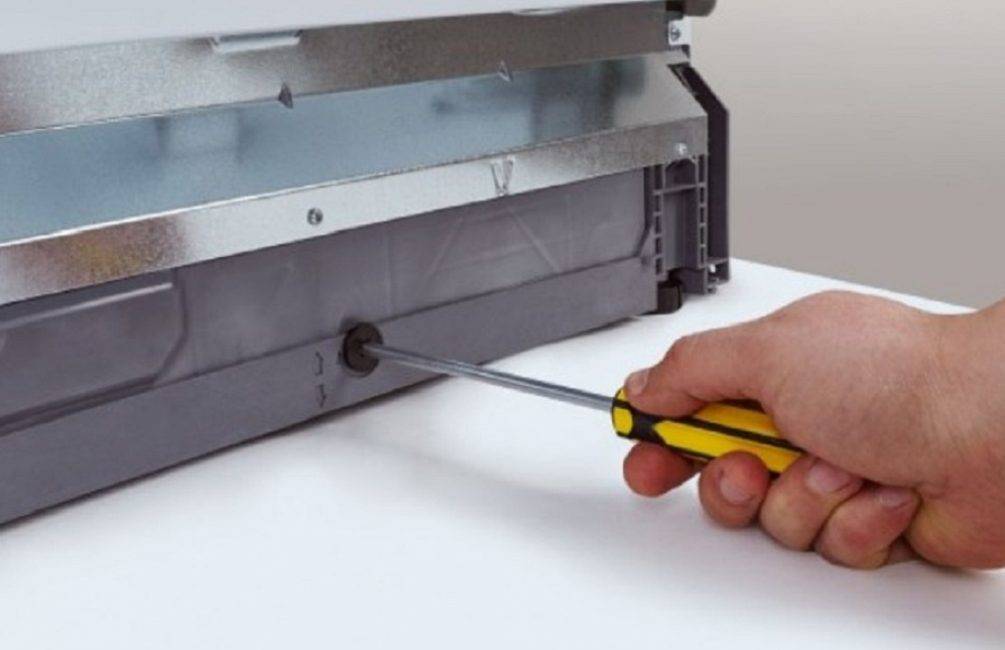

Регулировка высоты машины при помощи специального винта

Если коммуникации уже подведены к месту установки, то особых проблем при монтаже ППМ не возникнет, если же их нет, то придётся к месту установки прибора подводить электричество и воду.

Здесь следует помнить, что длина стандартных шлангов, и кабеля подключения электричества, идущих в комплекте с машиной, не превышает 1.5 м. Поэтому место её расположения следует выбирать, исходя из этих расстояний. Применение дополнительных удлинителей для подачи воды и электричества крайне нежелательно.

Обычно, при выборе места установки машины, её стараются разместить поближе к водным коммуникациям – холодной воде и канализационному стоку, а уже электричество подводят любым удобным способом, поскольку монтаж электрики менее трудоёмкий, нежели монтаж водоснабжения. Если для того, чтобы провести электричество, максимум, что придётся сделать – это проштробить стену для размещения проводки и установить гнездо для розетки, то в случае с водой список мероприятий будет существенно больше.

Встраиваемые ПММ

В данной ситуации всё гораздо проще

Все встраиваемые посудомойки (кроме очень ограниченного числа моделей) имеют не только стандартные габариты, но и стандартные положения точек ввода электричества и воды.

Габариты посудомоечных машин достаточно жестко стандартизированы:

  • высота – не более 82 см для полноразмерных и не более 46 см для малогабаритных
  • ширина – 60 см для полноразмерных и 45 для узких или малогабаритных
  • глубина – 48 или 58 см

Перед тем, как жёстко закрепить ПММ в нишах или шкафах, их также необходимо выровнять при помощи уровня. Это просто сделать, поскольку встраиваемые машины также снабжаются ножками с регулируемой высотой.

При монтаже машины её следует максимально приподнять на регулируемых ножках, чтобы между верхней крышкой машины и столешницей не было щелей.

Важной деталью для встраиваемых ПММ является парозащита в виде специальной металлической пластины. Она устанавливается в передней верхней части ниши и закрепляется при помощи саморезов к нижней части столешницы

Благодаря применению этого устройства столешница не будет разбухать от пара при открытии дверцы посудомойки. Иногда вместо этой пластины используют алюминиевую фольгу или скотч, который закрепляют по части периметра дверцы (на столешнице и боковых стенках).

Фильтр для воды на дачу: проточный, магистральный и другие фильтры (Фото & Видео) +Отзывы

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

  1. Встроить посудомоечную машину в нишу и надежно закрепить ее там.
  2. Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
  3. Подсоединить ПММ к водопроводу.
  4. Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

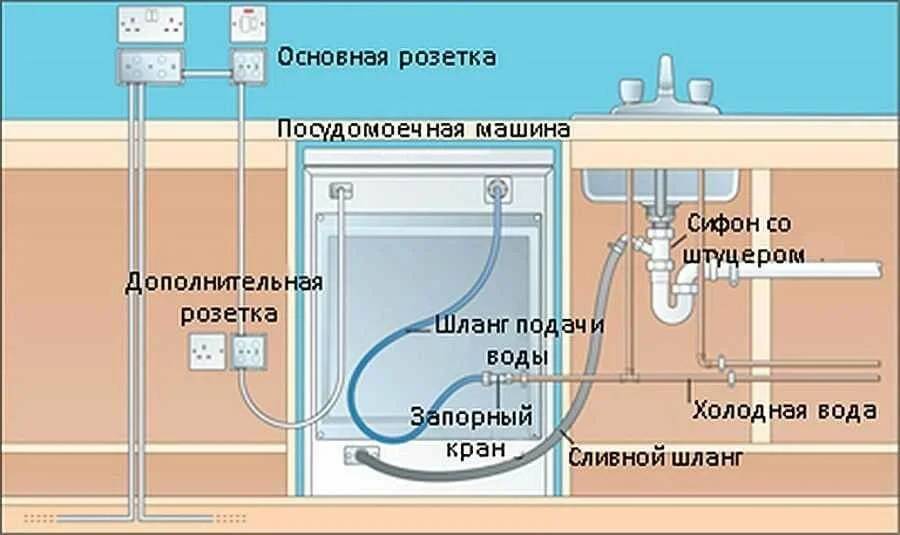

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

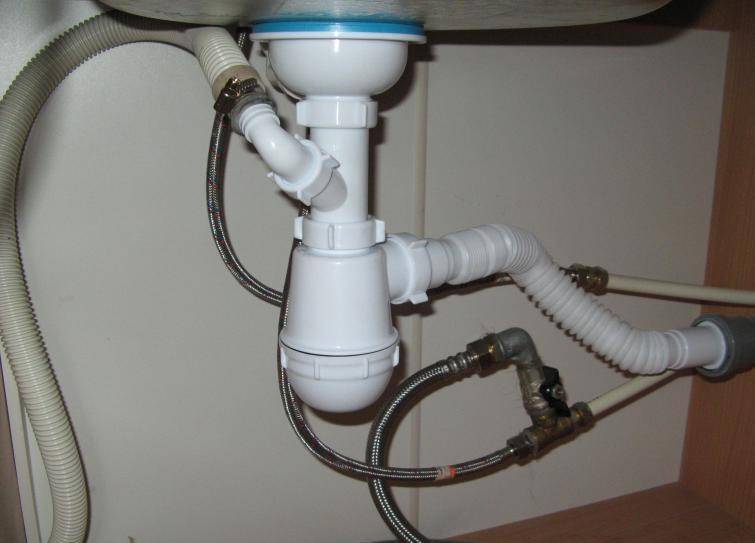

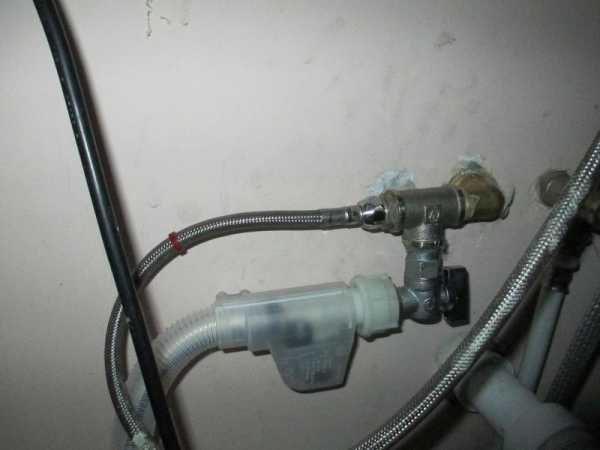

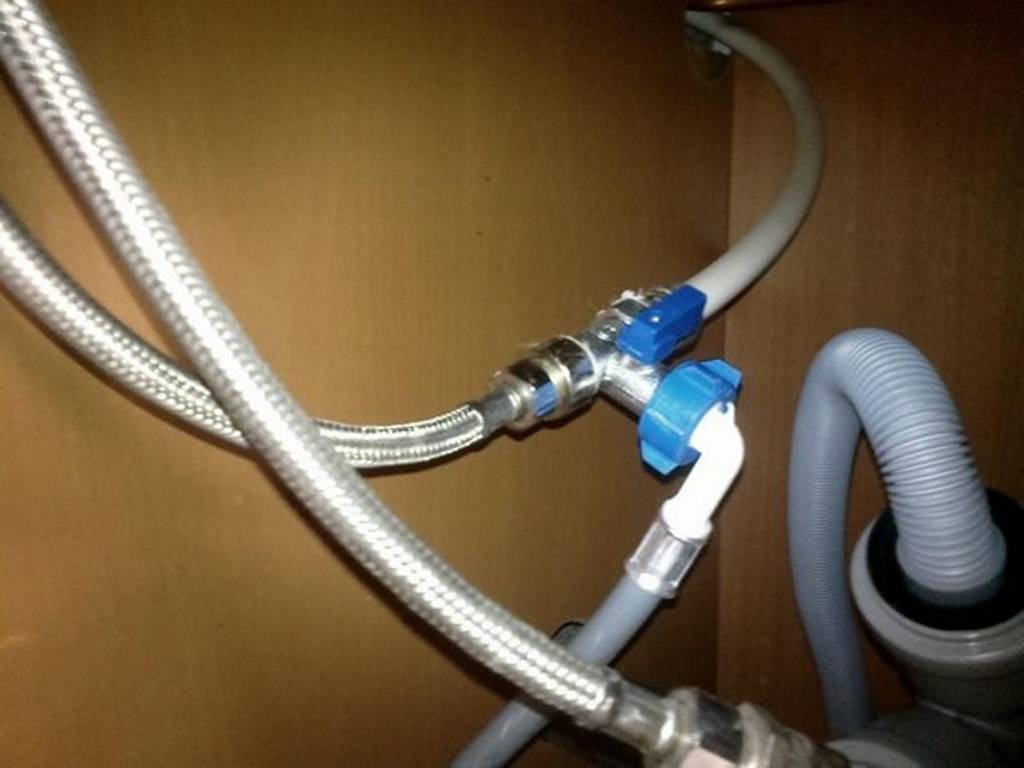

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

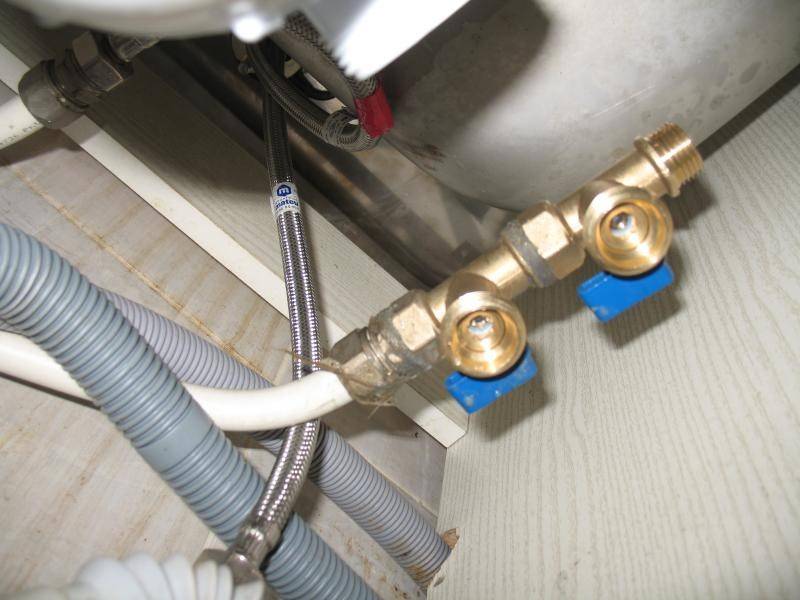

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

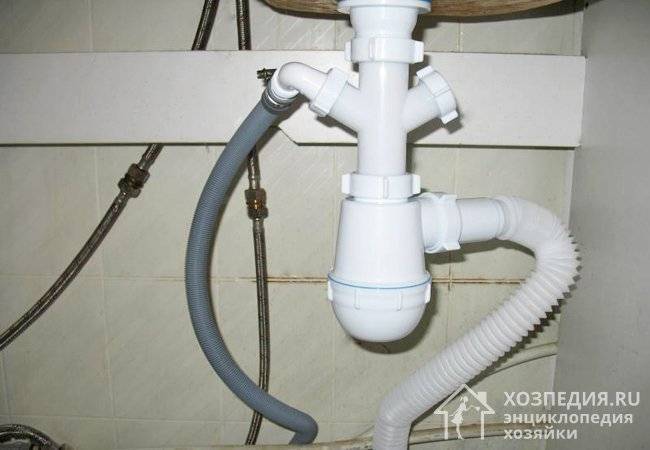

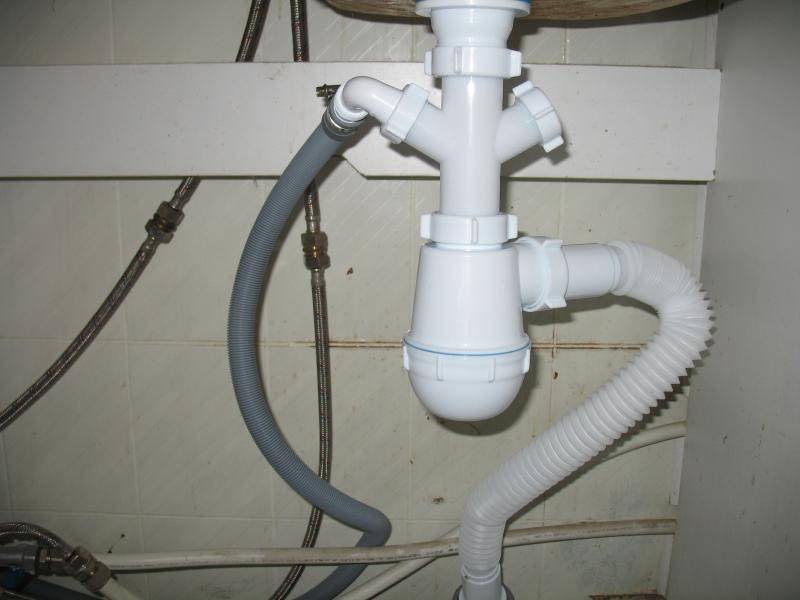

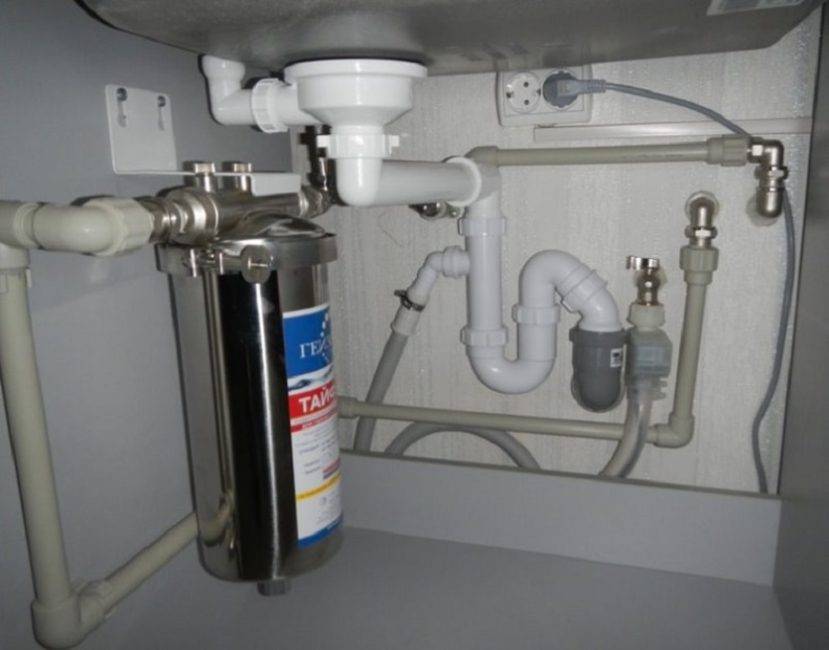

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант ­– на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

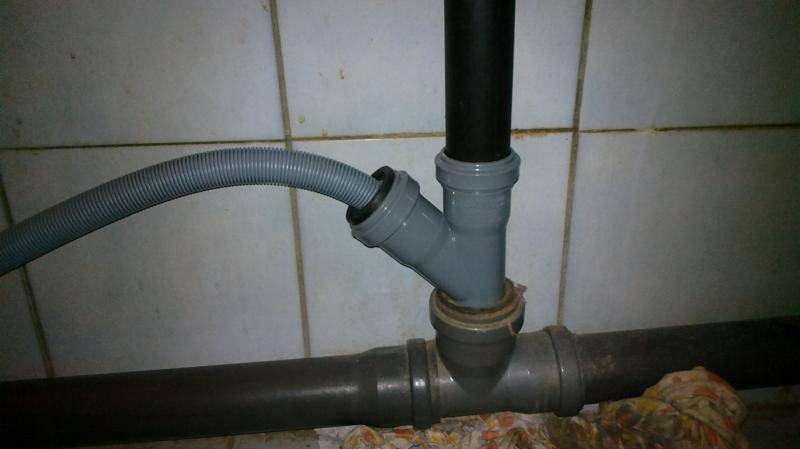

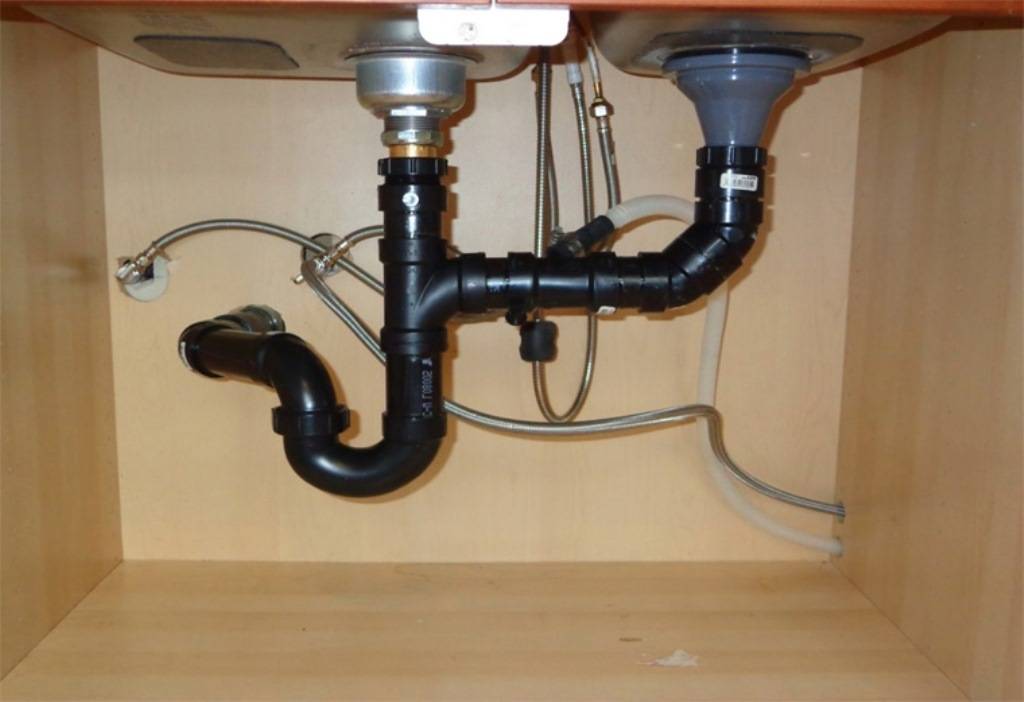

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

Можно ли подсоединить к горячему водоснабжению?

Существуют модели ПММ, предназначенные для присоединения к сетям горячего водоснабжения. Эта возможность должна быть четко отмечена в инструкции пользователя.

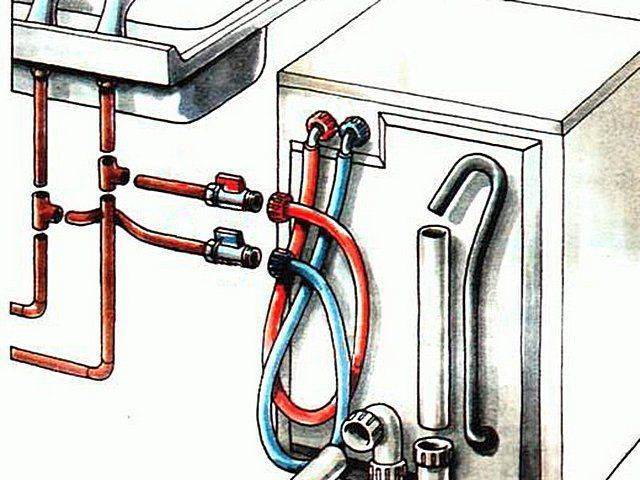

Есть также машины, которые могут подключаться сразу к обеим линиям (ГВС и ХВС). Они называются гибридными.

Такие машины самостоятельно смешивают потоки из разных линий для получения нужной температуры воды. Это экономичный и удобный способ работы, но и он имеет массу недостатков.

Например, потребуется больше шлангов, появляются дополнительные точки соединения, что увеличивает опасность появления протечек. Кроме того, температура горячей воды в линии нестабильна, что создает нежелательную нагрузку на электронику машины.

Необходимо также учесть, что качество горячей воды гораздо хуже, чем холодной. В линиях ГВС присутствует большое количество взвесей, мелких частиц. Они забивают фильтры и образуют известковые наслоения на деталях машины, сокращая срок службы.

О том, можно ли подключать посудомойку к горячей воде, читайте в этой статье.

Как правильно подключить посудомоечную машину к водопроводу

Первым делом выполняют подключение посудомоечной машины к водопроводу и канализации. Это достаточно простой процесс, который можно выполнить самостоятельно.

Вам необходимо будет тщательно продумать и просчитать расположение всех коммуникаций, которые потребуются для подключения машины.

Для этого надо подготовить несколько дополнительных деталей:

  • Сифон со штуцером
  • Особую гидроизоляционную ленту
  • Тройник из металла или металлопластика
  • Шаровой кран
  • Шланг нужной длины

По возможности лучше отдавать предпочтение металлическим деталям. Изделия из пластика или других легких материалов достаточно быстро могут треснуть, что приведет к протечке воды

Важно не перепутать гидроизоляционную ленту с изоляционной – это разные изделия. Изоляционный материал предназначен для работы с электрическими проводами и экранирует электроток, а гидроизоляционный – не пропускает воду

При составлении проекта учитывайте, что удачнее всего будет агрегат расположить рядом с мойкой.

Шланги обычно поставляются в комплекте, но они вполне могут оказаться короткими. В этом случае необходимо приобрести новое изделие. Оно должно быть полностью цельным. Если попытаться удлинить старый – то это только приведет впоследствии к протечкам. Длина нового изделия тоже не должна быть слишком большой, так как это будет затруднять работу насоса.

Устанавливайте ПММ подальше от источников тепла, так как повышенная температура может негативно сказаться на работе техники.

Подсоединять устройство к водопроводу нужно через трубу холодной воды по двум причинам:

  • Холодная вода более дешевая.
  • Качество холодной воды заметно лучше, она менее жесткая. Это продлит срок службы фильтра и самого прибора.
  • В горячей воде нет никакого смысла, так как прибор автоматически ее нагревает.

Перед подключением подачи воды к машинке следует перекрыть вентиль подачи воды в дом.

Сам процесс подключения посудомоечной машины к водопроводу и канализации довольно прост

Важно соблюсти все этапы последовательно:

  1. Надо отключить воду в квартире. Кран обычно находится рядом со стояком.
  2. Отделить шланг от смесителя на кухне. Такое соединение обычно находится под раковиной.
  3. В месте подсоединения смесителя установить тройник, а к нему подсоединить шаровой кран. К этому крану, в свою очередь, подключается шланг посудомоечного прибора.
  4. Между шлангом и агрегатом размещается фильтр для воды.
  5. Затем изделие подключается к фильтру.
  6. Все соединения необходимо замотать гидроизоляционной лентой во избежание протечек.

В случае использования жестких труб вместо заливного шланга, следует установить фильтры для грубой очистки воды перед трехходовым краном.

Подключение к канализации

А изменения внутри можно выполнить самостоятельно. Например, в большинстве случаев сторона столешницы, примыкающая к кухонному фартуку, имеет значительный свес – около 5 см. Этого достаточно, чтоб подвести трубу практически в любое место. Требуется лишь высверлить коронкой отверстие для отвода.

Однако, не всегда всё так удобно, ведь пространства между стеной и задней стенкой гарнитура может не быть. В этом случае канализация для посудомоечной машины прокладывается внутри него. Подготовка заключается в следующем:

  • Мешающие ящики из гарнитура необходимо достать, дверцы для удобства демонтировать.
  • Ориентируясь на раструб канализационной трубы, куда вставлен отвод для слива раковины, шнуркой или рейкой по наружным торцам стенок гарнитура делаем карандашную разметку для трубы. Обязательно учитываем уклон.
  • После переносим её на заднюю стенку гарнитура – получаем точное положение трубы.
  • После этого можно коронкой сверлить под неё отверстия.

Опережая события скажем, что возможно придётся подрезать заднюю сторону полочек или укоротить ящики. Задние части их не видно, поэтому всё реально сделать своими руками. Главное не забыть сделать гидроизоляцию спилов, например, санитарным силиконом. Основной проблемой может стать выдвижная фурнитура. Тут каждый случай индивидуален: где-то достаточно просто подрезать длину, у какой-то получится вырезать часть и срастить прямо на стенке гарнитура, но может потребоваться и замена на менее длинную.

К чему такие сложности, ведь можно просто наставить шланги, при этом даже не лезть в канализационные трубы, а выполнить простое подключение – прямо в сифон раковины. Да, с удлинёнными шлангами работать тоже будет. Однако выдержать уклон гибким шлангом проблемно – будут провисы. А это потенциальные места для засоров. Если его просто пустить по полу – получится очень объёмный гидрозатвор. Прогоняя воду по нему, сливная помпа будет работать с повышенной нагрузкой.

Раз уж речь зашла о гидрозатворе. В инструкции о подключении и эксплуатации каждой посудомоечной машины указаны рекомендации о положении сливного шланга. Кроме того, для перестраховки и гарантированного «разделения» машинки от системы канализации гидрозатвор можно выполнить прямо в трубе. Для этого нужны 2 отвода 45° и самая короткая трубка:

  • Собираем всё воедино. Отвод – трубка – отвод.
  • Устанавливаем в наклонном положении. Чтоб облегчить течение, но получить полноценный гидрозатвор.

Обратите внимание на то, что выполнить подключение единой трубой внутри гарнитура не получится – помешают стенки секций. Поэтому перед покупкой материалов нужно заранее оценить длину составляющих труб

Важно: для монтажа канализации вообще желательно проводить «плавные» повороты, подключения. Для этого хорошо использовать отводы и тройники в 45°

Это обеспечит более быстрый, точно-направленный отток воды. Поэтому канализационные трубы дольше не засоряются. Отводы и тройники 90° используйте в крайнем случае – для монтажа в сильно стеснённых условиях или с целью «жёсткой» экономии.

Первый запуск ПММ

Перед запуском предстоит активировать тестовую мойку, т. к. есть вероятность того, что детали и элементы внутри машины в смазке, это позволит промыть её внутри, тем самым избавиться от грязи и пыли. Вы сможете посмотреть, как работает машина, гудит ли она, как быстро набирается вода, сколько моющего потребуется, нужно ли добавлять соль, ополаскиватель. Если вы подсоединены к горячей воде напрямую, посмотрите на качество воды, остаются ли разводы, пятна на посуде.

Обязательно перед включением нужно провернуть распылитель, посмотреть, нормально ли он вращается. После этого вытащите фильтр, посмотрите, целый ли он. Заливаем гель, засыпаем соль, на панели управления предстоит указать тип средства, который используется вами. Запускаем ПММ и наблюдаем за работой. В случае если услышите какие-то странные звуки или же увидите протекание, всё это можно исправить. Не забываем о том, что нужно будет дать машинке высохнуть и остыть. После того как вы поняли, как использовать технику, можно запускать мойку посуды в случае, если все дефекты отсутствуют, или устранены.

Выводы и полезное видео по теме

Последовательное встраивание машины Bosch:

Тонкости проведения расчетов для встроенной модели:

Советы по подключению тройника:

Можно начинать выполнять любые действия по установке встроенной модели, если вы уверены в своих силах и обладаете опытом установки бытовых приборов такого типа. В обратном случае  лучше или действовать под руководством мастера, или пригласить специалистов.

Не забывайте, что ошибки подключения могут сыграть неприятную роль, когда встанет вопрос о гарантийном ремонте.

Вы профессионально занимаетесь установкой и подключением посудомоечной техники и хотите поделиться своими знаниями с другими пользователями? Пишите, пожалуйста, рекомендации внизу под этой статьей, делитесь своим богатым опытом с новичками.

Если у вас остались вопросы по установке или вы никак не можете разобраться с конкретным монтажным нюансом, спрашивайте совет у наших экспертов.
