Датчики регуляторов водяного пола
В зависимости от отслеживаемой среды датчики терморегуляторов бывают:
- контроля температуры теплого пола;
- контроля температуры воздух.
Датчики состояния воздуха обычно находятся в корпусе термостата. С одной стороны это удобно — нет мороки с установкой, а с другой — создает определенные сложности. В том смысле, что располагать термостат нужно с соблюдением целого ряда условий:
- рядом не должно быть источников тепла или холода;
- на него не должен попадать солнечный свет, и сквозняка рядом тоже быть не должно;
нужно поставить термостат так, чтобы датчик воздуха максимально точно отображал температуру в помещении, потому располагать их желательно на высоте 1-1,5 метра.
Датчики температуры пола выносные. Это небольшое устройство, которое закреплено на конце длинного кабеля. Этот прибор должен быть закреплен в полу на расстоянии не менее 0,5 м от стены. Его размещают на равном расстоянии от ближайших труб с теплоносителем. Второй конец заводится на терморегулятор и подсоединяется к соответствующим клеммам.
Устанавливается датчик пола в процессе монтажа труб, до заливки стяжки. Для того чтобы была возможность замены (они иногда выходят из строя), имеет смысл уложить гофрорукав. Конец рукава, оказавшегося в стяжке, нужно заизолировать, чтобы в него не попадал раствор. Второй конец уложить в штробу на стене и завести на монтажную коробку термостата. Такая установка датчика температуры водяного пола хлопотная, но позволяет в процессе эксплуатации пола без проблем менять вышедшее из строя устройство.
Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять
При использовании настильной системы принцип монтажа остается таким же, но тогда гофрированный рукав нужно будет крепить к конструкции и следить за тем, чтобы он не пережимался.
Примерная схема устройства водяного пола с регулятором температуры и датчиком
В зависимости от толщины стяжки и типа планируемого напольного покрытия (твердое или мягкое) может потребоваться защитная оболочка провода разной плотности. Есть как мягкие провода, так и жесткие. Для установки под плитку есть модификации стойкие к агрессивным средам (нужны, если гофорорукав использовать не будете).
Не работает термостат — как проверить?
В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.
Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.
Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.
Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.
Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.
В определенный момент лампочка должна загореться.
Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.
Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.
Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.
Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.
Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.
Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?
Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.
При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.
Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.
Советы по выбору терморегуляторов
Выбор конкретной модели терморегулятора для водяного пола зависит от многих условий: назначения и размера помещения, способа подключения теплоносителя, материалов финишного покрытия пола, климатической зоны проживания, наличия основных или дополнительных отопительных систем.
Выбор терморегулятора
По каким критериям подбирать устройства?
Цена. Самые дешевые механические. Они надежны в работе, универсального использования
Кроме того, такие аппараты очень надежные, их почти невозможно вывести из строя по неосторожности. Отлично подходят тем пользователям, у кого есть маленькие дети.

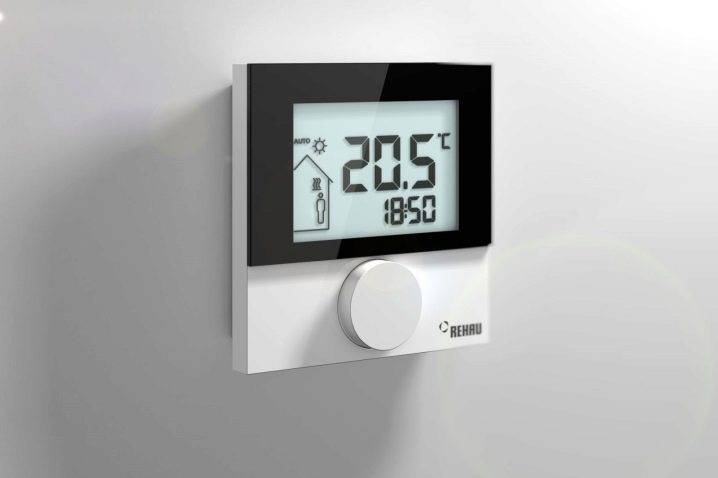

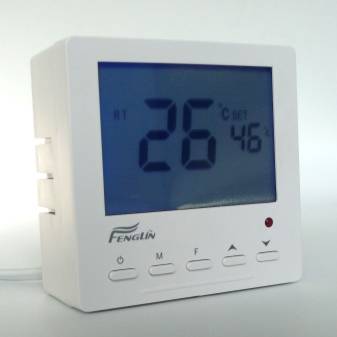

Электронные
Имеют несколько расширенный функционал, могут контролировать температуру на уровне пола или в помещении. По стоимости относятся к среднему сегменту товаров.
Программируемые. Дорогие устройства, требуют внимательного отношения, позволяют создавать самые благоприятные условия пребывания в комнатах. Могут иметь различные модификации и технические возможности, по стоимости относятся к наиболее высокой категории. Рекомендуется использовать во время монтажа отопления в элитных зданиях. Цена может достигать 500 долларов и больше.
По месту монтажа бывают настенными или щитовыми. Первые устанавливаются в каждой комнате, применяются для небольших квартир. Вторые используются в больших зданиях, позволяют с одного места контролировать параметры обогрева во всех комнатах. Монтаж и обслуживание таких терморегуляторов обходится дорого.
Щитовые регуляторы
Какая модель лучше

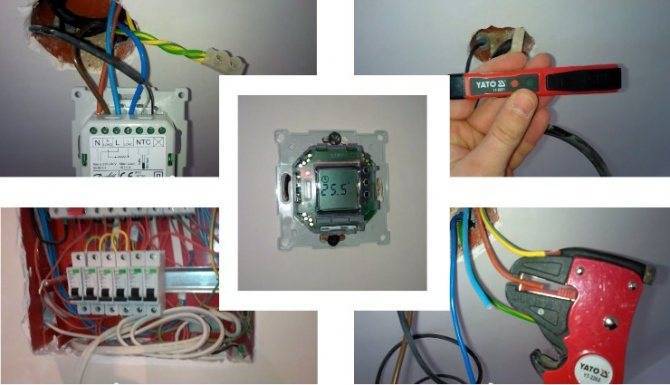

Подключение терморегулятора к электрическим теплым полам
Электрические теплые полы выполняют с помощью греющего кабеля с высоким сопротивлением или инфракрасной пленки. Их укладывают на специально подготовленное основание, после чего делают стяжку пола и укладывают финишное покрытие.
Технология подключения терморегулятора:
- До монтажа пола необходимо определить место, где будет располагаться терморегулятор, и спланировать его подключение к электрической сети. Для подключения терморегулятора необходимо напряжение 220 В переменного тока, то есть можно подключить его к обычной розетке или к отдельному кабелю через автоматический выключатель.
- При укладке пола выбирают место для термодатчика. Он должен располагаться неподалеку от термостата, на свободном от мебели участке пола.
- Для инфракрасных полов датчик укладывают с изнаночной стороны пленки и подключают к проводам, идущим к терморегулятору.
- Для кабельных теплых полов, заливаемых бетонной стяжкой, датчик необходимо уложить в металлическую гофротрубу, изолировав ее от попадания бетона. Эта мера необходима для легкого извлечения и замены датчика в случае его выхода из строя. Замурованный в бетон датчик просто так извлечь не получится. Трубу выводят к стене, на которой устанавливают термостат.
- После укладки пола приступают к установке регулятора. В выбранном месте готовят углубление в стене по размерам корпуса встраиваемого термостата или делают разметку для крепления накладного. Снимают переднюю панель и крепят регулятор на место.
- Сопоставляют допускаемую коммутируемую мощность контактов терморегулятора с мощностью греющего кабеля или инфракрасного пола. Если она меньше – дополнительно устанавливают магнитный пускатель с номиналом катушки
220В. При этом цепь греющего кабеля подключают к питанию 220 В через контакты магнитного пускателя, а цепь катушки пускателя подключают к выходу с термостата.
Если коммутационной мощности контактов терморегулятора достаточно, то греющий кабель подключают прямо на выход с термостата.
Подключают цепь датчика к клеммам, указанным в паспорте или инструкции.
Подключают питание 220 В к соответствующим клеммам: они обычно обозначены как L или F – фаза и N – ноль. Фазировку необходимо соблюдать. Определить ее можно по цвету провода: если кабель новый и уложен по правилам, то фазный провод имеет черную, коричневую или белую изоляцию, а нулевой – синюю. Если вы подключаете терморегулятор к общей розетке, фазу находят с помощью указателя напряжения или индикаторной отвертки.
- Проверяют работоспособность терморегулятора:
- Подают питание 220 В;
- Устанавливают минимальное температурное значение на терморегуляторе;
- Включают нагрев пола тумблером;
- Меняют температурный режим на максимальный поворотом ручки или с помощью кнопок – при этом должен послышаться щелчок, оповещающий о замыкании цепи обогрева.
Подключение терморегулятора
Перед подключением теплого пола (любой его электрической разновидности) нужно определить место установки термостата.
Этот прибор предназначен для управления системой и поддержания необходимой температуры в помещении. Кроме того, посредством термостата подключаются к сети нагревательные элементы. Модельный ряд терморегуляторов довольно широк – от простых механических приборов до интеллектуальных устройств.
Виды терморегуляторов
Термостаты со встроенным датчиком, который регистрирует температуру воздуха в помещении, устанавливают на высоте не менее полутора метров от поверхности пола и в таких местах, где они будут защищены от источников тепла (например, прямого солнечного света).
Перед тем как подключить терморегулятор теплого пола, следует определиться, каким из двух существующих способов вы будете выполнять эту операцию. Можно сделать стационарное подключение от электрощита или воспользоваться имеющейся розеткой.
Большинство моделей терморегуляторов снабжено схемой, которая обычно изображается на корпусе. Это значительно облегчает процедуру и позволяет провести ее самостоятельно, не прибегая к помощи профессионального электрика.
Изображение на корпусе терморегулятора
После того как термостат установлен, к распределительной коробке подводим фазу, а также заземление и ноль. В стене штрабим канавку для размещения двух пластиковых трубок. Одна из них предназначена для размещения силовых проводов нагревательного кабеля, другая – для проводки внутреннего датчика, который будет располагаться под половым покрытием. Когда все эти мероприятия выполнены, можно начинать монтаж и подключение электрического теплого пола.
Установка терморегулятора

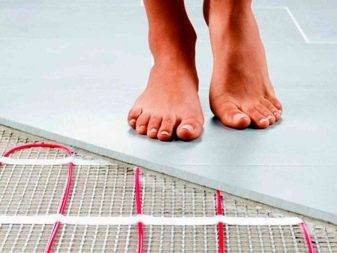

Тёплые полы
Основная функция таких греющих полов — обогрев непосредственно пола и/или помещения. Существует два вида подобных обогревателей: водяной и электрический. Первый подразумевает прокладку труб в основание пола, по которым пускается тёплая вода. Это более дешёвый и не совсем безопасный вариант, так как в случае повреждения труб не только придётся снимать всё покрытие, чтобы отремонтировать течь, но и существует вполне реальный риск загубить ремонт полностью.Читать так же: об особенностях эксплуатации электрического теплого пола. Что же касается электрической вариации, то здесь всё куда более благоприятно, хотя стоимость такого отопительного проекта будет дороже. Однако затраты быстро окупятся, ведь такая система:
- безопасна;
- очень удобна;
- экономична;
- в случае поломки ремонт значительно проще.
Некоторые боятся, что электрические варианты обогрева потребляют много электроэнергии, но на деле это не так. Ведь стоит учитывать, что основной расход приходится лишь на разогрев. Дальше электроэнергия требуется лишь для поддержания заданной температуры. А качественно и грамотно смонтированный и настроенный обогреватель не будет очень уж жадным потребителем.
В этом видео вы узнаете, как подключить кабельный теплый пол к терморегулятору:
Особенности устройства и монтажа
Несмотря на кажущуюся сложность устройства тёплых полов, в действительности оно крайне простое, как и сам монтаж. В основе его работы заключается превращение электроэнергии в тепловую посредством проводника, имеющего высокое сопротивление. В качестве такового может выступать кабель либо мат, которые подключаются к сети 220 вольт. Следит же за степенью нагрева и температурой терморегулятор.
Терморегулятор поможет поддержать необходимую температуру, не перегревая пол
Выбранный проводник укладывается на фольгу, которой покрывается черновая стяжка толщиной 1 см. Под ней, в свою очередь, находится теплоизолятор, класть который можно прямо на перекрытие. Сам провод закрепляют с помощью специальной монтажной ленты и подключают к терморегулятору. К нему же присоединяют и датчик температуры, который будет фиксировать степень нагрева.
После укладки и закрепления можно наносить основную стяжку толщиной от 2 до 5 см, на которую впоследствии будет уложено чистовое покрытие
При его выборе стоит обращать внимание на допустимость использования с системой «тёплый пол»
Таким образом, устройство отопления пола включает в себя:
- нагреватель;
- терморегулятор;
- датчик температуры.
Схема подключения теплого пола
Теплый пол представляет собой конструкцию из труб или электрических матов, которые нужно подключить к источнику энергии. Существует несколько способов монтажа этой системы, которые желательно правильно использовать. Схема подключения электрических теплых полов зачастую выполняется с помощью температурного регулятора.
Здесь существует два способа организовать работу электрического пола:
- Использование механического терморегулятора. Он контролирует только температуру с помощью реостата. Недостатком является невозможность точной настройки системы.
- Электронные устройства. Регуляторы такого типа уже оснащаются несколькими реле. Более универсальные механизмы, так как дополняются специальными микропроцессорами, позволяющими программировать включение и выключение электрики, в зависимости от температуры или временного промежутка.
Обратите внимание, что подключение электрических полов практически идентично, независимо от расположения кабеля на поверхности. Здесь нужно только подсоединить выходы от нагревательных элементов к электрической сети с помощью посредника-термостата
Что касается водяных полов, то здесь можно выделить 2 основных способа подключения:
- Соединение теплого пола с трубами централизованного отопления. Подходит для многоквартирных домов, где конструкции просто врезаются в трубы с горячей водой (от полотенцесушителя и т. д. ). Чтобы минимизировать потери тепла для остальных жильцов дома, специалисты рекомендуют подключаться к центральному отоплению на обратной трубе. Правда, здесь вода не такая горячая.
- Подключение к индивидуальной системе отопления. Этот вариант является более практичным и используется в частных домах. При желании можно использовать его и в квартире, но это будет довольно дорого и трудозатратно. Основным элементом здесь является нагревательный котел, к которому подключают систему распределения. С помощью такого подхода можно использовать его для организации обогрева пола, а также централизованного отопления в виде батарей.
«Умные» программируемые терморегуляторы
Устройства, которые сами могут менять уровень температуры в помещении в отсутствие людей, гораздо более сложные, но экономия от их использования огромная. Затраты на их покупку и установку окупятся в первый же зимний сезон. Речь идёт о программируемых терморегуляторах. Они могут обслуживать одновременно несколько контуров. Есть возможность подключения к системе «умного дома».
Программируемый терморегулятор решает множество проблем с отоплением, обеспечивает комфортное пребывание в помещении. Позволяет настроить определённые дни, часы и недели на заданную температуру. Поэтому даже в отсутствие хозяев он сам переведёт отопительную систему в экономный режим. Вся информация о его работе отображается на дисплее.
Устанавливать их может только специально обученный мастер. Аппаратура эта дорогостоящая, требует бережного к себе отношения, но вполне оправдывает себя.
Назначение терморегуляторов
В зависимости от назначения помещения она может быть различной, но не выше +27°С. Хотя в ряде случаев при обогреве больших помещений допускается нагрев до +33°С.
Основных причин для поддержания температуры в таких пределах может быть несколько:
- Обеспечение комфортных для человека условий, ведь при нагреве пола выше +27°С ощущения для ног могут быть далеко не из приятных.
- Покрытие пола также требует поддержания определённых температур, несоблюдение которых может привести к различным неприятным моментам — деформации, усыханию, расхождению швов.
- И постоянная нерегулируемая работа нагревательного элемента выльется в ощутимый перерасход электроэнергии.
Именно для того, чтобы температура поддерживалась в определённых параметрах, системы электрических тёплых полов оснащаются терморегуляторами. Причём схема подключения тёплого пола к терморегулятору довольно проста и не вызовет проблем даже у человека, впервые столкнувшегося с подобной необходимостью. На рисунке это хорошо видно.
Виды и принципы работы
Терморегуляторы различных механизмов отопления имеют разные механизмы автоуправления.
Для водяных полов:
- Двухходовой клапан.
- Трехходовой клапан.
Разновидности терморегуляторов:
Цифровой. Особенность функционирования схожа с электронно-механическим термостатом. Отличительной особенностью является способность задавать температурный режим в электродатчике. Электромеханизм оборудован сенсорной панелью, куда выводится информация.
По количеству каналов управления терморегулятор бывает:
- Двухзонный, который функционирует единовременно на двух участках системы отопления.
- Одноканальный – обработка спецсигнала с одного датчика.
По способу монтирования:
- Внутренний (встроенный).
- Внешний (выносной, накладной).
На данный момент выпускается много разновидностей теплых полов с нагревательными элементами, наиболее распространенными среди них являются:
Резистивный кабель. Бывает двухжильный и одножильный.
Советы по выбору прибора
Мы считаем, устанавливать механические терморегуляторы на теплые полы бессмысленно. Эти устройства несколько устарели, число функций ограничено, точность поддерживаемой температуры оставляет желать лучшего. Приборы можно использовать в подсобных либо технических помещениях, где надо поддерживать +15…18 °C круглосуточно.
Тип микропроцессорного термостата выбираем в зависимости от способа нагрева, условий эксплуатации и собственных пожеланий:
Регулятор для электрического пола лучше брать вместе с нагревательным кабелем (пленкой) и датчиками у одного производителя. Например, фирмы Devi, Caleo и «Теплолюкс» продают собственные регулирующие устройства.
Если вам приходится покупать термостат для электрических ТП отдельно, следует выбрать любой двухконтактный прибор, оснащенный клеммами подключения внешнего датчика
Обратите внимание на показатель максимальной мощности, которую способен коммутировать регулятор (обычно лежит в пределах 2…4 кВт).
Пример технических характеристик регуляторов бренда «Теплолюкс»
Под водяные теплые полы лучше взять универсальный (3-контактный) терморегулятор, внешний температурный датчик – по необходимости. Коммутируемая мощность роли не играет, поскольку сервоприводы потребляют 1…3 Вт электричества.
Количество дополнительных «наворотов» зависит от ваших потребностей и кошелька
Но если нужна реальная экономия энергоносителей, рассматривайте программируемые модели, включающие отопление по графику. В рабочее время либо ночью температуру в доме можно понизить до 18…20 °C.
Установка терморегуляторов предусматривается в каждой комнате. Значит, придется оттуда тянуть провода к гребенке ТП, где располагаются сервоприводы водяных контуров. Подобная «электрификация» неуместна в квартирах со свежим дизайнерским ремонтом. Решение: установите возле коллектора коммутационный блок с ресивером, а в помещениях – беспроводные термостаты на батарейках.
Виды систем обогрева полов
Строительная промышленность предлагает потребителям несколько видов теплых полов, каждый из них имеет свои положительные и отрицательные стороны. Для облегчения выбора необходимо кратко ознакомиться с их техническими данными, это даст возможность подбирать правильную схему подключения систем.
Таблица. Виды систем теплого пола
| Вид системы подогрева | Описание технических и эксплуатационных особенностей |
|---|---|
Пленочный инфракрасный | Самая современная система, пользуется заслуженной популярностью и потребителей. Изготавливается из современных инновационных материалов, для проводников применяются карбоновые полосы. Это тонкие, гибкие и очень долговечные элементы, герметично защищенные от негативного влияния внешних факторов термопрочной полиэтиленовой пленкой. |
Термоматы | Такие системы предшествовали появлению пленочных вариантов подогрева пола. Тепло выделяют проводники уменьшенного диаметра, за счет этого их можно сгибать и резать по нужным размерам. |
Кабельный | Под полом монтируется электрический кабель с точным сечением и очень прочными оболочками. Температура нагрева изменяется за счет регулирования длины проводника. Довольно устаревшие конструкции, но самые дешевые их всех электрических систем подогрева пола. Универсального назначения, не имеют ограничения по применению. |
Водяной | Под полом устанавливаются трубопроводы для циркуляции горячей воды. Забор теплоносителя может делаться из центральной системы отопления или от отдельного котла. Конкретное решение принимается на месте после анализа технических характеристик здания, видов и возможностей существующих отопительных систем. |
Метод подключение теплого пола зависит только от вида теплоносителя: электрическая энергия или вода. Все остальные системы делаются по одинаковым схемам и никакого влияния на параметры пола с подогревом не оказывают.
Подбор мощности теплого пола
Виды регуляторов температуры
Терморегуляторы для подобных обогревателей делают довольно компактными (не больше выключателя освещения) и эстетичными. При этом существуют модели как встраиваемые, так и накладные, а также для установки на DIN-рейку. Некоторые из них оснащаются встроенным датчиком. Такие варианты предпочтительнее, когда греющий пол является основным источником тепла, хотя и они имеют разъёмы для подключения выносного термодатчика. В остальных случаях выносной термометр сопротивления используется в обязательном порядке.
Помимо этого, терморегуляторы можно поделить на три условные группы:
- Электромеханические – самые простые и дешёвые прототипы, в основе которых заложен механический принцип действия с электрической составляющей. Функций и настроек у таких регуляторов немного: клавиша включения-выключения, колёсико либо ручка установки температуры и светодиод, показывающий, происходит ли нагрев в данный момент.
- Электронные почти ничем особенным не отличаются от предыдущих, за исключением того, что оснащаются цифровым табло и, следовательно, электронным датчиком температуры. Точность регулировки у них лучше, но и стоимость выше.
- «Умные» терморегуляторы – самый предпочтительный вариант. Это по-настоящему «умные» и функциональные программаторы, способные не только поддерживать заданную температуру, но и позволяющие задавать режим удобным способом. Так, они могут сами включаться и отключаться в заданное время, понижать температуру ночью. Причём программа позволяет менять температуру не только в зависимости от времени суток, но и подстраиваться под желания владельца. Допустим, утром пол прогреется, а с уходом из дома будет поддерживаться минимальная температура, а к возвращению хозяина пол (и помещение) будет прогрето до комфортного уровня. В выходные дни регулятор будет работать по другому заданному алгоритму. Это не только удобно, но и позволяет неплохо экономить электроэнергию. Некоторые модели могут оснащаться пультом ДУ или вообще управляться удалённым образом через интернет или мобильную связь.
Однако выпускаются и такие модели, которые способны регулировать и управлять температурой и в смежных комнатах. Для этого они оснащаются дополнительными входами для термодатчиков и дополнительными выходами для обогревателя.
Схема подключения терморегулятора:
Калибровка регулятора
Калибровка электромеханического регулятора проводится следующим образом:
- Измерьте температуру в комнате. Это будет калибровочный ноль (норма);
- Снимите крышку регулятора (1);
- Отверткой выставите лимб ручки на температуру комнаты (2,3);
- Поставьте ручку на место.
Выводы
Беря во внимание, что терморегулятор устройство не сложное, то выбор терморегулятора нужно ориентировать на ваши финансовые возможности и дизайн интерьера. А на самом деле, продавец дает гарантию на проданный теплый пол и сам комплектует систему терморегулятором, вы выбираете только его тип
Другие статьи раздела: Обогрев пола
- Инфракрасный обогрев пола
- Электрический обогрев пола
- Нагревательный электрический кабель
- Инфракрасный теплый пол, нагревательная пленка
- Обогрев пола в квартире и доме: типы обогрева полов
Ключевые положения техники безопасности
Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:
- перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
- не включайте в электросеть разобранное устройство;
- не используйте регулятор при температуре выше +40 и ниже -5;
- не допускайте запыления термостата;
- не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
- не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
- не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.
Оптимальные температурные параметры
Предпочитаемая температура теплого пола подбирается под индивидуальные запросы. Ведь кому-то нравится бодрящая свежесть в доме, а кто-то желает нежиться в согревающих энергетических потоках. Тем не менее, существуют общепринятые нормы по подготовке теплоносителя, прогреву напольных покрытий и, соответственно, воздуха в помещениях. Они обуславливаются санитарными и технологическими требованиями. Об этих нормах уже упоминалось , однако, напомним кратко:
- оптимальной считается температура поверхности пола 28С;
- если помещение рассчитано на длительное пребывание жильцов или в нем имеются другие источники отопления, то целесообразно снизить температуру до 22-26С – такой энергетический режим является оптимальным с медицинской точки зрения. Кроме того, нагрев покрытий незаметен при телесном контакте с ними, что не вызывает тактильного дискомфорта;
- для помещений, где ТП является единственным источником отопления, а также, где жильцы находятся лишь периодически (ванная, туалет, прихожая, лоджия, крытая веранда), температуру поверхности напольного покрытия допустимо поднять до 32С.
