Как установить подрозетники в гипсокартон: порядок монтажа

Выбор материала подрозетника

Итак, подрозетники для гипсокартона, конечно, несколько отличаются от тех, которые используются при монтаже электрики в бетон или кирпич. Их главным отличием является тот факт, что никакого применения бетона и прочих средств для надежной фиксации и утапливания подрозетника не требуется. Стены из гипсокартона являются полыми или, как принято говорить, пустотелыми.

Таким образом, выбирая подрозетник под гипсокартон, необходимо в первую очередь обращать внимание на то, из какого материала он сделан. Самым распространенным и дешевым вариантом является обычный пластик, однако монтаж проводки с использованием подобных средств считается небезопасным, и не зря

Наилучшим выбором каждого будет подрозетник из самозатухающей пластмассы. Такое устройство при коротком замыкании или возгорании проводки не начнет плавиться и воспламеняться с той скоростью, что обычный пластик.

Напротив, процесс горения будет всячески приостанавливаться, оттягиваться и даже если проблема серьезная, хозяин успеет отреагировать на странный запах, появившийся в комнате, прежде чем произойдет непоправимое. К тому же гипсокартон также является воспламеняющимся материалом, и разумный выбор подрозетника может сильно вас выручить.

Сложности, которые могут возникнуть и их решение

Одна из самых частых проблем, возникающих при проделке посадочного места для подрозетника, — попадание в профиль, к которому крепиться гипсокартонный лист.

В таком случае установить монтажную коробку не удастся, поскольку ее высота значительно больше толщины гипсокартона.

То есть, для установки нужно дополнительное место под листом, чтобы подрозетник стал до упора.

Решается такая проблема очень просто – при помощи зубила (стамески, отвертки) и молотка вырубаем мешающий участок профиля. На несущую способность профиля это никак не скажется.

Хуже дело обстоит, если гипсокартон приклеен на стену без использования каркаса из металлического профиля (встречается и такой монтаж, хоть и редко).

В таком случае придется делать углубление в стене при помощи перфоратора с долотом или молотком с зубилом.

Еще одна ситуация касается установки блока розеток (несколько их располагается в ряд одна возле другой).

Для надежного крепления каждого подрозетника, необходимо, чтобы между отверстиями под них оставались перемычки.

И здесь поможет правильно выполненная разметка.

Делается она так: выбираем место установки крайней розетки, и помечаем центр отверстия.

Затем наносим ровную горизонтальную линию через отмеченную точку.

Далее отмеряем 72 мм от центра первого отверстия и делаем пометку (это будет центр второго отверстия).

Делаем еще несколько отметок на линии (по количеству розеток в блоке), соблюдая указанную длину между точками.

Все просто – диаметр отверстия составляет 68 мм, а между центрами у нас – 72 мм, и после прорезки отверстий получим перемычки толщиной 4 мм в самом тонком месте.

ПОПУЛЯРНО У ЧИТАТЕЛЕЙ: Умные розетки, что это такое, виды, устройство и принцип работы, как устанавливать и подключать к мобильным устройствам.

Монтаж блочной розетки

Блочными называются розетки, которые состоят из нескольких клеммных блоков для одновременного подключения к сети 220 В, интернету, ТВ и пр.

  • расстояние между центрами блочных розеток должно составлять 72 мм;
  • вычисления при помощи уровня переносятся на стену;
  • между собой стаканчики подрозетников соединяются кабелем С3А3 или «бабочками», которые берутся с запасом в 2 см и компонуются в блок;
  • под контролем уровня на стене из ГКЛ прорезаются круги, к которым прикладывается блок и проверяется правильность расчета углублений;
  • полученные отверстия соединяются между собой стамеской;
  • вставляется блок, фиксируется к стене прижимными болтами;
  • между подрозетниками проводятся кабели.

Подключение блочной розетки

Подготовительные этапы работ

Работы по установке розеток и выключателей в стену из гипсокартонной конструкции не такой уж сложный процесс, если заранее к ней подготовиться и соблюдать правила безопасности. Первым делом нужно четко определить точки расположения в помещении, где будут установлены выключатели и розетки, предварительно сделав разметку карандашом в гипсокартоне. Сделать подсчет и покупку количества нужного материала (розеток и подрозетников).

Советы как правильно выбрать подрозетник видео

Приобретая подрозетники, главное не ошибиться при покупке, желательно заранее уведомить продавца, подобрать именно под гипсокартонную конструкцию стен, а не под бетонную. Лучше будет если всю фурнитуру (подрозетники, выключатели и розетки) приобретать в одном специализированном магазине, на месте проверив их на совместимость, во избежание дальнейших проблем при установке. А также необходимо подготовить такие инструменты, как электродрель с насадкой.

Вариант № 1. Подключение к двухжильному кабелю

В первом случае ошибиться трудновато: проверив щупами тестера наличие напряжения, отключаем автоматический выключатель, отвечающий за зону, к которой относится наша будущая розетка.

Важно! Ни в коем случае не забывайте об обесточивании проводки! Удар электрическим током может стать причиной смерти. Зачищаем около 8–10 мм изоляции для каждой жилы и ведем их в равноудаленные клеммы розетки. Исполнение у розеток бывает очень разным, но общее одно – силовые клеммы всегда равноудалены друг от друга, так что обнаружить их не составит труда

Исполнение у розеток бывает очень разным, но общее одно – силовые клеммы всегда равноудалены друг от друга, так что обнаружить их не составит труда

Зачищаем около 8–10 мм изоляции для каждой жилы и ведем их в равноудаленные клеммы розетки. Исполнение у розеток бывает очень разным, но общее одно – силовые клеммы всегда равноудалены друг от друга, так что обнаружить их не составит труда.

Помните, что рядом с одной клеммой может тут же находиться отверстие, также ведущее из нее, используемое для дальнейшего параллельного подключения электроустановочных изделий. Не подключитесь туда, это приведет к короткому замыканию. Отверстия под разные клеммы должны быть на почтительном расстоянии: от 1,5 см друг от друга.

Полярность роли в данном случае не сыграет, т. к. ток переменный.

Принцип крепления подрозетников в короб

в гипсокартон выполняется по приготовленным отметкам, и начинается только тогда, когда все размеры проверены и соответствуют необходимым. Начинать монтаж необходимо с самого простого приготовить весь инструмент, который может потребоваться: дрель с коронкой под короба, имеющая диаметр не более 67 мм, проводка, если она еще не проложена, крестовая отвертка и непосредственно корпус под розетку или выключатель.

  1. Подсоединяем дрель к электросети и аккуратно высверливаем отверстие в гипсокартоне (оно у вас уже размечено и подготовлено заранее). Так как стена выполнена из хрупкого материала, следите за тем чтобы коронка не провалилась вовнутрь и не повредила весь монтаж.
  2. Также вы можете воспользоваться обычным малярным ножом для вырезки окружностей, где отмечен диаметр будущего отверстия, но такой монтаж не надежен так как может повредить гипсокартон и со временем он начнет обваливаться и нарушать фиксацию электроприбора.

  3. После того как все отверстия сделаны, занимаемся колпачком для прибора. Вырезаем в нем любое понравившееся отверстие (там имеются разметки). Затем помещаем корпус в отверстие и начинаем прижимать винтами, которые немного вдавлены в корпус (они отвечают за движение лапок для крепления). Не забудьте вытянуть электрический кабель через отверстие.
  4. Когда подрозетник зафиксируется, необходимо подключить механизм электроприбора при помощи провода к соответствующим контактам, а затем закрепить весь прибор.

Разметка стен перед установкой подрозетников

Перед тем как произвести проделывание отверстия в гипсокартоне и выяснить, где оно конкретно должно быть и очертить требуемую область, нужно подумать о его целевом предназначении. В основном все зависит от личного удобства.

В соответствии с общепринятыми европейскими стандартами дистанция между розеткой и полом должна достигать 30 см, а выключатель необходимо устанавливать на высоте в 90 см, при этом от середины прибора до границы дверного проема должно быть оставлено 18 см, не считая наличников и самого короба.

Данные нормы достаточно удобные не только конкретно при проведении монтажных работ в гипсокартоне, но и в быту иногда возникают случаи, что требуют индивидуального подхода:

  • На кухне часто происходит установка над поверхностью столешницы. В основном их высота достигает 1,2 м.
  • Если в гостиной расположен аквариум или персональный компьютер, то розетку лучше всего монтировать выше, чем 30 см от поверхности напольного покрытия, благодаря чему удастся избежать болтающихся под ногами кабелей.
  • В ванной комнате обычно осуществляется устанавливание двойных розеток в гипсокартон на высоте 1 м, что удобно для стиральной машины и иной бытовой техники.

Саму же разметку под подрозетник необходимо выполнять следующим образом:

  1. Первым делом нужно наметить горизонтальную полосу на требуемой высоте от уровня пола. Для этого нужно воспользоваться рулеткой и простым карандашом, а далее необходимо выяснить место установки подрозетников, учитывая при этом симметрическое размещение конструкции по отношению ко всем участкам стены.
  2. Если следует произвести установку лишь одного элемента, то в подходящем месте на оптимальной высоте требуется отметить на стене точку, которая станет центром для будущей розетки или выключателя, где будет произведен монтаж коробки.

Обратите внимание! Если совершается монтаж нескольких коробок, то от середины первой нужно сделать отступ в 71 мм и разметить центр второго подрозетника и последующих через одинаковое расстояние, которое должно быть максимально точно соблюдено. В ином случае в дальнейшем могут появиться трудности с монтажом накладной рамки, поскольку конструкция может не поместиться или после ее установки останутся щели

Помимо этого следует брать во внимание расположение металлических профилей, что являются для гипсокартонных листов опорой, а иначе во время проделывания отверстий есть вероятность их повреждения, ввиду чего перегородка станет менее устойчивой. После всех выполненных действий на стене будут намечены точки, которые определяют центр коробок

Далее можно начинать делать отверстия

После всех выполненных действий на стене будут намечены точки, которые определяют центр коробок. Далее можно начинать делать отверстия.

Установка подрозетников в дерево и гипсокартон

Шаг 1. Чтобы углубить установочную коробку в деревянную стену, обязательно применяется коронка. Для крепления конструкции задействуются лапки подрозетника. Смесь алебастра не нужна. Специальные лапки поджимаются для того, чтобы конструкция свободно поместилась в разработанное для нее углубление, а затем прикручиваются, плотно фиксируя элемент в стене. Кабель можно приводить только после окончания монтажных работ, предварительно облицуя его в гофру или металлорукав.

Процесс установки подрозетника

Совет! Перед прокладкой кабеля нужно отсоединить этот элемент от электросети и проверить, чтобы выключатели находились в отключенном состоянии. Как только кабель заводится в подрозетник, необходимо все провода разделить и установить розетку. Если ее монтаж будет осуществляться позднее, края кабеля следует изолировать.

Шаг 2. Монтаж подрозетников в гипсокартонные стены имеет собственные отличия. Нужно приобрести установочные коробки, которые специально предназначены для данной поверхности. Идеально они имеют круглые контуры без выступов и заглублений. В листе гипсокартона легче всего сформировать полностью круглое отверстие.

Вариант подрозетника отлично подходящего для установки в гипсокартон

Шаг 3. Подрозетник прикладывается к гипсокартону в заранее определенном месте, после чего происходит очерчивание его контуров. С помощью коронки в диаметре 5 см формируют отверстие. Если такого элемента нет, используют тонкий острый нож или небольшой отрезок ножовки. С помощью такого инструмента формируют небольшое отверстие, которое умышленно делается меньше, чем планируется.

Шаг 4. К полученному углублению нужно приставить подрозетник и попробовать установить его. Углубить его не получиться, однако можно легко определить все проблемные места, которые мешают завести элемент в стену. Лишние контуры понемногу вырезаются до достижения идеального по очертаниям отверстия, после чего можно помещать установочную коробку вглубь.

Установленный подрозетник

Нюансы при работе

Когда осуществляется заделка крепления, нужно контролировать текучесть, то есть консистенцию смеси. Чтобы правильно установить коробку, необходим умеренный по густоте состав, так как вязкая смесь не может проникнуть во все отсеки конструкции.
При использовании цементного состава утопить подрозетник до необходимого уровня вручную тяжело, поэтому приходится подбивать его молотком. Это действие нужно производить аккуратно, чтобы не спровоцировать образование сколов на изделии.
Когда в качестве смеси для установки подрозетника используется гипс, работу нужно выполнять быстро. Нельзя отвлекаться и делать перерывы, пока основной монтаж и первичное выравнивание не будут осуществлены, так как гипс имеет склонность к быстрому застыванию.
Правильную консистенцию можно определить только при наличии личного опыта. Для монтажа подрозетника разным людям необходима особая консистенция, так как одна и та же смесь в руках каждого мастера дает различные результаты.

Не стоит применять гипсовую штукатурку для монтажа установочных коробок, так как работа с этим материалом осложняется проблемными ситуациями:

  1. Штукатурка почти мгновенно засыхает и плотно прилегает к шпателю, из-за чего требуется его регулярное смачивание.
  2. Смесь застывает не синхронно, поэтому когда затвердевают определенные участки, некоторые из них еще нуждаются в высыхании. Если начать выравнивание поверхности слишком рано, это может вызвать деформацию конструкции.

Видео – установка подрозетников в бетонную и кирпичную стену

Чтобы качественно установить подрозетник и обеспечить его удачное применение, желательно вместе с этим элементом приобретать розетки и выключатели, проверяя, что они подходят друг другу. Выполнить монтаж установочной коробки можно в любую стену, если следовать перечисленным советам, осуществлять необходимые действия быстро и аккуратно.

Полезное видео

В этой небольшой статье мы рассмотрим процесс установки пластикового подрозетника в перегородку из гипсокартона (ГКЛ) и профилей.

Подрозетник (монтажная коробка) является неотъемлемым элементом скрытой проводки. Он необходим для надёжной фиксации розеток, выключателей, диммеров, термостатов и другого электротехнического оборудования.

Сейчас на рынке представлен огромный ассортимент подрозетников под гипсокартон. Подрозетники отличаются по наружному диаметру — 60, 64, 65, 67, 68, 74 мм, по глубине — 40, 45, 47, 50, 60, 65 мм, по цвету и по степени защиты — IP20, IP30. Подрозетник может быть выполнен из следующих материалов: полипропилен, полистирол совместно с полипропиленом, полипропилен с антипиреном. Также, помимо стандартного одиночного бывают подрозетники на два-три посадочных места.

Наиболее универсальным и распространённым является подрозетник, имеющий габариты 68х45 мм, он отлично подходит для монтажа электропроводки в квартире. Именно на примере такого подрозетника я опишу последовательность монтажа.

Стоит отметить, что подрозетники для пустотелых стен из гипсокартона обладают специальными зажимами-фиксаторами (лапками), в отличие от подрозетников для бетона/кирпича:

Для установки подрозетника в перегородку, обшитую гипсокартоном необходимо выполнить следующие действия:

Шаг 1. Определяемся с местом расположения будущей розетки или выключателя и ставим метку, это будет центр отверстия. По европейскому стандарту, которого часто придерживаются при отделке современных квартир, розетки размещаются на высоте 30 см от пола, а выключатели — 90 см, но самое главное, чтобы вам было удобно.

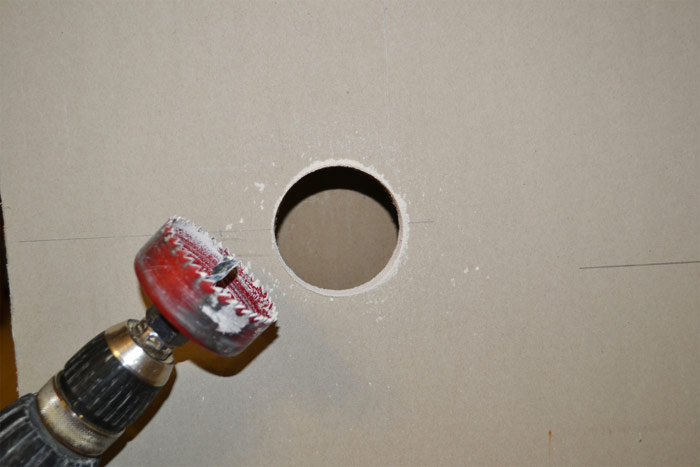

Шаг 2. При помощи специальной коронки, устанавливаемой в шуруповёрт или дрель, просверливаем отверстие в листе гипсокартона.

В строительных магазинах можно найти наборы из коронок различных диаметров для роботы с гипсокартоном (фото ниже), но мне они не особо понравились, так как, на мой взгляд, им не хватает жёсткости:

Поэтому я использую коронку Ø67 мм, которая предназначается для работы с деревом, ламинатом, ГКЛ и ДСП:

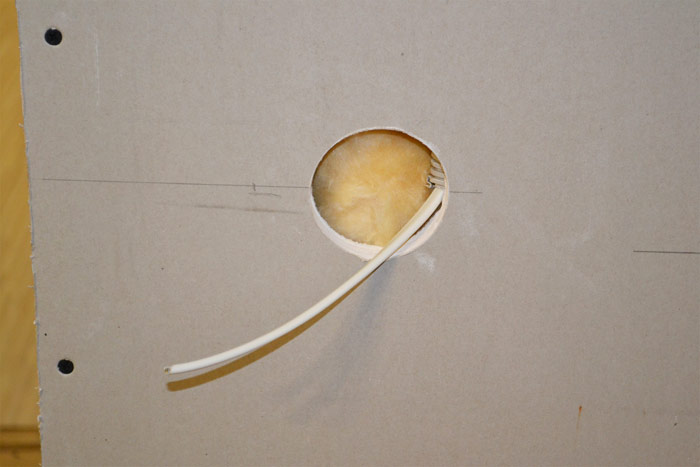

Шаг 3. Через просверленное отверстие вытаскиваем электрический кабель:

Шаг 4. В пластиковом подрозетнике «выламываем» одну из заглушек, заводим туда кабель и устанавливаем подрозетник в просверленное отверстие до упора:

Шаг 5. Равномерно затягиваем винты фиксаторов подрозетника при помощи крестовой отвёртки, до тех пор, пока «лапки» не упрутся в лист гипсокартона:

Шаг 6. Проверяем надёжность фиксации подрозетника в перегородке.

На этом установка подрозетника в гипсокартон завершена:

Следующие этапы – установка розеток или выключателей

Установка розетки или выключателя не займет много времени, если эта работа проводилась ранее. Если же человек никогда не видел розетки со снятой планкой, тогда не стоит браться за это дело в одиночку,лучше позвать мастера.

В розетке со снятой планкой есть заводы для проводов. Перед этим провода оголяются на 1-1.5 см. Все «волоски» надо скрутить в единый стержень и каждый проводок завести в паз. Сверху на пазе есть маленький шуруп. Он держит провод. Его закручивают. Работу делают аккуратно. Надо следить за тем, чтобы проводки не соприкасались. В некоторых случаях необходима изоляция.

После подсоединения проводков розетку устанавливают в подрозетник. По бокам есть распорные «ушки». Вкручивая шуруп, они расходятся в стороны. Таким образом розетку фиксируют в коробке. Также нужно следить за ровностью устанавливаемой точки. Когда ушки расходятся в стороны, розетка может стать криво, поэтому делают это не спеша и поочередно. Немного закрутив один шуруп, потом другой. И так пока фиксация не будет крепкой.

Выключатель устанавливают, только если есть опыт. Существует много видов выключателей, которые отличаются методом установки.

Установка подрозетника

Когда отверстие готово, можно устанавливать подрозетник. Предварительно квартиру следует обесточить. Прежде чем его ставить, надо вырезать дырку для проводов. В современных изделиях уже имеется дырка, которую нужно освободить — она находится в центре стакана. Питающий кабель нужно пропустить через полученное отверстие. Если будет установлен целый блок — несколько розеток — придется соединить их специальным шлейфом. Есть два способа подключения:

  1. Во все подрозетники, следующие за первым, пропускают отрезки проводов. Нагрузка придется на первое устройство, что сделает его работу более краткосрочной.
  2. Подключить подрозетники через сизы — пластиковые колпаки, которые будут изолировать провода.

Советы и рекомендации

Целесообразно руководствоваться следующими правилами:

  • Все расчеты необходимо сделать заранее. Составляемая схема должна содержать подробный чертеж обрешетки и расположения проводки.

    Монтаж подрозетников и выключателей всегда выполняется по ГОСТу, отступать от норм не рекомендуется, иначе отремонтировать линию будет сложно

  • Если приобретаются дешевые подрозетники, то их берут с запасом. Учитывается, что лицевая сторона должна лежать на плоскости без зазоров.
  • Глубокий короб обеспечит более удобное размещение кабеля.
  • Преимущество собираемого блока заключается в возможности быстрого наращивания.
  • После установки модулей выполняется финишная отделка.

Хотя технология работ не отличается сложностью, она предполагает аккуратность и точность.

Нюансы проделывания отверстия

Самый простой монтажный процесс подразумевает оборудование ножом либо ножом и сверлом. Можно не задумываться о приобретении специализированного оборудования, когда речь заходит о создании единичных точек установки. Однако профессионалы всегда имеются в арсенале инструмента коронку. И даже не одну, а несколько и с разными диаметрами. Ведь для каждого размера установочной коробки требуется проделывание отверстия с индивидуальными размерами.

Бывает, что имеется уже смонтированная гипсокартонная поверхность, в которой через мизерное отверстие выведен наружу провод. В этой ситуации установка подрозетников в гипсокартон также возможна. Тогда отгибают провод кверху и аккуратно просверливают нужного диаметра отверстие. А то маленькое отверстие просто закрывают декоративной накладной рамкой для розетки (она закрывает края от отверстия на расстоянии примерно 1 см)

Либо действуют по другому: вставляют проводку внутрь обшивки и осторожно сверлят с применением коронки. Главное держать под контролем силу нажима, чтобы насадка не смогла повредить проводку или сам гипсокартон

Какой подрозетник лучше всего выбрать

Для ГКЛ подрозетники выпускают производители: Schneider Electric, Тусо и другие. Коробки классифицируют по размерам:

  • внешний диаметр (d2);
  • глубина коробки.

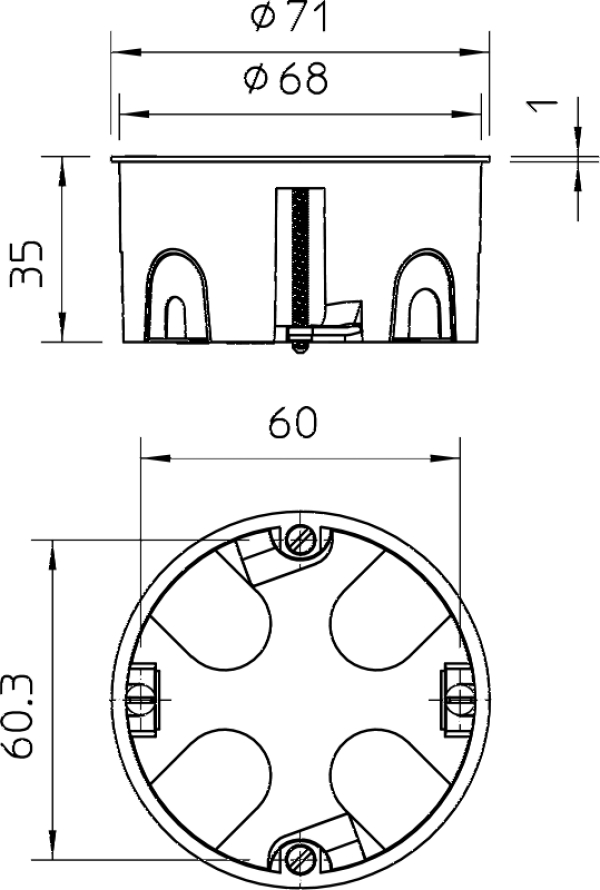

Стандартные размеры d2 (мм): 60, 64, 68, 70,75. Есть также и нестандартный диаметр.

Глубина коробки (мм): 40, 42, 45, 60, 62.

Какой глубины монтировать коробку, зависит от её места расположения. Если это перегородка, тогда коробку глубиной 60, 62 мм не поставить. Устанавливают 40, 42 мм.

Для стен из гипсокартона применяют подрозетники Hegel КУ 1201, 1202. Размеры: d2-68 мм, глубина Н-45 мм. Изготовлены из негорючего пластика, который выдерживает 850 0С.

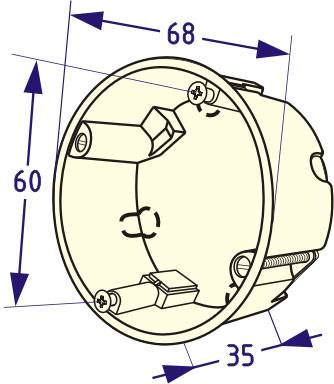

Для поверхности из ГКЛ устанавливают коробку с диаметром 68 мм. Различия по форме:

  • круглая – стандартная;
  • овальная – монтируют для нескольких выключателей или розеток.

Подрозетники для ГКЛ фиксируют в стене при помощи распорных металлических лапок.

Под металлический профиль

Под металлический каркас используют только пластиковые коробки для установки выключателей. Допустим, schneider electric IMT35150. В изделии корпус произведен из пластика, который не горит. Отличается модель прочностью и широким передним кантом. Есть заглушки, имеющие различный диаметр. Они предназначены для проводов, имеющих разное сечение.

Для закрепления в гипсокартонной поверхности в коробке есть 2 металлические «лапки». Они обеспечивают прочное сцепление, при котором тыльная сторона ГКЛ остается неповрежденной. «Лапки» держат шурупы, при закручивании их крепежи прижимаются к поверхности.

Коробка для розеток не должна совпадать с местом расположения металлических элементов каркаса.

Под деревянный профиль

Металлический корпус подрозетника – защита деревянного каркаса от возгорания. Он исключит контакт искры от короткого замыкания с деревянным основанием. Пластиковый корпус не выдержит 1500 0С – он расплавится.

Преимущества металлического корпуса:

  1. Некоторые коробки изготовлены из стали в 1 мм, способные выдержать высокую температуру при коротком замыкании.
  2. В деревянном корпусе проводя электропроводку, кабели прячут в металлическую гофру. Корпус из металла способен выдержать нагрузку гофры.
  3. Монтаж. Коробка имеет размер D2-68 мм, что удобно при установке.
  4. Герметичность корпуса. Швы на коробке проваренные.
  5. Нет лишних отверстий. Для подвода проводов надо просверлить отверстия.
  6. Для установки розетки предусмотрены отверстия, имеющие резьбу.
  7. Глубина коробки 65 мм. Это дает возможность оставить 10 см лишнего кабеля для последующих ремонтных работ (замена розетки, сломался выключатель, закоротил шнур и расплавил розетку и провода).

Для безопасности от возгорания в деревянные дома и места, где установлены деревянные направляющие для гипсокартона монтируют подрозетники из металла. Надо перед приобретением смотреть на толщину металла и качество изделия.
