Подсистема для вентилируемого фасада: требования и материалы для производства

Конструктивные особенности основных узлов

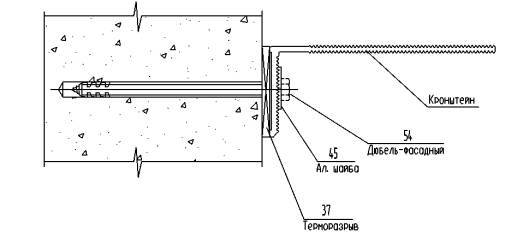

Крепление кронштейна к несущей стене

С помощью кронштейнов основная часть каркаса навесного фасада – направляющие рейки – крепится к несущей стене. Вот почему к прочности данного узла предъявляются повышенные требования.Особенности данного узла следующие:

Для закрепления кронштейна на несущей стене используется анкерный дюбель.
При креплении в плотные стеновые ограждения (бетон, полнотелый кирпич и т.д.) рекомендуется применение анкерных дюбелей с металлической гильзой. Для рыхлых материалов, таких как ракушечник или саманный кирпич, предпочтительно использование пластиковых гильз.

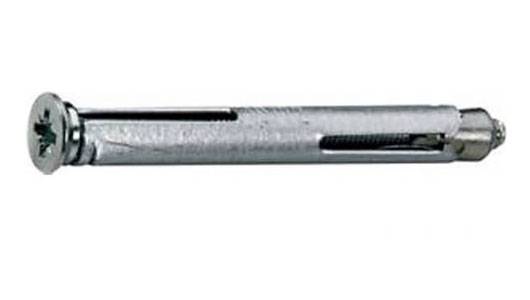

Дюбель с металлической гильзой

Между стеной и опорной частью кронштейна устанавливается паронитовая прокладка.
В зависимости от типа фасадной системы все кронштейны либо крепятся по одной схеме, либо же делятся на несущие и опорные.
Несущий кронштейн принимает как ветровую нагрузку, так и вертикальную, а опорный – только ветровую. Как правило, для фиксации опорного кронштейна необходим один анкер, а для несущего – два и более. Более подробно способ крепления описывает инструкция той фасадной системы, которую вы выберете для установки.

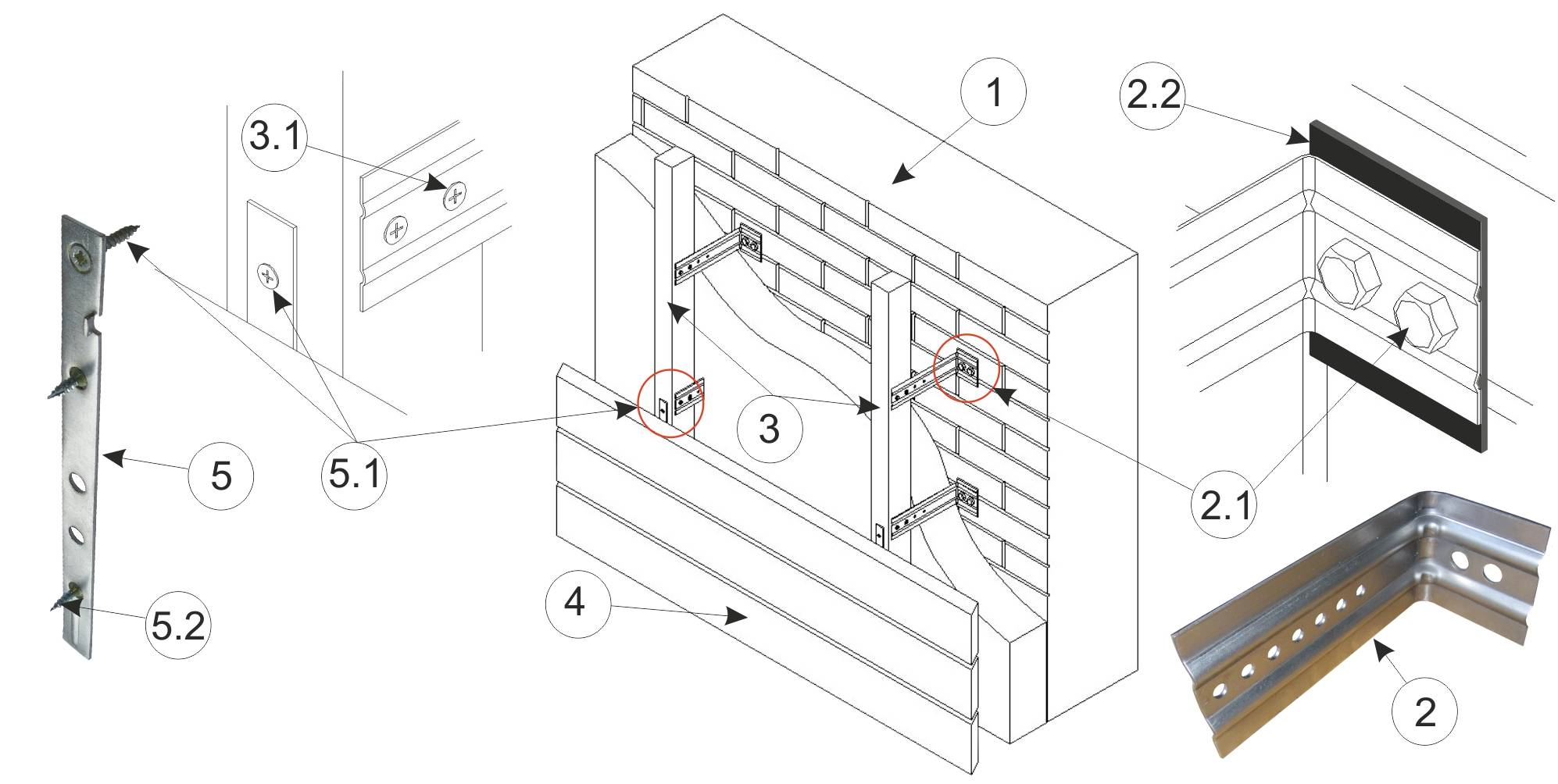

На фото в данной статье представлена типовая схема данного узла. Крепление кронштейна

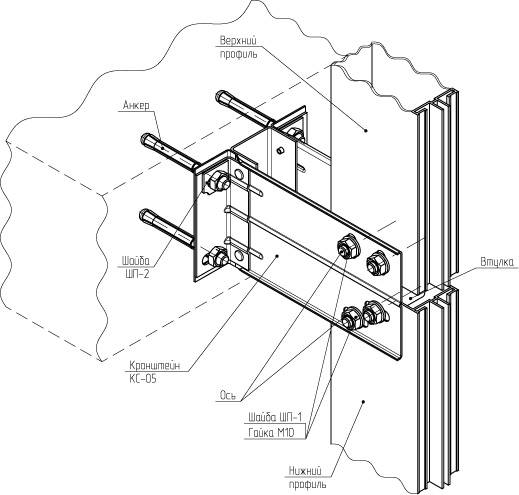

Крепление направляющих планок к кронштейнам

Следующий по значимости узел – это узел крепления направляющих реек фасадной системы к кронштейнам. В качестве направляющих в навесных фасадах используются вертикальные и горизонтальные металлические профили. Шаг направляющих определяется габаритами и весом облицовочных материалов. К примеру, вентилируемый фасад из керамогранитных плиток монтируется на каркас с шагом, соответствующим размеру самой плитки – как правило, 600 мм. Вариант крепления направляющей Для крепления направляющей к кронштейну используются либо заклепки, либо (реже) – винтовые крепления. Для крепления чаще всего в кронштейне проделывается овальное отверстие – так направляющая получает относительную свободу при температурной деформации. Технологию сборки каркаса на кронштейнах вы можете изучить с помощью видео инструкций.

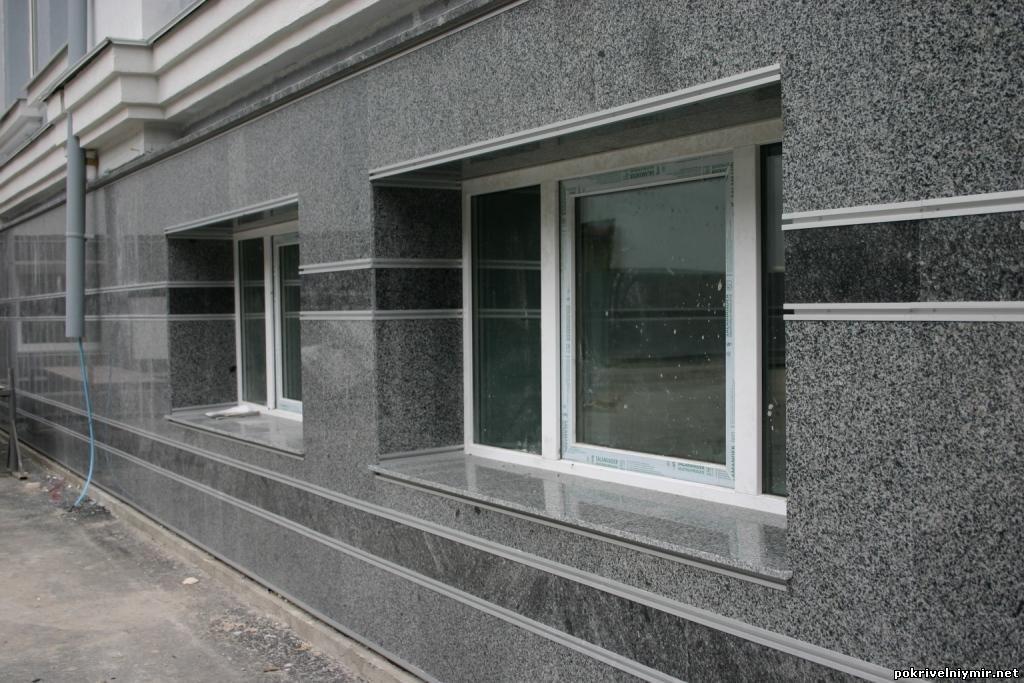

Оконные и дверные откосы

Оконные и дверные откосы представляют собой обрамление оконных и дверных проемов. Различают верхние и боковые откосы, в то время как нижний откос носит название водоотлива.Узел верхнего откоса навесного фасада является звеном, которое наряду с противопожарной отсечкой определяет общую пожарную безопасность всей конструкции.Для предотвращения попадания огня внутрь фасада при возгорании внутри помещения в узле откоса монтируется так называемый противопожарный короб:

Противопожарный короб в разных фасадных системах может быть выполнен как единой конструкцией, так и в виде сборных элементов.
Во внутреннюю полость противопожарного короба укладывается минеральная вата или вкладыш из другого негорючего материала.
Противопожарный короб жестко крепится к стенам с помощью металлических анкеров.

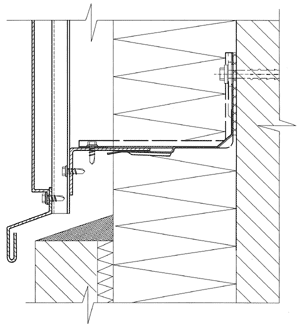

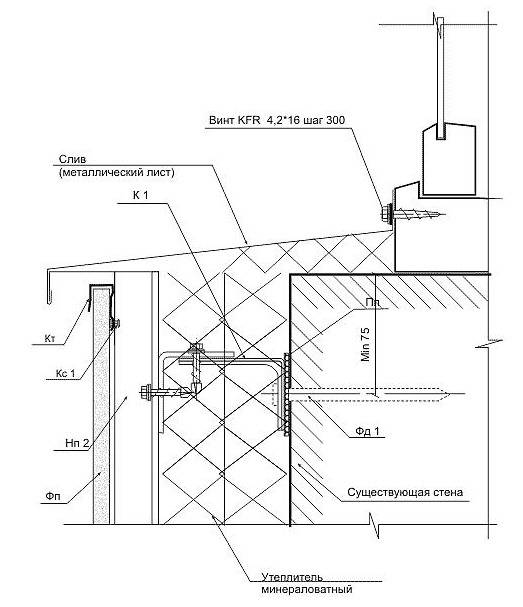

Нижний узел – отлив – также должен быть спроектирован очень тщательно. Связано это с тем, что именно нижний узел обеспечивает доступ воздуха внутрь вентилируемого фасада. Чертеж узла водоотлива

Углы здания, цоколь и парапет

Внутренние и внешние углы навесного фасада, как правило, монтируются с использованием специальных угловых стоек и элементов облицовки. Если же подобные элементы отсутствуют, то угол, как правило, перекрывается металлическим нащельником. Цоколь и парапет представляют собой достаточно сложные для проектирования узлы навесного фасада. Связано это, в первую очередь, с необходимостью размещения на цоколе и парапете вытяжных и приточных отверстий. Цокольная часть фасада

https://youtube.com/watch?v=UHSfbmDlg1g

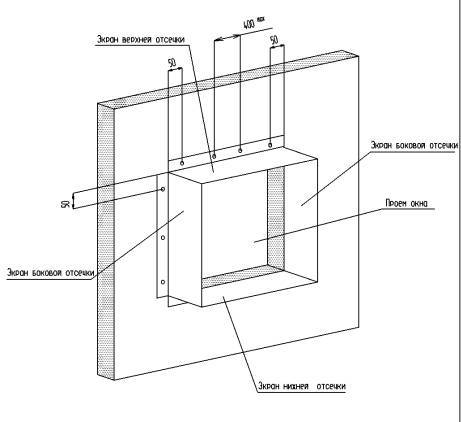

Противопожарная отсечка

Еще один узел, который следует упомянуть – это противопожарная отсечка:

Противопожарная отсечка – это металлическая пластина (цельная или перфорированная), которая монтируется в зазоре фасада по периметру здания.
Главная задача отсечки — предотвращение распространения горения ветрозащитной пленки внутри фасада.
Отсечка устанавливается на кронштейны с помощью заклепок. Если используется цельнометаллическая отсечка, то она монтируется таким образом, чтобы не препятствовать свободной вентиляции фасада.

Схема установки отсечек в системе ALUCOM Несмотря на всю сложность при проектировке, основные узлы навесных вентилируемых фасадов разработаны таким образом, чтобы дать возможность собрать фасад своими руками. И пусть простой такую задачу не назовешь – но при должном уровне подготовки она вполне реализуема!

Узлы крепления фасадной системы

Как не просто любому новому заказчику в строительстве разобраться с обилием применяемых систем из различного состава металла и типу крепления разнообразного каркаса подконструкции: сейчас на рынке более 50 заводов изготовителей с официальными и подтвержденными по испытаниям и технической документации конструкций.

Однако не каждый производитель старается задуматься о затратах непосредственно заказчика и вовремя решить поставленные задачи по быстрой комплектации проекта, тем более необходимо успеть всё запроектировать, провести консультацию и оказать техническую поддержку клиенту, и по необходимости даже изготовить образцы и стенды.

Стандартный набор узлов системы фасада — это решение для проектировщика перед проектированием всего здания в целом, надстроек на кровле (которые также необходимо запроектировать).

Проблема заключается в том, что к каждому зданию архитектор-дизайнер не руководствуется имеемой документацией (техническим свидетельством) и пожарной экспертной документацией для разработки дизайна и концепции здания, проекты и АГР на фасады с цветовой раскладкой облицовки получают без согласования типа системы и какой-либо привязки к документации «Минстроя» или «ФАУ-ФЦС», что после вызывает ряд вопросов у заказчика из серии: как выполнить данный вентилируемый фасад по технологии?

Ответы на эти вопросы и согласование (на берегу) такого здания позволит уберечь любого строителя от ненужных трат или пожарных испытаний участка фасада на стендах, выполнить работу в срок без лишних затрат.

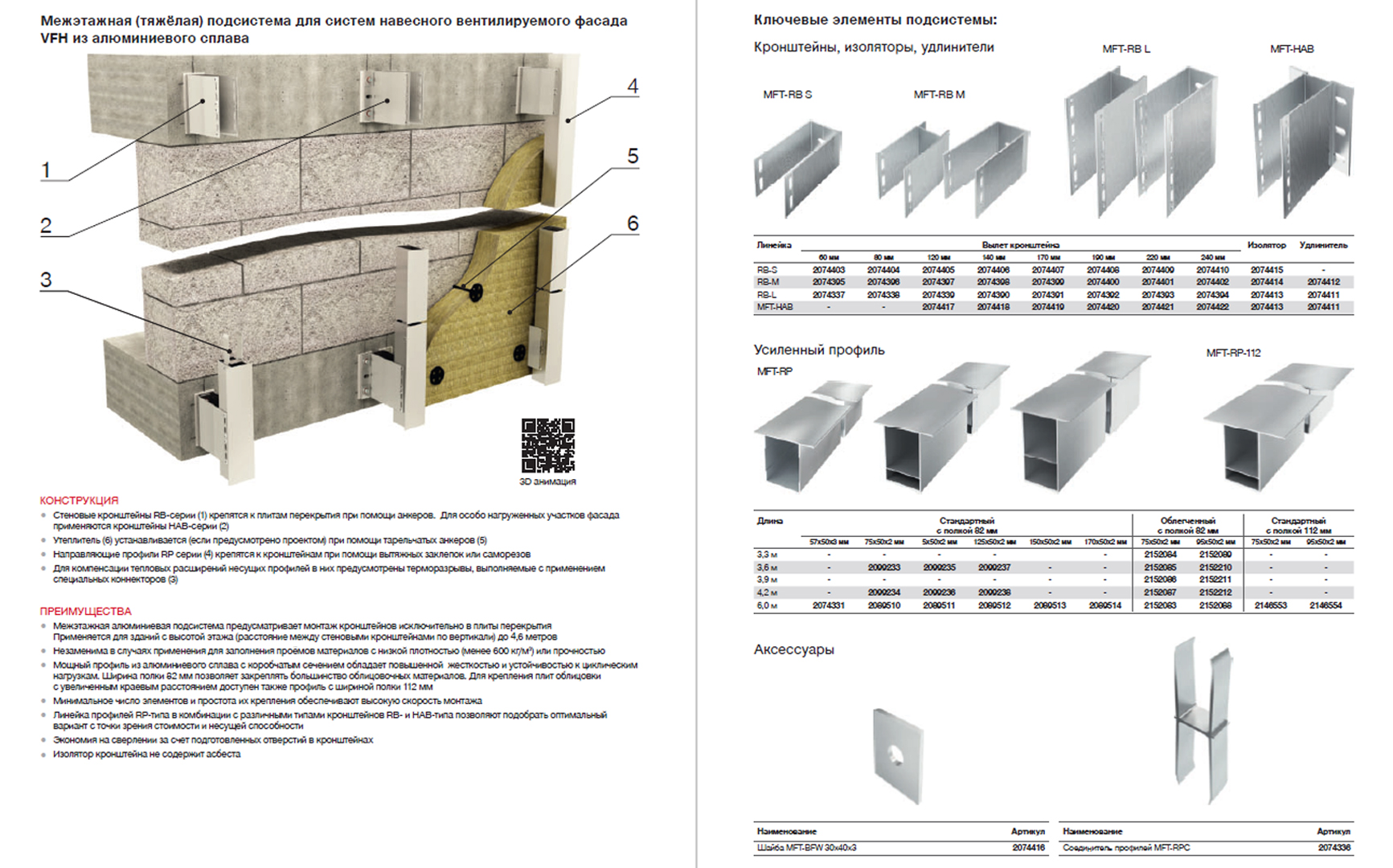

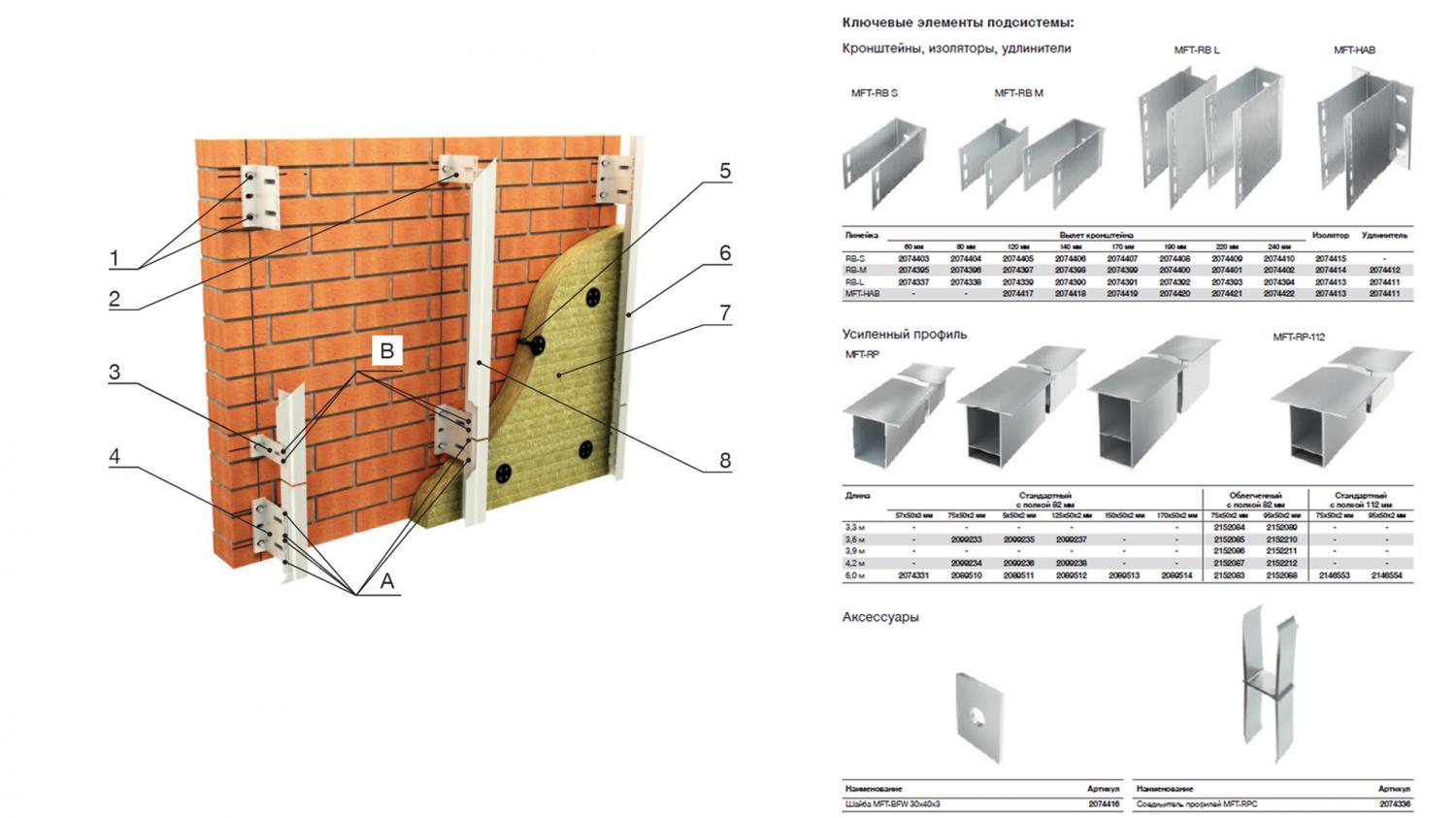

Конструкция системы с воздушным зазором

Вентилируемый фасад – это относительно новая технология, которая получает все большее распространение. Необходимость использования данной технологии обусловлена рядом проблем, с которыми часто сталкиваются владельцы частных и многоквартирных домов. Очень часто в несущих стенах образуется влага, как результат жизнедеятельность внутри жилых помещений. Готовка пищи и уборки способствуют тому, что внутри стен накапливается влага. Под воздействием разницы температур происходит испарение. Подобные условия приводят к увеличению концентрации пара внутри стен. Когда пар превращается в воду, он начинает негативно влиять на отделочный материал, который может разрушаться под воздействием влаги и сырости. Принцип навесного вентфасада прост: его суть сводится к удалению излишек влаги. Благодаря специальному воздушному зазору воздух легко может циркулировать внутри стен. Непрерывная естественная вентиляция исключает вероятность появления проблем.

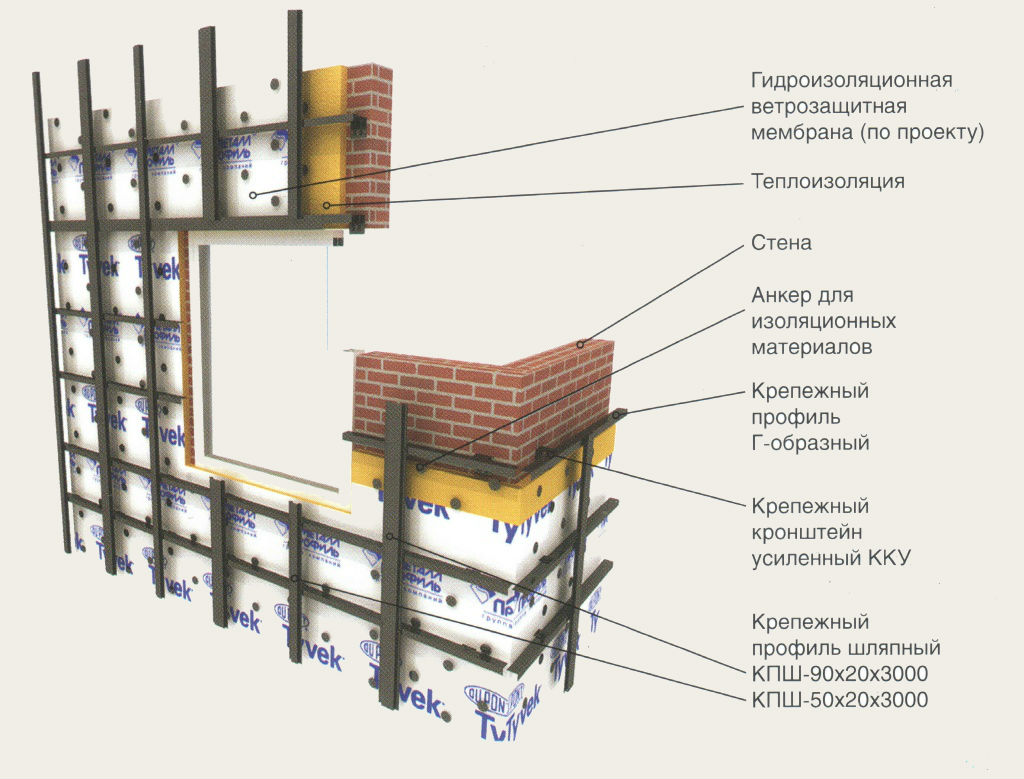

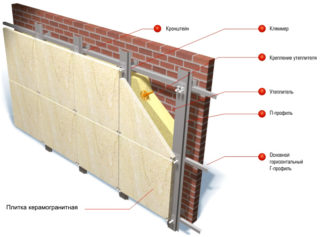

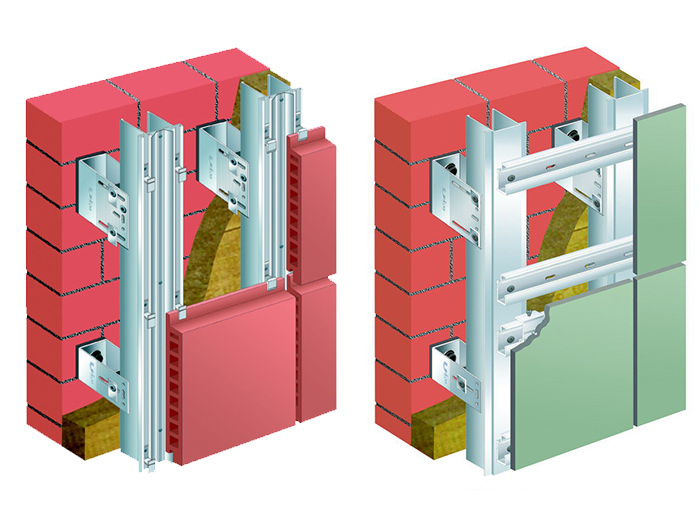

Схематично вентфасад состоит из таких ключевых компонентов:

несущее основание;
подконструкция;
слой звукоизоляции;
слой теплоизоляции;
паропроницаемая мембрана;
вентилируемый зазор;
декоративная отделка.

Всякий компонент призван исполнять свою конкретную функцию.

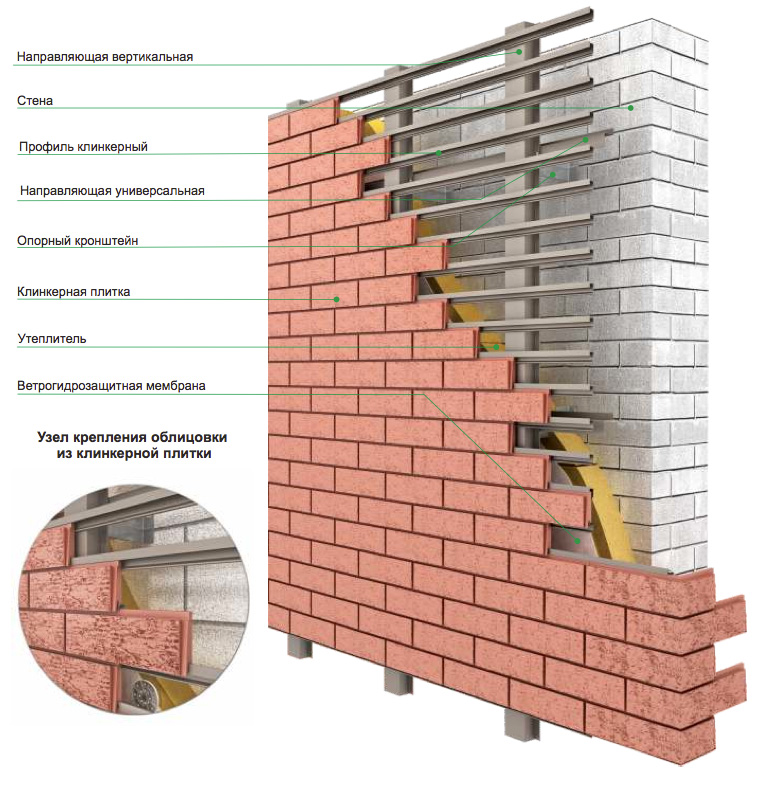

Клинкер без затирки

Клинкер без затирки шва, с помощью своего конструктива и несомненно планки которая монтируется с торца клинкера. позволяет выполнить работы по монтажу клинкера механическим креплением (без химического состава)

Технология установки на планку из оцинкованной стали с полимерным покрытием, пришла к нам с методики установки натурального камня. Только если в натуральных породах камня приходится делать пропил торца, чтобы надёжно установить подсистему, то в клинкере эта задача решается за счёт специальной рядной и стартовой планки.

Мы решили выделить ключевые моменты в стоимости подсистемы под клинкер без затирки и пришли к заключению, что стоимость зависит от факторов не только стоимости элементов крепления, но и самого основания фасада.

Предлагаем детально рассмотреть таблицу цен:

Калькулятор стоимости фасада из клинкерной плитки:

№ П/П	Наименование	Ед. изм.	Количество на 1 кв.м.	Стоимость единицы руб.	Стоимость 1 кв.м руб.
Несущая система с полимерным покрытием в перекрытия
1	КН1ЦП-200 Кронштейн +полимер	шт	2,2	58,00 руб.	127,60 ₽
3	Т4 45 Паронит	шт	2,2	3,91 руб.	8,60 ₽
4	ПВ1ЦП-3000 Профиль вертикальный Т-образный 80 Д-3000	шт.	0,10	450,00 руб.	45,00 ₽
5	ПУ3ЦП-3000 Профиль угловой Г-образный Д-3000	шт.	0,03	280,00 руб.	8,40 ₽
4	ПВ5.1 кЦП-3300 Профиль вертик межэтажный С-образный (для керамогранита) 9х60х70х60х9 Д-3300+полимер	шт.	0,58	775,50 руб.	449,79 ₽
4	ПС кЦП Профиль стыковочный (для клинкера) 9х27х66х27х9 L=300+полимер	шт.	1,2	87,00 руб.	104,40 ₽
6	ПРК Полка рядная под клинкер, Д=1200 мм, t=1,2mm, нерж. сталь	п.м.	3,16	237,93 руб.	751,86 ₽
7	ПСК Полка стартовая под камень, Д=1200 мм, t=1,2mm, нерж. сталь	п.м.	0,28	222,48 руб.	62,29 ₽
8	ПФК Полка финишная под камень, Д=1200 мм, t=1,2mm, нерж. сталь	п.м.	0,28	166,95 руб.	46,75 ₽
Расчёт подсистемы клинкера (м2)	Итого стоимость подсистемы	1 654,69 руб.

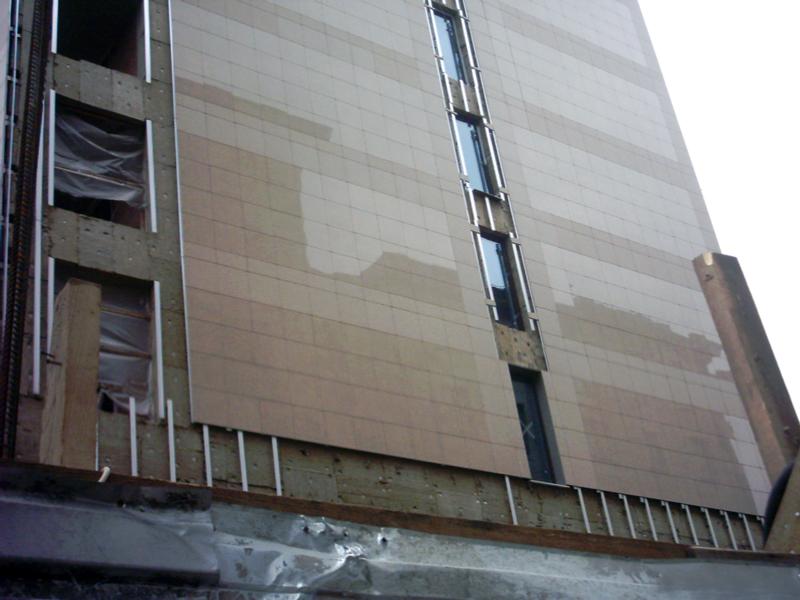

Монтаж вентилируемых фасадов

Технология устройства навесного фасада подразумевает выполнение работ последовательно в несколько основных этапов:

1 этап – подготовительный

Подготовка поверхности стены

Степень ровности стены не принимается во внимание. Главное, чтобы не было сильно выступающих элементов, а также сильно поврежденных участков

Обязательным является нанесение грунтовки на поверхность стены.

Нанесение разметки на стену

Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.

2 этап – основной

Способ установки кронштейна для вентилируемого фасада

Монтаж кронштейнов

В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка.Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.

Монтаж утеплителя для навесного вентилируемого фасада

Монтаж теплоизоляционного материала

Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.

Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.

Смещение утеплителя при монтаже навесного вентфасадаПри утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.

Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.

Монтаж пленки

Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером

Важно правильно ориентировать пленку. Уложенная не той стороной, она не будет выполнять свои функции

Совет. Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки.

Монтаж направляющих профилей

С помощью профиля формируют каркас для установки облицовочного материала. В подавляющем большинстве случаев направляющий профиль монтируют горизонтально, а первым устанавливается угловой профиль.

Перед тем как приступить к монтажу облицовочного материала, правильность каркаса проверяется по приведенной ниже таблице.

3 этап – завершающий

Финишная отделка

Монтаж облицовочного материала выполняется в соответствии с требованиями производителя.

Кладка кирпича с воздушным зазоромОбычно работы выполняются снизу-вверх. Фиксируется облицовка на профиле с помощью метизов. Для сайдинга – это «блошки», для блок-хауса – саморез по дереву, для более тяжелых материалов – специальные кляймеры. Инструкция по креплению прилагается производителем материала. При этом наличие щелей и просветов не допустимо. Устранить их можно с помощью специальных накладок.

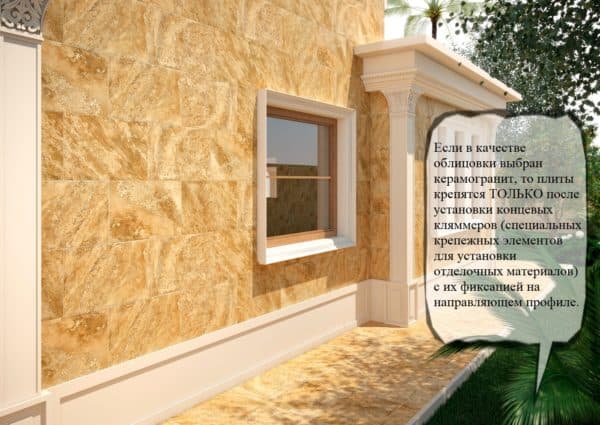

Более сложной является технология монтажа металлокассет и плит из керамогранита. Т.к. для их крепления применяется несколько видов кляймеров: концевые, поворотные, дистанционные. Чтобы выполнить установку правильно нужно иметь навыки монтажа.

Также своей спецификой отличается отделка клинкерным кирпичом. Его монтаж выполняется путем обустройства гибкой связки с несущей стеной, а для строительства стены из клинкерного кирпича предусматривается заливка дополнительного фундамента.

Вентфасад из перфорированных металлокассетОтдельным направлением в сфере устройства навесных вентилируемых фасадов является использование перфорированных фасадных панелей.

Фасадная панель с перфорацией не требует наличия вентиляционного зазора, т.к. она пропускает воздух и пар, при этом задерживает воду.

В случае монтажа систем подобного рода выдвигаются особые требования к утеплителю. Он должен иметь защитное покрытие.

Последним штрихом в монтаже облицовочного материала является декорирование углов и откосов доборными планками.

Как монтировать своими руками: технология монтажа

Как и в случае с мероприятиями по проведению обычных фасадных работ, установку систем вентилируемого фасада следует проводить на предварительно подготовленной поверхности стен.

В общем случае технология монтажа фасадной отделки следующая:

Подготовка поверхности стен.
Изготовление и установка каркаса под облицовку.
Укладка теплоизоляционного слоя с гидроизоляцией.
Монтаж фасадных панелей.

Рассмотрим этапы проведения монтажа подробнее.

Подготовительные работы

На этом этапе поверхность стен следует подготовить: устранить следы старой отделки, замазать трещины, выбоины, сколы (на углах стен), выровнять поверхность с помощью штукатурки, обработать поверхность антисептическими составами. Обработка нужна для предотвращения образования грибковых поражений и плесени на стенах, которые со временем могут разрушить конструкцию фасада.

Что касается нанесения грунтовки, то использовать ее при монтаже вентилируемого фасада необязательно: как правило, грунтование поверхности требуется в случаях, когда отделочные работы подразумевают либо нанесение на стены декоративной штукатурки, либо покраску стен.

Вас также может заинтересовать какие бывают виды облицовочной плитки для фасада.

Грунтовка в этом случае применяется для увеличения сил сцепления штукатурной смеси и краски с поверхностью.

После подготовки на стены следует нанести разметку – точки креплений кронштейнов и расположение направляющих профилей. Шаг между профилями примерно должен равняться ширине одной облицовочной панели.

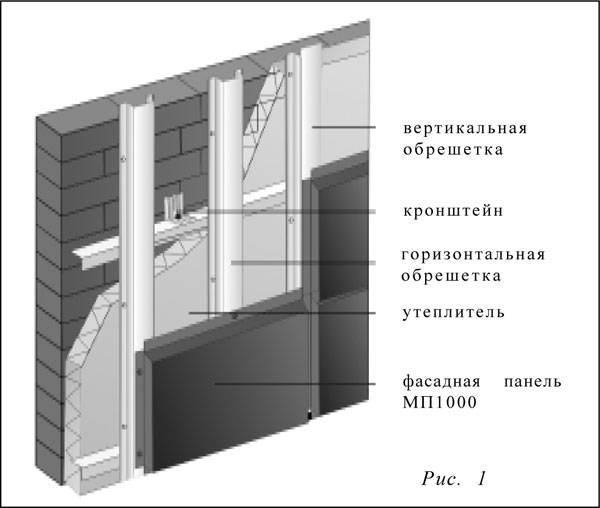

Изготовление и установка каркаса/обрешетки под облицовку

После нанесения линий разметки можно приступать к монтажу креплений и направляющих. Для этого в стенах дома следует пробурить перфоратором отверстия под анкерные болты.

Далее кронштейны сажают на анкерные дюбели и закручивают их шуруповертом, после чего производят укладку утеплительного слоя. Теплоизоляционный материал навешивается через специально подготовленные прорези для креплений.

Направляющие – металлические профили – нужно располагать вертикально. Полученная обрешетка уже готова к навешиванию вентфасада. Сам профиль должен крепиться свободно, чтобы имелась возможность компенсации температурных деформаций.

Укладка тепло- и гидроизоляции

Отличие технологии монтажа вентилируемых фасадных систем от технологии установки обычных фасадных панелей заключается в установке первых внахлест, т.е. между стыками не должно оставаться зазоров, так необходимых для компенсации тепловых расширений фасадного облицовочного материала.

Через слои утеплителя и ветрогидрозащитной мембраны в стене высверливаются отверстия, в которые устанавливаются дюбеля тарельчатого типа. С помощью этих дюбелей производится фиксация утеплителя и мембраны.

Крепить мембрану необходимо с наружной стороны утеплительного слоя, при этом должен соблюдаться нахлест материала размером от 10 см. Внутренняя сторона пленки должна плотно закрепляться на теплоизоляционном слое. При этом нахлест следует обязательно зафиксировать уплотнительной лентой – во избежание образования конденсата и попадания влаги на утеплитель.

Монтаж вентилируемой фасадной системы

На первый взгляд монтаж вентсистемы совершенно несложен, и может показаться, что, имея некоторые навыки в работе с фасадными элементами, можно самостоятельно выполнить облицовку. Однако в технологии монтажа фасадных панелей имеются свои нюансы, не зная о которых, можно загубить и сам материал, и удачно изготовленную конструкцию обрешетки.

Так, если использовать оцинкованные крепежные изделия и профили для направляющих обрешетки, необходимо помнить о том, что и профили, и крепеж должны выдерживать большие нагрузки, к примеру, тот же вес фасадных элементов.

Как выбрать дизайн фасада частного дома, читайте здесь.

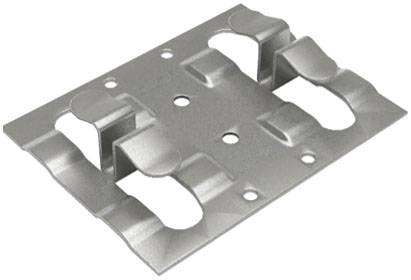

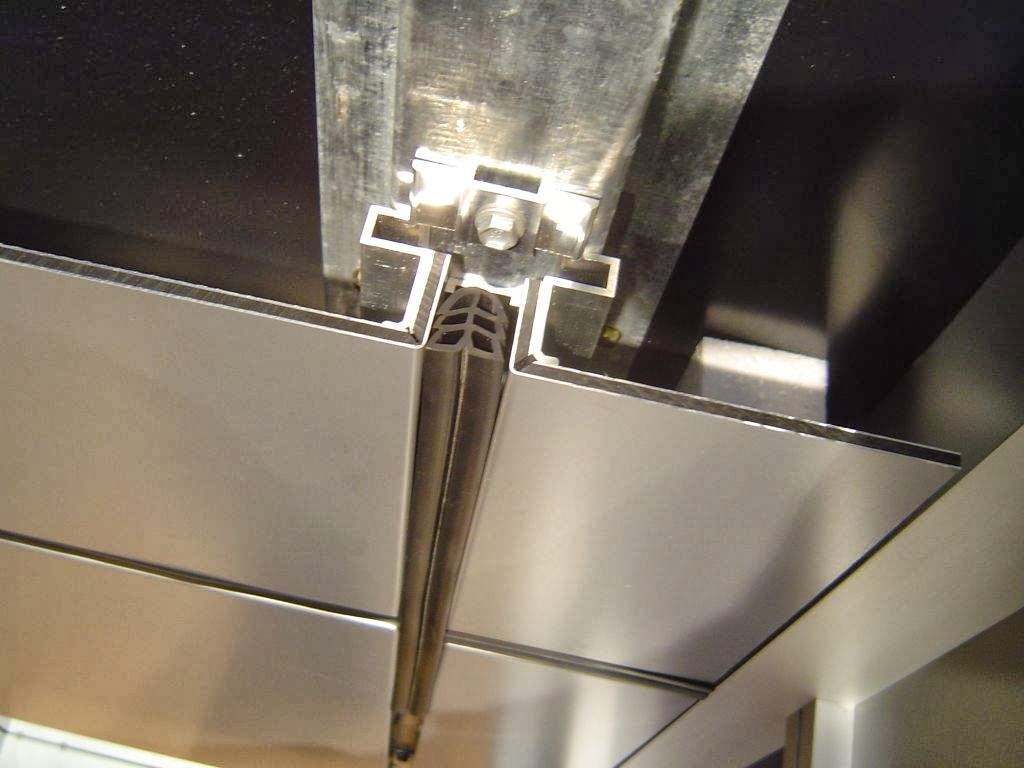

После фиксации в профиль нужно вставить резиновый уплотнитель для крепежа. Так можно избежать распространения коррозийных процессов.Иногда при самостоятельном монтаже вентилируемого фасада может возникнуть закупорка воздушной прослойки. Это связано с оседанием утеплительного слоя или мембраны вследствие плохой фиксации тепло- и ветрогидрозащитного слоя. В этом случае фасадные панели подвергаются дополнительной нагрузке, а если они изготовлены из винила (достаточно хрупкого и наименее прочного отделочного материала), то облицовка может либо намокнуть, либо деформироваться под нагрузкой. В таких случаях придется снимать панели и проводить ремонтные работы.

Виды вентилируемых фасадов

Теперь стоит выбрать подходящее изделие, которое будут обеспечивать защиту внешних поверхностей, создаст комфортное проживание внутри помещений. Стоит выделить самые лучшие вентилируемые фасады виды, выполненые из разных материалов. Чтобы надежными были вентилируемые фасады материал должен быть качественным.

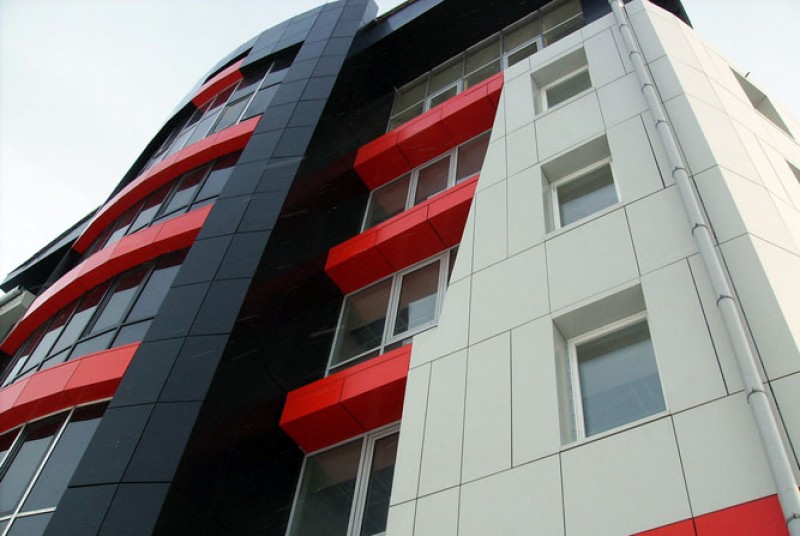

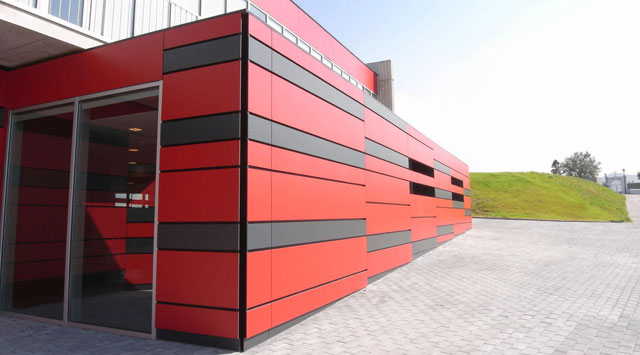

Алюмокомпозитные материалы

Вентиляция из этого материала на данный момент пользуется большим спросом, и все потому, что данные изделия обладают целым рядом положительных качеств:

длительный срок службы — изделия из этого типа материала могут простоять свыше 50 лет;
это материал не подвержен коррозийным воздействиям;
благодаря небольшому весу их достаточно просто и легко устанавливать. Кроме этого в дальнейшем они не будут оказывать нагрузку для стены;
обладает шумоизолирующими и антивибрационными свойствами;
монолитный компонент из алюмокомпозитного материала обладает высокой прочностью;
благодаря хорошей гибкости, из этого материала можно сделать различные криволинейные формы.

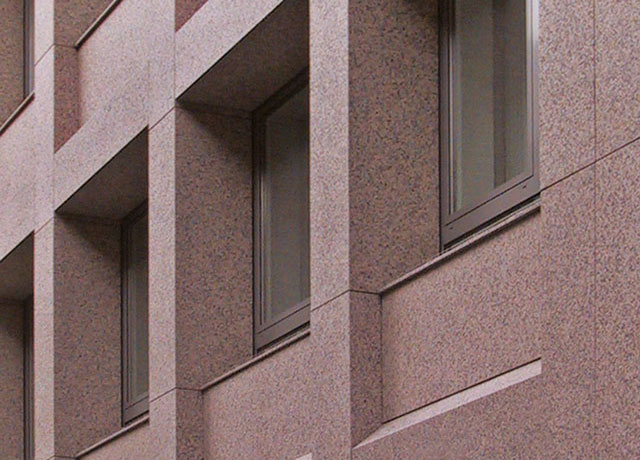

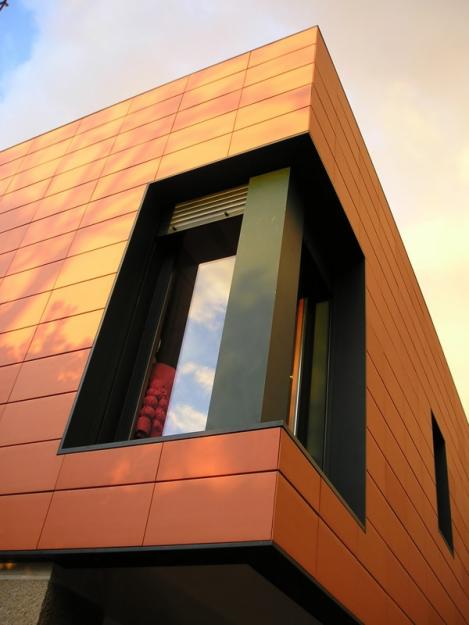

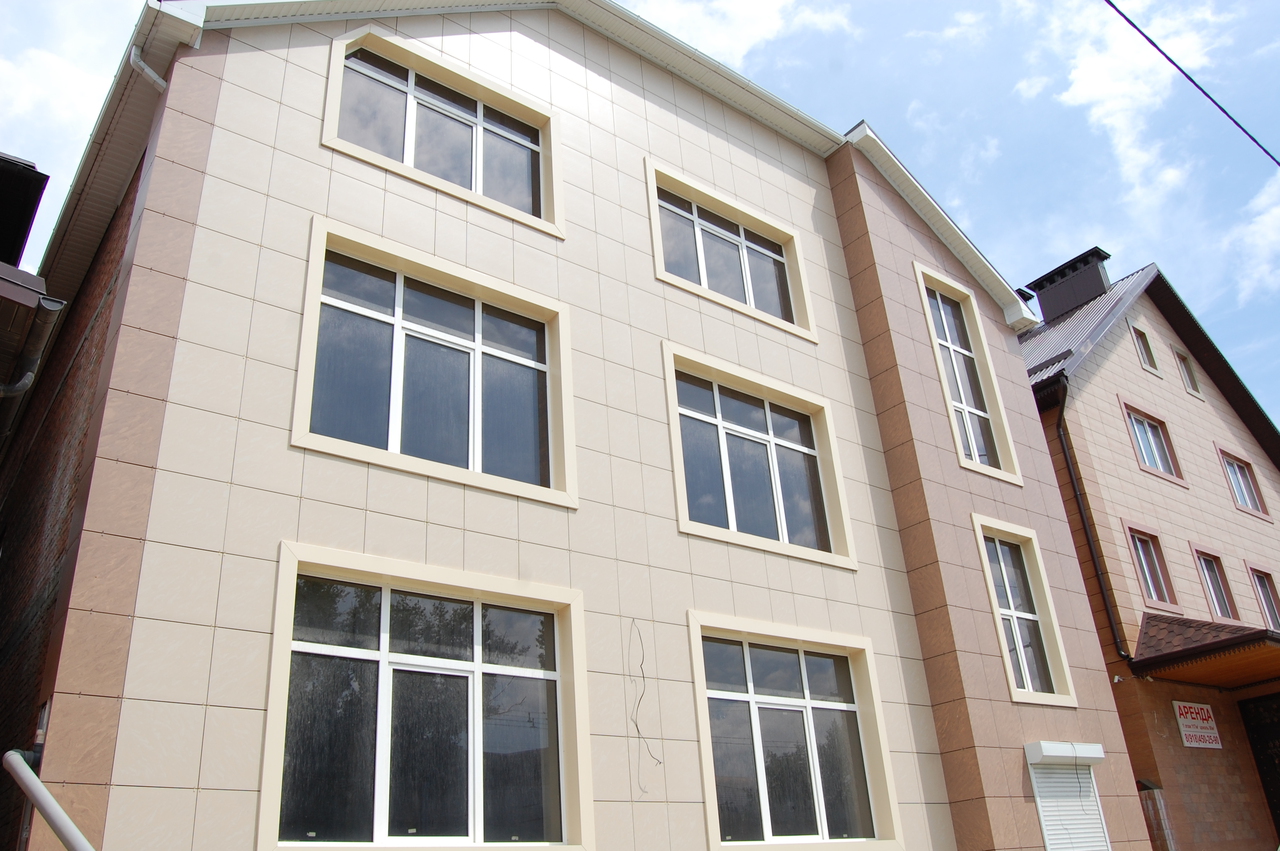

Керамогранит

Керамогранит — широко применяется в различных строительных работах. Монтаж вентилируемого фасада из керамогранита имеет целый достоинства

изделия имеют низкий уровень водопоглащения, поэтому воздействия атмосферных осадков не вызывают ухудшения качеств внешних стен строений;
обладают высокой морозостойкостью;
не подвергаются влиянию бытовой и атмосферной химии;
высокая устойчивость к загрязнениям;
вентиляция обладает экологичностью.

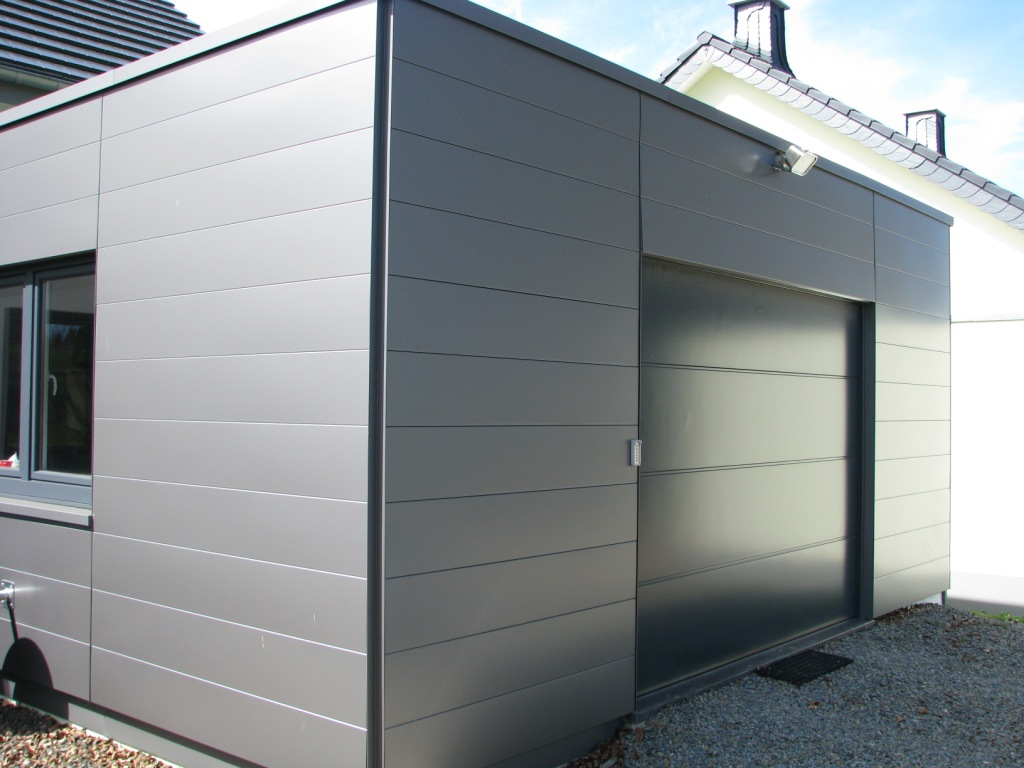

Металлические кассеты

Вентилируемый фасад из металлокассет монтируется из оцинкованного стального материала, который грунтуется и окрашивается. Монтаж вентилируемых фасадов в виде кассет производится на оцинкованную поверхность, на которой присутствует большое количество элементов, по этой причине процесс установки весьма трудоемкий.

К положительным качествам относят следующие критерии:

его можно применять для домов даже из дерева, потому что сооружение этого вида обладает высокой пожаробезопасностью. Кассеты разрешено устанавливать на сооружениях и больших зданиях. Также вентилируемые фасады для коттеджей станут самым подходящим вариантом облицовки;
кассеты имеют высокую устойчивость к постоянным перепадам температуры;
большой ассортимент расцветок и оттенков, которые придадут красивый вид.

Несмотря на наличие положительных качеств, вентилируемый фасад оцинкованной стали имеет негативные стороны – кассеты требуется периодически окрашивать, весьма сложный процесс установки из-за наличия большого количества элементов.

Натуральный камень

Конструкции из натурального камня пользуются большим спросом, это связано с их красивым и уникальным внешним видом. Но в связи с тем, что эти изделия имеют высокую стоимость, их применяют многие большие компании для облицовки больших зданий и сооружений.

Изделия из натурального камня обладают целым рядом положительных качеств:

прочность;
долговечность — конструкции из натурального камня смогут прослужить вечно;
обладает высочайшей устойчивостью к осадкам;
природный материал не оказывает негативного воздействия на здоровье, не выделяет токсичных веществ.

Клинкерная плитка

Вентилируемый фасад из клинкерной плитки выглядит красиво, необычно. Клинкерная плитка позволяет имитировать кладку кирпича, при этом она превосходит ее по энерго эффективности. Кроме этого клинкерная плитка не подвергается деформационным процессам здания, она не изменяет форму, не разрушается и не трескается. Клинкерная плитка станет прекрасным облицовочным материалом для жилых строений, подходит для крепления на дома из бруса.

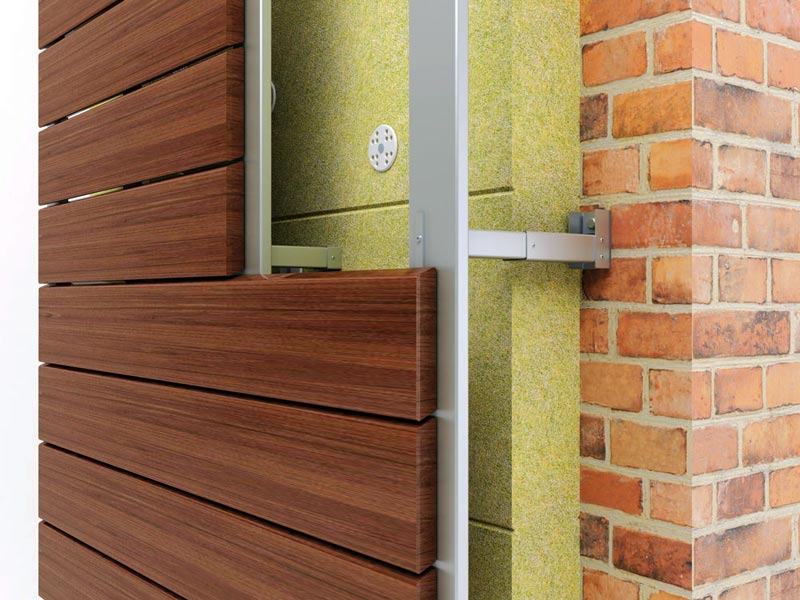

Деревянный материал

Вентилируемый фасад из дерева обладает целым рядом положительных качеств:

обеспечивает высокое утепление;
устраняет различные дефекты стены, которые ярко выделяются;
создает дополнительную прочность всего сооружения;
обладает звукоизоляционными свойствами;
повышает срок службы всего строения.

Деревянный фасад состоит из следующих частей – из слоя утеплителя, влагозащитной мембраны, вентиляционного зазора, финишного декоративного облицовочного слоя.

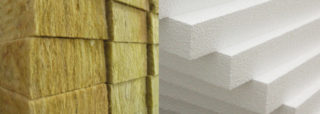

Выбор утеплителя

В качестве утеплителя обычно используется минеральная вата или пенопласт

Наиболее распространёнными утеплителями являются вспененный полистирол, экструзивный полистирол (пеноплекс), каменная (минеральная) вата.

Стекловата не подходит для вентилируемых фасадов, так как под влиянием влажности воздуха быстро слёживается, а намокнув, теряет теплоизолирующие свойства.

Вспененный полистирол (пенопласт) обладает низким коэффициентом теплопроводности, небольшой массой, защищает дом от ветра. Не требует монтажа пароизоляции, что снижает трудозатраты и общую стоимость отделки.

Пенопласт не впитывает влагу, самозатухание происходит через 3–4 секунды после прекращения воздействия открытого огня. Вспененный полистирол наиболее бюджетный вариант среди всех остальных — для утепления подойдёт материал типа ПСБ-15.

Каменная вата по теплопроводности примерно соответствует полистиролу, но обладает большим удельным весом. Для сохранения свойств понадобится установка мембран паро- и гидроизоляции.

Подсистема для вентилируемых фасадов – важный элемент. От правильного выбора зависит срок эксплуатации и внешний вид здания. Благодаря конструкции монтаж по силам провести самостоятельно за короткое время. Универсальные варианты крепления облицовки позволяют подобрать понравившееся покрытие, а с течением времени заменить его на новое без демонтажа направляюших.

Основные производители

Количество производителей элементов для создания вентилируемого фасада в стране превышает сотню. На лидирующих позициях компании:

Норд Фокс.
Краспан.
Зиас.
Сиал.
Олма.
Металл Профиль.

Большинство
производителей занимаются алюминиевыми системами, так как их можно крепить к
различным облицовкам. Этот вариант чаще предпочитают владельцы коммерческих
объектов.

Для
жилых домов, чтобы сэкономить деньги, предпочитают использовать окрашенные или
неокрашеные оцинкованные системы. Их количество составляет 40% рынка.

На
20% приходятся элементы из нержавеющей стали. Из обычно комбинируют с
оцинкованными профилями, так как такие подконструкции продаются лучше.

Согласно статистике, крепить навесные фасады больше предпочитают на жилые многоэтажные здания. 40% из них уже установили такие системы. Но только 3% владельцев коттеджей, загородных домов, дач и вилл отдают предпочтение данному варианту обустройства фасада.

Понятие о вентилируемом фасаде

Вентилируемый фасад — технология внешней отделки, позволяющая утеплить здание, защитить строительные конструкции от атмосферных воздействий, придать строению презентабельный внешний вид.

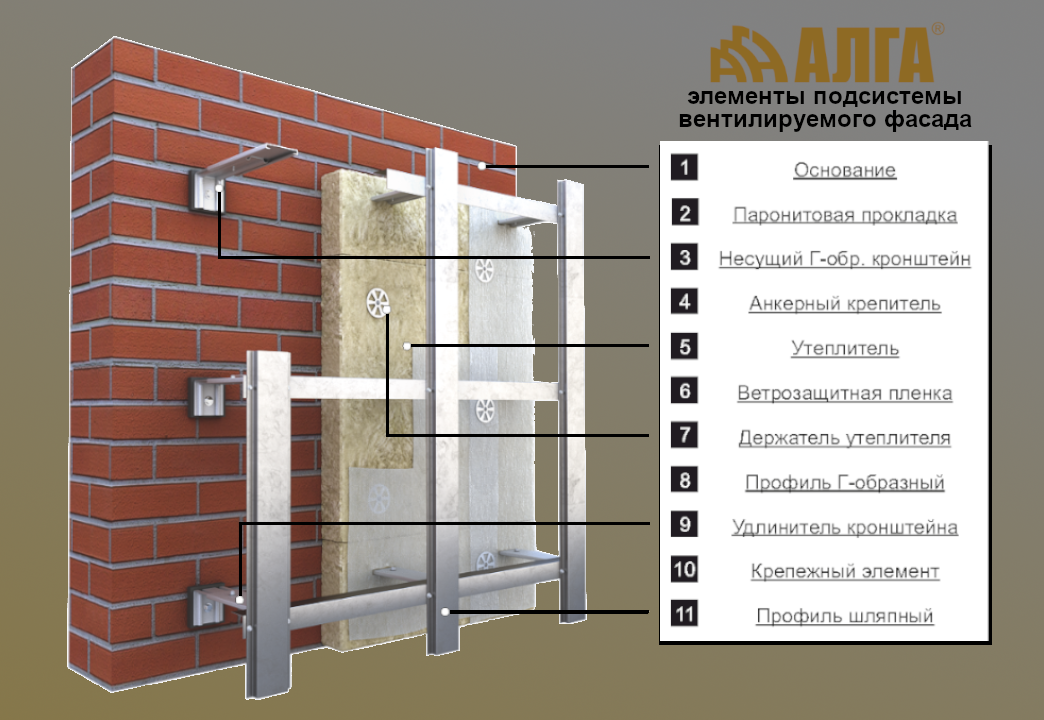

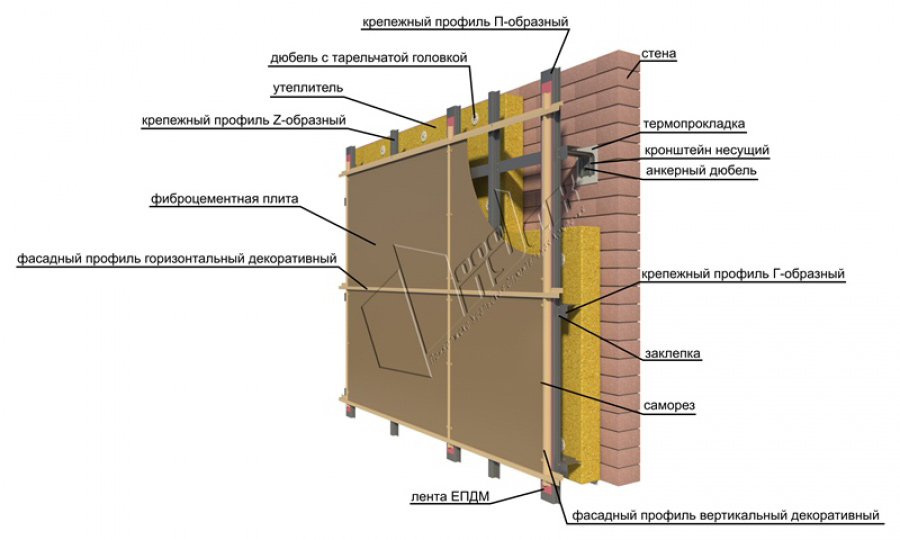

В состав конструкции входят несколько элементов:

Несущее основание — капитальная стена постройки, нуждающаяся в отделке и защите. На основание крепят все составные части.
Слой пароизоляции для предотвращения попадания конденсата в утеплитель.

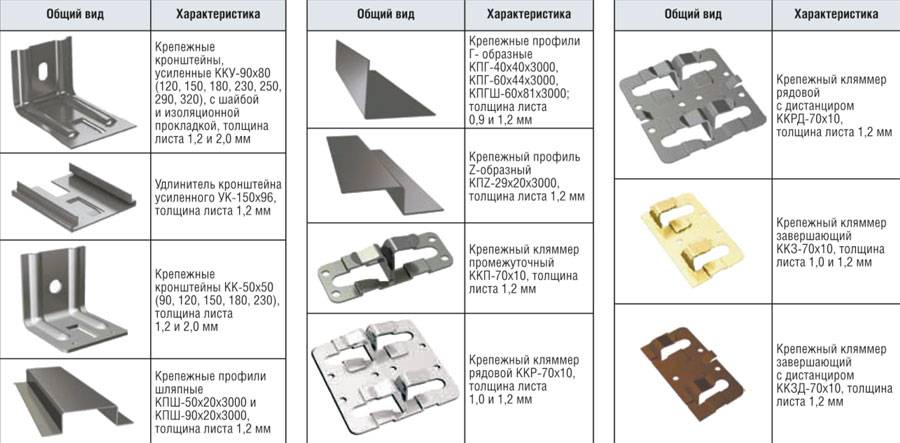

Подсистема для фасада, обеспечивающая надёжное, правильное крепление и создание вентилируемых зазоров.
Звукотеплоизолятор.
Ветровлагозащита со стороны фасада.
Декоративная отделка.

В сборе конструкция обеспечивает все возложенные на неё задачи.

Тип фасадной подсистемы и материалы для её изготовления выбирают в зависимости от характеристик финишной облицовки

Важно учитывать массу конструктивных элементов и стандартные способы крепления, наличие в продаже заводских метизов

После установки всех слоёв между внешней облицовкой и гидроизоляцией должен остаться вентиляционный зазор. Для этого предусматривают достаточную толщину планок или возможность их установки на кронштейны.

Причины наличия излишков влаги в несущих стенах

Образование влаги в несущих стенах обусловлены жизнедеятельностью внутри дома (приготовление пищи, влажные уборки, водные процедуры и так далее) и разницей температур внутри и снаружи здания. Эти условия способствуют увеличенной концентрации водяного пара во внутренней части строения. Это создает условия его перемещения наружу сквозь стены.

В стенах пар остывает до уличной температуры и становится жидкостью. Образовавшаяся влага и остается в этом пространстве, пагубно влияя как на строительный материал, так и на микроклимат помещений. Принцип навесной системы с воздушным зазором сводится к удалению влаги из воздушной прослойки за счет непрерывной естественной вентиляции.

Виды конструкций

Схема установки простого каркаса

Главное технологическое различие одной системы от другой – это направление и положение направляющих профилей. В большинстве случаев, положение задается исходя из размеров и особенностей облицовочного материала. Возможно вертикальное, горизонтальное или перекрестный способ с образованием ячеек.

Крепление вентилируемого фасада может выполняться разными методами, но в большинстве случаев, принято использовать следующие два способа:

монтаж фасадных кронштейнов к стене и фасаду здания – самый распространенный способ крепления подсистемы, обладающих надежным сцепление с поверхностью и простотой обустройства. Рекомендуется применять в том случае, если надежность несущих стен не вызывает опасений и проверена специалистами. Шаг между кронштейнами напрямую зависит от используемых фасадных панелей;
монтаж к межэтажным перекрытиям – данный способ применяется, если предыдущий вариант не подходит в силу конструктивных особенностей. Как правило, это рыхлость и хрупкость несущих стен. Для крепления подсистемы используют усиленные кронштейны с большей толщиной металла, которые монтируются на перекрытиях и балках здания.

Крепеж элементов отделки и облицовочных панелей, в свою очередь, также зависит от типа материала облицовки.

Кляммер

По виду крепежных элементов, подсистемы для вентилируемого фасада бывают со следующим способом навеса облицовочных панелей:

Открытый кляммерный способ – применяется для монтажа плит из керамогранита. Кляммер представляет собой пластину с выгнутым зажимами, которые надежно держат керамогранитную плиту. Изготавливаются из нержавеющей или оцинкованной стали. После монтажа открытые части обрабатываются порошковым способом, в цвет фасадного керамогранита.
Скрытый кляммерный способ – в отличие от предыдущего вида, зажим вставляется в торец фасадной плиты. Более дорогой метод крепежа, так как требует дополнительных затрат на торцевые пропилы.

Монтаж крепежной планкой – используется для крепления керамогранита и природного камня. Для фиксации планки, в плитах пропиливают торцевые пазы, которые обрабатываются силиконовым герметиком. За счет большого количества брака в процессе подготовки плит, данный метод применяется довольно редко и только если другие крепежные способы осуществить не удалось. Крепление на крючки – применяется для установки металлокассет. Крючок располагается в металлической профиле и надежно удерживает облицовочную плиту.

Основные составные элементы подсистемы

Заклепочный способ – используются для монтажа фиброцементных, композитных, оцинкованных и других типов плит. Для этого в направляющих и отделочных плитах сверлятся отверстия, после чего плотно закрепляется заклепкой. Несмотря на простоту монтажа, данный способ немного портит внешний вид фасада большим количеством заклепок. Анкерный способ – самый сложный и затратный вариант установки вентилируемого фасада, так как требует специального оборудования, для просверливания конусных отверстий под анкеры. За счет крепления с обратной стороны плиты, обеспечивает наиболее качественный и презентабельный вид фасада.

Как монтировать подсистему

Для того чтобы самостоятельно правильно установить подсистему вентилируемого фасада нужно придерживаться общих правил, которые могут немного отличаться в зависимости от выдранной конструкции и материала для облицовки.

Отступив от угла здания 15–20 см, нужно закрепить узловые элементы.
Дальше нужно просверлить отверстия под опорные кронштейны, установить и закрепить их с помощью анкерных дюбелей. Дюбеля, в свою очередь, нужно хорошо затянуть, используя шуруповерт.
Потом устанавливают переходную планку для профиля.
После этого оборудуют утеплительный слой. В материале проделываю дыру, и надевают на кронштейн

Излишки на крайнем участке лучше не обрезать, а осторожно заправить, чтобы защититься от возникновения мостиков холода.
Зафиксировать утеплитель нужно дюбелями (5 шт. на метр квадратный).
Следующий слой — это звукоизолирующая мембрана.
Последним этапом будет установка направляющих профилей

Для этого применяют саморезы или заклепки из стали.

После окончания установки подсистемы, приступают к монтажу отделочного материала.

Особенности монтажа подсистем вентилируемых фасадов
