Подсветка для унитаза с датчиком движения: описание и особенности, модели

Необходимость подсветки и принцип работы

Встроенный датчик движения позволяет не включать освещение в ночное время. Особенностью аппарата является возможность рассеивать антибактериальный состав в помещении благодаря ультрафиолетовым лучам. Устройство не раздражает глаза ярким светом в ночное время.

Система работает в автоматическом режиме. Может бороться с неприятными запахами без применения химических средств.

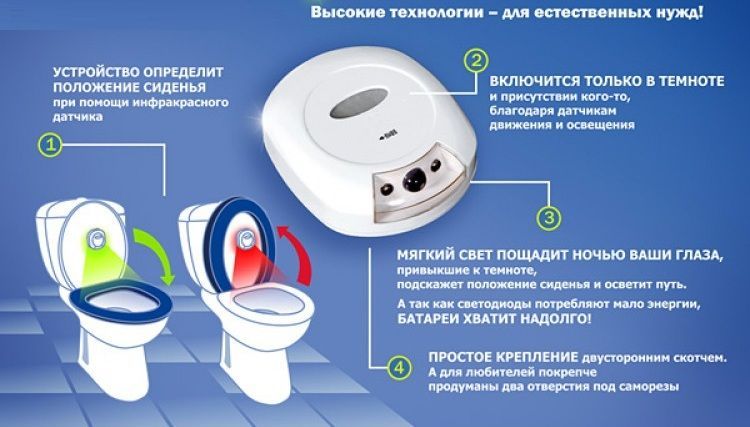

Принцип работы устройства прост: если уровень освещенности снижается до заданного программой значения, а человек находится на расстоянии не более 3 м от унитаза, подсветка включается. В дневное время эта функция не используется. За ее блокировку отвечает датчик освещенности.

Микроволновой сенсор

Микроволновой датчик

Микроволновой датчик регистрации движения, так же как и ультразвуковой, относится к группе активных устройств. В данном случае сенсор воспринимает электромагнитную волну с частотой 5,8 ГГц. В результате такой прибор представляет собой мини-радиолокационную станцию.

В ходе своей работы датчик излучает радиоволну, которая, отражаясь от всех поверхностей, возвращается к прибору обратно. По полученному сигналу прибор фиксирует изменения. Если они имели место быть, то устройство активирует включение света.
Очень часто данный тип датчиков, как и ультразвуковой, используется как элемент охранных систем. Но для туалета, конечно же, такие возможности будут лишними.
Из преимуществ использования микроволновых датчиков в туалете можно выделить следующие моменты:

небольшие габариты;
имеют большой радиус действия. При определенных видах настроек это параметр можно уменьшить или увеличить;
высокая точность в работе.

Но здесь имеются и недостатки:

высокая стоимость;
большая специализация для работы на улице;
возможны ложные срабатывания;
нежелательное нахождение в непосредственной близости от прибора людей или животных (в туалете этого невозможно избежать). Это связано с тем, что СВЧ излучение, которое имеет датчик, является вредным для здоровья человека.

Таким образом, микроволновые устройства для работы в туалете также не подходят.

Выбор датчиков движения

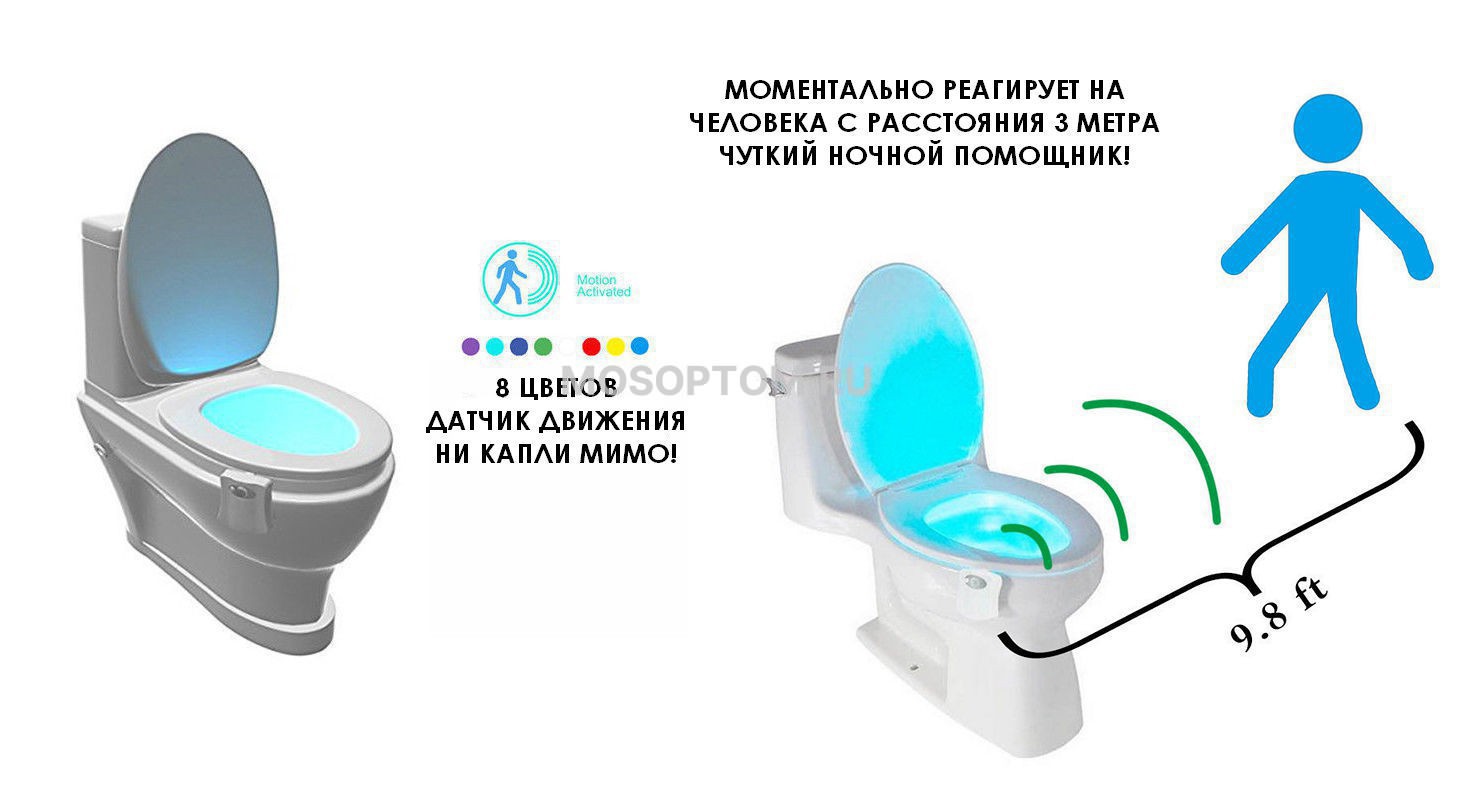

Благодаря датчику движения нет необходимости вручную включать и выключать свет. Эта функция особенно полезна в темном узком коридоре, загроможденном вешалками и шкафчиками. К тому же напольная подсветка всегда выглядит необычно и современно. Датчики движения обычно делятся на две группы:

Инфракрасный.
Ультразвук и микроволновка.

Ультразвуковые

Встречаются и датчики этого типа, однако для них характерен один существенный недостаток — они негативно действуют на домашних животных. Дело в том, что ультразвуковые устройства посылают не световые сигналы, а звуковые. Человеческое ухо не слышит их, но у животных более чувствительный слух. Ультразвук действует на них как раздражитель.

Инфракрасные

Инфракрасные датчики — одни из самых современных и удобных в использовании. Они защищены от случайного включения и не реагируют на падение куртки с вешалки или домашнего животного. Принцип работы инфракрасного датчика заключается в отправке сигналов и получении информации от специального приемника. Если волны прерываются, датчик срабатывает: включается подсветка.

Назначение

Направляясь ночью в туалет, человек обычно находится в полудреме. Включать свет не хочется, поскольку он слепит и доставляет массу неудобств. Но и без него никак не обойтись. В таких случаях сильно выручает подсветка для унитаза. Ее свет не слишком яркий, но является достаточным для мягкого освещения помещения.

Особые функции на осветительные приборы для унитазов не возлагаются. Они являются приятной мелочью, которая повышает комфорт человека и делает его жизнь еще более удобной. Также с ними туалет становится более привлекательным и необычным. Гости обязательно оценят такое новшество и будут в полном восторге от него.

В некоторых моделях присутствуют ультрафиолетовые излучатели, которые оказывают антибактериальное и обеззараживающее воздействие. Такое дополнение расширяет возможности устройства и делает его более полезным для человека.

Это интересно: Умные унитазы: интеллектуальная сантехника для комфорта

Как подключить датчик движения в туалете

Перед тем, как перейти к подключению датчика освещения к источнику света, необходимо принять решение, будет ли использоваться в схеме выключатель.

Дальше необходимо продумать размещение датчика. При этом нужно учесть высоту его установки (в соответствии с рекомендациями производителя) и охватываемую площадь.

Традиционно электрики рекомендуют производить подключение датчика (детектора) и связанного с ним потребителя через отдельный контур. В остальном процедура будет зависеть от того, двух или трехпроводной прибор куплен. В первом случае установка аналогична подключению обычного выключателя: фаза подводится к датчику, а от него уже к светильнику. Установку таких датчиков нередко производят в стандартные подрозетники.

Для подключения через отдельный контур необходимо завести в квартиру трехжильный кабель от автомата в распределительном щитке. В распределительной коробке уже в помещении нужно:

Соединить ноли заведенного кабеля и светильника.
Фазу с автомата присоединить к жиле, идущей на датчик.
Вторую жилу в кабеле датчика — к светильнику.

На самом датчике фаза подключается к клемме с обозначением L. Вторая жила — к клемме, возле которой размещают символ, обозначающий нагрузку.

В том случае, если приобретен датчик типа трехпроводной, в распределительную коробку придется завести три кабеля: от автомата, от светильника, от датчика.

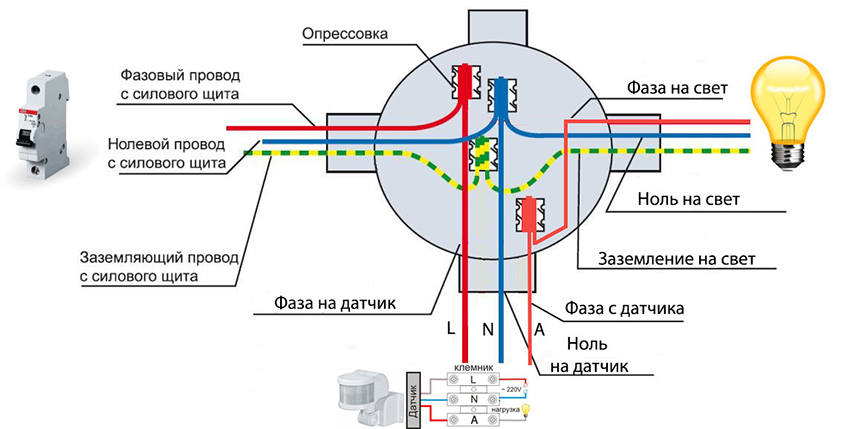

Используемая в таком случае схема подключения ниже:

Преимущества и недостатки подсветки для унитаза с датчиком движения

Ультрафиолетовые лучи убивают бактерий

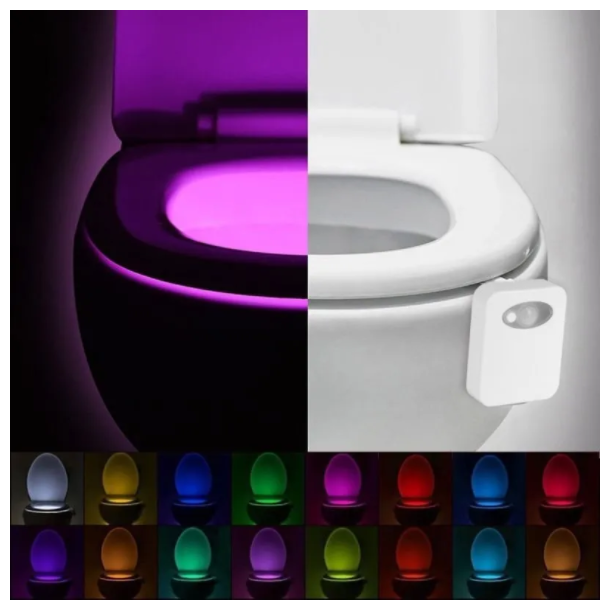

Светодиодная подсветка для унитазов появилась сравнительно недавно, но уже успела привлечь внимание пользователей. Приобрести ее можно в магазинах бытовой техники и через интернет. Достоинства устройства:

Достоинства устройства:

возможность работать автономно – заряд элементов питания расходуется медленно,
подходит для применения в любом помещении или в уличной кабинке,
простая конструкция, обеспечивающая интуитивное легкое управление и настройку,

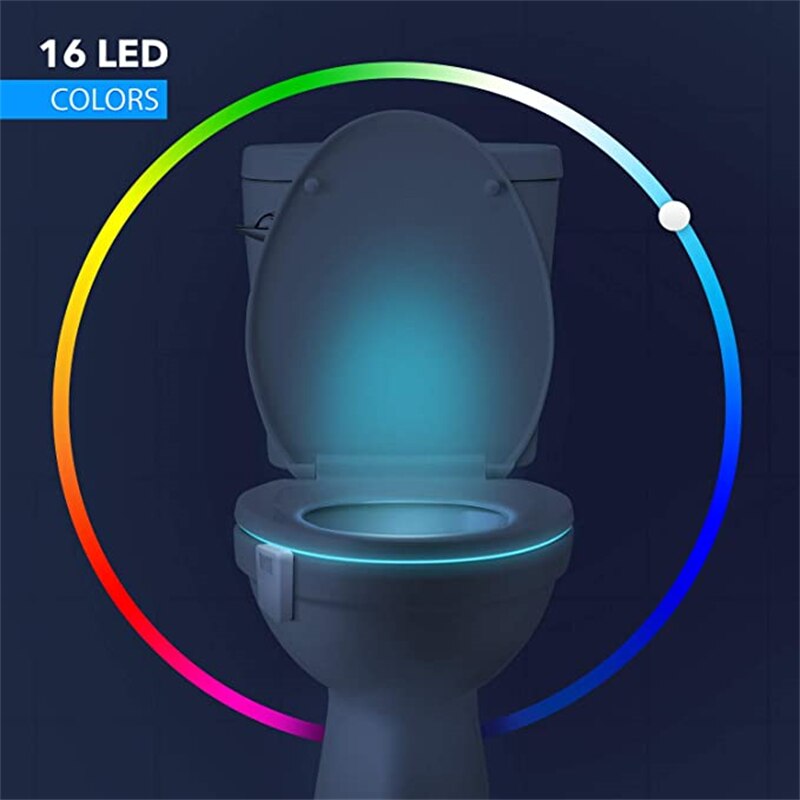

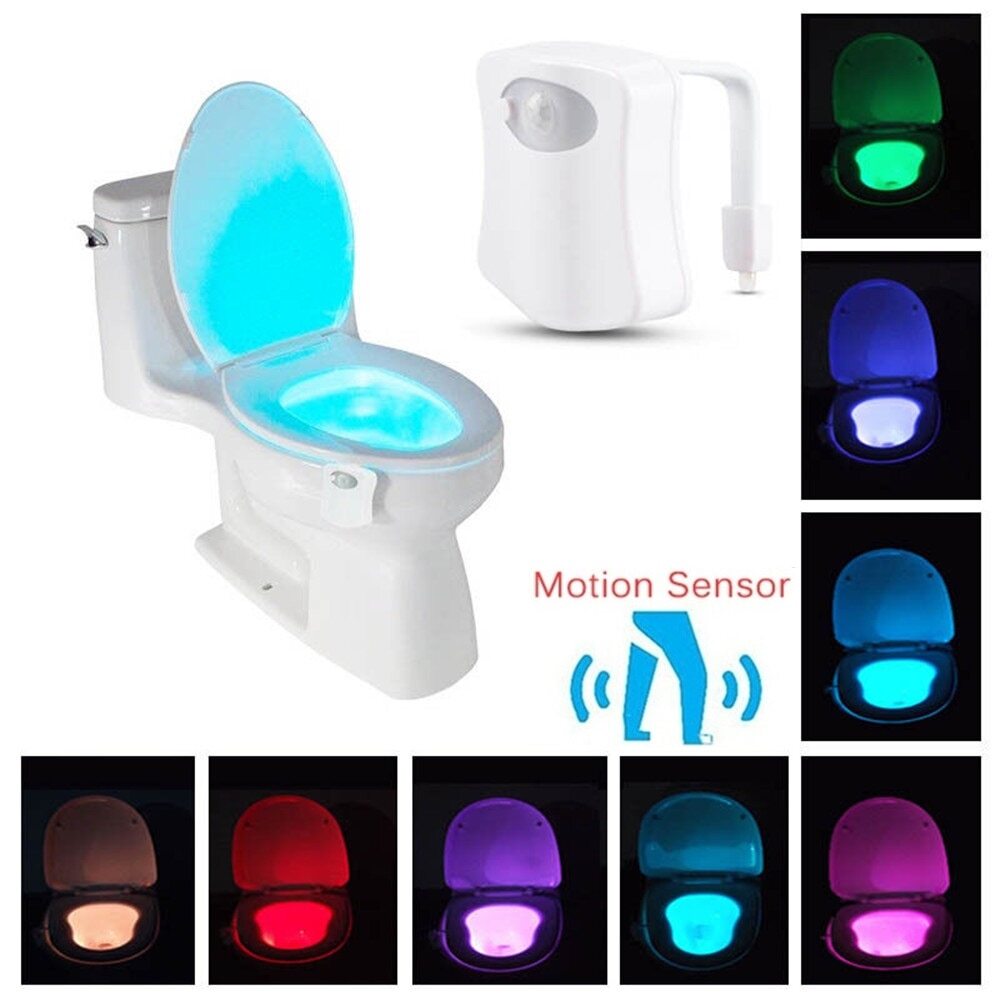

выбор режимов освещения и его оттенка – можно запустить программу, которая каждые 15 секунд будет менять цвет,
уменьшение затрат на электроэнергию,
полная автоматизация процесса – человеку в темноте не приходится искать кнопку для включения аппарата,
мягкое излучение света – он не ослепляет человека, не раздражает глаза,
стабильность функциональности,
небольшая стоимость.

Корректный монтаж возможен при стандартных размерах ободка

При всем обили положительных качеств у аппарата есть и недостатки.

Особенности монтажа определяются шириной ободка сантехнического прибора. Если унитаз имеет нестандартные размеры, фиксация подсветки затрудняется.
Провода подсветки размещаются под сиденьем унитаза, поэтому существует риск их механического повреждения.
Аппараты, которые оснащены дополнительными функциями, имеют высокую стоимость.

При соблюдении инструкции по применению изделие прослужит длительное время.

Микроволновой сенсор

В ходе своей работы датчик излучает радиоволну, которая, отражаясь от всех поверхностей, возвращается к прибору обратно. По полученному сигналу прибор фиксирует изменения. Если они имели место быть, то устройство активирует включение света. Очень часто данный тип датчиков, как и ультразвуковой, используется как элемент охранных систем. Но для туалета, конечно же, такие возможности будут лишними. Из преимуществ использования микроволновых датчиков в туалете можно выделить следующие моменты:

небольшие габариты;
имеют большой радиус действия. При определенных видах настроек это параметр можно уменьшить или увеличить;
высокая точность в работе.

Но здесь имеются и недостатки:

высокая стоимость;
большая специализация для работы на улице;
возможны ложные срабатывания;
нежелательное нахождение в непосредственной близости от прибора людей или животных (в туалете этого невозможно избежать). Это связано с тем, что СВЧ излучение, которое имеет датчик, является вредным для здоровья человека.

Таким образом, микроволновые устройства для работы в туалете также не подходят.

Интеллектуальная подсветка для унитаза в сельском туалете. Свет в каждый туалет!

Всем привет. Сегодня на обзоре достаточно интересный и интеллектуальный товар. Речь идёт об «умной» подсветке для унитаза, которую впрочем можно приспособить и для других нужд. Прибор наделён датчиком света (фоторезистор) и инфракрасным датчиком движения. Прибор предоставлен магазином rumall.com.

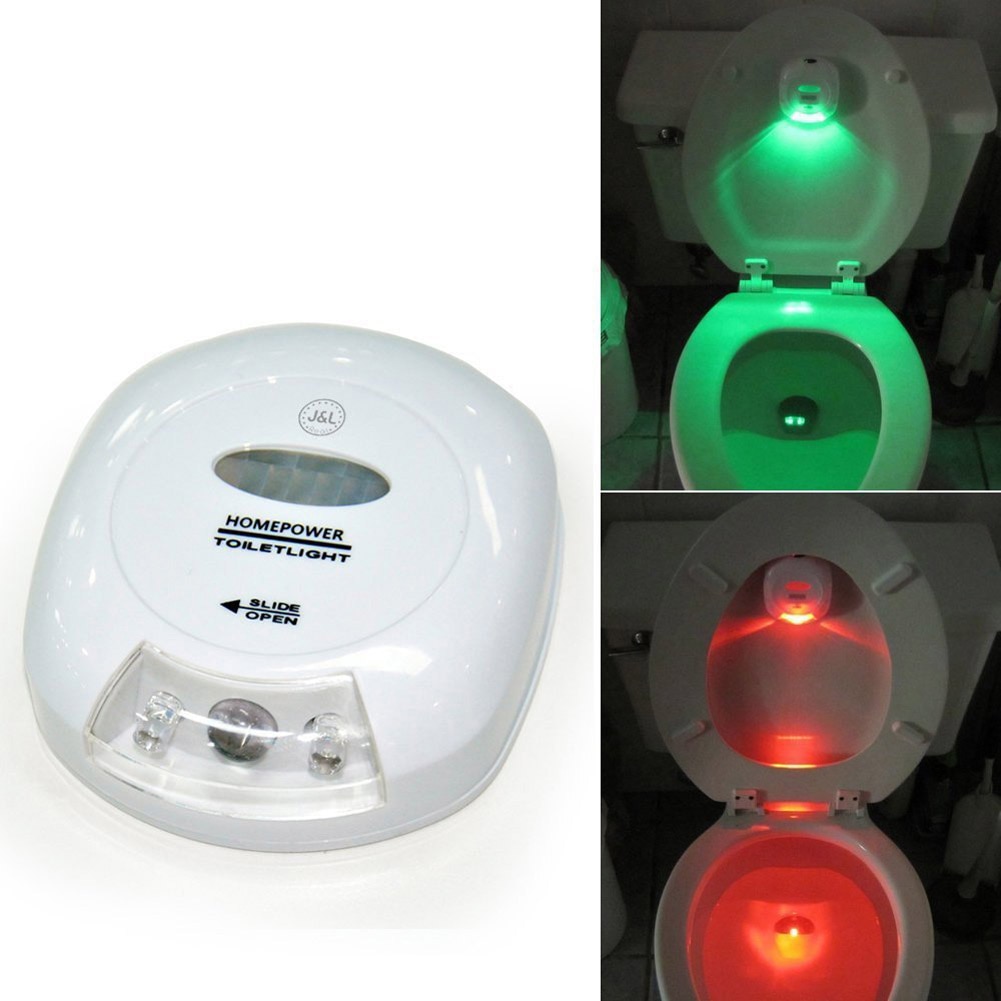

Внешний вид прибора:

Инструкция по эксплуатации:

Из данного манускрипта видно, что прибор работает при соблюдении следующих условий: 1) В помещении где установлен прибор должно быть достаточно темно. 2) Должно быть задектировано движение.

Если условие 1 соблюдено, и выполнено условие 2, то подсветка включится (ровно на 2 минуты).

Так же, нам резонно сообщают что инфракрасный сенсор прибора должен просматривать входную дверь, дабы детектировать движение объекта идущего к толчку)).

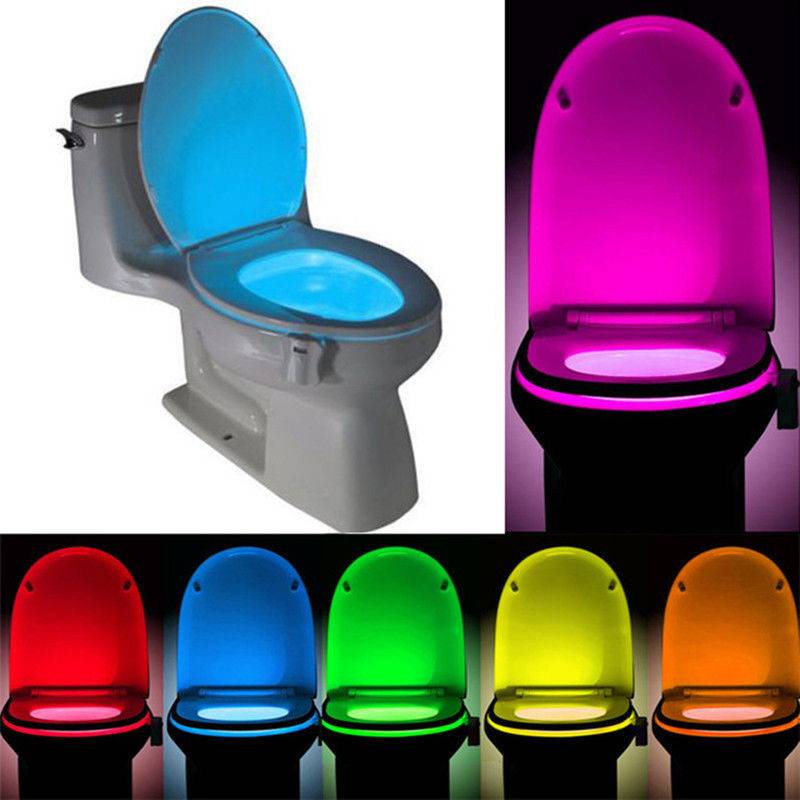

Нажимая кнопку, можно выбрать либо конкретный цвет свечения, либо задать режим смены цветов. Прибор работает действительно именно так как описано в инструкции, смотрим видео:

Особенности эксплуатации На мой взгляд, единственное логичное применение данного прибора — эксплуатация в сельской местности, в туалете где нет света. Для городской квартиры это сомнительное приобретение. Более того, сейчас зачастую у многих в сельском туалете есть унитаз. Если унитаза нет, то можно приспособить данный прибор как мини светильник и скрасить две минуты своего прибывания (или больше) в этом чудном месте)).

Я производил тестирование в квартире, но смысл от этого не меняется.

Прибор должен быть установлен следующим образом, при условии что унитаз стоит напротив входной двери:

А вот если использовать прибор с сиденьем, то не каждое сиденье подойдёт, моё не подошло:

Длины гибкого фиксатора просто не хватает чтобы зафиксировать прибор на сиденье.

Про проблемы с загрязнением прибора при длительной эксплуатации я говорить не буду, оставлю это на растерзание вашей фантазии)).

К сожалению, маркировки затёрты. Пайка вполне нормальная.

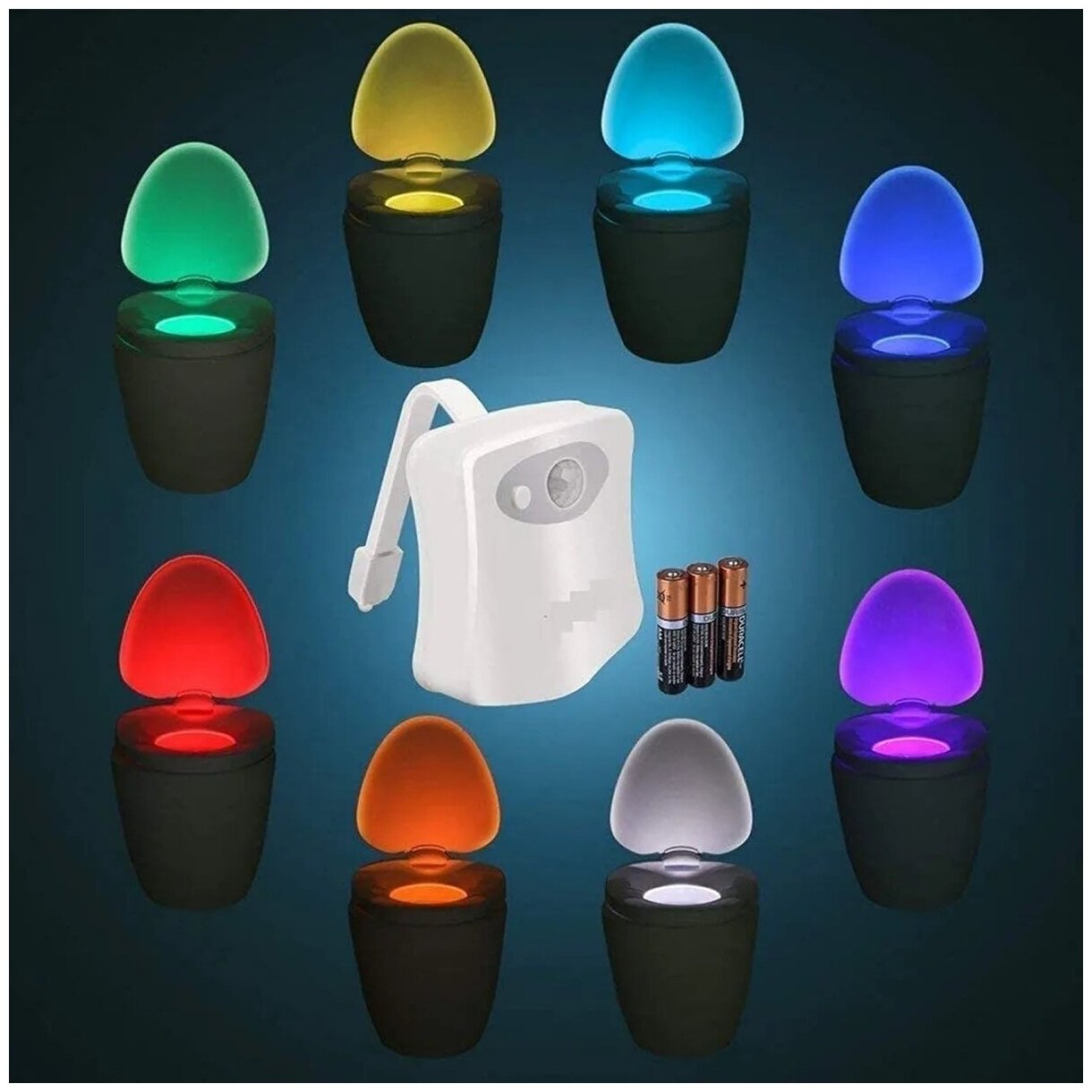

Потребление: Так как прибор работает от трёх батареек AAA, просто необходимо замерить сколько он потребляет в режиме ожидания и при работе светодиода.

Батарейки у меня были уже немного подсевшие, но существенного влияния на измерения это не оказало, так как токи достаточно малы.

Судя по показаниям, ток 73 мкА.

P.S. При измерении я не переключал тестер на микроамперы, так как изначальный ток выше допустимых 200мка.

Ток при работе светодиода я не стал фотографировать, так как он плавает в зависимости от цвета свечения, и составляет в среднем 36мА. Мощность тут явно не 1 Ватт как заявлено, но оно и не нужно, прибор светит в темноте достаточно ярко, всё что нужно видеть вы увидите)).

Прибор достаточно интересный (с технической точки зрения) и не особо дорогой, работает именно так как задумано, именно так как можно представить себе перед покупкой.

По сути, его стоимость оправдана, но есть нюансы в установке и эксплуатации данного прибора. Его удобно использовать тем кто эксплуатирует унитаз только в режиме писсуара.

На мой взгляд, именно момент с установкой и последующей эксплуатацией продуман не до конца. Возможно, стояло бы продумать иное крепление, например с использованием липучки, что позволило бы крепить его например к бачку, что было бы, как мне кажется, более верным и удобным (универсальным) решением. Либо, производителю можно было бы сделать собственное сиденье под этот прибор.

В принципе, продумать крепление можно самому, и тем самым получить годный аппарат, если вы в нём нуждаетесь.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Источник

Основы установки датчиков для включения освещения

Чтобы сделать правильную установку необходимо использовать специальную инструкцию, более детально ознакомиться с которой вы сможете ниже. Причем руководствоваться нужно специальной схемой подключения.

Один из схематических вариантов датчиков движенияИсточник svetilnik220.ru

Дальнейшее подключение следует проводить только в соответствии с рекомендациями к оборудованию от производителя и руководствоваться следующими правилами.

Выполняя крепление, нужно внимательно следить за тем, чтобы все проводники коммутировались правильно: фаза к фазе, ноль к нулю, заземление к заземлению.
Если кабель состоит из трех жил, то его обязательно прокладывают через щиток в целях безопасности.
Монтаж проводников следует выполнять только в специальных клеммах, ни в коем случае не нужно делать перемотку их между собой из-за опасности короткого замыкания.
Выбирать место фиксации сигнализатора для автоматического включения освещения для туалета необходимо так, чтобы на устройство было исключено попадание солнечного света.
Обязательно отказаться от монтажа в местах с рядом установленными и работающими электроприборами: камином, кондиционером, микроволновкой и прочими.
Устанавливать автоматическое устройство нужно на такую поверхность, которая не будет подвергаться вибрациям: например, при хлопанье дверями.
При подключении электричества к сети важно исключить скачки номинального тока, если все-таки это происходит, лучше установить стабилизатор.

После установки, нужно еще и правильно настроить устройство.

В чем польза подсветки

Вам знакома ситуация, когда вы проснулись, потому что захотели в туалет, с трудом слезли с кровати и когда дошли до цели, вам очень не хочется включать свет. Яркий свет сильно раздражает человека в сонном состоянии, и окончательно просыпаться вряд ли захочется. Если у вас есть дети, то эта проблема еще более актуальна. Дети могут спросонья не включить свет и сделать свои дела мимо цели.

Конечно же, никто не запрещает вам ее использовать и в других целях. Прежде всего, это портативный осветительный прибор, который работает от батареек и включается при отсутствии света и присутствии человека. Значит, что его можно использовать в любом удобном для вас месте, а не по прямому предназначению.

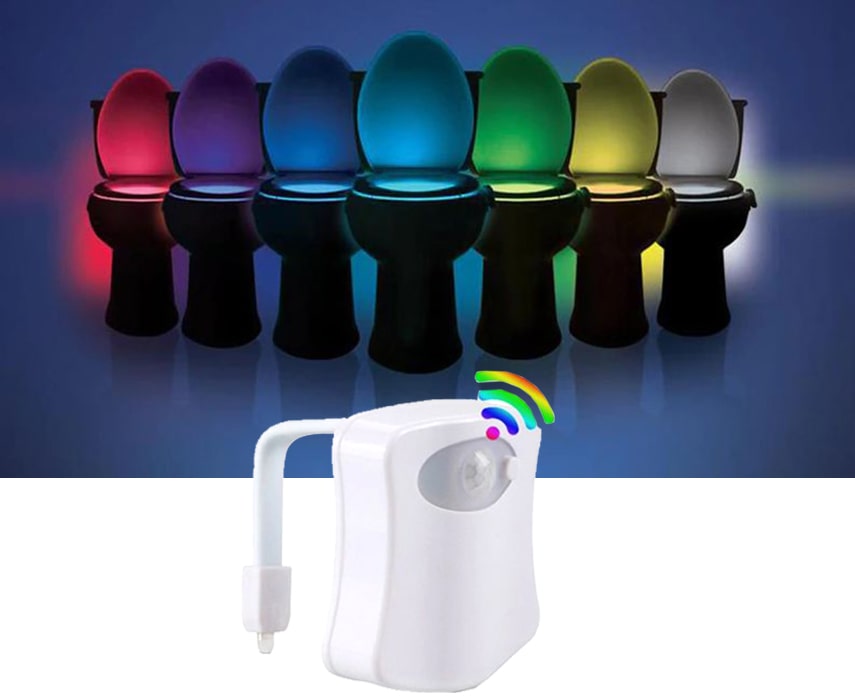

Выбираем подсветку для унитаза с датчиком движения

В чем польза подсветки

Принцип работы

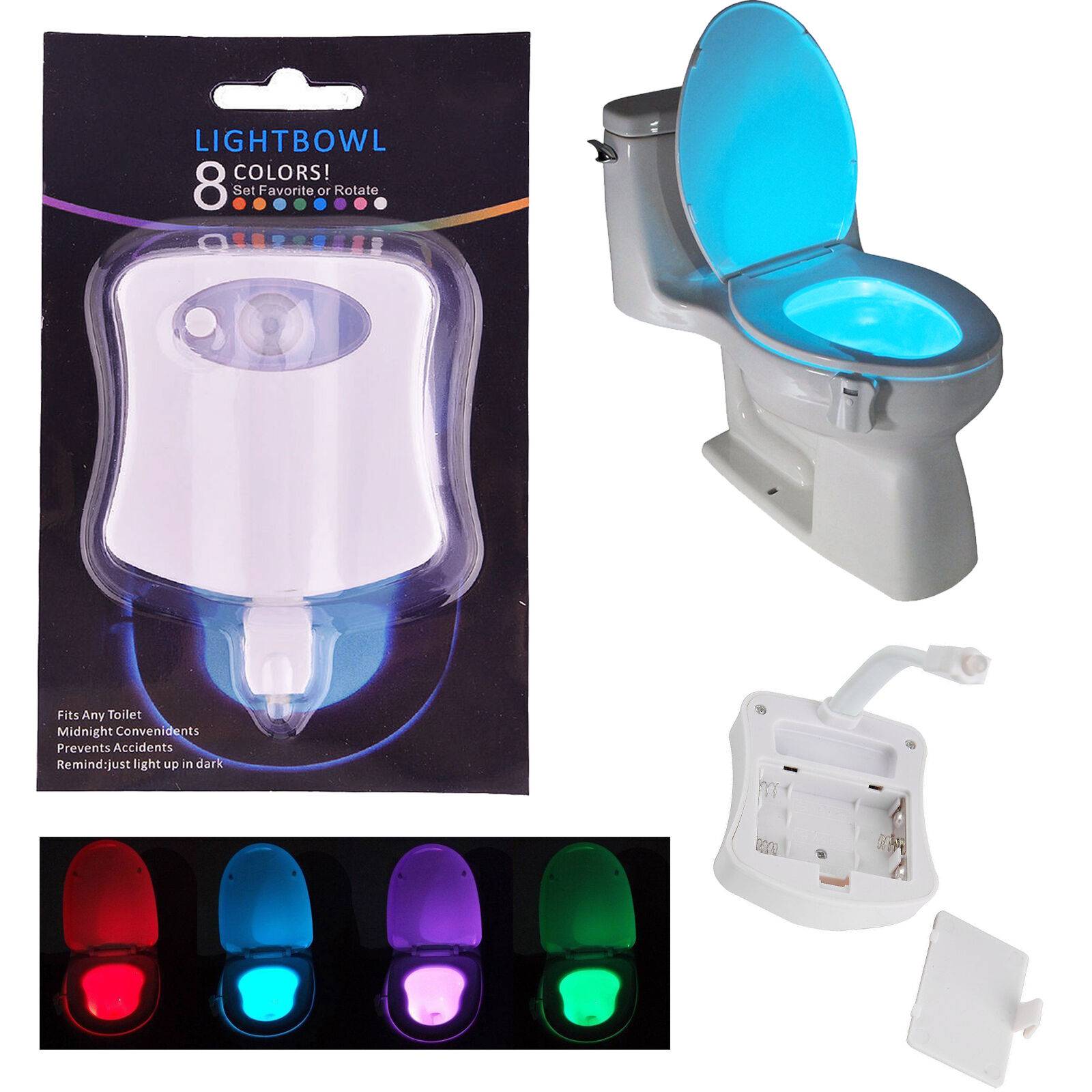

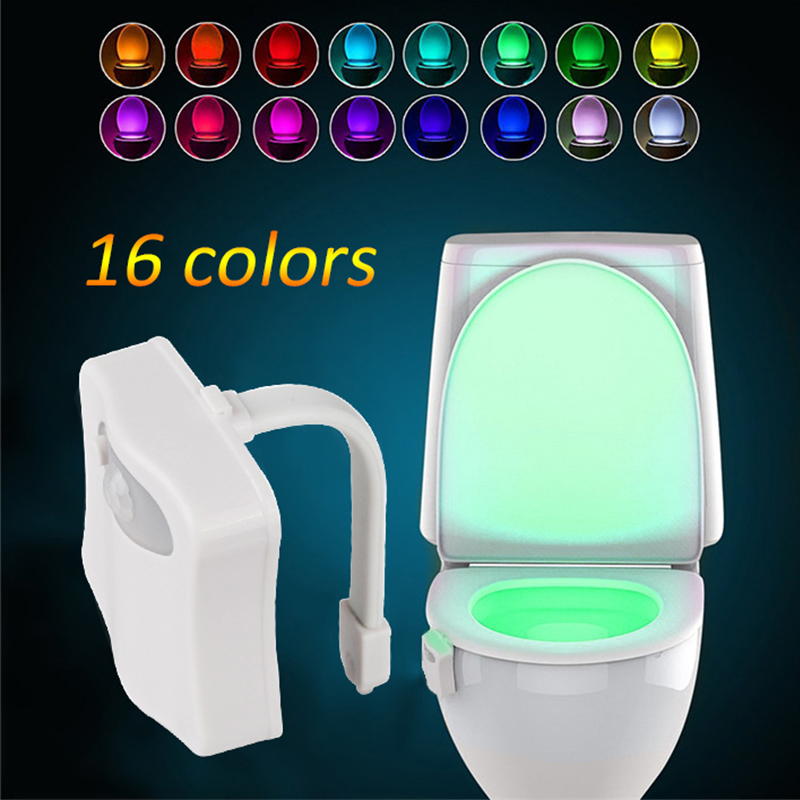

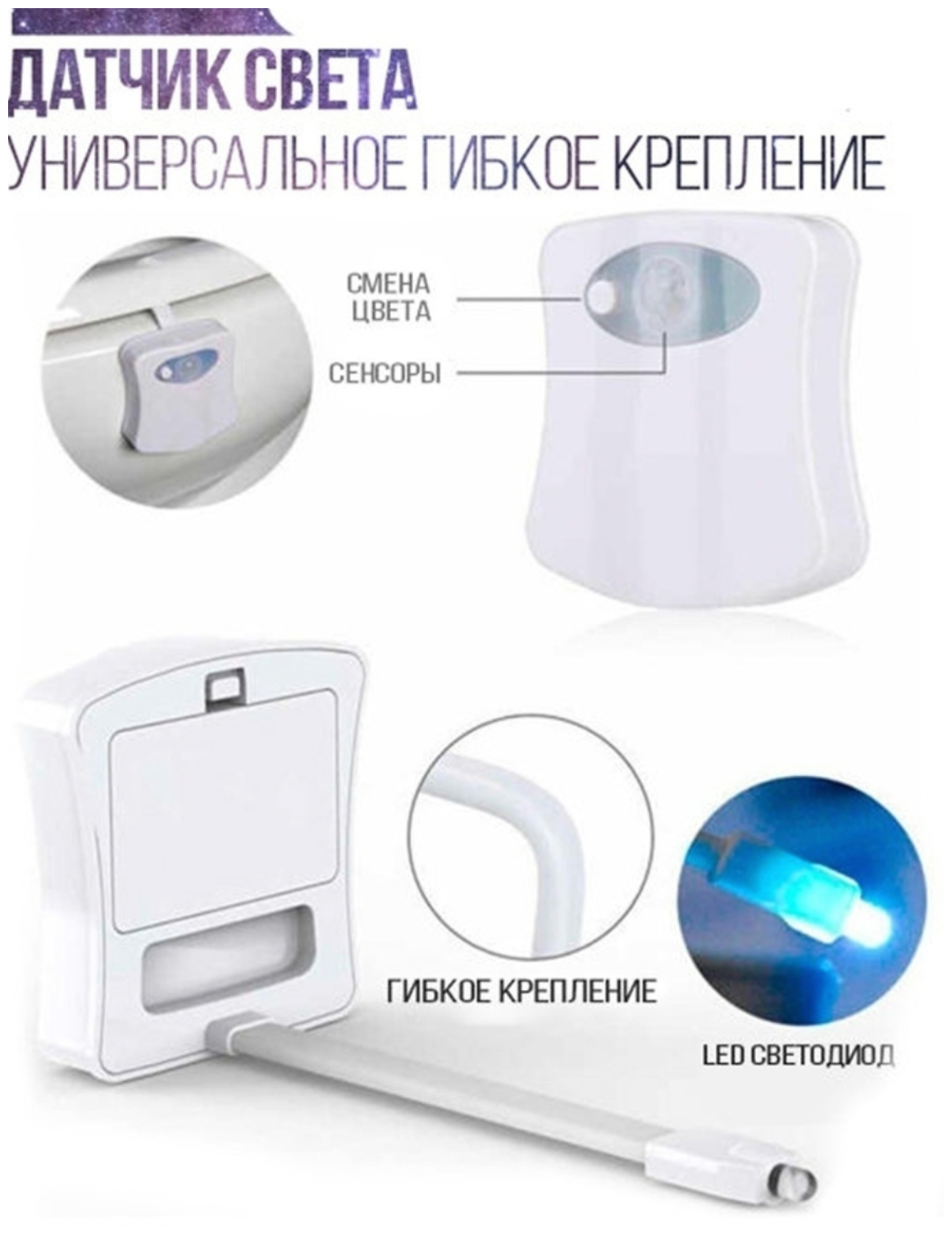

Начнем с обзора конструкции. Прибор представляет собой две части – светодиоды и блок управления. Они соединены между собой жестким крюком. Подсветка вешается на чашу унитаза светодиодами внутрь, блок с датчиками, кнопками и батарейками остается снаружи. Принцип крепления напоминает тот, что используется на освежителях для унитаза.

В светящейся части установлены 1 RGBW-светодиод типа SMD 5050, и 1 светодиод, излучающий в УФ-спектре. Производители позиционируют УФ-светодиод как средство для дезинфекции унитаза, однако, это весьма сомнительно. Дело в том, что длины волн ультрафиолетового спектра, которые оказывают влияние на живые организмы, отличаются от тех, что излучаются 5-миллиметровыми светодиодами, да и их мощность оставляет желать лучшего.

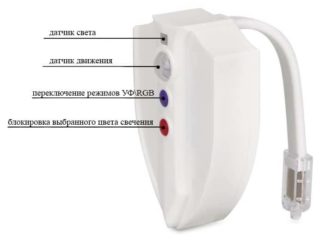

В актуальной версии этого прибора установлены датчик освещенности и ИК-датчик движения, так называемый PIR сенсор. Если вы заходите и включаете общее освещение, подсветка не будет работать. А если вы заходите в комнату в темноте, то автоматически включится подсветка. Подсветка питается от трех батареек типа ААА.

Кроме датчиков и светодиодов, на приборе есть две кнопки. Одна из них кнопка переключения RGB-UV светодиод, вторая – фиксирования цвета свечения. Когда вы включите прибор, он будет переливаться всеми цветами радуги, если вы хотите, чтобы унитаз освещался конкретным цветом – то нужно нажать на эту кнопку, при повторном ее нажатии снова будет включен режим перебора цветов.

Как монтировать плинтус с подсветкой

Разберем пошагово, как самостоятельно выполнить все этапы работы. Рассмотрим вариант, при котором светодиодная лента расположена в алюминиевом профиле под углом к потолку.

Что потребуется

Перед установкой подготовьте:

потолочный плинтус с каналом;
Светодиодная лента с выбранными характеристиками (общая длина — не менее периметра помещения);
блок питания, рассчитанный на мощность не меньше суммы всей подсветки (лучше брать с запасом);
алюминиевый профиль (при необходимости со светодисперсным экраном);
угловые кронштейны (с одной стороны 3-4 см);
крепеж: дюбели, шурупы и клей для плинтуса (подойдет универсальный «Момент Установка», но лучше использовать специальный для мебели из полиуретана, например «ORAC Decofix Pro»);
мягкий провод (около 6-7 метров, достаточно сечения 1,5 мм²).

Крепление профиля для ленты

Положение профиля определяет угол, под которым свет будет падать на потолок. Если приклеить светодиодную ленту к стене, все неровности и мелкие неровности поверхности станут заметны. А если разместить его перед потолком, то получится узкая полоска света, недостаточная для полноценного освещения. Поэтому крепить профиль лучше не непосредственно к стене, а через кронштейны. К тому же их можно немного наклонить в сторону комнаты.

На каждый профиль длиной 2 метра достаточно трех углов (два по краям и один в центре). Их устанавливают по периметру на одинаковой высоте. При установке используются анкеры. Затем профиль прикручивается к кронштейнам, углы стыкуются под углом 45 градусов.

Укладка и подключение ленты

Когда профиль полностью установлен, внутри него помещаются светодиоды. Лента продается в рулонах по 5 метров и нарезается на необходимую длину. Делается это по знакам, которые проставлены по всей длине. К ним также приваривают пропилы. Для удобства можно использовать специальные разъемы, с их помощью светодиодная лента подключается без пайки, быстро и легко.

Внизу липкий слой, покрытый защитной пленкой, которая иногда снимается не полностью, а только по краям. Так в будущем будет легче поменять ленту. Сначала оставляется небольшая свободная площадка для подключения.

Затем на профиль накрывается диффузор. Экран складывается сверху и встает на место.

Монтаж плинтуса

Багет устанавливается таким образом, чтобы край слегка прикрывал профиль скотчем. Так свет распространяется свободно и техническая часть конструкции не видна.

Для удобства отметьте две точки и протяните нить по стене. Пьедестал выставлен относительно кабеля. Вертикальная часть намазывается клеем и прижимается, а для надежности также фиксируется саморезами. Углы предварительно пропиливаются под 45 ° и соединяются во время установки.

Финишная отделка

Клей сохнет в течение 24 часов. Затем заделываются стыки, заглушки и другие неровности. Впоследствии поверхность резьбы разглаживается. Затем красятся плинтусы (кистью или пульверизатором). Для покраски используются только составы на водной основе (акрил, латекс и силикон). Краска скрывает пятна лепнины и облегчает дальнейший уход за мебелью.

Инфракрасный сенсор

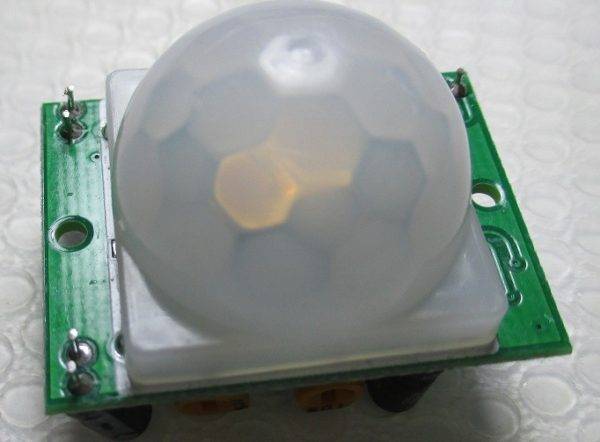

Инфракрасный датчик

Самыми распространенными датчиками движения на сегодняшний день, наиболее подходящими для работы в доме и, соответственно в туалете, являются инфракрасные модели.

Такие модели считывают инфракрасное излучение и анализируют его интенсивность. Главной частью в устройстве инфракрасных датчиков является пироэлектрический элемент. Он выдает определенный потенциал на выходе при считывании ИК излучения.
С помощью такого элемента как линза Френеля, датчик собирает свет в указанной области и фокусирует его на пироэлектрическом элементе. При появлении в зоне работы прибора человека, датчик регистрирует изменение потенциала, что и служит сигналом для включения освещения.
Большое распространение в домашних условиях такие устройства нашли благодаря своим достоинствам:

пассивная работа, благодаря которой датчик имеет небольшие габариты. При установке его в туалете он будет создавать минимум дискомфорта, не занимая много свободного пространства;
имеют точные настройки;
минимальный риск ложного срабатывания;
могут отлично выполнять свою работу как на улице, так и дома;
стоимость такого рода продукции разумная и доступна многим людям со средним уровнем достатка;
не наносит вред здоровью человека даже при близком контакте в пределах такого малогабаритного помещения, как туалет.

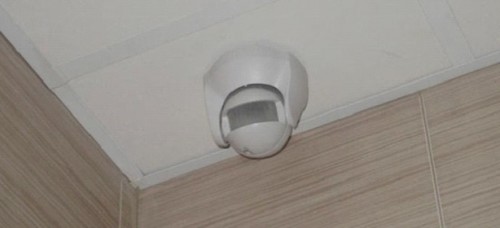

Установленный ИК-прибор

Тем не менее, несмотря на такой внушительный и выгодный перечень достоинств, инфракрасные датчики для регистрации движения, имеют и некоторые недостатки. К минусам подобного рода устройств относятся:

наличие реакции на тепловые потоки. Поэтому близкое расположение датчика к батареям, вентиляторам и кондиционерам может привести к ложным срабатываниям. В туалете таких приборов нет, поэтому здесь можно смело устанавливать ИК датчик;
невозможность получать сигнал с объектов, которые покрыты специальными материалами, не пропускающими ИК излучения.

Инфракрасный датчик для регистрации движения и включения света является наиболее оптимальным выбором для туалета.
