Полувальмовая крыша: стропильная система, чертеж, фото

Виды стропильных систем

Вальмовая крыша, как и любая другая, состоит из стропильной системы и каркаса.

Сверху укладывается «кровельный пирог».

Очень важно, чтобы распределение нагрузки производилось равномерно на всю конструкцию, стены сооружения и его фундамент.

При возведении вальмовой крыши могут быть использованы разные типы стропильных систем.

Использование конкретной системы зависит от того, существуют ли в конструкции дома опоры или внутренние несущие стены.

Системы стропил существуют наслонные и висячие.

Висячая конструкция имеет 2 опоры, без промежуточной поддержки.

Опирается конструкция на несущие стены здания.

При использовании висячей конструкции на стены здания передается большое распирающее усилие.

Чтобы снизить его, используют затяжки из металла или дерева, которые соединяют стропильные ноги.

Система, имеющая наслонные стропила, используется там, где имеются внутри дома промежуточные стены.

Торцами стропила опираются на мауэрлат, который уложен и закреплен по периметру несущих стен.

Опорой для средней части стропила служит конструкция, которую устанавливают на среднюю несущую стену.

Такая конструкция весит меньше, чем при использовании висячих стропил и пиломатериалов на ее сооружение требуется меньше.

Такую конструкцию отличает от других высокая прочность и жесткость.

Строительство крыши полувальмовой ↑

Устройство полувальмовой крыши начинают с укладки по периметру здания опорного бруса на несущих стенах. Для него можно использовать деревянный брус. Если каркас предполагается металлический, то для мауэрлата используют швеллер, стандартный П-образный профиль, швеллер или Н-образный двутавр.

От вальмовой конструкции полувальмовая отличается способом укладки мауэрлатов – на стенах перпендикулярных коньку их укладывают по верху фронтонов, закрепляя их при помощи монтажных анкеров.

Еще до укладки мауэрлата по периметру можно создать железобетонный армирующий пояс. В процессе бетонирования для крепления бруса устанавливают металлические шпильки (диаметр больше 10 мм). Их располагают с шагом порядка 120 см так, чтобы шпильки на несколько сантиметров выступали из бруса.

Очень важно, чтобы шпильки и места крепления стропил к мауэрлату не совпадали, поскольку это может существенно затруднить строительство. На железобетонный пояс укладывают рубероид в два слоя, затем приступают к укладке опорного бруса (мауэрлата)

Когда он будет установлен, на шпильки надевают гайки и закручивают шайбы

На железобетонный пояс укладывают рубероид в два слоя, затем приступают к укладке опорного бруса (мауэрлата). Когда он будет установлен, на шпильки надевают гайки и закручивают шайбы.

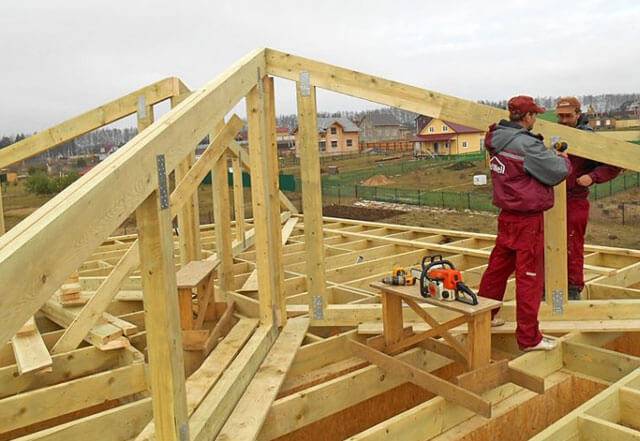

Стропильная система:  нюансы

Устройство полувальмовой крыши продолжают устройством стропил и возведением коньков. Стропила закрепляют при помощи специальных металлических скоб или врубок.

Диагональные стропила

Это как бы продолжение конька, который раздвоившись в верхней точке, двумя ветвями сходится к углами дома. На них опираются и нарожники, то есть диагональные стропила практически находятся под большой нагрузкой. Их усиливают при помощи спаренных досок. Несущая способность у них увеличена, что способствует увеличению надежности конструкции.

Рядовые стропила

Следующим этапом после установки накосных стропил начинают закреплять рядовые. Они могут быть висячими или наслонными. Выбор зависит от размеров строения, расположения несущих стен и расположения опор.

Для наружных стен висячие стропила – большая нагрузка, а у наслонных – меньший вес, поэтому они более экономичны и удобны. При расчете полувальмовой крыши и стропил, необходимых для нее, используют специальные формулы. Для расчета необходимого шага стропил учитывается ширина теплоизолирующего материала.

Для большей надежности полувальмовой крыши концы стропил укрепляют врезками, металлическими уголками или скобами. Для стропил с большим пролетом необходимо усиление подкосами и упорами, а накосные стропила усиливают, как правило, при помощи шпренгельной фермы.

Все стойки и упоры могут опираться на саму плиту перекрытия (в случае железобетонной). В других случаях на балки перекрытия ставят дополнительные затяжки.

Заключительный этап монтажа

Монтаж полувальмовой крыши заканчивают укладкой:

• обрешетки;
• пароизоляции, скажем при помощи пленки с фольгированным покрытием, причем фольгированная поверхность должна смотреть внутрь помещения чердака; пленку легко крепить к стропилам с помощью степлера;
• гидроизоляции, скажем, при помощи рубероида;
• теплоизоляции, например, минеральной или каменной ватой в матах или рулонах;
• кровельного материала.

Для проветривания и вентиляции подкровельного пространства служит пространство под коньком кровли.

https://youtube.com/watch?v=tYxs7H2D0A0

2021 stylekrov.ru

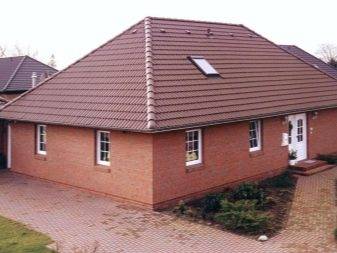

Особенности

Крыша, про которую идет речь, сконструирована своеобразно. Больший скат используется на любой крыше, но короткий делает такую конструкцию достойной внимания.

Если пробовать составить схему вальмовой кровельной конструкции самостоятельно, нужно пользоваться разметочной рейкой и таблицами Пифагора.

Опорой для стропил крыши вальмового типа служит так называемый «мауэрлат» и коньковые балки.

Состав кровельного «скелета» следующий:

• Опорное основание (мауэрлат). Изготавливается из бруса 100х150 мм либо 150х150 мм. Это зависит от конструкционных особенностей дома. Крепеж мауэрлата в горизонтали обеспечивается четырьмя укосинами, которые придают всей структуре жёсткость. Мауэрлат изготавливают из толстого бруса и крепят к верхнему торцу стены с помощью шпильки либо нагеля.
• Стойки устанавливают вдоль центральной оси перекрытий по их длинным сторонам и укрепляют с помощью временных подпорок. Впоследствии к ним крепят коньковые брусы. Высоту их выбирают в зависимости от углов наклона ската. Соответственно, стойки тем выше, чем меньше углы между стропильными ногами.
• Коньковый брус – это верхние горизонтальные перекладины, которые лежат на стойке и служат в качестве опор стропил. Коньковые брусы крепят к стойке, они служат опорами основного стропила.
• Основное стропило имеет опору на мауэрлате и коньковом брусе и закреплено на них специальными стальными оцинкованными пластинами.
• Диагональное, или накосное стропило идет от конца коньковых брусов к углу зданий. Временное крепление стойки убирают, когда все диагональные стропила установлены.
• Нарожник крепится снизу к мауэрлату, а сверху – к накосным стропилам. Используются как продолжение плоскости основного ската. Имеют промежуточные расстояния, как и между стропилом.

• Шпренгель. Идёт от укосины мауэрлата к диагональному стропилу и обеспечивает усиление кровли.
• Подкос. Нужен для усиления сопротивляемости кровли ветру. Теоретически устанавливается с наветренной стороны (от «розы ветров»). Практически же подкос используется с любой стороны.
• Обрешётки. Выполняются внутри по стропильной ноге и определяют базу кровельного «пирога». Конструкции стропильных систем включают некоторые важные элементы со строго определёнными функциями для каждого.

Плюсы и минусы

Полувальмовая крыша используется не так часто. В первую очередь это обуславливается довольно сложной в исполнении стропильной системой. Чаще всего возведение такой конструкции доверяют профессиональным строителям. Если у вас нет должного опыта в столярных работах, то лучше не выбирать для своего дома полувальмовую крышу.

Кроме того, существенно возрастают финансовые затраты. Стропил и других элементов понадобиться больше. К тому же они имеют разные размеры. Все это значительно удорожает проект.

Но у полувальмовой крыши есть и свои преимущества. К таковым специалисты относят следующее:

• во-первых, под такой кровлей можно разместить жилое помещение. Место на мансардном этаже будет много;
• во-вторых, внешний вид полувальмовой крыши очень привлекательный. Такая конструкция станет настоящим украшением вашего дома;
• также такая крыша является хорошей защитой от осадков. В независимости от угла наклона ската снег на них, как правило, практически не скапливается. А это значит, что эксплуатация кровли не потребует от вас больших усилий;
• еще одно преимущество – это теплосбережение. Полувальм не дает холоду проникнуть внутрь, что поможет уменьшить расходы на отопление мансардного этажа;
• полувальмовая крыша может противостоять даже очень сильному ветру. Конечно, тут многое будет зависеть от качества используемых при строительстве материалов, верности расчетов и правильности возведения стропильной системы.

Поэтому, если имеется опыт в столярных работах, и вы уверены что справитесь со сложным устройством стропильной системы, то такой вариант крыши вполне вам подойдет.

Подготовительный этап

Любое дело, особенно если оно касается строительства, должно начинаться с планирования. Прежде всего, следует составить схему. Стропильная система полувальмовой крыши имеет достаточно сложное устройство. Но при этом составление ее схемы не сильно отличается от той же работы при возведении других типов кровли.

Прежде всего, следует сделать расчеты. Вам нужно определиться со следующими параметрами:

1. Угол наклона скатов и вальм. От этого будет зависеть, сколько снега скопится на крыше. Также угол наклона определяет свободное пространство под кровлей.
2. Какие нагрузки должны выдержать стропила полувальмовой крыши. От этого параметра будет зависеть сечение используемых материалов. Также в зависимости от нагрузок определяется шаг установки стропил.
3. Также предварительно высчитываются и другие параметры. Например, высота установки конька. От этого параметра будет зависеть высота всей крыши. Чем он больше, тем больше свободного пространства будет на мансардном этаже. Но при этом, высокая крыша будет подвержена большим ветровым нагрузкам.

При расчете угла наклона ската, также важно учитывать каким кровельным материалом будет покрыта ваша полувальмовая крыша. Каждый производитель указывает свои оптимальные параметры, при соблюдении которых их продукция будет работать наиболее эффективно

Рассчитывая нагрузки, в первую очередь учитывают величину снежного покрова

Кроме того, следует принять во внимание и воздействие ветра. Этот тип нагрузки зависит не только от погодных условий в вашем регионе, но и от угла наклона ската полувальмовой крыши, также следует учитывать и вес всех материалов, которые будут использоваться при строительстве

После всех предварительных вычислений составляется чертеж стропильной системы полувальмовой крыши. В нем указывается расположение всех элементов конструкции, лучше чтобы он был более точным и подробным. В этом случае сам монтаж стропильной системы полувальмовой крыши пройдет легче и без ошибок.

Эта работа требует знаний множества нюансов. Поэтому чаще всего ее доверяют профессионалам. Но если вы хотите выполнить все самостоятельно, то можно воспользоваться специальными программами или он-лайн калькуляторами, также советуем прочитать: расчет стропильной системы.

Пошаговое строительство крыши по датской технологии

Датская крыша имеет вальму треугольной формы, а примыкающий к ней фронтон выполнен в форме трапеции. На первый взгляд схема крыши имеет сходство с вальмовой конструкцией, но укороченная вальма меньшего размера, а ее углы не имеют совпадений с углами крыши.

Чтобы не совершить ошибок во время строительства полувальмовой крыши своими руками, важно правильно составить проект крыши и рассчитать элементы стропильной системы. При этом не нужно вычислять размер каждого элемента, можно определить параметры самой большой детали

Для остальных деталей допускает применять такие же мерки или немного меньше.

Конструкция вальмовой крыши

Вне зависимости от разновидности кровли, все виды имеют одинаковые элементы стропильной системы вальмовой крыши:

Схема расположения конькового бруса в стропильной системе вальмовой крышиконьковая опорная балка или коньковый брус – используется для классической вальмовой крыши, выполняет функцию несущего элемента, к которому крепятся диагональные стропила;

Схема расположения диагонального (бокового) стропила вальмовой крышидиагональное стропило (боковое, ребро, накосное или угловое стропило) – более длинная стропильная нога, которая присоединяется к торцу конькового бруса под острым углом, формируя одну из сторон треугольника;

Схема расположения центрального стропила вальмовой крышицентральное стропило – доски, одинаковой длины, которые примыкают к коньковой балке и формируют края трапециевидного ската крыши. Между ними располагаются промежуточные стропила;

Схема расположения промежуточного стропила вальмовой крышипромежуточное или рядовое стропило – формирует плоскость трапециевидного ската, расстояние между ними определяет прогон стропильной системы;

Схема расположения нарожника вальмовой крышинарожник или короткое стропило – конструктивный элемент, который крепится на диагональное стропило, формируют треугольный свес и угловые части трапеций.

Монтаж стропильной системы

Начинается монтаж с установки опорного бруса – мауэрлата. На несущие стены здания по периметру стелется слой рубероида, вертикально сверлятся в стене отверстия под крепеж. Мауэрлат укладывается на рубероид и закрепляется анкерами или затягивается шпильками.

Важно знать, что узел стропило-мауэрлат не должен совпадать с местом крепления мауэрлата.

• Установка стоек конька и самого прогона. С помощью разметочной рейки и отвесов устанавливаем конек на нужной высоте.
• Выставление диагональных стропил. Диагональные стропила иногда приходится наращивать, так как они являются самым длинным элементом кровельной системы. Их длина увеличивается еще за счет свеса (50 – 100 см от места стыковки стропила и мауэрлата), который выполняет роль карниза и защищает от ветра и дождя.
• Установка промежуточных стропил вальмы и нарожников. Они опираются на диагональные (накосные) стропила сверху и снизу на мауэрлат. В полувальмовой двухскатной кровле, в отличие от вальмовой, промежуточные стропила и нарожники будут короче, чем рядовые стропила, т. к. стена под мауэрлатом со стороны вальмы находится не в одной плоскости с остальными несущими стенами, а выше.
• Чтобы правильно выставить рядовые стропила, необходимо разметить место крепления центрального стропила. Их количество определяется длиной стены.
• При большой площади крыши монтируются дополнительные элементы, придающие прочность всей конструкции
• Укладка ветро-гидроизоляционного материла (мембраны), который защитит от протечек крыши.
• Монтаж контробрешетки и обрешетки для кровельного материала. Контробрешетка необходима для соблюдения обязательного расстояния между мембраной и обрешеткой. Она выполняется из бруска 5х5 см и крепится вдоль стропил.Если планируется мягкая кровля, то обрешетку нужно делать сплошным настилом, в остальных случаях необходимы зазоры. На контробрешетку крепится обрешетка. Для нее также может использоваться брусок 5х5 см или доска 10х2,5 см. Обрешетка является основой для крепления кровельного материала.Если в чертеже кровельной системы присутствуют снегозадержатели, то обрешетку нужно набить так, чтобы крепления снегозадержателей надежно захватывали доску или брусок.
• Покрытие кровельным материалом.

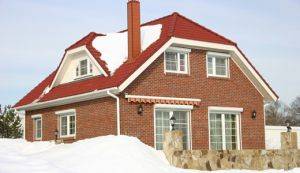

Особенности

Полувальмовая крыша иногда еще называется голландской, что прямо указывает на ее происхождение. Именно поэтому основным свойством защитной конструкции оказывается сочетание изящного внешнего вида со способностью переносить значительную ветровую нагрузку. Следует помнить, что полувальмовая кровля довольно сложна по устройству. Проектировать ее, а затем и монтировать, будет непросто.

Конфигурация фронтонов близка к трапеции, образуемой вальмовыми элементами, что позволяет добиться сразу нескольких положительных моментов:

хорошей аэродинамики (обтекаемости);
отменного сопротивления сильным ветрам – это важно не только на открытых местах, но и вблизи рек, в предгорьях и горах;
повышения эффективности использования чердаков;
возможности менять угол, под которым наклонены скаты;
приятного внешнего вида.

Но нельзя забывать, что полувальмовая крыша выполняется не так-то просто – изготовить ее своими руками можно только при содействии профессиональных мастеров и под их прямым руководством. Количество затрачиваемых материалов значительно вырастает по сравнению с другими вариантами. Причина заключается в сложности геометрии и утяжелении конструкций – придется тщательно рассчитывать все нагрузки и обеспечивать для каждой детали способность им сопротивляться.

Завершение постройки полувальмы

Кровельный пирог полувальмовой крыши

Окончание устройства голландской крыши, как и любой другой, включает в себя укладку обрешетки, пароизоляционного материала, а также утеплителя, гидроизоляционной пленки и непосредственно самой кровли. Необходимо свободное пространство под коньком для циркуляции воздуха и вентиляции.

Утеплителем могут послужить пенополистирольные плиты, стекловолокно или базальтовые плиты. Поверх них для защиты от влаги и конденсата настилают конденсатную пленку либо диффузионную мембрану. В качестве гидроизоляции до сих пор используют также и рубероид, но так как его свойства недолговечны, лучше от него отказаться в пользу более современных материалов.

Далее из деревянных реек выполняют контробрешетку для закрепления гидроизоляции и устройства зазора для вентиляции. Поверх контробрешетки делают основную обрешетку, по которой производят закрепление кровельного материала.

Разновидности ↑

Известно две разновидности типовых полувальмовых кровель, различающихся по форме своих скатов.

Первая из них характеризуется наличием перелома в щипцовой плоскости и трапецеидальной формой вальм, вследствие чего называется ломаной или четырёхскатной.

Вторая — выполняется по традиционной схеме и состоит из двух щипцовых скатов и треугольных вальмовых элементов, расположенных над фронтонами (её ещё называют мансардной или двухскатной). Обе конструкции хорошо защищают строения от непогоды и достаточно устойчивы к воздействию снеговых и ветровых нагрузок. При этом они существенно различаются особенностями устройства своего опорного каркаса и требуют различных подходов к его проектированию и монтажу.

Четырёхскатные с ломаным контуром

Отличительной чертой каркаса, обустраиваемого с четырьмя скатами, является наличие на нём двух участков с различным наклоном стропильных ног. Причем угол уклона верхней части равен примерно 30-ти градусам, а нижняя плоскость делается под углом порядка 60 градусов.

Благодаря такому устройству под кровлей образуется достаточное по размерам пространство, которое может быть обустроено под жилое помещение. Ломаная стропильная система является самым экономичным и практичным вариантом обустройства жилых подкровельных пространств. Сложность её сооружения определяется особенностями архитектуры строения и видом кровельного покрытия, а также зависит от климатических особенностей данной местности.

Важно!
Определяющее значение при выборе такой сооружения имеет именно климат, поскольку в регионах с большим количеством осадков они будут задерживаться на скатах, оказывая недопустимое давление на опорный каркас.

В таких местностях предпочтение отдаётся крышам с крутыми скатами и небольшими свесами. При малых количествах среднегодовых осадков допускается изготавливать полувальмовые типы с небольшими углами наклона.

К преимуществам следует отнести:

• значительный объём подкровельного пространства;
• привлекательный внешний вид, с возможностью выбора любой оригинальной формы;
• надёжная защищённость строения от непогоды.

• Сложность обустройства стропильной системы, содержащей значительное количество подкосов, вспомогательных элементов, типа ригелей, стоек, рёбер и специальных упоров. Однако, именно благодаря такому устройству, полувальмовая крыша приобретает свойственную прочность и надежность.
• Значительный расход строительных материалов.
• Трудность застилки основания кровельным покрытием.

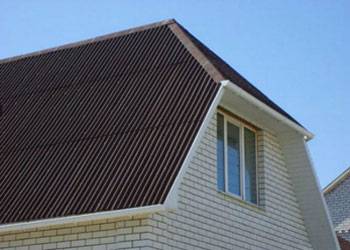

Мансардные полувальмовые крыши

Под мансардной крышей понимается щипцовая конструкция с вальмовыми вставками треугольной формы, встроенными над фронтонами здания. В случае квадратного основания перекрытия крыша здания своими формами напоминает пирамиду и обладает повышенными прочностными показателями. На основаниях в виде прямоугольника мансардная кровля состоит из двух противоположно расположенных треугольников и двух трапеций с мансардными склонами.

Поскольку скаты имеют одинаковые углы наклона – элементы стропильной системы могут располагаться симметрично относительно осевой балки.

Двухскатные или мансардные кровли отличаются следующими преимуществами:

• возможность использования в местностях, для которых характерны ветровые нагрузки значительной величины (вблизи от моря, например);
• оригинальные архитектурные формы позволяют сооружать строения, прекрасно смотрящиеся на фоне любых природных ландшафтов;
• низкое расположение профильного основания кровель этого класса способствует их устойчивости к сильным вибрациям (при расположении здания вблизи оживлённых магистралей и трасс).

•  сложности с ремонтом и очисткой от снега, определяемые сложностью её конфигурации;
•  необходимость в дополнительной вентиляции подкровельного пространства.

металлочерепица

Особенности монтажа

В интернете циркулируют суждения о том, что монтаж вальмовой крыши очень сложен и трудоемок. В этом есть доля истины, но, по своей сути, сборка этой конструкции мало чем отличается от строительства обычной двускатной кровли.

Тем не менее, новичкам мы не советуем начинать первый опыт с кровли жилого дома. Лучше попробовать свои силы, построив вальмовую крышу на беседке или на небольшой бане.

Вальмовая крыша для беседки – бесценный опыт сборки

Процесс устройства стропильной системы вальмовой крыши включает несколько этапов:

1. По периметру стен укладывается мауэрлат. В данном случае его ставят на стальные шпильки с резьбой, заделанные в кладке, и затягивают гайками. На участках стыковки (на углах дома и в местах сращивания) на мауэрлате выбирают посадочные плоскости, срезая половину балки.

2. Дальнейшая последовательность работ зависит от ширины перекрываемого пролета (площади крыши). Этот момент нужно учесть на этапе составления чертежа или схемы крыши.

Без стоек, поддерживающих коньковый брус можно обойтись в том случае, если ширина здания (пролет) меньше 7,5 метров. При ширине дома от 6 до 7,5 метров висячие стропила в верхней части нужно связать ригелем (балкой сечением 50х100 мм).

Если ширина строения невелика (до 6 метров), то для обеспечения жесткости стропильной системы будет достаточно нижних затяжек (балок перекрытия).

Уложив мауэрлат, на торцевых стенах отмечают центральную ось. По ней выставляют две крайние стойки и крепят их временными подкосами к балкам перекрытия. Если здание перекрыто панелями, то по ним укладывают центральную балку (сечение такое же, как у мауэрлата). На ней фиксируют нижние концы крайних стоек.

Начальный этап монтажа – установка вертикальных стоек под конек

Промежуточные стойки расставляют с шагом 1-2 метра. Если дом перекрыт балками, то стойки можно монтировать на них, фиксируя скобами или саморезами.

3. На стойки укладывают коньковый брус, отмечают на мауэрлате места установки стропильных ног и монтируют их. Для крепления стропил к мауэрлату используют врубку (делают вырез на стропильной ноге для более плотного контакта).

Врубка стропильной ноги в мауэрлат повышает надежность стыка

4. Вальмовые (накосные, диагональные) стропила нижним концом фиксируют к мауэрлату, а другим — к месту стыковки конькового бруса и крайних рядовых стропил.

После этого к ним крепят короткие стропильные ноги (нарожники).

Тот, кто хочет сделать вальмовую крышу своими руками, должен помнить, что главное внимание здесь уделяется качеству сборки узлов. Очень ответственно нужно подойти к установке конькового бруса, стыковке диагональных стропил с коньком и с нарожниками

Стык нарожника с вальмовым стропилом

На больших крышах стандартной длины бруса (6 метров) не хватает для изготовления цельного диагонального стропила. Поэтому его собирают из двух частей, надежно фиксируя их между собой.

Свесы вальмовой кровли делают, набивая на стропильные ноги обрезки бруса или толстой доски (кобылки), выходящие за периметр стен на 50-100 см.

Закончив монтаж стропильной системы, к ней прибивают обрешетку и настилают кровельный материал.

Видео по теме:

Монтаж

Дом с полувальмовой крышей

Возведение кровли производится в несколько этапов:

1. Обработка древесины.
2. Установка мауэрлата.
3. Монтаж стропил.
4. Завершающий этап.

Защитное покрытие дерева

В процессе производства древесина проходит обработку антисептиками и антипиренами по оригинальной методике с предварительным ее нагревом. Похожие манипуляции по обработкедревесины возможно производить и в бытовых условиях.

Кистью или губкой поверхность балок тщательно обрабатывается антисептическим средством. Средство способно образовывать защитный слой, действие которого продолжается до 2-8 лет.

Мауэрлат

Сборку кровельной системы начинают с установки мауэрлата. В некоторых случаях по периметру несущих стен делают бетонную стяжку, в которую погружают арматурные шпильки, к ним впоследствии будет прикрепляться брус мауэрлата с дальнейшей фиксацией их концов при помощи гаек и шайб.

Брус закрепляется по периметру стен

Для того чтобы не затруднить проведение последующей стыковки стропил с мауэрлатом шпильки следует разместить в верном порядке. Перед укладкой брусьев бетонную стяжку следует покрыть двумя слоями рубероида.

Установка стропил

После того как установлен мауэрлат, производится укрепление конька и стоек под ним. Стойки должны быть строго вертикальны, поэтому следует использовать отвес.

Монтаж коньковой рамы

Торцы конька через диагональные стропила соединяются с углами дома. Диагональные стропила длиннее рядовых и должны иметь большую площадь поперечного сечения.

Монтаж диагональных стропил

Затем с шагом 60-120 см устанавливают рядовые стропила. Установку нарожных стропил делают с упором в накосные. Надо чтобы нагрузка была равномерно распределена вдоль диагональных стропил. Поэтому при расчетах нагрузки на конструкцию следует учесть, что точки опоры на поверхность накосных стропил должны быть различными.

Установка рядовых стропил

Затем делают укрепление дополнительными подкосами с опорой на перекрытия, балки или опорные стойки. Накосные стропила следует укрепить при помощи шпренгельной фермы.

Для повышения надежности кровли стропила следует дополнительно прикрутить к забитым в стену костылям.

Несущая конструкция крыши готова

В промежутке под коньком не следует применять монтажную пену для обеспечения свободной циркуляции воздуха

Это важно для сохранности деревянных конструкций

Заключительный этап установки

Кровельный пирог

В заключение монтажных работ делают:

• обрешетку;
• пароизоляцию с применением пленки покрытой фольгой;
• гидроизоляцию с применением рубероида;
• утепление минеральной ватой;
• укладку материала кровли.
