Как устраивают ↑
Между способом устройства изоляции и укладки кровельного материалов случае крыши Судейкина или скатной одно- или двух- принципиальной разницы нет
Единственное на что необходимо обратить внимание – это опорные элементы , имеющие треугольную форму, которая отличает первую конструкцию от скатной, где в основе расчетов лежит другая геометрическая фигура – прямоугольник
Технология устройства знаменитого строения описана российским архитектором в его книге, изданной в 1916 году. В ней архитектор собрал проекты различных строений, скажем, зимних дач или особняков. Судейкин предложил следующий проект его пошагового устройства.
1. По углам строения укрепляют четыре балочные стойки, которые должны стать базой для несущего квадрата. Все они должны быть одной величины N. Так закладывается основание.
Стойки по верхним частям обвязывают брусьями. Выполненная специальным образом обвязка представляет собой правильный четырехугольник, то есть квадрат.
Далее приступают к формированию остовов фронтонов.
2. Определяют срединную точку каждой из стен и балок, расположенных по горизонтали и по ним устанавливают стоечные доски.
Установку стоек можно облегчить, если заранее отметить эти точки на стенах конструкции и брусьях, скажем мелом.
3. Замеряют длины брусьев и выбирают оптимальные значения для каркаса. Для этого рекомендуется соединить стропилами обвязку фронтонов строения, точнее углы основания, и верх центральных стоек и приподнять конструкцию на брусьях стойки.
4. Балка испытывающая давление всех несущих досок устанавливается в центре основания . По умолчанию она должна должна расположиться выше всех остальных, а насколько уже зависит от проектного угла скатов и общих размеров строения. Так получают угол, названный именем автора – угол Судейкина и обтекаемую форму наклона.
5. Для формирования ребер шатровой части конструкции центральную опору и верхние окончания фронтонов связывают при помощи брусьев
Важно, чтобы доски выступили за пределы стены, причем именно их выступающей частью практически задается величина будущего карнизного свеса. Чем ниже они будут заканчиваться, тем проще будет в дальнейшем монтировать систему водостока
6. Каркас крыши нуждается в определенной жесткости, поэтому фронтоны по верхним точкам по горизонтали соединяют новыми брусьями Они к тому же будут формировать изломы скатов.
Помимо технологии возведения в книге достаточно подробно описана и техника крепления брусьев.. В наши дни появились новые возможности выполнить качественный крепеж более мощными элементами, используя скобы, пластины, саморезы и другое, которые к тому же упрощают данный процесс.
Кровельные материалы
Судейкин рассчитывал кровлю под оцинкованное железо, но сегодня гораздо более внушительный выбор покрытий. Бытует мнение, что для этой крыши больше подойдут мелкоштучные материалы или мягкая черепица, так как листовые разновидности придется сильно резать. Конечно, по декоративности вариации мягкой черепицы выигрывают у листовых материалов, но их цена для многих неподъемна. Как показала практика, купольную восьмигранную крышу можно смело крыть ондулином, металлочерепицей и даже металлопрофилем. Если правильно посчитать необходимое количество, используя как онлайн-калькуляторы, так и редакторы, в которых можно прорисовать раскладку, реально обойтись практически без отходов. Это тоже проверено и доказано нашими форумчанами.
GnorkУчастник FORUMHOUSE
Встречал высказывания, что отходов металлочерепицы на такой крыше очень много. Вот на фотографии ВСЕ отходы с моей крыши. Ширину кусков можно понять из шага волн черепицы. Шатровая и четырехщипцовая крыши в этом смысле не конкуренты. Единственно, расчет количества материалов продавцам доверять нельзя. У них метров на 30-40 больше получалось. И саморезов надо примерно на треть больше, чем они по нормативам считают.
CancerУчастник FORUMHOUSE
Я сделал себе такую крышу. Крыл ондулином, особых сложностей не возникло, результат – на фото.
AleSPУчастник FORUMHOUSE
Я делал ондулином нижегородским, кроил по месту, треугольный остаток у меня уходил, как правило, в то же самое место другого ската крыши, обрезков осталось мало, самое сложное было рассчитать нужное количество листов, рассчитал 42 листа, купил на всякий случай 44, потратил 41 лист. Пилил цепной пилой.
MamarusyyУчастница FORUMHOUSE
На крышу – коричневый ондулин, точнее, ондуру, все очень бюджетно, решили вразбежку класть, чтобы сплошного шва не было. Цветовая палитра ондулина и ондуры немного отличается, мне больше понравились оттенки ондуры. Я разложила 1 верхнюю и 1 нижнюю части крыши, а сверху – ондулин, учитывая нахлесты, строитель сказал начинать крой с центра. От того, что класть решили вразбежку, количество листов не изменилось. У меня осталось лишних 4 листа ондулина, которые я как раз взяла «на всякий пожарный».

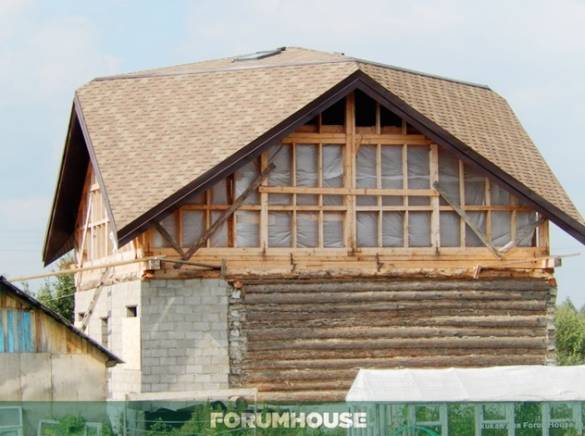

Крыша Судейкина, отделанная мягкой черепицей у форумчанина kukan.
Расчет стропильных ног
Важное подготовительное мероприятие, от которого зависит несущая способность системы в целом. Самостоятельно провести расчет, если вы в этом не разбираетесь, невозможно
Поэтому обыватели пользуются онлайн калькуляторами либо таблицами. В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки.
Зависимость такая: чем длиннее ноги и больше расстояние между ними, тем больше должно быть сечение брусов. К примеру:
шаг установки 2,15 м, длина стропилы 3 м, для этого используют брус сечением 100х150 мм;
шаг 1,4, длина 3, сечение 75х125 мм;
шаг 2,15, длина 5 м, сечение 100х250;
шаг 0,9, длина 5,5, сечение 50х200 мм.
Для каждой позиции найдется свой параметр применяемых брусков. Таблицы есть в свободном доступе.

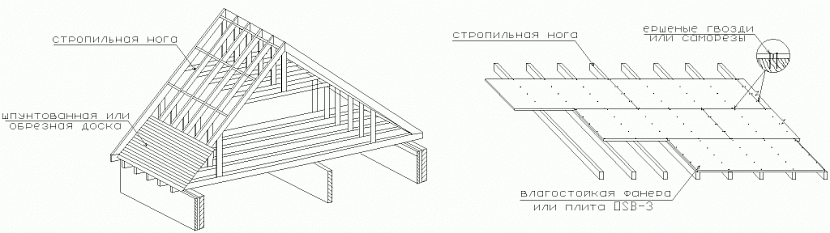

Схема распределения стропильных ногИсточник chaos-heart.ru
Уклон скатов
Определить уклон конструкции двухскатной крыши непросто. Учитывают вид кровельного покрытия. Зависимость такая:
- если используется асбоцементный шифер, то угол должен быть не меньше 22°, снижение данного параметра приведет к протечкам в местах стыковки соседних листов;
- металлочерепица – угол в 14°;
- профнастил – 12°;
- битумная черепица – угол не должен превышать 15°, в противном случае появляется вероятность сползания покрытия с обрешетки;
- рулонный материал (рубероид, толь и прочие) – наклон в пределах 3-25°.
Но здесь есть один нюанс. Чем круче крыша, тем меньше нагрузок действует на ее скаты, потому что дождевая вода и снег быстро сходят с поверхностей. Но при этом увеличивается парусность конструкции. То есть ветровые нагрузки увеличиваются. При этом высокие крыши – это возрастание затрат на стройматериалы, которые повышают себестоимость сооружения.
Угол наклона скатов крышиИсточник arhplan.ru
Наследие русского архитектора Судейкина
Григорий Судейкин — выдающийся русский архитектор создал немало планировок для частной застройки загородного типа. Его работы с чертежами и расчетами применяются и по сей день, но особую славу архитектору принес проект крыши, названной в честь своего творца.
Отличительными особенности этого проекта были не только формы скатов и их количество, но и конструктив. Состав крыши включает в себя восемь треугольников, половина которых расположена углом вверх, а другая половина — углом вниз.
В данной конструкции отсутствует стандартная стропильная система. Сборка основания производится из брусьев, которые опираются на центральный столб
Важно учитывать, что для лучшего зрительного сочетания крыши со стенами стоит использовать оптимальное соотношение высоты стен к их длине, например ¾
Данная кровельная система не предназначена для домов сложной формы, строение должно быть выполнено в форме квадрата. Допускается прямоугольная форма, но изготовление крыши в этом случае усложняется.
Выбор данной схемы позволяет с максимальной выгодой использовать мансардное помещение, а установка во фронтах окон сделает помещение светлым и пригодным для жилья. Сам автор данного проекта отмечал, что устройство его крыши позволяет получить наибольший размер мансарды, при расходовании наименьшего количества материала.
В декоративном плане крыша Судейкина не отстает от практической составляющей. Она прекрасно украшает дома квадратной формы, позволяя оторваться от стереотипов.
Как сделать крышу Судейкина
Принципиальных отличий между установкой изоляции и кровельных материалов для крыши Судейкина и классической мансарды нет
Нужно обратить внимание на то, что в отличие от стандартной двухскатной кровли, учитываются необычные для наших современных инженеров треугольные опорные элементы, которые рассчитываются по другой формуле от обычных квадратов. Пошаговый проект, как устанавливается крыша от Судейкина, выглядит следующим образом:
- Укрепляются стоечные балки по углам здания. У этих досок обязательно должна быть равная величина;
- Стойки образуют абстрактный квадрат, по верхним частям досок нужно сделать специальную обвязку при помощи брусьев и создать правильный четырехугольник;
- Далее требуется рассчитать центр каждой горизонтальной балки и стены здания, естественно эти величины должны совпадать;
- Установите еще четыре стоечных доски, но их монтируем уже в центре каждой горизонтальной балки и стены. Чтобы Вам было легче, советуем отмечать на боковых поверхностях здания и досках центральные точки при помощи мела;
- После вымеряем оптимальные размеры брусьев, которые образуют каркас крыши. Для большего удобства нужно присоединить центральные стойки к обвязкам по углам и приподнять их на стоечных балках;
- Балка, на которую приходится давление всех остальных несущих досок, находится в центре. По умолчанию её высота выше все остальных стоек, за счет этого и образуется знаменитый угол Судейкина и обтекаемые углы;
- Далее при помощи специальных строительных гвоздей, соединяем горизонтальную центральную стойку в центре сооружения, чем упрочняем весь конструктив, и монтируем брусья, которые объединят крышу. Эти доски обязательно должны выступать за пределы стены, чем образуют карнизный свес. Чем ниже он будет, тем проще смонтировать водосточную систему.
- Далее на дом нужно установить горизонтальные брусья, которые объединят фронтоны, стоечные доски и бруски, после чего образуется правильный объемный квадрат;
- Архитектор Судейкин настаивал на том, что нужно использовать для установки только мощные крепежные элементы. Это могут быть саморезы, гвозди 100 или 200 (если позволяет материал покрытия). После монтажа каждого элемента проверяйте прочность конструкции, иначе долговечность крыши составит не более 20 лет.
- В качестве материала, как мы уже говорили, нужно подобрать либо поверхности с мелкими ячейками, либо быстрорезные. Оптимальным решением будет мягкая битумная черепица, металлический оцинкованный профиль (желательно, окрашенный с двух сторон), дерево. Стоит отметить, что Григорий Судейкин рассчитывал стандартную конструкцию крыши именно для железного покрытия.

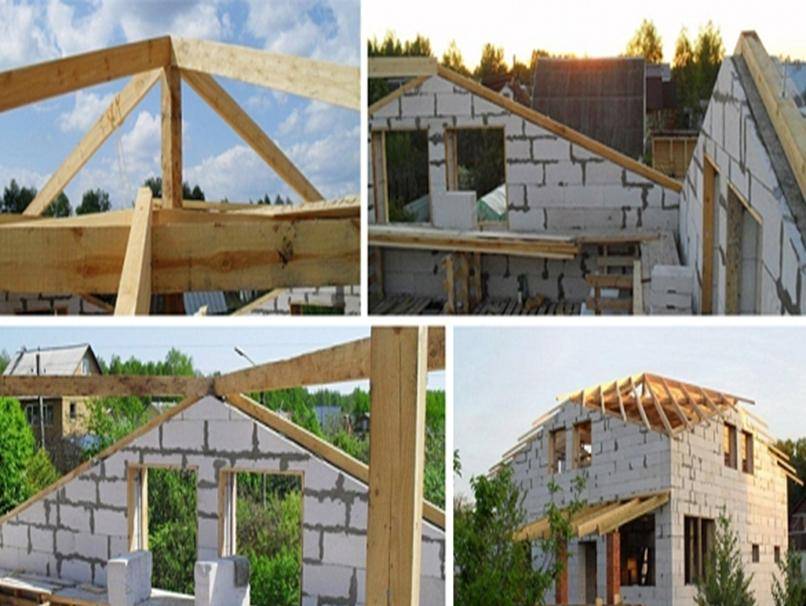

Фото — Деревянная крыша Судейкина
К сожалению, такое простое и красивое описание крыши не пользуется сейчас успехом. Многие хозяева просто считают непрактичным возводить дома из монолита в форме квадрата. Но Вы можете попробовать самостоятельно просчитать крышу Судейкина для своего нетипового проекта.
Фронтоны вальмовых крыш
Фронтоны представляют ограничения концов фасада здания между двумя скатами или карниз основания. На вальмовой кровле фронтоны предусматриваются проектом и могут иметь разную форму. Чаще всего – это геометрические фигуры, например, трапеция, полукруг или треугольник. Но бывают с прерванным карнизом для вставки окна, по форме корабельного носа, разорванным основанием под площадку для вазы с цветами и др.
Выстроить фронтоны можно до или после возведения крыши. Главное, определить его форму, внести данные в проект, установить вертикальную мачту и по натянутым от нее веревкам можно начинать строить фронтон. Популярным для вальмовой крыши является наличие трех фронтонов, как показано на фото.
Разновидности односкатных крыш
Кровля такого вида в основном используется для небольших построек, но не исключено применение в больших жилых помещениях. Благодаря простоте в строительстве и устройстве, такой вид крыши можно возвести самостоятельно.
Дом с односкатной крышей.
Одним из достоинств можно выделить то, что при своей простоте такая крыша выглядит современно и привлекательно. По своей сути, кровля такого вида представляет собой плоскость, лежащую под углом по отношению к стенам постройки.
Односкатная крыша загородного дома закрывает и пристройки
Угол наклона варьируется от климатических условий местности, а также ландшафта. При больших снегопадах кровля обеспечивает равномерную нагрузку снега на всю площадь покрытия, что позволяет добиться наибольшей безопасности.
Простая, но элегантная крыша
При сравнении с двускатной крышей можно выделить один минус – такая крыша не позволит получить удобное чердачное помещение, зато в жилом доме будет современная красивая кровля.
Две односкатные крыши позволяют получить чердачное помещении
Конструктив каркаса кровли для каменного дома
Познакомимся поближе с каркасом крыши архитектора Судейкина для каменного дома, имеющего фронтоны из идентичного материала. Основные этапы строительства представлены на фото:
- В данном случае по по периметру фронтонов заливают армопояс с закладкой вертикальных шпилек диаметром 10-12 мм.
- Далее через рубероидную прокладку на шпильки надевается, укладывается и закрепляется мауэрлат сечением 100 на 100 мм.
- При помощи балок размером 50 на 200 мм стягиваем углы 4-х фронтонов в квадрат.
- Далее устанавливается несущий столб сечением 150 на 150 мм. Он опирается на бетонное перекрытие между 1 этажом и мансардой, а затем связывается с балками горизонтальными элементами сечением 50 на 200 мм.
- От верхней части опорного столба проводятся наклонные стропила к вершинам фронтов.
- После этого ведется установка балок чердака, выполняющих роль стропил в обычной крыше. Они имеют размеры 200 на 50 мм, опираются на мауэрлат и крепятся за наклонные балки. Между элементами оставляют зазор 59 см для дальнейшей укладки утеплителя, который будет фиксироваться в оставленном для него промежутке.
- У автора данной кровельной системы подробно расписаны все этапы техники стыковки брусьев, но в наше время можно прибегнуть к использованию строительных скоб и прочих металлических крепежных элементов, что значительно ускоряет работу.
Крыша Судейкина: особенности конструкции, принцип возведения
В 1914 г. русским архитектором Григорием Судейкиным издана книга «Альбом проектов зимних дач, изб, особняков». В ней предложена оригинальная конструкция крыши, в которой полностью отсутствуют стропила. Брусья в ней расположены так, что внешне напоминают купол-восьмигранник. Крыша Судейкина опирается на единственный столб, расположенный в центре чердака.
Плюсы и минусы конструкции
Кровли, возведенные по проекту Судейкина, смотрятся очень стильно и необычно. Интересная их особенность состоит в том, что несмотря на сложные углы и оригинальность конструкции, монтажные работы проводятся непосредственно на доме, построенном в форме правильного квадрата.
Согласно с теорией, на прямоугольных домах крыша Судейкина также может возводиться. Но на практике это сделать проблематично с учетом всей сложности просчета несущей способности балок.
В таких домах необходимо будет дополнительно делать специальные ендовы, проектируя их самостоятельно.
Преимущества крыш по проекту русского архитектора Судейкина следующие:
- Значительная высота кровли позволяет увеличить чердачное пространство.
- Можно получить не только вместительный чердак, но и полноценную жилую комнату, которая ничем не будет уступать другим помещениям дома.
- Над мансардой получится прослойка для вентиляции, благодаря которой возрастет теплоемкость помещения, что может стать большим плюсом в случае возникновения чрезвычайной ситуации.
- Отсутствие карманов на кровле — на ней не смогут скапливаться снег и влага.
- Большие фронтоны избавляют от необходимости устанавливать сложное освещение.
- Значительный уклон крыши способствует ее естественной очистке.
- Несмотря на значительный внешний объем, на постройку такой крыши понадобится значительно меньше строительных материалов, чем для обычной мансарды для дома с аналогичной площадью.
Почему же крыша, обладающая многочисленными достоинствами, не сохранила популярность до наших дней? Причины этого скрываются в ряде недостатков рассматриваемой конструкции:
- Сложности при расчетах кровли для определенной площади.
- Большинство элементов необходимо делать собственными руками, ведь у досок нестандартная длина.
- Большое количество поворотов и углов ведет к увеличению расхода стройматериалов. Необходимо понимать, что последние придется подрезать. В этом случае лучше отказаться от шифера и металлочерепицы, остановив выбор на профнастиле или деревянных перекрытиях, для которых применяются специальные балки с укреплениями.
- Еще одной проблемой может стать монтаж водосточной системы. Понадобится консультация опытного инженера для выбора необходимого диаметра труб.
- Для получения крыши Судейкина правильной формы придется использовать намного больше желобов, чем для обычной двускатной кровли.
Классический вариант традиционно возводят, ориентируясь на данные инженерного справочника 1916 г., носящего название «Альбом проектов». В этой книге предоставлена практическая информация и рекомендации от ведущих специалистов того времени, не потерявшие своей значимости в наши дни.
Особенности возведения кровли
Необходимо отметить, что принципиальные различия между установкой крыши Судейкина и мансардой классического типа отсутствуют
Обращают на себя внимание своеобразные треугольные опоры, для расчетов которых пользуются совершенно другими формулами, чем при постройке обычных квадратов. Современным инженерам бывает сложно провести соответствующие расчеты
Достоинства и недостатки крыши Судейкина
Кровля, построенная таким образом, смотрится чрезвычайно стильно и интересно. Главной особенностью является то, что, несмотря на оригинальную конструкцию и сложность углов, монтаж кровли осуществляется только на доме, у которого форма имеет вид правильного квадрата. Теория утверждает, что на прямоугольном доме тоже можно соорудить крышу Судейкина, но на практике это очень сложно и трудоемко, особенно если учесть всю сложность просчета несущей способности балок. При прямоугольном строении дома необходимо будет делать специальные ендовы, проектируя их на свое усмотрение.
Эскиз крыши Судейника
Достоинства крыши архитектора Судейкина заключаются в следующем:
- Увеличение чердачного пространства за счет высоты кровли;
- Можно соорудить не просто большой чердак, но дополнительную жилую комнату, которая по площади не будет уступать любому прочему помещению в доме;
- Над мансардой образуется своеобразная вентиляционная прослойка, которая позволяет значительно увеличить теплоемкость помещения, что подойдет для экстремальных условий жизни;
- На кровле нет никаких карманов, из-за которых возможно накопление снега и влаги на поверхности крыши;
- Благодаря большим фронтонам, нет необходимости устанавливать сложную систему освещения;
- Крыша очищается естественным путем т.к. у неё очень большой наклон;
- Несмотря на внешнюю объемность, на строительство данного вида кровли тратится гораздо меньшее количество строительных материалов, чем на обычную мансарду для дома такой же площади.
Фото — Крыша Судейкина
- Многие элементы нужно будет делать своими руками, ведь доски чаще всего имеют нестандартную длину. Еще одним камнем преткновения станет выбор строительного материала для кровли.
- Из-за большого количества поворотов и углов, расход у стройматериала очень велик, нужно сразу учитывать возможность подрезки его. В данном случае, металлочерепица и шифер – это очень плохие варианты, более выгодно использовать профнастил или деревянное покрытие, для которых потребуются специальные укрепленные балки. Если Вы захотите установить балкон, то тоже нужно будет немного попотеть, половина веранды будет не накрытой.
- Еще одной проблемой является монтаж водосточных систем. Дело в том, что Вам не обойтись без помощи профессионального инженера, который поможет подобрать нужные параметры труб.
- Вы должны будете использовать большее количество желобов при установке системы на правильную крышу Судейкина, чем на двухскатную кровлю такого же размера.
Фото — Схема крыши Судейника
Классическая крыша Судейкина традиционно монтируется на основе справочника инженеров 16-го года выпуска под названием «Альбом проектов». В данной книге Вы найдете много практичных советов и рекомендаций от лучший строителей того времени, не потерявших актуальность и почти через 100 лет. Почему именно издание начала 20 века? Многие строители стали забывать про столь оригинальную и устойчивую конструкцию. Вы имеет все шансы стать первопроходцем в данной сфере в своем городе.

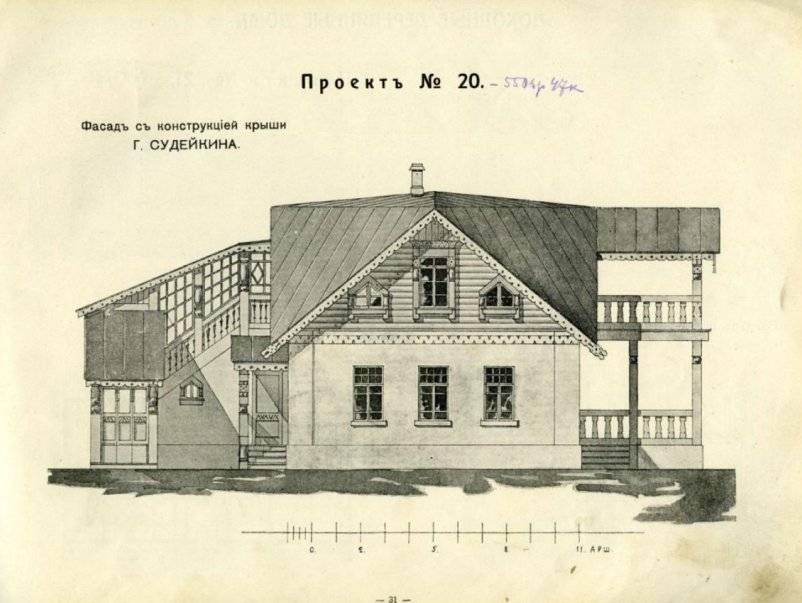

Фото — Разворот книги Альбом проектов
Видео: устройство крыш домов
Конструктивные особенности данной крыши
Крыши Судейкина в то время были чем-то новым и по форме, и в принципах построения. Тогда уже знали многие из существующих форм кровли, а поэтому крыша такой необычной формы, естественно, вызывала некоторое недоумение. В ней чувствовался слишком новый подход, к которому в то время люди были не совсем готовы.
Крыша Судейкина, вариант устройства состоит в том, что благодаря особенностям стропильной системы, чердачное пространство можно было использовать намного эффективней, чем даже в настоящее время оно используется в мансардных крышах.
Чердачное помещение с такой кровлей можно использовать практически на 85%. При этом пространство под крышей не будет ограниченно никакими перегородками или дополнительными несущими стенами. Помещение можно использовать для любых дизайнерских фантазий!
Одной из главных конструктивных особенностей этого типа крыши является то, что в ней нет стропил. Здесь в основном есть только система брусьев, которые представляют собой специальным способом перевязанный купол-восьмигранник. На нем то и крепится вся кровля, которая в свою очередь состоит из большого количества треугольников.
В книге автор делает выкладки своих расчетов, показывая экономическую эффективность всей конструкции. Также он проводит тщательный подсчет расходов строительных материалов, в зависимости от разнообразных форм и видов крыш.
Щипцовая крыша проигрывает крыше Судейкина больше, чем 2 квадратных метра, в расходе строительных материалов, что же касается общей площади, то и того больше — все 15!
Таким образом, можно сделать вывод, что возведение кровли Судейкина — это отличный шанс сэкономить свои денежные средства. А лишние деньги еще никому не помешали!
Конструкция дома с крышей Судейкина
Впрочем, этот необычный вариант экономичной и практичной крыши с течением времени благополучно забыли. И этому есть некоторые причины. Ее оригинальное устройство конструкции требует деталей, которые серийным производителям довольно сложно изготовить.
Поэтому строят такой тип крыши сегодня в основном самостоятельно, с помощью умельцев – энтузиастов, которые пытаются, во что бы то ни стало, возродить эту старую идею. Существует даже целая деревня домов с крышами Судейкина!!
Даже некоторые фирмы в последнее время стали предлагать в своих каталогах дома с кровлей Судейкина. Это говорит о том, что идея жива!
Чем хороша крыша Г. М. Судейкина и что следует учесть
Прежде всего выделим существенные достоинства проекта крыши Судейкина:
- высота кровли обеспечивает существенное увеличение габаритов чердака;
- пространство, которое образуется в результате изготовления крыши, может быть оборудовано как полноценная комната или хозяйственное помещение;
- конструкция Судейкина не предусматривает карманов, что предотвращает скопление снега при обильных осадках в зимнее время года, а наклон кровли вовсе избавляет от необходимости чистки покрытия;
- закрытое пространство кровли над полезным помещением повышает уровень теплоизоляции всей комнаты;
- затраты строительных материалов минимальны.
Однако данный тип устройства крыши имеет и недостатки:
- материалов понадобится немного, но их подбор затруднен нестандартными размерами используемых брусьев;
- основную часть элементов придется изготовить своими руками;
- проектировка в каждом отдельном случае индивидуальна и требует серьезного подхода с применением профессиональных навыков;
- система водостока усложнена и может быть выполнена только с помощью опытного специалиста;
- данный тип крыши подходит только для домов прямоугольной формы.
Реализация в настоящем
Несмотря на то, что массового распространения ни в свое время, ни позже проект не получил, о нем не забывают, под Ростовом-на-Дону построен целый поселок с подобными кровлями.
Да и наши форумчане всерьез заинтересовались плюсами конструкции и принялись за воплощение. Приглянулась крыша как владельцам деревянных домов – каркасников, срубов и брусовых, так и хозяевам каменных коттеджей, сложенных из различных блоков. Конструктив позволяет получить холодный вентилируемый чердак и большую мансарду, что и привлекает в первую очередь. У автора и кровельная система, и фронтоны были выполнены из дерева. Сегодня востребованы и каменные фронтоны, все зависит от типа дома и возможностей владельцев.
божья коровкаУчастница FORUMHOUSE
Мы строим дом 6×6 метров, в дальнейшем планируем пристроить с одной из сторон закрытую веранду, и ее крышу использовать, как балкон.
Что касается центрального столба, возможность отказаться от него рассматривал сам автор, при условии усиления соединений тросами. Современные специалисты рассчитали, что можно убрать столб, если поднять центральную часть и дополнительно укрепить балки. Это подтверждают и форумчане.
Александр 2Участник FORUMHOUSE
Не поленился, сделал макет из бруска 20×20 мм – центральная стойка не нужна! Правда, несколько увеличил высоту верхнего яруса – чтобы не прощёлкнулся под снегом. Вообще эта зима внесла коррективы в то, что я собираюсь строить.
LanikinУчастник FORUMHOUSE
Крыши Судейкина видел под Питером в детстве в местах еще дореволюционного дачного строительства. В конце 60-х годов смотрелись отлично, видно было, что эти крыши не ремонтировались с тех самых времен. Крыты были чем-то мелкоштучным, возможно даже черепицей. Такая крыша дает большую площадь мансарды, но актуальна, как мне кажется, только для квадратного дома. При надлежащем расчете можно отказаться от центральной стойки. Получим большой объем – мансарду, что для дачного дома может быть плюсом.
Некоторые выбирают такую крышу не из-за большого мансардного помещения, а чтобы отойти от типовых вариантов в четыре ската, как пользователь портала Radogast.
RadogastУчастник FORUMHOUSE
Начал крышу Судейкина и я делать, дом размерами 8600х8600 мм. Сечение дома – квадрат, форма крыши мне нравится больше других. Крыша будет неутеплённая, угол наклона верхней части -14⁰, нижней — 33⁰. Центральный столб высотой 280 см, делаю то, что мне нравится.
Подведем итоги
Помимо наибольших размеров мансарды и прекрасного внешнего вида, крыша Судейкина может похвастаться удобством в плане отсутствия необходимости чистки снега в холодное время года. Для сбора стоков устанавливаются желоба для сбора воды со скатов, монтируются воронки по углам.
Возможность отказа от центрального несущего столба рассматривал сам архитектор, пытавшийся усилить конструкцию с помощью тросов. По расчетам современных инженеров построить крышу без центрального упора возможно при увеличении наклона верхней части кровли с одновременным усилением балок.
Проект такого типа проверен владельцами на практике. Для многих выбор данной кровельной системы обусловлен вовсе не большей полезной площадью, а возможностью отказаться от стандартных схем в случае использования четырех скатов. Каждый сам решает, стоит ли повторять проект, разработанный еще в прошлом веке, но актуальность данного решения подтверждена на практике.Те же, кто решился изготовить такую нестандартную крышу, рады результатам и довольны возможностью отступить от шаблонов.
