Полувальмовая крыша + фото, чертежи

Строительство полувальмовой крыши

Как построить полувальмовую крышу? Как сделать оптимальный угол наклона? Все эти и прочие вопросы лучше уточнять у профессионалов, ведь трудностей и нюансов в этом деле для каждого конкретного проекта предостаточно. Сам процесс строительства довольно долго описывать, поэтому стоит указать лишь основные его этапы:

  • Обработка древесины;
  • Установка мауэрлата;
  • Монтаж стропил;
  • Укладка слоев изоляции;
  • Работа с кровельным материалом.

При возведении полувальмовой крыши важно учитывать все ее преимущества. Пространство, которое образуется под кровлей, нужно использовать по максимуму и, при возможности, стараться его увеличить

Так удастся получить удобное и пригодное для жилья помещение. Внешний вид кровли можно моделировать различными элементами, которых на современном рынке в избытке. Для выбора подходящего дизайна достаточно заглянуть в интернет – там есть великое множество фото полувальмовых крыш частных домов разнообразного исполнения.

Постройка полувальмовой крыши своими руками, без наличия необходимых умений и знаний, должна происходить под четким руководством проверенных мастеров, иначе все может закончится плачевно. Если уж так не терпится принять участие в строительстве, то лучше всего это сделать в момент укладки слоев изоляции – там не требуется особых навыков. Все остальные этапы следует доверить бригаде профессионалов. Качественно сделанные полувальмовые крыши надежно служат и долго радуют глаз хозяевам.

Конструктивные особенности

Вальмовая крыша – одна из разновидностей четырехскатной. Если посмотреть на дом с такой кровлей сверху, ее форма напомнит запечатанный конверт. Два ската меньшей площади в виде треугольника называют вальмовыми. А остальные два имеют трапециевидную форму и больший размер. Устройство кровли вальмового подтипа состоит из следующих узлов:

  1. Конька.Это вершина крыши, линия, которую формируют стропильные пары в месте их соединения. Особенность конька вальмовой крыши в том, что его протяженность меньше, чем длина перекрываемого сооружения.
  2. Вальм.Вальмами называют треугольные скаты, которые располагаются над торцевыми стенами. Они заменяют собой фронтон и формируются за счет диагональных и промежуточных стропил.
  3. Скатов. Вальмовая крыша помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.

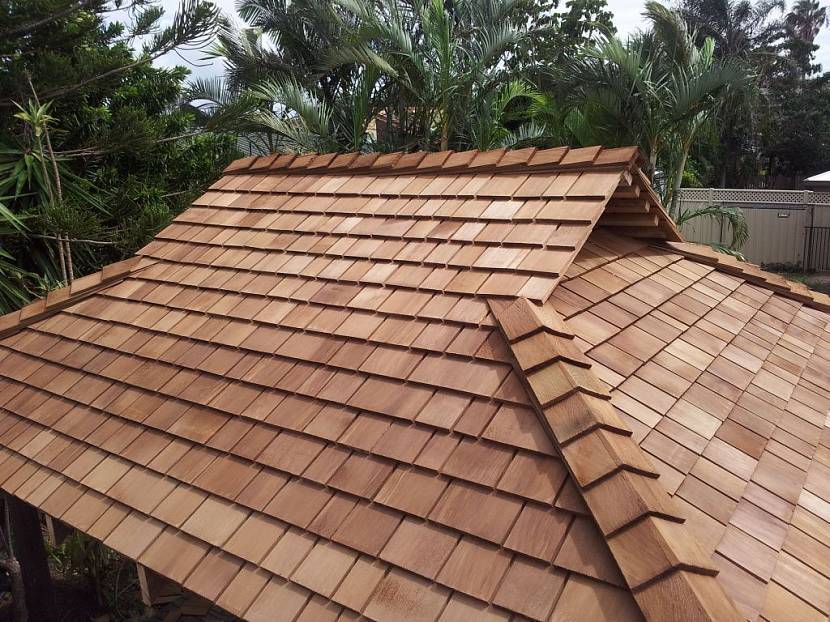

  4. Ребер. Ребрами называют углы, образованные в местах соединения вальм и трапециевидных скатов. Число ребер вальмовой кровли совпадает с количеством диагональный стропил, то есть всего их четыре.
  5. Водосточной системы. Водосток, состоящие из воронок, труб и желобов, необходим для отведения излишков жидкости с поверхности вальмовой крыши в ливневую канализацию.

Обратите внимание, что устройство крыши вальмового типа не позволяет сделать в ней жилую мансарду, так как два дополнительных ската значительно снижают потолок в подкровельном помещении

Виды вальмовых крыш

Существует четыре вида четырехскатной кровли.

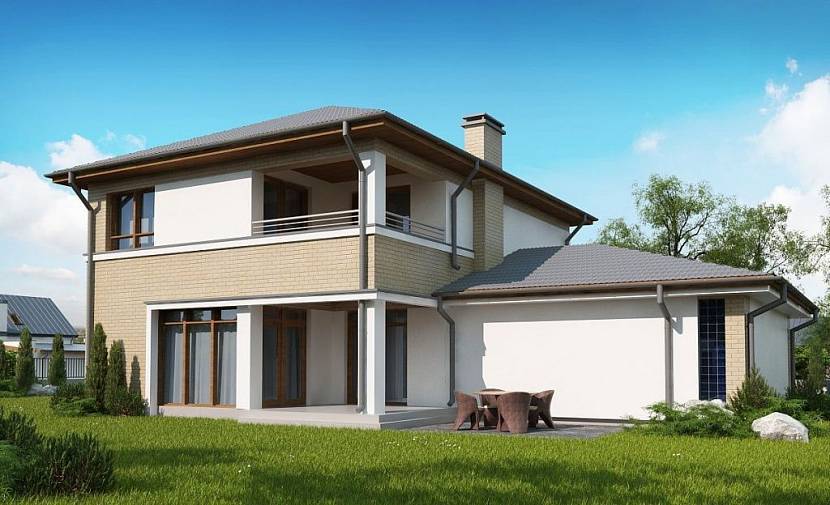

Стандартная конструкция. У нее четыре ската, два с фронтов дома – треугольники, другие два с фасада – трапеции. Их верхние точки и плоскости соединяются на коньке крыши. Его длина в два раза меньше длины самого дома. Сборка стропильной системы относится к разряду сложных сооружений. Без должной подготовки собрать ее самостоятельно невозможно.

Голландская (полувальмовая крыша). У нее присутствует четыре ската. Те из них, которые имеют треугольную форму, значительно меньше по размерам тех, что присутствуют у стандартной конструкции. Из-за этого площадь трапециевидных скатов увеличивается. Внешне такая кровля похожа на двускатную. Благодаря такой конструкции можно устанавливать на крышу не мансардные, а обычные световые окна. Что позволяет немного экономить.

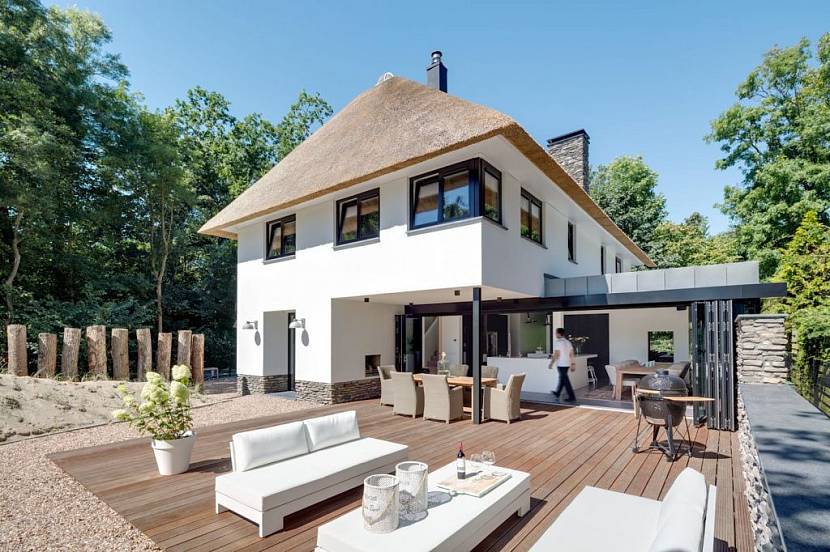

Голландская полувальмовая крышаИсточник denooyer.nl

Датская (полувальмовая крыша). У нее присутствует четыре ската. Все они по форме напоминают трапецию. Размеры двух торцевых меньше размеров фасадных. Вальмовая часть начинается чуть ниже конька кровли, сверху него устанавливается фронтон треугольной формы. Его часто используют в качестве слухового окна.

Мансардная крыша. У нее присутствует четыре ската. Два торцевых имеют треугольную форму, два фасадных имеют форму сломанной линии Угол слома можно менять по своему усмотрению. Такой вариант исполнения кровли выбирается тогда, когда нужно в чердачном помещении организовать жилое пространство с высокими потолками.

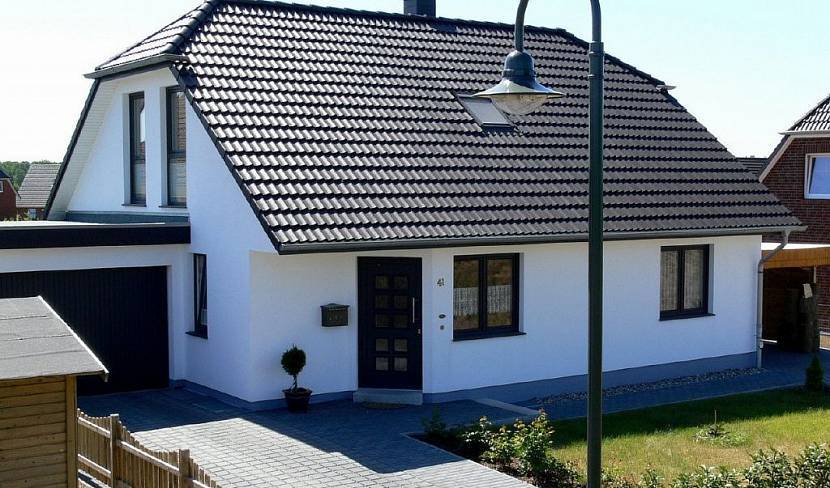

Датская полувальмовая крышаИсточник memphite.com

Наверняка на глаза попадались квадратные одноэтажные дома из бруса с вальмовой крышей. Для ее создания используется стропильная система, которая называется «шатер». Все ее части – равнобедренные треугольники, плоскость которых равна между собой. Отличительная особенность такой кровли – отсутствие конька. Такие системы формируются с учетом ходов для искусственной вентиляции. Если заранее не установить аэраторы или дефлекторы, на чердаке будет скапливаться большое количество конденсата. Двухэтажные дачные дома с вальмовой крышей и балконом смотрятся очень массивно, но при этом красиво. Об этом наглядно свидетельствует следующее фото.


Двухэтажные дачные дома с четырехскатной крышей и балкономИсточник stroitelstvo-kolomna.ru

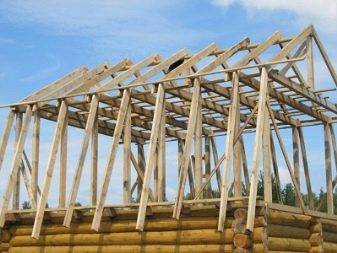

Конструктивные особенности стропильной системы

Внешне вальмовая крыша смотрится вполне эффектно, но вся ее «красота», считают специалисты, скрыта внутри. Ее основой является сложная стропильная система. Для ее создания используются элементы, выполненные из хвойных пород деревьев. Предварительно все они обрабатываются антисептическими составами. Они помогают защищать дерево от влаги, гнили и плесени. Основная задача проектировщика – провести точный расчет стропильной системы на предмет ее нагружаемости. От этого зависит прочность всей конструкции.

Видео описание

В видео рассказывается о том, как произвести расчет стропильной системы для вальмовой крыши:

В основе конструкции используется опорный брус (строители называют его мауэрлат). Именно по нему в дальнейшем распределяется весь вес конструкции стропильной системы. От него нагрузка уходит по стенам к фундаменту.

Опирается мауэрлат на систему стоек. Они размещаются на балке и предотвращают деформацию стропил. Для создания вальмовой крыши используется два вида стропил: при помощи одних формируется начало ската, при помощи других (рядовых) сооружаются опоры. Две пары стропил обязательно стягиваются горизонтальной балкой. Она берет на себя часть нагрузки кровли и предотвращает возможность расхождения стен. Под определенным углом к ногам стропил располагается балка. Ее основная функция – подкос. Верхние концы стоек соединяет между собой прогон. Он – опора для стропил. Поверх стропил при помощи бруса собирается обрешетка. На нее потом ложится и крепится кровельный материал.

Видео описание

В видео показаны все этапы процесса сборки каркаса для вальмовой крыши:

Четырехскатные крыши выдерживают высокие ветровые нагрузки, такая конструкция кровли идеально подходит для одноэтажных домов большой площади. Она придает зданию солидность, смотрится очень эффектно. Но при равной площади постройки площадь вальмовой крыши будет больше площади кровли двухскатной. Поэтому и ее стоимость в полтора раза больше.

Как крепить нарожники

Укороченные стропила опираются одним концом на накосные стропила, другим на мауэрлат или ендову. Узел примыкания нарожника к стропилу выполняется следующим образом:

  • оба торца зарезаются под углом в соответствии с проектом;
  • элементы устанавливаются в проектное положение;
  • к накосному стропилу верхний край временно прибивается гвоздями длиной 120 мм (пристреливается нейлером);
  • окончательно узел фиксируется «глухарем» — толстым шурупом с широкой шайбой.

Есть старый, но очень надежный способ крепления с помощью черепных брусков. Они представляют собой обычные бруски сечением 50х50 мм или доски 50х100 мм длиной 20-30 см. Прибиваются к накосному стропилу гвоздями на 100-120 мм в нижней части нарожника. Верхний край будет раскрепляться обрешеткой или скобами.

При устройстве примыкания укороченного стропила к ендове принцип остается прежним. Черепной брусок прибивается снизу, а сверху можно установить скобу.

Бруски создают распор между нарожником и стропилом, что увеличивает жесткость соединения. Таким способом можно крепить и другие элементы — стойки, подкосы и т.д.

Список полувальмовых конструкций

Полувальмовое «семейство» нельзя безоговорочно отнести к четырехскатному классу. Причем технология строительства крыш конвертом явно служила материнской базой для разработки. Скорее это содружество конструкций с двумя и четырьмя скатами, возведение которых предопределяет использование обеих методов сооружения.

От четырехскатных родителей полувальмовая категория отличается тем, что характерный треугольный элемент шатровых крыш укорочен. К нему примыкает часть вертикального фронтона каменного дома или аналогичного щипца деревянного строения. Укороченная вальма, естественно, расположена под углом к указанным фронтонным стенкам. Угол между ними может быть выпуклым или вогнутым, а половинчатая вальма расположена сверху или снизу.

По форме и местоположению конструктивных составляющих полувальмовые крыши делятся на две главенствующие разновидности:

  • Голландская. Крыша с трапециевидной полувальмой, занимающей нижнюю часть фронтонного ската. Трапеция верхним основанием примыкает к вертикальному треугольнику, вместе с которым они формируют чаще всего вогнутый угол, реже выпуклый. Треугольник может быть сплошным или оснащенным слуховым окном.
  • Датская. Крыша с треугольной полувальмой, занимающей верхнюю часть торцевого сегмента. Треугольник основанием опирается на вертикальный трапециевидный фронтон, вместе они создают выпуклый угол. Датский вариант очень напоминает обычную вальмовую крышу, только торцевые скаты у нее короче.

На основе двух базовых разновидностей разработано множество вариаций с полувальмовой тематикой. В их числе не только конструкции, различающиеся по высоте, размеру скатов, углу наклона, форме элементов. Есть четырехскатные крыши, все стороны которых построены по датскому или голландскому принципу, есть строения, имеющие укороченную вальму только с одной торцевой или с одной боковой стороны.

Во всех конструктивных комбинациях часть стропильных ног монтируется по правилам устройства каркасов для двускатных крыш, т.е. висячим или наслонным способом. Висячие стропилины устанавливаются, если у обустраиваемой коробки нет внутренней несущей стены или не находится возможность установить опоры для конькового прогона. Наслонная методика напротив реализуется тогда, когда для верхних пяток стропильных ног двускатного сегмента крыши существует или может быть устроена надежная опора. Нижними пятками обоих типов стропил положено опираться на мауэрлат, на заменяющий его верхний венец сруба или на балки перекрытия.

Независимо от количества проектных версий, строительство стропильной системы базируется на одном из основных полувальмовых методов или на их совокупном использовании. Разобравшись с ними, можно понять, как датскую или голландскую технологию применить в обустройстве собственного дома и как обычную скатную часть крыши совместить с укороченными вальмами.

Преимущества и недостатки

Основное преимущество полувальмовой крыши – это возможность на чердаке обустроить жилое пространство.

Верхняя часть ската в таком случае желается пологой, а его нижняя часть – крутой.

Практически отвесной.

Использование кровли такого типа позволяет защитить фронтоны от ветра, снега и дождя.

Но, кроме преимуществ, такая крыша имеет и недостатки.

Их несколько:

  1. Стропильная система полувальмовой крыши довольно сложна. В ней содержится большое количество ребер, ендов, всевозможных подкосов, промежуточных стропил, нарожников, упоров, шпренгелей и иных элементов.
  2. При устройстве крыши такого типа расходуется большое количество кровельного и пиломатериала.
  3. Устроить такую крышу своими руками очень сложно и заниматься этим должны профессионалы.

Пошаговое строительство крыши по датской технологии

Датская крыша имеет вальму треугольной формы, а примыкающий к ней фронтон выполнен в форме трапеции. На первый взгляд схема крыши имеет сходство с вальмовой конструкцией, но укороченная вальма меньшего размера, а ее углы не имеют совпадений с углами крыши.

Чтобы не совершить ошибок во время строительства полувальмовой крыши своими руками, важно правильно составить проект крыши и рассчитать элементы стропильной системы. При этом не нужно вычислять размер каждого элемента, можно определить параметры самой большой детали

Для остальных деталей допускает применять такие же мерки или немного меньше.

Что такое полувальма?

Полувальмовая крыша – это что-то среднее между двухскатным и вальмовым типом крыши. Фронтон напоминает трапецию, у которой 2 стороны имеют более короткие свесы (вальмы).

Варианты полувальмовой крыши, их описания

Существует 2 вида полувальмовой кровли:

  1. двухскатная
  2. четырехскатная

Двускатная полувальмовая напоминает треугольник. Скат крыши (вальма) впереди и позади дома очень короткий, заканчивается чуть ниже конька. Такой тип крыши выглядит очень компактно и идеально подходит для небольших домов.

Четырехскатная полувальмовая используется в том случае, если конструкция дома не позволяет применить другие виды кровли. Здесь торцевые скаты начинаются не от конька, а от середины бокового ската и заканчивается общим карнизом.

Преимущества и недостатки полувальмовой крыши

Как и любая конструкция, полувальмовая стропильная система, имеет недостатки.

  • Стропильная полувальмовая система состоит из большого количества дополнительных элементов, которые предназначены для придания прочности всей конструкции. Такое количество элементов усложняет ее возведение и соответственно происходит удорожание работ.
  • Большой расход кровельного материала.
  • Сложность чистки и ремонта кровли
  • Сложность возведения своими руками

Но в то же время она имеет и ряд преимуществ:

  • Красивый внешний вид
  • Устойчива к погодным явлениям. Такой тип крыши часто используется в местностях с экстремальными климатическими условиями. Конструкция крыши обеспечивает надежную защиту от сильных порывов ветра и дождя.
  • Устойчива к вибрации

Виды конструкции

Двускатная стропильная система включает, в первую очередь, мауэрлат – брус в виде квадрата, помогающий распределить весовую нагрузку по стене и транслировать ее в фундамент. Также используются лежни, коньковые прогоны, идущие по диагонали ноги, рядовые стропила, кобылки и ряд других элементов. При выборе висячего контура каркас дома не имеет ни одной несущей перегородки. Опора стропил производится лишь поверх прогона конька и поверх мауэрлата. На остальном протяжении никакой поддержки нет.

Протяженные тяжеловесные ноги расталкивают в сторону стены дома, поэтому они должны компенсироваться за счет ригелей, затяжек, бабок и подкосов. Есть другое устройство – наслонное, которое применяется в том случае, когда в пределах периметра постройки размещена хотя бы одна несущая стена. Тогда она станет неплохой базой для удержания стропил. Поскольку направленная в стороны энергия уменьшается, то дополнительное отягощение не потребуется, потому сокращение количества опорных деталей не повлияет на стабильность системы.

Специалисты по работе с кровлей указывают, что при любой возможности наслонный вид конструкции предпочтительнее и надежнее.

Есть так называемая датская разновидность, которая оснащена треугольным блоком в верхней доле торца. Нижняя линия треугольника соприкасается плотно с вертикальными фронтонами, выстроенными в виде трапеций. Линия касания формирует выпуклый угол.

Важно знать, что любая полувальмовая крыша, как бы она не называлась формально, на деле будет четырехскатной, так как разделение только условно. Если она так и называется, то в отличие от двускатного варианта, торцевые скаты ведутся не от коньков, а от центральных точек боковых скатов

Они обязательно доходят до карнизных свесов.

Полувальмовые двускатные крыши в одноэтажном доме отличаются тем, что позволяют легко создать мансарду. Если же использовать четырехскатную конструкцию полноценного образца, то мансарда должна быть оснащена очень высоким окном. Кроме того, не получится поставить балкон на торце.

Проектирование (чертежи) и необходимые расчеты

Для того чтобы сделать четырехскатную крышу, необходимо правильно произвести расчеты и установить основные параметры кровли

Наиболее важно определить ее площадь, т.к. она определяет эксплуатационные нагрузки, размеры и количество стропил, угол наклона скатов, от которого зависит высота крыши

Для возведения четырехскатной кровли обязательно разрабатываются детальные чертежи. Без знания точных размеров всех элементов кровли невозможно свести их в единое целое. Лучше всего создать 3D модель по специальной компьютерной программе. С ее помощью будут определены точные размеры всех деталей.

Расчёт площади

Общая площадь кровли складывается из площадей 4-х скатов. В расчетах используются формулы для равнобедренных треугольников и прямоугольников.

В шатровой крыше общая площадь кровли составит S=4Sc=4(аха/2cosA)/2 =аха/cosA, где:

  • а – длина стены дома,
  • А – угол наклона скатов.

В вальмовой крыше общая площадь складывается из 2-х треугольников и 2-х трапеций: S=2(b+c)h/2 +2ah/2sinA = h(b+c)+ah/sinA, где:

  • а – ширина дома,
  • b – длина дома,
  • с – длина конькового прогона (конька),
  • h – высота крыши над перекрытием,
  • А – угол наклона треугольного ската.

Расчет сечения стропил

Полный расчет стропильной системы достаточно сложен. Он учитывает все эксплуатационные нагрузки, длину стропил, угол наклона ската, шаг установки, реакции опор и другие факторы.

Самостоятельно проводить его не всегда возможно, а потому рекомендуется пользоваться строительными нормами.

Выбор сечения стропил основывается на прочностных свойствах материала с учетом коэффициента запаса порядка 0,8. В целом, расчет вальмовой кровли во многом аналогичен расчету двухскатной крыши.

Рекомендации по выбору сечения стропил с учетом некоторых факторов сведены в табл.1.

Таблица 1. Сечение стропил вальмовой четырехскатной кровли:

Длина стропила, мРазмеры стропил, ммШаг установки стропил, м
брус (спаренная доска) Бревно,диаметр
До 380х100 90х100 90х160100 150 1601,1 – 1,4 1,4 – 1,7 1,7 — 2,2
3- 480х160 80х180 90х180160 180 1901,1 – 1,4 1,4 – 1,7 1,7 — 2,2
4- 580х200 100х200200 2001,1 – 1,4 1,4 – 1,8
5- 5,8100х2002001,1 – 1,5
До 6,5120х2202401,1 – 1,4

Длина стропила не превышает 6,5 м. При необходимости получения большей длины приходится делать сращивание и вводить дополнительные упрочняющие элементы.

Выбор угла наклона

Угол наклона скатов выбирается, исходя из снеговой и ветровой нагрузки, применяемых кровельных материалов и размеров чердачного помещения (мансарды). Он может колебаться в широких пределах – от 5 до 65°.

Однако с увеличением наклона повышается парусность сооружения, что снижает сопротивление ветру. Эту нагрузку можно не учитывать при угле менее 25°в. Для регионов, где возможны сильные ветра, наклон не должен превышать 45-48°.

С учетом свойств различных кровельных материалов и особенностей их наложения рекомендуются такие углы наклона:

  • мягкие, рулонные материалы – от 5 до 20°;
  • шифер, металл, асбесто-цементные листы – 12-65°;
  • керамическая черепица – 22-60°.

Важно также учитывать, что с увеличением угла наклона ската увеличивается высота крыши, а значит, и расход материалов. В каждом конкретном случае следует искать оптимальное соотношение между размером чердачного помещения и затратами на материалы

Шаг стропил

Расстояние между стропилами или шаг их установки зависит от эксплуатационных нагрузок, а также размеров сооружения и самих стропил

Важное значение имеет вес кровельного материала. Кроме того, учитываются размеры элементов кровли или ширины рулонов мягких материалов

Другой важный фактор – длина стропила. Так при длине более 4 м оптимальный шаг для мягкой кровли составляет 1-1,2 м.

Монтаж кровельного материала

После того, как стропильная система установлена, можно укладывать «кровельный пирог».

Работы выполняются в такой последовательности:

  1. Между стропилами укладывается теплоизоляция. Используют для этого пенополистирол, вату минеральную или другие подходящие материалы.
  2. Поверх теплоизоляции укладывается гидроизоляция.
  3. Для закрепления гидроизоляции используется контробрешетка, которую монтируют поверх мембраны.
  4. Затем монтируется обрешетка в шахматном порядке. Если кровля планируется мягкая, то обрешетку изготавливают сплошной, без зазоров.
  5. Поверх обрешетки укладывается кровельный материал, который закрепляется к обрешетке;
  6. Для того чтобы защитить утеплитель от сырости, с внутренней стороны его закрывают пароизоляцией;
  7. Поверх пароизоляции монтируют декоративную обшивку;
  8. Выполняют установку коньков, обшивают карнизную коробку.

Конечно, такая система сложна, но она и надежна при этом.

Не следует забывать, что кровля должна проветриваться, и заранее позаботиться об этом.

Видео о полувальмовой крыше.

Конструктивные особенности


Полувальмовая крыша

Полувальмовая конструкция от четырехскатного аналога отличается тем, что торцевые части кровли закрывают только часть фронтона, придавая ему трапециевидную конфигурацию. Боковые скаты имеют форму сужающегося кверху шестиугольника. Проект разработан в Скандинавии, поэтому имеет название Датская крыша.

Особенности конструкции заключаются в следующем:

  • Находящиеся по торцам дома полувальмы образуют широкий свес, который защищает фронтоны и стены от осадков даже при сильном боковом ветре.
  • Небольшой скат не забирает полезного пространства чердака, так как делается на уровне, где обустраивается потолок. Благодаря этому есть возможность обустраивать комфортную полувальмовую мансардную крышу над одноэтажным домом.
  • У полувальмовой крыши стропильная система аналогична четырехскатному варианту. Сооружение состоит из множества элементов, главная особенность заключается в наличии поперечно и диагонально расположенных стропильных ног.

Вальмовая конструкция имеет определенные характерные свойства, но ее внутреннее устройство практически полностью аналогично двускатным и шатровым сооружениям.

Вальмовая кровля: устройство, конфигурация, особенности

Вальмовая крыша состоит из четырёх скатов, её вид сверху напоминает запечатанный конверт.

Устройство вальмовой кровли. Вид сверху

Боковые скаты имеют форму трапеции, скаты на торцах здания меньше по размерам, имеют треугольную форму и называются вальмами. Линия вершины, формируемая в местах соединения стропил, образует конёк. Его длина меньше длины перекрываемого здания. Места соединения боковых скатов и вальм образуют рёбра, количество которых равно числу диагональных стропил. Для отвода жидкости в ливневую канализацию в конструкции кровли формируется водосток.

Архитектурное разнообразие

В зависимости от того, какая геометрическая фигура берётся за основу конструкции, различают следующие варианты создания вальмовой крыши:

  • Полувальмовая. В этом случае вальмы надстраиваются только в верхней части ската.

  • Классическая. Стандартное устройство такой крыши включает в себя четыре ската: два боковых трапециевидных и два треугольных, располагаемых с торцов здания.

  • Шатровая. Скаты такой крыши все имеют форму треугольника и одинаковый размер, поэтому подобный вариант приемлем только для сооружений квадратной формы.

  • Ломаная. Это наиболее трудоёмкий вариант постройки, так как все составляющие соединены под разными углами, имеют различную форму и размер. Неожиданные и стильные сочетания геометрических фигур позволяют создать по-настоящему эксклюзивную форму крыши, благодаря чему затраты оправдывают ожидания.

Преимущества и недостатки конструкции

К преимуществам этого вида кровельных систем следует отнести:

  • Устойчивость к сильным порывам ветра. Грамотный подход к строительству крыши позволяет минимизировать вероятность разрушения конструкции на свесах.
  • Защита фасадов здания от атмосферных осадков благодаря наличию свесов со всех сторон здания.
  • Зрительное уменьшение высоты здания. Такой эффект ценен при необходимости встроить дом в существующую застройку, не нарушив при этом её равновесия.
  • Оригинальность и высокие эстетические качества.
  • Жёсткая конструкция крыши, получаемая благодаря угловым рёбрам, позволяет исключить вероятность деформации поверхности крыши.

Однако наряду с плюсами вальмовая конструкция имеет и свои недостатки, в список которых можно включить следующие:

  • Более высокие затраты времени и денежных средств по сравнению со стандартной двускатной крышей.
  • Если в кровлю встроены наклонные мансардные окна, есть вероятность проникновения избыточной влаги в дом. Чтобы этого избежать, приходится постоянно накрывать окна перед дождём, что не всегда удобно.
  • Невозможность обустройства мансарды — торцевые скаты значительно урезают площадь помещения под крышей.

Плюсы и минусы

Полувальмовая крыша используется не так часто. В первую очередь это обуславливается довольно сложной в исполнении стропильной системой. Чаще всего возведение такой конструкции доверяют профессиональным строителям. Если у вас нет должного опыта в столярных работах, то лучше не выбирать для своего дома полувальмовую крышу.

Кроме того, существенно возрастают финансовые затраты. Стропил и других элементов понадобиться больше. К тому же они имеют разные размеры. Все это значительно удорожает проект.

Но у полувальмовой крыши есть и свои преимущества. К таковым специалисты относят следующее:

  • во-первых, под такой кровлей можно разместить жилое помещение. Место на мансардном этаже будет много;
  • во-вторых, внешний вид полувальмовой крыши очень привлекательный. Такая конструкция станет настоящим украшением вашего дома;
  • также такая крыша является хорошей защитой от осадков. В независимости от угла наклона ската снег на них, как правило, практически не скапливается. А это значит, что эксплуатация кровли не потребует от вас больших усилий;
  • еще одно преимущество – это теплосбережение. Полувальм не дает холоду проникнуть внутрь, что поможет уменьшить расходы на отопление мансардного этажа;
  • полувальмовая крыша может противостоять даже очень сильному ветру. Конечно, тут многое будет зависеть от качества используемых при строительстве материалов, верности расчетов и правильности возведения стропильной системы.

Поэтому, если имеется опыт в столярных работах, и вы уверены что справитесь со сложным устройством стропильной системы, то такой вариант крыши вполне вам подойдет.

Подготовительный этап

Любое дело, особенно если оно касается строительства, должно начинаться с планирования. Прежде всего, следует составить схему. Стропильная система полувальмовой крыши имеет достаточно сложное устройство. Но при этом составление ее схемы не сильно отличается от той же работы при возведении других типов кровли.

Прежде всего, следует сделать расчеты. Вам нужно определиться со следующими параметрами:

  1. Угол наклона скатов и вальм. От этого будет зависеть, сколько снега скопится на крыше. Также угол наклона определяет свободное пространство под кровлей.
  2. Какие нагрузки должны выдержать стропила полувальмовой крыши. От этого параметра будет зависеть сечение используемых материалов. Также в зависимости от нагрузок определяется шаг установки стропил.
  3. Также предварительно высчитываются и другие параметры. Например, высота установки конька. От этого параметра будет зависеть высота всей крыши. Чем он больше, тем больше свободного пространства будет на мансардном этаже. Но при этом, высокая крыша будет подвержена большим ветровым нагрузкам.

При расчете угла наклона ската, также важно учитывать каким кровельным материалом будет покрыта ваша полувальмовая крыша. Каждый производитель указывает свои оптимальные параметры, при соблюдении которых их продукция будет работать наиболее эффективно

Рассчитывая нагрузки, в первую очередь учитывают величину снежного покрова

Кроме того, следует принять во внимание и воздействие ветра. Этот тип нагрузки зависит не только от погодных условий в вашем регионе, но и от угла наклона ската полувальмовой крыши, также следует учитывать и вес всех материалов, которые будут использоваться при строительстве

После всех предварительных вычислений составляется чертеж стропильной системы полувальмовой крыши. В нем указывается расположение всех элементов конструкции, лучше чтобы он был более точным и подробным. В этом случае сам монтаж стропильной системы полувальмовой крыши пройдет легче и без ошибок.

Эта работа требует знаний множества нюансов. Поэтому чаще всего ее доверяют профессионалам. Но если вы хотите выполнить все самостоятельно, то можно воспользоваться специальными программами или он-лайн калькуляторами, также советуем прочитать: расчет стропильной системы.

Технология возведения полувальмовой крыши

Чисто конструктивно кровля этого типа представляет собой скатную конструкцию. А значит, в ней могут использоваться как висячие, так и наслонные стропила. Отличаются они друг от друга тем, что наслонные упираются в коньковый прогон, висячие друг в друга. Чаще используют первый вариант, потому что коньковый брус выполняет функции опоры, на которую упираются стропильные ноги системы. То есть такая конструкция намного прочнее.


Полувальмовая крыша с кирпичным фронтономИсточник krovlyaikrysha.ru

Итак, будем считать, что фронтоны возведены из кирпича или блоков.

  1. По двум внешним стенам (фасадной и задней) устанавливается мауэрлат из бруса с минимальным сечением 100х15 мм. Его крепят к залитому из бетона армирующему поясу, в который заложен каркас из стальной арматуры. Крепление производят на шпильки, заложенные в армопояс, через каждые 1-1,2 м.
  2. Проводят монтаж конькового прогона, который собой представляет брус с минимальным сечением 100х100 мм. Его длина на 3-4 м короче пролета здания. Установку проводят на стойки-опоры, устанавливаемые или на несущую стену, расположенную внутри дома, или на балки перекрытия, или на плиты перекрытия. Здесь важна прочная опора.
  3. Поверх стоек монтируют коньковый брус, который крепится к первым перфорированными стальными уголками и саморезами. Основное требование – горизонтальность прогона. Поэтому еще на стадии установки опорных стоек их обязательно проверяют на вертикальность и по высоте.
  4. Проводят монтаж диагональных стропил, которые одними концами упираются в края конькового прогона, вторыми во фронтоны. Эти стропильные ноги разграничивают скаты (трапециевидные и треугольные) между собой.
  5. Укладывают основные стропила, формирующие трапециевидные скаты. Они упираются верхними краями в коньковый брус, нижними в мауэрлат.
  6. Проводят монтаж належников. Это короткие стропильные ноги, которые верхними концами упираются в диагональные ребра кровельной конструкции.
  7. Точно также заполняются скаты треугольной укороченной формы. В каждой из них одна стропила полноценная, она упирается в коньковый прогон, остальные належники.


Стропильная система полувальмовой кровельной конструкцииИсточник krovlj.ucoz.ru

Это типичная схема стропильной системы мансардной полувальмовой крыши. Если пролет кровли дома достаточно большой, то в схему вносят ряд дополнительных элементов:

  • промежуточный пролет под стропила, который устанавливают на стойки;
  • или сами стойки без прогона, которые монтируются под каждую стропилу;
  • шпренгель – опорный элемент под диагональные ребра.

Формирование мансардной крыши

Так как разговор идет о полувальмовой мансардной крыше со стропильной системой, собранной по типичному проекту, то необходимо обозначить, что кровлю придется утеплять. Как это делается:

  1. По стропильной системе укладывают полосы рулонной пароизоляции. Укладку ведут снизу вверх, то есть от карниза крыши к коньку с перехлестом краев полос в размере 10-15 см. Крепят изоляционный материал к стропильным ногам гвоздиками с широкой шляпкой или скобами при помощи степлера.
  2. Устанавливают поверх стропил контробрешетку. Это деревянные бруски сечением 50х50 мм, которые укладывают на стропильные ноги вдоль. Крепление – саморезы, длина которых в два раза больше толщины брусков.
  3. Проводят монтаж обрешетки, шаг элементов которых зависит от типа кровельного покрытия. Если на крышу будут укладывать мягкую кровлю, то обрешетка должна быть сплошной или из досок, или из листов фанеры или плит ОСП.
  4. Последний этап снаружи крыши – укладка кровельного материала.


Схема утепления скатной крышиИсточник stroyfora.ru

Остальные операции переносятся в мансарду под кровельную конструкцию. В первую очередь между стропильными ногами закладывают утеплитель. По ширине он должен быть чуть больше расстояния между стропилами. Причина – чтобы теплоизоляционный материал вошел с натягом, не оставляя зазоров и щелей, которые зимой станут мостиками холода. После чего по стропильной системе укладывают рулонную гидроизоляцию. Ее монтаж производится точно так же и в такой же последовательности, как и верхний изоляционный слой.

В принципе, на этом можно считать, что двускатная полувальмовая крыша двухэтажного дома построена. Остается только провести отделку мансарды, с прокладкой в нее коммуникационных сетей.

Виды

Рассматривая типы вальмовых крыш, необходимо учитывать их разновидности, выбор которых влияет на устройство стропильных систем.

  • Классический тип. Диагональные ребра опираются на опорные балки коньков, свесы расположены на одном уровне по высоте. Фронтон треугольный, скат – трапециевидной формы.
  • Шатровый тип. Опорная балка конька отсутствует. Диагональное ребро смыкается концами в одной точке, к ребрам примыкает рядовое короткое стропило. Так строят крыши, если здание в вертикальной проекции представляет собой квадрат.
  • Полувальмовый тип. Фронтоны вертикальные, в них устанавливают оконные проемы. Существуют две разновидности полувальмового типа – голландская и датская.
  • Ломаный вальмовый тип (мансардный четырехскатный). Представляет наибольшую сложность при строительстве, поскольку скаты разной площади и имеют различные углы наклона. Такой тип дает возможность рациональной организации внутреннего подкровельного пространства и позволяет придавать крыше необычную внешность.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
