Как лучше подключить лампочки последовательно или параллельно

Инструкция по монтажу

Монтаж выключателей производится в несколько этапов. Каждый из них имеет свои особенности.

Подготовка стен

Прокладывать кабельную продукцию можно открытым или закрытым способом. Выполнение этого этапа зависит от вида выбранной проводки.

Если выбран открытый способ, надо определить места крепления распредкоробок, розеток и выключателей (на этом месте надо смонтировать площадки для установки), наметить кабельные трассы. Кабель можно крепить:

• на пластиковые скобы;
• на опоры (проводка в стиле «Ретро»).

Также можно укладывать проводниковую продукцию в кабельные каналы.

Если выбрана скрытая проводка, то, после определения мест установки электроприборов, в стенах надо выполнить каналы (штробы) для укладки кабеля и выемки для установки пластиковых боксов. После прокладки проводниковой продукции и вывода проводов в распредкоробки и подрозетники, штробы заштукатуриваются и выполняются работы по обустройству интерьера.

Подключения в распредкоробке

Провода, выведенные в распредкоробку надо подготовить – укоротить, снять общую оболочку и зачистить концы на 1-1,5 см. Сделать это можно с помощью монтерского ножа.

Дальше надо выполнить расключение проводников согласно выбранной схеме. Соединить жилы можно скруткой (желательно, с последующей пропайкой). После этого концы надо заизолировать. Также можно применить современные зажимные клеммы.

Установка выключателя

Установка выключателя, независимо от его исполнения (накладной или внутренний) также начинается с укорачивания и разделки кабеля.

Потом выключатель надо частично разобрать – снять клавиши и декоративную рамку. Следующий шаг – подключение проводов к клеммам выключателя. В зажимных клеммах надо надежно затянуть винты. Пружинные зажмут провод сами.

Потом выключатель устанавливается на место, крепится согласно конструкции, устанавливаются декоративные пластиковые детали.

Подключение двух светильников

Вариантов подключения лампочек к одному выключателю всего два:

• последовательное;
• параллельное.

При последовательном монтаже лампы соединяются между собой проводом, а питающий кабель подключается к оставшимся свободными выводам – как на схеме. В некоторых случаях может потребоваться соблюдение фазировки. Тогда к входу L одной лампы подключают фазный проводник, вход N соединяют с входом L другой лампы, а нулевой провод подключают к оставшемуся свободному выводу N второй лампы.

Если требуется подключение двух светильников параллельно, то проводники L и N соединяют с клеммами первой лампы, к тем же клеммам подключают второй отрезок кабеля, образуя шлейф. Второй конец шлейфа подключают к выводам L и N второй лампы и т.

Основные принципы подключения

Как было сказано ранее, конструкция светоизлучающего диода подразумевает их подключение исключительно к источнику постоянного тока

Однако, поскольку рабочая часть светодиода – это полупроводниковый кристалл кремния, то очень важно соблюдать полярность, в противном случае светодиод не будет излучать световой поток

Каждый светодиод имеет техническую документацию, в которой содержатся инструкции и указания по правильному подключению. Если документации нет, можно посмотреть маркировку светодиода. Маркировка поможет узнать производителя, а зная производителя, Вы сможете найти нужный даташит, в котором и содержится информация по подключению. Вот, такой не хитрый совет.

Как определить полярность?

Для решения вопроса существует всего 3 способа:

1. Конструктивно. Согласно нормам, принятым во всем мире, на обычном светодиоде (не SMD типа), длинная ножка всегда является «+» или же анодом. Для работы светодиода на него должна подаваться положительная полуволна. А короткая – катодом.
2. С помощью мультиметра. Для проверки необходимо переключатель прибора поставить в режим «Прозвонка» и установить красный щуп мультиметра на анод, а черный – на катод. В результате светодиод должен засветиться. Если этого не произошло, необходимо поменять полярность (черный на анод, а красный на катод). Если результат не меняется, тогда led вышел из строя (для установления более точного диагноза, читайте как проверить светодиод).
3. Визуально. Если присмотреться к светодиоду, то можно увидеть 2 кончика возле кристалла. Тот, который больше – катод, тот, что меньше – анод.

С полярностью разобрались, теперь нам нужно определиться с тем, как подключить LED к сети. Для тех, кто не понял, читайте подробную и интересную статью определения полярности у светодиода. В ней мы собрали все возможные способы проверки, и даже при помощи батарейки.

Подключение светодиодов к напряжению 220В

Первое, что нужно знать при подключении к сети 220В, — для номинального свечения через светодиод должен проходить ток в 20мА, а падение напряжения на нем не должно превышать 2,2-3В. Исходя из этого, необходимо рассчитать номинал токоограничивающего резистора по следующей формуле:

в которой 0,75 – коэффициент надежности led, U пит – это напряжения источника питания, U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток, I – номинальный ток, проходящий через него, и R – номинал сопротивления для регулирования проходящего тока. После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.

Однако не стоит забывать, что на сопротивлении будет выделятся большое количество тепла за счет падения напряжения. По этой причине дополнительно необходимо рассчитать мощность этого резистора по формуле:

Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.

После определения номинала и мощности сопротивления можно собрать схему для подключения одного светодиода к 220В. Для ее надежной работы необходимо ставить дополнительный диод, который будет защищать светоизлучающий диод от пробоя, при возникновении амплитудного напряжения на выводах светодиода в 315В (220*√2).

Схема практически не применяется, поскольку в ней возникают очень большие потери из-за выделения тепла в сопротивлении. Рассмотрим более эффективную схему подключения к 220 В:

На схеме, как видим, установлен обратный диод VD1, пропускающий обе полуволны на конденсатор C1 емкостью 220 нФ, на котором происходит падение напряжение до необходимого номинала.

Но это упрощенная модель для подключения LED, в большинстве светодиодных ламп уже встроенный драйвер (схема), который преобразует переменное напряжение 220В в постоянное с величиной 5-24В для их надежной работы. Схему драйвера Вы можете видеть на следующем фото:

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

• От распределительной коробки к месту расположения светильников протягивают электрические провода.
• Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
• В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
• Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы

Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным

Электрические цепи. Последовательное и параллельное соединения проводников

Подробности

Просмотров: 420

«Физика – 10 класс»

Как выглядит зависимость силы тока в проводнике от напряжения на нём? Как выглядит зависимость силы тока в проводнике от его сопротивления?

От источника тока энергия может быть передана по проводам к устройствам, потребляющим энергию: электрической лампе, радиоприёмнику и др. Для этого составляют электрические цепи различной сложности.

К наиболее простым и часто встречающимся соединениям проводников относятся последовательное и параллельное соединения.

Последовательное соединение проводников.

При последовательном соединении электрическая цепь не имеет разветвлений. Все проводники включают в цепь поочерёдно друг за другом. На рисунке (15.5, а) показано последовательное соединение двух проводников 1 и 2, имеющих сопротивления R₁ и R₂. Это могут быть две лампы, две обмотки электродвигателя и др.

Сила тока в обоих проводниках одинакова, т. е.

I₁ = I₂ = I.         (15.5)

В проводниках электрический заряд в случае постоянного тока не накапливается, и через любое поперечное сечение проводника за определённое время проходит один и тот же заряд.

Напряжение на концах рассматриваемого участка цепи складывается из напряжений на первом и втором проводниках:

U = U₁ + U₂.

Применяя закон Ома для всего участка в целом и для участков с сопротивлениями проводников R1 и R2, можно доказать, что полное сопротивление всего участка цепи при последовательном соединении равно:

R = R₁ + R₂.         (15.6)

Это правило можно применить для любого числа последовательно соединённых проводников.

Напряжения на проводниках и их сопротивления при последовательном соединении связаны соотношением

Параллельное соединение проводников.

На рисунке (15.5, б) показано параллельное соединение двух проводников 1 и 2 сопротивлениями R₁ и R₂. В этом случае электрический ток I разветвляется на две части. Силу тока в первом и втором проводниках обозначим через I₁ и I₂.

Так как в точке а — разветвлении проводников (такую точку называют узлом) — электрический заряд не накапливается, то заряд, поступающий в единицу времени в узел, равен заряду, уходящему из узла за это же время. Следовательно,

I = I₁ + I₂.         (15.8)

Напряжение U на концах проводников, соединённых параллельно, одинаково, так как они присоединены к одним и тем же точкам цепи.

В осветительной сети обычно поддерживается напряжение 220 В. На это напряжение рассчитаны приборы, потребляющие электрическую энергию. Поэтому параллельное соединение — самый распространённый способ соединения различных потребителей. В этом случае выход из строя одного прибора не отражается на работе остальных, тогда как при последовательном соединении выход из строя одного прибора размыкает цепь. Применяя закон Ома для всего участка в целом и для участков проводников сопротивлениями R₁ и R₂, можно доказать, что величина, обратная полному сопротивлению участка ab, равна сумме величин, обратных сопротивлениям отдельных проводников:

Отсюда следует, что для двух проводников

Напряжения на параллельно соединённых проводниках равны: I₁R₁ = I₂R₂. Следовательно,

Обратим внимание на то, что если в какой-то из участков цепи, по которой идёт постоянный ток, параллельно к одному из резисторов подключить конденсатор, то ток через конденсатор не будет идти, цепь на участке с конденсатором будет разомкнута. Однако между обкладками конденсатора будет напряжение, равное напряжению на резисторе, и на обкладках накопится заряд q = CU

Рассмотрим цепочку сопротивлений R — 2R, называемую матрицей (рис. 15.6).

На последнем (правом) звене матрицы напряжение делится пополам из-за равенства сопротивлений, на предыдущем звене напряжение тоже делится пополам, поскольку оно распределяется между резистором сопротивлением R и двумя параллельными резисторами сопротивлениями 2R и т. д. Эта идея — деления напряжения — лежит в основе преобразования двоичного кода в постоянное напряжение, что необходимо для работы компьютеров.

Следующая страница «Примеры решения задач по теме «Закон Ома. Последовательное и параллельное соединения проводников»»

Назад в раздел «Физика – 10 класс, учебник Мякишев, Буховцев, Сотский»

Законы постоянного тока – Физика, учебник для 10 класса – Класс!ная физика

Электрический ток. Сила тока — Закон Ома для участка цепи. Сопротивление — Электрические цепи. Последовательное и параллельное соединения проводников — Примеры решения задач по теме «Закон Ома. Последовательное и параллельное соединения проводников» — Работа и мощность постоянного тока — Электродвижущая сила — Закон Ома для полной цепи — Примеры решения задач по теме «Работа и мощность постоянного тока. Закон Ома для полной цепи»

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

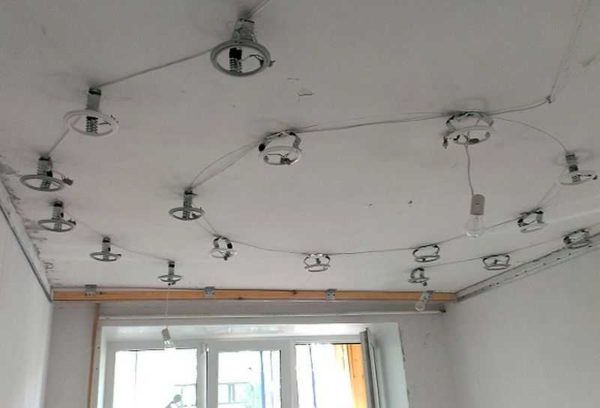

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

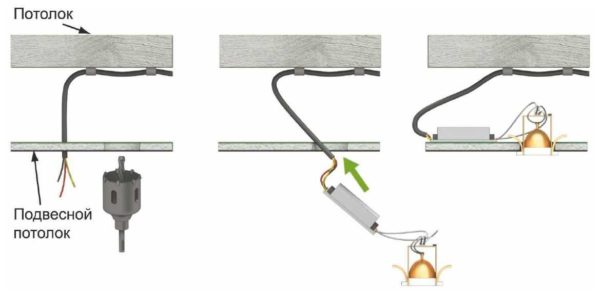

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Когда проводка в квартире или доме уже присутствует и нет надобности подключать дополнительные источники света, то вопрос — как подключить лампу, не является актуальным. Но как же выполнить эту работу когда появляется такая необходимость. Тут без элементарных знаний электротехники и умения составить принципиальную, казалось бы, элементарную схему уже не обойтись.

Все источники света люминесцентные (экономки), лампы накаливания, светодиодные светильники могут быть подключены, как в принципе и все имеющиеся в электрической цепи сопротивления, параллельно, последовательно, смешанно. Смешанное соединение не используется для подключения ламп, так как в нём просто нет необходимости

А вот на параллельном и последовательном подключении стоит остановить своё внимание поподробнее

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

• проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
• автоматы питания освещения должны быть под замком;
• работы производить исправным инструментом.

Одна лампа – один выключатель

Самая простая схема состоит из одного осветительного элемента и одноклавишного рубильника.

Теоретически подключение не отличается от описанного выше – нулевая жила идет напрямую от распределительного щита к потребителю, а вот в фазный производится врезка прерывателя. Но практически все выглядит несколько сложнее.

Для подключения такого типа в первую очередь следует определиться с местом монтажа распределительной коробки.

Ее следует установить, как можно ближе к месту установки выключателя, при этом должна исключаться легкость доступа к ней.

От этого напрямую зависит количество проводов, требуемого для создания ветки. Оптимальное ее расположение – под потолком над рубильником.

А далее все просто:

• Определяем месторасположение осветительного элемента – лампы (к примеру – в центре потолка);
• Выбираем место установки прерывателя (условно – ниже распределительной коробки);
• В распределительную коробку заводим проводку, идущую от распределительного щита;
• По потолку прокладываем проводку (по возможному кратчайшему пути) от патрона лампы и тоже ее заводим в коробку;
• Остается провести укладку провода от выключателя к распределительной коробке.

Для простоты провод, идущий от щита к коробке, обозначим как «ввод», а от коробки к потребителю – «вывод».

Для схемы с одноклавишным выключателем и одной лампой используются двухжильные провода.

После укладки всей проводки (открытым или закрытым способом) остается только все правильно соединить и для этого важно определить, какая жила — фазная, а какая – нулевая. Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети. Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети

Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети.

Чтобы было понятнее, рассмотрим, как все правильно соединить, используя разный окрас оплетки жил проводки.

К примеру, для создания ветки питания осветительного элемента использовался провод с жилами, окрашенными в коричневый и синий цвета.

При подключении вводного провода к распределительному щиту коричневую жилу соединили с фазным выводом, а синюю – с нулевым.

Зная это, остается только все правильно соединить в распределительной коробке.

Поскольку «ноль» идет напрямую на потребителя, то синюю (нулевую) жилу ввода соединяем с соответствующей по цвету жилой вывода.

Остается включить в схему рубильник. От него к распределительной коробке тоже кинут двухжильный провод, но в этом случае он — две части одной линии (фазной).

Берем коричневую (фазную) жилу ввода и соединяем ее с любой из жил, к примеру, тоже с коричневой, ведущей на выключатель.

Остается только синюю жилу, идущую из выключателя, соединить с коричневой жилой вывода.

Далее все места соединения необходимо качественно заизолировать, и только после этого – проверять работоспособность созданной ветки путем подачи на нее напряжения.

Это мы рассмотрели детально способ подключения одной лампы к одноклавишному прерывателю.

Все последующие схемы построены по описанному принципу, поэтому укажем только их ключевые моменты.

Соблюдение техники безопасности при монтаже розеток

Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:

• обесточить помещение, в котором проводятся работы;
• проверить участок перед началом специальным прибором (можно включить устройство в сеть);
• использовать резиновые перчатки, технику с прорезиненными ручками;
• при «наращивании» длины недостаточно скрутить провода, требуется спайка;
• не допускается контакт с соединенными оголенными кабелями;
• излишки не должны «торчать» – укорачивают, закладывают в стену;
• проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

Применение в быту

Наиболее распространённая схема параллельного подключения представлена в обычных ёлочных гирляндах.

Применяется эта схема и в других ситуациях. Например, можно:

• смонтировать бюджетную подсветку в коридоре большой длины;
• не тратиться на покупку новой лампы, так как они часто перегорают, а подключить другую;
• увеличить срок использования лампочек — меняем две лампы на шестьдесят ватт на одну в сто ватт.

Справка. Бывалые электрики частенько применяют это, чтобы выявить фазу в сети на три фазы.

Зачастую галогенные и обычные лампы накаливания большой мощности используют в различных мастерских и гаражах для того, чтобы отапливать помещение. Две лампы в один киловатт мощностью подключают последовательно и размещают в короб из металла, который ставят на кирпичи. Такой обогреватель способен прогреться до шестидесяти градусов тепла. Правда, сами лампы приходится часто менять по причине того, что они быстро перегорают.

Схема параллельного подключения распространена достаточно широко. Применить её можно в совершенно любом помещении. Это может быть подсветка, лампы в люстре, уличное освещение. Её прелесть в том, что каждым источником света можно управлять отдельно — остальные этому совершенно не мешают.

Единственное, что нужно — включить в схему необходимое количество выключателей. В жилых домах по такой схеме работают не только осветительные приборы, но и все остальные, которые питаются электричеством.

Справка. Очень часто, когда требуется соединить между собой светодиодные осветительные приборы, используют подключение смешанного типа. Делают цепочку светильников, которые соединяют последовательно, а затем параллельным соединением подключают к другой такой же цепочке.

Особенности применения

Каждый из методов подключения нагрузки нашел свое применение в быту и промышленности. Параллельный способ целесообразно использовать в ситуации, когда электроприбор требуется целенаправленно отключать. Примером здесь может стать электрический звонок, соединенный последовательно с источником питания и кнопкой. В соответствии с этим же принципом работает и ручной фонарик, состоящий из светодиода, ключа и батарейки.

Однако последовательное включение приборов не всегда позволяет решить поставленные задачи. В каждой квартире присутствует большое количество осветительных приборов. Если все их соединить последовательно, то они будут включаться и отключаться одновременно, что требуется крайне редко. Именно люстры принято подключать параллельно. В результате у потребителя появится возможность активировать нужное в данный момент количество ламп. Благодаря этому, достигается требуемая освещенность помещения и экономится электрическая энергия.

В быту чаще всего используется смешенное подключение нагрузок. Этот вид подсоединения проводников является сочетанием параллельного и последовательного соединения

При этом на стадии проектирования электросети крайне важно учитывать все преимущества и недостатки каждого типа подсоединения. Для определения необходимых показателей общую цепь следует разделить на простые участки, а полученные результаты затем суммируются
