Монтаж потолочно-проходного узла для дымохода

Требования, предъявляемые боковому дымоходу

По статистике, предоставляемой ежегодно МЧС, возгорания бани происходят в основном по вине дымохода. Поэтому к нему предъявляются повышенные требования:

• места соединения различных элементов дымохода герметизируются жаростойким герметиком;
• проход в стене выполняется только сэндвич-трубой. При этом делается дополнительная защита от возгорания с помощью минеральной ваты или специального короба из оцинкованного металла (см. фото);

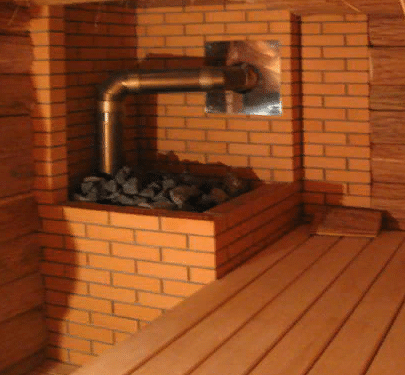

Сэндвич-труба в стене.

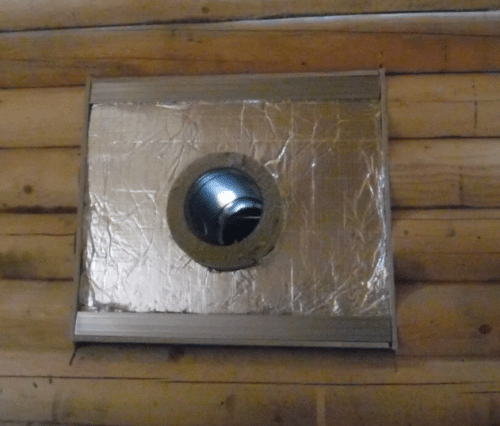

Прохождение стены с помощью металлического короба.

Изоляция базальтовой ватой.

• разрешается выполнять отвод труб под углом до 30 градусов с уходом оголовка дымохода от вертикали не более чем на 1 м;
• подсоединение к патрубку печки проводится с помощью трубы из нержавейки (подсоединять сэндвич-трубу к печке категорически запрещается). Обычная или оцинкованная сталь активно образуют сажу (оседает на стенках), что может привести к самовоспламенению сажевого налета. Это, в лучшем случае, прогорание трубы, в худшем — пожар;
• длина простой трубы, как и всего дымохода, внутри помещения не должна превышать 1,5 м (оптимальное расстояние от печки до стены — 1 м). Связано это с сажей (оседает и на нержавейку, но не так активно) и потерей тяги (при увеличении горизонтального расстояния она падает);
• дымоход не должен проходить над полком — можно случайно сильно обжечься;

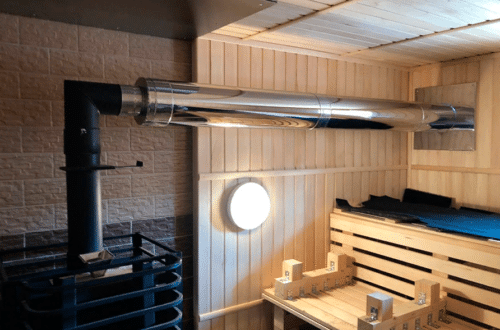

Смотрится красиво. Но не соблюдены сразу два требования СП: длина внутренней части дымохода превышает 1,5 м, к тому же проходит над полком.

• окно в стене для вывода дымохода должно располагаться на высоте 1,2-1,5 м (можно выше, если соблюдены другие расстояния) над землей и на расстоянии не менее 500 мм от свеса крыши бани;
• внутренняя часть дымохода изолируется вначале базальтовой ватой (можно использовать и огнеупор из шлаковаты), а поверх оцинкованным металлическим листом;
• строительные правила (СП) категорически запрещают прохождение трубы дымохода через коридор, балкон, лоджию (требование относится к баням внутри частного дома или в подвале);
• не допускается вывод дымохода рядом с окнами, при наличии второго этажа у бани;
• труба в бане через стену может резко повернуть не более трех раз (оптимально 2 — около печки и на улице). В противном случае тяга в ветреный день может вообще отсутствовать;

У дымохода должно быть не более трех поворотов.

• вертикальный участок трубы монтируется от стены на удалении не менее 15 см;
• рядом стоящее здание должно отстоять от дымохода на 1,5 м и более;
• общая высота дымохода не менее 5 м — так обеспечивается нормальная тяга;
• оголовок дымохода должен быть выше коньков крыш рядом стоящих зданий на 15 см и более.

Результат несоблюдения противопожарных правил.

Нормы и правила пожарной безопасности

Любой застройщик может ознакомиться с тем, какое оборудование дымохода считается безопасным, по СНиП 41-01-2003.

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

Нас интересует пункт 6.6.22, который диктует отступ в 130 мм в области прохода через этажи для выполненной с защитой дерева кирпичной трубы. Известно, что кирпичные и бетонные трубы имеют более низкую теплоотдачу, чем современные металлические, которые чаще всего применяют в банях. Это означает, что обустраивая разделку одностенной металлической трубы без теплозащиты, следует ориентироваться на другие цифры отступок, которые указаны в приложении «К»:

• 500 мм до дерева без термозащиты;

• 380 мм от нагретой трубы до легковоспламеняемых за слоем термоизоляции.

Данные цифры следует рассматривать как расстояния от дыма внутри трубы до дерева.

Производители печей и дымоходов предоставляют документацию, в которой обязательно указывается возможное значение расстояний до перекрытий из различных материалов. Ими и следует руководствоваться при самостоятельном сооружении прохода банной трубы через потолок.

Зачем необходима изоляция дымохода

Главным образом дымоход защищается от двух главных негативных факторов, которые воздействуют на него:

• Высокой температуры в сауне.
• Попадание влаги через некачественно сделанные стыки в крыше.

Для устранения негативных факторов, можно обмотать трубу дымохода теплоизолятором. Это поможет предотвратить нагрев металлической конструкции, а также устранить появление конденсата, что также пагубно влияет на железные элементы.

Утепление дымохода позволяет:

• Сделать безопасным переход в местах соприкосновения трубы с крышей или стеной.
• Избежать теплопотери.
• Продлить срок эксплуатации металлических конструкций.
• Использовать все виды отделочных материалов для создания собственного неповторимого стиля и уютной атмосферы в бане.

Металлическая вытяжка в сауне В принципе, провести работы по утеплению дымоходной конструкции не составляет особых сложностей, главное знать, чем изолировать печную металлическую трубу дымохода в бане. Чтобы правильно выбрать тип изолятора, подходящий именно для вас, необходимо разобраться в их технических характеристиках.

Можно обернуть дымоход фольгоизолом

Современный материал включает два слоя: теплоизолятор и фольгу. Второй − играет отражающую функцию и может сохранять до 90% тепловой энергии в постройке. Фольгоизол − безвредный материал по сравнению с другими аналогами, так как в качестве фольги выступает уплотненная пищевая. Материал стойкий к ультрафиолету и повышенным температурам в пределах -65 до +175 градусов по Цельсию, хороший изолятор.

Кто еще не знает, как в сауне сделать изоляцию трубы дымохода, рекомендуем покрыть фольгоизолом потолок парилки, стены и печную трубу. В результате Вы получите помещение, по конструкции напоминающее термос. В сауне тепло будет оставаться, а баня быстро наберет температуру, а затем медленно остынет. Иногда устанавливается сетка на трубу для камней в баню, что очень удобно и практично.

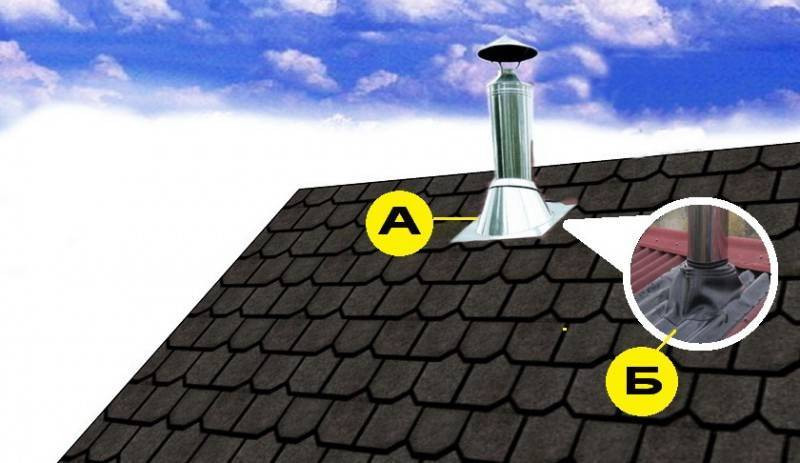

Герметизация трубы на крыше

Герметизация дымоотвода на крыше проводится с учетом формы трубы и рельефности кровельного покрытия:

• Для прямоугольной и квадратной конструкции подойдет металлический фартук;
• Для круглых выходов часто используются эластичные резиновые или полимерные проходки;
• Трубы типа «сэндвич» оснащают металлическим конусом, закрепленным под углом на стальном фартуке;
• Шифер или металлочерепицу оборудуют свинцовыми планками примыкания или системой Мастер Флеш.

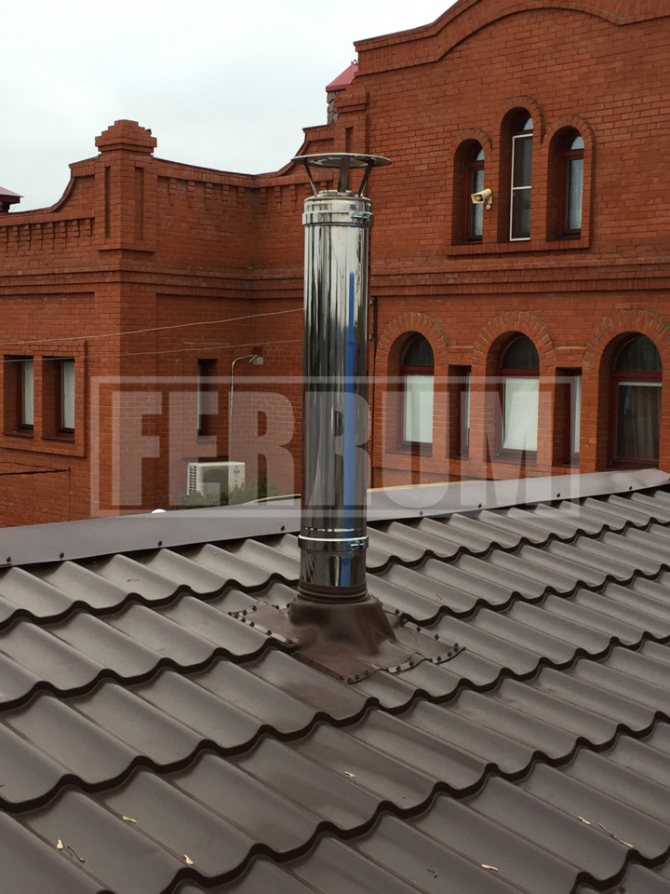

Установка трубы на кровлю из металлочерепицы

Места прохода трубы через крышу

Существует закономерность — чем ниже по скату крыши будет размещается труба, тем больше усилий потребуется для гидроизоляция стыка между дымоходом и кровлей.

Крыши, изготовленные из профлиста, оснащают трубами в следующих участках:

• Возле конька. Согласно СНиП 41-01-2003, вывод устройства близ конька снизит вероятность образования снежных карманов и появления конденсата.
• Изоляция печной трубы на скате. Прохождение дымохода на расстоянии 500-700 мм. от конька крыши снижает риск протечки и сохраняет стропильную конструкцию. Защитить стык помогут эластичные проходки или доборные элементы фартука.

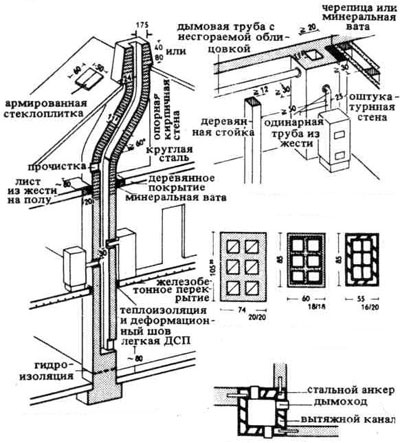

Конструктивные элементы узла примыкания крыши к дымоходу

Планируя сделать проход дымохода через кровлю своими руками, начните с деревянного короба.

1. Подберите бруски, соответствующие толщине балок перекрытия (минимум 5-10 см), и отмерьте длину, увеличивающую размер трубы на 15-25 см.
2. Соедините доски для образования квадратной или прямоугольной конструкции (соответствующей форме дымохода), прикрепите к горизонтальным и вертикальным балкам перекрытия.
3. Приготовьте дополнительные материалы: верхний и нижний фартук, галстук (длинный гладкий лист с отбортовкой для отвода дождевой воды), герметик.
4. Планки примыкания, образующие фартук, устанавливаются по бокам, сверху и снизу. Внутренний фартук размещают под кровельным материалом для отведения воды. Под него укладывают галстук длиной, равной расстоянию нижнего фартука до карниза. Внешние планки примыкания выполняют декоративные функции, и предупреждают попадание влаги в зону прохождения дымохода через крышу.
5. Закрыть отверстие вокруг трубы и балок перекрытия поможет базальтовая вата. Расстояние между бетонным и кирпичным дымоотводом, относительно элементов стропильной системы — 13 см., от керамической неизолированной трубы оставляют просвет 25 см., при наличии теплоизолирующего слоя — 13 см.
6. Промежуток между трубой и горючим материалом закрывают листовым металлом. Герметичность кровли обеспечивает специальная пленка, которую прорезают конвертом, и фиксируют края на внешней части трубы, деревянного короба.

Разделка на коньке

Отвести воду от дымовой системы, проходящей через конёк, позволит гладкий металлический фартук и декоративная заделка из шифера или профнастила.

1. Проложите возле трубы жестяной лист (галстук), подведенный под кровельный настил.
2. Зафиксируйте нижнюю, затем боковые и верхнюю планку примыкания.
3. Заполните стыки возле трубы герметиком на силиконовой основе.
4. Прижмите верхними планками фартука.

Отвод дождевой воды от дымохода

Проходка на скате

Проводя обустройство небольшой проходки, зафиксируйте на скате крыши водоотводный желоб.

Сверху образуются две короткие ендовы (разжелобки). Планка нижней ендовы устанавливается в местах стыков отрицательных углов, защищая от попадания воды в подкровельное пространство. Размещается она, до укладки листов профнастила. Верхняя планка выполняет чисто декоративные функции.

Установка дымохода круглого сечения потребует дополнительных затрат, так как его правильная организация нуждается в дополнительных комплектующих

Обход стропильной системы

Качественное примыкание кровли к трубе дымохода возможно при наличии жесткой обрешётки, позволяющей равномерно распределить нагрузку. Дымоход обычно устанавливают до укрепления стропильной системы.

Обрешетка под дымоход

1. Установите под элементы стропильного каркаса опорные стойки, срежьте перекрытия и соедините с целыми стропилами, воспользовавшись горизонтальными перемычками.
2. Вокруг дымового отвода обустройте надежный каркас, прочно соединенный со стропильной системой и кровельной обрешеткой.

Установка ППУ

Как провести сэндвич-трубу

Важная информация: только за счет сэндвича можно добиться снижения температуры верхнего контура трубы с 450° до 200°. Также сэндвич помогает избежать образование излишнего конденсата.

• На банную печь сначала устанавливается одностенный модуль, как минимум на один метр или же натрубный теплообменник. Далее, устанавливается переходник с одностенной на двустенную трубу., потом рекомендуется применение сэндвич-конструкции. Это позволит уменьшить перегрев труб, идущих от печи, и увеличить их срок службы
• Стыковать трубы в межэтажных и межчердачных перекрытиях строго запрещено.
• Через потолок трубу можно проводить только через ППУ. После сборки дымохода свободное пространство между боковыми стенками прохода перекрытия и трубой заполнить жаропрочным и негорючим материалом. Рекомендуется материал на основе базальтовых пород (МПБ, БСТВ).
• Горизонтальные участки ухудшают тягу, поэтому при возможности их избегаем. Если это осуществить по каким-либо причинам невозможно, то нужно стараться не делать горизонтальных положений длинной более 1 метра.
• Не следует использовать более трех колен в системе. Превышение этого количества снижает показатели тяги.
• Следует помнить, что любой материал при нагреве изменяет свои размеры, поэтому в точке выхода не следует жестко фиксировать трубу.

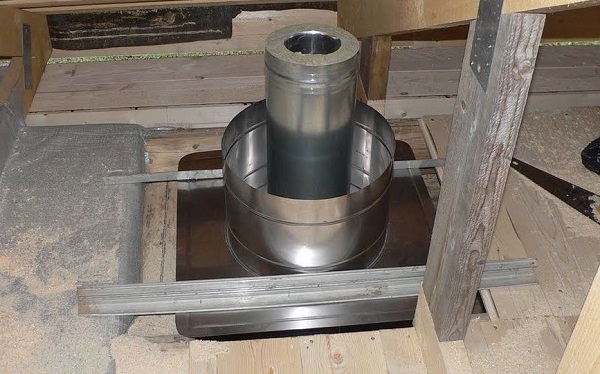

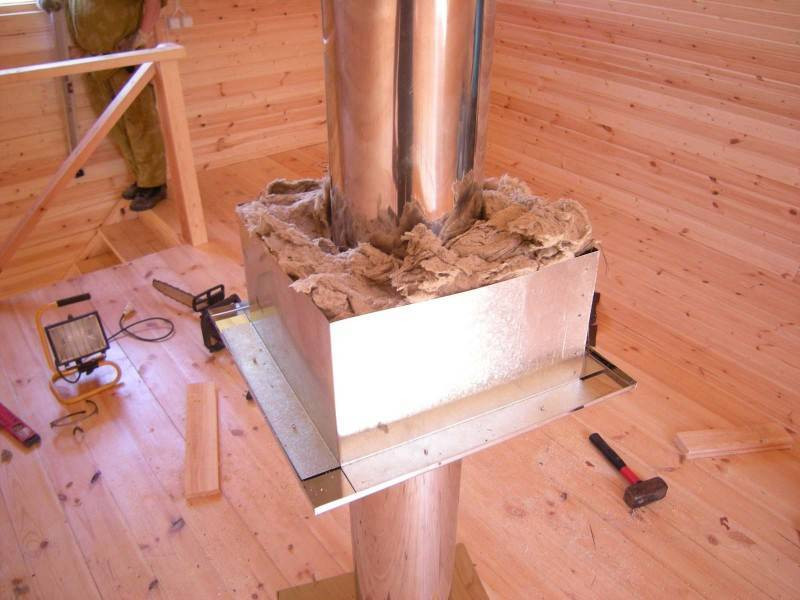

После всех подготовительных работ можно начинать монтаж потолочно-проходного устройства. Сборка дымоотвода идет от отопительного агрегата – вверх, после чего выводится на чердак, а затем через кровельный пирог.

Если проходной узел проходит в опасной близости от лагов и стропил, необходимо сделать своими руками и установить короб из деревянных брусков, обшитых изнутри пластинами минерита. И уже туда монтируется ППУ.

Если вы приобрели готовый узел, то необходимо следовать инструкции. Фабричные ППУ могут быть различной комплектации: “пустой” или с дополнительной изоляцией. В первом случае необходимо основание узла (лист из нержавейки) изнутри обшить базальтовым картоном, сам ППУ установить в короб, защищенный листами минерита. Расстояние между трубой и жестью оставляем пустым. А вот сам узел необходимо с чердачной стороны засыпать каолиновой ватой на 5-7 см, больше не нужно во избежание перегрева трубы.

Если же вы приобрели ППУ с минеритом от компании Феррум, то данный узел можно монтировать без дополнительно утепленного короба, как в первом варианте. При этом необходимо также заполнить пустоту внутри узла на 5-7 см каолиновой ватой. Такая дополнительная изоляция повышает пожаробезопасность проходного узла.

Узел крепится саморезами или штатным креплением, если вы купили заводской продукт. Фиксация выполняется к перекрытию сверху. Нержавеющая площадка (основа узла) крепятся саморезами после финишной отделки к вагонке.

При установке нужно проследить, чтобы отверстие совпало с трубой, так как наклонять систему запрещается, максимально допустимая погрешность – 1 мм.

Проход через кровлю для круглой формы

На следующем этапе нужно защитить чердачное помещение от влаги, которая попадает в зазор, образовавшийся между кровлей. Удобнее всего воспользоваться для гидроизоляции этого участка специальными покупными изделиями, которые подбирают по габаритам. Подобные проходки имеют различные окраски и подойдут для любой кровли. Они устанавливаются болтами или специальным клеем.

Для лучшей защиты от протекания можно дополнительно купить герметик, которым тщательно обрабатываются все места соединений. Это поможет обеспечить сухость в любых климатических условиях.

Устройство прохода сэндвич-дымохода через карниз и крышу

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным

И вот на этом этапе важно не допустить опасную ошибку

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же. загораться не станет, а вот кровельная краска – вполне

Чтобы все сделать грамотно, следуйте таким шагам:

загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

• Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
• Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
• Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
• Шаг 4. Установите снятый лист профнастила и закрепите его.
• Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
• Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
• Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
• Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Тонкости организации кирпичного дымохода через крышу

Главные требования к проходу кирпичного дымохода через кровлю — герметичность и пожарная безопасность

Чтобы добиться эффективности по второму пункту в зоне контакта дымохода с легковоспламеняющимися материалами важно отслеживать уровень температуры, не допуская, чтобы столбик термометра поднимался выше 50 градусов Цельсия. В случае с кирпичными конструкциями эта задача решается просто — методом увеличения толщины стен с устройством специальной проходки и учетом наклона кровли. Оформляя проход кирпичной трубы через крышу помещения бани, с каждой стороны ее укрепляют специальным коробом

Оформляя проход кирпичной трубы через крышу помещения бани, с каждой стороны ее укрепляют специальным коробом.

Важный момент — соблюдение требования в отношении расстояния между деревянными элементами и трубой, оно не должно быть более 25 см. Если добиться нужного расстояния не представляется возможным, монтируют дополнительные элементы, таким образом, минимизируя повреждение гидроизоляционного и теплоизоляционного слоя при последующем выводе трубы на крышу.

Во время монтажа дымохода его размещают в отдельном коробе. Мембраны и пленки внутри него бережно разрезают. В углах пленку надрезают под углом, а края загибают и крепят скобами к элементам стропильной системы. Чтобы улучшить герметизацию края и надрезы укрепляют клейкой лентой. От добросовестности работ на этом этапе будет зависеть не только надежность и долговечность конструкции, но и безопасность всего помещения.

Еще один вариант стоит рассмотреть на случай, когда температура трубы в зоне кровли не превышает 50 градусов. Только тогда можно края пеленок зафиксировать на трубе с помощью клейких лент и герметиков, делая особый акцент на качестве герметизации. Пространство между кирпичной трубой и стропилами закладывают устойчивыми к влаге и высоким температурам теплоизоляционными материалами, в том числе и описанной выше базальтовой ватой с фольгированной поверхностью.

В заключение остается отметить, что принцип устройства проходного узла через потолок на второй этаж, чердак или через крышу отличается незначительно и зависит от материала изготовления, диаметра. Основным же условием для безопасной эксплуатации печи в помещении бани станет устройство надежной теплоизоляции прохода в основе с устойчивыми к высоким температурам и открытому огню материалами и соблюдение правил в отношении его герметичности при выводе трубы наружу.

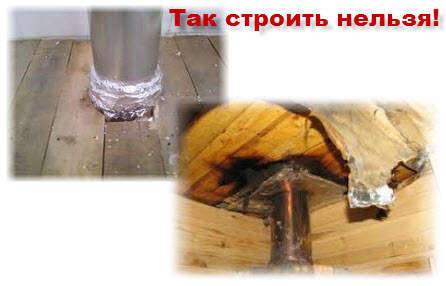

Возможные ошибки

Столкнувшись с неопытными мастерами или не изучив всю подробную информацию о монтаже, некоторые хозяева сталкиваются с проблемами во время эксплуатации. Этим неприятностям есть объяснение, из наиболее распространенных оплошностей стоит отметить:

1. Во время работ использовалась одностенная конструкция, а не сэндвич труба.
2. Стыковочные узлы не герметичны.
3. Короб был набит для экономии песком, вместо керамзита или любой негорючей составляющей.
4. Потолочная разделка не предполагает наличие короба.

В большинстве случаев трубу могут ошибочно обмотать и установить вплотную к перекрытию, стыки обмазать асбестом и утверждать, что это надежно.

Потолочно-проходной узел дымохода не будет работать максимально продуктивно в такой ситуации. Избежать возникновения пожара, не придерживаясь общепринятых правил установки невозможно.

Нормы и правила пожарной безопасности

Любой застройщик может ознакомиться с тем, какое оборудование дымохода считается безопасным, по СНиП 41-01-2003.

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

Нас интересует пункт , который диктует отступ в 130 мм в области прохода через этажи для выполненной с защитой дерева кирпичной трубы. Известно, что кирпичные и бетонные трубы имеют более низкую теплоотдачу, чем современные металлические, которые чаще всего применяют в банях. Это означает, что обустраивая разделку одностенной металлической трубы без теплозащиты, следует ориентироваться на другие цифры отступок, которые указаны в приложении «К»:

• 500 мм до дерева без термозащиты;

• 380 мм от нагретой трубы до легковоспламеняемых за слоем термоизоляции.

Данные цифры следует рассматривать как расстояния от дыма внутри трубы до дерева.

Виды потолочно-проходных узлов

Конфигурации могут быть различные, зачастую в частных домах можно встретить круглые и квадратные варианты исполнения. От типа конструкции будет зависеть монтаж, а именно способ крепления приспособления к основе. Пользуются спросом элементы из нержавеющей стали, так как они отличаются высокими показателями срока службы.

Приспособление выполнено достаточно просто, именно поэтому большинство хозяев решаются взяться за создание самостоятельно. Но профессионалы в этом вопросе советуют строго придерживаться всех общепринятых норм, в противном случае система не будет работать максимально продуктивно, а о защите от пожара можно забыть.

Нормативные требования и правила пожарной безопасности

Точные требования и цифры, регламентирующие правила установки дымохода и его прохождения через кровельно-стропильную систему, содержатся в СНиП 41-01-2003, а именно – в разделе 6.6. Ключевое условие, определяющие безопасность провода трубы дымохода через кровлю – максимальная температура нагрева окружающих конструкций и материалов не должна превышать 50°C.

При прямом контакте с трубой этого достичь невозможно.

Поэтому основные способы защиты кровельного пирога, стропильной системы и потолка от возгорания – защитить их с помощью изоляционного слоя либо оставить пустое пространство между дымоходом и составляющими кровельной конструкции.

Если используется металлический дымоход заводского изготовления, необходимо изучить документацию производителя и придерживаться данных в ней рекомендаций относительно установки проходного узла.

Традиционно для защиты перекрытий и стропильных систем при использовании металлической трубы дымохода используют специальные защитные гильзы из негорючего материала. Ее диаметр должен быть больше площади сечения дымохода.

Независимо от расстояния между наружной стенкой дымохода и окружающими конструкциями, участок прохода через кровлю необходимо заделывать негорючими материалами. В идеале, класс изолирующего материала должен быть НГ, на крайний случай – Г1.

Защита разделки

Для защиты от перегрева перекрытие на участке прохождения дымохода должно иметь утолщение, которое на профессиональном жаргоне называется разделкой:

• Толщина разделки при прохождении трубы на участке с горючими материалами (в первую очередь, с деревом), должна быть не менее 500 мм.
• Если же конструкция защищена негорючими материалами (например, слоем штукатурки 25 мм, армированной стальной сеткой), то толщину разделки можно сократить до 380 мм.
• В высоту разделка дымохода должна быть больше толщины перекрытия не менее чем на 70 мм.

Величина отступки

СНиП регламентирует также расстояние между наружной стенкой дымохода и стены или перегородки. Это расстояние на профессиональном жаргоне называют отступкой.

• Величина отступки для горючих материалов должна составлять от 260 до 500 мм (в зависимости от материалов, из которого изготовлены стенки дымохода).
• Для материалов, защищенных от возгорания, СНиП предусматривает величину отступки от 200 до 380 мм.
