Потолочное отопление: принцип работы, монтаж, плюсы и минусы

Способы циркуляции отопления

Система отопления может иметь несколько видов циркуляции теплоносителя. К ним относятся:

Принудительный способ циркуляции;
И естественный.

При естественном типе циркуляцией теплоноситель посредством конвекции самопроизвольно распределяется по всем элементам системы отопления. Для обеспечения наилучшей циркуляции естественным способом в системе отопления применяются трубы большого диаметра. Естественный способ циркуляции теплоносителя, в силу своей меньшей эффективности, имеет некоторые ограничения по площади отапливаемого помещения. Обычно данный способ применяется в небольших частных домах.

Принудительный способ циркуляции давно и очень хорошо зарекомендовал себя. На сегодняшний день на рынке можно встретить огромное количество циркуляционных насосов, которые очень компактны и очень эффективны. У этих насосов достаточно большой эксплуатационный ресурс

При монтаже лучевой системы важно правильно отрегулировать скорость циркуляции теплоносителя. Насос можно устанавливать, как на подаче, так и на обратке. С помощью циркуляционного насоса можно обеспечивать подачу теплоносителя на довольно приличную высоту

При подборе насоса данный параметр тоже необходимо учитывать

С помощью циркуляционного насоса можно обеспечивать подачу теплоносителя на довольно приличную высоту. При подборе насоса данный параметр тоже необходимо учитывать.

На сегодняшний день принудительная циркуляция, в силу своих неоспоримых преимуществ, несомненно является самым востребованным способом передачи теплоносителя. В число преимуществ входит также очень доступная стоимость циркуляционных насосов.

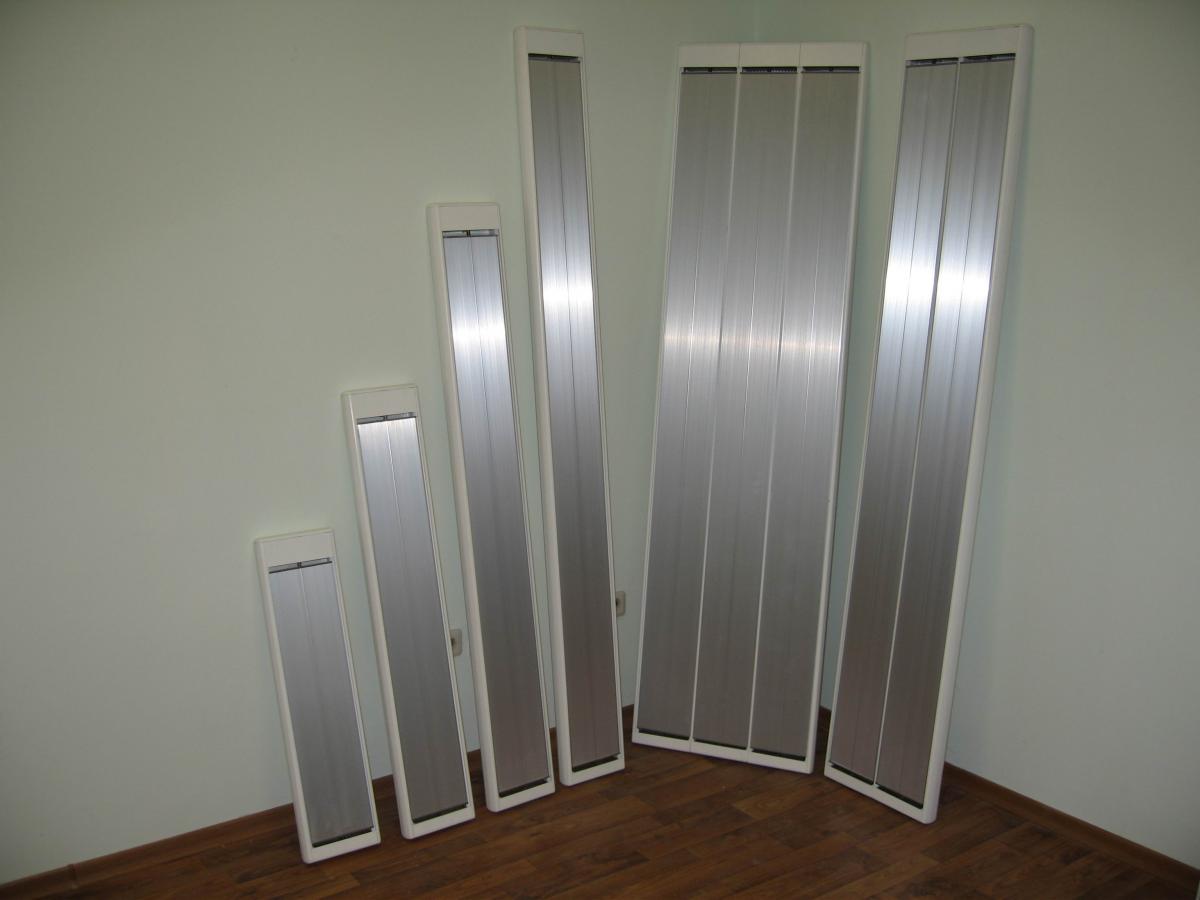

Как выбрать потолочный инфракрасный обогреватель

Потолочные приборы инфракрасного типа устанавливаются в жилых домах, на открытых площадках, в теплицах и на производствах.

Какие бывают ИК приборы

На рынке представлены ИК приборы для уличного и внутреннего монтажа. Производители выпускают бытовые и промышленные модели, отличающиеся внешним видом, температурой обогрева и мощностью. Существуют образцы для помещений с высоким уровнем влажности (саун) и с защитой от взрывов.

Инфракрасные обогреватели потолочного типа бывают:

с терморегулятором и без него;
газовые;
электрические;
с открытым и закрытым теплоносителем.

Различия есть в длине волны, излучаемой прибором:

коротковолновые, предназначенные для помещений высотой 6 м;
средневолновые – для объектов высотой 3-6 м;
длинноволновые – устанавливаются в помещениях высотой до 3 м.

Нагревательные элементы бывают:

карбоновые (нагрев происходит за счет карбоновых нитей);
кварцевые (нагрев осуществляется вольфрамовой нитью);
керамические (корпус такого прибора не нагревается);
трубчатые (ТЭНы);
галогенные (теплоносителем выступает инертный газ, который находится в трубке).

Производители выпускают низко- и высокотемпературные модели. Для небольших помещений выбирают темные образцы (не светятся при нагревании) с низкими температурами. Для больших производственных площадей выбирают обогреватели светлого типа. Их используют на стадионах, на складах, открытых торговых площадках.

Для большей эффективности работы ИК-обогревателя потолочного типа вместе с прибором устанавливают тепловую завесу. Она сохраняет тепло и снижает потери энергоносителя.

Плюсы ИК обогревателей

КПД приборов составляет 95-98%. Помещение прогревается вертикально, в направлении низ-верх. Благодаря этому тепло быстрее наполняет помещение, расход энергии сокращается на 5-10% за каждый сэкономленный градус. Работа ИК-приборов не требует постоянного контроля со стороны человека. Они дешевы в сравнении с другими отопительными приборами. Так как потолочные системы статичны и не содержат двигающихся деталей, уход за ними минимальный, нет необходимости в техническом обслуживании.

Также ИК-нагреватели имеют преимущества в сравнении с другими видами:

большая скорость нагрева;
так как в моделях данного типа нет вентиляторов, они работают бесшумно;
легко и быстро устанавливаются;
не излучают свет;
пожаробезопасны;
предусмотрена возможность обогрева отдельной зоны помещения;
ИК-лучи положительно воздействуют на организм.

Минусы

Относительно новый вид техники для обогрева помещений имеет ряд недостатков:

после отключения комната быстро охлаждается;
существует ограничение мощности теплового потока (если он превышает 350 Вт/м², излучение становится вредным для организма);
в зоне действия лучей не размещают картины, предметы из искусственных материалов (они могут деформироваться при нагревании);
при покупке потолочного прибора учитывают, что расстояние от источника нагрева до головы человека должно быть не менее 50 см;
монтаж на потолок из материалов, неустойчивых к нагреву, не допускается.

Тонкости выбора

В зависимости от обогреваемой площади и условий эксплуатации рассчитывают количество обогревателей. Для небольшого помещения устанавливают один прибор, для работы на больших площадях – несколько. Выбирая модель, учитывают ряд показателей.

Перед выбором потолочного инфракрасного обогревателя определяют, на какой площади он должен работать. Для производственных, офисных и складских помещений большой площади выбирают мощные нагреватели светлого типа.
Важным показателем является состояние потолка. Балки, перекрытия, натяжные конструкции должны выдержать вес модели.
Высота потолка должна обеспечивать нормальный поток тепла.
Тип теплоносителя.
Для монтажа на потолке выбирают легкие модели с корпусом из алюминия, пленочные приборы.
Наличие пульта ДУ, датчика перегрева, термостата в образце. При наличии этих приборов обслуживание модели упрощается.
На большой площади устанавливают несколько моделей.

При соблюдении правил выбора прибор прослужит долго, а расход электроэнергии будет минимальным.

Тонкости монтажа

Обогреватели устанавливают параллельно окнам, дверям, наружным стенам. Если планируется монтаж нескольких приборов, делают расчет для обеспечения равномерного прогревания помещения.

Один обогреватель, установленный на потолке на высоте 2,5 м, в среднем работает на площади 20 м². В продаже есть подвесные обогреватели и встраиваемые модели.

Как установить инфракрасный обогреватель самостоятельно

Инфракрасные панели с каждым годом набирают всё больше популярности. Они просты в эксплуатации и обеспечивают быстрый нагрев помещения, а встроенный терморегулятор позволяет в несколько нажатий установить нужную температуру нагрева. Мало того, установка инфракрасных обогревателей своими руками проходит быстро и легко, если следовать инструкциям. К другим плюсам данного оборудования можно причислить:

длительный срок эксплуатации;
бесшумность;
безопасность;
точечный нагрев;
возможность применения на открытом пространстве.

Неудивительно, что многих людей интересует установка инфракрасных обогревателей своими руками. Этот процесс не требует особых навыков и занимает от 25 минут до полутора часов.

Подготовка

Необходимые инструменты

Чтобы установка инфракрасного обогревателя прошла как положено, необходимо иметь инструменты:

По мере необходимости, можно задействовать и более сложное оборудование. К примеру, если вас интересует установка инфракрасных обогревателей своими руками в количестве нескольких штук, для расчётов лучше всего использовать пирометр. Он позволит определить самые тёплые и холодные места помещения. Исходя из полученной информации, вы подберете оптимальное расположение каждого устройства.

Техника безопасности

Есть комплекс мер, который позволит предотвратить несчастные случаи как во время установки, так и в процессе эксплуатации:

Не устанавливайте ИК панели возле легковоспламеняющихся и взрывоопасных предметов;

Электрические кабели должны быть проложены по негорючему основанию;

Крепёж не должен касаться нагревательного элемента;

Высота, на которой должна висеть панель составляет 2,5—3,5 метра;

Для дома или квартиры покупаются аппараты мощностью не более 800 Ватт.

Устройство нельзя включать до завершения монтажа. Аппарат должен обладать соответствующей степенью защиты, если панель монтируется в бане или сауне. При соблюдении всех этих правил — установка инфракрасного обогревателя пройдёт быстро и без сложностей.

Виды терморегуляторов

С помощью терморегулятора легко контролировать температуру воздуха

Нынешний строительный рынок представляет большой выбор различных деталей, которые служат для экономии электроэнергии. Среди их множества следует отметить терморегуляторы. Перед тем как подключить терморегулятор к любому типу инфракрасного обогревателя, надо знать какие виды бывают. Также необходимо учитывать их особенность и метод крепления.

Основные виды:

механический;
электронный.

Механический терморегулятор

Механический термостат представляет собой коробочку, верх которой оснащен специальным переключающим приспособлением. На корпусе также имеется световой показатель активности данного устройства.

Следует отметить, что механические модели лучше всего не использовать без присмотра. Поскольку функции управления на расстоянии в таком приспособлении отсутствуют. Есть конечно модели и посовременнее, но все же они не выпускаются в огромных количествах.

Электронный терморегулятор

Электронные терморегуляторы имеют ряд своих преимуществ. В первую очередь, отмечается их широкая функциональность и возможность управления. Контроль может осуществляться с помощью кнопок или же сенсорным методом. Дизайну и внешнему их виду свойственна огромная разнообразность. И даже, несмотря на достойный уровень эстетичности они все дальше усовершенствуются.

Рассматриваемый вариант также дает возможность управления с помощью мобильного телефона, что соответственно очень удобно и практично. Единственным минусом является его высокая стоимость.

Оптимальное расположение обогревателя

Разумеется, одно излучение, даже самого мощного обогревателя, не может гарантированно прогревать каждый уголок помещения, все равно без конвекции не обойтись. Только теплый воздух, перемещающийся под действием вентиляционного потока, способен выровнять температуру и равномерно прогреть всю комнату.

Для разных помещений используется своя, наиболее оптимальная схема установки обогревателя:

Для спальной комнаты наиболее удобным и эффективным будет расположение инфракрасного нагревателя на максимальной высоте над изголовьем дивана или кровати, так, чтобы 2/3 поверхности располагалось в тени теплового потока;
Для кухни и гостиной комнаты установку обогревателя выполняют так, чтобы тепловой поток инфракрасного излучения был направлен в подоконное пространство, место притока холодного воздуха в помещение;
В прихожих и коридорах установку обогревателя выполняют на потолок с вертикальным направлением инфракрасного излучения вниз, на пол. Тепловой излучатель обладает поистине уникальной способностью быстро высушивать пол и удалять капли и остатки влаги, принесенной в помещение с улицы на обуви и верхней одежде. Чтобы не повредить обувь, ее нужно вовремя убирать из-под теплового потока обогревателя.

Кроме того, необходимо правильно рассчитать высоту потолочной подвески нагревателя. Для потолка в прихожей оптимальным вариантом будет расположение обогревателя в центре, при стандартной высоте потолочного перекрытия в 250 см, под инфракрасным нагревателем мощностью в 700 Вт комфортно будут ощущать себя только люди ростом 170-175см.

Поэтому при планировании установки инфракрасных нагревателей потребуется потолки в прихожей делать под 260-270 см, или вместо одного прибора использовать два маломощных обогревателя в 500 Вт, чтобы не пекло в макушку. С особенностями такой установки можно ознакомиться на видео:

Характеристики

Пленочное инфракрасное отопление выполнено в виде лавсановой конструкции с определенным количеством слоев. Суммарная толщина не бывает больше 1,2 миллиметра. Внутри пленки находятся нагревающие элементы из металла и алюминиевая фольга. Максимальная температура нагревания – 45 градусов. Лавсан – материал, который предназначен для изоляции и декора. Система инфракрасного обогрева при подключении к сети пропускает через себя электрический ток по внутренним элементам. В дальнейшем они нагревают фольгу. Образованные лучи способны нагревать предметы декора и людей. В результате тепло и уют сохраняются во всем помещении. Волны могут быть длиной до 9,4 микрометра. Потолочное инфракрасное отопление может выступать как в качестве основного, так и в роли дополнительного источника обогрева.

Может применяться в:

загородных домах;
квартирах;
складских помещениях;
офисах.

Инфракрасное пленочное отопление на стадии монтажа имеет следующие преимущества:

Легкость. Установить данную систему обогрева можно без профессиональных знаний и навыков.
Малое использование рабочей силы. Конструкция не требует привлечения дополнительных работников.
Небольшое время на установку.

С целью удобства обогреватель пленочного типа выпускается нескольких разновидностей. Длина изделия может быть в пределах от 1 до 5 метров, а ширина – от 0,35 до 0, 65 метра.

Инфракрасные обогреватели могут быть наружного типа

Он должен покрывать 80 процентов площади потолка. Как вариант, хорошо сочетается с гипсокартонными, натяжными и подвесными потолками. Когда отопление потолочное уже установлено, требуется примерно на 14 дней медленно разогревать помещение. По истечении этого срока можно запускать систему на полную мощность. Размеры помещения для инфракрасного обогрева не имеют значения, однако высота от пола до потолка должна быть меньше 3,5 метров.

Как регулировать нагрузки?

Рисунок 3. Устройство лампового инфракрасного обогревателя.

Процесс регулирования нагрузок является автоматизированным. Он позволяет контролировать нагрузку на газовые термостаты. Это очень важный момент и рекомендуется выбрать именно такой вариант установки. Дело в том, что при условии обеспечения достаточно качественной теплоизоляции помещения терморегулятору нужно будет работать не более 20 минут в час, чтобы поддерживать температуру на необходимом уровне. А это позволяет снизить нагрузку в 3 и более раз, что является достаточно важным фактором. Желательно сделать выбор в пользу именно этого варианта. Основным материалом для подобного подключения является короб, в который укладываются провода. В случае если вы собираетесь выполнить скрытую проводку в стене, то понадобится и гофра.

Для подключения инфракрасных обогревателей используются провода сечением 1,5-2,5. Конкретное значение зависит от уровня нагрузки на терморегулятор. Специалисты рекомендуют еще до начала монтажа подключить общий автомат. При работе не забывайте соблюдать технику безопасности.

Если вы отдали свой выбор в пользу газового инфракрасного обогревателя, не забывайте о специфике работы этого оборудования. Терморегулятор имеет свои особенности, поэтому при монтаже устройства нужно соблюдать все важные правила. Ознакомиться со схемой лампового инфракрасного обогревателя вы можете на следующем изображении: Рис. 3.

Виды инфракрасных обогревателей

Подразделяют инфракрасные обогреватели по двум признакам.

По источнику инфракрасного излучения выделяют газовые и электрические обогреватели.

Газовые действуют на газо-воздушном составе, сжигающийся на поверхности особых перфорированных термоустойчивых пластин внутри обогревательного прибора. Такие обогреватели нельзя использовать для жилых домов, в связи с его особо высокой мощностью. Они идеально подходят для обогрева производственных и открытых помещений.

Электрические обогреватели же являются хорошим вариантом для отопления как жилых, так и производственных зданий. Они работают либо на трубчатом электронагревателе, либо на открытой спирали. Обязательным элементом для них является рефлектор, его функциональное назначение – отражать инфракрасное излучение в сторону помещения.

Еще одним подвидом инфракрасных обогревателей является пленочный обогреватель, который работает от нагрева карбоновых деталей в его составе. Они используются, как правило, для создания отдельных тепловых зон в помещениях.

По назначению инфракрасный прибор бывает:

для промышленных помещений, отличающихся высокой мощностью, высоким уровнем энергопотреблением и большими размерами и монтируемых в потолок или на специальных столбах.
бытовые, имеющие в отличие от промышленных среднюю мощность, и выпускаемые в дизайнерских корпусах, что позволяет вписаться им в общий интерьер помещения.

Принцип работы ПЛЭН

Инфракрасное излучение является одним из видов электромагнитных волн. Это излучение невидимо для человеческого глаза – его длина волны больше, чем у видимого спектра. Несмотря на то, что такое излучение незаметно, оно весьма эффективно нагревает поверхности. Инфракрасное излучение обладает такими же свойствами, как и видимое – отражение, рассеивание, поглощение предметами и прохождение через них.

Воздух, представляющий собой смесь азота, кислорода и других газов, пропускает излучение, немного рассеивает его и практически не поглощает. Твердые предметы поглощают излучение, в меньшей степени рассеивают и пропускают. При поглощении происходит превращение излучения в тепло. То есть, предметы, на которые попадает инфракрасное излучение, нагреваются и передают свое тепло воздуху и другим предметам.

В этом заключается главное отличие ПЛЭН отопления дома от других способов обогрева. Открытое пламя, трубы или батареи непосредственно излучают тепло, разогревая воздух. Инфракрасное излучение же позволяет превратить любой элемент интерьера в нагреватель. Количество выделяемой тепловой энергии предмета зависит от его молекулярного строения и температуры в помещении.

Достоинства ПЛЭН

Отопление помещений при помощи ПЛЭН является отличным выбором по следующим причинам:

Отсутствие раскаленных поверхностей или открытого огня. ПЛЭН не может стать причиной пожара. Она нагревается не выше, чем до 50°С.
Возможность создания систем значительной мощности. Расход мощности на 1 м2 может превышать 100 Вт.
Гибкая настройка. Мощность системы может быть легко изменена за счет добавления или удаления отдельных обогревательных элементов.
Быстрый обогрев помещения. Для нагрева на 10°С при стандартной мощности требуется 1.5-2 часа.
Возможность монтажа своими руками. Установка ПЛЭН не представляет проблем.
Отсутствие потребности в сложном и габаритном отопительном оборудовании, таким как котлы и радиаторы.
Возможность поддержания выбранного температурного режима. Многие современные системы отопления имеют эту возможность, однако только в электрическом оборудовании она реализована полноценно. ПЛЭН можно использовать в течение длительно периода без человеческого контроля. Такая система может быть применена, чтобы поддерживать положительную температуру в загородном доме весь холодный период года.
Равномерный нагрев всего помещения. ПЛН не создает зон с повышенной температурой. Также эта система отопления не пересушивает воздух.
Экологическая чистота. ПЛЭН работает без сжигания ископаемого топлива. Он не образует вредных газов или неприятных запахов в процессе работы.

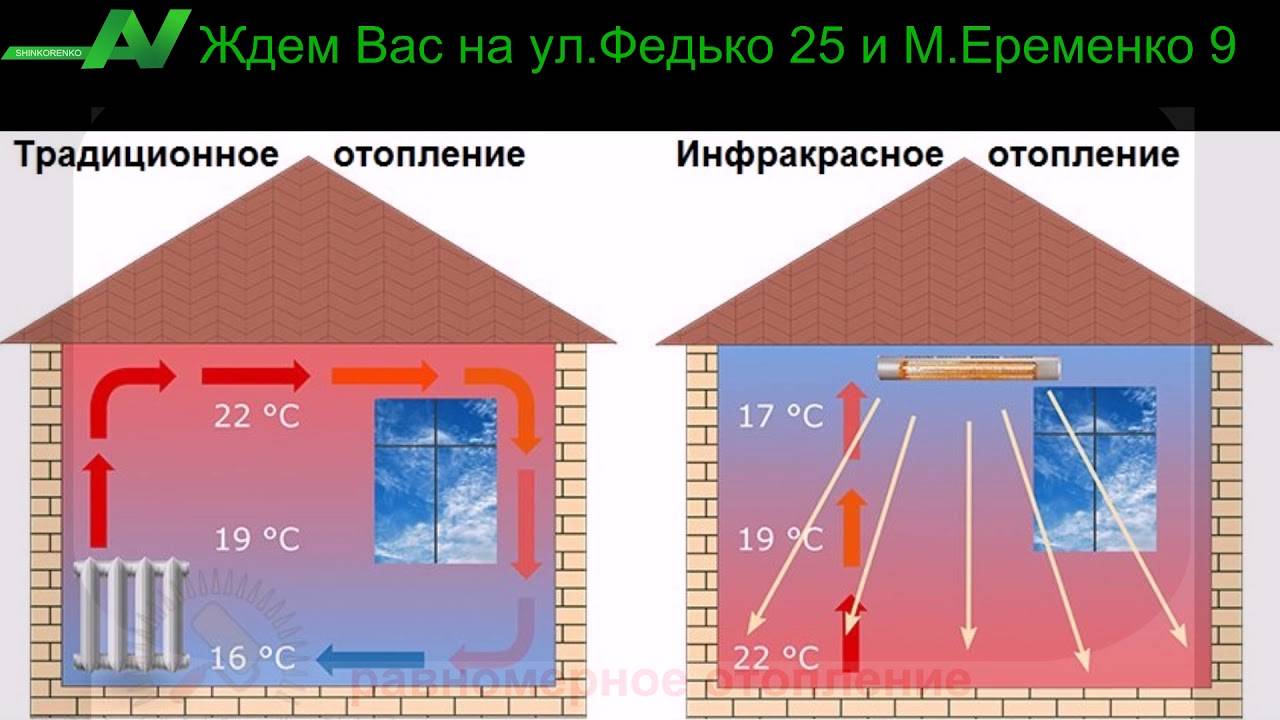

Сравнение конвективного и инфракрасного пленочного отопления

Одним из недостатков выступает высокая цена ПЛЭН отопления. Она во многом тормозит распространение данной технологии. На современном этапе монтаж данного отопления не дешевле других отопительных систем. Также экономическая эффективность использования ПЛЭН зависит от стоимости электроэнергии.

В районах с дорогой электроэнергией данная отопительная система может оказаться невыгодной. При постоянном использовании отопления следует задуматься о дополнительном обогреве. Таким может выступать камин или печь.

Создание систем отопления на ПЛЭН

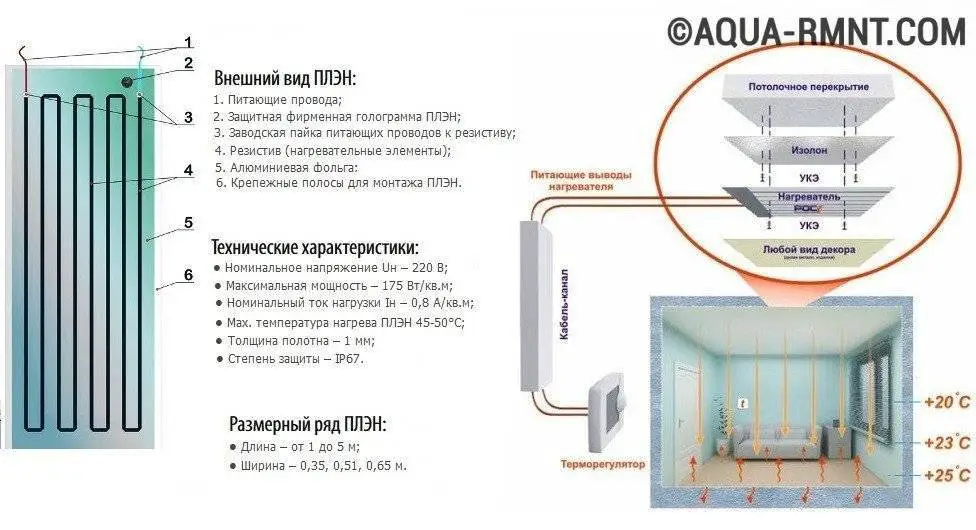

Пленочный нагреватель имеет минимальную толщину – около 0,4 мм. Он состоит из излучающих элементов и ламинатной пленки. Таким образом, получается прочный и гибкий материал, устойчивый к повреждениям. Ламинат защищает электрические элементы от попадания влаги. Как и все бытовые приборы, нагреватель работает от напряжения 220 В.

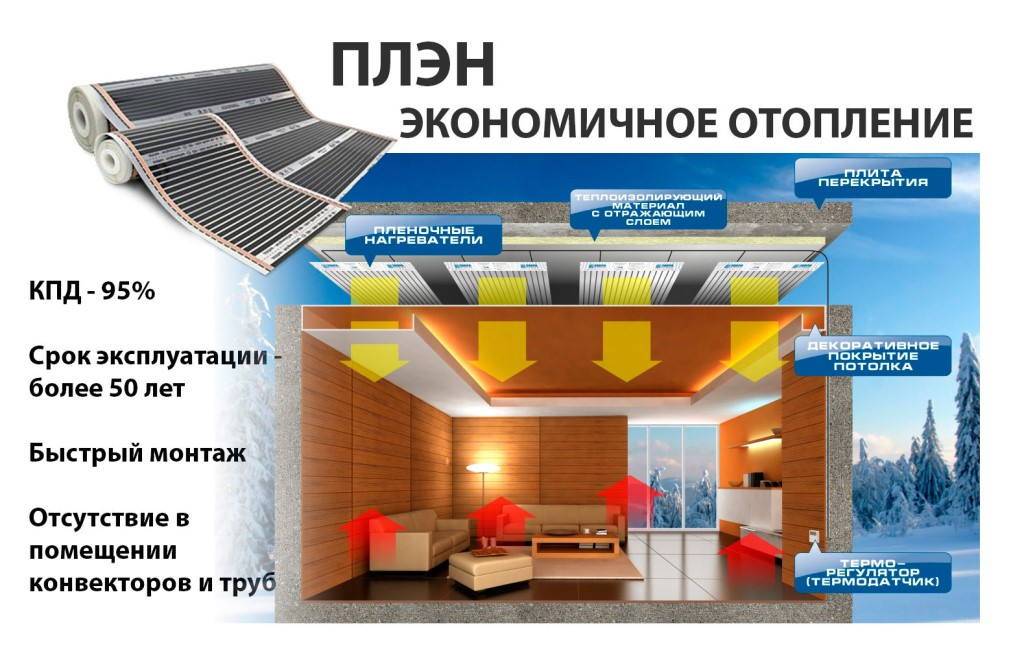

Удобнее всего пленочное отопление ПЛЭН размещать на потолке. Это обеспечивает равномерный прогрев всего помещения. Однако параметры этих обогревательных элементов позволяют размещать их на любых поверхностях, в том числе на стенах и на полу. Они могут устанавливаться на любые покрытия, в том числе на кафель, пластик и дерево. Низкая температура работы гарантирует защиту от возгорания и повреждения.

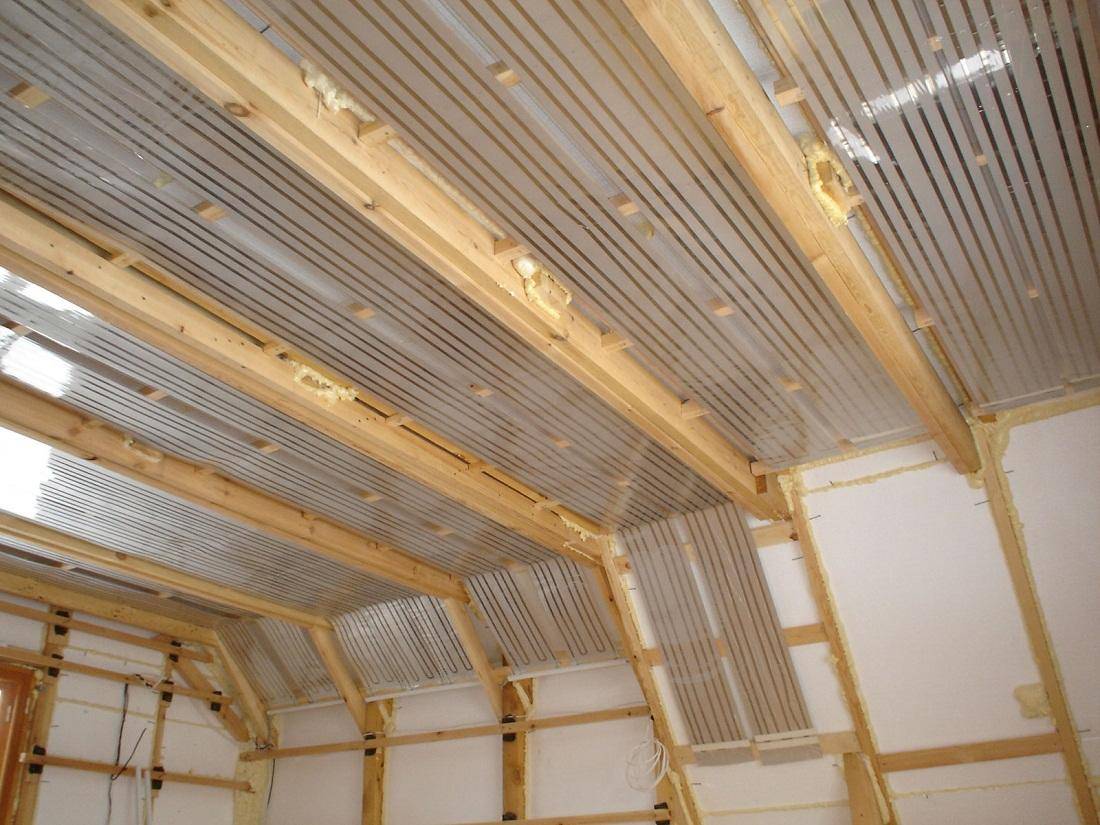

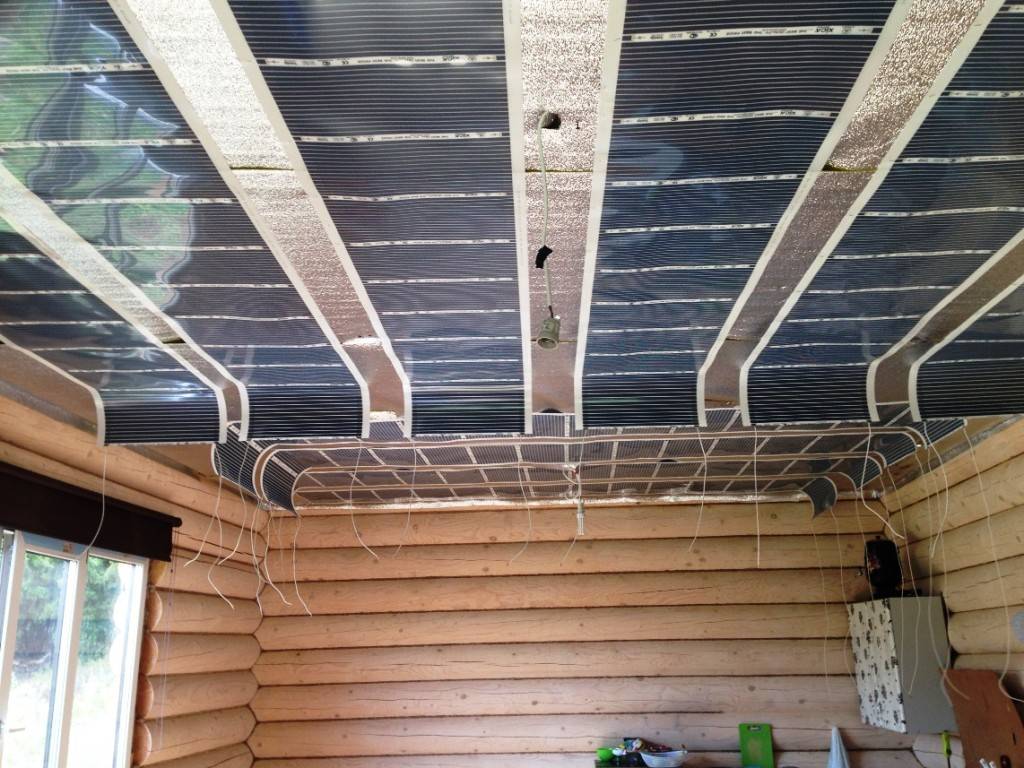

Потолочное отопление ПЛЭН

Теплый потолок ПЛЭН обладает рядом существенных преимуществ:

так как устройство работает от электричества отопления, то затраты на электроэнергию минимальные;
отличительной особенностью является высокий уровень надежности и длительный эксплуатационный срок – проводники запаяны в пленку, в конструкции полностью отсутствуют изнашивающиеся элементы;
ПЛЭН можно устанавливать под покрытием из любого материала, для его установки не требуется много места;
благодаря автоматизированной системе, имеется возможность выставлять любой температурный режим.

Стоит обратить внимание на тот факт, что работа осуществляется бесшумно, при этом тепловые потери полностью отсутствуют. Производитель дает гарантию сроком до 25 лет, эксплуатационный срок составляет 50 лет

В процессе эксплуатации потолочное отопление не нуждается в обслуживании.

Где могут быть расположены обогреватели?

Инфракрасное отопление помещений организовывается отдельными обогревателями или плёночными поверхностями, которые монтируют в пол, стены или под потолок. Потолочное отопление (плёнка на потолке) популярно благодаря своей аналогии с солнечным природным обогревом. Излучение, направленное от потолка, равномерно распределяется по поверхности комнаты и вызывает теплоотдачу всех находящихся в ней предметов. Радиаторами отопления становится мебель, посуда, стены, плинтус.

Несмотря на потолочное расположение источника обогрева, наиболее тёплая зона расположена возле ног. Поскольку потолок свободен от каких-либо предметов, он может быть полностью использован для монтажа инфракрасной плёнки.

При напольном и настенном обогреве плёнка монтируется только там, где нет мебели и бытовых устройств. С одной стороны, это уменьшает затраты на обустройство обогрева, с другой стороны, сокращает количество излучаемой энергии.

Потолочное отопление

Потолочное отопление менее популярно, работает оно аналогично напольному отоплению. В него также подается вода с максимальной температурой 30°C, для обогрева дома, и около 18 ° C для охлаждения. Как и пол с подогревом, потолочное отопление обеспечивает равномерное распределение температуры в отапливаемых или охлаждаемых помещениях и не вызывает подъема пыли.

Препятствием к такому типу отопления, возможно, является тот факт, что некоторые люди боятся нагрева, направленного сверху, забывая, что с детства привыкли к теплу, которое приходит каждый день с неба, то есть от солнца.

Потолочное отопление не имеет ничего общего с лучистыми обогревателями, которые нагреваются локально, в то время как окружающая среда остается холодной. Работает так же, как и теплый пол, за исключением того, что нагревательные кабели излучают тепло в направлении пола, а не наоборот.

В этом есть свои преимущества. В случае теплых полов, напольные покрытия ограничивается только теми видами, которые не будут теплоизолировать греющие кабели. С потолочным отоплением такой проблемы нет, на пол можно стелить не только традиционный паркет, но и толстые ковры.

Даже крупные предметы мебели не влияют на работу системы отопления. Монтаж потолочного отопления бывает разным. Он состоит из соединенных между собой модулей, состоящих из тонких и плотно расположенных (каждые 1 см) полипропиленовых труб длиной несколько миллиметров. Каждая из трубок образует петлю, один конец которой соединен с линией подачи, а другой конец – с линией возврата. Малый диаметр трубок и их плотное расположение делают эти модули известными как капиллярные маты.

Система потолочного отопления удерживает гораздо меньше воды, что позволяет легче и быстрее поднимать и понижать температуру в ней.
При этом поверхность нагрева, несмотря на малый диаметр труб, у потолочного отопления почти в четыре раза больше, чем у теплого пола. Это значит, что с его помощью можно обогреть или охладить дом намного быстрее, чем с помощью теплого пола.

Дополнительное влияние оказывает способ отделки отопительной установки. Нагревательные кабели в системе «теплый пол» покрыты слоем бетонной стяжки толщиной 7-8 см с очень большой теплоемкостью. При потолочном отоплении капиллярные маты заделывают тонким слоем штукатурки или покрывают гипсокартоном. Все это означает, что с потолочным обогревом эффект обогрева или охлаждения ощущается примерно через десяток минут, а с напольным отоплением придется подождать до нескольких часов.
