Как правильно установить кондиционер в квартире и комнате

Как установить кондиционер своими руками в спальне

Самостоятельная установка может оказаться сложным процессом. Однако с ней можно справиться, имея под руками соответствующий комплект инструментов.

Необходимые инструменты

При самостоятельной установке потребуются следующие материалы:

• комплект оборудования;
• крепежные элементы: саморезы, болты и пр.
• Г-образные кронштейны;
• электрокабели, толщина которых согласуется с требованиями по монтажу, приведенными в инструкции;
• медные трубки с толстыми стенками и без швов;
• каучуковый «рукав» или другой теплоизолирующий материал;
• армированный скотч.

Для установки кондиционера требуется использование Г-образных кронштейнов.

Потребуется стандартный набор инструментов, в т.ч. перфоратор, гаечные ключи, строительный уровень. При прокладке трассы необходим труборез.

Пошаговая инструкция

Настенный модуль устанавливают следующим образом:

1. Стальную рамку, на которой будет зафиксирован блок, прикладывают к стене и отмечают точки ее крепления. При этом учитывают строго горизонтальное расположение детали.
2. Проделывают отверстия в стене по разметке и забивают пластиковые дюбели.
3. Пластину фиксируют стене саморезами.
4. Модуль прикрепляют к пластине.

Потолочные и кассетные блоки подвешивают к потолку:

1. Отмечают точки для крепежа.
2. Проделывают отверстия, вкручивают в них цанговые зажимы, затем шпильки.
3. Подвешивают модуль к крепежным элементам, фиксируя его хомутами.

После монтажа внутреннего блока подготавливают канал для магистрали:

1. Просверливают отверстия в стене, через которые будет проведена трасса.
2. Проделывают штробы – небольшие канавки, предназначенные для укладки медных трубок.

Осуществляют монтаж наружного модуля:

Размечают точки, в которых планируется установка крепежных элементов

Важно, чтобы их расположение обеспечивало строго горизонтальную ориентацию прибора.
Проделывают отверстия и вкручивают анкерные болты.
Прикрепляют кронштейны, фиксируя их на болтах гайками.
Устанавливают наружный модуль.. Монтаж наружного модуля кондиционера осуществляется за счет его фиксации в строго горизонтальном положении.

Монтаж наружного модуля кондиционера осуществляется за счет его фиксации в строго горизонтальном положении.

После монтажа приборов прокладывают коммуникации:

1. К клеммам наружного модуля подсоединяют кабели согласно схеме, приведенной в инструкции к оборудованию.
2. Завершают монтаж трассы: укладывают медные трубки в штробы, их концы соединяют с патрубками модулей сплит-системы. Фиксируют гайками и герметизируют.
3. Проверяют работоспособность кондиционера.
4. Проводят отделочные работы.

Перед первым запуском кондиционера проводят вакуумирование магистрали, чтобы устранить остатки воздуха и влаги из межблочных медных трубок и внутреннего модуля. В противном случае кислород и вода изменят состав хладагента, что приведет к ухудшению теплообмена или повреждению деталей агрегата

Этапы вакуумирования магистрали:

1. Вакуумный насос подсоединяют через манометрический коллектор к заправочному порту. Включают его и дожидаются полной откачки воздуха. На это может потребоваться от 8 до 30 минут в зависимости от типа и величины системы кондиционирования.
2. Закрывают коллектор и убеждаются, что стрелка манометра установлена на отметке с отрицательным значением и не колеблется.
3. Приоткрывают кран жидкостной трубки. Когда стрелка измерительного прибора поднимется немного выше 0, вентиль закручивают. Показания не должны измениться.

После вакуумирования контур наполняют хладагентом при медленном открытии клапана жидкостного вентиля.

Выбираем место для внутреннего блока

Начнем с самого простого: выбор места размещения с точки зрения удобства пользования. Внутренний блок надо разместить так, чтобы охлажденный воздух распространялся по всей комнате, но не попадал напрямую на кровать, рабочий стол, кресло. В принципе, можно перенаправить поток при помощи подвижных жалюзи, но гораздо лучше изначально подумать об этом.

Варианты расположения внутреннего блока сплит системы

Наиболее правильное в этом случае решение разместить кондиционер над изголовьем кровати, над или сбоку от стола. В этом случае поток холодного воздуха будет «обтекать» место отдыха или работы, что гораздо более комфортно и менее опасно для здоровья.

Кроме того есть технические моменты, которые надо предусмотреть до того как начата установка кондиционера своими руками. Внутренний блок соединяется с наружным при помощи трассы из медных труб и кабеля управления. Выходы для подключения трассы находятся справа (если смотреть на блок спереди), но их можно выгнуть таким образом, чтобы они оказались слева или снизу. Эти выходы — это медный трубки длиной 30 см.

Выходы из наружного блока сплитсистемы (вид сзади)

К ним подключается трасса (пайкой или развальцовкой), а место соединения должно быть доступно для обслуживания. Потому этот участок трассы в стену (в штробу) не прячут, а закрывают декоративным коробом. При этом трассу можно располагать по-разному — в зависимости от того, на какой стене повесили внутренний блок и где по отношению к нему находится наружный блок.

Блок слева от наружной стены

Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.

Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены

Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.

Установка кондиционера своими руками: если трасса должна проходить в помещении

Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.

На стене справа от наружной

Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).

Пример монтажа внутреннего блока кондиционера на справа от наружной стены

При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.

Установка кондиционера в разных помещениях

Климатическое оборудование устанавливают в разные помещения квартиры. При этом приходится тщательно продумывать схему его расположения, т.к. неправильный монтаж может привести к снижению эффективности работы системы кондиционирования.

В прихожей

Оборудование каждого помещения квартиры не всегда возможно ввиду его высокой стоимости. Чтобы оптимизировать затраты, рекомендуется устанавливать климатическую технику в прихожей. Поскольку коридор является проходной комнатой, откуда потоки воздуха поступают во все или большую часть помещений, то 1 мощный кондиционер способен обеспечить быстрое охлаждение квартиры.

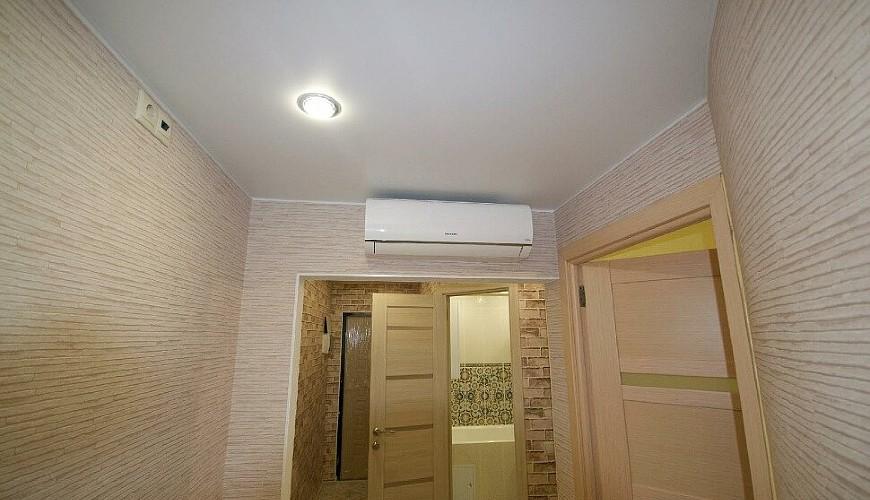

Кондиционер в прихожей позволяет охладить всю квартиру.

Монтаж оборудования в прихожей имеет несколько преимуществ и недостатков:

Построение централизованной системы охлаждения
Сокращение расходов на сервисное обслуживание климатической техник
Поддержание примерно одинаковой температуры воздуха во всех помещениях
Снижение риска развития простудных заболеваний у жильцов

Громоздкость техники
Высокая сложность монтажных работ
При неудачном расположении внутреннего блока возможен большой перепад температур в разных комнатах, что плохо отразиться на самочувствии человека

При выборе места расположения прибора рекомендуется придерживаться следующих правил:

1. Направлять воздушный поток в свободное пространство, а не в стену.
2. Обеспечить расстояние между верхней частью внутреннего блока и потолком не менее 15 см.
3. Установить технику вдали от мебели, на дистанции не менее 1,5 м.

В гостиной

При установке прибора в гостиной нужно соблюсти 2 основных правила:

• исключить выдувание потока воздуха на человека;
• расположить блок вдали от мебели.

Кондиционер в гостиной рекомендуется располагать рядом с оконным проемом.

Оптимальными местами для монтажа системы охлаждения являются:

• стена с правой или левой стороны от мягкой мебели;
• рядом с оконным проемом;
• над входной дверью.

Чтобы кондиционер хорошо вписался в пространство помещения, рекомендуется приобретать модель такой формы и цвета, которые соответствуют общей дизайнерской концепции.

На кухне

При выборе модели нужно учесть множество нюансов: влажность воздуха в помещении, оседание копоти на поверхностях и пр

Важно понимать, что кондиционер выполняет функцию охлаждения внутреннего пространства, поэтому его нельзя использовать в качестве вытяжки

Располагать устройство следует вдали от газовых и электрических установок

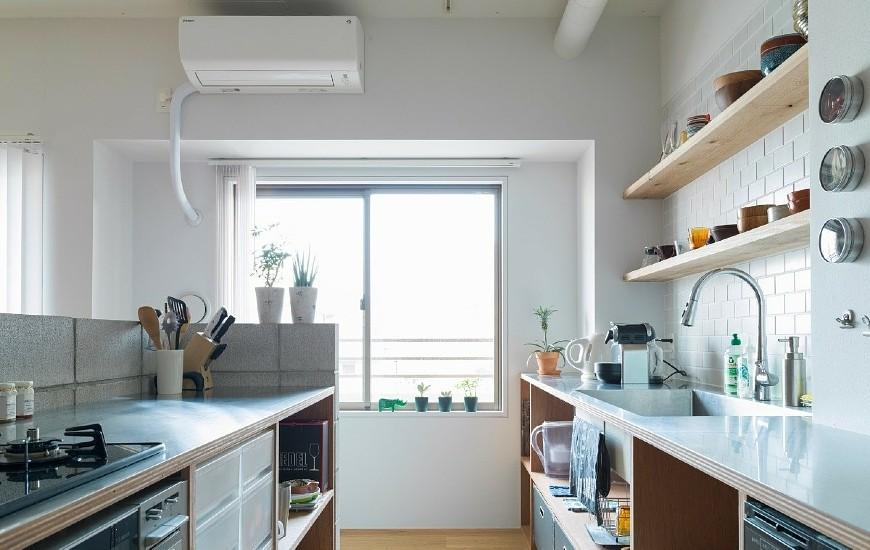

Кондиционер на кухне размещают в удалении от газовых и электрических приборов.

В детской

Для размещения в детской комнате выбирают качественный прибор. А при установке нужно посоветоваться со специалистами о том, в какой части пространства его оборудовать.

Общие правила монтажа таковы:

• выдерживать расстояние между блоком и кроватью не менее 2 м;
• не располагать систему так, чтобы поток воздуха попадал на ребенка.

В продаже есть модели с сенсорными элементами, которые обнаруживают движения человека и меняют направление воздушного потока. Такой прибор больше подходит для детской комнаты

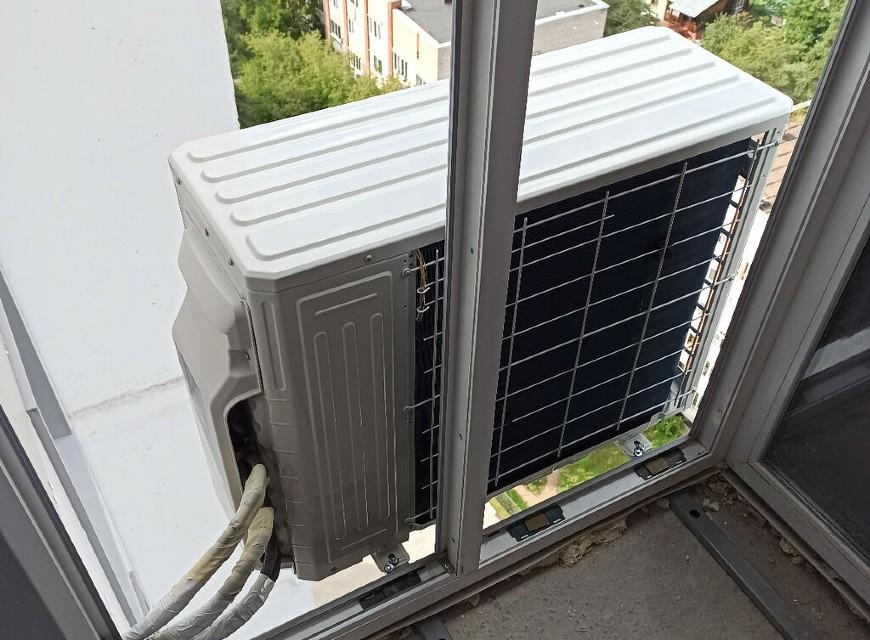

На балконе или лоджии

Устанавливать внешний модуль на балконе нужно на ровную чистую поверхность, чтобы его можно было надежно зафиксировать. Стена должна выдержать предполагаемую нагрузку.

Есть несколько вариантов размещения:

• боковая стена, на которую не попадают прямые солнечные лучи и осадки:
• парапет, если он способен выдержать вес модуля;
• боковая сторона парапета, если соседний балкон находится достаточно далеко.

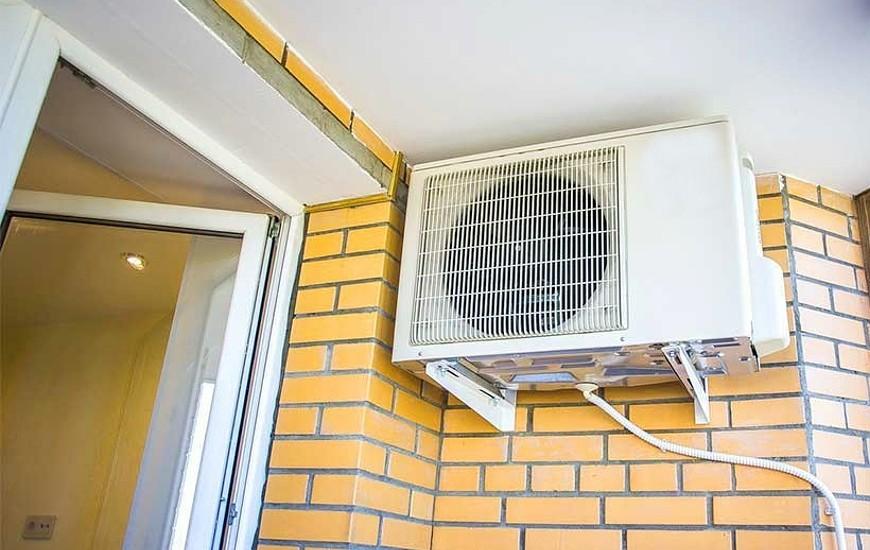

Внешний модуль кондиционера можно установить на боковую стену балкона.

Не рекомендуется монтировать блок на застекленном балконе или лоджии, т.к. температура в замкнутом пространстве может сильно повыситься и повредить агрегат

В офисе

При размещении охладителя в офисе нужно учитывать, что он должен помогать повышать работоспособность сотрудников фирмы. Желательно предусмотреть, чтобы поток воздуха была направлен вдоль стен и потолка.

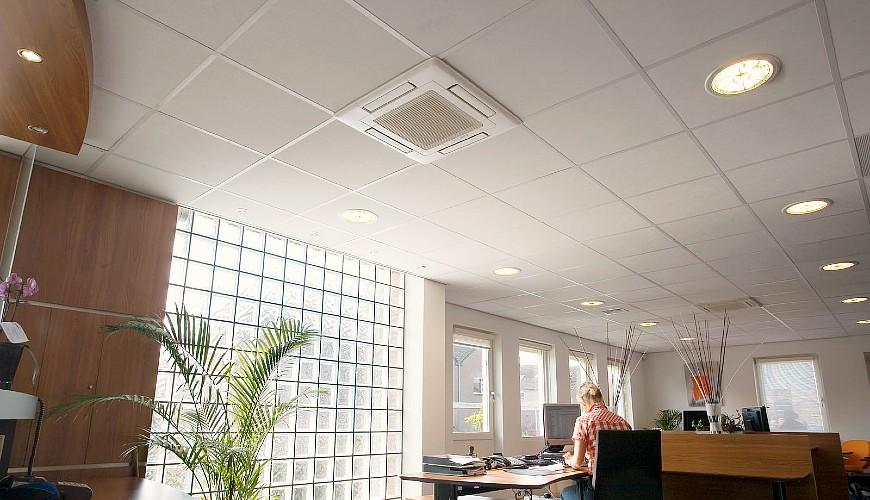

Кондиционер в офисе монтируют так, чтобы поток воздух направлялся вдоль потолка или стен.

Раскатка труб и укладка в штробу

Перед монтажом трубы раскатываются в прямую линию

В этот момент важно не наступить случайно, потому что медь – материал мягкий и легко сминается. Утеплители надеваются на обе трубы, диаметр которых зависит от мощности оборудования

На межблочный кабель надевается гофра, и все части собираются и перематываются скотчем

Возле внутреннего блока нужно оставить запас трубы 50 см. Возле внешнего блока 1 – 1,5 метра

На межблочный кабель надевается гофра, и все части собираются и перематываются скотчем. Возле внутреннего блока нужно оставить запас трубы 50 см. Возле внешнего блока 1 – 1,5 метра.

Далее трасса укладывается в штробу и крепится с помощью монтажной ленты и дюбелей

Важно, чтобы пучок не выступал за пределы стены – это будет создавать проблемы при штукатурке

Опрессовка трассы

Опрессовка необходима в целях безопасности. Если рабочие повредят трассу, то опрессованная система издает громкий звук. На данном этапе можно восстановить трассу, не поломав оборудование. Также можно установить манометр для измерения давления.

Чистка трассы кондиционера

В медные трубы не должна попасть влага, так как это нарушает химические показатели фреона, при которых образуются едкие соединения. Жидкость может повредить детали кондиционера изнутри, и он быстро выйдет из строя. Для чистки используется специальное оборудование, удаляющее влажный воздух, после чего концы труб плотно закрываются заглушками.

Закрытие штробы

После завершения всех работ можно замазывать штробы строительной смесью. Если коммуникации прокладывались по потолку, можно продолжать ремонт и заделывать потолок гипсокартоном. После замазывания желательно сфотографировать месторасположение магистрали с указанием расстояний от стен, от пола, чтобы в случае повреждений разбирать стену минимально.

Когда завершится чистовой ремонт, останется позвать мастеров, или самостоятельно установить внешнее и внутреннее оборудование, затем подключить его и проверить корректность работы.

В солидных компаниях в цену работ входит уборка мусора после прокладки магистрали. Для этого у монтажников имеются пылесосы со специальными мешками для пыли. Одновременно можно заключить договор на сервисное обслуживание своей системы, чтобы не чистить внешний блок, рискуя жизнью. Услуги строительного альпинизма стоят очень дорого, а полную чистку нужно проводить раз в году минимум, если кондиционер находится в чистом от пыли и тополиного пуха месте.

Установка кондиционера

На монтаж влияет то, в каком помещении он будет производиться. При установке прибора будет много строительной пыли и мусора, так как потребуется просверливать отверстия и штробить стены под коммуникации. Соответственно, лучше произвести такие работы во время ремонта квартиры, чем в отремонтированном жилом помещении. Но это не значит, что установка кондиционера после окончания ремонта не возможна. Если работы будут проводить специалисты, они установят оборудование с минимальным «вмешательством» в интерьер помещения.

Правильное место под кондиционер

Для эффективной работы охлаждающей техники важно правильно определить место для размещения системы. Рассмотрим несколько вариантов установки кондиционера в спальной комнате

• Размещение напротив кровати. Не рекомендуется специалистами, так как охлажденный воздух движется к противоположной стене и, отталкиваясь, возвращается на головы спящих людей. При длительной работе такой прибор может вызывать простуду.
• Установка аппарата над дверным проемом —огромный плюс для интерьера, так как это самое незаметное место в комнате. Недостаток только в необходимости прокладывать более длинную трассу, а это скажется и на эффективности охлаждающей системы и на цене монтажа.
• Монтаж кондиционера около окна в свою очередь обеспечит короткую трассу. Но минус также есть — придется отказаться от штор в комнате. Эти две вещи несовместимы. Позволить можно лишь легкую тюлевую занавеску, при этом ее придется отодвигать при включении оборудования.

Таким образом, в некоторых случаях вам придется выбирать между эстетичностью и комфортом.

Монтаж кондиционера

Самостоятельная установка кондиционера процесс достаточно сложный, но возможный. В этой статье будут рассмотрены основные этапы монтажа. Для детального понимания вопроса рекомендуем изучить инструкцию к соответствующей модели прибора и специальную литературу.

Даже если вы доверите монтаж оборудования специалистам, необходимо знать основные этапы работ, чтобы спланировать и проконтролировать их выполнение. Итак, этапы монтажа:

• Установка наружного блока. В первую очередь крепятся специальные прочные кронштейны, на них будет размещен блок. Сам блок также следует надежно закрепить во избежание несчастных случаев. Монтаж наружной части достаточно сложный и опасный процесс, поэтому его необходимо осуществлять только профессиональным мастерам. Чтобы исключить сбои в работе, внешний блок вешается за окном строго горизонтально.
• Штробление стен и электропроводка. Чтобы избежать проблем с перебоем подачи электроэнергии, для кондиционера проводят отдельную электропроводку и автомат на щитке. Кроме того между блоками необходимо сделать штробы для кабеля и других проводов. Когда кондиционер устанавливают в жилом помещении, чтобы не портить интерьер, альтернативным вариантом могут служить специальные короба, куда будут спрятаны провода.
• Установка внутреннего блока. Он также помещается на кронштейны, которые в свою очередь крепятся к стене. При этом прибор располагают в десяти сантиметрах от потолка, и перед ним не должно быть никаких предметов (например, мебели). Следует убедиться в прочности конструкции. Не рекомендуется устанавливать кондиционер вблизи источников тепла. Внутренний блок должен висеть идеально ровно. Это позволит избежать протекания конденсата.
• Вакуумация коммуникаций. Многие монтажники не проводят эту процедуру. Однако вам необходимо настоять и проконтролировать ее проведение, так как это важный этап, он прописан во всех инструкциях по установке кондиционеров. Его суть в том, чтобы откачать весь воздух их соединяющих труб и теплообменника внутреннего блока.
• Тестирование работы кондиционера. Это завершающий этап установки. Если при включении тест-режима, прибор не вибрирует и не сильно шумит, значит, работы по монтажу были проведены качественно.

Специалисты, которые занимаются установкой, тратят на работу 3-4 часа. Но стоит эта работа недешево, так как для монтажа используется дорогостоящий инструмент. Но его можно заменить более простым или взять на прокат, если все-таки решите сами заняться установкой.

При установке мобильных кондиционеров следует также соблюдать несколько обязательных правил. Не рекомендуют устанавливать систему ближе, чем в полуметре от окружающих предметов. Подключение ее в розетку должно осуществляться только напрямую, без использования адаптеров и удлинителей.

Техническое задание

Предположительно, разрешение получено, проект создан. Далее можно приступать к монтажу. Он проводится по техническому заданию на установку кондиционера, которое является частью проекта. Что в него входит и для чего оно нужно?

Стандартное техническое задание на установку кондиционера состоит из:

• описания объекта с его архитектурными особенностями;
• описания всех монтажных норм и правил, касающихся данного помещения;
• описания этапов работы с указанием необходимых инструментов и расходных материалов.

Также в данном документе указываются требования к установке кондиционера, а именно – особенности сверления стен, прокладки связующих коммуникаций, подключения к сети, установке предохранительных элементов и т.д.

В техническом задании прописываются не только индивидуальные требования к установке, но и стандартные правила монтажа кондиционеров, касающиеся размещения обоих блоков.
