Монтаж систем отопления Рехау
Сборка металлопластиковых и пластиковых отопительных систем Рехау производится аналогично, как и в случае с использованием изделий из полипропилена.
Отличий очень мало, их всего несколько:
- Монтаж осуществляется с применением инструмента Rautool, которым выполняют соединения изделий диаметром 14-110 миллиметров. Привод для него бывает ручным, электрическим или аккумуляторным.
- При обустройстве отопления необходимо применение особых полимерных фитингов разного диаметра.
- Собственной разработкой компании является монтаж элементов, имеющих подвижную гильзу, благодаря которой можно установить трубопровод без ревизий.
В чём главные преимущества и особенности
- Наличие обратной усадки. Изделия способны сопротивляться высоким показателям давления, а после его длительного воздействия они возвращаются к первоначальной форме. Другие материалы со схожими параметрами просто растягиваются спустя некоторое время и приходят в негодность окончательно.
- Повышенный показатель термостойкости. Такие трубы нормально работают при температурах до 120 градусов.
- Доступность цен.
- Способность сопротивляться замерзанию.
- Переносят высокие температуры и давления.
- Удобный монтаж.
- Небольшой вес.
- Высокий показатель шумоизоляции у Бир Пекс, Рехау и других фирм. Благодаря чему само помещение защищено от посторонних звуков. Всплески давления полностью поглощаются самой системой.
- Продолжительный срок эксплуатации вместе с высокой прочностью. О гниении и коррозии при работе с этим материалом можно забыть.
- Экологичность. Полиэтилен не выделяет вредных веществ, даже когда его сильно нагревают.
- Эластичность.
Какие лучше?
Благодаря своей функциональности система теплого пола все чаще используется для отопления помещений различного назначения, а выбор правильных труб для отопительной системы – это первоочередная и самая сложная задача.
Если не учитывать их, монтаж теплого пола вызовет значительные затруднения, а срок службы окажется довольно коротким, к тому же функции, возложенные на устройство, могут выполняться не в полном объеме.
Выбор трубы возможен только после определения мощности самой системы, благодаря этому возможно определить наиболее подходящий диаметр, который целесообразно использовать для выбранной конструкции.
Материал. Естественно, главным параметром, определяющим выбор, будет материал, именно от него будет напрямую зависеть физическое и механическое состояние трубопровода, особенности монтажных работ, ведь для установки гибкой гофротрубы понадобятся совершенно другие аксессуары и инструменты, нежели при использовании металлопластика.
- Диаметр. От диаметра трубы будет зависеть скорость движения теплоносителя внутри устройства, а от скорости теплоносителя, соответственно, будет зависеть скорость обогрева помещения при включении системы. Кроме того, диаметр будет влиять на интенсивность сопротивления теплоносителя внутри трубы, от которого будет зависеть выбор насосного оборудования. Наиболее часто используются варианты с диаметром 16, 18, 20 и 25 мм.
- Температурные характеристики носителя. Каждый тип труб имеет свое предельно допустимое значение нагрева, поэтому от температуры теплоносителя также будет меняться тип труб, более подходящих для устройства.
Большинство материалов сегодня отвечают всем заявленным требованиям, поэтому выбор напрямую будет зависеть от способа монтажа, а также от суммы, которой располагает потребитель.
Безусловно, самым лучшим вариантом являются медные трубы, они обладают максимальным сроком службы среди названных материалов, обладают высоким коэффициентом теплопроводимости, однако используются крайне редко, поскольку обладают слишком высокой ценой, в несколько раз превышающей стоимость других вариантов.
РЕХ являются очень хорошим вариантом для теплого пола, они обладают достаточной теплопроводностью, гибкие, поэтому удобны в монтаже.
Металлопластик обладает чуть большей теплопроводностью, нежели РЕХ, поскольку трубы имеют армированный слой из металла, а он, как известно, обладает повышенной теплопроводимостью. Кроме того, за счет алюминиевой прослойки увеличивается прочность трубы, а значит, срок службы. Однако при установке таких труб необходимо использование соединительных элементов, которые требуют особого способа закрепления.
Диаметр продаваемых труб – от 16 до 25 мм при давлении от 6 до 10 бар в зависимости от материала.
Кроме того, хорошее качество по разумной цене предлагает итальянская фирма Sanext – это производство качественных РЕХ-труб для отопительных систем. Данный производитель использует специальную трехслойную защиту, которая не только обеспечивает более долгий срок службы, но и поглощает шум от передвижения водяного потока по трубам.
Комплектующие

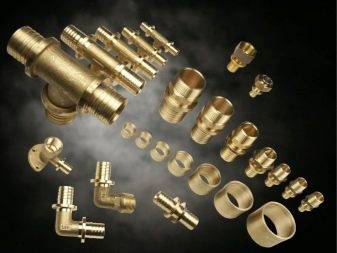

Немецкая компания Rehau – известная компания в области разработки и производства качественных деталей для водяного снабжения и отопительных систем. Для соединения изделий между собой нужны такие детали системы, как фитинги Rehau и сопутствующие сборные детали.
В частности, это:
- надвижные гильзы;
- соединяющие муфты;
- переходник;
- соединяющие арматурные детали;
- крепежные элементы – фиксирующие отводные устройства.
Фитинги и комплекты Rexau изготавливаются из инновационных полимерных основ. В изготовлении крепежей, компанией используется сшитый полиэтилен комбинированного типа RE-X. Этот вид материала является высокотемпературным соединением с дополнениями в виде экологических катализаторов.
Предлагаемые элементы соединения труб немецкого производителя не деформируются, на них не воздействуют агрессивные среды, они принимают нужную форму. Это допускает использование изделий в различных эксплуатационных режимах. Детали подходят как для отопительных, так и для водоснабжающих систем.
Самый популярный вид соединительных элементов – переходники.
Эти изделия имеют отличия по видам:
- переходник с резьбой внутри и снаружи;
- переходник с накидной гайкой RX;
- переходник с накидной гайкой MX.
Переходник RX, MX – комбинированного типа соединителей. Арматура характеризуется отличительной конструкцией. Материал изготовления изделий – бронза. При этом переходник MX – это еще и латунный сплав.
Надвижные гильзы Rautitan PX нужны для изделий с резьбовыми соединениями схожего размера. Изделия прочные, стойкие, химически устойчивы. Обычно нужны как дополняющий для скрепления надвижных монтажных гильз соответствующих размеров.
Тройники Rautitan делаются из инновационного полиэтилена. Изделия нужны, чтобы подключить к основной ветке дополнительные ответвления. Виды тройников могут быть различными.
Обычно выбираются в связке со способом монтажа:
- равнопроходные;
- с уменьшенным торцом;
- с уменьшенной боковой частью;
- с уменьшенными торцом и боковой частью;
- с большей боковой частью.
Тройники из латуни серии MX бывают в продаже следующих типов:
- с внутренней резьбой, расположенной сбоку;
- с внутренней резьбой для настенного расположения;
- с увеличенной частью прохода.
Угловые отводы подходят для смены направления водяных потоков. Компания предлагает пользователям широкий ассортимент изделий, изготовленных из различных материалов. Монолитные угольники PX или MX серий производятся в вариантах с углами в 45 и 90 градусов. Резьбовое соединение на угольниках бывает внутри и снаружи. Изделия используют для крепления систем водоснабжения и отопления в бетонных стенах, в вертикалях из гипсокартона.
Если нужно соединить две прямые трубы обычным способом, то стоит рассмотреть соединяющие муфты PX. Комбинированная основа, используемый в этих изделиях, отличается увеличенной толщиной. Конструктивные детали исполнения изделий разные – равнопроходные и переходные.
Из других деталей и ремонтных наборов стоит отметить такие детали, как:
- ниппели, скобы, резьбо-зажимы соединяющие элементы;
- дюбели, монтажные устройства, кронштейны, шинные блоки;
- фиксирующий желоб, манжета, отводящие детали.
Полный ассортимент этой продуктов удобнее изучать по каталогам компании. Фитинги и прочие аксессуары, представленные во всех наименованиях, в каталоге разделены по стандартным типоразмерам Т16 до 63 мм, что упрощает поиск подходящих к вашей системе изделий.
Преимущества
Столь широкое применение труб rehau обусловлено их отличительными характеристиками:
Стойкость к коррозийным образованиям; Устойчивое давление рабочей жидкости в конструкции; Стойкость к высоким температурам; Пониженная теплопроводность; Стойкость к внутреннему давлению в водопроводных и отопительных конструкциях; Оптимальный уровень ударной вязкости, сохраняющийся при низких температурах; Защита внутренних стенок от образования налета; Стойкость к износу и истиранию; Безопасность, что особенно важно при использовании в водопроводных конструкциях; Отличная шумоизоляция; Пластичность, обуславливающая простоту монтажа; Высокий срок эксплуатации (вплоть до полувека)
Разводка от коллектора
Разводка
Структура труб rehau позволяет предотвратить их деформацию при развальцовке. Конструкция, после выполнения работы, вновь принимает свой изначальный вид. Разводка таких труб основывается на этой характеристике. А точнее, при их монтаже можно не применять сварку, нарезку, не использовать клеящий состав. Трубы rehau выпускаются в следующих конфигурациях:
- Диаметр: 16- 63 мм;
- Толщина стенки: 2,2 – 8,7 мм.
Разводка REHAU производится посредством набора инструментов, выпущенного тем же производителем. Эти инструменты просты в обращении и не требуют какого-либо специального ухода. При этом работу с ними лучше доверить профессионалу, уже знающему толк в разводке REHAU. Данное дело требует знаний некоторых нюансов и сноровки.
Разводка по дому
Разводка REHAU выполняется по технологии прессования подвижной гильзы холодным способом. В итоге, получаемое сцепление отличается герметичностью и надежностью. Соединение можно замаскировать под стяжкой. Соединение по технологии rehau отличается следующими преимуществами:
- Можно не использовать сварку;
- Пожаробезопасность;
- Процесс соединения можно контролировать ежеминутно, что позволяет быстро поправить возможный перекос;
- В зоне соединения диаметр конструкции практически не сужается, что повышает надежность системы;
- Конструкция готова к эксплуатации сразу же после завершения монтажных работ;
- Не требуется применять дополнительные инструменты и материалы;
- Стоимость конструкции плюс значительная экономия времени на выполнении работ дает основания сказать, что продукция немецкого бренда не ударит по вашему кошельку;
- Фитинги, произведенные компанией, обуславливают легкость монтажа в самых труднодоступных зонах.
Решили выполнить разводку труб rehau самостоятельно? Для этой работы, как уже упоминалось, требуются некоторые знания.
Рекомендуем вам посмотреть видео, где показана работа специалистов. Так вы сможете узнать некоторые профессиональные секреты, сможете с большей уверенностью подойти к делу.
Монтаж труб
Чтобы произвести монтаж труб Рехау своими руками, требуется:
- приобрести необходимый инструмент;
- предварительно ознакомиться с инструкцией сборки трубопровода.
Инструмент, необходимый монтажа
Прежде чем приступать к монтажу труб, надо:
- приобрести нужное количество труб, соединительных фитингов и переходников. Для расчета необходимых материалов составляется схема водопровода;
Примерная схема разводки труб горячей и холодной воды в городской квартире
- приготовить инструмент для монтажа труб Рехау:
Расширитель для монтажа труб
пресс-зажим с дополнительными насадками разного диаметра. Поскольку монтаж рассматриваемого вида труб несколько отличается от обычной сварки, то и для проведения процедуры требуется такой специфический инструмент для монтажа труб Rehau;
Ручной пресс, применяемый для соединения труб, REHAU RAUTOOL
инструмент для резки труб. Труборез стандартный, используется для всех видов пластиковых труб;

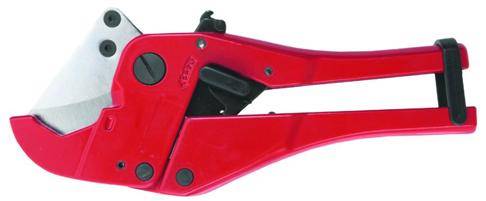

Инструмент для резки полимерных труб
рулетка, маркер для разметки труб.
Стандартный мерительный инструмент, применяемый при строительстве
Все инструменты можно приобрести по отдельности или комплектом. Средняя стоимость комплекта 2 500 рублей.
Процесс сборки трубопровода
Монтаж труб из сшитого полиэтилена Rehau начинается с подготовки труб. Подготовка состоит из двух шагов:
- согласно с ранее подготовленным чертежом нарезаются трубы различных размеров;
Процесс отреза трубы нужного размера
- подготавливаются фитинги, необходимые для сборки определенного участка трубопровода.
Если производится монтаж отопления трубами Рехау, то целесообразнее сразу подготовить все участки системы, а затем предварительно проверить правильность отрезков по схеме.
Для проверки все трубы и фитинги располагаются на полу в определенном порядке. Особенно это актуально для проведения отопления в городских квартирах, так как требуется отключение отопления во всем доме.
При нарезке труб следует руководствоваться старинной русской пословицей – «семь раз отмерь, один раз отрежь». Ошибки в нарезке труб могут привести в невозможности установить систему трубопровода в помещении.
Стыковка труб и фитингов между собой осуществляется при помощи гильз, которые фиксируются следующим образом:
- на расширитель подбирается насадка, диаметр которой полностью соответствуют диаметру применяемой трубы. При этом рукоятка инструмента должна быть полностью разведена (концы рукоятки располагаются под прямым углом друг к другу);
- насадка на эспандере должна держаться прочно и сидеть на штифте до упора;
- на отрезок трубы, который требуется соединить с фитингом, надевается гильза. Диаметр используемой гильзы также должен соответствовать диаметру трубы;
Каждая гильза имеет фаску. При установке она должна быть направлена в сторону будущего соединительного шва.
- на другой конец насадки, установленной на расширитель, одевается труба. При сведении рукоятки эспандера труба расширяется;
Процесс расширения трубы для дальнейшего монтажа
- расширенный конец трубы соединяется с фитингом, который необходимо установить в этом месте;
Вставка фитинга в подготовленный конец трубы
- к фитингу подводится ранее установленная гильза;
- используя пресс-зажим, гильза до упора продвигается в фитинг. Прочное и надежное соединение готово.
Фиксация фитинга пресс зажимом
При обустройстве соединения труб и фитингов нельзя допускать даже малейших перекосов. Все соединяющиеся части должны располагаться строго горизонтально друг к другу. В противном случае соединение получится ненадежным.
Пошаговая схема работы с пресс-зажимом
Монтаж труб Рехау для отопления, газо- или водоснабжения должен производиться с соблюдением всех норм безопасности. В первую очередь требуется позаботиться о защите глаз (использование маски) и рук, которые не рекомендуется вставлять в движущиеся элементы.
Приведенное ниже видео монтажа труб Рехау позволит понаблюдать за процессом со стороны, чтобы точнее выяснить все важнейшие аспекты.
Произвести монтаж труб немецкого производителя компании Рехау под силу каждому. Главное – иметь необходимый инструмент и четко следовать приведенной выше инструкции.
Материалы для систем отопления компании Рехау
Состав труб и разновидности

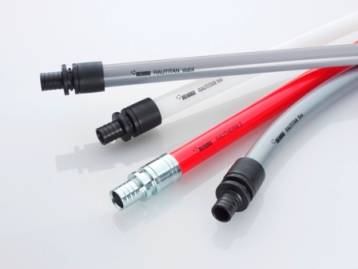

На фото – универсальные полиэтиленовые трубы с различными фитингами.
Трубы отопления Рехау производят из сшитого полиэтилена. Однако здесь требуется некоторое уточнение: существует множество компаний, которые выпускают изделия из этого материала, но далеко не все могут похвастать таким же уровнем качества. В чем секрет немецкой фирмы?
Дело в том, что сшитый полиэтилен можно получить различными способами – нагревом в присутствии пероксидов, обработкой силаном с катализаторами, бомбардировкой электронами и рентгеновскими лучами, азотной технологией.
Соответственно, материалы называют PE-Xa, PE-Xb, PE-Xcи PE-Xd. Наиболее качественную сшивку – до 85 % – дает только пероксидная технология (PE-Xa), именно она чаще всего применяется в изготовлении материалов немецкой торговой марки Rehau.
Молекулы полиэтилена сшивают путем образования свободных связей вследствие удаления отдельных атомов водорода.
Также следует помнить, что кислород стремится выровнять свою концентрацию и проникает через различные проницаемые мембраны, к которым относится и полиэтилен.
Для противодействия этому эффекту были разработаны трубы специальной структуры:
- Материалы со слоем из сваренного встык алюминия. Структура изделия выглядит так: PE-Xc – Al – PE-Xa. Это универсальные трубы серии Rautitanstabil, которые подходят для систем подачи питьевой воды и систем отопления;
- Материалы со слоем из этиленвинилалкоголя. Здесь структура немного иная: PE-Xa – EVOH – PE-Xa. Данная компоновка подходит для универсальных и чисто отопительных труб, использована в изделиях серий Rautitanflex (универсальные)и Rautitanpink (чисто отопительные).
Металлопластиковая труба Рехау для отопления и водоснабжения серии Rautitanstabil.
Характеристики и особенности
Материал позволяет создавать самые необычные и сложные системы.
Технические характеристики продуктов данной торговой марки позволяют использовать их в различных условиях, в том числе для радиаторной разводки, магистралей подачи теплоносителя и теплых полов:
- Состав изделий: PE-Xc – Al – PE-Xa, PE-Xa – EVOH – PE-Xa;
- Максимальная рабочая температура – 95 °C, нормальная рабочая температура – 70 °C, температура допустимого кратковременного пика – 110 °C;
- Максимальное рабочее давление – 10 атмосфер, возможны кратковременные скачки до 20 атм.;
- Гарантированный срок эксплуатации – не менее 50 лет.

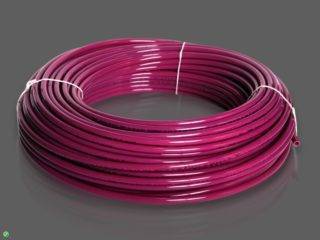

Труба отопления Рехау Rautitan Pink поставляется в бухтах.
К особенностям изделий можно отнести такие их качества, как эффект памяти формы (материал стремится вернуть первоначальную форму при деформации), возможность гнуть трубы небольших диаметров без инструмента, шумопоглощающий эффект и теплоизоляционную активность.
Также сшитый полиэтилен дает минимальные значения температурных расширений по сравнению с другими видами пластиков, что весьма существенно для отопительных трубопроводов.

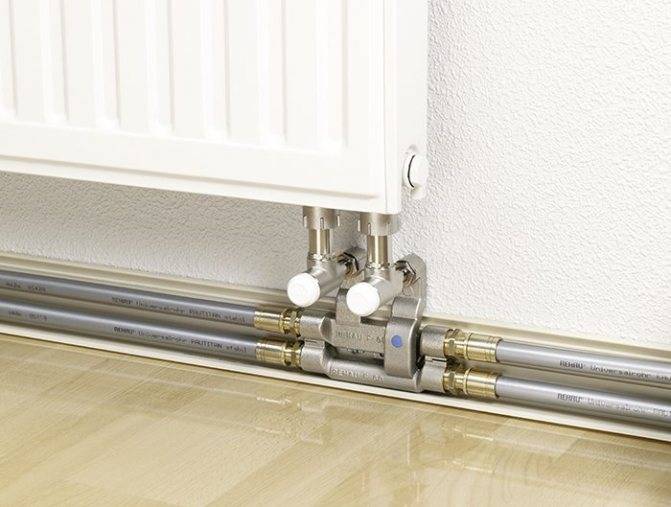

Изделия можно использовать для всех видов радиаторной разводки.
Само собой, для PE-X актуальны качества, характерные для всех пластиков: низкая плотность и вес трубопровода, химическая и коррозионная инертность, высокая ударная вязкость, низкая шероховатость внутренней поверхности, эластичность и способность противостоять гидроударам.
Можно создавать коллекторные узлы и сложные системы.
Действительно ли они лучше
Чтобы понять действительно ли монтаж труб «REHAU» сможет полностью заменить всем полюбившийся полипропилен и металл. Начать стоит с материала изготовления. Для труб «REHAU» применяется сшитый полиэтилен. На молекулярном уровне происходит формирование трехмерной сетки, которая и обеспечивает связь всех звеньев. В конечном итоге получается однородная по всей протяженности бухта. Достоинствами такого решения можно считать:
- нетоксичность. Сам полиэтилен в изделии не выделяет вредных примесей в воду;
- отсутствие шума при прохождении воды;
- универсальность материала для различных систем;
- уникальная и простая система монтажа труб «REHAU»;
- устойчивость к деформации и возникновению разрывов;
- высокая пластичность;
- минимальные теплопотери;
- устойчивость к перепадам давления и температуры;
- особая конструкция и покрытие внутренних стенок, которое предотвращает появление налета.
Из перечисленного выше становится понятно, что монтаж труб «REHAU» возможен как в старых домах, так и в новостройках. Изделия прекрасно справляются с передачей горячей и холодной жидкости. Это означает, что не только отопление легко сделать с помощью труб «REHAU», но и водопровод. При этом укладывать их можно в любой конфигурации. Трубы «REHAU» легко подогнать под линию стен и проемов.
Компания разработала несколько видов продукции, что позволяет быстрее сделать выбор и определиться с наилучшим соотношение цены и качества для конкретного объекта. Линейка «HIS» подходит для подачи любых неагрессивных жидкостей с температурой до 70º. Используется для систем отопления с жестким контролем носителя. Подвид «REHAU Flex» также подходит для прокладки отопления и водоснабжения, максимальный возможный диаметр труб 63 мм. «REHAU Stabil» способна лучше держать форму, поэтому используется при установке точек водоразбора. Особенность этой трубы «REHAU» объясняется небольшой прослойкой алюминия. Розовая серия «REHAU Pink» применяется исключительно для теплых полов или общей разводки системы отопления. Они очень пластичны и требуют фиксации с помощью креплений. Отлично чувствуют себя под стяжкой и штукатуркой. Выдерживают температуру до 90º и давление до 10 атмосфер.
До монтажа
Чтобы предоставить все для пользователя труб «REHAU», компания также разработала специальный инструмент для монтажа труб и фитинги
Это означает, что важно ознакомиться с производимым ассортиментом, чтобы повысить эффективность работы и применять рекомендуемые узлы, что только увеличит срок службы. Из инструмента понадобится:
- расширитель или эспандер;
- пресс «REHAU»;
- специализированные ножницы;
- рулетка;
- маркер для разметки.
Расширитель «REHAU» представляет собой прибор, похожий на заклепочник. Только его наконечником является острый конус, который вставляется непосредственно в трубу. Его роль соответствует его названию. Он увеличивает диаметр торцов труб или развальцовывает их для простоты взаимодействия с фитингами. В комплекте может поставляться набор насадок под различные диаметры труб «REHAU».
Пресс «REHAU» похож на увеличенные и модифицированные плоскогубцы. Он позволяет выполнить запрессовку расходного материала, а также дотянуть патрубок до требуемой отметки фиксации. Также имеет насадки под различные диаметры. Такой прибор может быть оснащен двигателем и работать от аккумулятора, что еще больше облегчает и ускоряет процесс монтажа трубопровода в квартире или частном доме.
Ножницы можно использовать стандартные, которые подходят для металлопластика или полипропилена. Качество от этого не пострадает. Но если вы планируете плотно, на профессиональном уровне, заниматься установкой отопительных или других систем, то рекомендуется обзавестись специализированными, которые имеют большую функциональность и позволяют быстрее обрабатывать утеплитель.
Важно! Используйте только рекомендуемый производителем инструмент. В противном случае может произойти повреждение трубы или неплотное сочленение, ремонт которых может вылиться в круглую сумму
Управляющие элементы
Главное управляющее устройство комплекта – гребенка. Rehau предлагает потребителю несколько модификаций распределительного коллектора. Наилучшим вариантом считается гребенка в сборе, в которую входит терморегулятор и расходометр, установленные, соответственно, на входящем и выходящем коллекторе. Есть, конечно, и другие варианты, так как подключить водяной теплый пол можно и через насосно-смесительный узел. В этом случае составляющие, скажем, циркулярный насос закупают отдельно.
Монтаж
Чтобы не допустить возможных ошибок при устройстве, рекомендуется предварительно подготовить проектную документацию. Непосредственно монтаж начинают с выравнивания основания, используя для этого специальные смеси, с последующей укладкой теплоизоляции. Утеплитель должен быть стойким к механическим нагрузкам и экологически чистым. К примеру, можно выбрать высокоплотный фольгированный пенополистирол.
Далее монтируется гребенка в распределительный шкаф. Его подключают либо к нагревательному котлу, либо к системе отопления, затем укладывают монтажные маты. Прокладку магистрали начинают с подключения к патрубкам коллектора.
Совет
Скрытые соединения по рекомендации производителя Рехау необходимо обернуть специальной фирменной лентой.
Уложенный трубопровод заливают тонким, до 30 мм, слоем стяжки, на который для повышения надежности укладывают армирующую сетку. Монтажные работы заканчивают финишной заливкой бетона. Систему нагрева полов нельзя включать до полного застывания стяжки. Иначе неравномерность удаления влаги из заливки станет причиной преждевременного разрушения или деформации бетона.
Совет
Тепловое расширение компенсируют, уложив по нижней части помещения демпферную ленту.
2021 prestigpol.ru
Особенности труб Рехау
Изготовление труб по новой технологии обуславливает принципиальные особенности изделий, которые заключаются в следующих аспектах:
- повышенная шумоизоляция. Сшитый полиэтилен способен поглощать звуки, производимые потоком воды;
- монтаж труб Rehau производится уникальным методом, позволяющим создать максимально прочное соединение;
- материал, из которого производятся трубы, является универсальным. Из труб можно создавать системы горячего и холодного водоснабжения, отопления, применять для обустройства теплого пола. Максимальная температура жидкости в трубе составляет 95ºС;
- трубы практически не подвержены образованию трещин и деформации при механическом повреждении, поэтому их можно укладывать под штукатурку или закрывать иными конструкциями;
- высокая степень теплоизоляции, что помогает экономить природные ресурсы;
- любая труба способна выдерживать перепады температурного режима жидкости и внутреннего давления;
- полная безопасность для человека. Продукция компании сертифицирована;
- специальное покрытие внутренних стенок труб препятствует образованию налета и сокращению пропускной способности.
Материалы, придающие трубам Рехау уникальные качества
Из труб Рехау и различных фитингов можно конструировать трубопроводы любой сложности и назначения.
Единственный недостаток труб Рехау – высокая стоимость изделий и фитингов.
