Выбор труб для водяного тёплого пола – Инструкция

Стяжка теплого пола

Заливка стяжки делается только после монтажа всех контуров и гидравлических испытаний. Рекомендуется использовать бетон не ниже М-300 (B-22,5) со щебнем фракцией 5-20 мм. Минимальная толщина 3 см над трубой делается не только ради получения нужной прочности, но и для равномерного распределения тепла по поверхности. Вес 1 кв. м. стяжки при толщине 5 см составляет до 125 кг.

Деформационные швы

Примеры разделения большого помещения на зоны

Отсутствие или неправильное положение температурных зазоров является наиболее частой причиной разрушения стяжки.

Усадочные швы делают в следующих случаях:

  • помещение имеет площадь более 30 кв. м.;
  • стены имеют длину более 8 м;
  • длина и ширина комнаты различаются более чем в 2 раза;
  • над деформационными швами конструкций;
  • помещение имеет слишком изгибистую форму.

Для этого по периметру швов укладывают демпферную ленту. На месте шва арматурная сетка должна быть разделена. Деформационный зазор должен быть в основании толщиной 10 мм. Верхнюю часть обрабатывают герметиком. Если помещение имеет нестандартную форму, его нужно разбивать на более простые элементы прямоугольной или квадратной формы. Если трубы проходят через деформационные швы в стяжке, в этих местах их прокладывают в гофрированной трубе, по 30 см гофры в каждую сторону (согласно СП 41-102-98 – 50 см с каждой стороны). Рекомендуется не разделять один контур деформационными швами, через него должны проходить трубы подачи и обратки.

Правильное прохождение контуров через технологические швы

Для дополнительного разделения можно использовать деформационные швы неполного профиля. Их делают с помощью мастерка, на 1/3 толщины. После застывания бетона их также заделывают герметиком. Если через них проходят трубы, они также защищаются гофрой.

Трещины на стяжке

Достаточно частое явление – появление на стяжке трещин после высыхания. Это может спровоцировать целый ряд причин:

  • низкая плотность утеплителя;
  • плохое уплотнение раствора;
  • отсутствие пластификаторов;
  • слишком большая толщина стяжки;
  • отсутствие усадочных швов;
  • слишком быстрое высыхание бетона;
  • неправильные пропорции раствора.

Избежать их очень просто:

  • утеплитель нужно использовать плотностью выше 35-40 кг/м3;
  • раствор стяжки должен быть пластичным при укладке и с добавлением фибры и пластификатора;
  • в больших комнатах нужно делать усадочные швы (см. ниже);
  • также нельзя давать бетону быстро схватиться, для этого его накрывают полиэтиленовой пленкой на следующий день (на неделю).

Раствор для стяжки

Для теплого пола обязательно использовать пластификатор, для повышения эластичности и прочности бетона. Но применять нужно специальные виды не воздухововлекающих пластификаторов для теплого пола.

Раствор М-300 из цемента марки М-400, мытого песка и щебня делается по следующим пропорциям.

  • Массовый состав Ц : П : Щ (кг) = 1 : 1,9 : 3,7.
  • Объемный состав на 10 литров цемента П : Щ (л) = 17:32.
  • Из 10 литров цемента получится 41 литр раствора.
  • Объемный вес такого бетона М300 составит 2300-2500 кг/м3 (тяжелые бетоны)

Также есть еще и другой вариант с использованием гранитного отсева вместо песка, для его приготовления использованы следующие элементы:

  • 2 ведра щебня фракцией 5-20 мм;
  • вода 7-8 литров;
  • суперпластификатор СП1 400 мл раствора (1,8 л порошка разбавляется в 5 литрах горячей воды);
  • 1 ведро цемента;
  • 3-4 ведра гранитного отсева фракцией 0-5 мм;
  • объем ведра – 12 литров.

Спустя 3 дня после заливки стяжка наберет половину своей прочности, а застынет полностью только через 28 дней. Не рекомендуется включать систему подогрева до этого момента.

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность

Выравнивание стяжки

Шаг 10. Потом  можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

Установка в квартире

Наверное, у многих жильцов возникала мысль самостоятельно подключить «на халяву» водяные теплые полы к системе центрального отопления или ГВС. И некоторые даже так делают, но в большинстве случаев это запрещено местным законодательством.

Например, в Москве действует постановление правительства № 73-ПП от 8 февраля 2005 года, в приложении №2 четко написано о запрете переоборудования общественных систем водоснабжения для устройства подогрева пола.

Нарушив правила, в лучшем случае, можно получить штраф при первом же посещении сантехников. А в худшем – риск оставить соседей без отопления.

В некоторых регионах запрет не действует, но для подключения требуется проведение экспертизы, чтобы не нарушить работу системы.

В целом же, с технической точки зрения, подобные варианты возможны, но только при подключении отдельного насосно-смесительного узла и сохранении давления в системе на выходе.

Количество труб, необходимое для системы

Схема устройства металлопластиковой трубы.

Помимо материала при расчете необходимо учитывать давление воды в и обогреваемую площадь помещения.

Исходя из полученных данных производится подбор оптимального диаметра трубы. Обычно для применяются трубы, имеющие диаметр 1,60; 2,0 или 2,5 см. Если установить трубы, имеющие диаметр меньший требуемого, то это приведет к нарушению циркуляции воды в системе.

Водяное давление можно замерить своими руками, подключив к стояку манометр. После этого можно приступать к определению необходимой длины трубы.

Это делается для того, чтобы теплоноситель сначала нагревал более охлажденный воздух и затем распределялся по всей системе. Места помещения, в которых будет находится встроенная или тяжелая мебель, теплым полом не оборудуются. Для получения более достоверных результатов на данном этапе необходимо выбрать способ прокладки труб в полу. На сегодняшний день самыми популярными считаются два контура напольного отопления водой:

  • зебра или змейка;
  • улитка или спираль.

“Зебра” широко распространена на западе Европы и хороша легкостью расчета и устройства. Однако такой контур не может похвастаться равномерным распределением тепла и характерен существенными температурными перепадами между отдельными участками пола, соответствующими выходу или входу контура. Нередко температура пола может превышать предельно допустимую норму. Удобства от этого не добавляется, а тепловые потери увеличиваются. «Змейку» целесообразно применять в помещениях, имеющих небольшие теплопотери и температурную амплитуду колебаний воды на выходе и входе в пределах 5°С.

Схема монтажа теплого пола методом “зебра”.

В СНГ более распространен контур «улитка», хотя и характерен более сложным проектированием и монтажом в сравнении со “змейкой”. Этот способ монтажа обеспечивает равномерное распределение тепла по всей площади отапливаемого помещения. Происходит это за счет чередования параллельно уложенных подающих и обратных труб. В такой системе отопления пола точка возврата теплоносителя расположена посередине трубы, а средняя температура постоянна в любом месте. Все, можно приступать к расчету.

Взяв лист миллиметровки или любую другую бумагу с делениями, необходимо начертить план комнаты в масштабе 1:50 с учетом всех дверей и окон в масштабе 1:50. На плане изображается контур предполагаемого теплого пола, причем начинаться он должен от близлежащей к стояку стены, имеющей окна. Согласно действующим строительным нормативам и правилам между трубой теплого пола и стеной должно быть не менее 25 – 30 см, а расстояние между укладываемыми трубами зависит от диаметра и обычно колеблется в пределах 35 – 50 см. Начертив чертеж, будет нетрудно замерить длину труб. Умножая полученный результат на 50 (коэффициент масштаба), получают фактическую длину контура. Не следует забывать, что нужно добавить еще 2 м для подключения к стояку. Также выполнить расчет количества можно по следующей формуле: S / n + 2 х lпт, где

  • S – площадь помещения (м2);
  • n – расстояние между трубами;
  • lпт – длина подающих труб.

Любую из величин можно замерить, используя рулетку.

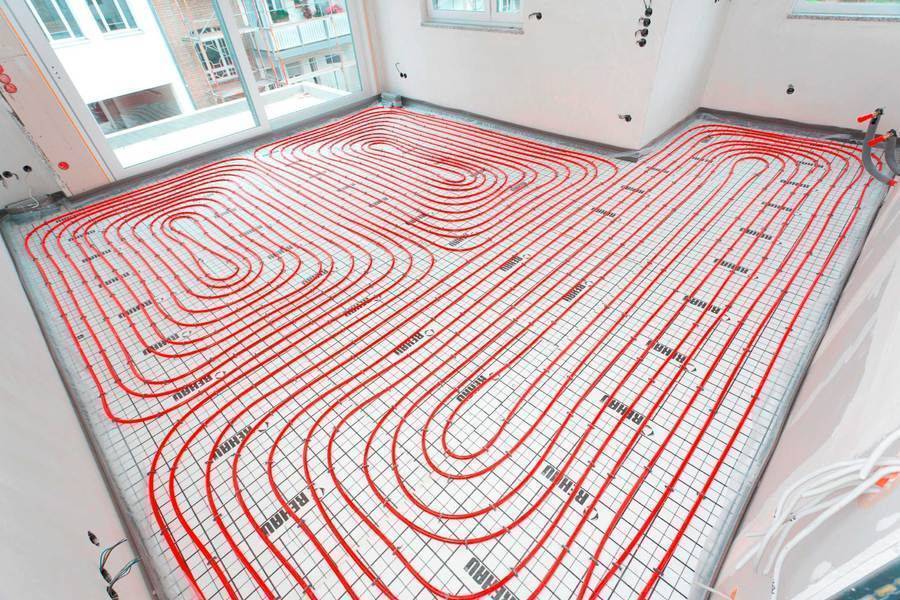

Схема укладки теплого пола “улиткой”.

Площадь комнаты можно узнать из плана или можно ширину комнаты умножить на ее длину. Если комната будет оборудована габаритной мебелью или техникой, то под ней теплый пол не укладываются, а значит уменьшится и площадь. Помимо этого, как уже говорилось выше, необходимо соблюдать расстояние между стенами и трубами, которое должно составлять не меньше чем 30 см. Расстояние между укладываемыми трубами – шаг между осями труб теплого пола. Величина эта в зависимости от характеристик комнаты колеблется в пределах 5 – 60 см, то есть она зависит от влажности и температуры в помещении.

Чем холоднее в комнате, тем меньше шаг между трубами. Тут главное не увлекаться, может случиться так, что пол будет слишком горяч, и эксплуатация станет просто невозможной. Длина подающего трубопровода характеризуется расстоянием между коллектором и началом труб, образующих систему теплого пола. При этом какая-то часть может быть утоплена в стену. Также необходимо учесть все изгибы. Если получилось так, что длина трубы более 70 м, то лучше будет ее поделить на два контура, причем в каждом контуре следует учитывать длину подающих и обратных труб.

Виды трубопроводов для водяной системы

В настоящее время потребительский рынок предлагает несколько вариантов материалов и комплектующих для водяной системы отопления. При выборе трубопровода для теплого пола, нужно отталкиваться от их стоимости, характеристик и срока эксплуатации.

Рассмотрим самые распространенные виды трубопроводов и их характеристики.

Полипропиленовые

В магазине стройматериалов можно встретить два варианта труб из полипропилена, такие как металлополимерные и полимерные. Характеризуются они хорошей устойчивостью к коррозии, стойкостью к абразивному действию теплоносителя и прочному верхнему слою, который не деформируется при контакте с цементным раствором. Производители металлопластиковых трубопроводов гарантируют, что они прослужат около 40 – 45 лет, полимерные изделия более – 50 лет.

Полиэтиленовые

Отличительной особенностью этих труб заключается в том, что для провидения монтажа не понадобятся комплектующие соединения. Стыковка изделий осуществляется с применением паяльника. Для эластичности трубопровода, достаточно будет прогреть его феном. Полиэтиленовые изделия надежны и прочны, но для водяного пола они должны обязательно иметь армирующий слой. В среднем срок эксплуатации трубопровода составляет – 50 лет.

Нержавеющие

Гофрированные трубы из этого материала считаются самыми долговечными, срок их эксплуатации до сих пор не установлен. Они не поддаются коррозии, не деформируются от высокой температуры и не перемерзают при заморозках. Гибкость материала, позволяет трубопровод укладывать шагом разной величины, что упрощает монтажные работы. Единственным недостатком нержавеющих труб считается то, что их уплотнительные резинки имеют эксплуатационный срок всего 30 лет.

Медные

По отзывам потребителей, трубы из этого материала имеют самую высокую теплоотдачу. С ними можно использовать такие теплоносители как тосол или антифриз. Они удобны в эксплуатации. За счет своего оптимального размера, при монтаже не снижается прочность бетонной стяжки. Срок их эксплуатации около 60 лет.

Помимо приведенных характеристик, при выборе труб для укладки теплого пола, необходимо обратить на их технические параметры. Они должны соответствовать следующим требованиям:

  1. Линейное расширение не более — 0, 055 мм/мК;
  2. Теплопроводность не менее – 0,43 Вт/мК;
  3. Диаметр – от 1,6 см до 2 см.

Также стоит обратить внимание на их предназначение. Многие новички допускают большую ошибку, выбирая для теплых полов, обычные водопровода для горячей воды

Поэтому, перед покупкой очень важно ознакомиться с прилагаемой инструкцией, где можно будет убедиться, что изделие подходят для системы отопления

Изделия подходящие для пола

Всем указанным требованиям удовлетворяют изделия, которые изготовлены из:

  • металлопластика;
  • меди;
  • сшитого полиэтилена.

Такие изделия активно применяются для обустройства пола с подогревом. Чтобы верно выбрать трубы для теплого пола: какие лучше будут соответствовать именно вашей системе и возможностям, нужно учесть не только преимущества, но также недостатки каждого из перечисленных видов.

Состоят из алюминия и полиэтилена, защищающего его. Они соединены между собой специальным клеевым составом, от качества которого зависит качество продукции. Поскольку некоторые производители могут сэкономить на этом составе, не следует выбирать трубу, ориентируясь на ее низкую стоимость. Некачественный клей способен, пересохнув, привести к тому, что горячая вода будет просачиваться сквозь стенки.

Достоинствами такой продукции являются:

  • низкий коэффициент расширения;
  • отменная теплоотдача;
  • выдерживают давление до 10 атм, температуру до 95 град.С;
  • при сгибании форма сохраняется, что делает ее монтаж несложным;
  • срок службы изделия от серьезных производителей – около 50 лет.

Недостатки – высокая стоимость, а также возможность излома при сгибании ее больше, нежели это допустимо. Кроме того, возможен риск деформирования в результате действия высоких температур либо резких их перепадов.

По качеству и надежности они превосходят все прочие аналогичные виды труб. Для прокладки магистрали предназначены специальные, более пластичные разновидности этой продукции. Ее преимущества:

  • долговечность: срок службы – минимум 50 лет;
  • непроницаемы для газов, не поддаются известкованию;
  • выдерживают давление до 400 атм, температуру теплоносителя до 300 град.С;
  • возможно образование наименьшего из возможного радиуса изгиба, но без возникновения дефектов;
  • высокая теплоотдача.

Но есть и недостатки: высокая цена, при монтаже их соединяют капиллярной сваркой при помощи специального оборудования. В стяжке весьма вероятно возникновение электрохимической коррозии. Поэтому для них нужен соответствующий состав теплоносителя, а также заземление контуров.

В противовес металлопластиковым, они полностью выполнены из прочного пластика. Термин «сшитый» подразумевает не наличие швов, а «сшивание» молекул материала. Продукция обладает рядом несомненных преимуществ:

  • высокая прочность;
  • возможна температура воды до 120 град.С, причем под ее воздействием труба не расширяется;
  • самый малый радиус сгиба – 5 наружных диаметров трубы;
  • устойчивы к действию агрессивных химических веществ;
  • доступная цена.

Для теплого пола следует использовать полиэтилен, прочность сшивки которого составляет 65-80%. От возрастания этого показателя становится большей и его цена.

Недостатком этого вида продукции является возможность повреждения ее стенок при монтаже. Из-за высокой эластичности полиэтилена для поддержания формы магистрали при укладке необходима ее жесткая фиксация.

Что предпочесть?

Изучив характеристики перечисленных изделий, учитывая другие нюансы, можно для себя решить, какие трубы лучше для теплого водяного пола. Если предполагается оборудование системы с максимально длительной эксплуатацией – выбирайте медные. Благодаря техническим достоинствам они являются наилучшим решением для подогреваемого пола. Однако их стоимость и трудоемкость монтажа не очень доступна потребителям с ограниченным бюджетом.

Самым экономичным вариантом является сшитый полиэтилен, однако его лучше использовать в индивидуальном доме. В автономной системе отопления легче создать и поддерживать нужную температуру воды. Также не будет сильных гидроударов, возможных при централизованной подаче тепла.

Расчет теплопотерь дома

 Перед расчетом водяного теплого пола, нужно сначала рассчитать теплопотери дома. Теплопотери — это количество тепла, которое помещение теряет за единицу времени. Для снижения теплопотерь используются отопительные приборы, к примеру радиаторные обогреватели, отопительные трубы, а также теплый пол. Помимо этого, сократить теплопотери возможно при установке стеклопакетов и изоляции стен различными материалами, которые способны сохранить тепло внутри помещения.

Расчет теплопотерь — это важный параметр при проектировке жилого помещения. При этом необходимо учитывать:

  • площадь помещения;
  • площадь всех окон;
  • высоту потолка;
  • количество наружных стен;
  • температура с наружной стороны помещения;
  • тип окон;
  • теплоизоляцию стен;
  • тип помещения, находящегося выше.

В основном теплопотери зависят от разницы в температурах вне помещения и внутри него, а также в степени теплоизоляции окон, стен, перегородок. Для более точного расчета теплопотерь можно воспользоваться одним из множества онлайн-калькуляторов. Они довольно просты и понятны в использовании, достаточно ввести необходимые значения и расчет будет произведен автоматически. В таких калькуляторах возможно рассчитать теплопотери через окна, потолки, стены, пол. Это позволит получить детальную информацию, на основе которой следует рассчитывать мощность отопительного оборудования.

Принято считать, что теплый пол справится, если теплопотери не превышают 100 Вт на метр площади. Если данный показатель превышен, придется прибегать к установке дополнительного прибора отопления.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.
