Принцип работы и устройство накопительного водонагревателя (бойлера)

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два вида нагревателей:

1. Накопительные.
2. Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Первыми устройствами холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор. Вторыми нагрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости. Потребителями бытовой сферы в основном применяются накопительные бойлерные системы.

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

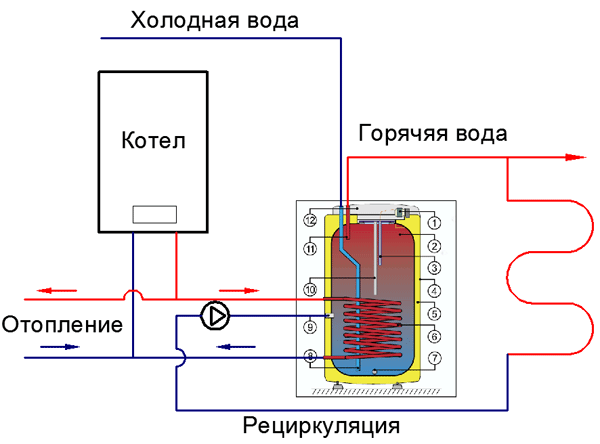

Конструкции бойлеров косвенного нагрева оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

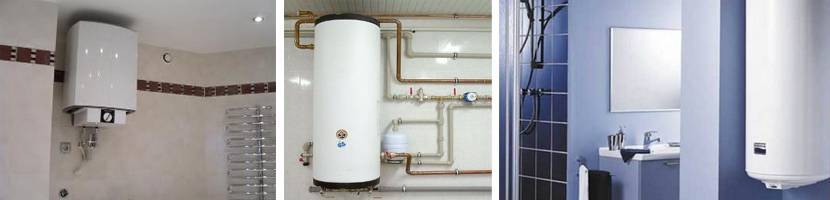

Существуют конструкции бойлеров-накопителей предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы. Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками (сквозными креплениями).

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом (синим/красным).

Выбор бойлера

В случае с проточным бойлером подбирайте мощность и размер самого устройства. Сюда же стоит добавить источник питания, ведь они редко бывают газовыми – в основном в магазинах продаются электрические водонагреватели проточного типа.

Если же речь идет о накопительных, то здесь все зависит от способа использования и размера семьи. Бойлеры до 15-ти литров обычно устанавливаются для обычного умывания.

Важно понимать, что даже для мытья посуды такого водонагревателя может не хватить, в зависимости от ее количества. Для душевой кабинки рекомендуется бойлер от 50-ти литров, но это с расчетом на одного человека.

Далее вам нужно решить от чего же будет питаться бойлер. Чаще всего источником питания выступает электричество, но далеко не всегда. В некоторых случаях более разумно выглядит подключение бойлера к котлу. На это есть ряд важных причин, которые обычно становятся актуальными в отдельных случаях и регионах.

Чаще всего подключение газового бойлера встречается в регионах с высокой стоимостью электричества и низким ценником на газ. В этом случае финансово разумнее будет использовать в качестве источника энергии именно газ, а не электричество.

Проблемы с подачей электроэнергии также мотивируют людей делать свой выбор в пользу газовых аналогов – бывает электричество выключается на сутки, а то и больше, и в этом случае оставаться без горячей воды особенно не приятно.

Для тех, кто не может определиться с типом накопительного водонагревателя также есть вариант. В этом случае просто берем и подключаем двухконтурный бойлер, который соединяется с двумя источниками энергии – газовым и электрическим. Внутри него находиться два нагревательных элемента, которые могут работать как отдельно, так и вместе.

Основные характеристики

Основными техническими характеристиками бойлера являются:

1. Материал изготовления корпуса (эмаль, нержавеющая сталь, пластик).
2. Тип размещения (настенный, напольный, вертикальный, горизонтальный).
3. Номинальное напряжение электрической сети (220 или 380 В).

4. Давление воды (особенно актуально для проточных водонагревателей). При небольшом напоре в водопроводе может испортиться нагревательный элемент

5. Объем бака.
6. Вес.
7. Габаритные размеры (глубина, ширина, высота).
8. Максимальная мощность.
9. Наличие регулятора температуры воды, магниевого анода.
10. Толщина и материал слоя теплоизоляции (самый высокоэффективный – пенополиуретан).
11. Тепловые потери (напрямую зависят от слоя теплоизоляции, чем он толще, тем меньше потери и экономичнее водонагреватель).
12. Тип управления (гидравлическое, электронное, наличие ЖК-дисплея).

Возможности

Чтобы лучше разобраться в технических характеристиках водонагревателя, необходимо узнать о его возможностях:

• Мощность. Пользователь имеет возможность регулировать мощность прибора по своему усмотрению. Большее значение применяется при использовании проточного нагрева, а меньшее – для накопительного эффекта.
• Нагрев. Быстрый нагрев воды может осуществляться по-разному. Проточный режим рекомендуется выбирать, если необходимо нагреть много воды в максимально короткие сроки. Если жидкости не очень много, следует выбирать накопительный режим.
• Поступление воды. В бак, в котором уже есть горячая вода, можно добавлять холодную воду. Жидкость с более низкой температурой при поступлении в бойлер практически мгновенно нагревается до необходимой температуры.

Положительные стороны накопительных водонагревателей

У накопительного электрического водонагревателя имеется 2 неоспоримых преимущества:

1. При правильном выборе бойлера можно обеспечить бесперебойное поступление горячей воды. Так как такое оборудование выпускается с различными объемами емкостей, то, правильно рассчитав потребление воды (даже если есть необходимость пользоваться душем круглые сутки), можно добиться этого без проблем. Расчеты производятся в зависимости от количества пользователей.
2. Большинство моделей электрических накопительных водонагревателей не потребляют электроэнергию больше чем 2 кВт. Если сделать сравнение, то потребляемая мощность такого бойлера сопоставима с расходом электричества, который нужен для работы утюга или электрочайника. К тому же не один проведенный тест подтвердил эти данные.

Кроме того, у всех накопительных водонагревателей имеется и другая положительная сторона. Поскольку данные водонагреватели различаются и по способу крепления, то выбрать тут есть из чего. Они бывают напольными, настенными или встраиваемыми. Например, настенные агрегаты отлично подойдут для душа, а встраиваемые могут располагаться под кухонной мойкой. В любом случае монтаж их относительно прост и каких-либо необычных инструментов, материалов или специального дорогостоящего оборудования для этого не понадобится.

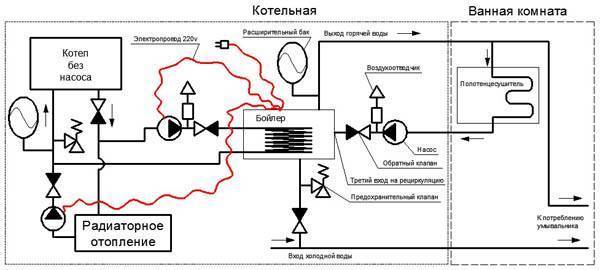

Двухнасосная схема

В такой схеме управление потоками теплоносителя осуществляется активным воздействием циркуляционных насосов в различных магистралях.

В этой схеме линия ГВС также имеет приоритет (режим приоритета бойлера) – она подключена перед циркуляционным насосом системы отопления. Правильнее будет сказать, что линия нагрева водонагревателя и линия отопления подключены параллельно, и каждая имеет свой циркуляционный насос. Переключение режима работы насосов осуществляется сигналами с того же термодатчика бойлера.

Для исключения взаимного влияния потоков теплоносителя после каждого насоса устанавливается обратный клапан.

Эта схема, так же как и первая, предусматривает отключение линии отопления при включении контура ГВС, что не должно привести к значительному охлаждению дома за короткое время нагрева воды в накопительном нагревателе (первоначально нагревается примерно за 30 минут, а то и меньше).

Но в сложных системах отопления может быть использовано два котла, один из которых постоянно работает на отопление, тогда как второй работает по второй схеме переключения режимов.

Газовый бойлер

Несомненным преимуществом газовых бойлеров является то, что горячая вода в кран после его включения начинает поступать практически сразу же после его включения. Вам не придется ждать.

газовый бойлер

Как работает газовый проточный бойлер

Все основные элементы газового проточного бойлера смонтированы внутри прочного металлического корпуса. Вода, поступающая из магистрали водоснабжения проходит в теплообменник, под которым расположена газовая горелка. Устройство довольно простое с первого взгляда, но для того, чтобы газовый нагреватель работал без аварий – вся система должна быть оборудована довольно сложными автоматическими устройствами.

Непосредственно после того, как вы открываете кран с горячей водой – в автоматике бойлера открывается клапан, который открывает подачу газа. В хороших моделях поджиг поступающего газа производится автоматически, а в более скромных вам для этого придется нажать специальную кнопку.

От сжигания природного газа образуются продукты сгорания, которые удаляются через дымоход. Существуют варианты газовых бойлеров с закрытыми камерами сгоряния, в которых продукты сгорания удаляются через металлический коаксиальный рукав.

подключение газового бойлера

Как правило газовые нагреватели монтируются в домах, подключенных к магистральным системам газоснабжения. Они безусловно лидируют по соотношению цена-качество при таких условиях. Газовые проточные бойлер имеют довольно скромные размеры. Невысокая стоимость расходуемого для нагрева воды газа позволяет их назвать удачным экономным вариантом. Так, стоимость нагрева воды в таком устройстве примерно в три раза ниже, чем в его электрическом аналоге. Видимо вследствии этого, а также из-за необходимости снабжения таких устройств надежной автоматикой – стоимость самой газовой колонки выше, чем у электрического бойлера.

Газовый проточный бойлер, рекомендованный для установки в квартиру может подавать в кран до 17 литров горячей воды в минуту.

Как выбрать газовый проточный бойлер

Первой характеристикой, которую вам необходимо оценить при выборе такого устройства является его мощность. Как правило, производители делят газовые нагреватели по количеству литров воды, которое устройство способно нагреть в минуту.

Поэтому необходимо трезво оценить возможный расход горячей воды в вашей квартире, особенно, если в ней имеется несколько ванных комнат. При малой производительности одновременное утреннее умывание получится несколько некомфортным. Обычно, температура подаваемой в кран воды регулируется в современном газовом бойлере при помощи термостата.

При этом система может автоматически повышать мощность при повышении числа точек потребления. Так, если вы нежитесь в душе, то при включении горячего крана на кухне – система автоматически увеличит огонь горелки и объем нагреваемой воды.

Важно выбрать и тип поджига огня в вашем газовом бойлере. Если раньше для розжига горелки приходилось применять немалую ловкость рук, оперируя краном и спичками, то сейчас бойлеры, оснащенные системой пьезорозжига позволяют поджечь огонь под горелкой простым нажатием кнопки

Существуют и системы а автоматическим розжигом, включающимся от потока воды. Но при длительном отсутствии такую систему во избежание неприятностей лучше отключать. Хотя совсем уж качественные устройства оснащены многоступенчатой системой защиты, которая отключит газ при любой аварийной ситуации, например при чрезмерном нагреве или угасании огня, резком снижении давления газа или остановке водяного потока.

Система с «умным» электронным зажиганием может работать и от встроенных батареек, также такая колонка позволяет существенно экономить расход газа, уменьшая его на 15 процентов. Система розжига HydroPower вообще не имеет электрического питания – пьезорозжиг в ней питается от небольшой водяной турбинки, которая начинает вырабатывать ток от поступления на нее потока воды.

Как установить газовый проточный бойлер

В связи с тем, что газовые колонки относятся к объектам повышенной опасности – к ним предъявляются особые требования при установке. При этом они включают в себя не только требования к оборудованию, но и требованию к помещению, в котором устанавливается устройство. Сам монтаж газового бойлера обычно поручается специализированной компании. В ходе установке к устройству подводят газовую трубу, трубопроводы подачи холодной и отбора горячей воды и в ряде случаев – кабель электрического питания.

Классификация бойлеров по способу нагрева воды

В соответствии с методом нагрева воды все существующие бойлеры можно классифицировать на накопительные и проточные.

Модели водонагревателей

Накопительные водогрейки

Конструкция накопительного бойлера представляет собой герметичный бак. Сначала емкость наполняется жидкостью, и лишь после этого начинается ее подогрев. Главной характеристикой накопительного бойлера является его объем.

Технические характеристики водонагревателей накопительных Ariston Shape Small

Накопительные водонагреватели, схема

Расход электроэнергии средний. Все современные модели накопительных водонагревателей могут работать в стандартном и ускоренном режимах. Стандартный режим подходит для регулярного использования, ускоренный создан специально для тех ситуаций, когда неожиданно появилась потребность в небольшом объеме теплой воды.

К числу важных преимуществ накопительного бака следует отнести простоту его установки и подключения к системе водоснабжения, удобство эксплуатации, возможность включения в обыкновенную электрическую сеть.

Устройство газового накопительного водонагревателя

Главным же недостатком подобного рода агрегатов является их размер. При этом, чем больше объем бака, тем он тяжелее. Придется не только придумать, куда повесить бочку, но и убедиться, что стена сможет выдержать ее вес.

Электрические накопительные водонагреватели Ariston

Накопительные водонагреватели лучше всего подходят для установки в квартирах и домах, использующихся для постоянного проживания.

Накопительные водонагреватели лучше всего подходят для установки в квартирах и домах, использующихся для постоянного проживания

Проточные водонагреватели

Схема устройства проточного водонагревателя

Правильный выбор водонагревателя

Такие агрегаты лишены ключевых недостатков своих накопительных «собратьев». Проточный водонагреватель – это компактный агрегат, обеспечивающий практически моментальный нагрев воды. Жидкость подогревается в процессе прохождения через бойлер, что избавляет от необходимости ее накапливания и позволяет экономить пространство, необходимое для установки прибора.

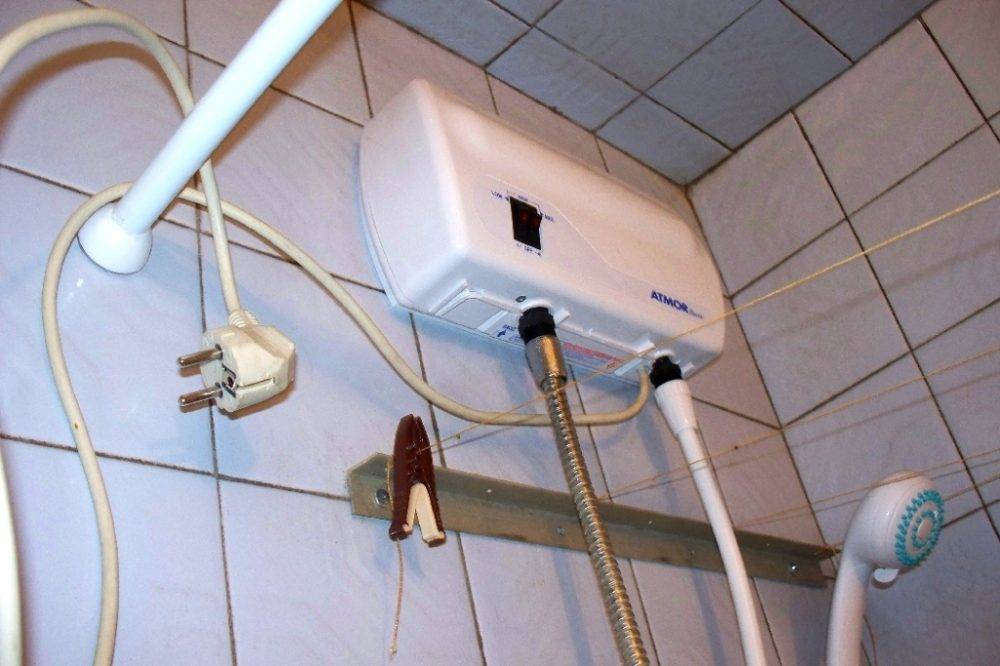

Проточный водонагреватель

Главные недостатки проточного водонагревателя – это высокий расход электроэнергии и большие нагрузки на сеть. При этом подобного рода агрегаты требовательны к электропроводке – просто зафиксировать прибор на стене и включить его в розетку в большинстве случаев нельзя.

Устройство электрического проточного водонагревателя

Проточные модели лучше всего подходят для кухонь, дач и домов, не использующихся для постоянного проживания.

Проточный водонагреватель на кухне

Наливной водонагреватель

Наливные электрические водонагреватели

Для участков без водопровода (сада, дачи и т.п.) прекрасно подойдет наливной водонагреватель. Конструкция выполнена в виде емкости средним объемом 15-20 литров. Изделие имеет небольшой вес, что позволяет повесить его практически в любом месте.

Устройство и установка наливного электрического водонагревателя

Принцип использования такого водонагревателя следующий:

• в емкость наливается вода;
• нагреватель включается в электросеть;
• спустя некоторое время (в зависимости от мощности установленного ТЭНа) можно открывать кран и использовать подогретую воду на свое усмотрение.

Электрическая схема наливного электрического водонагревателя

При необходимости к водогрейке подключается шланг с душевой лейкой.

Технические характеристики наливных электрических водонагревателей

Накопительные газовые

Работают по тому же принципу, что и электрические. Только нагрев емкости с водой осуществляется не ТЭНом, а теплообменником с газовой горелкой. Чтобы лучше понять, как работает накопительный водонагреватель, можно вспомнить термос. Нагретая вода остывает в баке не так быстро за счет слоя теплоизоляции. Благодаря высокой мощности (до 30 кВт) и возможности хранить большие (до 300 л) запасы горячей воды, газовые накопительные водонагреватели это оптимальное решение для горячего водоснабжения дачных коттеджей, которые подключены к газовой магистрали.

Подробнее о плюсах и минусах всех видов водонагревателей читайте здесь.

Как функционируют бойлеры накопительного типа? Принцип работы

При отсутствии системы централизованного горячего водоснабжения или во время проведения работ по ее профилактическому обслуживанию, выходом из ситуации может стать бытовой водонагреватель. Благодаря конструктивной простоте, удобству монтажа и использования, наибольшее распространение получили электрические бойлеры накопительного типа. Их модели отличаются формой, емкостью, мощностью нагревательного элемента (ТЭНа) и порядком подключения. Особой популярностью на отечественном рынке пользуется продукция брендов Термекс и Аристон.

Принцип функционирования и свойства

Обычный электрический водонагреватель накопительного типа представляет собой классический термос. Он состоит из внутренней колбы, ТЭНа и внешнего корпуса из металла или прочного пластика. Так как принцип работы накопительного водонагревателя заключается в максимально быстром подъеме температуры и длительной поддержке ее на нужном уровне, свободное пространство между его наружной и внутренней частью заполняется теплоизолирующим материалом, чаще всего плотным пенополиуретаном. Чем толще его слой, тем эффективнее работа и меньше энергозатраты.

Традиционный бойлер оснащается устройствами контроля и управления нагревом, а некоторые модели — переключателями мощности. Термостаты, используемые компанией Термекс, позволяют гибко регулировать температуру в диапазоне от +7 до +75 ºС, а водонагреватель Аристон имеет увеличенный верхний порог до +85 ºС. В момент достижения установленного значения, ТЭНы отключаются от электрической сети, а при остывании жидкости в накопителе — вновь включаются в работу. Практически каждый бойлер премиального уровня имеет встроенную систему защиты от замерзания. Принцип работы прибора напорного типа прост: при открытии крана смесителя, горячая вода из верхней части накопительной колбы выталкивается наружу напором холодной, поступающей снизу. Чтобы не допустить смешивания слоев с разной температурой, над подающим патрубком располагается защитный козырек.

Линейка водонагревателей Термекс предлагает расширенный выбор накопительных емкостей, объемом от 10 до 300 литров, а в модельном ряду Аристон предел — 100 литров. Чтобы воспрепятствовать развитию коррозии, производители используют различные технологии защиты внутренней колбы. В водонагреватель Аристон внедряют термостойкие эмалевые составы, а в Термекс — элементы из нержавеющей стали. Последние дополнительно покрывают биостойким стеклофарфором. Самым уязвимым местом любых накопительных баков, даже нержавеющих, являются сварные швы. К тому же, применение особо стойких сортов стали делает бойлер слишком дорогим, а производители предпочитают экономить.

Формы, размеры и тип управления бойлеров

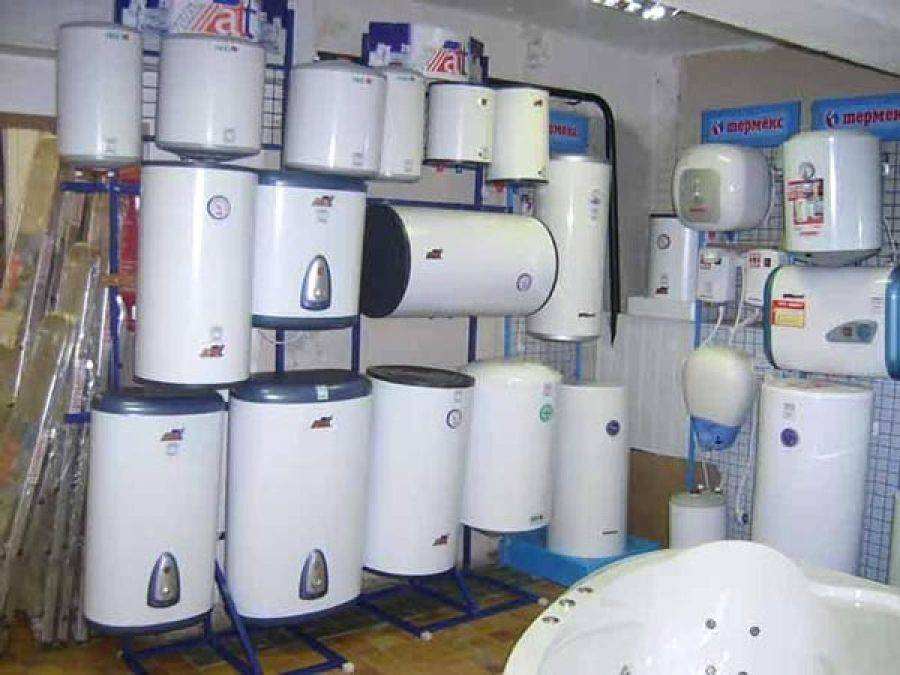

Современный рынок рассматриваемого оборудования предоставляет потребителям огромный выбор различных видов электрических бойлеров.

1. Различный объем — чаще всего покупают модели от 10 до 100 литров.
2. Различная форма: круглые, плоские, квадратные. Большой популярностью пользуются круглые водонагреватели объемом до 30 литров, их, как правило, устанавливают на кухне. Если требуется модель большего объема, для ванной, то меньше места займет плоский вариант. Его легко можно монтировать на свободной стене или над унитазом.
3. Вертикальные и горизонтальные. Чаще всего потребители отдают предпочтение первому варианту. Перед выбором стоит определиться с местом установки. Горизонтальные модели лучше устанавливать над дверью или другим сантехническим оборудованием.
4. По типу управления: механические и электронные. Второй вариант имеет возможность более точной настройки, установки автоматического отключения или включения. Такие модели зачастую снабжены небольшим экраном.

Безопасность

Обязательно необходимо произвести заземление бойлера

Любой водонагреватель вне зависимости от модели и типа требует соблюдения условий эксплуатации, а также техники безопасности. Газовые модели имеют повышенную опасность, так как есть риск утечки газа.

Контакт с водой – это основной фактор риска при работе любого электрического изделия. В бойлере установлена система автоматического отключения при контакте с жидкостью, но это не отменяет соблюдения простейших требований пожаро- и электробезопасности.

Важно заранее сделать заземление. Установка заземляющего провода является основным и обязательным условием безопасности электроприбора

Бойлеры прямого нагрева

В таких системах передача тепловой энергии идет непосредственно на нагреваемую для дальнейшего бытового использования воду. Они могут быть электрическими или газовыми.

Электрический бойлер прямого нагрева

Компоновка, расположение, размещение входных и выходных патрубков, система контроля и автоматики от производителя к производителю может существенно различаться, однако принципиальная схема – едина. На рисунке приведен ее общий упрощенный вид:

Электрический бойлер прямого нагрева — схема

• Вся конструкция собрана в металлическом корпусе (1), имеющем то или иное внешнее декоративное исполнение. Внутри расположен бак для воды (2), а пространство между ним и внешним корпусом заполнено термоизоляционным материалом (3), чаще всего – пенополиуретаном.
• Подача холодной воды осуществляется через заборный патрубок (4), на который ставится обратный клапан и предохранительный клапан, срабатывающий при превышении давления внутри бойлера. Труба подачи (10) обычно, во избежание образования турбулентных потоков воды, оснащается сетчатым распылителем.
• Через шнур питания (5) на нагревательный элемент — ТЭН (9) подается переменный ток.Устройство обязательно снабжается системой контроля температуры и терморегулятором, позволяющим выставить требуемый уровень нагрева воды и производить автоматическое отключение подачи электропитания при достижении необходимой температуры.
• Патрубок (6) подключается к системе горячего водоснабжения — через него подогретая вода через трубку (8) из верхней части бойлера поступает на точки потребления. Необходимое давление поддерживается постоянно открытой подачей холодной воды – она пополняет бак по мере расхода, и он всегда остается наполненным.
• Воздушный клапан (7) служит для стравливания воздуха при первоначальном заполнении бойлера водой – он не дает образоваться воздушной подушке.

Чтобы в баке с водой не возникало гальванической коррозии, в нем располагают анод, выполненный из магния. Его электропотенциал меньше, чем у корпуса бака или поверхности нагревательного элемента, поэтому разрушительные процессы коррозии будут воздействовать именно на него. Периодически, по мере коррозии и зарастания, анод заменяют на новый.

 Подобная схема проста, и является наиболее распространенной среди бытовых бойлеров. Подобные устройства, как правило, недороги, что обуславливает их популярность у потребителей. Главный недостаток – ТЭН работает непосредственно в нагреваемой проточной воде, что ведет к достаточно быстрому его зарастанию растворенными в ней минеральными отложениями.

Газовый бойлер прямого нагрева

Газовый бойлер достаточно прост по принципу своего действия и имеет следующее общую компоновку:

Газовый накопительный водонагреватель

• В металлическом корпусе (чаще всего – из нержавеющей стали), имеющем надежную термоизоляцию, расположен бак для воды.
• Через патрубок (1) в нижнюю часть емкости подается холодная вода. В верхней части бака вварен патрубок для забора подогретой воды с последующей ее раздачей на точки потребления.
• Газовая горелка находится под донной частью емкости (4), ее закрывает от воды полукруглая панель, играющая роль теплообменника.
• Вторым теплообменником является труба для отвода продуктов сгорания – она проходит через емкость с водой. Отвод газов производится через обычный дымоход или систему коаксиального типа (в зависимости от модели бойлера – с открытой или закрытой камерой сгорания).
• Магниевый анод (5) служит для сбора накипи – его необходимо регулярно менять, по мере зарастания.
• Бойлер обязательно снабжен системой автоматического контроля – термостатом (3), для отслеживания уровня температуры, клапаном для перекрытия подачи газа при достижении установленного уровня нагрева воды, устройством пьезорозжига – для автоматического запуска газовых горелок при остывании жидкости по мере ее расхода.

Бойлер, работающий на газе, имеет высокую производительность, он значительно экономичнее электрического. Однако есть у него и существенные недостатки – он требует обязательного дымохода, и его установка сопряжена с процессом согласования проекта с контролирующими органами технадзора. Кроме того, такие бойлеры прямого нагрева – намного дороже электрических.

Особенности работы бойлера накопительного типа

Обезопасить себя от непредвиденного отключения подачи горячей воды можно при помощи специального устройства, обеспечивающего нагрев в любое время года. Принцип работы накопительного водонагревателя достаточно прост, но эффективен: он способен сохранять температуру 85 °C длительное время при минимальных затратах электроэнергии. Состоит из бака (необходимая емкость которого выбирается), ТЭНа (трубчатого электронагревателя) и теплового электрода. В отличие от своего аналога, проточного водонагревателя (который удерживает температуру всего около 40 °C), его обязательно оценят любители принимать сильный контрастный и просто горячий душ.

Устройство электрических водонагревателей

Большинство современных накопительных водонагревателей создаются по типу обычного термоса. Емкость изготовлена из стабилизированной стали, а её внутренняя поверхность – из стеклофарфора или титана. Каждый из этих материалов обладает полезной способностью удерживать тепло в баке длительный период времени, оставляя воду чистой. Принцип действия накопительного водонагревателя несложен, в его стандартную схему входят:

• ТЭН – нагревательный элемент, представляющий собой нихромовую спираль, облаченную в медный кожух;
• соединительные трубы для подачи жидкости (холодной и горячей);
• кран слива водогрея;
• предохранительный клапан для предотвращения произвольного слива и регуляции давления в системе;
• термостат, термометр и индикатор;
• магниевый анод – его наличие защищает от возникновения электрохимической коррозии;
• кронштейн для крепления устройства к стене;
• внутренний бак, наружный корпус и крышка.

Как работает накопительный бойлер и водонагреватель, понять просто. Задается необходимый температурный режим, после достижения которого нагрев прекращается. В момент расходования воды или её остывания отключаются установленные ТЭНы.

Производители часто пишут только общие особенности работы современных водонагревателей, забывая предложить покупателю более точную маркированную схему. Подсоединение бойлера накопительного типа при помощи квалифицированного специалиста обходится в среднем не меньше, чем в 30 % от стоимости обогревателя.

Если решено устанавливать накопительный нагреватель самостоятельно, предлагаем следующие рекомендации, которые оградят от серьезных ошибок и помогут в скором монтаже:

• Перед началом проверьте давление в водопроводе: оно не должно превышать 6 атм, в противном случае поставьте специальный редуктор.
• Определите возможности электропроводки в квартире. Если нагреватель планируется использовать часто и для выполнения сразу нескольких функций, то рекомендуется проложить от него к щитку отдельный кабель.
• Посредством двух шаровых кранов (для холодной и горячей жидкости) присоединяем устройство к системе водоснабжения.
• Чтобы обеспечить защиту от механического разрушения потребуется установить предохранительный клапан. Не лишним будет и в целом понимание того, как работает система безопасности накопительного водогрея.
• Если качество воды оставляет желать лучшего (или вы принципиально не доверяете коммунальным службам), поставьте фильтр для её очистки на входе в водонагреватель.
• До того как подключить прибор к энергосети, следуйте элементарным мерам безопасности.

Производители, согласно принципу действия и функциям водонагревателя, особое внимание уделяют встроенным системам безопасности. Однако лично соблюдать элементарные правила обращения с установкой также необходимо:

• избегайте подключения электрода в момент, когда в баке имеется даже небольшое количество жидкости;
• если заземление отсутствует – не включайте устройство;
• по характеристикам бойлеры накопительного обогрева разных моделей могут отличаться друг от друга. При монтаже используйте сменные детали и узлы соединений из такого же комплекта;
• вода, прошедшая через водонагревательную систему, непригодна для питья и в пищу;
• перед подключением устройства к энергосети отключите подачу тока во всём помещении;
• не забывайте менять магниевый анод (примерно каждые полгода);
• следите, чтобы необходимый температурный режим соблюдался постоянно, не доходя до предела. В инструкции по эксплуатации производители всегда указывают его максимальный порог.

Следуйте этим несложным рекомендациям. Помните, качественный водонагреватель накопительного типа работает по принципу любой другой техники: если обращаться с ней бережно и аккуратно, всё будет функционировать превосходно.

Краткая историческая справка

В 1760 году швейцарец Соссюр придумал солнечный водный обогреватель. Он взял две емкости с водой и поместил их в сосновую изолированную коробку, сверху закрытую стеклом. Солнечный свет, преодолевая стекло, попадал на черную подкладку коробки, которая при поглощении солнца превращала его в тепло, в результате чего вода нагревалась. Но это был только опыт. В 1891 году в США выпустили первый солнечный водонагреватель для продажи.

В 1868 году английским художником Моэном изобретен первый домашний водонагреватель, работающий на твердом топливе. Изобретение было названо гейзером в честь горячего источника в Исландии. Прибор нагревал протекающую через трубы воду горячими газами от горелки, которая располагалась внизу, и вода стекала в ванну или подставленный сосуд. Изобретение осталось без будущего, так как не имело дымохода и представляло опасность для человека.

В этом видео вы узнаете схему подключения бойлера к водопроводу: Серии опытов по изобретению водонагревателя были предприняты в Европе и США. В конце XIX века американцы уже продавали свои первые газовые водонагреватели, а позднее норвежский инженер Эдвин Руд, эмигрировав в США, создал газовый накопительный водонагреватель, который и сейчас активно используется в Америке. В 1905 году одна из европейских компаний выпустила первый в мире газовый водонагреватель, изобретателем которого был немецкий инженер Йоханн Вайплант.

Упоминания о накопительных электрических нагревателях появлялись еще в 30-х годах. Но только в середине 90-х годов французской компанией Atlantic была разработана и усовершенствована система сухого тэна.

В России в 40-х годах начался выпуск газовых проточных водонагревателей. В 90-е годы из-за рубежа стали завозить электрические, которые и в настоящее время пользуются популярностью.
