Двухклавишный проходной выключатель: схемы управления освещением из двух и более мест

Подсоединение двухклавишного выключателя: подготовительные работы

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка.

После этого надо подключить сам выключатель и светильники к проводке. Прокладка всех проводов осуществляется согласно схеме (см. ниже).

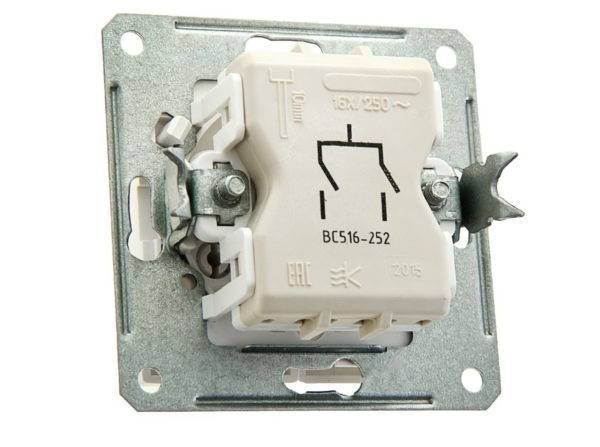

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для переключения режимов работы люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш подключается полностью вся люстра.

Используя такой выключатель, можно контролировать освещенность помещения. Также применение выключателя света с двумя клавишами пригодится для включения освещения раздельных ванной комнаты и туалета.

Схему подключения проходного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же проводка в доме используется в течение многих лет, и действующие электропровода не подходят, то их нужно будет заменить. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Если же они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели. После размещения кабелей на своих местах, приступают к их подключению.

Перед началом работ по замене электропроводки в квартире или частном доме и монтажу двухклавишного выключателя в целях безопасности следует полностью отключить электроснабжение.

Для этого достаточно будет отключить автоматический переключатель, который стоит в начале цепи, предназначенной для подачи тока к осветительным приборам.

И так, когда все подготовительные работы сделаны и провода размещаены согласно схеме, можно приступать к подключению двухклавишного выключателя.

Как подключить выключатель с двумя клавишами

Выключатели света, подключение

По количеству коммутируемой нагрузки, выключатели делятся на:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные и т.д.

Сколько клавиш, столько и контактных групп внутри, стольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

По варианту монтажа выключатели бывают:

  • для скрытой электропроводки;
  • для открытой прокладки проводов.

По выполняемым функциям:

  • диммеры;
  • проходные;
  • перекрестные.

О каждом из них мы поговорим чуть позже, в каких ситуациях применяются и как собственно подключаются. Сейчас определимся с тем, что будем подключать, какая люстра будет освещать ваше помещение. Какие они бывают, и разберемся с вариантами подключения.

Люстры потолочные – разновидности

По количеству плафонов, бывают:

  • люстры с одним плафоном или абажуром (однорожковые);
  • с двумя плафонами или абажурами (двухрожковые);
  • трехрожковые (с тремя плафонами) и т.д.

В основном количество плафонов зависит от стиля исполнения (класика, лофт, модерн и т.д.), дизайна исполнения. Причем, чем больше плафонов и ламп на люстре, тем большая мощность освещения и как правило большая мощность потребления электроэнергии. Тем большую площадь может осветить данный осветительный прибор.

По типу управления люстры делятся:

  • управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
  • управление беспроводное (по радио каналу или с телефона через Bluetooth);
  • комбинированные варианты.

Если Вы еще не купили люстру, а только планируйте это сделать

В этом случае очень важно будет определить какого типа проводка заложена в вашей квартире или доме. От этого зависит выбор люстры с подходящей схемой подключения и вариантом управления

12 вариантов схем подключений

Ниже приведена таблица, которая поможет Вам сделать этот выбор. Достаточно определить какой у Вас тип проводки и какой выключатель установлен. При правильном подборе люстры никаких серьезных переделок и вмешательств в существующую схему вашей проводки не потребуется. За исключением некоторых вариантов, там, где имеется пометка «требуется изменение». Эти изменения мы разберем ниже, когда будем предметно разбираться с подключением люстр этих моделей.

Чтобы определиться с выбором люстры и вариантом подключения

  1. Нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
  2. Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
  3. Выбираем из таблицы желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
  4. И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария»

Отличием будет то, что согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе)

Если у вас проводка имеет 4 провода, то здесь можно использовать вообще любой тип люстр и любые элементы управления.

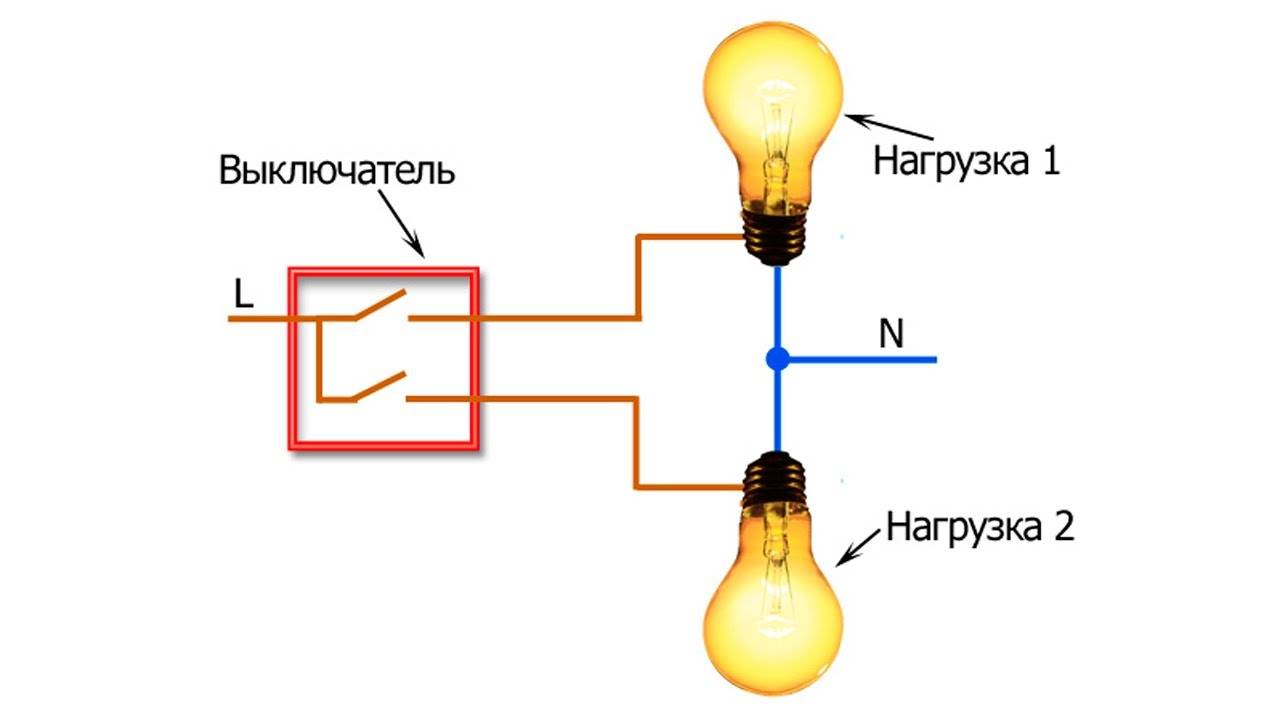

Схема подключения двухклавишного выключателя на две лампочки

Дыра в стене смачивается водой и заполняется строительным раствором, в него монтируется коробка.
Все действия, связанные с электропроводкой, должны проводиться при отключенном электропитании. Подключение на люстре или светильнике В светильнике или люстре для подключения используются как правило клеммные колодки.
Перед началом работы убедитесь, что напряжение выключено, например с помощью тестера-неонки. Подвод может быть выполнен трехжильным кабелем, если его нет, то укладываются 3 провода. Разобравшись немного с теорией подключения и фаз, необходимо подготовить рабочее место и переходить к непосредственному монтажу.
Установка производится в подрозетник или непосредственно в стену с фиксацией лапками или винтовыми соединениями. Размерами он обычно не отличается от одноклавишных. Когда искомое будет найдено, в приборе загорится неоновая лампочка. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов кабеля. Пассатижи для обжатия гибкого провода.


На рисунке справа левый нижний угол переключателя стрелка указывает направление отхода тока от переключателя и переход питания к лампе. Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения. К паре клемм в нижнем правом углу подключаем второй фазовый проводник, ведущий к лампе. Помните, что любые работы с электрическим напряжением V могут быть опасны.

Как правило, они снабжены клеммной колодкой, если нет, то можно использовать двойные клеммы WAGO. Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии штукатурка, гипс и т. Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Каждый день свежая и полезная информация. Фазу можно определить при помощи отвертки-индикатора, для этого его кончиком нужно прикоснуться к контакту и нажать на кнопку на корпусе отвертки.

Будем считать, что все провода уже уложены и подведены, а вытяжка и светильник установлены. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов. Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. Вырезание отверстия под провод 6. Пластмассовые клавиши снимаются.
Схема подключения одноклавишного выключателя

Как подключить двойной выключатель на две лампочки — пошаговая инструкция

Как показывает практика, последовательность действий при монтаже коммутационного устройства у разных мастеров может быть разной, однако наиболее правильным многие специалисты считают следующий порядок действий.

Подготовка стен

В некоторых случаях штробление стен можно пропустить

Необходимо штробление, обустройство мест установки распредкоробок и подрозетников, установка дополнительного автоматического выключателя в электрощиток (опционально).

Пропускать этап штробления следует только в том случае, если в помещении уже проложена новая проводка с медными жилами нужного сечения (для осветительной группы подходит стандартный провод ВВГнг 1,5 мм², если же подключаются и розетки, то диаметр сечения следует брать побольше — 2,5 мм²).

По окончании штробления стен канавки необходимо заделать алебастром или строительной смесью, после можно приступать к штукатурке и декоративной отделке стен. В деревянных домах скрытый способ проводки не применяется — провода прокладываются с наружной стороны на специальные изоляторы, а вместо внутренних выключателей устанавливаются накладные. При этом принцип подключения остаётся неизменным.

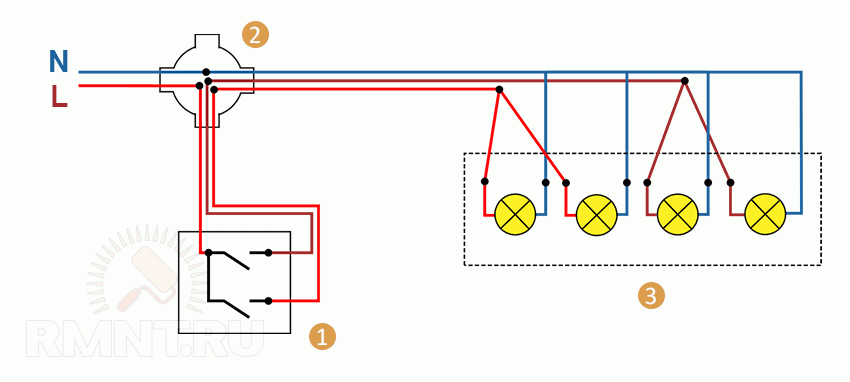

Подключение в распределительном коробе

Провод от щитка идёт к нулям подключаемых ламп, а фаза — к выключателю

В камере, где происходит соединение и разводка жил. Нулевой провод от щитка скрутить с нулями подключаемых ламп, а фазу направить к выключателю (каждая выходная фаза идёт к «собственной» лампе). Если провод трехжильный, то третью — заземляющую — жилу нужно скрутить аналогично нулевой.

Наиболее распространёнными способами соединения проводов являются соединение клеммниками и скрутка с последующей изоляцией. Пайка применяется крайне редко.

Монтаж осветительных приборов

Установка люстры или любого другого светильника — довольно простое мероприятие

Способ установки светильника зависит от его типа, готовности проводки и наличия основы для монтажа. Легче всего менять оборудование, когда провод выведен прямо в место установки — например, в центр комнаты.

Чтобы установить люстру, необходимо подвесить сам прибор на специальный крюк или кронштейн и правильно подсоединить провода (в случае, если потолок выполнен в виде подвесной конструкции, то для монтажа люстры потребуется установка дополнительного крепежа или закладных).

Монтаж выключателя

Монтаж выключателя — один из самых опасных и сложных этапов подключения

Типов размещения монтажа два — в подрозетник или сразу в стену, зафиксировав устройство винтовым соединением или лапками. Подключается такой выключатель всегда только к фазной жиле от распределительной коробки, куда он попадает от щитка. Жилу необходимо вставить в клемму «фаза L». К лампам фазные жилы идут от выходящих контактов «L1» и «L2».

Если в осветительном приборе более двух ламп, то подключение производится по группам (равнозначным или неравнозначным), и тогда провод с L1-контакта направляется к одной, а с L2-контакта — ко второй группе.

Рекомендации по выбору модели

При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий:

  • лучше приобрести изделия известных марок (Legrand, Makel, Siemens, Shneider Electric) и т. п;
  • качественные приборы не кажутся легкими;
  • пластик надежных изделий не прогибается и не излучает неприятный запах.

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Кстати, если проходной выключатель не удается приобрести по какой-то причине, его можно соорудить самостоятельно воспользовавшись рекомендациями статьи «Как сделать своими руками выключатель проходной из обычного и наоборот — как подключить маршевый вместо простого».

Желаю Вам успехов в повышении комфорта собственного жилья с помощью простых и удобных проходных переключателей. Для тех же, у кого еще остались вопросы, я подобрал информативный видеоролик.

Loading…

Поделитесь с друьями!

Схема подключения двухклавишного проходного выключателя

Несмотря на то, что обычно выключатель устанавливается при входе в помещение, есть ситуации, когда это не устраивает пользователей. Так, при прохождении длинного коридора в темное время суток, человек испытывает значительные неудобства, связанные с тем, что большую часть пути он должен пройти в темноте, если входит с того конца помещения, где нет выключателя. Для решения таких проблем выпускаются проходные выключатели, например, компанией Legrand.

В описываемом примере, для исправления ситуации, в разных концах коридора необходимо установить два проходных выключателя, один из которых включает свет, а другой – выключает освещение и наоборот. Благодаря такой коммутации, весь путь проходит по освещенному пространству, что гораздо комфортнее и безопаснее.

Принцип работы

В отличие от стандартного двухклавишного выключателя в проходном нет положения «включено» и «выключено». Из-за иного принципа работы механизма, в нем каждая клавиша управляет перекидным контактом, то есть происходит подача напряжения на один отходящий контакт и одновременное отключение питания от другой отходящей клеммы. Два двухклавишных устройства управляют двумя различными лампами/группами светильников с двух различных мест помещения.

Главная особенность монтажа проходного выключателя с двумя клавишами в том, что между такими выключателями прокладывается один четырехжильный кабель или два двухжильных. В тоже время как между одноклавишными проходными выключателями достаточно проложить двухжильный кабель.

Присоединение

Монтаж двухклавишного проходного выключателя, а точнее пары таких устройств, значительно отличается от стандартного коммутатора. Поэтому рекомендуется распечатать схему расключения, пометить/пронумеровать все проложенные провода и далее действовать строго по схеме. В противном случае, обязательно будет перепутан какой-то провод и выключатели будут работать неправильно.

Особенности конструкции

Выключатели классифицируют по нескольким характеристикам.

Тип проводки

Может применяться открытая или скрытая проводка, что влияет на тип корпуса и способ установки фурнитуры.

Если речь идет о внутренней установке, то используется механизм, включающий раздвижные планки, которые закрепляют устройство внутри стенового отверстия.

Гнездо изготавливают перфораторами с коронками из победита или технических алмазов. Вначале ставят подрозетник из пластика или металла, а затем основную конструкцию.

Оборотами винтов распорного механизма планки приводятся в движение и направляются к противоположным сторонам посадочного отверстия, в результате чего корпус надежно крепится к стене.

Модели открытого типа рекомендуется использовать в строениях с деревянными покрытиями, где крепления можно обустраивать с помощью саморезов.

Разновидность контактов

Двухклавишный выключатель может быть оснащен контактом винтового или зажимного типа. В винтовых контактах оголенный провод фиксируется с помощью винта и пары металлических пластинок, что очень надежно, однако если провод недотянуть или неправильно выбрать сечение, то контакты будут сильно перегреваться.

В результате перегрева зажим ослабевает, что требует регулярного подтягивания, так как без этого контакт полностью разомкнется или случится возгорание элементов устройства (провода, пластик).

В зажимных моделях конец провода закрепляется пластиной, удерживаемой с помощью пружины, что позволяет создать надежный, а главное — стабильный контакт.

Материал корпуса

Конструктивные элементы переключателей изготавливаются из пластика или керамики. На каждом корпусе в обязательном порядке указывается разрешенный показатель тока и мощность.

Изделия из керамики хорошо справляются с тепловыми воздействиями и лучше всего подходят для систем с высокими нагрузками (10 Ампер, 220 Вольт, до 2300 Ватт).

Пластиковые модификации предназначены для более низких токов (3 – 6 Ампер).

Критерии подбора выключателя и других компонентов

Перед тем как подключить двухклавишный выключатель, следует разрешить вопрос о требующихся сетевых характеристиках и типе проводки, мощностных показателях потребителей, силе тока и сечении проводов.

Для осветительного прибора, имеющего две группы лампочек (одна 100-ваттная и три 40-ваттных), показатель потребляемой мощности составит P=220 Вт. Для расчета используем формулу:

Для подобной нагрузки понадобится двухклавишный переключатель с корпусом из пластика на 3 Ампера и проводным сечением 0,75 миллиметра.

В другом случае нужно обеспечить освещением большое помещение, где используются две группы по 8 источников света с тремя 80-ваттными лампочками дневного света на каждый светильник. Мощностная характеристика: P = (80 х 3 х 8) = 1920 Вт.

В указанном выше примере понадобится керамический двухклавишный выключатель с допустимой нагрузкой 10 Ампер. Проводное сечение подбирается согласно специальным таблицам, имеющимся в ПУЭ. По большей части применяется трехжильный кабель из меди с сечением 0,75 – 1,5 миллиметра.

Самые распространенные типы кабеля:

  1. ВВГ — кабель с тремя проводами из меди и ПВХ-изоляцией в общей изолирующей оболочке;
  2. ПУНП — расшифровывается как провод установочный плоский. Применяется для создания скрытой проводки без штробирования. Фиксируется на стенах с помощью скобок, а сверху маскируется штукатурным слоем. Кабель оснащается двойным слоем изоляции из ПВХ, пластиковой общей оболочкой.

Требования к подключению выключателя света с одной клавишей

Первое, о чем следует подумать – где расположить переключатель. Он должен располагаться в доступном месте, на удобной высоте, так, чтобы до него могли дотянуться и старшие и младшие члены семьи.

Размещение выключателя внутри шкафа – оригинальное, чисто российское ноу-хау. Но такой вариант будет вряд ли удобным для ежедневного пользования

Для люстры логично разместить прибор переключения у входной двери в комнату. Если речь идет о торшере или бра – то такие точки должны располагаться у дивана или в изголовье кровати.

Помните, что установка выключателей в ванной в принципе запрещена, как и в помещении сауны. Чтобы обезопасить членов своей семьи, устанавливайте эти приборы в коридоре.

Все варианты подключения, а их несколько, объединяет один общий элемент: наличие динамического элемента, замыкающего и размыкающего электрическую цепь. И еще одно общее правило: при монтаже одноклавишного выключателя следует проследить, что размыкалась линия фазы, а не ноля. Если этого не сделать, можно получить сильный удар током даже при простой замене лампочки в люстре.

Схема подключения одноклавишного выключателя

Проще всего устанавливать выключатели наружного типа. Простая инструкция, как подключить одноклавишный выключатель света:

ФотоОписание работ
В подготовленных для прокладки штробах разместите кабель с тремя жилами от распределительного щитка к коробке. Оставьте небольшой запас длины провода для соединений.
Провод фазы красного или серого цвета зачистите и подключите к свободной клемме автомата.
Синий провод подсоедините  к шине ноль. Провод коричнево-желтого цвета – к шине заземления.
Промаркируйте жилы провода в коробке, это значительно облегчит дальнейшую работу.
Выключатель должен устанавливаться в удобном месте. Открытые двери не должны мешать подходу к нему. Расстояние от пола – примерно один метр.
От коробке к выключателю подведите двухжильный провод. Оставьте запас провода для подключения.
Серую (красную) жилу подсоедините к верхней клемме переключателя, синюю – к нижней.
От коробки проведите еще один трехжильный провод к месту расположения люстры.
Освободите и зачистите концы провода. Закрепите светильник на потолке.
Подсоедините серый и синий провода к соответствующим контактам на светильнике, а провод заземления закрепите на металлическом корпусе люстры.
Соедините провода соответствующего цвета с помощью самозажимных клемм.
Если проводка в доме не имеет заземляющего канала или корпус светильника изготовлен не из металла, в вашей коробке будет меньше соединений.
Соответственно, в светильнике тоже не будет провода заземления на корпусе.
Перед подключением электричества установите клавиши на переключатель.

После того, как работа будет завершена, проверьте работу прибора. Подключите на щитке электропитание и попробуйте включить и выключить свет. Если не пошел дым и не погас свет во всем подъезде – у вас получилось. Если пошел и погас – зовите знакомого электрика, пока соседи не вычислили виновника аварии.

Устройство выключателя

Производятся следующие типы бытовых выключателей:

  • внутренние;
  • наружные;
  • с защитой от влаги;
  • модули.

При монтаже в стене применяются модели для скрытой проводки. Сначала в бетоне бурится выемка, в которую вставляется подрозетник и прокладываются провода. В итоге устройство вставляется в стену и располагается на уровне ее поверхности.

Выключатель и подрозетник продаются отдельно. Они должны подходить друг к другу, а также к условиям монтажа в стене или в тонкой перегородке.

Наружные выключатели используются для открытой проводки, которая проходит по трубам или кабель-каналам. Под них устанавливается деревянная или пластиковая площадка, прикрепленная к стене саморезами или дюбелями.

Модули монтируются на специальных кабель-каналах и применяются в офисных помещениях или на предприятиях.

Устройства с защитой от влаги устанавливают в ванных комнатах, банях, в других сырых помещениях или в местах, где на них могут попасть капли воды.

5 комментариев

Модульные В это понятие входят приборы со встроенной розеткой , они удобны для подключения торшера или бра, и устройства со световой индикацией. Двухклавишные конструкции имеют 6 рабочих положений: 2 положения первой клавиши, включена или выключена; 2 положения второй клавиши, включена или выключена; 2 положения обоих клавиш включены или выключены.

Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы.

Принцип работы перекидных контактов такой же, как на одноклавишном устройстве. После останется только установить фурнитуру и можно проверять устройство в работе. Схема подключения проходного выключателя: Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом: Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест.

Две жилы из них идут к осветительным приборам, а остальные четыре — к первому переключателю. Как подключить проходной выключатель: схемы подключения Подключение двухклавишного выключателя Перед тем как выполнять подключение нужно сначала зачистить концы проводов на ,5 сантиметра для обеспечения хорошего контакта с клеммами. Затем присоединяются четыре промежуточных проводника. Это как раз позволяет сделать двухклавишная модель выключателя.

От коробки проведите еще один трехжильный провод к месту расположения люстры. Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор.

К сведению! Единственным минусом этого устройства является повышенная сложность и затратность первоначального монтажа. С их помощью одним источником света можно управлять из двух мест — включать в одном, а выключать в другом месте или наоборот.

В одном корпусе устройства происходит соединение двух проходных переключателей под одной крышкой, что делает возможности прибора более высокими. Вот образец схемы подключения двухклавишного выключателя и розетки: Вы видите, что от распределительной коробки отходит пять проводов.

Они безопасны и просты в эксплуатации Худший вариант соединения проводов в распредоробке — обычная скрутка с изолентой. Порой переплетение проводов настолько сложное, что даже опытный специалист будет сомневаться при возможной поломке. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона. Поэтому я приведу также и более простую схему подключения именно под 2 лампочки светильника : Простая схема подключения Почему нужно коммутировать фазу?
Схема подключения двухклавишного проходного выключателя.

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

https://youtube.com/watch?v=3yLQJbjN8Eo

Устройство выключателя

Рабочая часть выключателя представляет собой тонкий металлический каркас с установленным на нем приводом. Каркас монтируется в подрозетник. Привод – это электрический контакт, то есть приспособление, на котором и происходит соединение электропроводящих проводов. Привод на выключателе подвижен, и его положение определяет замкнутость или разорванность цепи. При замкнутой цепи электричество включено. Разомкнутая цепь делает невозможной передачу тока.

Привод обеспечивает поступление электричества или преграду на пути сигнала, передающегося между двумя неподвижными контактами:

  • входной контакт идет на фазу от электропроводки;
  • выходящий контакт соединяется с фазой, уходящей на светильник.

Обычное положение контакта на приводе подразумевает, что коммутатор выключен. Неподвижные контакты в это время разомкнуты, освещения нет.

Нажатие управляющей кнопки на коммутаторе замыкает цепь. Подвижный контакт меняет свое положение, и неподвижные части становятся связаны между собой. По этому пути, сеть напряжения передает электричество на лампочку.

Чтобы обеспечить безопасность системы, рабочая часть должна быть помещена в корпус из материалов, не способных проводить электрический ток. В выключателе такими материалами могут быть:

  • фарфор;
  • пластик.

Другие элементы конструкции защищают непосредственно пользователя:

  1. Управляющая клавиша позволяет одним касанием менять состояние цепи, замыкая и размыкая ее по желанию человека. В результате легкого нажатия, свет в помещении включается или отключается.
  2. Рамка полностью изолирует контактную часть, что исключает случайные прикосновения и удары током. Она крепится на специальные винты, а затем садится на спрятанные защелки.

В качестве основного материала их изготовления, эффективно используется пластик.

Плюсы и минусы подключения

Сперва Вам следует оптимизировать Вашу систему электроустройств, которые будут подключены в одну цепь. Например, люди часто устанавливают освещение в раздельных туалете и ванной комнате, подводя проводку к двухклавишному переключателю. Это дает возможность управления светом в разных комнатах одним выключателем. Особенно удобно гасить свет сразу в обеих комнатах.

Также двойной переключатель можно использовать в люстре на две лампочки, что позволит регулировать интенсивность света. При включении обеих клавиш свет будет максимально ярким, а при одной — тускловатым.

Помните, что установка совместного включателя на две и более комнаты разумна, если комнаты имеют смежные стены. В случае, если комнаты расположены удаленно друг от друга, применяйте отдельные переключатели.

Как Вы уже поняли, установка такой электросистемы значительно упростит управление энергопотреблением и яркостью освещения. Более того, установка смежного узла управления светом сэкономит средства на требующиеся материалы и монтажные работы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
