Типы вытяжной вентиляции: естественная, механическая, принудительная и их цены

Классификации систем вентиляции по разным признакам

Системы воздухообмена подразделяются на разные виды по нескольким признакам:

Признак классификации	Подвиды
По организации перемещения воздушных потоков	Механическая
Естественная
По функциональному назначению	Вытяжная
Приточная
Приточно-вытяжная
По области обслуживания	Общеобменная
Местная
По конструкции	Канальная
Бесканальная

Вентсистемы включают в себя разнообразное оборудование и могут быть скомбинированы с системами обогрева и шумоподавления. Для воздухообменного процесса используют различные виды вентиляторов, тепловые завесы, фильтры, глушители шума, воздуховоды, обогреватели, решетки разной формы и клапаны.

Рассмотрим перечисленные типы вентсистем подробнее.

Преимущества и недостатки принудительной вентиляции

Для принятия решения об организации вентиляции в частном доме естественного или принудительного типа, необходимо разобраться в достоинствах и недостатках последних систем.

К достоинствам принудительного типа относят:

• Принудительный способ организации воздухообмена не зависит от погодных условий и обеспечивает надежный приток и вывод используемого воздуха в любое время;
• Данный тип вентиляции позволяет произвольно изменять параметры работы, регулируя настройки;
• Поток воздуха, проходящий через приточные клапана, эффективно очищается от пыли и микроорганизмов фильтрующими элементами;
• При подаче воздуха в помещение, возможна организация подогрева в зимний период;
• Применение рекуператора в принудительной системе воздухообмена позволяет сохранять комфортный тепловой баланс в помещении и сократить затраты на отопление.

К недостаткам принудительных систем относят:

• Высокая стоимость материалов;
• Необходимость сложных вычислений при проектировании принудительной системы в квартире или доме;
• Сложность установки оборудования своими руками. Требуется привлечение дорогостоящих наемных специалистов;
• Необходимость регулярного технического осмотра системы и проведения регламентных работ с заменой отдельных элементов;
• При работе системы воздухообмена возникает шум;
• Зависимость данного типа вентиляции от наличия бесперебойного электроснабжения.

Как рассчитывается воздухообмен?

Чтобы спроектировать эффективную систему вентиляции, необходимо выяснить, сколько отработанного воздуха следует удалять из помещения или группы помещений и сколько подавать свежего. На основании полученных данных можно будет определиться с типом системы вентиляции, подобрать вентиляционное оборудование, рассчитать сечение и конфигурацию вентиляционных сетей.

Следует сказать, что параметры воздухообмена в жилых зданиях строго регламентируются различными государственными нормативными документами. ГОСТы, СНиПы, СанПиНы содержат исчерпывающую информацию не только об объёме заменяемого воздуха и принципах, параметрах его подачи и удаления, но указывают также, какой тип системы должен применяться для определённых помещений, какое оборудование использоваться, где располагаться. Остаётся только грамотно исследовать помещение на предмет избыточного тепла и влаги, наличия загрязнений воздуха.

Таблицы, диаграммы и формулы, изложенные в этих документах, созданы по разным принципам, но в итоге дают сходные числовые показатели необходимого воздухообмена. Они могут дополнять друг друга при недостатке определённой информации. Расчёты количества вентиляционного воздуха производятся на основании исследований, в зависимости от выделяемых в конкретных помещениях вредностей и норм их предельно допустимой концентрации. Если по каким-то причинам количество загрязнений выяснить не удаётся, то воздухообмен считают по кратностям, по санитарным нормам на одного человека, по площади помещения.

Расчёт по кратности. СНиП содержит таблицу, в которой указано, сколько раз воздух конкретного помещения должен заменяться новым за один час. Для «проблемных» комнат даны минимально допустимые объёмы замены воздуха: кухня — 90 м3, ванная — 25 м3, туалет — 50 м3. Количество вентиляционного воздуха (м3/час) определяют по формуле L=n*V, где n — это значение кратности, а V — объём помещения. Если нужно посчитать воздухообмен группы помещений (квартира, этаж частного коттеджа…), то значения L каждой вентилируемой комнаты суммируют.

Ещё один важный момент заключается в том, что объём удаляемого воздуха должен быть равен объёму воздуха приточного. Тогда, если взять сумму показателей воздухообмена кухни, ванной и туалета (например, минимально это 90+25+50=165 м3/час), и сравнить с суммарным однократным объёмом притока спальни, гостиной, кабинета (например, это может быть 220 м3/час), то получим уравнение воздушного баланса. Иными словами, нам будет необходимо увеличивать вытяжку до показателя 220 м3/час. Иногда бывает наоборот — приходится увеличивать приток.

Расчёт по площади самый простой и понятный. Здесь используется формула L=Sпомещения*3. Дело в том, что на один квадратный метр помещения строительными и санитарными нормами регламентируется замена не менее 3 м3 воздуха в час.

Расчёт по санитарно-гигиеническим нормам базируется на требовании, чтобы на одного человека, постоянно пребывающего в помещении, «находящегося в спокойном состоянии», замещалось не менее 60 м3 в час. Для одного временного — 20 м3.

Нормативно допустимы все приведённые варианты расчётов, притом для одного и того же помещения их результаты могут несколько отличаться. Практика показывает, что для однокомнатной или двухкомнатной квартиры (30-60 м2) производительность вентиляционного оборудования потребуется около 200-350 м3/час, для трёх-, четырёхкомнатной (70-140 м2) — от 350 до 500 м3/час. Расчёты более крупных групп помещений лучше доверить профессионалам.

Итак, алгоритм прост: сначала рассчитываем необходимый воздухообмен — потом выбираем систему вентиляции.

Классификация

Типы рассматриваемой вытяжной вентиляции различаются на основе способа побуждения. Это следующие виды:

• Естественная.
• Механическая (или принудительная).

Различия также имеются в объемах помещений, вентилируемых территорий:

• Местные (локальные), вытягиваемые воздух на участке.
• Общеобменные (способные обеспечить обмен воздушных масс в доме, здании или квартире).

Какой бы ни была классификация, вытяжные вентиляции входят в комплект с приточным типом. Такая система осуществляет обмен воздуха, создает микроклимат, комфорт. Также любую вытяжную вентиляцию относят к канальной, так как отработанные массы всегда выходят через воздуховоды. Последние образуют сеть разветвлений.

Традиционный подход: естественная вентиляция

В момент, когда начинается рытье ямы/траншеи под фундамент будущего строения, вы должны уже четко представлять себе, где будут располагаться воздуховоды. Такое требование связано с тем, что при монтаже естественной вентиляции вся система строится вокруг основного вертикального канала, выходящего через перекрытие на крышу. Будет очень некрасиво смотреться несколько труб, торчащих из кровли в самых неожиданных местах или «прилепленных» к стене здания. Увидев дом, ощетинившийся такими «иголками», можно с уверенностью сказать, что его владелец впервые подумал о вентиляции уже после завершения строительства.

Чтобы создать хорошую естественную тягу в трубе, ее длина должна превышать 7 метров. Лучше всего главный вентиляционный канал расположить в одной из стен, разделяющих кухню и ванную. В этих помещениях, ввиду присущей им повышенной влажности, удаление насыщенных паром воздушных масс необходимо круглый год. Кроме того, такое решение позволит совместить каналы вентиляции и удаления дыма от печи в одну конструкцию, выходящую за пределы кровли и закрытую общим коробом и козырьком.

При мере возведении стен в предусмотренную полость в кирпичной кладке необходимо вставлять стальные модули, стыкуя их с помощью специальных креплений. Овальная или круглая форма таких труб и отшлифованная гладкая внутренняя поверхность обеспечивают минимальное трение воздушных масс о стенки.

Если без горизонтальных участков никак не обойтись, используйте для их обустройства гофрированную алюминиевую трубу. При этом желательно на месте забора воздуха поставить не обычную решетку, а рамку, снабженную вентилятором. Использование гофрированной трубы имеет следующие преимущества:

• дает возможность отказаться от покупки дорогостоящих колен и «тройников»;
• значительно увеличивает скорость монтажа;
• позволяет успешно провести работы даже тем, кто делает это впервые.

Перед установкой каждого отрезка алюминиевого рукава следует тщательно расправлять складки, чтобы предотвратить создание помех воздушному потоку.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Принудительная приточная вентиляция своими руками

Простота конструкции устройства позволяет проще всего выполнить самостоятельный монтаж именно вытяжной принудительной вентиляции. Приточные и комбинированные варианты не только стоят дороже, но требуют определенных строительных навыков, использования специальных инструментов. Процесс монтажа недорогой приточной системы включает такие этапы:

• В стене здания создается отверстие под приточный клапан.
• Чтобы в зимний период наполнять комнату теплым воздухом, оптимальным выбором места размещения приточного клапана является зона над радиатором центрального отопления.
• В отверстие вставляется и надежно фиксируется полая труба со специальным клапанным механизмом внутри.
• Внешнее входное отверстие защищается решеткой, предотвращающей попадание мелких предметов или мусора внутрь трубы.
• Зазоры задуваются строительной пеной, после высыхания излишки пены обрезаются строительным ножом.
• На часть трубы, расположенную внутри помещения, устанавливается звукозащитный короб.

Теперь рассмотрим, как сделать принудительную вентиляцию вытяжного типа. Она создается намного проще – на выходное вентиляционное отверстие устанавливается бытовой центробежный вентилятор необходимой мощности

Выбор наилучшей модели является строго частным, но лучше всего обратить внимание на устройства с минимальным показателем уровня шума

В квартире

Наиболее простым способом превратить естественную вентиляцию в квартире в качественную принудительную является монтаж настенных бризеров. Например, модель tion clever позволит комфортно чувствовать себя в комнате даже во время аллергического сезона. Вторым плюсом компактных настенных моделей становится доступная стоимость и простотой монтаж. Для любой квартиры с готовым ремонтом бризеры считаются оптимальным вариантом. Их можно подготовить к работе всего за час.

Вторым вариантом обеспечить все комнаты дома или квартиры качественной системой проветривания является создание ПВУ – приточной вентиляционной установки. Но это трудоемкий затратный процесс, планировать который необходимо как одну из опций капитального ремонта.

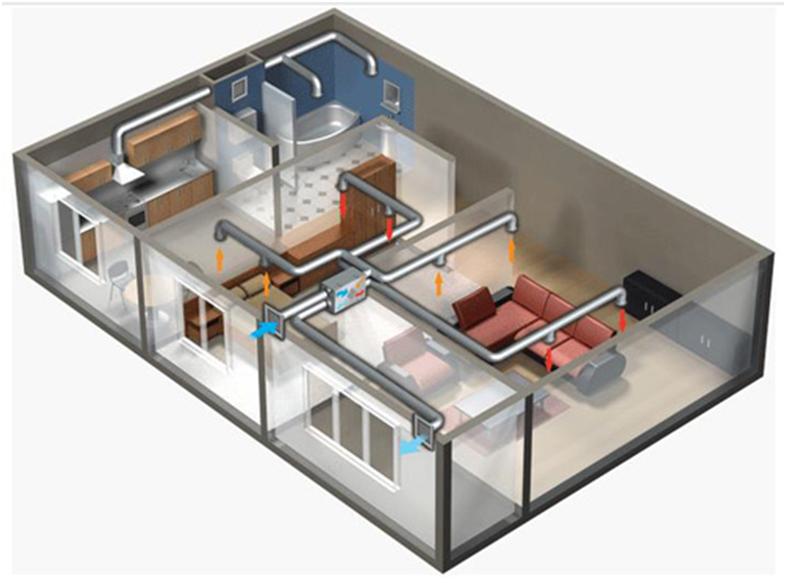

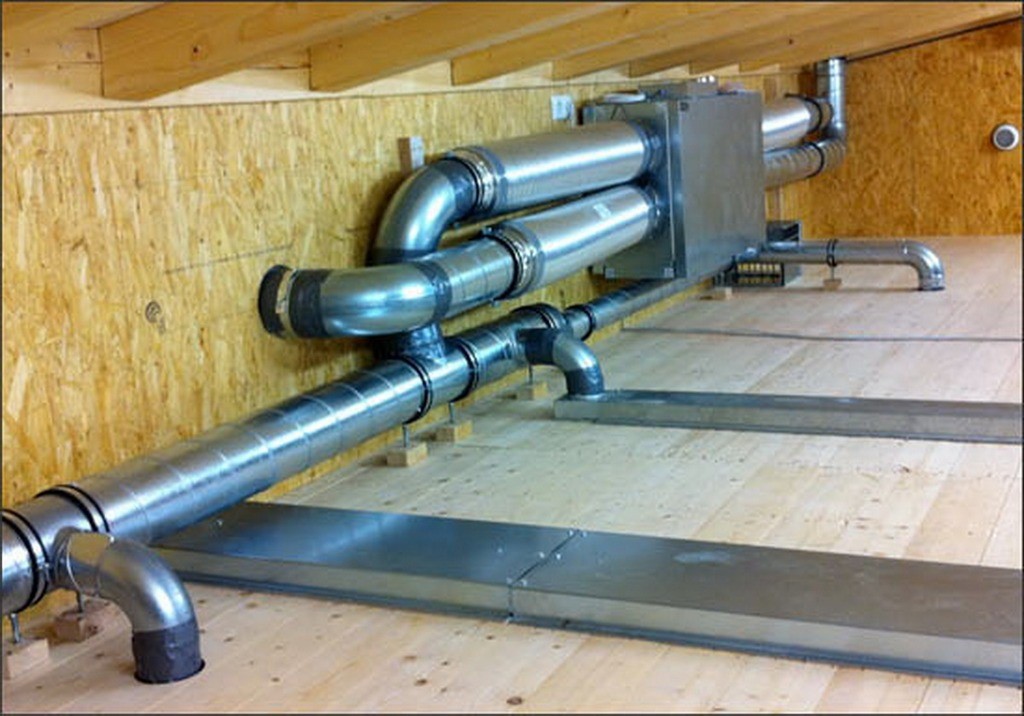

На потолке создается сеть воздуховодов, по которым принудительно движется воздух. Сердцем системы является громоздкая металлическая коробка с мощным вентилятором внутри. Он способен перегонять сотни кубометров воздуха за час, обеспечивая приток свежего воздуха каждому уголку квартиры. Недостатками варианта являются:

• Высокая стоимость. Установка нередко на порядок дороже, чем покупка и монтаж настенного бризера или аналогичной вентиляционной системы.
• Трудоемкость. Для прокладки воздуховодов в каждое помещение потребуется создать множество отверстий в стенах, что сопряжено с появлением большого количества строительного мусора.
• Понижение высоты потолка. Воздуховоды потребуются спрятать за подвесным потолком, чтобы сохранить дизайн помещения. Основной блок из-за крупных размеров монтируется только на балконе или наружной стене.
• Необходимость использовать дополнительные элементы – воздушные клапаны, калориферы и другие.

Качественное принудительное вентилирование комнат – не единственная задача, которую потребуется решить. Необходимо учесть разницу температур между входящими и исходящими потоками воздуха, оптимизировать затраты на обогрев помещений в холодное время года, решить проблему летней жары. Сделать это не слишком сложно, но весьма затратно.

В доме

Качественная механическая вентиляция в доме – важное условие комфорта загородной недвижимости. Строительный проект многоквартирных домов изначально включает спрятанные в стенах воздуховоды вентиляции

А для загородных коттеджей они часто рассматриваются как отдельный дополнительный элемент комфорта. Наличие чердачного помещения открывает множество возможностей для вентилирования частного дома, позволяя выбирать вариант любой сложности по средствам:

• Комбинированная система. Сочетание принудительной вытяжки и естественной подачи воздуха внутрь помещения. Отличается простотой монтажа и обслуживания, но часто приводит к повышенным энергозатратам на охлаждение или обогрев поступающего воздуха.
• Принудительная приточная вентиляция с охлаждением. Подразумевает установку кондиционера на входе, осуществляющего подачу сразу охлажденного воздуха. Повышает комфорт проживания в доме во время летней жары.
• Принудительная приточная система с подогревом. Вентиляционные каналы модернизируются теплообменником или рекуператором, которые помогают уравнять температуру поступающего воздуха с исходящим. Эффективный, экономный и комфортный, но достаточно дорогой вариант из-за высокой стоимости рекуператора.
• Приточно-вытяжная установка с рекуперацией воздуха. В ней используется особый блок приточно вытяжной вентиляции, способный нагревать или охлаждать поступающий газ за счет подмешивания воздуха, исходящего из помещения. Благодаря теплообмену температура свежего воздуха приближается к оптимальной, позволяя экономить на обогреве или охлаждении до комфортных значений.
• Система кондиционирования. Эффективный, но дорогой вариант, при котором приточный воздух подается и обслуживается кондиционером. В зависимости от мощности и набора функций устройства, поступающие воздушные массы могут охлаждаться, нагреваться, подвергаться ионизации, очищаться от пыли, бактерий, качественно улучшаться другим необходимым пользователю способом.

Самым простым и недорогим устройством вентиляции в частном доме является приточный клапан. Устройство состоит из заслонки с воздушным фильтром и легко устанавливается самостоятельно.

Выбирая оптимальный вариант вентиляции, учитывайте, что качественный газообмен не только помогает создать комфортную атмосферу в доме. Он предотвращает появление плесени, пыли, бактерий внутри комнат, сохраняя здоровье жителей и нормальные эксплуатационные характеристики самой недвижимости.

Для чего вентилировать подполье

Если неизолированный фундамент не вентилируется, то подвальное помещение быстро становится очень влажным и рано или поздно превращается в конденсат. Влага в виде водяного пара просачивается через плиты перекрытия из дома, а также с земли. Фундамент невозможно проветривать, поэтому он накапливается в грунте под домом, в цокольных стенах, на брусьях пола, на досках пола и/или на софитах.

В тех же помещениях, где температура и влажность положительная и высокая (в отапливаемом доме температура всегда выше точки замерзания, даже при глубоких морозах), бактерии, грибки и разлагающиеся материалы очень активны. В результате в дом попадают очень неприятные запахи и материалы портится.

Вторая причина для выветривания вашего подвала – это газ радон, который выделяется из почвы и иногда в значительных количествах. Это природный радиоактивный газ. Без вентиляции радон будет накапливаться в верхней части подвала, постепенно просачиваясь в дом. К чему может привести присутствие радиоактивного газа в Вашем жилом помещении, вероятно, не стоит говорить. Так что это еще одна веская причина, чтобы проветрить твой подвал.

Есть два способа проветривания пространства под полом:

1. Проделайте вентиляционные отверстия в фундаменте. В этом случае влага удаляется сквозняком – вентиляционные отверстия расположены в противоположных стенах.
2. Организовать забор воздуха из подвала – провести вентиляционную трубу на крышу, а приток воздуха – через жалюзи в помещения. В этом случае в фундаменте нет отверстий, но необходимо тщательно утеплить наружный фундамент + подвал + глухую зону. Затем гидроизолируйте фундамент в подвале.

Основы расчета вентиляции в частном доме

Начинать проектирование вентисистемы нужно с изучения санитарных нормативов и правильного расчета. Для расчета естественной вентиляции используют следующую последовательность (все величины измеряются в кубометрах в час):

1. В соответствии с санитарными нормативами определяют необходимый объем воздуха, поступающего в помещения.
2. По тем же критериям рассчитывают объемы исходящего потока через систему вытяжки.
3. Производят сравнение двух полученных величин и берут для дальнейших расчетов большее значение.
4. Замеряют высоту будущего общего канала вытяжки для естественной вентиляции .
5. Исходя из количества и производительности каналов из каждого помещения в доме производят расчет размеров общего вытяжного канала.

Таблица нормативов для жилых помещений

При расчете воздухообмена следует учитывать работу механической вытяжки на кухне

Кроме того, с особым вниманием следует отнестись к расчетам для ванной, туалета и помещений, не имеющих окон, таких, как подвал, гардеробная и котельная

Для упрощения расчетов вы можете использовать специальные калькуляторы и программы. Одна из самых популярных программ — Vent-Calc v2.0. Как работать в ней в нескольких роликах подробной видеоинструкции:

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Гигиена вентиляции: естественная и искусственная вентиляция.

13.05.201712:4213 Май 2017 12:42:59 Гигиена вентиляции: естественная и искусственная вентиляция. Санитарные требования к вентиляции и кондиционированию воздуха. Для удаления газообразных и механических примесей, избыточного тепла, влаги необходим воздухообмен, при котором загрязненный воздух помещений замещается чистым и нормализуется микроклимат. Применяют естественную и искусственную вентиляцию.Гигиенические требования к вентиляции следующие:- вентиляционными устройствами должны быть обеспечены все нуждающиеся в них помещения.- вентиляция должна обеспечивать параметры воздушной среды, заданные санитарными нормами- при выборе и устройстве искусственной вентиляции необходимо учитывать мощность и назначение отдельных помещений предприятия- вентиляционные системы отдельных групп помещений должны быть раздельными,- все помещения предприятий должны быть обеспечены устройствами, усиливающими естественный воздухообмен,- места забора воздуха должны обеспечивать максимальное соответствие его гигиеническим нормам,- места выброса удаляемого воздуха должны обеспечивать отсутствие обратных токов загрязненного воздуха в помещение.Естественная вентиляция осуществляется вследствие разниц температур и давления воздуха внутри помещения и снаружи. Основное гигиеническое значение при естественной вентиляции имеет проветривание через открытые окна и двери. Для создания естественной организованной вентиляции (аэрации) на производстве устраивают форточки или фрамуги (в верхней части окна и открываются под углом 45 0 вверх к потолку). При этом наружный воздух попадает вверх к потолку, смешивается с теплым и поступает в рабочую зону, что позволяет избежать простудных заболеваний.В помещениях, где воздух интенсивно загрязняется производственными вредностями применяют искусственную вентиляцию , обеспечивающую принудительное нагнетание наружного воздуха и удаление загрязненного. На предприятиях устанавливают приточно-вытяжную (одновременная подача и удаление воздуха) механическую вентиляцию через зонты, а в местах наибольшего скопления вредностей еще и местные вентиляционные установки. Выбор механической вентиляции определяется мощностью предприятия. Большое гигиеническое значение имеет правильный расчет кратности воздухообмена (сколько раз в течение часа меняется воздух), а также соотношение приточного и вытяжного воздуха в зависимости от назначения помещения.Вытяжная вентиляция планируется раздельно для каждой группы помещений в зависимости от выделяемых в них производственных вредностей и необходимой кратности обмена воздуха.Вентиляционные установки должны располагаться вблизи помещений, требующих наибольшего воздухообмена, а воздухозаборные зоны – в проемах стен или в зеленой зоне. Места забора воздуха должны быть удалены от мета выброса воздуха. Приточный воздух должен отвечать следующим гигиеническим требованиям: температура – не ниже 12 0С, при этом разница температур подаваемого воздуха и воздуха помещений не должна превышать 5 0С; скорость движения воздуха 0,2-1,0 м/c.В помещениях со значительным тепловым выделением в добавление к общеобменной вентиляции применяют местные системы искусственной вентиляции. В качестве местных вентиляционных устройств наибольшее распространение получили кольцевые воздуховоды и вятыжные колпаки. Для улучшения микроклимата цехов также применяют отсосы навесного типа, которые устанавливают над тепловым электрическим секционным модулированным оборудованием. Отличительной особенностью отсоса этого типа является наличие не только вытяжного, но и приточного устройства, что обеспечивает эффективное удаление вредностей из рабочей зоны и позволяет осуществлять душирование рабочих мест приточными струями воздуха.Создание в помещениях оптимальных параметров температуры, движения, влажности, чистоты воздуха, а также автоматическое поддержание их на заданном уровне, возможно благодаря использованию систем кондиционирования воздуха. В процессе кондиционирования воздух может нагреваться, охлаждаться, увлажняться, очищаться. Может осуществляться дезодорация (удаление дурнопахнущих газов), озонирование, ионизация и парфюмеризация.

Расчет и главные составляющие элементы приточно–вытяжной вентиляции

Расчет приточно–вытяжной вентиляции – это первый шаг к ее установке. От него зависит, как система будет функционировать в дальнейшем. Сначала требуется определить назначение помещения (жилое, производственное, склад и т.д.), его общую площадь и максимальное количество находящихся в нем человек. Согласно этим данным и взятым из нормативных таблиц показателям кратности, производятся необходимые вычисления. После этого разрабатывается схема приточно–вытяжной вентиляции.

Схема приточно–вытяжной вентиляции может включать в себя такие составляющие:

• воздуховод – канал для распределения воздушных масс;
• вентилятор – устройство, принудительно подающее или удаляющее воздух;
• воздухозаборная решетка – ее установка гарантирует, что в систему никогда не попадет посторонний предмет или мелкое животное;
• воздухозаборники и воздухораспределители – отвечают за управление непрерывной циркуляцией воздуха и его распределением;

Устройство вентиляции в частном доме

По нормативным схемам (стандартным) любая вентиляционная система основана на отводе и притоке воздуха. То есть, отдельно одно от другого не существует. Поэтому в доме надо обеспечить в первую очередь вывод отработанных воздушных масс и организовать приток свежего воздуха с улицы.

Совсем недавно, когда о пластиковых окнах еще не задумывались, приток воздуха происходил через щели и неплотности дверных и оконных конструкций. То есть, происходил естественный приток, который учитывался при расчетах вентиляции частных домов. Сегодня ситуация изменилась, потому что входные двери и окна – это герметичные конструкции, через которые свежий воздух в дом не поступает. А значит, надо найти те способы и технологии, которые обеспечат помещения чистым свежим воздухом.

В принципе, искать нет надобности, потому что такие устройства вентиляции давно существуют, только их раньше использовали на производственных объектах. Сегодня эти схемы перекочевали в частные дома и офисные здания. Главная задача – это выбрать необходимую схему, которая будет соответствовать внутреннему плану дома. При этом вентиляция должна быть эффективной в плане соответствующего воздухообмена, недорогой и простой в сборке. Конечно, учитывается воздухообмен в помещении (в каждом).
