Приспособление для заточки ножей своими руками — инструкция!

Станки с фиксирующимися лезвиями

Станки для затачивания ножей с фиксирующимися лезвиями привлекут к себе внимание тех людей, которые хотят наточить нож не только качественно, но и быстро. Конструкция, жёстко фиксирующая лезвие ножа относительно движущегося под установленным углом точильного камня, позволяет точно выставить угол наклона

Для создания подобного самодельного станка своими руками понадобятся:

  1. Основание — прямоугольная деревянная пластина с размерами 440*92 мм и толщиной 18 мм.
  2. Деревянная плашка 92*45*45 мм (для фиксирования вертикальной резьбовой шпильки).
  3. Деревянный брусок 245*92 мм и толщиной 18 мм (пластина, к которой будет крепиться нож).
  4. Железная пластина 200*65 мм и толщиной металла 4 мм.
  5. Рояльная петля, длиной 92 мм.
  6. Шпилька М8 длиной 325 мм.
  7. Гайки и болты с резьбой М8.
  8. Сверло 6,5 мм.
  9. Метчик М8.
  10. Саморезы 50 мм, 4 шт.

Плашку, предназначенную для фиксирования вертикальной резьбовой шпильки, необходимо просверлить насквозь сверлом 6,5 мм. Отверстие должно располагаться на расстоянии 15 мм от края плашки, примерно по центру.

Схема расположения отверстия в деревянной плашке

Далее в получившемся отверстии требуется нарезать резьбу под шпильку М8. Подготовленную таким образом деревянную плашку, необходимо прикрутить к основанию на расстоянии 265 мм от края при помощи обычных саморезов длиной 50 мм, вкрученных с обратной стороны основания.

После того, как брусок и основание будут надёжно скреплены, предстоит вставить шпильку М8 в отверстие в бруске. Шпилька должна проходить по всему сечению бруска и основания; таким образом риск изменения её положения сводится к минимуму. Шпильку у основания бруска нужно жёстко зафиксировать гайкой М8, слегка утопив её при закручивании в древесине бруска.

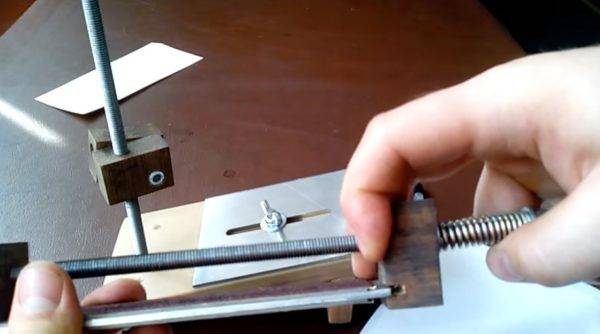

Вторая часть работы заключена в сборе зажимающего устройства для фиксации положения ножа. Для этого к бруску из дерева 245*92 мм тремя саморезами крепится рояльная петля с торца деревянной пластины, при помощи которой она будет крепиться к основанию приспособления.

Крепление фиксирующего бруска к основанию при помощи рояльной петли

После закрепления деревянной части удерживающего устройства, можно приступить к прикреплению железной пластины. В центе пластины 200*65 мм нужно просверлить продолговатый паз, длиной 90 мм и шириной около 1 см. Паз должен располагаться от края зажимной пластины на расстоянии 60 мм. Дополнительно требуется просверлить отверстие на расстоянии 20 мм от противоположного края и нарезать в нём резьбу под болт М8. Затем нужно прикрепить при помощи этого болта зажимную пластину на подготовленное ранее деревянное основание. При помощи ещё одного болта и подходящей шайбы необходимо зафиксировать зажимную пластину по центру вырезанного паза. Фиксация должна быть чёткой, но при этом аккуратной, чтобы не повредить поверхность клинка.

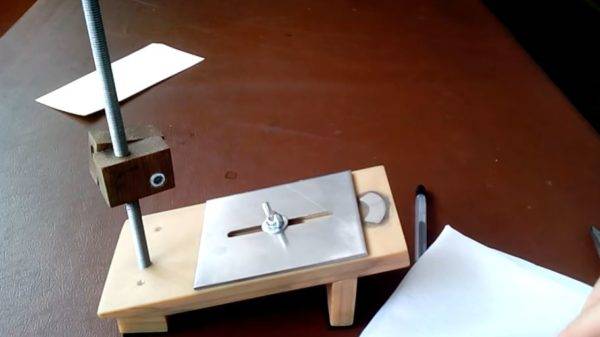

Прикрепление железной зажимной пластины

Самая сложная часть сборки этого приспособления заключается в подготовке регулирующего устройства, которое будет задавать угол заточки ножа. Для этого понадобится:

  • металлический квадратный профиль 40×40 мм;
  • мебельная скоба, шириной 40 мм;
  • пара заклёпок;
  • брусок фанеры 42×25 и толщиной 18 мм;
  • болт и гайка М5;
  • пара гаек-барашков М8;
  • оселок;
  • стальной пруток диаметром 0,8 см и длиной 40 см.

На бруске фанеры необходимо просверлить пару отверстий: сквозное отверстие диаметром 8 мм по сечению 42×18 мм (расстояние от края по стороне 42 мм выставить на уровне 15 мм) и сквозное отверстие диаметром 5 мм по стороне с сечением 42×25 мм (расстояние от края 10 мм). Квадратную трубу следует разрезать пополам так, чтобы получилась «П»-образная скоба с шириной 40*15 мм и ушками по 20 мм. В ушках нужно просверлить 8-ми миллиметровые отверстия, в которые в дальнейшем будет вставлена шпилька М8. Соединить получившуюся скобу с мебельной петлёй при помощи заклёпок. К получившейся конструкции, при помощи второй части мебельной скобы, притянуть брусок фанеры болтом М5.

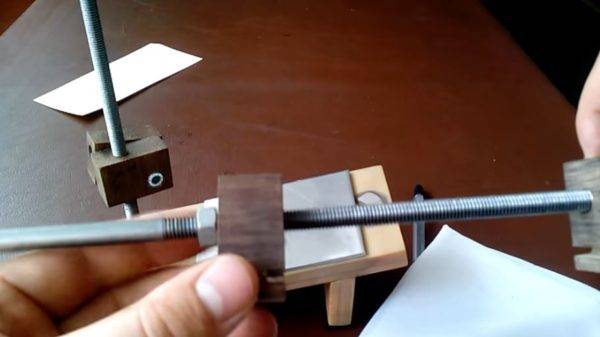

Расположение на спице направляющего механизма

Оселок соединить с направляющим штоком, в качестве которого выступает стальной стержень с сечением 8 мм. При соединении оселка и направляющего штока следует строго следить за тем, чтобы их осевые линии совпадали. При желании, для удобства пользования точилкой, к оселку с обратной стороны можно приспособить ручку-держатель. Осталось закрепить оселок в направляющем механизме, зафиксировать барашком и самодельное приспособление для заточки ножей готово.

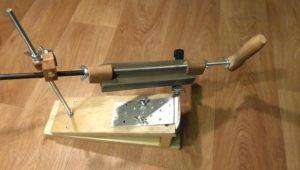

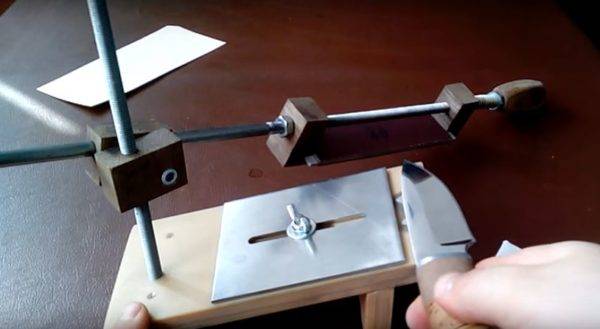

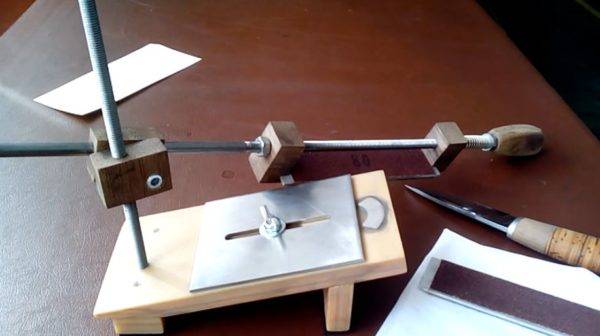

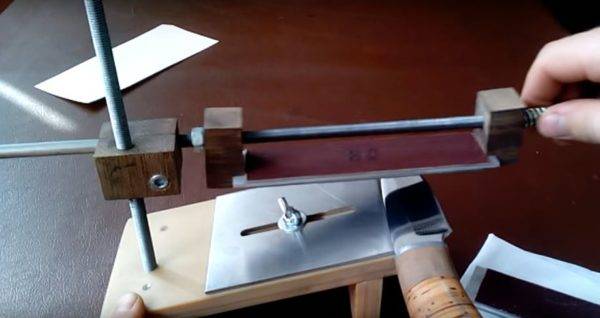

Точилка в сборе

Основы правильного затачивания лезвий

Даже у домохозяек есть несколько ножиков для разных целей. Одним приспособлением режут хлеб и сдобу, другим — мясо, третьим рубят хрящи и кости. Есть охотничьи и рыболовные ножи. Каждый из них отличается от другого индивидуальным углом заточки. Это понятие определяет назначение режущего предмета.

Угол заточки виден, если ножик не успели наточить в домашних условиях. Его можно увидеть при покупке нового ножа — до начала его активного использования.

Ручная заточка режущих инструментов — кропотливое занятие, требующее строгого соблюдения угла. Фабричные станки облегчают эту задачу, но стоят очень дорого — от 20 000 рублей и выше. Если вы — любитель домашних самоделок, вы сможете смастерить приспособление для заточки ножей своими руками, а если понадобятся чертежи — их всегда можно отыскать на просторах интернета. Это займёт время, но обойдётся не так дорого. Известно, что самодельные устройства бывают ничуть не хуже заводских и служат в течение многих лет.

Понятие угла заточки

Его величина разная для того или иного типа лезвия. Размеры угла для разных режущих инструментов выглядят так:

  • 8-12 градусов для опасных бритв;
  • 10-15 градусов для филейных ножей;
  • 15-20 градусов для инструментов бытового применения;
  • 20-25 градусов для ножей рыболовного и охотничьего назначения. В зависимости от потребностей охотника или рыболова угол может быть больше — до 40 градусов;
  • 30-50 градусов для лезвий специального применения (например, для мачете, который используют для срезки и рубки бамбука, лиан и стволов деревьев).

Точильный камень и его особенности

Процесс заточки ножей невозможен без точильного камня. Как и наждак, он обладает разной степенью зернистости — мелкой, средней или грубой. Такое деление условно для разных стран. Примерная градация заточного камня выглядит таким образом:

  • от 200 до 250 — экстрагрубая фракция, которую для затачивания не применяют;
  • от 300 до 350 — грубая. Таким точилом обрабатывают лезвия, которые повреждены или сильно затуплены. Также грубую фракцию применяют, если планируют изменить угол заточки;
  • от 400 до 500 — средняя. В розничной продаже встречается редко, потому что мастера ею редко пользуются;
  • от 600 до 700 — мелкая. Именно такие бруски универсальны и подходят для большинства ножей;
  • от 1000 до 1200 — экстрамелкая. С её помощью можно придать лезвию такой же блеск, как у зеркала.

Есть брусковые точила, сделанные из алмазов, керамики или сланцевых пород. Они могут быть натуральными или искусственными. Бруски натурального происхождения изнашиваются быстрее, чем искусственные. Среди них редко попадаются мелкофракционные изделия.

Перед применением нужно обрабатывать бруски водой. При впитывании жидкости и затачивании абразивные частицы превращаются в густую пасту. Паста способствует высокому качеству заточки. Для большей эффективности можно использовать мыло, смешанное с водой.

При выборе бруска надо учитывать его форму и длину. Длина точила должна быть больше, чем лезвие. Удобнее всего работать на двустороннем точиле, когда на одной стороне бруска мелкофракционный абразив, а на другой — крупнозернистый материал.

Основные виды самодельных приспособлений

Главное условие для самодельных ножеточек – не исказить заданный на производстве угол между гранями лезвий. Выдержать его вручную, не имея набитой руки и навыка, нелегко.

Приспособление же фиксирует угол заточки, поэтому точить нож специальным инструментом намного легче, чем бруском.

Ниже перечислены самые простые и популярные точилки, каждую из которых по силам изготовить самостоятельно:

  1. Выбор качественного камня. Если в хозяйстве найдется точильный камень в форме крыши с двумя скатами, им легко можно вернуть остроту затупившемуся прибору. С этим “домиком” просто работать: лезвие крепится к одному скату крыши, а его другую сторону затачивают абразивным камнем, совершая горизонтальные движения. Потом нож переворачивают и обрабатывают вторую поверхность клинка. Удобство и эффективность способа в том, что не нужно выдерживать руками угол между лезвиями, он фиксируется формой и углом бруска.
  2. Простое устройство для домашнего затачивания можно сделать из двух треугольников из дерева. Их ставят параллельно друг другу и соединяют винтами-барашками. Точильный брусок фиксируется между деревянными опорами под углом, который при желании можно поменять. Требуемый наклон абразива легко выставить с помощью транспортира или программы на планшете.

    При обработке лезвия на треугольниках нож надо держать 100% вертикально. Если такую конструкцию долго использовать, стяжки могут ослабеть и выставленный градус бруса изменится, а вместе с ним и угол затачивания.

  3. Вместо вертикальных треугольников можно сделать надежное горизонтальное основание из дерева, пластика или металла. В нем нужно предусмотреть подвижные механизмы для фиксации точильных камней. Идея в том, что должна была возможность задать разный угол наклона брусков.Абразивные камни вставляются в отверстия в основании и крепятся. Нож “ходит” вертикально. Такое устройство нужно держать рукой, чтобы оно не двигалось по столу или зафиксировать струбцинами.
  4. Можно сделать точилку из стабильного бруска, который крепится к катающейся тележке с колесами. Нож затачивается движением руки вперед-назад. Угол затачивания определяется высотой бруска по отношению к рабочей поверхности.Это приспособление используют для работы с кухонными ножами и только на ровной плоскости. Бывает, что угол затачивания при движении незначительно отклоняется от заданного. Для большей точности конструкция должна стоять на месте неподвижно.
  5. Более сложное приспособление, на изготовление которого придется потратить время и силы, предполагает не только фиксацию бруса, но и возможность регулировать его положение. Особенность системы состоит в следующем: лезвие ножа надежно фиксируется на горизонтальной опоре, точильный брусок крепится к направляющей, а на вертикальной стойке делают прорезную планку.Благодаря отверстию в вертикальной опоре направляющую с закрепленной абразивной поверхностью можно перемещать и корректировать угол лезвия. При таком способе добиваются максимальной точности.

Точильный (абразивный) брус или камень – необходимый элемент любого фабричного или самодельного устройства для затачивания ножа. Удобно, когда он имеет форму прямоугольника (должен быть длиннее лезвия), так проще точить инструмент.

Камни бывают разной степени зернистости: крупной, средней и мелкой.

Она определяется количеством зерен на единицу площади и выражается числом, чем оно меньше, тем грубее камень.

Для заточки ножей потребуются бруски со средним и мелким зерном.

Для затачивания ножей абразивы с зернистостью 200-350 не используют. Такими зернами можно деформировать лезвие. Ножи точат на брусках со средним зерном – от 600. После основной обработки лезвие шлифуют и доводят до блеска наждачной бумагой на 1000-1200 зерен.

Двусторонний брусок, когда с одной стороны грубая абразивная поверхность, а с другой – более изящная, удобен вдвойне, поскольку им можно сделать основную заточку ножа и финишную доработку.

Камни отличаются еще и по материалу, из которого они сделаны. Натуральные – из сланцевых и корундовых пород. Эти камни с крупным зерном, они быстро стачиваются, поскольку их во время работы смачивают водой или маслом.

Есть алмазные и керамические бруски, более износостойкие, прослужат дольше натуральных.

Основание

При изготовлении заточного станка на дому можно использовать различные детали. В частности, можно воспользоваться ламинированной ящичной фанеркой толщиной 12 мм, которую раньше применяли при создании корпусов радиотехники.

При сооружении на дому станка домочадец выполняет такие действия:

Выбирает основу для подобной установки, которое должно весить как минимум 5 кг. В противном случае на станке нельзя будет заточить рубящие приспособления и инструменты. Поэтому при изготовлении подобного оборудования квартирант использует различные стальные уголки размером 20х20 мм;

Далее, из фанеры выпиливает лобзиком 2 детали, которые имеют трапециевидную форму, основу — 170 на 60 мм, а высоту 230 мм. При резке слесарь делает припуск 0,7 мм на заточку торцов: они в итоге получаются прямыми и подходят по разметке;

Устанавливает между наклонными стенками по бокам 3 деталь — наклонную поверхность из фанеры таких размеров 230 х 150 мм.

В подобной ситуации трапециевидные бока находятся сбоку на прямоугольной поверхности.

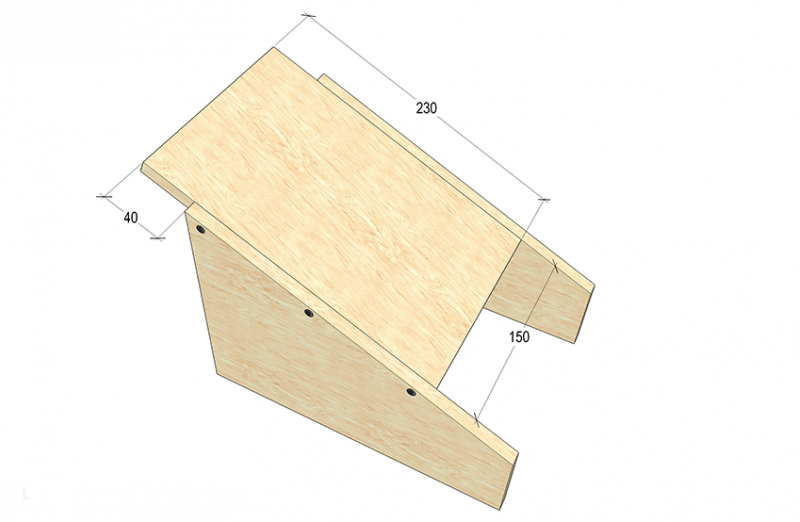

В итоге получается основа — клин. В подобной ситуации в передней части образуется выступ наклонной поверхности размером в 40 мм;

Затем по боковым стеночным торцам слесарь отмечает рейсмусом 2 черты. При этом он отступает на половину толщины фанерки;

Далее, просверливает в досках по 3 отверстия для соединения частей конструкции шурупами;

Просверливает торцы наклонной поверхности и на какое-то время соединяет детали основы;

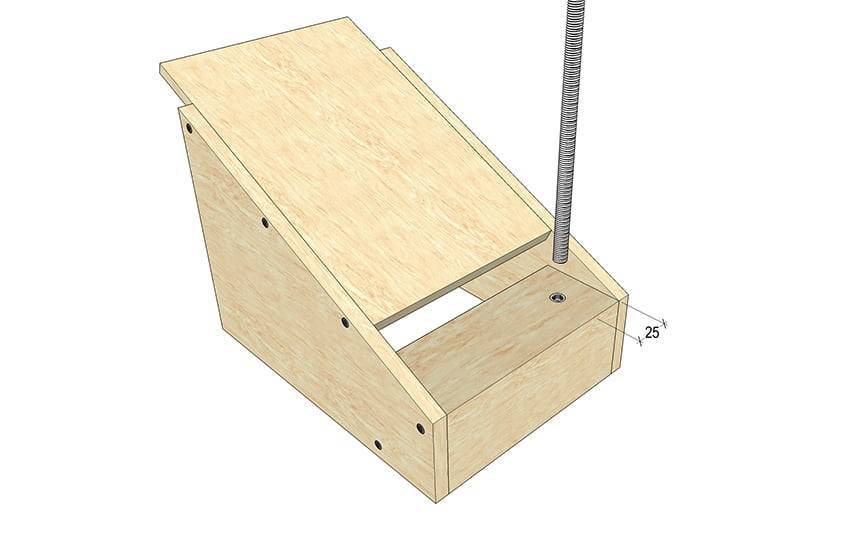

Сзади конструкции слесарь соединяет боковые стенки с помощью брусочка 60х60 мм, который крепится в торец двумя шурупами с 2 сторон; — делает в брусочке 10 мм щель.

В подобной ситуации он отступает 50 мм от центра — на 25 мм от края. Для сохранения вертикального положения, сначала сверлится не толстым сверлом с 2 краёв, а потом расширяется;

Затем на верху и снизу вкручивается в щель два резьбовых фитинга—футорки, а в фитингах — шпильку размером 10 мм, длина которой равна 250 мм.

При несовпадении резьб со шпильками регулируется нижняя футорка.

Для чего нужны чертежи?

Конечно, приобрести готовую точилку для ножа это намного проще, да и стоят они не так дорого. Все же, большинство домовитых хозяев предпочитают делать все своими руками, это и приятно и можно быть уверенным в качестве изготовления. Ведь используются только натуральные материалы. Чтобы процесс изготовления был приятен и прост, необходимо подготовить план и следовать ему.

Для начала изготавливается или приобретается готовый чертеж для зажимных губок

При изготовлении чертежа необходимо уделить особое внимание самым мелким деталям и продумать и начертить всю конструкцию.
Следующим этапом будет прорисовка чертежа правого и левого упора, для прочности собранной конструкции.
Изготовить чертеж для направляющей, которая имеет свои тонкости.

Изготовление самодельного станка

Самостоятельно сделать станок для заточки ножей вполне можно в домашних условиях. Основным требованием, при создании самодельного станка для заточки, является жесткое закрепление затачиваемого лезвия и абразивного элемента. Благодаря этому достигается главное требование ко всей процедуре: создание и сохранение угла заточки.

Элементарное вертикальное устройство

Устройство предназначено для быстрой ручной заточки ножей своими руками и представляет собой деревянную конструкцию, собранную в виде уголка. Точный сборочный чертеж здесь приводиться не будет, так как размеры зависят от размера применяемого точильного камня. Нужно подготовить:

  • 4 бруска или дощечки шириной 5-7 см и толщиной 2-3 см. Длина дощечки определяется длиной камня;
  • 4 болта М4-М6 с гайкой-«барашком». Длина болтов определяется по формуле: (толщина дощечки) х 2 + толщина точильного оселка + 1 см;
  • 4 самореза «по дереву». Длина подбирается из расчета: толщина дощечки минус 0,2 см;
  • Транспортир или другой углоизмерительный инструмент;
  • Дрель со сверлом, размер которого равен размеру болта, или больше его на одну единицу размерного ряда;
  • Ножовка по дереву;
  • Стамеска или долото (можно мощный нож);
  • Карандаш или маркер.

Изготовление приспособления заключается в сборке двух уголков из имеющихся дощечек. На одной из них, на расстоянии, равном ее ширине делается пропил ножовкой до середины. Затем, с торца доски, отпиленная часть скалывается прочным ножом или стамеской. Аналогичный скол делается на второй дощечке. Это делается для того, чтобы при соединении дощечек в уголок, у обеих сторон была общая плоскость. Затем дощечки, сколотыми частями соединяются в уголок. Так же собирается вторая половина устройства. Далее, в верхней и нижней частях приспособления просверливаются отверстия под соединительные болты. Отверстия размечаются с противоположных от места соединения торцов по 3-4 шт. на каждой дощечке. Отверстия размечаются так, чтобы от края доски до наружного болта было не менее 3 см, а расстояние между ним и другими отверстиями позволяло надежно зажать край точильного камня.

На внутренней или внешней стороне одной из дощечек наносится метка, соответствующая каждому из будущих углов заточки.

Преимуществом такого устройства является его простота, легкость сборки и дешевизна. Недостаток заключается в отсутствии жесткого закрепления затачиваемого лезвия.

Точилка из монтажных уголков

Предлагаемое устройство является более развитым по сравнению с предыдущим. В нем жестко закрепляется затачиваемое лезвие и фиксируется угол наклона наждака по отношению к лезвию. Еще одно отличие состоит в том, что в этом устройстве подвижной частью является камень, а не лезвие.

Устройство закрепляется непосредственно на лезвии ножа, в его верхней части. Приспособление состоит из двух, соединенных между собой, металлических уголков и подвижной части, опирающейся на одну из полок.

На представленной рисунке схематично обозначены:

  1. Основа конструкции – 2 уголка.
  2. Подвижный пруток или спица с нарезанной резьбой.
  3. Зажимные гайки с шайбами для закрепления наждака на прутке.
  4. Рукоятка.
  5. Отверстия для регулировки угла заточки и опирания подвижной части.
  6. Набор регулировочных шайб.
  7. Стяжные болты с гайками.
  8. Стачиваемый край верхнего уголка.
  9. Затачиваемое лезвие или нож.
  10. Точильный камень (брусок).

Изготовление устройства начинается с подбора уголков основы. В вертикальной полке верхнего уголка просверливаются 3-4 отверстия размером, большим, чем размер прутка на 3 ступени. Например, для прутка диаметром 6 мм, необходимы отверстия на 9 мм. Наружный край верхней плоскости верхнего уголка стачивается «до низа» на расстоянии 10-12 см от торца, чтобы за него не задевал наждак при заточке. В горизонтальных полках обоих уголках соосно просверливают два отверстия под стяжные болты. Эти отверстия сверлят по принципу: первое – в месте окончания стачиваемой части верхнего уголка, второе – в 10-12 см от первого. Толщина набора регулировочных шайб должна быть равна толщине обрабатываемого лезвия. Диаметр зажимных шайб, расположенных на подвижном прутке должен быть равен толщине точильного бруска, умноженной на 2. В качестве рукоятки можно использовать отрезок ПВХ-трубки подходящего диаметра или намотать несколько слоев изоленты. Чтобы подвижная часть не соскакивала с лезвия, пруток, с наружной стороны верхней полки, необходимо согнуть в виде буквы «Г», либо закрепить законтренной гайкой при наличии резьбы.

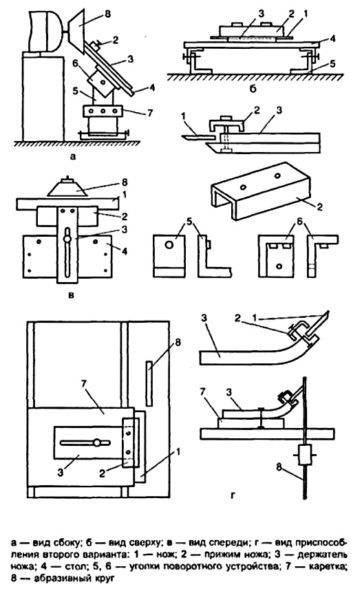

Чертежи приспособления для заточки ножей своими руками

После подготовки и укомплектования материалами можно приступать к процессу сборки приспособления. В первую очередь берем фанеру для использования в качестве станины, которая должна опираться на крепежные ножные под определенным углов в диапазоне от 15 до 20 градусов. После этого в нижнюю часть, закручивается подготовленная нами шпилька, ее длина должна составлять примерно 35-40 см. Чтобы посадочную резьбу сделать более прочной можно использовать клей или герметик.

По центру установленной фанеры выполняем крепление алюминиевой пластины. Перед ее крепежом необходимо проделать паз, который по размеру будет соответствовать диаметру фиксирующих болтов. Стоит отметить, что мы используем пластину из алюминия, поскольку это поможет избежать повреждений на стальном лезвии ножа.

После этого приступаем к изготовлению рычага, который позволит закрепить наждак на приспособлении. Для его сборки используем оставшуюся часть шпильки. Затем берем два текстолитовые (или деревянные) бруска и посредством выпиливания делаем держатели для рычага. На одной стороне упоры должны быть зафиксированы барашковой гайкой.

Возле рукояти оптимально предусмотреть наличие подпружиненного блока, который позволит выполнять быструю смену наждачного камня.

В качестве основных элементов можно использовать заготовки из самодельных брусков – к алюминиевой пластине клеим листы наждачной бумаги, при этом зернистость у них должна быть разная. Такое приспособление достаточно легко можно зафиксировать в рычаге.

Главная конструкционная особенность — это наличие шарнира, обладающего двойной степенью свободы. Такое устройство можно легко собрать, использовав для этого одинаковые бруски текстолита. Один из них должен накручиваться на резьбу вертикальной шпильки, и использоваться как горизонтальная поворотная ось и регулятор высоты для рычажной опоры (это необходимо для установки заточного угла).

Функция второго бруска, имеющего горизонтальное отверстие под рычаг, заключается в том, что он должен прикручиваться к первому.

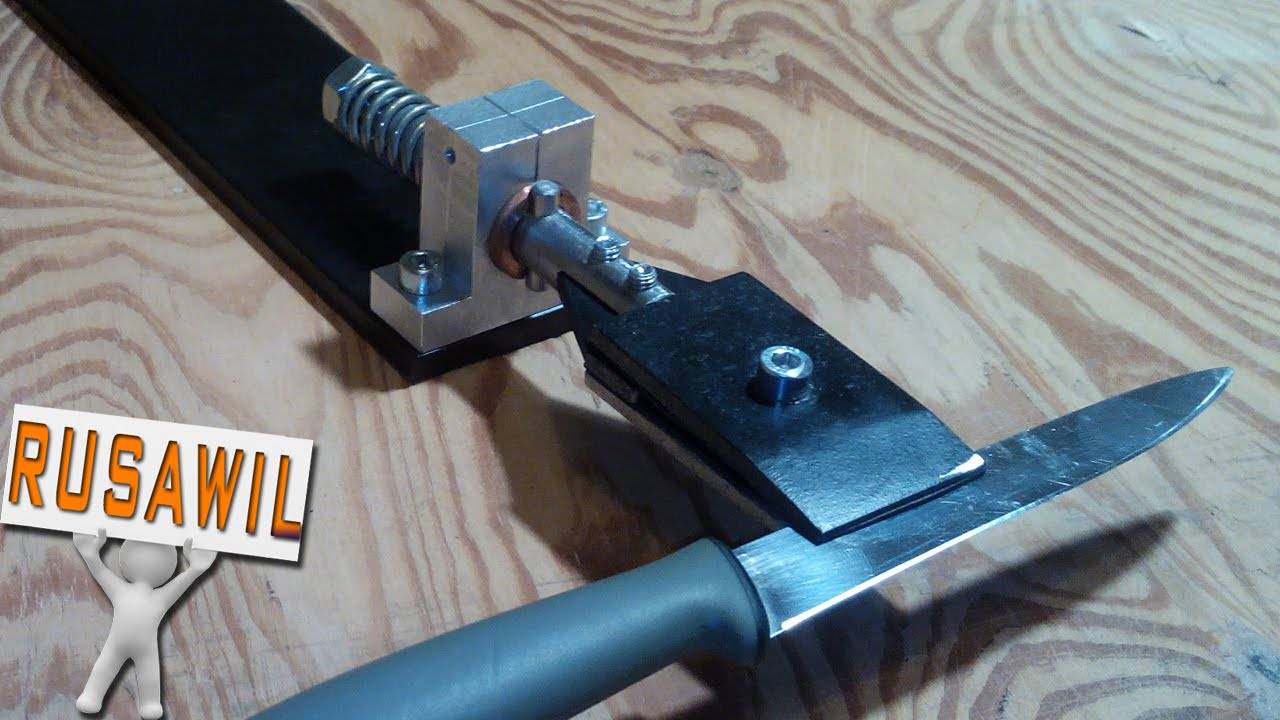

Ножи зажимаются пластиной, или закрепляются на поверхности неодимового магнита. Снимая первый слой грубыми видами абразива, клинок должен быть надежно зафиксирован.

Если необходимо выполнить доводку, то можно установить клинок на магните и выполнять операцию по заточке с малыми усилиями. Подкова магнитов должна быть утоплена на одном уровне со столешницей и посажена на эпоксидный клей.

Изготовление самодельного приспособления для заточки ножей можно считать законченным. Достаточно выставить нужный угол, медленно плавным движением по все длине лезвия затачивать кромку.

Как заточить нож

Добиться хороших режущих свойств дома несложно. Трудность в том, что нужно проводить процесс правки аккуратно, чтобы обработанный нож оставался пригодным долгое время, а с лезвия было снято минимум стали. Принцип действия у каждого прибора для заточки индивидуальный.

Перед всеми манипуляциями необходимо правильно подобрать точильный камень. Новичкам лучше приобретать бюджетный вариант. Предпочтение можно отдать любым искусственным вариантам, купленным в хозяйственном магазине. Для начала целесообразно использовать крупнозернистый камень.

Немаловажный совет ― проводя заточку впервые, лучше использовать нож, который не жалко испортить.

Перед работой важно подготовить брусок, опустив его в масло или воду минут на 10, а далее делать все по инструкции:

Установить камень на нескользящую поверхность перпендикулярно к себе либо под углом около 45°.
Зафиксировать лезвие под необходимым углом, которого нужно придерживаться постоянно. У филейных ножей угол 25°, у японских – около 20°. Клинки для охотников затачиваются под углом до 45°, но не меньше 30°. Оптимальный параметр заточки кухонного ножа – 15-20°. Для стойкости угол повышается, а для остроты – уменьшается.

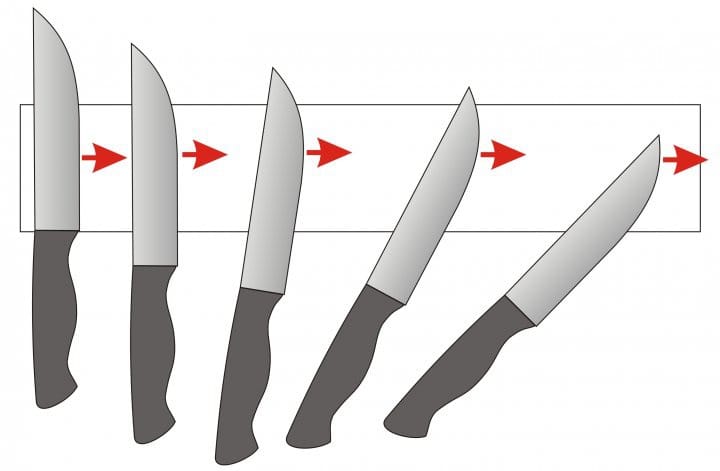

Положить нож поперек точильного абразива, придерживая за рукоятку и само лезвие

Движения должны производиться строго от себя.
Важно, чтобы кромка ножа располагалась перпендикулярно амплитуде движений.
Если нож тяжелый, то достаточно его собственного веса, который можно усилить слабым нажатием.

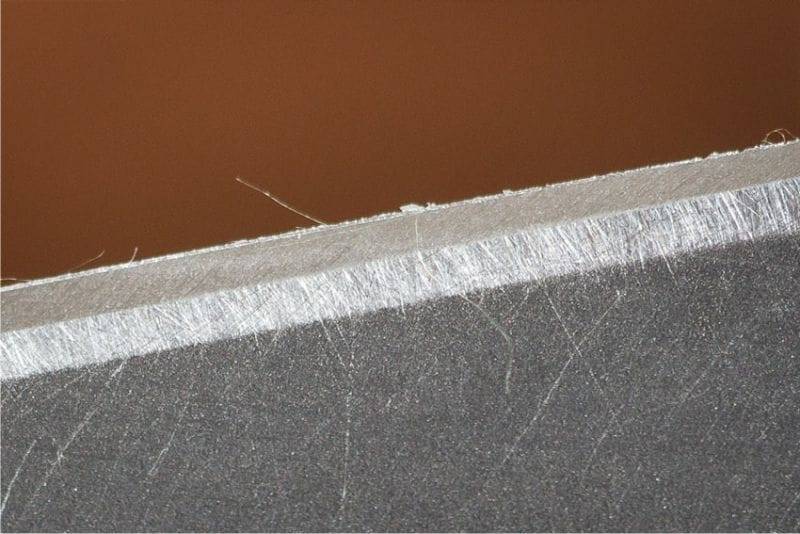

Производить такие движения до появления некой шероховатости, определить которую можно, проведя пальцем по стали.
После появления заусенцев, необходимо перейти к доводке. Те же манипуляции проводятся и на этом этапе, только с камнем меньшей зернистости.
Чтобы придать лезвию остроту бритвы, нужно взять кожаный предмет, обработанный абразивной пастой, и проделать описанное выше.

При использовании станка или роликовой точилки для ножей, процесс упрощается. Следует взять прибор и произвести все действия, согласно прилагаемой инструкции.

Нужно немного намочить брусокНачинаем движение ножа под угломСкользим ножом от себя по следующей траекторииКогда появились заусенцы, приступаем к доводке

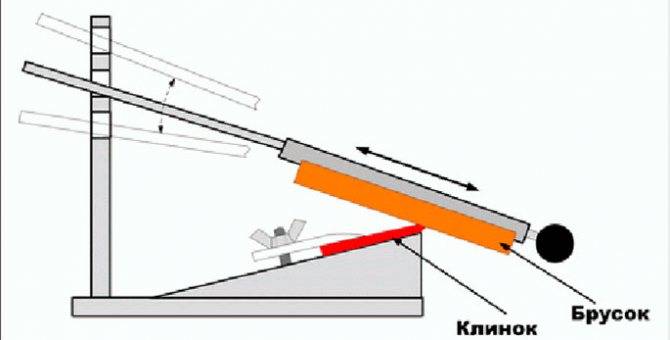

Ручной точильный станок с регулируемым бруском

Этот станок представляет собой конструкцию более сложную, но она гораздо удобнее в использовании. Основой для его создания послужила модель станка, носящего название – точилка Лански.

Точилка Лански

Преимуществом подобных моделей является надежная фиксация лезвия ножа.

Устройство представляет собой опорный стол, на котором закрепляется нож. На противоположном конце стола вертикально закреплена винтовая стойка с планкой. В эту планку вставляется направляющий стержень, на котором монтируется абразивный брусок. Методом передвижения планки по винтовому стержню можно изменить величину угла обработки металла.

К преимуществам станков с подобной конструкцией можно отнести:

  • высокая точность обработки;

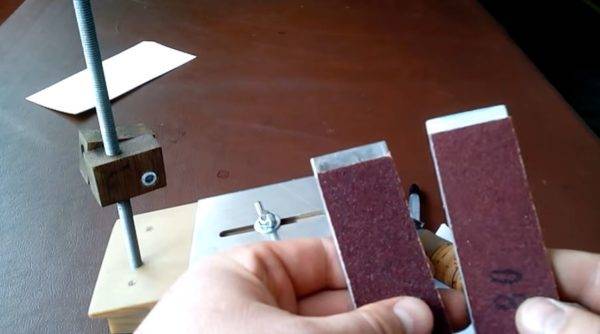

  • возможность замены бруска наждачной бумагой, наклеенной на оргстекло;
  • широкое опорное основание позволяет закрепить станок при помощи струбцин на любом столе.
