Приточно-вытяжная механическая вентиляция. вентиляция с механическим и естественным побуждением

Требования к оборудованию



Вентиляции приточно-вытяжного вида могут нормально эксплуатироваться в сооружениях жилого плана только при качественном монтаже и оборудовании

В этой работе стоит брать во внимание следующие требования:



  • оптимальную мощность и производительность вентилятора;
  • необходимую длину сечения каналов воздухоотвода, которая должна подбираться по таблице;
  • расчёт системы вентиляции, что должен осуществляться с учётом объёма помещения, которое будет проветриваться;
  • обеспеченность свободного воздушного притока через вентиляционный канал, форточку, механический проветриватель при монтаже вентилятора вытяжки;
  • закрытость каждого отверстия для входа и выхода газа решёткой или сеткой с небольшими ячейками;
  • осуществление забора свежего воздуха на высоте не менее двух метров от поверхности земли, а отток отработанного газа должен происходить выше;
  • система должна иметь смотровой съёмный люк каждого скрытого узла, а также деталей установки.



Преимущества и недостатки вентиляционных систем, виды вентиляции

У каждого из перечисленных типов вентиляции есть свои достоинства и недостатки. О них следует знать, чтобы не попасть впросак. Давайте рассмотрим все варианты:

Вид системыПлюсыМинусы
ЕстественнаяНе требует стороннего оборудования и подключения к источнику питания. Не ломается, практически не нуждается в обслуживании. Работает совершенно без постороннего шума и может комбинироваться с техникой для кондиционирования воздуха.Низкая интенсивность воздухообмена. Недостаточная скорость обменных процессов приводит к образованию грибка и оседанию конденсата. Нет возможности регулировать воздухообменные процессы. При отсутствии ветра и разницы температур практически не работает.
МеханическаяПолностью автономная работа, независящая от внешних факторов: температуры воздуха и наличия ветров. Воздух, попадающий в жилое здание, может проходить дополнительную обработку: очищение, прогревание, увлажнение.На устройство механической вентиляции в частных домах нужно потратить немалые средства. Система нуждается в регулярном техническом обслуживании.
ПриточнаяИмеет функцию регулировки температурного режима и объемов поступающего воздуха. Отличается компактными размерами и высокой функциональностью. Может одновременно подогревать и очищать атмосферу.Нуждается в системе шумоподавления и требует отдельного места для установки, удаленного от жилых помещений. Требует периодического техобслуживания и ремонта.
ВытяжнаяПозволяет контролировать объемы исходящих потоков. Не зависит от капризов погоды. Легко устанавливается.Не дает возможности регулировки поступающего воздуха, нуждается в затратах на установку и эксплуатацию. Требует техобслуживания.
Приточно-вытяжнаяКачественно очищает воздушный поток и делает атмосферу максимально комфортной для человека. Безопасна в пользовании.Высокая стоимость установки и эксплуатации. Невозможность использования с системами кондиционирования. Нуждается в отдельном помещении для установки и системе шумоподавления.

Основы расчета вентиляции в частном доме

Начинать проектирование вентисистемы нужно с изучения санитарных нормативов и правильного расчета. Для расчета естественной вентиляции используют следующую последовательность (все величины измеряются в кубометрах в час):

  1. В соответствии с санитарными нормативами определяют необходимый объем воздуха, поступающего в помещения.
  2. По тем же критериям рассчитывают объемы исходящего потока через систему вытяжки.
  3. Производят сравнение двух полученных величин и берут для дальнейших расчетов большее значение.
  4. Замеряют высоту будущего общего канала вытяжки для естественной вентиляции .
  5. Исходя из количества и производительности каналов из каждого помещения в доме производят расчет размеров общего вытяжного канала.

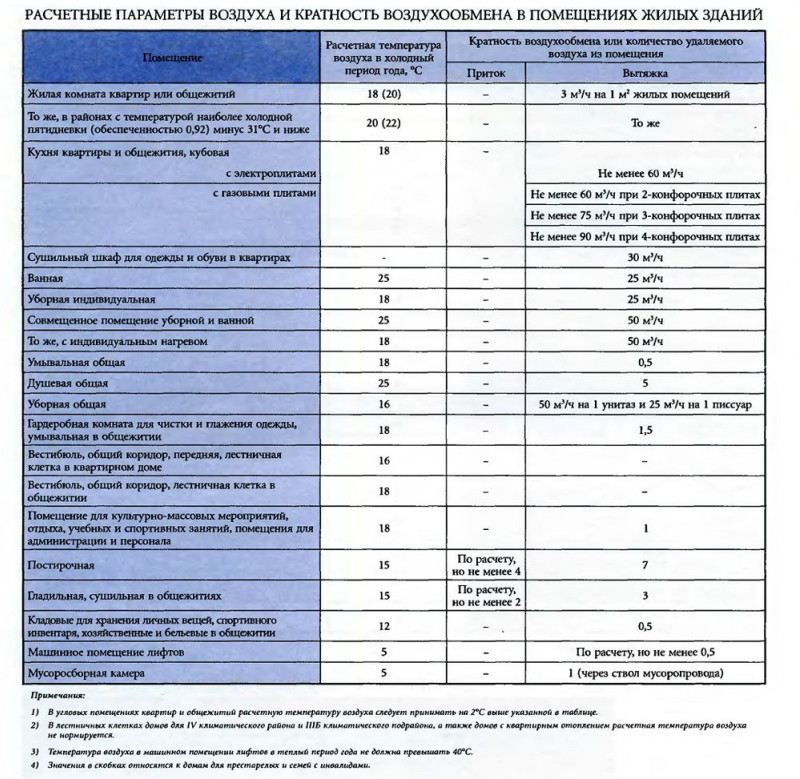

Таблица нормативов для жилых помещений



При расчете воздухообмена следует учитывать работу механической вытяжки на кухне

Кроме того, с особым вниманием следует отнестись к расчетам для ванной, туалета и помещений, не имеющих окон, таких, как подвал, гардеробная и котельная

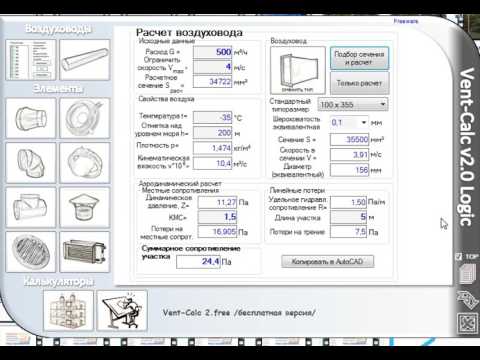

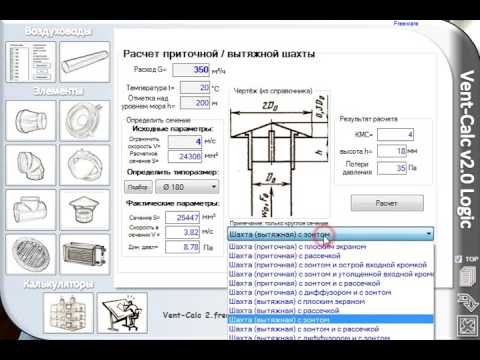

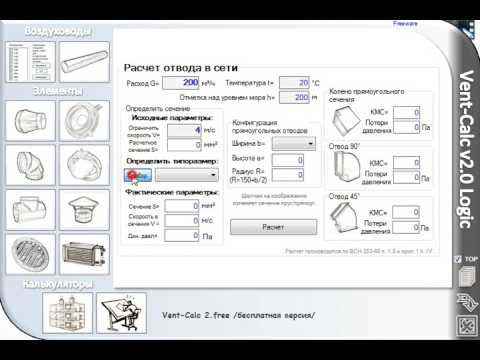

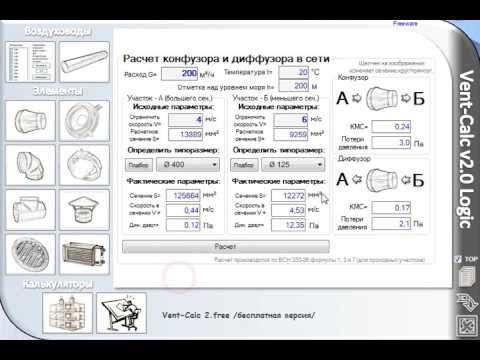

Для упрощения расчетов вы можете использовать специальные калькуляторы и программы. Одна из самых популярных программ — Vent-Calc v2.0. Как работать в ней в нескольких роликах подробной видеоинструкции:

Watch this video on YouTube Watch this video on YouTube Watch this video on YouTube Watch this video on YouTube

Приточно-вытяжная вентиляция. Виды вентиляционных систем

В зависимости от требований, предъявляемых к различным помещениям, приточно вытяжная вентиляция помещений классифицируется по конфигурации и функциональности.

Система приточно-вытяжной вентиляции с рекуператором

Основной функцией приточно-вытяжной вентиляции с рекуперацией тепла является подача свежего теплого воздуха в холодное время года и холодного воздуха в жаркое время года.

Система спроектирована таким образом, что зимой теплый поток отработанного воздуха не просто выходит наружу, а проходит через теплообменник и отдает свое тепло поступающему холодному воздуху. В результате помещение насыщается свежим, но уже теплым воздухом.

Летом происходит обратный процесс, при котором поступающий воздух уже охлажден. Схема установки такова, что два потока (входящий и исходящий) не смешиваются.

Процесс рекуперации тепла осуществляется специальным устройством, называемым рекуператором. Существуют два типа рекуператоров: роторные и пластинчатые рекуператоры. Пластинчатый рекуператор тепла включается в проект вентиляции в регионах, где зимы не такие суровые.

Такое устройство экономично по стоимости и способно справляться с утилизацией тепла при отрицательных температурах до 15 градусов. Для вентиляционных установок, используемых в регионах с более холодными зимами, применяются роторные установки. Они более дорогие, но эффективные и окупаются за счет экономии на отоплении помещений.

Комбинированные системы приточно-вытяжной вентиляции с рекуперацией тепла широко применяются на различных объектах: домах, загородных коттеджах, офисах, гостиничных и ресторанных сетях, спортивных центрах, промышленных объектах.

Система приточно-вытяжной вентиляции с кондиционированием

Комбинированная вытяжная и приточная вентиляция с системой кондиционирования воздуха состоит из системы вентиляции и кондиционирования воздуха в одном изолированном блоке со встроенным управлением. Эта система вентиляции обеспечивает прямой поток нагретого или охлажденного воздуха.

Он имеет несколько режимов вентиляции и мощности кондиционирования, которые устанавливаются автоматически. Это происходит благодаря контроллерам, которые проверяют состояние микроклимата в помещении и в зависимости от этого назначают определенный режим.

Приточно-вытяжные установки кондиционирования воздуха отличаются высокой эффективностью и имеют ряд важных преимуществ:

  • низкий уровень шума;
  • нет необходимости во внешних трубопроводах или выносных блоках;
  • простота эксплуатации.
  • малые габариты и вес;

Автоматика позволяет регулировать настройки таким образом, чтобы пользователю не приходилось менять их в течение всего времени работы устройства независимо от сезона.

Система вентиляции с принудительным охлаждением

Устройства с принудительной циркуляцией воздуха можно использовать для эффективного охлаждения воздуха в жаркий летний период. Такие агрегаты дополнительно оснащаются различными типами охлаждающих устройств:

  • компрессор и конденсаторный блок;
  • блок водяного охлаждения;
  • комбинированная установка чиллера и теплового насоса (система чиллер-фанкойл).

Одним из наиболее распространенных методов охлаждения, используемых в вентиляции, является подключение к сети холодной воды, с помощью которой входящий поток воздуха охлаждается до нужной температуры. Такая система наиболее целесообразна для крупных объектов или объектов, где происходит хранение продукции, и не используется в домах и офисах.

Естественный приток с помощью стеновых и оконных клапанов

В наши дни большая часть людей ставит в своем жилище окна из ПВХ, которые наряду с положительными моментами обладают и некоторыми недостатками. К ним можно отнести абсолютную герметичность, она предусмотрена технологическим процессом. В результате естественный приток воздуха отсутствует. Воздухообмен в подобных конструкциях приближается к нулевым отметкам.

Через окно с вентиляционным клапаном поступает свежий воздух, для более активной циркуляции которого в вытяжные каналы устанавливаются вентиляторы.





Для того чтобы решить ситуацию в положительном ключе, следует при оформлении заказа обратить внимание на оформление оконных блоков. На них должна присутствовать встроенная регулируемая щель, обеспечивающая качественное проветривание помещения

Традиционным местом становится верх оконной конструкции. Это приточная вентиляция, представленная в виде оконного клапана.

Клапан инфильтрации воздуха (приточный стеновой) можно установить после того, как будут монтированы окна. Он имеет вид патрубка круглой формы, фиксируется в основании стены и с обеих сторон прикрывается решетками. Внутри имеется регулируемый клапан, который может открываться и закрываться. Обычно такие элементы ставятся около окон, они остаются практически невидимыми, ведь любое окно имеет штору, она помогает в этом.

Нередко подобные клапаны ставят за батареей, в результате поступающие массы будут хорошо прогреваться. Приточная вентиляция такого вида может снабжаться фильтрами, датчиками, показывающими влажность воздуха и температуру.

Клапаны желательно ставить в спальнях, столовых, санузлах. Их можно увидеть в зданиях, в оформлении которых применялись паронепроницаемые утеплители типа пенопласта, ведь в таком случае количество приточного воздуха в доме заметно сокращается.

Вентиляция в помещениях, используемых в производственных целях

Вентиляция производственных помещений должна обеспечить постоянную чистоту воздуха, а также его определенных характеристик. Для того, чтобы этого достичь, необходимо избавляться от непригодного и теплого воздуха, а заменять его свежим и чистым.

В помещениях, что используются для производства применяют системы вентиляции разных видов, учитывая интенсивность и объемы выбросов вредных веществ. Для того, чтобы все системы работали эффективно, проектирование и установка вентиляционного оборудования должна соответствовать таким правилам:

Воздух, который выводится из помещения, должен быть равным объему воздуху, который поступает. Отклонение допускается небольшое. Существуют частные случаи, когда обмен воздуха организовывается так, что объем притока больше чем объем оттока, либо наоборот. Также иногда используется такой вариант, чтобы создавалось высокое давление, большее, чем атмосферное. Размещение всех элементов конструкции должно быть правильным, в зависимости от потребностей. Подача чистого воздуха должно быть максимальной в тех местах, где выбросы незначительные, а где они на высоком уровне, то там нужно уделять вниманию их вытяжке

Причем важно подавать воздух в непосредственное место работы, а удалять выбросы из верхнего уровня строения. Вентиляция в помещениях для производства должна предотвращать возникновению состояния перегрева или переохлаждения у сотрудников предприятий. Вентиляция должна работать тихо, соответственно с допустимыми нормами шума. Вентиляционные конструкции должны быть безопасными от взрывов или пожаров, а также быть надежными и простыми в использовании.



Перечень вытяжных вентиляционных систем

  1. Оконные клапаны. Устанавливаются на верхних оконных рамах.
  2. Вентиляторы. Монтируются в оконные рамы или в наружную стену.
  3. Приточные вытяжные вентиляционные установки — компактные системы, собранные в шумоизолированные моноблоки. Они считаются универсальными и выполняют множественные функции.

Важные параметры

Принцип работы приточной вентиляции.





При выборе установки необходимо обратить внимание на такие параметры:



  • какой производительностью и статистическим давлением обладает вентиляция;
  • какую акустическую мощность имеет установка;
  • что входит в комплектацию вентиляционной системы;
  • какие функции выполняет автоматическая система управления;
  • какие фильтры установлены для очистки воздушных потоков.

Параметры производительности и статистического давления необходимы, чтобы определить, какую модель оборудования вентиляции необходимо выбрать для жилого или технического помещения. Модели оборудования с показателем производительности 210-510 м³/ч подходят для жилых помещений, площадь которых не больше 140 м³. Соответственно, системы вентиляций с показателем производительности выше подойдут для технических помещений.

Один из важных параметров — акустическая мощность вытяжной вентиляции. Измерение шума проходит на входе, выходе воздуха. Особенно важен этот параметр в квартирах и домах. В современных системах вентиляция проходит без шума.





Следует обращать внимание при покупке вытяжной вентиляции на комплектацию:



  • встроенная автоматическая система;
  • пульт управления с дисплейным экраном, на котором в дальнейшем будут отображаться температура, режим работы.

Схема приточной вытяжной установки.

Автоматика необходима для регулировки скорости вентилятора и температуры воздуха на выходе. Современное оборудование вентиляционных систем имеет:

  • функцию, которая позволяет контролировать уровень загрязнения фильтров;
  • таймеры, которые автоматически меняют режим работы;
  • таймер удаленной работы;
  • функцию «восстановление», которая позволяет восстановить работу при сбое питания или отключения электроэнергии.

Приточные вентиляции выполняют очистку воздуха. На входе в моноблоках вентиляционной системы устанавливают фильтры, которые проводят грубую очистку, то есть очищают воздух от крупной пыли, тополиного пуха, шерсти животных. Установленные дополнительные фильтры задерживают атмосферную пыль. Не во всех установках предусмотрены дополнительные фильтры.

По необходимости они могут быть установлены позже либо не устанавливаться никогда. Все зависит от того, где расположено помещение, в какой местности, на каком этаже, и в каком месте располагаются воздухозаборные решетки. Установка дополнительных фильтров несложная и не занимает много времени.

Некоторые установки вытяжной вентиляции оборудуют, помимо фильтров грубой очистки, фотокаталитическими и угольными фильтрами. Это позволяет максимально очистить воздух в любом помещении. Но такие установки и стоят дороже. Вентиляция в них проходит бесшумно.

http://1poclimaty.ru/youtu.be/p7fT3zgyUcI

При установке оборудования следует учитывать, что фильтры со временем нужно менять, а в случае поломки необходим ремонт. Оборудование должно быть установлено в доступном месте. Помимо этого, проводить монтажные работы вытяжной вентиляционной системы лучше в то время, когда идет ремонт, чтобы не повредить внутреннюю отделку помещения.

Дело в том, что установить вентиляцию можно, только пробурив алмазным сверлом стену (провести монтажные работы перфоратором — сложно). Бурение проводится с подачей воды, после установки на стене останется мокрое пятно.

Системы принудительной вытяжной вентиляции



В основе систем принудительной вытяжной вентиляции лежит тяга, создаваемая вентиляционным оборудованием в выводящей шахте системы

Однако важно учитывать, что полноценно такая система будет работать только в том случае, если существует достаточный приток воздуха (в помещение) извне, в противном случае вентилятор будет работать вхолостую





Рис 4. Система вытяжной вентиляции с механическим побуждением

Наибольшей популярностью пользуются приточно-вытяжные системы вентиляции с механическим побуждением. Они обеспечивают полноценный воздухообмен во всех комнатах и помещениях (в соответствии с проектом), при этом система полностью сбалансирована: воздух из квартиры или дома удаляется с той же скоростью, что и поступает, не создавая избыточной нагрузки на вытяжные каналы.



Рис 5. Схема принудительной вентиляции

Что нужно знать для проектирования полноценной приточно-вытяжной системы вентиляции:

  • Объем воздухообмена высчитывается исходя из размеров, назначения помещений, количества жильцов, характеристик кухонного и сантехнического оборудования. В норме за один час в помещении должен замениться весь воздух. Расчет производительности всегда выполняется по приточной системе вентиляции.
  • В случае вывода вентиляционной шахты на улицу вы можете подбирать систему любой производительности. Если же выход врезается в стояк централизованной системы вентиляции, избегайте слишком мощных моделей – во многих многоэтажных домах вентиляционные шахты имеют сборные каналы, и вы можете передавить свой воздух в квартиры соседей.

Температура приточного воздуха должна соответствовать СНиП 41-01-2003. При этом нагрев такого большого объема воздушных масс в зимний период требует высоких энергозатрат. Снизить расход электроэнергии можно с использованием пластинчатого либо роторного рекуператора: отработанный воздух при удалении из помещения проходит через теплообменник и отдает свою тепловую энергию. Параллельно через этот же теплообменник поступает приточный воздух, нагреваясь от энергии удаляемых воздушных масс. КПД некоторых моделей превышает 90% (целлюлозные), однако в связи с их низкой долговечностью в условиях повышенной влажности или низких температур обычно используются менее энергофэффективные (в пределах 80%), но более долговечные конструкции с керамическим либо медным теплообменником.



Рис 6. Устройство вентиляционной установки с рекуператором

Классификация систем вентиляции

Системы классифицируют по разным критериям:

  • способу подачи;
  • назначению;
  • способу воздухообмена;
  • конструктивному исполнению.



Тип вентиляции определяют на этапе проектирования строения

При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия



Виды вентиляционной системы по способу подачи

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

  • естественная;
  • механическая;
  • смешанная.

Выполняют проектирование вентиляции, если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.



Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате

Поэтому важно наладить между помещениями хороший воздухообмен



Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию

Виды вентиляции по назначению

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности.

Это внезапные сбои, когда  происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

Вентиляционные системы по способу воздухообмена

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Разделение систем по конструктивному исполнению

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

Что такое вентиляция?

Как часто мы проветриваем комнату? Ответ должен быть максимально честным: 1–2 раза в день, если не забыли открыть окно. А ночью сколько раз? Риторический вопрос.

Согласно санитарно-гигиеническим нормам общая масса воздуха в комнате, где постоянно находятся люди, должна полностью обновляться каждые 2 часа.

Под обычной вентиляцией понимают процесс обмена воздушных масс между замкнутым пространством и окружающей средой. Этот молекулярно-кинетический процесс предоставляет возможность удаления излишков теплоты и влаги с помощью фильтрационной системы.

Вентиляция также обеспечивает соответствие воздуха в помещении санитарно-гигиеническим требованиям, что накладывает собственные технологические ограничения на оборудование, которое будет генерировать этот процесс.



Каналы приточно-вытяжной вентиляции



Устройство притока и вытяжки



Приточно-вытяжные схемы в производственных помещениях



Смонтированные вентканалы под потолком



Работа вентиляции в тандеме с кондиционерами



Место расположения вентиляционных систем



Сборка вентиляционных каналов из жести



Полимерные вентиляционные каналы и гофра

Вентиляционная подсистема – совокупность технологических устройств и механизмов для забора, отвода, перемещения и очистки воздуха. Она является частью комплексной системы коммуникаций помещений и зданий.

Рекомендуем не сопоставлять понятия вентиляции и кондиционирование – очень схожие категории, которые имеют ряд отличий.

  1. Основная идея. Кондиционирование обеспечивает поддержку определённых параметров воздуха в замкнутом пространстве, а именно температуру, влажность, степень ионизации частиц и тому подобное. Вентиляция же производит управляемую замену всего объёма воздуха через приток и отвод.
  2. Главная особенность. Система кондиционирования работает с воздухом, который находится в помещении и сам приток свежего воздуха может вообще отсутствовать. Система вентилирования всегда работает на границе замкнутого пространства и окружающей среды посредством обмена.
  3. Средства и методы. В отличие от вентиляции в упрощённом виде кондиционирование являет собой модульную схему из нескольких блоков, которая обрабатывает небольшую часть воздуха и таким образом поддерживает санитарно-гигиенические параметры воздуха в указанном диапазоне.

Система вентиляции в доме может быть расширена до любого необходимого масштаба и обеспечивает, в случае аварийной ситуации в помещении, довольно быструю замену всего объёма воздушной массы. Что происходит с помощью мощных вентиляторов, нагревателей, фильтров и разветвлённой системы трубопроводов.

Вам может быть интересна информация от обустройстве вентиляционного трубопровода из пластиковых воздуховодов, рассмотренная в другой нашей статье.



Кроме основной функции, вентиляционные системы могут являться частью интерьера в промышленном стиле, который применяется для офисных и торговых помещений, развлекательных заведений

Выделяют несколько классов вентиляции, которые можно разделить относительно способа генерации давления, распространения, архитектуры и назначения.

Искусственное нагнетание воздуха в системе производится с помощью нагнетательных установок — вентиляторов, воздуходувок. Увеличив давление в системе трубопроводов, можно перемещать газовоздушную смесь на большие расстояния и в значительном объёме.

Это характерно для промышленных объектов, производственных помещений и общественных объектов с центральной системой вентилирования.



Генерация давления воздуха в системе может быть нескольких типов: искусственная, естественная или комбинированная. Часто применяется комбинированный метод

Рассматривают системы вентиляции местные (локальные) и центральные. Локальные системы вентиляции — “точечные” узконаправленные решения для конкретных помещений, где необходимо строгое соответствие стандартам.

Центральное вентилирование предоставляет возможность создать регулярный обмен воздуха для значительного количества одинаковых по назначению помещений.

И последний класс систем: приточные, вытяжные и комбинированные. Приточно-вытяжные системы вентиляции обеспечивают одновременный приток и вытяжку воздуха в пространстве. Это наиболее распространённая подгруппа систем вентилирования.

Такие конструкции обеспечивают лёгкое масштабирование и обслуживание для самых разнообразных помещений промышленного, офисного и жилого типа.

Требования к системе вентиляции на производстве

Регулируются системы специальными санитарными нормами, которые раскрыты в СНиП «Вентилирование специальных и производственных зданий». Основные положения, которые следует выделить:

  1. Монтаж в промышленных местах должен производиться в любом производстве, невзирая на количество работников и загрязненность. Необходимо это в целях безопасности при возникновении аварии или пожара для возможности очистки требуемого места
  2. Сама система не должна стать причиной загрязнения. В новых технологиях это исключено. Требования применимо к более старым, требующим замены устройствам
  3. Шум вентиляционной установки должен соответствовать нормам и не усиливать шум от производства
  4. С преобладанием загрязнения воздушной среды, количество вытягиваемого воздуха должно быть больше приточного. Если место чистое, то ситуация должна быть противоположная, приток больше, а вытяжка меньше. Необходимо это для избегания попадания загрязненного воздушного потока в находящиеся рядом с этими местами. В большинстве остальных случаев необходимо соблюдать баланс притока и удаления воздушной среды
  5. Согласно нормам, не меньше 30 м3/ч на одного человека свежего воздуха, при увеличенных площадях производственных местах, количество чистого подаваемого воздуха следует увеличивать
  6. Количество входящего чистого воздуха на человека должно быть в достаточном объёме. Расчетами устанавливается скорость подачи воздушного потока и его масса. В учет берутся следующие факторы: влажность, избыточное количество тепла и загрязненность среды. В случае, если наблюдаются несколько или все вышеперечисленные факторы, то рассчитывается количество притока по превосходящей величине.
  7. Устройство и вид системы на каждом производстве регулируются СНиП. Можно установить любую систему, если проектирование произведено с соблюдением законов и норм

Устройство приточно-вытяжной вентиляции

основные компоненты приточно-вытяжной установки

Все установки приточно-вытяжной вентиляции для квартиры или дома делятся на два типа:

  • моноблочные;
  • наборные.

Моноблоки выпускаются с конвейера полностью готовыми к использованию. Только подключай воздуховоды своими руками и система вентиляции готова. Компактные моноблоки занимают совсем немного места и специально разрабатываются для установки в квартирах.

Наборные установки собирают из отдельных компонентов непосредственно в доме. Характеристики составляющих для приточно-вытяжной вентиляции рассчитываются, как обычно, с учетом индивидуальных требований. Наборная система предоставляет более широкие возможности функционала и автоматизации. Однако моноблоки выигрывают за счет своих небольших размеров. Любая установка снабжается таймером, задающим параметры микроклимата. Для крупных офисов и больших загородных домов предпочтительнее наборная система вентиляции.

Из чего состоит система? Мы расположили элементы в логическом порядке: от забора воздуха до его подачи в помещение:

  • Решетка воздухозабора. Крепится снаружи на входе в воздуховод. Снабжаются сеткой или решеткой от грызунов, мусора;
  • Клапан обратный. Перекрывает воздуховод от проникновения холодного воздуха. Может быть с электроприводом или механическим. Иногда вместо клапана устанавливается шибер на ручном или механическом управлении;
  • Фильтры. Располагаются в воздуховодах. В приточно-вытяжных системах вентиляции квартир обычно используются фильтры грубой очистки с наполнителем из угля;
  • Нагреватель воздуха или калорифер. Подогревает приточный воздух перед подачей в комнаты. В домашних системах обычно используются электрические калориферы. Водяные теплоносители занимают больше места, дороже и сложнее;
  • Испаритель. Служит для охлаждения воздуха летом. Работают на фреоне или воде, используя чиллерную систему;
  • Вентилятор. Побуждает воздух к движению. Правильный расчет приточно-вытяжной вентиляции во многом зависит от характеристик вентилятора;
  • Шумопоглотитель. При работе вентилятора образуется ощутимый гул, который заглушается шумоглушителем;
  • Воздуховоды. Трубы для транспортировки воздуха, могут быть круглого или прямоугольного сечения, различной толщины и из разных материалов, жесткими или гибкими;
  • Распределительные решетки и плафоны. Устанавливаются на выходе в помещение. Благодаря им воздух проникает в помещение не единым потоком, а приятными тонкими струйками;
  • Автоматика управляющая всем этим оборудованием. Содержит как минимум регуляторы нагрева и скорости вращения вентиляторов;
  • Датчики. Собирают и подают данные о микроклимате в помещении: температуре воздуха, влажности. Другая группа датчиков следит за работой оборудования;
  • Рекуператор. Важный компонент приточно-вытяжной вентиляции, хотя и не обязательный. Позволяет сэкономить до трети энергии, идущей на обогрев приточного воздуха.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
