Приточно-вытяжная вентиляция в квартире: установки, фильтрация

Виды вентиляционных систем

Вентиляция помещения бывает нескольких видов:

Естественная – так называемая вентиляция с естественным побуждением. Функционирует за счет разницы температуры и давления внутри и снаружи помещения.
Принудительная — приток и отток воздушных масс происходит за счет механических приборов (вентиляторов).
Комбинированная – только приток или отток воздушных масс происходит за счет механических приборов (вентиляторов).

Схема работы принудительных проветривателей

Принцип действия естественного типа вентиляции представляет собой приток чистого воздушного потока и отток уже загрязненного и насыщенного углекислым газом воздуха без использования механических средств. Поступление нового воздуха осуществляется через окна, форточки и открытые двери балкона. Вытяжка отработанного — через вентлюки, расположенные в санузлах, кухне и кладовках.

В небольших жилых помещениях естественной вентиляции вполне достаточно. Для многокомнатной квартиры или загородного 2- или 3-этажного дома потребуется установка принудительной приточно-вытяжной вентиляционной системы.

Чтобы понять, нужно ли модифицировать естественную вентиляцию, необходимо обратить внимание на определенные показатели наличия плохого воздухообмена и разобраться, что требуется усилить — приток или отток воздуха. Часто необходимо сделать принудительным как поступление воздуха, так и его вытяжку

Существует несколько признаков, свидетельствующих о том, что в квартире недостаточно хорошо функционирует вентиляция:

повышенная влажность в летний период
низкая влажность в зимнее время года
на кухне, в санузле появляется плесень на стенах
чувствуется постоянная духота
воздух имеет запах пищи или канализационных стоков

Если обнаружены хотя бы несколько из вышеперечисленных факторов, то установка принудительной системы вентиляции является обязательной для данного помещения. Она поможет избавиться от различных заболеваний дыхательной системы всех жильцов дома или квартиры, наличия повышенного уровня углекислого газа, скопления неприятных запахов, развития патогенных микроорганизмов.

Достоинства принудительной (механической) приточно-вытяжной системы вентиляции:

Качественная фильтрация воздуха.
Увлажнение и ионизация частиц.
Процесс как подогрева, так и охлаждения воздуха.

Алгоритм выполнения работ

Компании, занимающиеся профессиональным монтажом вентиляционных систем, действуют по следующему плану:

Разработка проекта (учитываются как нормы СНиП, так и пожелания заказчика).
Сборка каналов воздухоотвода.
Установка оборудования, входящего в конкретную систему: кондиционеров, увлажнителей, калориферов и т.д.
Запуск и наладка.
Сдача в эксплуатацию.

Рассмотрим, как эти шаги можно повторить самостоятельно.

Проект и расчёт

Понадобится план жилья. Нужно знать расположение комнат и объём каждого помещения.

На плане выбирается и отмечается расположение будущих элементов вентиляции. При этом нужно руководствоваться рядом принципов:

Вход свежего воздуха монтируется в нижней части дома.
Если входов будет несколько, они равномерно распределяются по всем сторонам жилья, если же вход планируется один, лучше предпочесть северную стену дома.
По системе труб, которую лучше всего установить в потолочном пространстве, чистый воздух должен разводиться по всем жилым комнатам.
Приток воздуха должен располагаться от жилых комнат в сторону санузла и кухни.
Выход воздуха монтируется в противоположной части дома, дальше от входа.
Выход нужно устраивать в верхней части стены и дома.
Наилучшим решением будет установить принудительную вытяжную вентиляцию над плитой и в санузле.
Нельзя располагать вытяжные решётки возле батарей – будет улетучиваться самый прогретый воздух.
В квартирах естественная вытяжная вентиляция устанавливается при строительстве.

Чтобы рассчитать производительность вентиляционной установки нужно знать общий объём дома/квартиры. Минимально система должна обновлять весь этот объём примерно за 2 часа. А в идеале за 30 минут.

Площадь дома умножаем на высоту потолков,- получаем объём (например, 85 м2 х 2,3 м = 195,5 м3.)

Если считать по всем правилам, 195,5 х 2 = 391 м3/ч (округляем до 400 м3/ч).

В экономном варианте делим объём на два (пример: 195,5:2 = 97,75). Получается, что для данного дома подойдёт вентиляция от 100 до 400 м3 в час.

В офисах, где плотность населения выше, чем в квартире, мощность системы берётся исходя из количества людей в комнате: 60 м3/ч на человека.

Чтобы определить производительность самодельной вентиляционной системы, нужно учесть производительность вентилятора, сечение и длину воздуховода. Также погрешность будет тем выше, чем больше в системе поворотов и дополнительных элементов, таких, как увлажнители, калориферы и т. д.

Чем больше протяжённость воздуховода и чем больше в нём разветвлений, тем мощнее нужно устанавливать вентилятор. Его работа должна с лихвой перекрывать все потери давления.

Сборка каналов

Монтаж воздуховодов начинают после окончания штукатурных работ, но до того, как в доме будет выполнена чистовая отделка.

Материалом для самодельных каналов могут стать ПВХ, гофра или металлические трубы.

Рукава крепятся под потолком, согласно разработанной схеме.

Хорошо, если каждая комната будет иметь свой отдельный рукав.

После того, как закреплены все трубы внутри дома, перфоратором делается отверстие притока и заборник воздуха. Для защиты от насекомых на него устанавливается сетка и небольшой навес от непогоды. Хотя отверстие и должно быть ниже вытяжного, но не стоит его монтировать на уровне ближе 2 метров от земли.

Нельзя недооценивать давление, которому будут подвержены трубы – все стыки и крепления должны быть сделаны надёжно. Именно разгерметизация каналов – самая частая проблема в самодельных вентиляционных системах.

Оборудование

На этом этапе устанавливаются элементы и механизмы, которые призваны сделать жизнь комфортнее. Их набор может быть разным, но их устанавливают в следующем порядке (если смотреть от входного отверстия):

очистительный фильтр;
калорифер, который подогреет воздух зимой (он может быть с блоком, управляющимся дистанционно);
вентилятор;
рекуператор;
кондиционер, который охладит воздух летом (устанавливается перед самым выходом воздуха в комнату).

В самом конце делается выходное отверстие (если требуется). Если оно проходит сквозь кровлю, по неотапливаемому чердаку, трубы должны быть утеплены. Монтируется и подключается вытяжной вентилятор.

Заключительные работы

Прокладываются силовые кабеля, подключаются к сети электроприборы, делается заземление. Проводится пробный пуск системы и проверяется правильность функционирования всех элементов.

После того, как будут выполнены декоративные отделочные работы, и вентиляция скроется потолком, выводятся диффузоры (декоративные решётки).

Самостоятельный монтаж вентиляции: основные этапы работы

После того как проведен расчет мощности и других основных размеров системы, можно приступать к установке. Монтаж приточно-вытяжной вентиляции желательно доверить специалистам, хорошо разбирающимся в деле, но при желании его можно провести своими руками.

Важно определиться с местом установки. Наиболее подходящими являются чердак, потолок жилого помещения

Также возможна установка вертикальной системы в промежутке между двумя этажами.

Установка приточно-вытяжной вентиляции состоит из нескольких этапов:

Необходимо определиться с размерами отверстий для вентилирования

Важно помнить, что на 1 квадратный метр помещения требуется 15 мм диаметра. Так, для комнаты площадью 50 м2 потребуется отверстие диаметром 750 мм.
Найти место для приточного отверстия

Его необходимо расположить немного выше пола. Для создания отверстий используют перфоратор.
Поместить в отверстие воздуховод, длина которого должна быть около 0,4 метра.
Установить еще один воздуховод внутри комнаты.
Определиться с местом расположения вытяжного отверстия. Находиться оно должно напротив стены с приточным воздуховодом.
Воздуховод установить снаружи дома, выведя его на 50 см над крышей.
Собрать вентилятор.
Установить вентилятор в отверстие.
Провести пробное испытание вентиляции.

Предложенный алгоритм этапов работы универсален. Основываясь на нем, можно установить вентиляционные системы самой сложной конструкции.

Особенности естественной приточно-вытяжной вентиляции

Естественная приточно-вытяжная вентиляция

В помещении, где сосредоточенно много неприятных запахов или газов, обязательно наличие естественной системы вентилирования. Во всех вентиляционных системах объем переработанного и выпущенного на улицу воздуха равен объему воздуха, поступившего внутрь.

На заводах и других предприятиях из-за работы оборудования загрязненность воздуха превышает допустимые значения, а вентиляция не всегда способна быстро подавать свежий. Недостаток восполняется открытием окон и поступлением воздуха из соседних помещений, что обеспечивает естественный приток воздуха.

Современные оконные конструкции в жилых зданиях выполнены из ПВХ-профиля. Они гарантируют герметичность, что является плюсом для жителей холодных регионов.

Однако это может стать и недостатком, если рассматривать ситуацию с точки зрения обеспечения воздухообмена. Инновационные материалы не позволяют воздуху с улицы проникать внутрь помещения.

Для решения этой проблемы были придуманы специальные клапаны для обеспечения воздухообмена. Они устанавливаются перед монтажом окон. Трубка в форме цилиндра, по которой движется воздух, с клапаном внутри устанавливается в стене и закрывается решетками с обеих сторон.

Естественная вытяжная вентиляция бывает двух видов:

самопроизвольная. Воздух входит и выходит из комнаты через естественные отверстия;
организованная. Через специально сделанные отверстия в стенах дома, расположенные на разной высоте и имеющие разный размер, проходит свежий воздух и выводится загрязненный.

К преимуществам естественной системы приточно-вытяжной вентиляции относятся:

простота конструкции;
низкая стоимость;
эффективность;
возможность монтажа без привлечения специалистов.

Приточно-вытяжная вентиляция с кондиционером

Иногда такой вариант называют центральным кондиционированием, так как воздух распределяется не в одной комнате, а во всей квартире, куда проложены вентиляционные каналы. Плюсом данной системы является то, что этот вариант дешевле, чем оснащать каждую комнату отдельным кондиционером. Возможности монтажа наружного блока могут быть ограничены. Один внешний блок с теплообменником мощного кондиционера, лучше справляется с задачей, чем несколько слабых.

В центральном кондиционировании отсутствует характерный внутренний блок с барабаном-вентилятором и заслонками-шторками. Вместо него фреонная магистраль от компрессора идёт к канальному распределителю. Воздух в распределитель подаётся через приточные каналы, а выводится, уже охлаждённый, в те места, которые выгодны хозяевам — обычно в кухню и жилые комнаты. Другая система трубопроводов-сборщиков отработанного воздуха концентрирует его и выводит наружу. Распределитель не оснащается вентиляторами. Они ставятся отдельно в том количестве, какого потребует проект. В отличие от привычной сплит-системы, центральное кондиционирование, совмещённое с вентиляцией — это конструктор, из составных элементов которого можно создать решение для любого жилого пространства.

Внутренний распределитель

Бытовые приточные установки

Бытовые вентиляционные установки чаще всего используются в квартирах или небольших офисах. Предназначены для притока свежего воздуха. Имеют различные варианты очистки. Установки оснащены керамическими PTC нагревателями, для подогрева приточного воздуха в холодное время года, и системой автоматики для точного поддержания заданной температуры.

Satellite 2	221 500 ₽ 236 500 ₽	“Satellite 2″(Сателлит 2) – приточная вентиляционная установка с возможностью размещения в корзину с кондиционером. Применяется для вентиляции помещений до 80м². Угольно-фотокаталитический фильтр со светодиодами. Низкий уровень шума. Автоматика Zentec или GTC. Быстрый монтаж, удобное обслуживание.
Colibri 500 ФКО	281 000 ₽ 296 000 ₽	“Colibri 500 ФКО” – приточная вентиляционная установка с возможностью размещения на балконе. Применяется для вентиляции помещений до 160м². Многоступенчатая очистка воздуха. Универсальные кронштейны позволяют монтировать оборудование практически в любом расположении. Быстрый монтаж, удобное обслуживание. Возможность разведения воздуховодами на несколько комнат.

Монтаж приточно-вытяжной вентиляции с рекуперацией

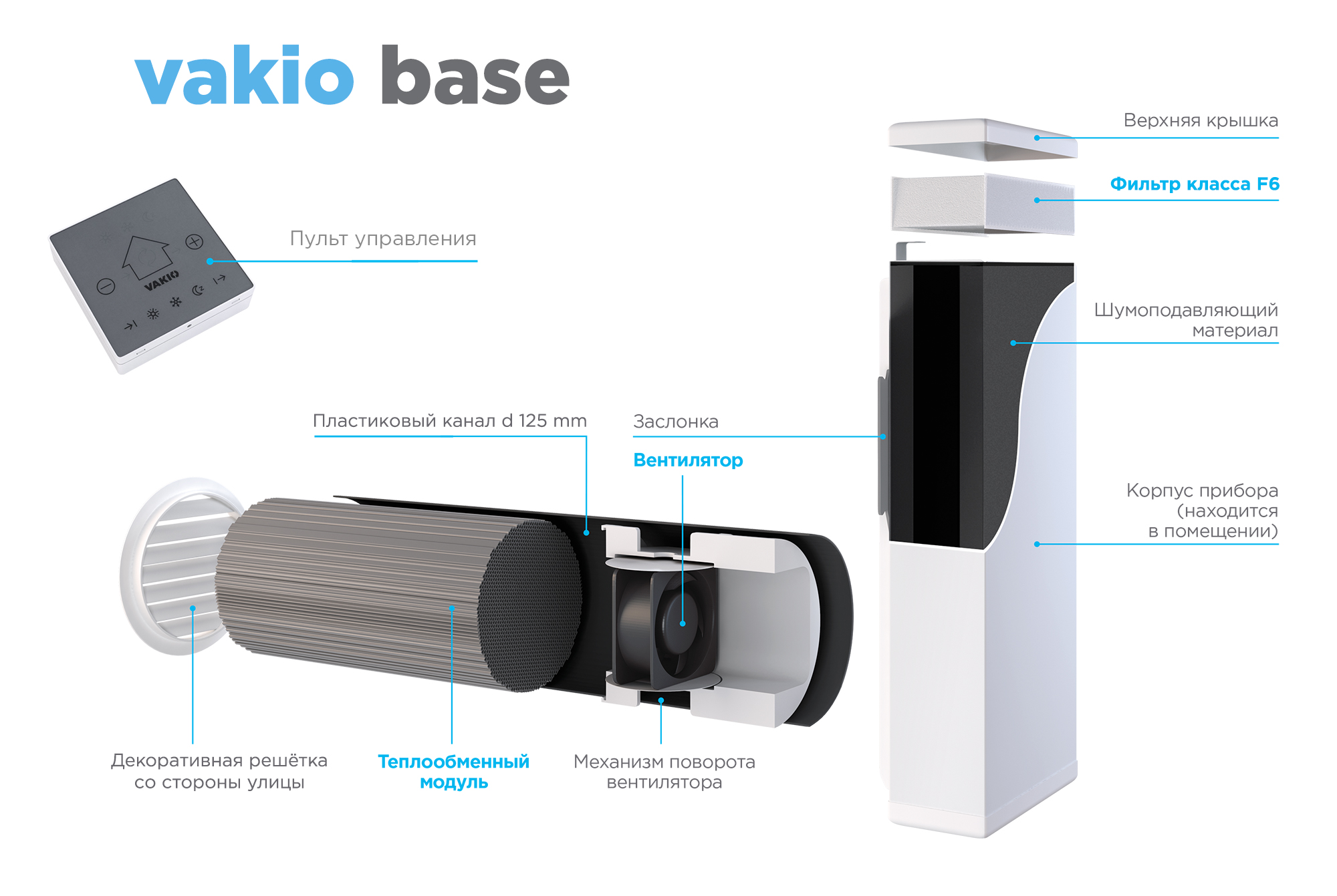

Зимой обогретое жильё может очень быстро отдавать тёплый прогретый воздух, при этом много энергии затрачивается на обогрев поступающего, холодного. Вентиляция «с погашением» — это система, в которой установлен специальный прибор — рекуператор. Благодаря его теплообменнику, воздух, входящий с улицы, подогревается от выходящего тёплого, не смешиваясь с ним.

В случае если в вентиляционную схему включён рекуператор, входные и выходные каналы должны сходиться и проходить параллельно в корпусе прибора.

Не советуется располагать рекуператор над жилыми комнатами. Лучше разместить его в коридоре или подсобном помещении.

Учитывать нужно, в каком положении советуется устанавливать конкретную модель. Иногда приборы должны устанавливаться только вертикально, или только плашмя.

Если в конструкции рекуператора предусмотрен сбор влаги, он должен располагаться только в тёплом помещении. Слив делается под наклоном к ближайшему стояку канализации.

Обратите внимание на рекуператоры с кассетами из целлюлозы. Такие приборы не столь подвержены обледенению, не требуют монтажа слива

Кроме того, впитавшись в целлюлозные стенки, влага попадает в канал входящего потока и увлажняет его. Таким образом, рекуператор становится немного увлажнителем.

Классификация принудительных систем

Для промышленных предприятий используются комбинированные системы, включающие создание естественных потоков и использование энергетических установок (воздуходувок, генераторов тепловых завес, вентиляторов и т.д.). С помощью энергетических установок можно подавать подготовленные воздушные массы на значительное расстояние, с которым не в состоянии справиться естественный приток воздуха. Промышленные системы могут быть локальными и общеобменными.

Локальные системы используются на промышленных предприятиях, где технологический цикл требует подачи обработанного воздуха в определенную зону критически высокой температуры или высокого загрязнения. Отводимый поток в этой конфигурации является локальным и превышает приток, т.е. открытые элементы не распространяются по всему цеху, а стабилизируются в выделенной зоне.
Общеобменная система формируется для магазинов с низким уровнем загрязнения по всей площади. В этом случае не требуется высокомощное оборудование, а воздухообмен осуществляется постепенно, с тщательно рассчитанной кратностью.

Для жилых зданий используется общая схема обмена воздушных масс, если в здании нет помещений с особыми требованиями к вентиляции (например, спортивных залов или бассейнов). В этом случае создается дополнительная система, которая не связана с основной системой. Его можно включить вручную (когда в комнате находятся люди) или по таймеру.

Установка PVV обеспечивает расчетное движение воздушных масс по всему объекту, не создает “мертвых зон”, эффективно удаляет отработанный воздух из помещений с предварительной очисткой (для промышленных предприятий).

Какие существуют нормативы для вентиляционных систем

Рекомендуемые значения воздухообмена зависят от различных условий и указаны в нормативных документах, которые необходимо соблюдать на этапе проектирования. Как правило, в бытовых помещениях, где на одном этаже расположены комнаты различного назначения, в час должен происходить обмен следующих объемов воздуха

коридоры – 10 куб. м;
общие жилые комнаты или гостиные – 40 кубических метров
Помещения для курения – более 100 куб. м.
Ванные комнаты и душевые – 70 кубических метров;
офис – 60 кубических метров;

В жилых помещениях массообмен воздуха рассчитывается на одного человека. Она должна быть более 30 кубических метров в час. Если расчет производится исходя из жилой площади, то норма составляет 3 кубических метра на 1 метр.

Для нежилых помещений средняя норма составляет 20 кубических метров на квадратный метр. Для больших площадей вентиляционные системы включают многокомпонентную систему спаренных вентиляторов.

Что бы я сейчас делал по-другому если бы проходил путь с нуля

Я бы проверял работу вентиляции с помощью прибора для измерения pm2.5 сразу на демо-стенде производителя.
Я бы проверял на демо-стенде устройство корпуса и блока фильтров: нет ли там щелей.
Я бы не обращался в Minibox. Дело даже не в утечках воздуха, а в подходе к решению моей проблемы.
Я бы ставил не готовую систему с HEPA фильтром, а отдельно вентиляционную установку и отдельно блок фильтров. Вентиляцию я бы смотрел в первую очередь от Turkov: про них были отличные отзывы. Блоки фильтров — например, этот или этот.
Я бы ставил систему с воздухообменом от 600 м3/ч чтобы она была еще тише моей текущей на 350 м3/ч, например, Turkov Capsule 600. Разница в цене c 350 м3/ч небольшая.
Я бы не стал покупать Air Quality Pollution Monitor. Купил бы только AirVisual Pro.
Возможно, поставил бы бризер вместо приточки: это дешевле и проще. Как вариант, Тион с шумоглушителем. Либо посмотрел бы на бризеры, которые могут быть тише Тиона, например, бризер от Xiaomi. Для комнаты, не граничащей с балконом, я рассматриваю это как основной вариант.
Был бы готов к тому, что вентиляция в квартире — во многом случайность. Не знаешь заранее, на какую скорость надо будет поставить вентиляцию или бризер для твоей комнаты. Поэтому не знаешь заранее и уровень шума, даже если съездишь послушать.
Присмотрелся бы к системам с рекуперацией для экономии счетов за электричество и сохранения влажности. В ноябре-декабре у меня уходило 1500 руб на электричество для обогрева воздуха в вентиляции. Изначально я отбросил рекуперацию, думая что по закону ее нельзя делать в многоквартирных домах. Но, похоже, я ошибался.
Проклеивал бы все не обычным, а алюминиевым или армированным скотчем. В комментариях и на форуме ixbt указали, что так лучше, и обычно алюминиевый скотч применяется в вентиляции.

Вытяжные установки

Вытяжные установки предназначены для удаления отработанного воздуха из помещения. Вытяжные установки применяют в тех случаях, когда естественная вытяжка не справляется, либо вообще отсутствует.

BW700	Звоните	Вытяжная установка “BW700” как внутреннего, так и наружного размещения. Отличается бесшумностью, встроенным клапаном и самое главное имеет возможность синхронного управления с любой из установок “VENTMACHINE” оснащенной автоматикой GTC.
Orange EV400	53 900 ₽	Вытяжная установка с EC-вентилятором и возможностью синхронной работы с другими приточными установками.
Orange EV700	63 900 ₽	Вытяжная установка с EC-вентилятором и возможностью синхронной работы с другими приточными установками.

Канальная приточная вентиляция

Канальные воздуховоды

Канальная приточная вентиляционная установка в квартире это наборная система: блок с оборудованием, от которого по воздуховодам воздух подается в помещения.

Полноценная вентиляция для квартиры, обеспечивающая приток воздуха. Сложность установки заключается в размещении блока и вентканалов, которые необходимо задекорировать или спрятать под фальшпотолком. На выходы вентканалов крепятся решетки. Выбор мест для них тоже очень важен для создания комфортной обстановки в квартире.

Бытовая приточная вентиляционная установка в квартире должна обладать средней производительностью 400 кубометров воздуха в час, а для загородных домов до 2500 кубометров. Приобретая приточную вентиляционную установку для квартиры, следует учитывать:

статическое давление;
производительность;
уровень шума;
комплектацию;
функции автоматической системы управления;
фильтрацию воздуха;
место размещения.

Производительность. Не обладая специальными навыками расчетов, можно в среднем ориентироваться на следующие показатели:

для квартир площадью 35 – 60 кв. метров производительность приточной установки — 200 – 350 кубометров в час;
для квартир площадью 70 – 130 кв. метров производительность 300 – 500.

Статическое давление. Оно зависит от длины и формы воздуховодов, количества дополнительных фильтров. Для квартиры площадью до 90 кв. метров подойдет приточно-вытяжная установка вентиляции со статическим давлением от 450 Па.

Приточная установка сфера

Уровень шума. Определяется на входе и на выходе. Наибольшее значение акустическая мощность приточно-вытяжной вентиляционной установки имеет, когда она устанавливается прямо в квартире. Если смонтировать оборудование в кладовке или подвале, шум не будет мешать. Показатель уровня шума на выходе указывает на то, будет ли гул по каналам достигать жилых комнат. Чтобы уменьшить акустическую мощность используются шумоглушители.

Комплектность. Любая вентиляционная установка для квартиры должна оснащаться автоматическим контролем и пультом управления с дисплеем.

Опции автоматического контроллера. Самые простые системы лишь изменяют интенсивность вращения вентилятора, температуру подаваемого в помещение воздуха. Более совершенные оповещают владельца о необходимости прочистить фильтры, имеют возможность установить разные режимы работы для разного времени суток. Самые продвинутые подключаются к системе умный дом.

Фильтрация воздуха. Все приточно-вытяжные вентиляционные установки оснащены фильтром грубой очистки для подаваемого в помещение воздуха. Он улавливает пух, крупную пыль или частички шерсти. Более мелкие частички улавливаются фильтрами тонкой очистки, который входит в дополнительную комплектацию. Дополнительный фильтр необходим для жителей крупных городов с неблагоприятной экологической обстановкой. Принимая решение о его покупке, следует знать: он повышает нагрузку на приточно-вытяжную вентиляционную систему в квартире и снижает ее эффективность.

Место установки. Подбирая место расположения вентиляционной системы, следует принимать в расчет необходимость ее чистки и ремонта. Для замены или съема фильтра используется специальный лючок. Монтировать оборудование желательно до финишной отделки стен, так как в наружной стене просверливается отверстие диаметром до 20 см. Делается оно с помощью алмазного бура, который постоянно омывает вода. Да и воздуховоды желательно спрятать под коробами до покраски и штукатурки стен.

Движение потоков воздуха в квартире

Воздушные потоки

Планируя вентиляционную систему в квартире, важно правильно распределить движение воздушных потоков. Чистый воздух должен подаваться в жилые комнаты, перетекать через коридоры в кухню, туалет и ванную комнату

Отсюда через вентиляционные решетки отработанный воздух удаляется. Подобная схема движения воздуха обеспечивает повышенное давление в «чистых» помещениях и вытеснение из них отработанного воздуха, предотвращает засасывание воздуха из туалета или кухни в жилые комнаты.

Устанавливая приточную вентиляцию в квартире, следует знать, что вытяжные каналы естественной вентиляции рассчитаны на то, что за один час воздух в квартире будет полностью заменяться один раз. При этом слишком интенсивный приток повысит нагрузку на вытяжную систему и на других этажах она перестанет работать (воздух из вашей квартиры будет вдуваться в соседние).

Кондиционер или приточная вентиляция в квартире с фильтрацией?

Основные отличия приточной системы от кондиционера:

почти все кондиционеры работают с тем воздухом, который находится в помещении и не пропускают воздух с улицы. Кондиционер дует только отработанный воздух. Есть современные кондиционеры с системой вентиляции, однако стоят они дорого;
кондиционер, очищающий воздух, не может препятствовать попаданию в квартиру пыли и прочих вредных частиц;
для установки кондиционера, возможно, будет необходим частичный демонтаж стены. Система приточной вентиляции в квартире может быть смонтирована в любой части жилища;
кондиционер нельзя использовать при низкой температуре на улице. Приточная система вентиляции для квартиры оснащена системой климат-контроля.

В заключение

Таким образом, приточно-вытяжная система вентиляции снабжает квартиры и дома свежим воздухом и выводит на улицу загрязненный, что благоприятно сказывается на здоровье живущих там людей.

Она обеспечивает циркуляцию воздушных потоков по всему помещению. Некоторые системы могут контролировать температуру воздуха. Однако они не смогут полностью заменить отопительные устройства.

Установка приточно-вытяжной системы возможна своими руками, а ее обслуживание не требует особых навыков. Однако если хозяин не уверен в своих силах, стоит доверить монтаж специалистам, которые смогут установить вентиляцию правильно. При правильном уходе ее работа будет долгой и эффективной.
