Тонкости выбора привода для гаражных ворот

Особенности

Обычные откатные ворота имеют:

• Направляющую рейку, сделанную буквой «П»;
• Опоры в виде роликов (2 шт. )
• Съемный ролик на самом конце;
• Улавливатель внизу;
• Улавливатель наверху;
• Фиксирующее устройство наверху.

Перед установкой отливается фундамент, на нем монтируются роликовые опоры, внизу каркаса монтируется планка – направляющая, которая по форме напоминает букву «П». Ролики позволяют воротам плавно перемещаться по горизонтальной плоскости.

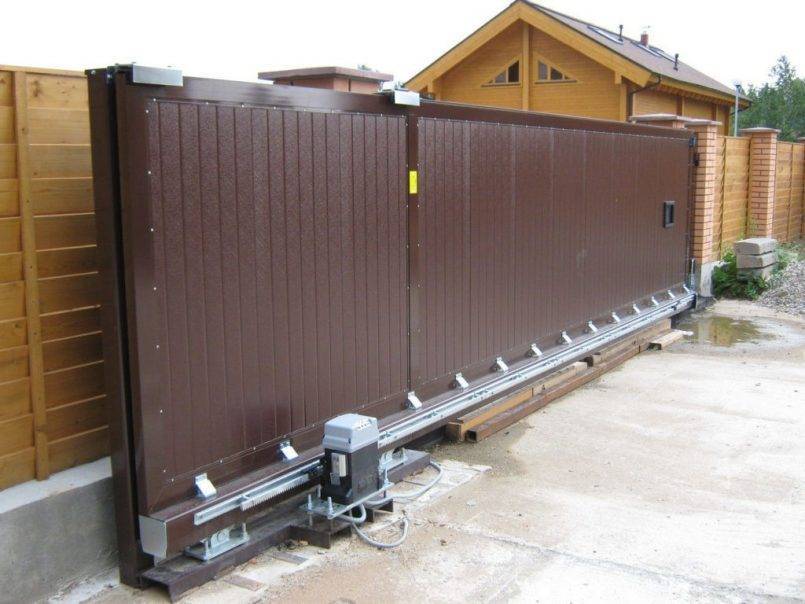

Преимущества откатных ворот:

• Прочность;
• Простота конструкции;
• Эстетическая привлекательность;
• Экономия площади;
• Надежность и неприхотливость в эксплуатации;
• Бесшумная работа;
• Подключается автоматика и может работать от ДПУ;
• Простое обслуживание.

Состоят ворота из одной или двух створок и встречаются повсеместно на таких объектах, как:

1. Торговые базы;
2. Склады;
3. Супермаркеты;
4. Автопредприятия;
5. Военные городки и многие другие административные и коммерческие объекты.

Нередко откатные ворота можно встретить на территории частных домовладений.

Если в электрических сетях происходит сбой, пропадает ток, ворота можно открывать и закрывать в ручном режиме. Их легко можно монтировать практически на любом объекте, при этом возможна отделка самыми разными материалами:

1. Металлический профиль;
2. Дерево;
3. Сэндвич-панели.

Особенность установки таких ворот заключается в том, что требуется определенное пространство для того чтобы створка беспрепятственно проходила. Есть случаи, когда ворота монтируются с внешней стороны. Недостатком подобной конструкции является сложность установить блок управления автоматикой.

Качество фурнитуры важно в работе откатных ворот, Очень хорошую фурнитуру выпускают в Италии и Австрии, например, такие компании как:

1. Welser Profile;
2. Rolling Center Basic;
3. Came;

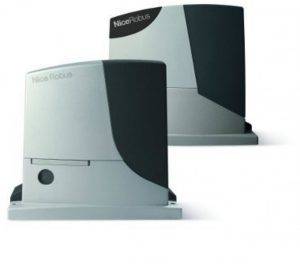

4. Nice;

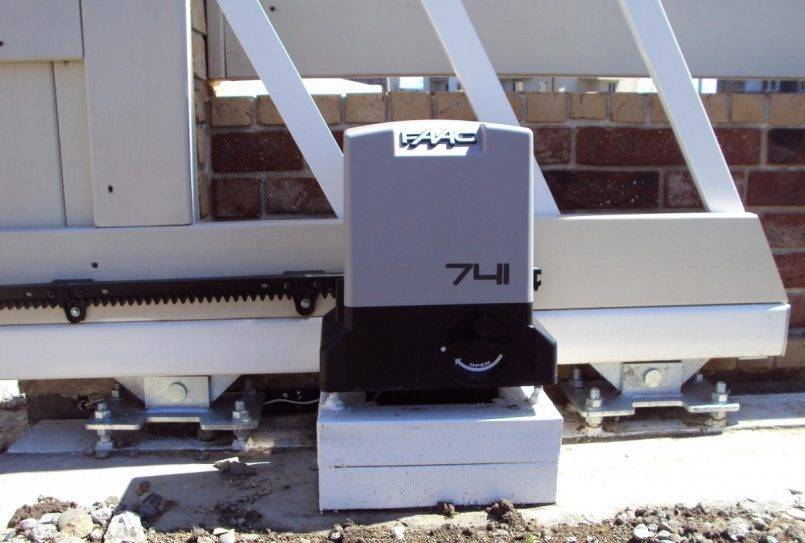

5. Faac.

Рейтинг самых именитых компаний в сфере производства откатных ворот:

1. Came;
2. Faac;
3. Nice;

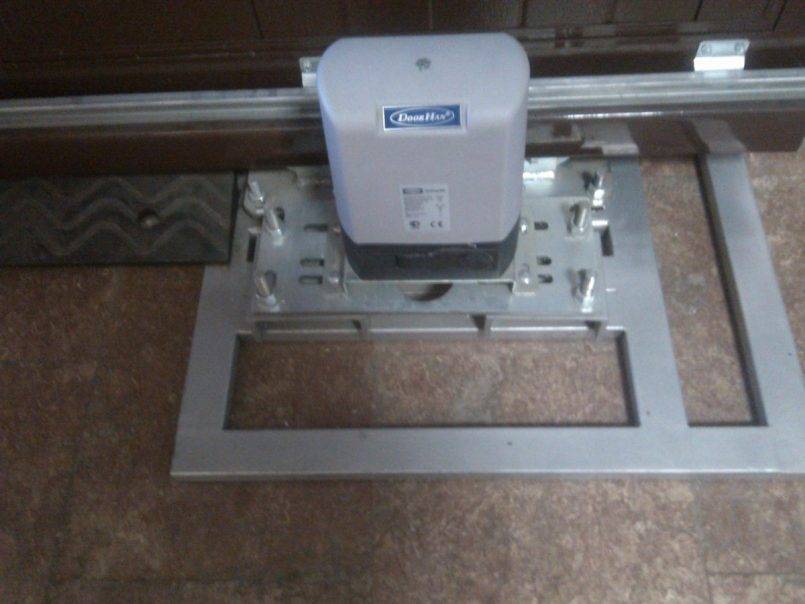

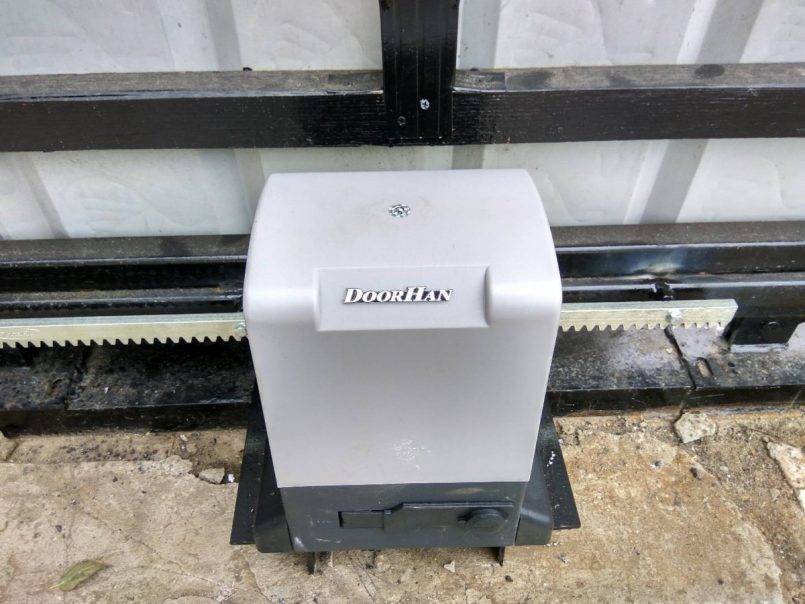

4. Doorhan.

Последняя торговая марка – российская. По надежности эта компания занимает высокие позиции в рейтингах.

Установка приводов

Принципиально монтаж приводов на разные типы ворот не имеет существенных отличий, то есть производится крепление привода и его подключение. Разберем схему выполнения монтажных работ на примере распашных ворот.

Работы по установке устройства производятся в следующем порядке:

1. на первом этапе, как и в большинстве случаев, определяется место установки привода и размечается область его крепления. Привод необходимо установить так, чтобы он не мешал работе другой фурнитуры (ручки, замки, петли и так далее) и имелась возможность его подключения к электропитанию;
2. подготавливаются отверстия для крепления удерживающих кронштейнов. В случае с монтажом линейного привода можно зафиксировать привод непосредственно на столбе забора, а в случае с установкой рычажного устройства потребуются дополнительные закладные, которые можно изготовить самостоятельно, например, из профильных труб;
3. производится фиксация привода;

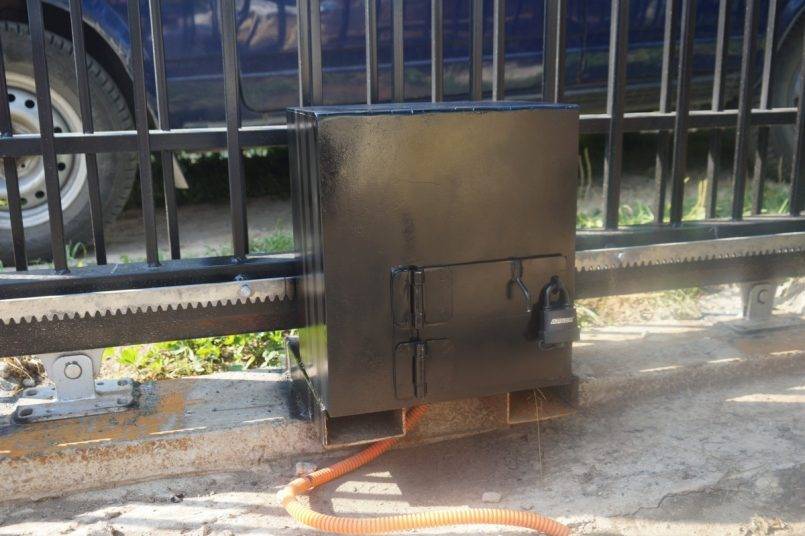

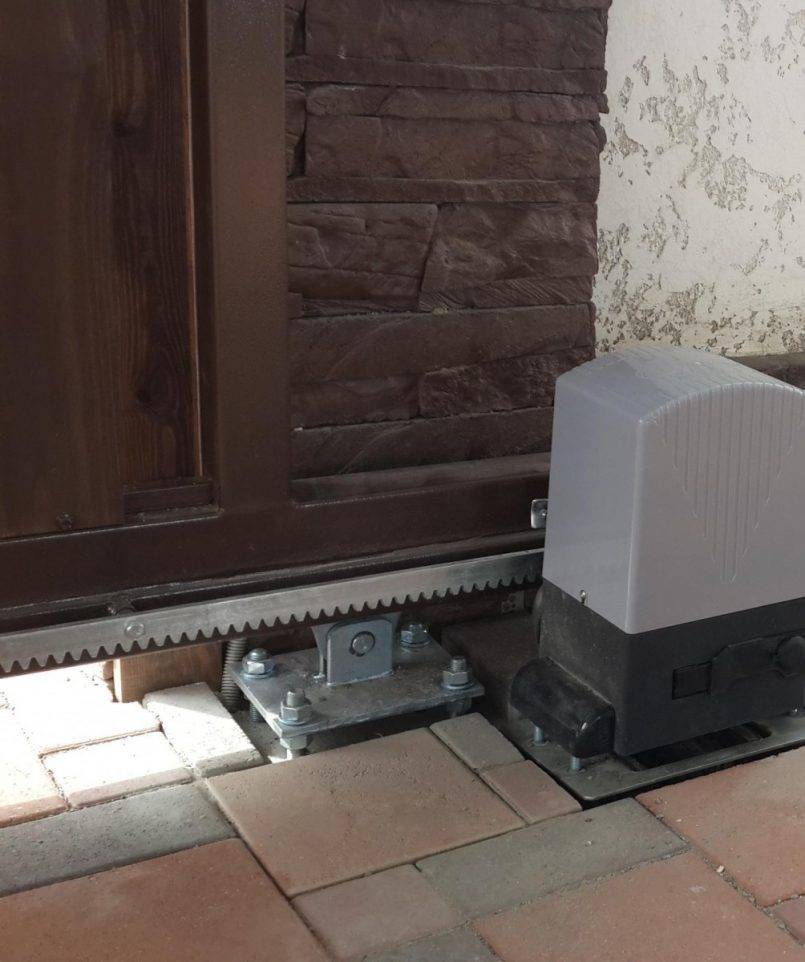

Фиксация привода к столбу забора

В большинстве случаев крепежные элементы поставляются в комплекте с приводом или кронштейнами, но целесообразнее проверить комплектность перед установкой.

1. подведение электрокабеля. Для сохранности и долговечности кабель рекомендуется прокладывать в пластиковых трубах, которые защищают от воздействия влаги, солнечных лучей и механических повреждений;
2. подключение электропривода. Для безопасной работы электроприбора подключение рекомендуется выполнять специальными зажимами, одновременно обеспечивающими и достаточный уровень изоляции. Схема подключения поставляется вместе с устройством;

Подключение электропитания привода и дополнительных элементов

1. установка по аналогичной схеме дополнительных элементов (заглушек, концевых уловителей, блока питания и так далее);
2. окончательная настройка оборудования (выполняется в соответствии с рекомендациями производителя);
3. проверка работоспособности и при необходимости устранение ошибок.

Процесс установки представлен на видео.

Установка привода позволяет пользоваться воротами в автоматическом режиме, что обеспечивает максимальное удобство.

Блоки управления привода CAME (инструкции):

Блок управления LB18 Блок управления LB35 Блок управления LB38 Блок управления LB54 Блок управления LB90 Блок управления LB180 Блок управления LBD2 Блок управления V0670 Блок управления LM21 Блок управления LM22 Блок управления ZA3N Блок управления ZA4 Блок управления ZBK-ZBKE Блок управления ZBX-7 Блок управления ZBX-6 Блок управления ZC3 Блок управления ZC4 Блок управления ZC5 Блок управления ZCX10 Блок управления ZE4 Блок управления ZE5 Блок управления ZG2 (ZC2) Блок управления ZL19 Блок управления ZL21 Блок управления ZL22 Блок управления ZL37 Блок управления ZL38 Блок управления ZL150N Блок управления ZL160N Блок управления ZL80 ZL80C Блок управления ZL90 Блок управления ZL170N Блок управления ZL180 Блок управления ZM2 Блок управления ZM3E Блок управления ZN1 Блок управления ZR100 Блок управления ZT4 Блок управления ZE5 New Блок управления ZL19N Блок управления ZLJ24 Блок управления ZT6-ZT6C Блок управления ZT5-ZT5C Блок управления ZR24 Блок управления ZC3C Блок управления ZF1N Блок управления ZL19NA Блок управления ZL92 Блок управления ZLJ14 Блок управления ZM3EP

Особенности монтажа и эксплуатации гаражных ворот

Конструкции можно установить самостоятельно или поручить эти работы опытной бригаде монтажников. Второй вариант выгоден сразу по нескольким причинам:

• установка гаражных ворот производится в течение 1-3 дней в зависимости от степени подготовки проема и сложности самой конструкции;
• на все работы предоставляется гарантия. Кроме того, платя профессионалам, Вы экономите средства и личное время. Качественный монтаж помогает избежать многочисленных переделок, которые обычно появляются при самостоятельной установке;
• также предлагаются услуги гарантийного ремонта и профилактики механизмов электропривода.

Основные моменты при выборе привода

Любой опытный и успешный человек без проблем может вам сказать, что детали играют важнейшую роль. Если посмотреть на фото привода для откатных ворот разных производителей, то довольно сложно будет найти значимые отличия. Все потому, что они скрываются внутри устройства, а потому могут менять характеристики прибора.

При желании можно найти и другие особенности, вроде наличие питания от сети или аккумулятора, но нас это сейчас не интересует.

С мощностью все должно быть предельно понятно – чем тяжелее ворота, тем мощнее должно быть устройство привода для откатных ворот, но даже здесь есть свои подводные камни.

Касательно погоды, то здесь важны как осадки, так и общий температурный режим в вашем регионе. Все дело в том, что некоторые модели могут испытывать определенные проблемы в климате вроде нашего, где зимой в отдельных городах температура может опускаться на 30-40 градусов ниже нуля.

Прежде всего температуры сказываются на основных цепях и механизмах, из-за чего определенные модели, выпущенные в других странах, иногда не очень хорошо работают в нашем климате.

Похожая ситуация и с жарой, но ее влияние при этом не столько велико, ведь перегрева все равно быть не должно, поскольку механизм работает не постоянно.

Остальные особенности, которые мы ранее отмечали уже, чаще всего выступают в виде бонуса, а потому обязательными не считаются. Далее хотелось бы рассмотреть названные нами пункты более детально.

Особенности эксплуатации

Тип автоматики подбирают в зависимости от вида ворот и частоты эксплуатации. Электродвигатель должен быть надежным, так как осуществляет несколько функций, помимо комфортного передвижения пешеходов и транспортных средств наружу и внутрь территории.

Механизм представляет собой систему контроля доступа не только частных, но и складных помещений. Таким образом, установка и эксплуатация электропривода возможна не только для жилых, но и для производственных участков.

Однако двигатель может быстро сломаться, если не соблюдать несколько основных правил эксплуатации:

• Производители не рекомендуют оставлять ворота полуоткрытыми. Такое положение усиливает нагрузку на электропривод, что чаще всего ведет к поломке. Необходима регулировка полного цикла распашки створок.
• Следует очистить территорию распашки ворот от лишних предметов. Посторонние объекты мешают раскрытию створки, что ведет к перегрузке и лишним затратам электроэнергии.
• В зимнее время года необходимо следить за чистотой нижней уплотнительной резины, которая располагается чуть выше уровня пола. Загрязнение или посторонние предметы могут затруднять распахивание ворот.
• Тросы требуют регулярную проверку и обслуживание. Чтобы избежать разрывов, специалисты рекомендуют своевременно заменять затертые и поврежденные детали.
• Производитель при покупке дает определенную гарантию на продукцию, которую можно заменить в случае несвоевременной поломки или бракованного устройства. Однако гарантия прекращает действовать в случае замены ворот или при самостоятельных неосторожных манипуляциях, которые привели к поломке оборудования.

​​​​​​Большинство неприятностей возможно исправить своими руками. К примеру, требующие регулярного обслуживания подвижные части можно смазывать время от времени. Предупредить износ металла и образование ржавчины возможно благодаря своевременному нанесению антикоррозийного покрытия.

Другие приводы секционного назначения

автоматика FaacD064D700D1000BFT

• Pegaso ‒ приводы, устанавливаемые на вал, рассчитанные на промышленное использование в условиях повышенной нагрузки
• Botticelli ‒ системы для стандартных ворот от небольших до средних (например, BFT Boticelli 3500 для полотна 13 кв.м)
• Argo ‒ усиленные, монолитные приводы, рассчитанные на промышленное использование
• Eos ‒ гаражная автоматика, сочетающая мощность и быстродействие.

Marantec

• российской компании DoorHan (автоматика Doorhan) — серии Shaft (промышленная автоматика с увеличенной интенсивностью) и Sectional для гаражей (цепная передача, простая установка, энергосберегающий режим)
• белорусской марки Аn-Motors — навальные устройства серии ASI для ворот промышленного типа и ASG для частных и общественных гаражей (например, модель ASG 600 с цепной передачей на полотно до 8,4 кв.м).

Что собой представляют ворота-рольставни

Ворота-рольставни по своей конструкции очень тяжелы для взлома

В качестве основы для рольставней используют алюминиевый или стальной профиль различной толщины. Алюминиевые изделия достаточно прочны, служат очень долго, не подвержены коррозии. Ламели конструкции плотно соединены, что повышает противовандальный эффект, а для увеличения прочности на них предусмотрены дополнительные рёбра жёсткости.

Конструкции из стального профиля самые прочные и лучше всего противостоят несанкционированному проникновению. Чтобы стальные рольставни не страдали от воздействия влаги, для них используют оцинкованный металл.

Дополнительное утепление конструкции предохраняет от потери тепла через ворота, с этой целью по периметру ворот закрепляют специальный теплоизолирующий материал. Он поможет сохранить в гараже благоприятную температуру даже при сильных морозах на улице.

Гаражные рольставни, производят 2 видов: с горизонтальным и вертикальным перемещением ворот. Возможно открытие конструкции вручную или с помощью автоматики. Роллетные ворота несложно установить, они просты в эксплуатации, и их можно размещать как снаружи, так и внутри гаражного проёма.

Типичные просчёты

Чтобы конструкция функционировало долго и надёжно, при работе нужно учитывать несколько нюансов. Существуют типичные ошибки, часто допускаемые начинающими монтажниками:

• Направляющие во время монтажа не выставлены по уровню. Отклонение от вертикальной или диагональной линии может стать причиной заклинивания полотна. Часто такая неприятность происходит летом, в это время металл нагревается и из-за этого увеличивается в объёме;
• Короб негерметичен, в результате в него попадает влага, что приводит к коррозии металлических элементов и уменьшению эксплуатационного срока механизма. Если у вас часто идут дожди, то между основанием короба и его крышкой желательно уложить уплотнитель;
• При закрывании полотна ворот им должны быть закрыты крепёжные болты. Иначе их будет несложно вывернуть, и защита конструкции станет минимальной. Если при монтаже у вас случился такой недостаток, то необходимо рассверлить головки винтов, чтобы сильно усложнить работу злоумышленникам. Конечно, при необходимости снять ворота-рольставни вам тоже придётся немного помучится, чтобы их выкрутить.

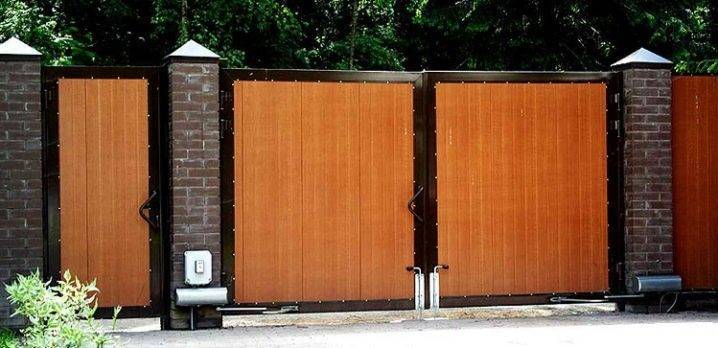

Виды приводов

Автоматика для ворот подразделяется на три типа:

• линейный;
• рычажный;
• подземный.

Требуется измерить расстояние между петлями и внутренней стороной несущей конструкции, чтобы четко определиться с выбором. Линейный электромеханизм используют при расстоянии меньше полутора сантиметров, что и определяет низкую цену данного привода. Рычажной тип устанавливается при промежутке от 1,5 до 3 см.

Настройка схемы предполагает установку комплекта оборудования, а не только монтаж электропривода. Для самостоятельной установки потребуется знать ширину створки ворот и ветровые колебания. Большинство потребителей опасаются осуществлять монтаж своими руками, однако внимательное отношение к деталям инструкции устранит все неприятности.

Линейный тип является самым распространенным на строительном рынке ввиду того, что обладает явными преимуществами:

• привод открывания и закрывания ворот может располагаться как в верхней части, так и в нижней;
• цикл открытия обладает замедленным действием, что обеспечивает несомненное преимущество линейного типа над рычажным;
• программирование системы на медленный ход увеличивает работоспособность и экономит электроэнергию;
• при прекращении подачи электрического тока легко производить открытие створок вручную.

Электромотор линейного типа устанавливают на дополнительные столбики, что экономит место на участке. Однако существенным минусом в данном случае является ограничение открытия ворот до 90º. Угол движения сковывает проезд широких автомобилей.

Среди электрических приводов не менее востребован рычажной механизм, который является оптимальным вариантом для установки своими руками. Монтаж производится легче благодаря его весу в 13,5 кг.

Рычаги работают независимо, поэтому данный тип механизмов не требует замедления. Он остается надежным на протяжении долгого срока эксплуатации, а также не ограничивает движение ворот, способствуя раскрытию створок до 120º. Монтаж конструкции производится лишь на массивные столбы, которые выдерживают рабочую отдачу. При этом, подобно линейному типу, рычаги устанавливают для единых створок весом до 600 кг.

Самым дорогим типом автоматических механизмов выступает подземная конструкция. Её преимущественно выбирают владельцы крупных участков, которые хотят сохранить гармоничный ландшафтный дизайн. Система, спрятанная под землю, сохраняет эстетичный стиль кованых ворот и прилегающей территории.

Под землей достаточно влажно, что требует дополнительной защиты механизма от повреждений. Избежать неприятных последствий удается благодаря использованию специального короба, вмещающего всю систему привода. Защита располагается на единой линии с проезжей частью прямиком под петлями створок. Данное месторасположение полностью скрывает действие механизма от посторонних глаз.

Преимущества незаметного механизма не заканчиваются. Конструкция позволяет увеличить угол раскрытия створок до 110 º. Отдельные комплекты или технические модификации позволят увеличить ширину открытия до 360 º. Внесенные изменения не затрагивают работу привода, который действует в установленном плавном и беззвучном движении.

Современные технологии позволили увеличить тягу для максимального веса створок в 900 кг шириной до 5 м. Однако установку системы лучше доверить специалистам. Нюанс заключается в том, что профессионал производит монтаж привода в соответствии с дизайном участка.

Виды

Автоматику секционных ворот можно разделить на:

гаражную (потолочные приводы, используемые в бытовых условиях);

Если вам когда-либо приходилось открывать тяжелые створки ворот в дождь или мороз, тогда вы понимаете основные преимущества наличия электропривода. Открывание ворот нажатием одной кнопки на пульте дистанционного управления, не оставляя салона автомобиля, является удобным, комфортным и безопасным. Именно поэтому сегодня многие решают установить автоматику. Современная автоматика может программироваться на:

1. полное или неполное открытие (режим «калитки»);
2. автоматическую блокировку;
3. освещение зоны въезда;
4. звуковые сигналы.

Практически все приводы оснащены функцией обнаружения препятствий, предотвращая закрывание конструкции, если в рабочей зоне находится какой-то объект. Также существует дополнительное оборудование (например, сигнальные лампы, фотоэлементы), которое повышает уровень безопасности работы систем управления конструкциями.

Возможности автоматизации

Вручную открывать и закрывать ворота гаража под дождем или во время снегопада — то еще удовольствие. Это знает каждый автовладелец. Желание автоматизировать процесс вполне закономерно. Автоматический подъем ворот секционного типа может быть реализован двумя способами:

• При помощи привода, закрепленного на потолке. С подъемным механизмом он соединяется тросами или цепями (зависит от производителей). Ставится при стандартном, пониженном и наклонном подъеме. Это вариант более дешевый, так как сам привод — самый обычный, большая мощность ему не требуется.

• Осевой привод. Устанавливается  сбоку от верхней оси, приводит ее во вращение. Более мощный и более дорогой вариант. Ставится если притолока достаточно высокая — для повышенного вертикального, стандартного подъема.

Как видите, выбор есть только при условии базовой комплектации со стандартным (средним) типом подъема. Во всех остальных случаях тип механизма определен параметрами проема.

Автоматическое открывание/закрывание секционных гаражных ворот может «стартовать» от различных устройств:

Пульта, расположенного на стене. Реализуется это просто — при помощи стандартных кнопок, через которые подается питание. Смысл в такой автоматизации — отсутствие физических усилий, хоть выходить под дождь из машины все-таки надо.

Брелка/пульта управления. В этом случае в пульте управления встроен радио-передатчик, в приводе — приемник. Работают они на определенной частоте

При выборе обратите внимание на частотный диапазон — он не должен перекрывать уже имеющиеся в пользовании устройства подобного типа.
Компьютера, смартфона. В этом случае в привод встраивается микропроцессор, который принимает и обрабатывает сигналы.

Из всех этих видов самый распространенный- брелки. Он относительно недорог, дает требуемую степень свободы.

Дополнительные элементы для расширения функционала

Каждый покупатель может дополнить конструкцию ворот на свое усмотрение, чтобы использование стало еще более комфортным. Один из таких дополнительных элементов – калитка.

Калитки открываются только наружу и могут комплектоваться линейными доводчиками, вмонтированными датчиками положения, козырьками для защиты от дождя, антивандальными ручками из металла, устройствами для исключения провисания створок. Калитка может быть с плоским порогом (высота 20 м), высоким или в стандартном исполнении (145 и 100 мм соответственно). От попадания пыли внутрь помещения надежно защитит двойная щетка, установленная в нижней секции калитки.

Секционные ворота с калиткойКалитка с высоким порогом

«Умная» автоматика не позволит открыть ворота, если будет распахнута дверь калитки. Это гарантирует дополнительную безопасность и надежность всей конструкции в целом.

Калитка в гаражные ворота

Калитка позволяет экономить ресурсы секционных ворот (у каждой заводской конструкции есть определенный запас прочности, выражающийся в гарантированном числе подъемов и опусканий створки). Если необходимо просто попасть внутрь гаража, не обязательно приводить в движение подъемный механизм ворот. Таким образом, не только экономится электроэнергия, но и тепло остается внутри помещения.

Гараж на два автомобиля. Ворота с калиткой и без

Обрамление калитки обычно предлагается в двух оттенках: серебристом и сером. Впрочем, всегда можно заказать окрашивание в любимый цвет.

Встроенная калитка, вид изнутри

Не нравится калитка? Смело устанавливайте боковую дверь. Входная конструкция монтируется в отдельный проем рядом с воротами. Выгодные преимущества двери:

• многообразие типов монтажа;
• широкая цветовая палитра дверей, коробок, фурнитуры;
• возможность дополнить дверное полотно классическими или панорамными окнами, доводчиком, вентиляционными решетками.

Тандем ворот и двери дополнит и украсит фасад здания.

Секционные ворота и боковая дверь

В классическом варианте секционное полотно глухое, но если необходимо снизить расходы на освещение гаража в дневное время, то стоит выбрать ворота с окнами.

Так, например, компания «Алютех» предлагает круглые (диаметр 322 мм), квадратные (322х322 мм) и прямоугольные (522х322 мм) окна с акриловым однокамерным стеклопакетом толщиной 18 мм.

Дополнительные декоративные элементы для прямоугольных окон:

• комплект вставок «рассвет»;
• вставка «прямой крест».

Оконные рамы и вставки изготавливаются белого и коричневого оттенков.

Цены на ворота

ворота
Декоративные накладки на окнаВоротное полотно и дополнительная дверь оснащены окнами. Для декорирования применены вставки «рассвет»

Не стоит забывать о замках. Элемент, который часто входит в базовую комплектацию – задвижка. Актуально при наличии дополнительного входа в гараж, так как задвижку можно закрыть и открыть только изнутри помещения.

Задвижка для запирания ворот изнутри

Замок «Антипаника» для калитки позволит открывать ее изнутри простым нажатием ручки, даже если снаружи замок был закрыт на все обороты.

Устройство экстренного открывания дверей для секционных ворот

Чтобы открывать и закрывать ворота, находясь на улице, лучше выбрать замок ригельного типа или установить комплект автоматики. Например, комплект автоматики Alutech An-Motors серии ASG обойдется в 9360 – 10 490 рублей.

Замок ригельного типаПривод AnMotors ASG 600 3KIT-L

Современная автоматика работает даже при температуре минус 20 градусов.

Если в регионе наблюдаются частые перебои с электроснабжением, рекомендуется установить внешнюю разблокировку электропривода (например, «Алютех» предлагает комплект механизма разблокировки в качестве дополнительно опции всего за 915 рублей). Установив этот элемент, можно быть полностью уверенным, что ворота не будут заблокированы при очередных перебоях электроэнергии. Впрочем, если в гараж есть дополнительный вход, то открыть ворота будет легко с внутренней стороны.

Механизм разблокировки электропривода

Секционные ворота

В основе данной конструкции лежат соединенные между собой секции, образующие единую створку. Данные секции соединены подвижными шарнирами. Особенность функционирования таких ворот состоит в гибкости, ведь в процессе открывания секции постепенно поднимаются, за счет чего освобождается проезд. Собранные вверху части складываются в специально предназначенное для этого место над проемом и не занимают много пространства. Сильной стороной секционных ворот является минимальная требовательность к ширине гаража, пространству перед ним или внутри него.

Мягкий роликовый механизм отвечает за бесшумное функционирование ворот. Также открыванию таких ворот не будут мешать излишние осадки или земля. В основном секции изготавливают из алюминиевых или стальных сэндвич панелей, которые заполнены специальным полиуретаном. Это дает хорошую прочность, высокую теплоизоляцию и звукоизоляцию.

Производители секционных ворот предлагают разнообразный выбор материалов и обшивок с целью удовлетворить самого утонченного потребителя. Дополнительно к внешнему виду есть возможность оснастить их различными устройствами для дистанционного управления и повышенной автоматизации. Также можно установить различные средства защиты от взлома.

Плюсы:

• нетребовательны к характеристикам помещения;
• высокая теплоизоляция и звукоизоляция;
• широкий выбор отделки.

Минусы:

• дороговизна изделия;
• сложность конструкции;
• доступность к взлому.
