Схема разводки электропроводки дома и квартиры

Способы прокладки

Прокладку своими руками электрических проводов в помещениях можно осуществить открытым либо закрытым способом. Но если проводку в деревянном доме рекомендуется монтировать по первому варианту, то в квартире практически всегда используется второй. Для этого стены в комнатах придется штробить перфоратором либо прорезать каналы для кабелей в бетоне или кирпиче болгаркой. Зато потом вся электропроводка оказывается укрытой от глаз отделкой, что выглядит даже на фото более эстетично.

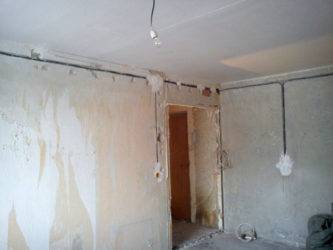

Варианты прокладки проводки в квартире по потолку и по полу

Открытый

У наружного способа преимущества следующие:

1. Дешевизна монтажных работ.
2. Простота самостоятельного монтажа.
3. Упрощенная возможность переделки разводки и формирования новых линий.

Но при таком варианте электромонтажа провода остаются на виду и могут быть по неосторожности повреждены. В квартире разводку электропроводки открытым вариантом рекомендуется делать только в крайнем случае

Лучше потратить время и силы на штробление бетонных и кирпичных стен, но сделать все более красиво и безопасно.

Скрытый

Среди достоинств скрытого электромонтажа проводов числятся:

1. Более высокая безопасность и долговечность проводки.
2. Меньший риск возникновения пожара при перегреве и оплавлении проводов.
3. Эстетичный вид интерьера.

Однако за эти плюсы приходится платить большой трудоемкостью и увеличением цены монтажа электропроводки, а также сложностями при ремонте.

Размер сечения проводов для открытого и закрытого монтажа электропроводки

Способы разводки проводов и кабелей

Выбор способа распределения проводов в домашней электрической сети очень серьезное и ответственное мероприятие. От этого во многом зависит, как в дальнейшем будет функционировать все электрооборудование квартиры.

Наиболее популярным способом разводки проводов считается подключение всех составляющих электрической сети через распределительные коробки. Такая монтажная схема предусматривает электрический щиток, устанавливаемый вне квартиры на лестничной площадке. В нем устанавливается электросчетчик и автоматические выключатели. Далее, от щитка прокладывается кабель с определенным сечением, который заводится в квартиру. От него с помощью распределительных коробок провода разводятся в каждое помещение по заранее составленной схеме.

Другой способ предполагает соединение звездой. При таком подключении каждая точка – розетка или осветительный прибор – питаются от отдельной кабельной линии. Каждая линия включается непосредственно в щиток, в большинстве случаев, совместно с отдельным автоматическим выключателем. Данный тип разводки отличается значительным увеличением количества проводов и кабелей, а также трудозатрат по их обустройству. В конечном итоге проект становится дороже. Однако, если полностью учесть все положительные и отрицательные стороны, то можно сделать вывод, что такая система значительно надежнее обычной и позволяет контролировать каждый элемент в электрической цепи.

Более дешевым подключением считается система «шлейф». Она похожа на вариант «звезда» и отличается возможностью подключения к одному кабелю сразу нескольких потребителей. Такой способ применяется в соответствии с индивидуальными особенностями помещений и всей квартиры. В любом случае, каждый из этих способов редко используется в чистом виде. Как правило в схемах применяются комбинированные варианты, что позволяет получить максимально эффективную и безопасную разводку домашней электропроводки.

Монтаж

Соединение проводов выполняется в специальных коробках и распределительных блоках. Отрезок, который заводится в коробки, должен откусываться с небольшим запасом, 60-65 мм будет достаточно. Если со временем контакт испортится или подгорит, можно будет без проблем вырезать поврежденный кабель и восстановить соединение. На выходах из распределительных коробок на расстоянии около 50 мм проводники крепятся к стенам.

Все розетки и выключатели устанавливают на специальную подложку, толщина которой должны быть больше на 10 мм от толщины стенок изделия. Если устанавливаются розетки или выключатели старых образцов, то такую прокладку можно самостоятельно вырезать из дерева или пластмассы. Сначала на поверхность стены крепится основание, после на него устанавливается изделие.

Все правила и рекомендации составлялись высококвалифицированными специалистами и нацелены на обеспечение безопасной работы электросети. Если принято решение самостоятельно заняться монтажом открытой проводки, то знание этих требований обязательно.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Вариант #1 — разводка типа «звезда»

«Звезда» удобна для прокладки электропроводки в квартирах студиях или однокомнатных квартирах. Ее особенность заключается в том, что к каждой электроточке проводится отдельная кабельная линия, замыкающаяся на центральный электрощит.

Минус такой разводки – большие затраты на длину используемого электрокабеля и установка электрощита большого размера. Плюсом считается возможность контролировать работу каждого элемента домашней электросети.

При такой схеме электропроводки в случае неисправности работы одной из электроточек нет необходимости проверять полностью всю домашнюю электросеть

Вариант #2 — разводка типа «шлейф»

«Шлейф» похож по принципу на предшествующую схему, но при этом на одну линию электропровода могут замыкаться несколько выходящих электроточек. Такой формат разводки будет более экономным и может использоваться в квартирах с любым количеством комнат.

Также такой тип разводки дает возможность быстрее находить неисправности в случае отказа работы одной из электроточек, так как они разбиты и заведены каждая на свою линию. Но, стоит понимать, что нагрузка на автомат будет увеличиваться в зависимости от количества заведенных на одну линию электроточек.

Шлейфовый метод разводки считался основным при строительстве в 20 веке. Он экономил длину электрокабеля, при этом сохраняя возможность проверки определенного направления в случае неисправной работы одной из электроточек

Вариант #3 — распределительные коробки

Использование распредкоробок – наиболее современный метод прокладки электропроводки в квартире. Принцип заключается в проведении от основного электрощита мощных жил электропроводки к каждой из комнат, где в распредкоробке происходит перераспределение линий электропроводки по точкам.

Для создания оптимальной электросети внутри квартиры стоит использовать одновременно все типы разводок. Так, например, выводы для электротехники большой мощности и электроплиты лучше выполнить в варианте «звезда», электроприборы в коридоре обеспечить подачей сети через разводку типа “шлейф”, а свет, выключатели и розетки в жилых комнатах можно выполнить используя распределительные коробки.

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:

1. В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
2. Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
3. Поворот трассы должен осуществляться только под прямым углом.
4. Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
5. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
6. Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
7. В каждой комнате должна быть обязательно распределительная коробка.
8. Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
9. В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.

Наверняка вам будут полезными эти статьи:

• схема электропроводки в трехкомнатной квартире;
• схема электропроводки в однокомнатной квартире.

Этапы замены проводки

Сигналом о необходимости проведения монтажа новой проводки служат следующие признаки:

• Стены пробивает током;
• При включении нескольких бытовых приборов, постоянно выбивает пробки;
• Розетки искрятся и оплавляются;
• Присутствие специфического запаха гари.

Кроме этого, установка мощных бытовых приборов (бойлер, стиральная и посудомоечная машина и другие), также может требовать прокладки отдельных линий.

Замена электрики в “хрущевках” выполняется поэтапно.

1. Расчет сечения электрического кабеля. Для этого нужно определить суммарную потребляемую мощность всеми электроприборами и оборудованием, плюс 20-30% запаса.
2. Выбор и покупка всех элементов электропроводки. Это могут сделать заказчики самостоятельно или заказать у специалистов. Второй вариант является более предпочтительным, так как многие мастера имеют персональные скидки в строительных гипермаркетах и специализированных магазинах, а также лучше ориентируются в производителях.
3. Составление актуальной схемы.
4. Полное обесточивание квартиры.
5. Демонтаж старой проводки.
6. Дополнительное штробление стен (при необходимости), установка выключателей, евророзеток, распределительных коробок, автоматов.
7. Прокладка кабеля и поочередное подключение, согласно составленной схемы.
8. Подключение электроавтоматов.

Для чего нужна схема разводки электричества

Если нет желания постоянно менять отделку стен, чтобы покрывать кабели в различных местах, рекомендуется нарисовать чертежи всех важных электрических объектов до отделки квартиры или возведения дома: розетки, выключатели, распределительные щиты с УЗО, осветительное оборудование. Основная задача — разбить кабели на отдельные схемы, чтобы рационально разделить нагрузку, создать системы обеспечения безопасности и управления и, в конце концов, принять все меры для обеспечения комфорта.

При создании схемы требуется брать во внимание следующие факторы:

• Автоматическая защита установлена ​​в распределительном электрощите. Работа подавляющего большинства бытовых приборов и безопасность пользователя зависима от ее качества и правильной установки.
• Провода и кабели должны быть с правильным сечением и обладать достаточными изоляционными характеристиками.
• Выключатели с контактами хорошего качества и безопасным корпусом.
• Основными элементами в частном доме являются устройство входа и шнур питания от устройства к щиту. Необходимо использовать автоматические выключатели для регулирования потребляемой мощности и, при необходимости, отключения всего электропитания в доме.
• Счетчик обычно располагается сразу после места установки автомата.

Общие правила монтажа электропроводки

Документом, определяющим требования к монтажу электропроводки и любого другого электрооборудования, является ПУЭ — «Правила Устройства Электроустановок».

Основные правила устройства внутренней электросети в квартире:

1. Разводка и соединение кабелей производятся внутри распределительных коробок с тщательным изолированием мест соединения.
2. Счётчики, распределительные коробки, розетки и выключатели должны быть легкодоступны.
3. Выключатели монтируются на участке стены, не закрываемом дверным полотном в открытом положении (со стороны ручки двери).
4. Существует 2 стандарта высоты расположения выключателя от пола – «советский» (160 см) и «европейский» (90 см), к применению допустимы оба.
5. Розетки при подводе провода снизу устанавливаются на высоте не более 1 м, ориентируясь на удобство использования, при подключении к сети сверху – от 1 до 1,5 м. В детских комнатах квартир в целях обеспечения безопасности допускается располагать розетки выше — на высоте 1,8 м, исходя из стандарта для помещений учреждений с пребыванием детей.
6. Розетки и выключатели размещают не ближе 50 см от газопровода.
7. Расположение участков проводки на стенах должно быть ортогональным (вертикальным или горизонтальным) – это облегчит отслеживание кабелей при выполнении мелкого ремонта (сверление отверстий, штробление).
8. Электропроводка не должна контактировать с металлическими элементами строительных конструкций (арматура, закладные детали).
9. При монтаже в одну штробу нескольких кабелей с однослойным изолированием каждый из проводов должен быть помещён в гофрочехол.
10. Вертикальные участки проводки должны располагаться от дверных и оконных проёмов на расстоянии не менее 10 см.
11. Горизонтальные участки проводки располагают не ближе 15 см от плит перекрытия.
12. Расстояние от кабеля до труб газопровода должно быть не менее 0,4 м.

Как правильно выполнить разводку электрической проводки

Вариант схемы для частного дома

Чтобы правильно выполнить разводку электрики, понадобится:

1. Выбрать тип разводки – в распредкоробке, в виде звезды или шлейфа.
2. Составить план электрики. Выполняется в 2-х экземплярах, в первом должен быть план выключателей и точек освещения, во втором – розеток.
3. Вычислить количество потребителей.
4. Вычислить количество розеток.
5. Разбить потребителей электросети на группы с указанием потребляемого тока и выделением отдельного автомата на 25-32 А.
6. Создать схему расположения выключателей (90 см от пола) и розеток (слева от двери, в прихожей – на высоте 40 см, на кухне – на высоте от 95 до 115 см).
7. Начертить план проводки с подключением к электрощитку. Кабели не должны пересекаться, быть на расстоянии 15 см от пола и 1 м от оконных и дверных проемов.
8. Подсчитать метраж кабеля и количества автоматов.

Требования, правила, нормы

В квартире или доме разводка электрики производится только в соответствии с регламентами ПУЭ и соблюдением норм безопасности.

Выбор кабеля

Образцы кабеля ВВГ различного сечения

Для предотвращения возгорания проводки, травм человека и поломок бытовой техники по требованиям ПУЭ используют:

• провода ВВГ-2 или ВВГ-5 сечением 6 мм2 – подключение квартирного ввода к распредщиту;
• кабель ВВГ-3 сечением 2,5 мм2 – основные линии сети и подводка к розеткам;
• провод ВВГ-3 сечением 1,5 мм2 – выключатели и осветительные устройства.

Сечение проводов позволяет выдержать максимально допустимую нагрузку.

Расположение элементов электросети

СНиП 23-05-25 указывает:

• монтаж выключателей производят на расстоянии 10 см от двери со стороны ручки;
• на каждые 6 квадратов устанавливают одну розетку, за исключением кухни;
• в ванной комнате используются приборы с влагозащитой IP44, подключенные через УЗО, на расстоянии 60 см от душа и раковины;
• розетки от газовой трубы удаляют на 50 см, от иных коммуникаций – на 4 см.

Минимальное удаление розеток от окна, двери, пола – 10 см, от потолка – 20 см.

Проводка, разводка, защита

Наружную проводку прокладывают в кабель-каналах

СНиП устанавливает следующее:

• прокладка кабеля осуществляется только по горизонтали или вертикали;
• скрытые провода монтируют под полом, в пустотах бетонных плит, маскируют штукатуркой или рукавом из металла;
• наружные линии проводят в кабель-каналах;
• защитные автоматы на 10 А подключаются на освещение, на 16 А – к розеткам, на 25 А – к мощной бытовой технике;
• качественный УЗО должен срабатывать при токовой утечке в 100 мА;
• разводка осуществляется шинами, радикальным и комбинированным способом.

Вариант разводки электропроводки в двухкомнатной квартире панельного дома

В качестве примера можно посмотреть схему электропроводки для двухкомнатной квартиры в панельном доме стандартного двадцать первого проекта. В таком панельном доме, называемом еще бескаркасным, практически все элементы дома, даже внутренние перегородки были несущими, поэтому штробить отдельные каналы под укладку электропроводки было нельзя.

Согласно схемы вся электропроводка делится на три основные группы:

1. Освещение и розетки в комнате 1 и 2. В каждую из комнат на контактную коробку заводилась своя пара ноль и фаза от распределительного щита, что позволяло отключить электроснабжение и выполнить ремонт и обслуживание проводки, используя, например, светильник-люстру в коридоре;
2. Освещение и электропитание розеток в коридоре организовано по тому же принципу с выведением своей питающей пары на распределительную коробку, находящуюся у входной двери. К этой же коробке подключалась проводка звонка и дежурного освещения;
3. Третья группа — светильники и розетки для кухни. В панельных высотках, не имеющих централизованного газоснабжения, устанавливались электрические кухонные плиты, поэтому для кухни использовался кабель с сечением не менее 4мм 2 ;
4. Последняя группа – ванная и туалет. Электропроводка на вспомогательные помещения подключалась к входному щитку напрямую, без использования распеделительной коробки.

А так выглядит реальная разводка проводов в двухкомнатной квартире, зарисованная владельцем помещения.

Вместо построения четырех независимых веток электропроводки строителями выполнено две линии. Одна из них, отмеченная красным, использовалась для питания комнаты №2, кухни и туалета с ванной комнатой. Синяя ветка электропроводки питала комнату №1 и коридор. Половина идей и задумок, заложенных в схеме электропроводки для панельного дома, упрощены до максимума.

А так выглядит современная схема электропроводки после ремонта и переделки с заменой полутора миллиметровой алюминиевой лапши в штатных каналах плит панельного дома на ВВГ-3.

Рассмотрим несколько вариантов отрытой проводки на примерах

Лофт открытая проводка. Эта модная тенденция позволяет не только быть в тренде, но и сэкономить на эстетической составляющей. То есть, вы просто укладываете промышленный гофр, не заботясь о соответствии цвета и формы (в этом и есть стиль лофт). Крепления и материалы могут быть самыми дешевыми, главное — надежность.

Хотя помещения, отделанные под заказ, могут выглядеть и оцениваться весьма недешево. Но технология монтажа открытых электропроводок к этому не имеет никакого отношения.

Еще одна тенденция, которая отнимает много средств — ретропроводка. Если вы готовы приобретать дорогостоящие аксессуары (провод в оплетке из стекловолокна стоит на порядок дороже обычного), можно выполнить электромонтаж красиво и безопасно.

Вся фурнитура сделана из керамики. К слову сказать — один из лучших диэлектриков с точки зрения пожарной безопасности. Организовывать общие жгуты и кабельные короба нет смысла. Винтажный дизайн как раз говорит о том, что чем больше проводов, тем более стильно выглядит помещение.

Кроме того, стиль ретро предполагает прокладку проводов в металлических трубах. Для деревянных помещений самое то: и красиво, и пожаробезопасно, и проводка надежно защищена от механического воздействия.

А если эти самые трубы еще и подсоединить к защитному заземлению, вы можете не беспокоиться, что проводка пробъет фазу на корпус трубы.

Не менее эстетично можно организовать открытую проводку в кабельных коробах. Это вообще классика. Изначально, профтрубы применялись лишь для оптимизации жгутов с большим количеством проводов. А сегодня это способ прокладки одиночных кабелей.

К тому же, современный дизайн этих аксессуаров позволяет вписать короб в любой интерьер.

Хотите — контрастный белый цвет. А нет — подбирайте кабельный короб с отделкой под дерево: выбор в магазинах огромный.

Укладка проводки в коробе имеет неоспоримые преимущества:

• Открыв крышку, вы всегда сможете добавить новый проводник (если это не противоречит ограничениям ПУЭ).
• Провода в коробе можно использовать без внешней оболочки — опять же, экономия.

Никаких стяжек, крепежных клипс, красивой укладки. Главное — чтобы не было узлов и заломов провода. Остальное скроется под крышкой.

Немного сложнее обстоит дело с так называемыми электротехническими плинтусами.

При единственном недостатке: невысокая вместительность, плинтус для открытой проводки фактически может заменить штробление.

Используя эту технологию совместно с прокладкой кабеля за подвесным потолком, вы вообще можете оставить стены нетронутыми. При этом вся электропроводка будет заменена.

С чего начинать замену электропроводки в хрущевке

Структурная схема электропроводки квартиры

На подготовительном этапе составляется план-схема новой проводки в двухкомнатной квартире. Он согласовывается в БТИ и Энергосбыте. Подготовка также включает:

1. Визуальный осмотр линии на предмет видимых повреждений.
2. Составление чертежа с электрическими системами всего дома.
3. Закупка расходных материалов – розеток, кабелей, выключателей, коробок.
4. Поиск нужных инструментов – перфоратора, болгарки, индикатора, бокорезов, уровня, фонаря, монтажного ножа, пассатижей, паяльника, тканевой изоленты.

Провод с припусками покупайте после проведение замеров длины трассы.
