Особенности проектирования вентиляционных систем

Энергосбережение

В целях экономии энергоресурсов в проекте применены следующие решения:

все наружные ограждения (стены, покрытия, окна) выполнены с учетом условий энергосбережения в соответствии со СНиП 23-02-2003 (Конструкции ограждений приведены в архитектурно-строительном разделе проекта);

для всех систем, потребляющих тепло (теплоснабжения систем вентиляции, тепловентиляторов, воздушно-тепловых завес, отопления) в тепловом пункте и локально в помещениях предусматривается автоматика, сокращающая подачу тепла в зависимости от температуры наружного воздуха и теплопоступлений здания;

предлагается применить для систем отопления офисов автоматику “день-ночь” сокращающую подачу тепла в зависимости от времени суток и дня недели;

каждый радиатор и конвектор оснащается термостатической головкой для количественного регулирования параметров теплоносителя и позволяющей экономить тепло систем отопления, утилизируя теплопоступления от других временных источников (электроосвещение, оргтехника и др); включение систем воздушно-тепловых завес и тепловентиляторов осуществляется автоматически по показаниям датчиков температуры, а также сблокированы с открытием-закрытием дверей и ворот;

ОБОРУДОВАНИЕ И МАТЕРИАЛЫ

Все оборудование и материалы, используемые для строительства Многофункционального комплекса, должны быть:

– сертифицированы для применения на территории Российской Федерации;

– соответствовать требованиям тендерной документации;

– согласовано представителями Заказчика и подрядчика.

В проект указать/ рекомендованные производители и марки оборудования и материалов, соответствующие тендерной документации. Возможность замены оборудования, применяемого в проекте, на аналогичное по техническим параметрам только три выполнении вышеуказанных условий.

  • Назад

  • Вперёд

Теплоснабжение приточных установок

Системы теплоснабжения обслуживает калориферы центральных кондиционеров и приточных установок с температурным графиком 95°С-70°С. Каждая приточная установка подключается к системе теплоснабжения с использованием двухходового клапана с электроприводом. Первые ступени подогрева центральных кондиционеров и приточных установок подключаются с использованием локальных циркуляционных насосов для предотвращения обмерзания калориферов. Калориферы второго подогрева в установках с увлажнением воздуха также подключаются с использованием двухходовых клапанов для контроля температуры подающего воздуха.

Над центральными входами проектируются электрические воздушно-тепловые завесы. Над въездами в гараж проектируются водяные воздушно-тепловые завесы. Водяные воздушно-тепловые завесы должны быть подключены к системе теплоснабжения приточных установок и оборудованы двух-ходовыми клапанами с электроприводами и циркуляционными насосами для каждой группы установок. Работа двух-ходовых клапанов должна управляться датчиками температуры воздуха, температуры обратного теплоносителя и должна быть сблокирована с воротами. Датчики температуры воздушно-тепловых завес должны быть установлены на температуру в помещении въездов в гараж на +10 % в холлах на +16°С. На всех стояках и протяженных ответвлениях должны быть установлены балансировочные клапаны. Во всех высших тючках должны быть установлены воздухоотводчики, а в низших точках спускные клапаны. Запорная арматура устанавливается на всех стояках и протяжённых ответвлениях для проведения регламентных работ.

Задачи, решаемые при проектировании

Специалисты компании при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:

  1. В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
  2. Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
  3. Третьей задачей проектирования является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
  4. На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.

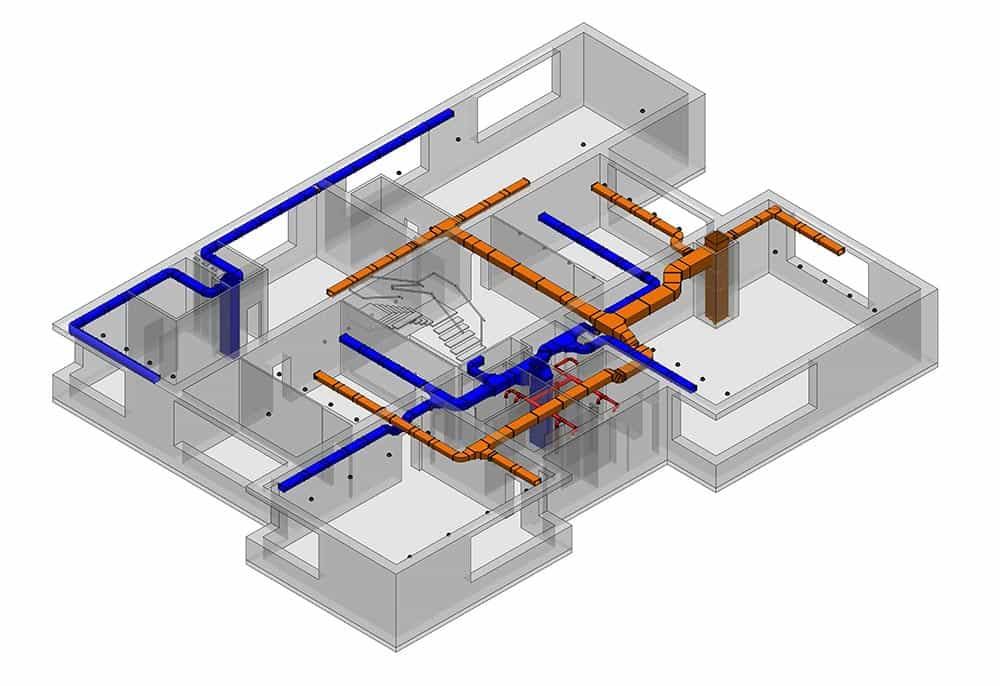

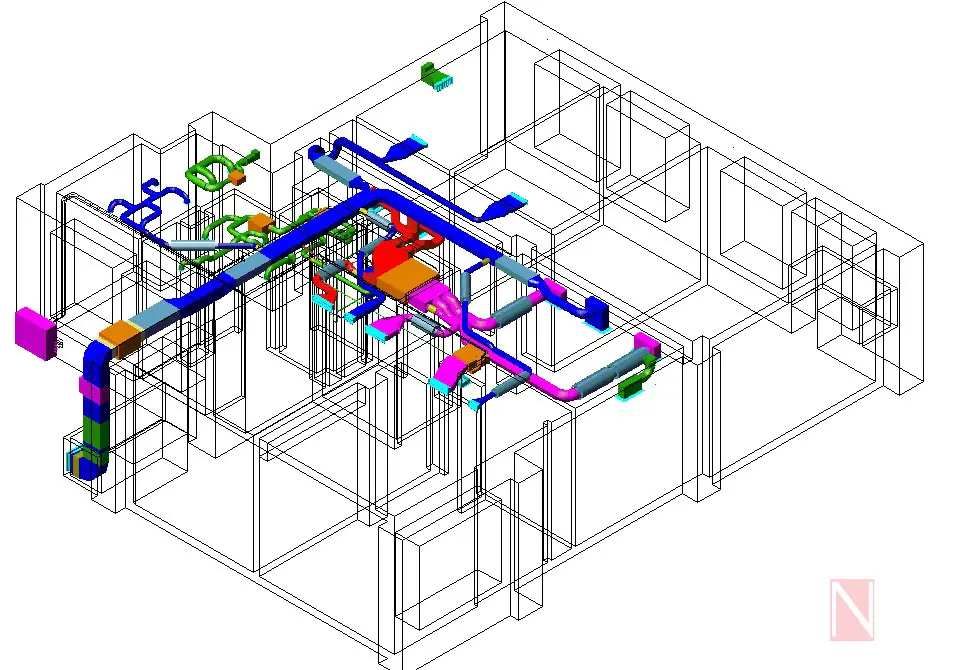

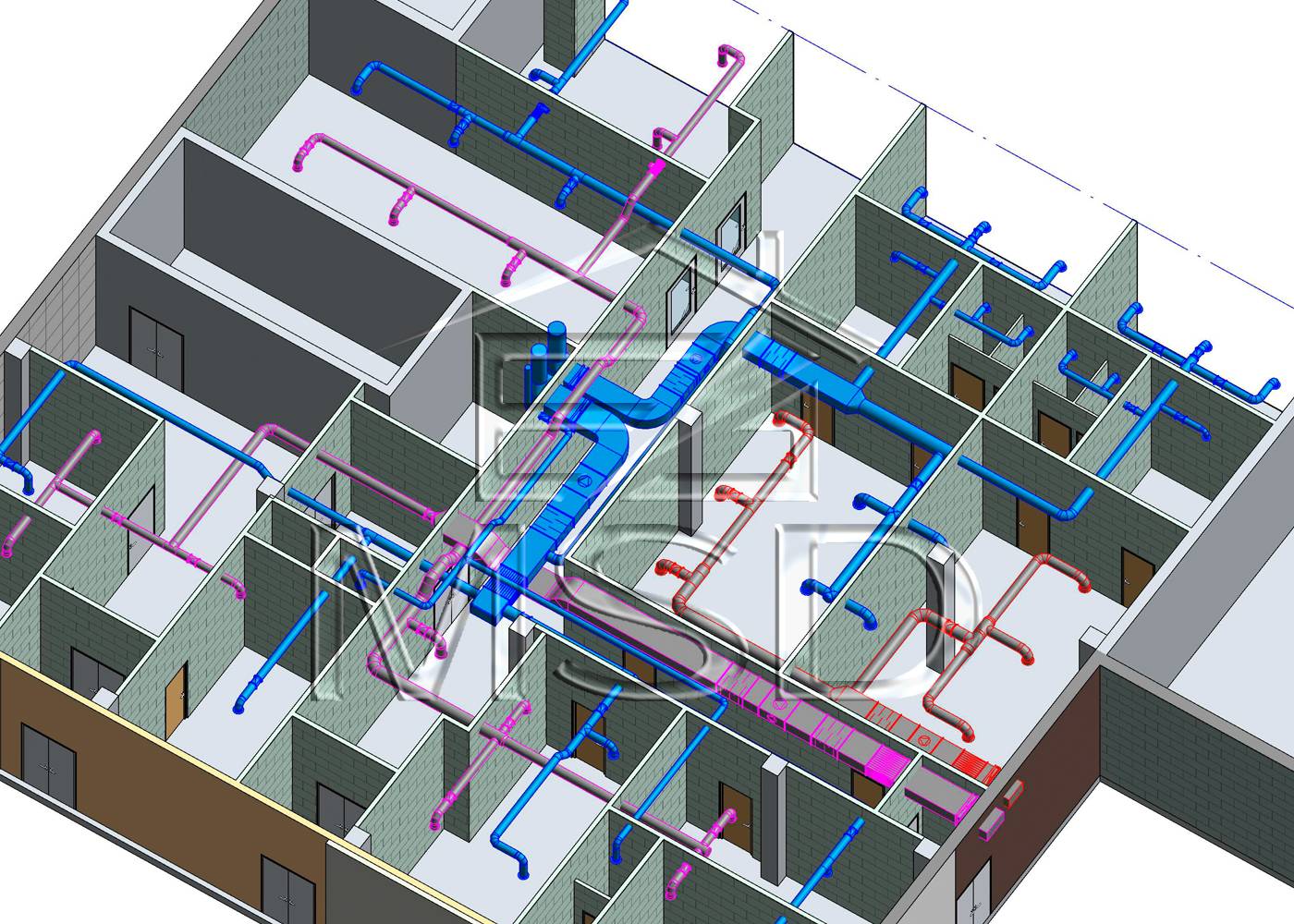

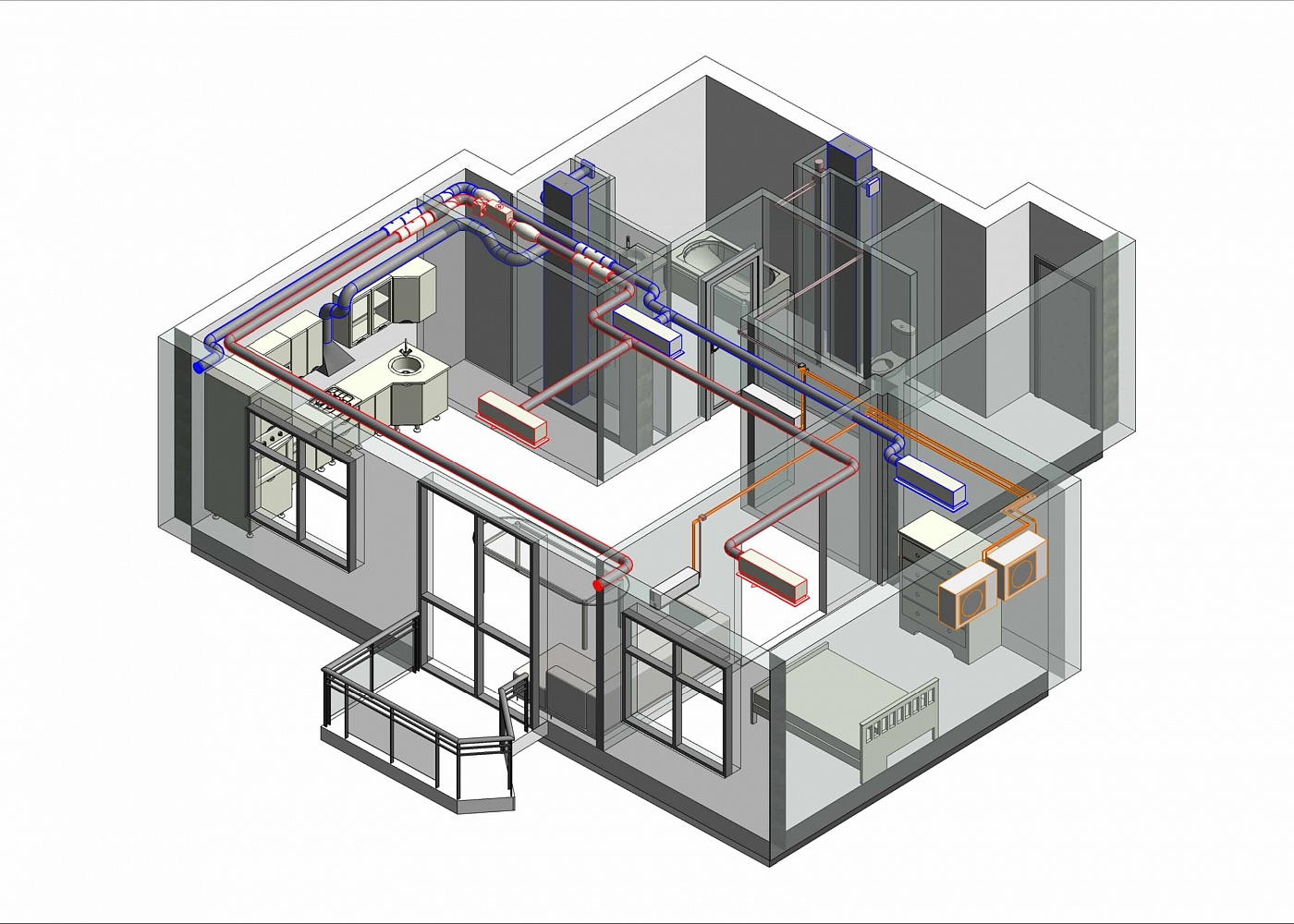

Приблизительно так выглядит спроектированная система вентиляции здания

Низкий шум и вибрации

Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.

Климат-контроль и энергосбережение

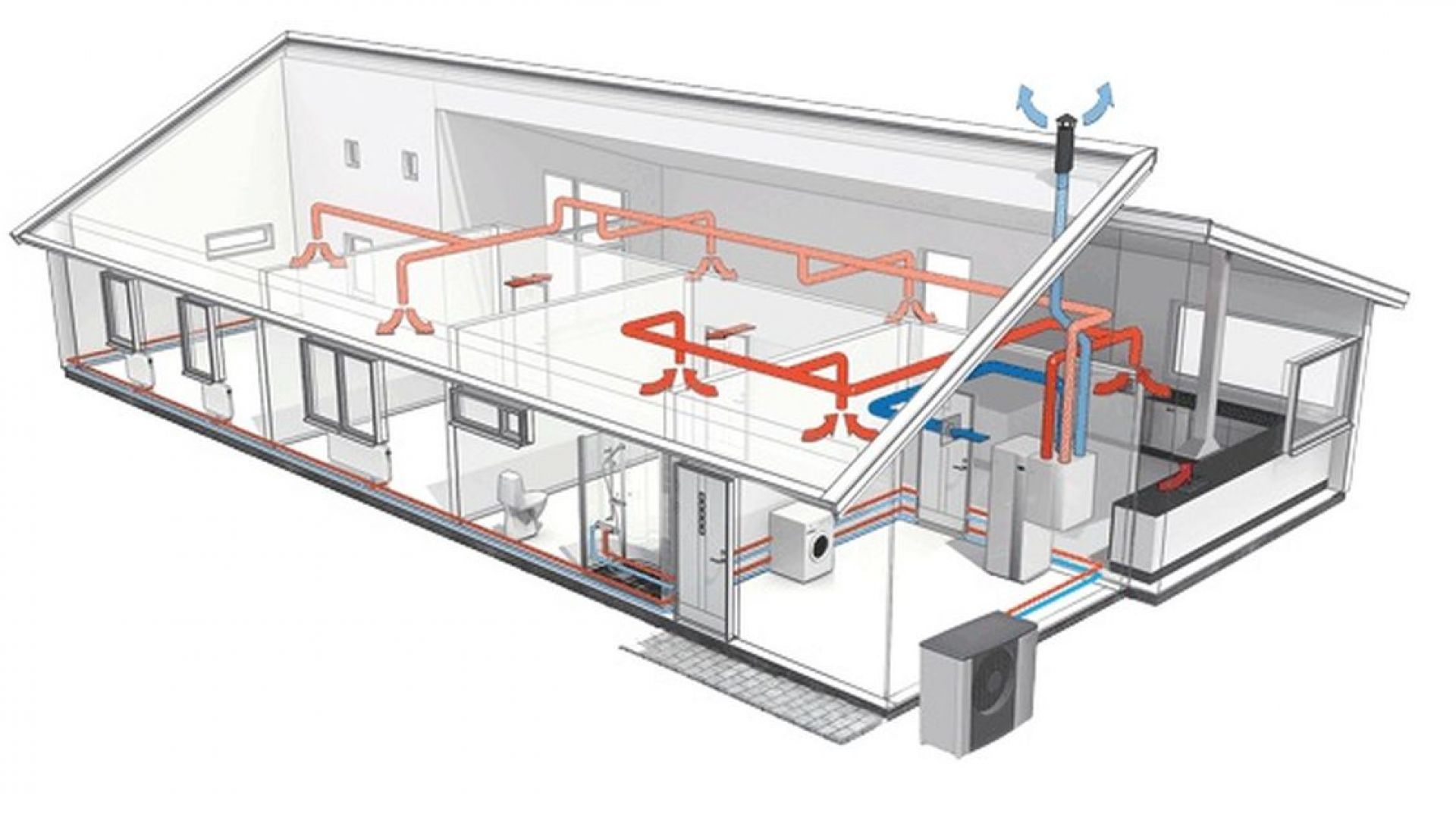

Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.

Интеграция

Наши специалисты в процессе проектирования вентиляции добиваются ее корректной интеграции с другими инженерными системами для обеспечения согласованной работы всего комплекса климатических и других инженерных систем. Спроектированная система может работать под управлением системы «Умный дом». В результате вы получаете современную управляемую систему вентиляции с функцией климат-контроля.

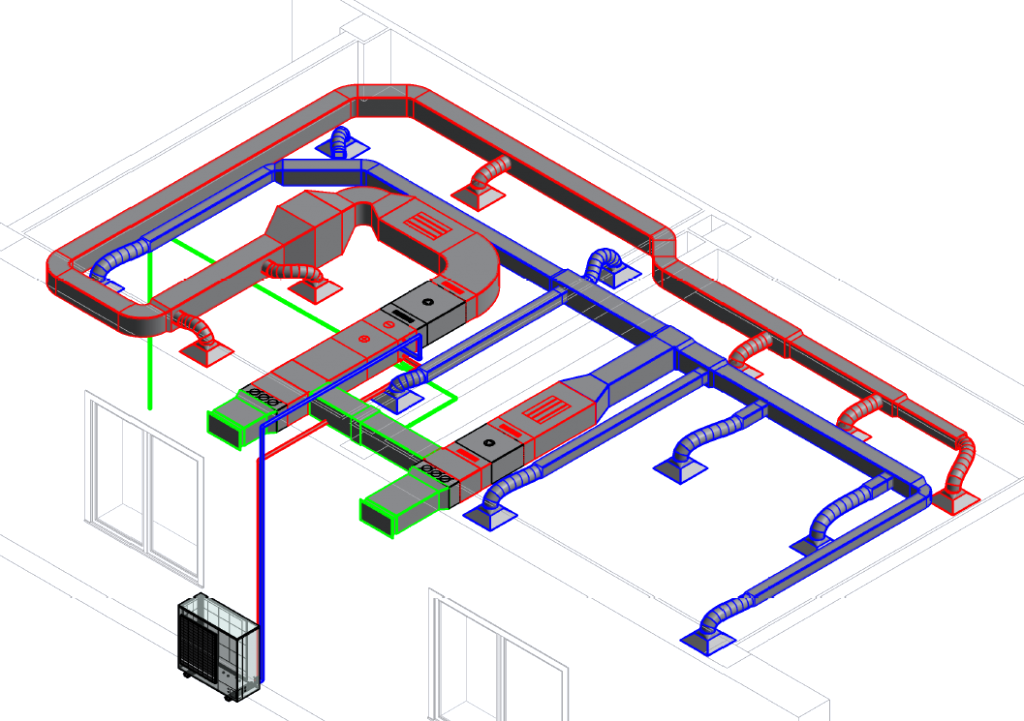

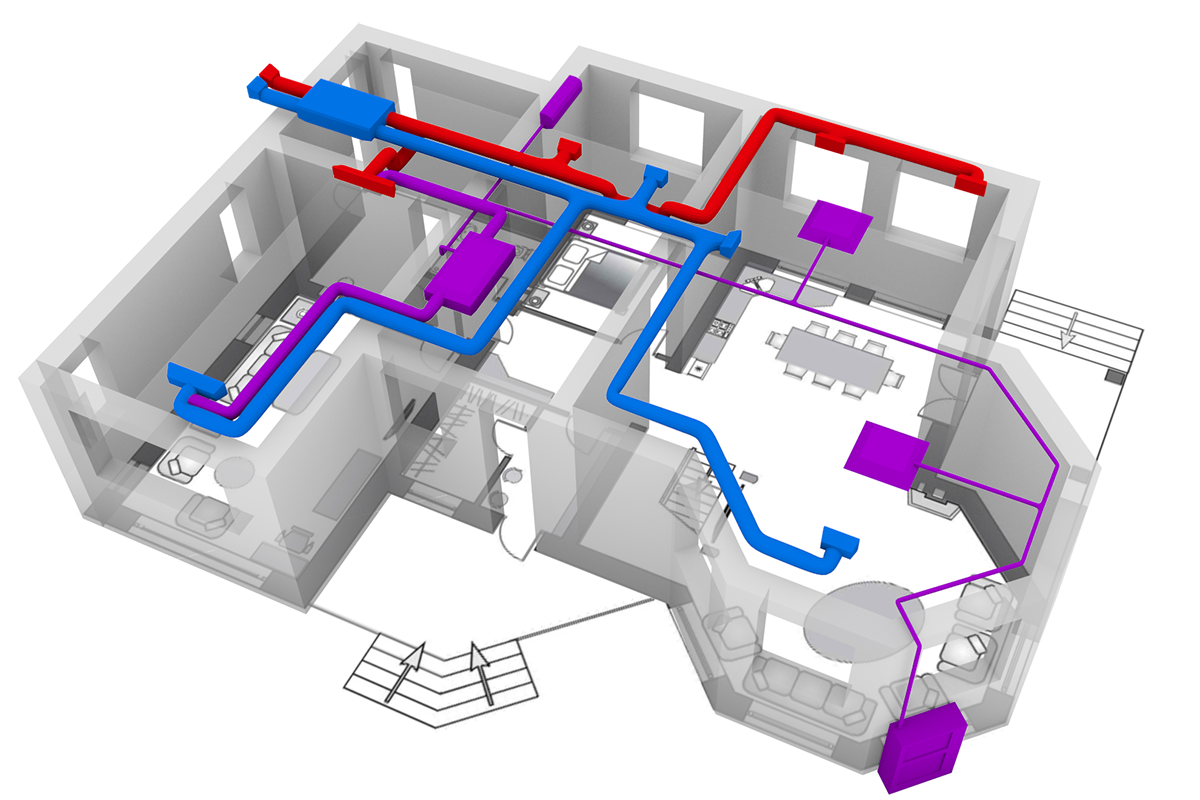

Видео ниже демонстрирует пример эскизного проектирования системы приточно-вытяжной вентиляции, а вернее — климатической системы в частном коттедже, включающей:

  • функции климат-контроля,
  • функции вентиляции и отопления с помощью внутрипольных конвекторов,
  • элементы интеграции с системой отопления и охлаждения,
  • видео показывает расположение основного инженерного оборудования, трасс воздуховодов и других инженерных коммуникаций на цокольном и 1-м этажах коттеджа, а также место монтажа приточно-вытяжной вентиляционной установки Swegon Gold.

Перспективные технологии

Этот девиз — «Мы работаем с технологиями, которые в будущем станут стандартами», — для нас не пустой звук. В процессе проектирования наша компания предлагает заказчикам только современные технологичные решения, которые будут актуальны в течение всего срока службы вентиляционной системы

Особое внимание уделяется нами применению энергосберегающих технологий. Для 90 % разработанных объектов наша компания применила энергоэффективные вентиляционные установки приточно-вытяжной вентиляции

Эргономика

Созданные нашей компанией вентиляционные системы очень эргономичны — устройства управления вентиляцией при проектировании располагаются в легкодоступных местах, что позволяет легко управлять климатом в помещениях.

Эстетика

Кроме соблюдения требований к эргономике, наши специалисты при проектировании вентиляционных систем выполняют также требования дизайнеров и архитекторов к эстетике, чтобы диффузоры и другие конечные устройства системы вентиляции без проблем вписывались в дизайн любого помещения в вашем доме, коттедже, квартире или офисе.

В процессе проектирования обязательно учитываются личные пожелания заказчика.

Выполнение расчетов

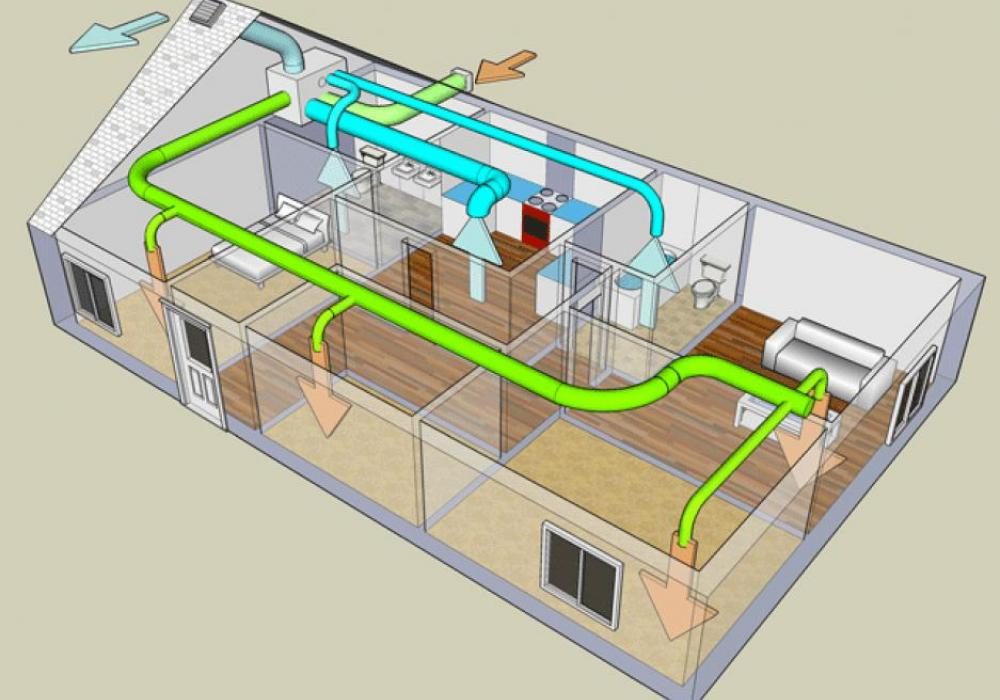

В частном доме и квартире проектирование вентиляционных систем по части вытяжки делается с учетом однократного воздухообмена, при этом приточная система дает двукратную замену массы. Часть подающегося воздуха уходит сквозь щели оконных и дверных проемов, и вытяжная система не испытывает избыточной нагрузки.

В многоквартирном секторе нет запрета на установку приточных вентиляторов, тогда как монтаж вытягивающих турбин в отверстиях вентиляционной шахты иногда не разрешается.

Расчет воздухообмена

Объем поступаемого воздуха зависит от количества проживающих, площади помещения

Для получения нужного обмена воздуха рассчитываются два значения: по числу людей и по кратности, после чего выбирается наибольший показатель.

Воздухообмен по числу человек определяется по формуле L = N · Ln, где:

  • L – нужная выработка приточной системы (м³/ч);
  • N – число человек;
  • Ln – норма воздуха на 1 человека (м³/ч).

Последнее значение берется для людей в состоянии покоя 30 м³/ч, а стандартный показатель по СНиП составляет 60 м³/ч.

Расчет по кратности происходит по формуле L = p · S · H, где:

  • L – нужная выработка приточной системы (м³/ч);
  • p – норма кратности воздухообмена (для жилья – от 1 до 2, для контор – от 2 до 3);
  • S – площадь комнаты (м²);
  • H – высота помещения (м).

После расчета получается общая требуемая производительность вентиляции.

Аэродинамический расчет

Скорость воздуха вблизи вентиляционной турбины всегда выше, чем в других помещениях

Расчет предполагает, что скорость воздушного потока уменьшается при удалении от вентиляционной турбины. Делается для выбора площади сечения и параметров воздуховодов и расчета потерь напора в системе.

Проектирование вытяжной вентиляции в части аэродинамики включает два этапа:

  • определение характеристик наиболее протяженного отдела трубопровода;
  • координация с ними других магистральных участков.

Расчет воздухораспределения

Вычисление показателя распределения воздушных потоков является важным при проектировании промышленной вентиляции. Расчет позволяет сохранять комфортность климата в цеху без изменения технологии и при обеспечении качества конечного товара.

В результате достигается равномерное распределение воздуха во всех областях обширного помещения, при этом показатели воздуха остаются в нормативном диапазоне. От правильного расчета зависит экономическая и санитарно-гигиеническая результативность вентиляционной системы.

Акустический расчет

При наличии шума на трубы вентиляции монтируется глушитель

Вычисление позволяет определить источник появления шума, его технические характеристики и разработать мероприятия по предупреждению или уменьшению звука и вибрации. В трубопроводе определяются проектные точки, где делается расчет степени звукового напора.

Полученные значения сравниваются с нормативными параметрами и принимаются меры для снижения негативных эффектов. После отражения мероприятий в проекте по вентиляции делаются новые вычисления с учетом добавленных элементов.

Нормы проектирования вентиляции (СНиПы, ГОСТ)

Проектирование вентиляционных систем осуществляется в соответствии со СНиП 41-01-2003 и СП 60.13330.2012. В основе любого проекта лежит тщательный расчет производительности системы. В зависимости от назначения помещения воздухообмен может исчисляться в объемных значениях (м3/ч) или кратности полной замены воздуха. Производительность всей вентиляционной системы определяется по производительности приточной вентиляции.

Для жилых помещений необходимый объем приточного воздуха обычно определяется из расчета 60м3/час на одного человека. Для спальни этот показатель может быть снижен до 30м3/час, так как во время сна потребление кислорода значительно снижается. Простейшая формула расчета производительности вентиляции по объему выглядит следующим образом:

V = N * Vn, где:

V – производительность вентиляции в м3,

N – максимальное число людей в помещении,

Vn – поправочный коэффициент, определяющий объем потребления воздуха одним человеком в зависимости от типа помещения. В СНиП 41-01-2003 приведены табличные значения:

Тип объекта С естественным проветриванием Без естественного проветривания
Производственные, промышленные объекты 30 60
Общественные, административные, муниципальные здания (полный рабочий день) 40 60
Общественные, административные, муниципальные здания (посещаемость — не более 2-х часов ежедневно) 40 20
Жилые помещения, площадь на 1 человека более 20 м2 30 60
Жилые помещения, площадь на 1 человека менее 20 м2 3 м3 на каждый м2 жилплощади 60

Данная таблица показывает расчет вентиляции исключительно по человеческому фактору. На производственных объектах на объем необходимого воздухообмена могут оказывать влияние:

  • характер технологического процесса,
  • тип оборудования,
  • наличие дополнительных источников загрязнения.

При расчете производительности вентиляции для объектов здравоохранения, образования, общественного питания норму приточного воздуха необходимо рассчитывать в соответствии с требованиями профильных НД.

Воздухообмен высчитывается индивидуально для каждого помещения, затем цифры суммируются и округляются в сторону увеличения – это и будет необходимая мощность вентиляции.

С учетом всех дополнительных факторов (бытовая техника, обогреватели, домашние животные и пр.) производительность вентиляции жилых объектов составляет:

  • Квартиры и небольшие частные дома – от 100 до 500 м3/ч
  • Коттеджи, таунхаусы, небольшие гостиницы – от 500 до 1000 м3/ч
  • Многоквартирные дома, гостиницы, санатории – от 1000 до 10000 м3/ч

Еще одним популярным методом расчета систем вентиляции является кратный. Объем приточного воздуха рассчитывается по формуле

V = n * Vп, где:

Vп – объем помещения,

n – кратность воздухообмена, она составляет:

  • санузлы – 7
  • кухни – от 5 до 10
  • офисные помещения – 3
  • жилые объекты – 2

Группа готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

Ждем Вашего звонка по телефону: +7(495) 745-01-41

О компании , Отзывы , Наши объекты , Контакты

Распечатать

См. далее

  • Вентиляция
  • Цены на проектирование системы вентиляции
  • Программа для проектирования вентиляции
  • Учебники по проектированию вентиляции
  • Проектирование промышленной вентиляции

Зачем нужен проект вентиляции и кондиционирования?

Чтобы указанные системы могли эффективно решать поставленные перед ними задачи, они должны быть грамотно спланированы и рассчитаны. В этом и состоит суть проекта. Разработчик учитывает целый ряд факторов…

… в части вентиляции

  • потребность в свежем воздухе (зависит от количества находящихся в помещении людей);
  • кратность воздухообмена, необходимую для отведения избыточной влажности и производимых летучих веществ (дым, угарный и углекислый газы, химические испарения, неприятные запахи).

… в части кондиционирования

  • количество тепла, поступающего в помещение извне;
  • тепловыделение от находящихся в помещении людей;
  • то же от работающего внутри оборудования.

Если взяться за обустройство систем обеспечения микроклимата наобум, без предварительной разработки проекта, с большой вероятностью может случиться одно из двух нежелательных событий:

  1. Вентиляция или кондиционирование окажется недостаточно эффективным. В первом случае помещение будет душным и сырым (появляется грибок и плесень, портятся некоторые материалы), во втором — в нем будет жарко, а кондиционер, постоянно работающий в режиме перегрузки, будет часто выходить из строя.
  2. Производительность означенных систем, наоборот, окажется неоправданно завышенной. При таком положении дел пользователю придется приобрести более дорогое оборудование, чем следовало бы.

Кроме того, излишне производительная вентиляция неоправданно увеличит затраты на отопление зимой и кондиционирование летом, ведь вместе с отработанным воздухом через вытяжку выбрасываются произведенные тепло и холод.

Договор на проектирование вентиляции

Наша компания работает с юридическими и физическими лицами. Мы заключаем договор на проектирование вентиляции, который является документом, четко определяющим стоимость и сроки выполнения работ. Заранее обговоренные условия снижают риски для обеих сторон, а также обеспечивают выгоду сделки для продавца и покупателя. Подписание актов выполненных работ и приема-передачи оборудования означает успешное окончание работ. Мы предоставляем полный пакет документов, в том числе накладные, акты, счета-фактуры и кассовые чеки при оплате наличными, акты пуско-наладки, параметры настройки системы. После выполнения работ мы продолжаем с вами работать, в качестве консультанта и сервисной организации.

Мы работаем с объектами

* Производственные предприятия, фабрики, торговые центры * Рестораны, кафе, и все места организации общественного питания * Многоэтажные и частные жилые дома, офисные комплексы * Поликлиники, больницы, школы, учебные заведения * Аэропорты, вокзалы и все государственные учреждения.

К оглавлению

Проектирование вентиляции: как правильно рассчитать воздухообмен в частном (загородном) доме

Под понятием воздухообмена понимается периодичность смены кислорода в пределах жилого пространства за заданный период времени. Соответствующие нормы четко регламентированы нормативной документацией. Традиционно пользуются 3 способами расчета. В этой статье рассмотрим наиболее доступные методы, подходящие для собственноручной реализации.

Расчет по площади объекта

Для подсчета рассматриваемого параметра, следует ориентироваться на действующие нормы – для объектов жилой недвижимости кислород должен сменяться по 3 м3 ежечасно, из расчета каждый квадратный метр. Например, для комнаты площадью 15 м2 соответствующее значение составит 45 м3/ч. Практически все примеры проектов вентиляции в современных многоквартирных домах, реализованы по данному стандарту.

Расчет по действующим санитарным нормам

Для проектирования системы воздухообмена проще всего воспользоваться действующими гигиеническими стандартами. Данные нормы учитываются при реализации новых домостроений. Учитывая действующие санитарно-гигиенические нормативы, средняя потребность в чистом кислороде для каждого человека составляет не менее 60 м3/ч, если речь идет о помещении, где он находится постоянно.

Величина воздухообмена, м 3/ч, не менее

Потребности в чистом воздухе наиболее полно регламентируются и соответствующим образом представлены в СНиПах 2.04.05-91.

Распределение воздушных масс по кратности

Под понятием кратности подразумевается периодичность смены воздуха в конкретной комнате

Рассматриваемый показатель предполагает учет такого важного показателя, как объем помещения. Для этой цели предусмотрены табличные данные для Жилых зданий (речь идёт о МГСН 3.01-96)

На первом этапе составляется техническое задание для установки. На втором – ТЗ загружается в программу, вводятся данные по параметрам комнаты. На третьем – осуществляется проектирование вентиляции.

Перечень актуальных табличных данных для частных загородных домов, коттеджей и городских квартир:

  • ванная – приток чистого кислорода 3 кубометра ежечасно на каждый 1 м2 площади, вытяжка должна обеспечить отвод 25 кубометров грязных масс каждый час;
  • санузел – приток – до 3 кубометров чистого воздуха для каждого 1 м2 помещения, вытяжная способность – от 90 м3/ч;
  • столовая и кухня – приток до 3 кубометров, при отводе 90 м3/ч;
  • гостиная – кратность притока – от 1;
  • бытовки – приток – до 3 кубометров, вытяжка с кратностью 1.5.

Перед началом подготовки проектной документации для конкретного дома или определенных ее комнат, важно проанализировать доступную систему. На проектирование вентиляции уходит много времени, а главное – финансовых ресурсов

Для той же кухни может потребоваться только придаточная приточная установка, обеспечивающая внутреннее пространство свежим кислородом.

Итоговые данные должны полностью соответствовать нормам санитарным, пожарным, не говоря уже экономической целесообразности.

Каким образом осуществляется расчет

Если говорить в целом, то изначально осуществляется подсчет объема кислорода для каждых помещений, а затем и для всего дома. Осуществляется это простым образом: перемножается длина, ширина и высоты. Программа позволяет автоматизировать этот процесс.

Формулы по расчету аэродинамических показателей

  1. Оптимальный уровень воздухообмена подсчитывается для каждой комнаты. Осуществляется все по простой формуле: L = n*V, где V – объем комнаты или любого помещения, n – кратность обмена кислорода.
  2. Данные из п.1 подсчитываются для всех помещений квартиры, причем как по значению вытяжки, так и по притоку. Специализированные программы делают все подсчеты в автоматическом порядке.
  3. В идеальном варианте – подготовка технического задания со сбалансированными значениями ∑ Lпр = ∑ Lвыт.

Только после этого осуществляется проектирование системы вентиляции или вручную, или посредством программы.

Этапы проектирования вентиляционных систем

Используемые инженерные комплексы могут сильно различаться между собой, в зависимости от масштабов и специфики деятельности промышленного объекта, однако все они имеют одну особенность ― большое число конструктивных элементов, связанных в единую цепочку. Это значит, что проектированием подобных систем могут заниматься только специалисты с высоким уровнем профессиональной подготовки, а сам процесс должен проходить с обязательным соблюдением всех этапов.

  1. Получение исходных данных

    1. Определение характеристик объекта, требований к воздухообмену в нем
    2. Анализ планировки помещений, их габаритов и конфигурации
    3. Оценка условий работы на промышленном объекте, уровня концентрации вредных веществ, интенсивности их поступления в воздух
    4. Анализ климатических условий, уровня влажности, температуры окружающей среды
    5. Обследование конструкций здания и проложенных в нем инженерных коммуникаций

Приточная промышленная вентиляция

  1. Формирование технического задания

    1. Описание требований к мощности и другим характеристикам системы вентиляции
    2. Определение вида и типа подходящего инженерного комплекса
    3. Описание особенностей объекта, на котором будет работать система, условий его эксплуатации
  2. Проведение аэродинамического, гидравлического, технико-экономического и прочих расчетов, необходимых для проектирования
  3. Выбор и описание оптимальных технических решений

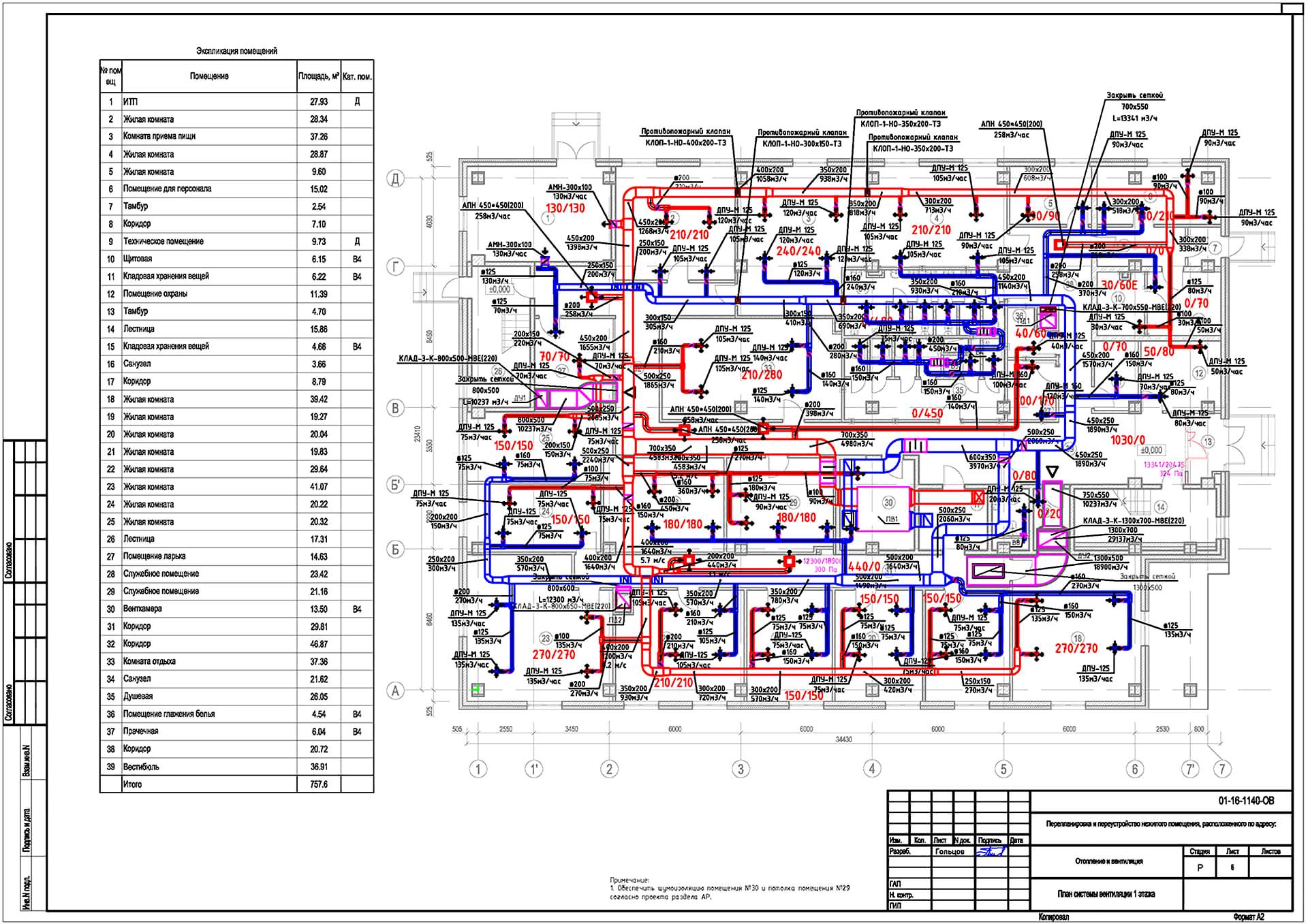

Все детали проекта отражаются в текстовой части документа. К ней прилагаются чертежи, схемы и планы, помогающие в монтаже вентиляционной системы. Проект и его отдельные элементы проходит обязательную процедуру согласования, а после его реализации созданный инженерный комплекс тщательно тестируется на наличие дефектов и недочетов. Убедившись в их отсутствии, можно приступать к проведению пусконаладочных работ и обучению персонала промышленного объекта особенностям эксплуатации созданной вентиляционной системы.

Если у вас остались вопросы по подготовке инженерных коммуникаций на объектах B и B+, задайте их сотрудникам компании “Авитек Инжиниринг”. Специалисты проконсультируют по ключевым аспектам данной работы, а также рассчитают стоимость и сроки проектирования и установки вентиляционной системы.

Примеры разработанных проектов систем вентиляции и кондиционирования

На нашем сайте представлены примеры разработанных проектов систем вентиляции и кондиционирования для объектов различного назначения с подробным описанием реализованных технических решений.

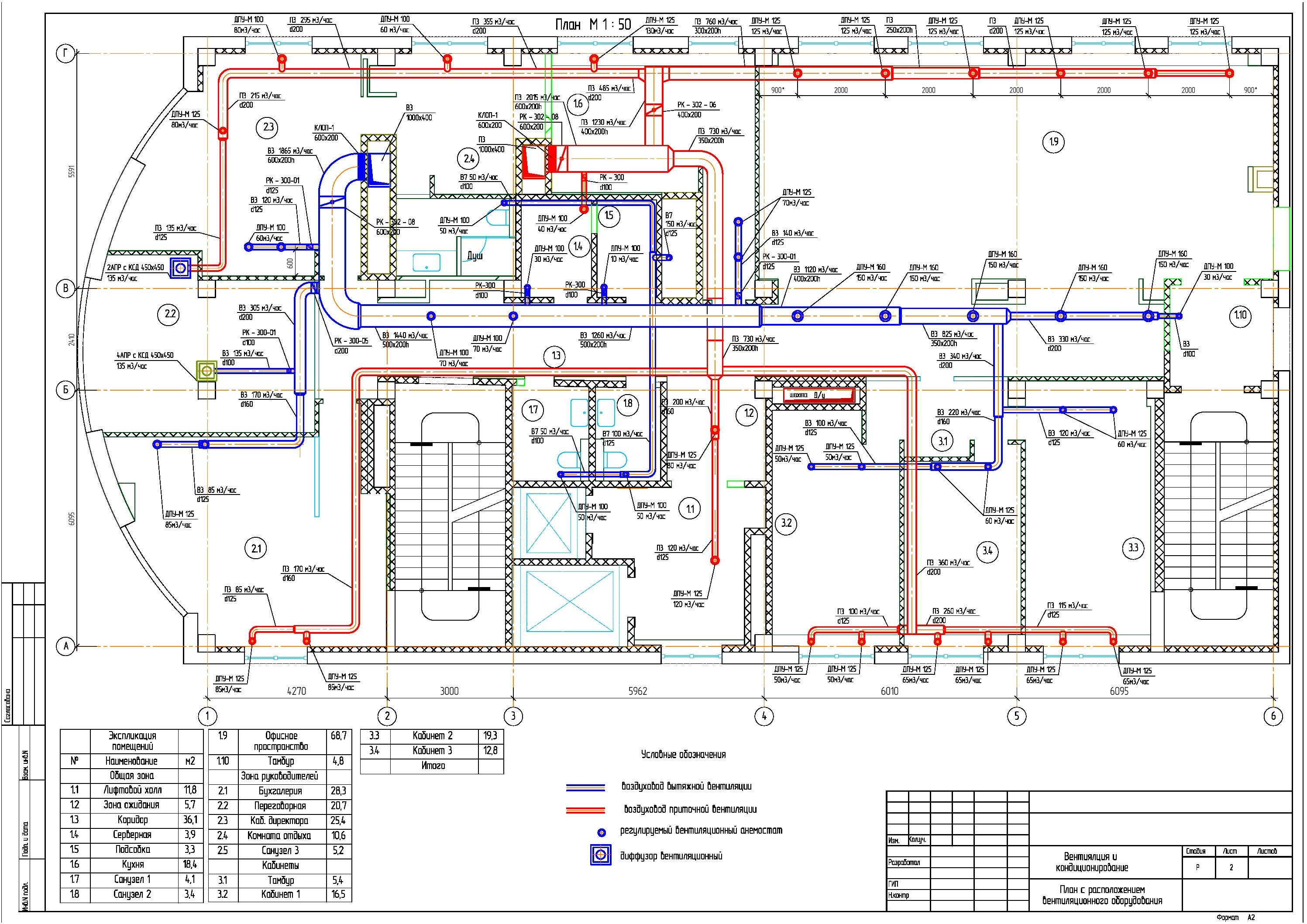

Подробные описания включают чертежи и схемы систем вентиляции, кондиционирования и автоматизации этих систем на базе вентиляционных установок Swegon Gold, модулей Paragon, Aereco и т. д.

КоттеджПроект вентиляции и кондиционирования коттеджа площадью 1400 кв. метров

Частный загородный домПроект систем вентиляции и кондиционирования частного загородного дома

КвартираПроект вентиляции и кондиционирования квартиры площадью 170 кв. метров
